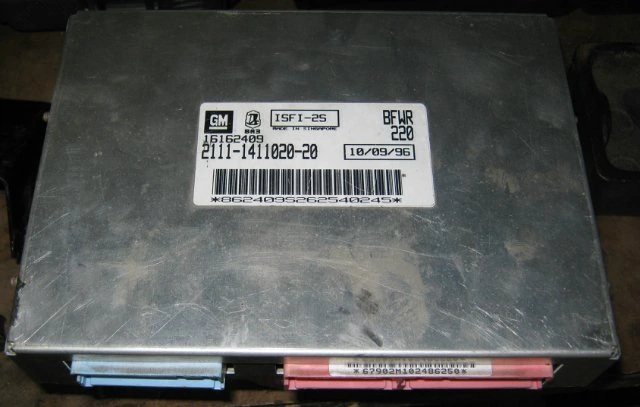

Вот выкладываю номера кодов и их описание для GM ISFI-2S — мозгов.
Номер кодаописание
13Отсутствует сигнал датчика кислорода
14Низкий уровень сигнала датчика температуры охлаждающей жидкости
15 Высокий уровень сигнала датчика температуры охлаждающей жидкости
16Высокий уровень бортового напряжения
19Ошибка датчика положения коленвала
21Высокий уровень сигнала датчика положения дросселя
22Низкий уровень сигнала датчика положения дросселя
24Отсутствие сигнала датчика скорости автомобиля
34Неправильный сигнал датчика расхода воздуха
35Отклонение оборотов холостого хода
41Неисправность датчика распределительного вала
42Неисправность цепи управления зажиганием
43Неисправность цепи управления по детонации
44Забедненный датчик кислорода
45Обогащенный датчик кислорода
49Диагностика потери вакуума
51Ошибка запоминающего устройства калибровок
53 Неисправность потенциометра регулировки СО (окиси углерода)
54Неисправность потенциометра октан-корректора
55Обеднение при высокой нагрузке на двигатель
61Деградация датчика кислорода
Самодиагностика
Все очень просто.
Для связи с ЭБУ служит колодка диагностики. Колодка диагностики расположена на автомобиле ваз 2108, ваз 2109, ваз 21099 под панелью приборов с правой стороны рядом с ЭБУ. Коды неисправностей автомобиля, хранящиеся в памяти ЭБУ, могут быть прочитаны специальным диагностическим прибором или подсчетом числа вспышек лампы «CHECK ENGINE». Для считывания кодов неисправностей лампой необходимо соединить перемычкой с «массой» контакт В колодки диагностики с контактом А, который соединен с «массой» двигателя.

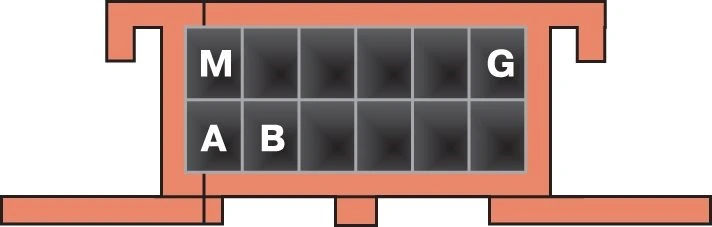

Маркировка контактов колодки диагностики ваз 2108, ваз 2109, ваз 21099
А — контакт, соединенный с «массой»; В — диагностический контакт для подачи сигнала на ЭБУ; G — контакт управления электробензонасосом; М — контакт выдачи информации (канал последовательных данных)

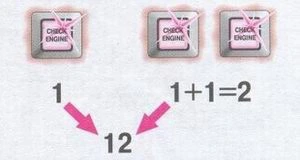

Когда контакты А и В будут соединены, поверните на автомобиле ключ в выключателе зажигания в положение I (зажигание), при этом двигатель работать не должен. В этих условиях лампа «CHECK ENGINE» должна вспышками высветить три раза подряд код «12».Это должно происходить в таком порядке: вспышка, пауза (1-2 сек), вспышка, вспышка — длинная пауза (2-3 сек) и так еще два раза.
Код «12» говорит о том, что работает система самодиагностики, если код"12" не работает значит, неисправна сама система ЭБУ. После высвечивания кода «12» лампа «CHECK ENGINE» три раза высвечивает коды неисправностей, если они существуют, или просто продолжает высвечивать код «12», если кодов неисправностей нет. Если в памяти ЭБУ хранится более одного кода неисправностей, каждый из них высвечивается трижды.
ПРЕДУПРЕЖДЕНИЕ
По окончании диагностики разрешается размыкать контакты А и В колодки диагностики через 10 сек после выключения на автомобиле ваз 2108, ваз 2109, ваз 21099 зажигания.

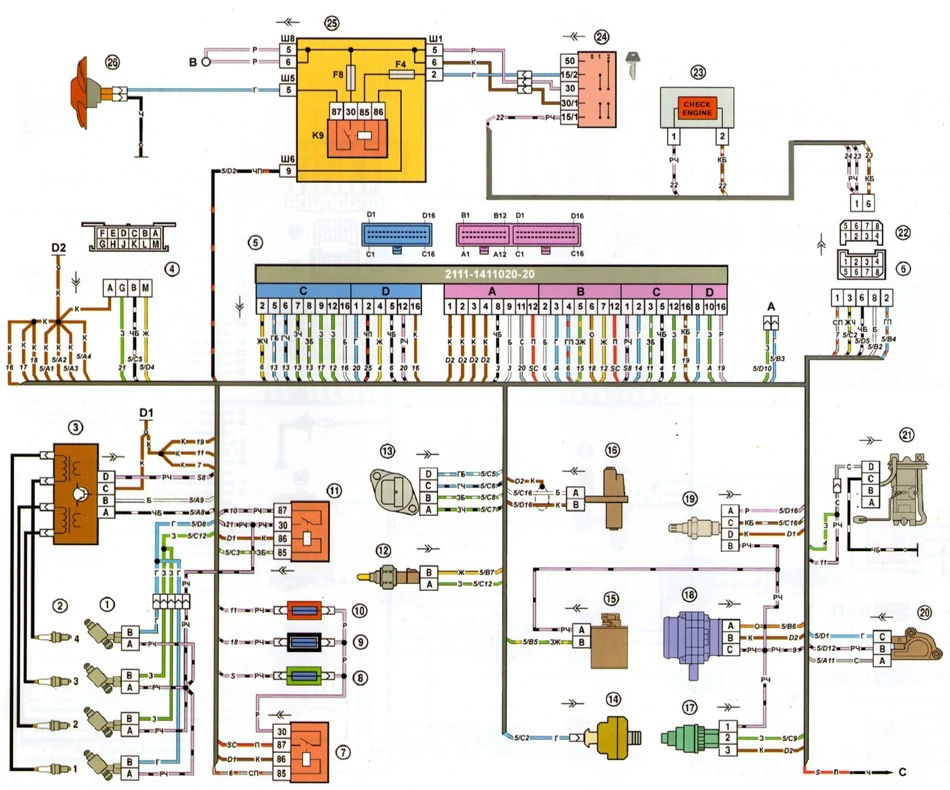

Схема электрических соединений ЭСУД ЕВРО-2 GM ВАЗ-2108, 2109 с двигателем 2111
1- форсунки;
2- свечи зажигания;
3- модуль зажигания;
4- колодка диагностики;
5- контроллер;
6- колодка, присоединяемая к жгуту панели приборов;
7- главное реле;
8- предохранитель цепи питания контроллера и модуля зажигания;
9- предохранитель цепи питания датчика скорости и датчика массового расхода воздуха;
10- предохранитель цепи питания электробензонасоса;
11- реле электробензонасоса;
12- датчик температуры охлаждающей жидкости;
13- регулятор холостого хода;
14- датчик детонации;
15- электромагнитный клапан продувки адсорбера;
16- датчик положения коленчатого вала;
17- датчик скорости;
18- датчик массового расхода воздуха;
19- датчик кислорода;
20- датчик положения дроссельной заслонки;
21- электробензонасос с датчиком уровня топлива;
22- колодка, присоединяемая к жгуту системы зажигания;
23- контрольное табло;
24- выключатель зажигания;
25- монтажный блок;
26- электровентилятор системы охлаждения;
А — колодка, присоединяемая к жгуту кондиционера; В — к клемме "В+" генератора; С — к клемме "+" аккумуляторной батареи D1, D2 — точки заземления;
еще электрическая схема:
