Плата создана для подсветки панели приборов.
В моём случае идея такова:
При включении зажигания и/или габаритов сразу зажигается блок управления печкой, часы и управление корректором фар, и стрелки панели приборов, через пару секунд плавно, в течении где-то 3х секунд зажигаются шкалы панели приборов.
Вся подсветка горит постоянно, независимо от включения света фар.
Днём ярче, ночью тусклее. Регулировка яркости плавная, автоматическая, зависит от освещённости.
При выключении зажигания и габаритов вся подсветка гаснет, шкалы приборки гаснут плавно, в течении 3х секунд.
Подключение схемы:
-два провода питания + и-
-два сигнальных провода +габаритов и + зажигание (для плавного розжига/гашения)
-два выхода : — от схемы регулировки яркости, + от схемы плавного розжига/гашения

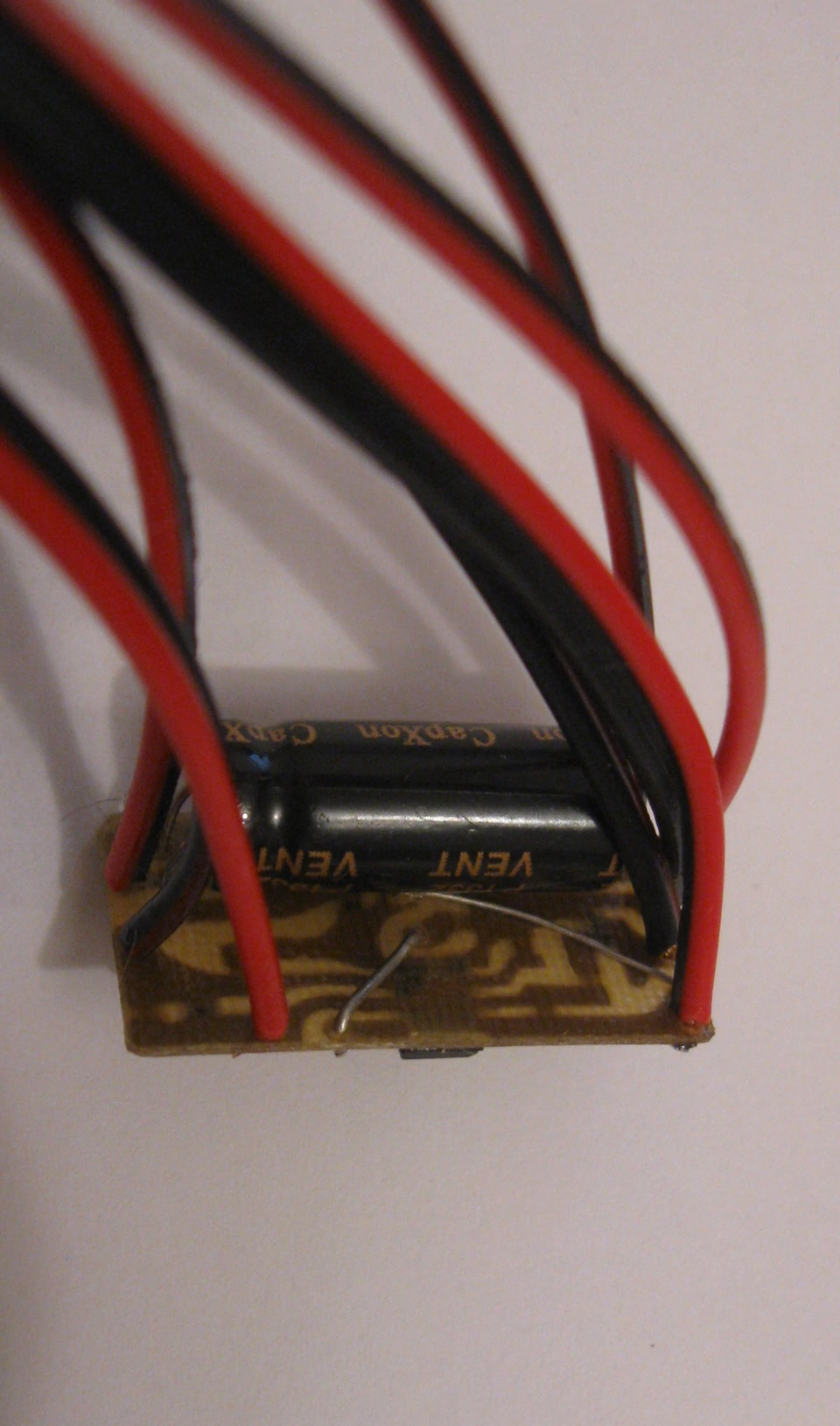

вживую плата выглядит так
Плата одна, но как вы уже поняли схемы плавного розжига/гашения имеют отдельные выводы и позволяют по-разному коммутировать нагрузку.
Мощность схемы плавного розжига/гашения при 12В 6 Вт (в данном случае ограничена диодом D4 рассчётный ток которого 0,5 А), можно её существенно поднять так как полевик T3 должен держать 2,2А ( при его температуре 70 градусов), то есть 26Вт
Мощность схемы регулировки яркости ограничена полевиком T1 и составляет 4,6А (при его температуре 70 градусов), то есть 55 Вт
Естественно характеристики даташитные, потому по-полной нагружать будет глупо.
Сначала вся плата хорошенько нагреется, потом красиво, с белым дымком распрощается с вами.
Силовые дорожки на плате выполнены по-возможности более широкими (под ток 3,5-4,5 А) и имеют "мясо" для теплоотвода…
В моём случае плата будет использована на треть мощности.
список элементов:
Резисторы, диоды, конденсаторы (керамика) в формфакторе SMD 0805
транзисторы SOT23,
NE555 SO8
R1, R3 1kOm
R2, R6 51kOm
R4 100 Om
R7 10kOm
RX, R5, R8 2,2mOm чем больше сопротивление RX, тем меньше минимальная яркость
C1 2…10nF лучше меньше
C2 1nF
C3 электролит 16V 1000 mF (тонкий, компьютерный)
T1, T2 полевики N-P-N, я использую IRFML8244TRPBF
T3 полевик P-N-P, я использую IRLML6402
VD1, VD2, VD3, VD4 любые, я использую Шоттки, мощность непринципиальна
VD4 его мощность=мощность нагрузки плавного розжига+запас
ну и само собой NE555
VT фототранзистор BPT-BP2314(5мм), BPT-BP2914(3мм), аналогов полно.
(если темновой ток выше 100nA---не нужен будет RX, ток при свете --чем шире диапазон, тем лучше (у этих 1,7-5mA). Естественно на плате его нет, выведены контакты для его провода, чтоб можно было разместить в правильном месте на торпеде.
схема не требовательна к номиналам большинства элементов и их можно использовать с довольно большим разбросом.
единственное--нужно понимать, что на что влияет.
спринт платы
