Установка Android магнитолы в Laguna 3 вместо штатной TomTom



Магнитола - 4/64 с камерой заднего вида

https://a.aliexpress.com/_mLQfIxe

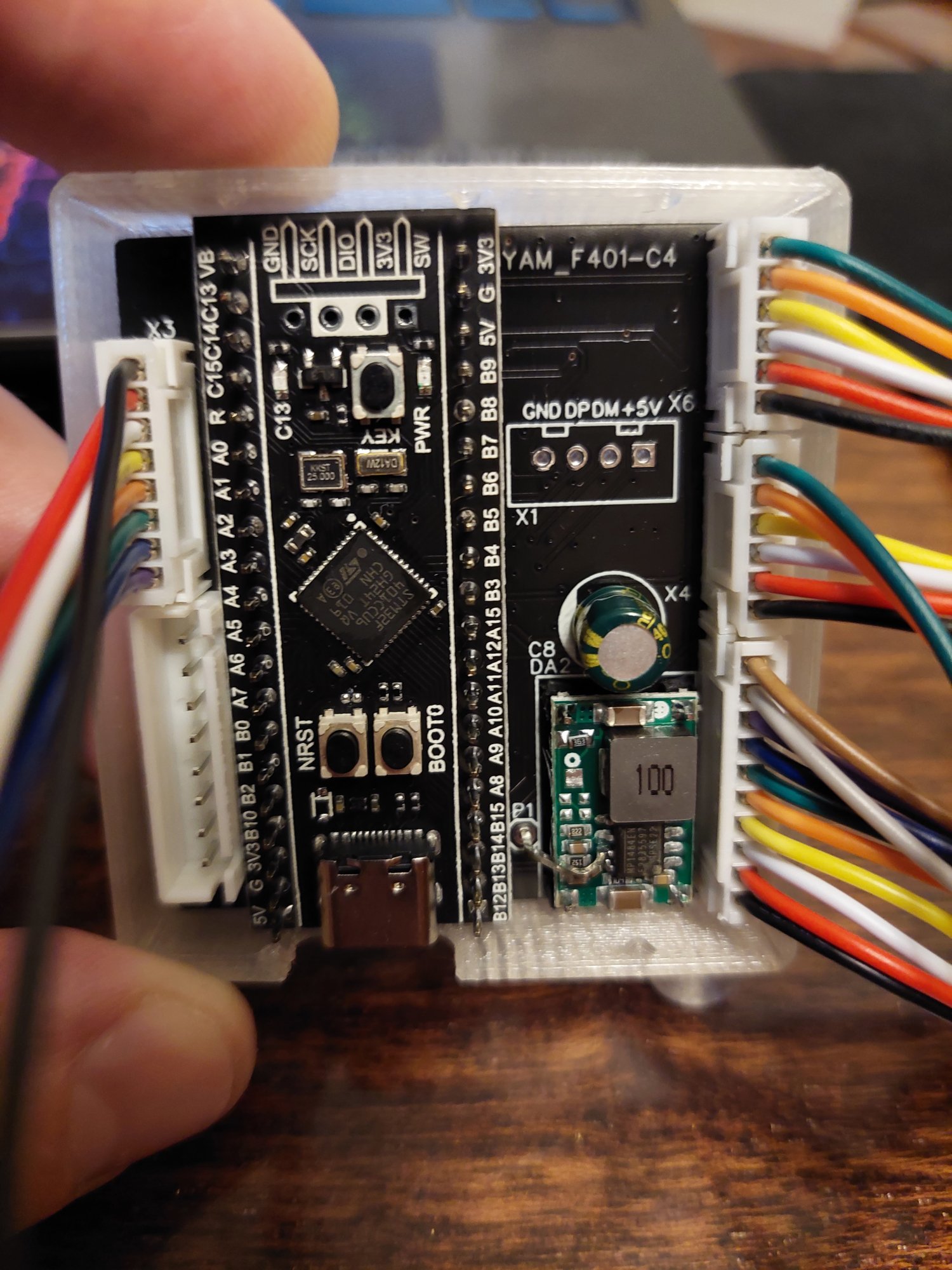

Контроллер F401

https://driver.top/communities/id252/268109

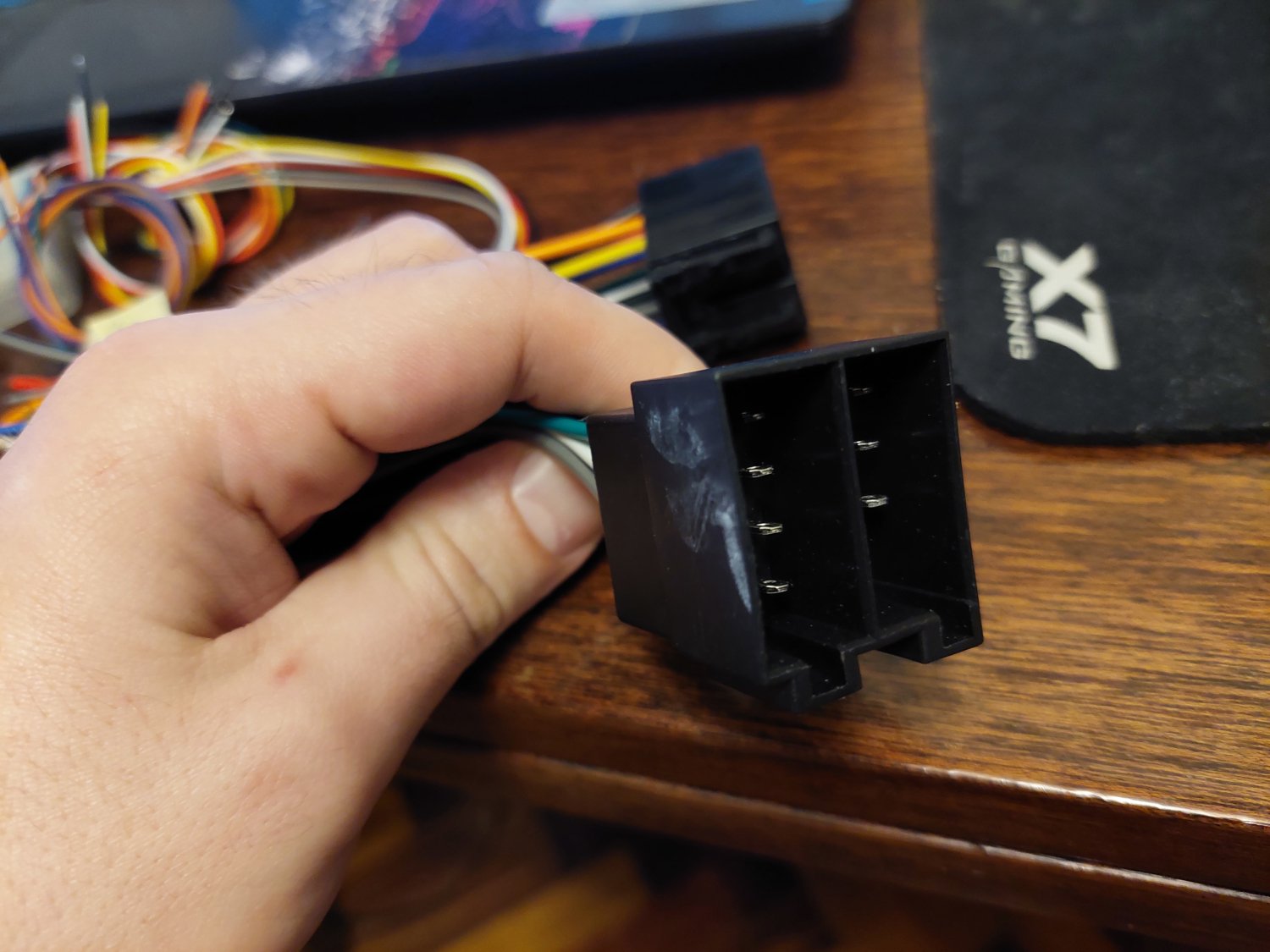

ISO разъёмы мама + папа. На «папе» следует удлинить провода, для удобства

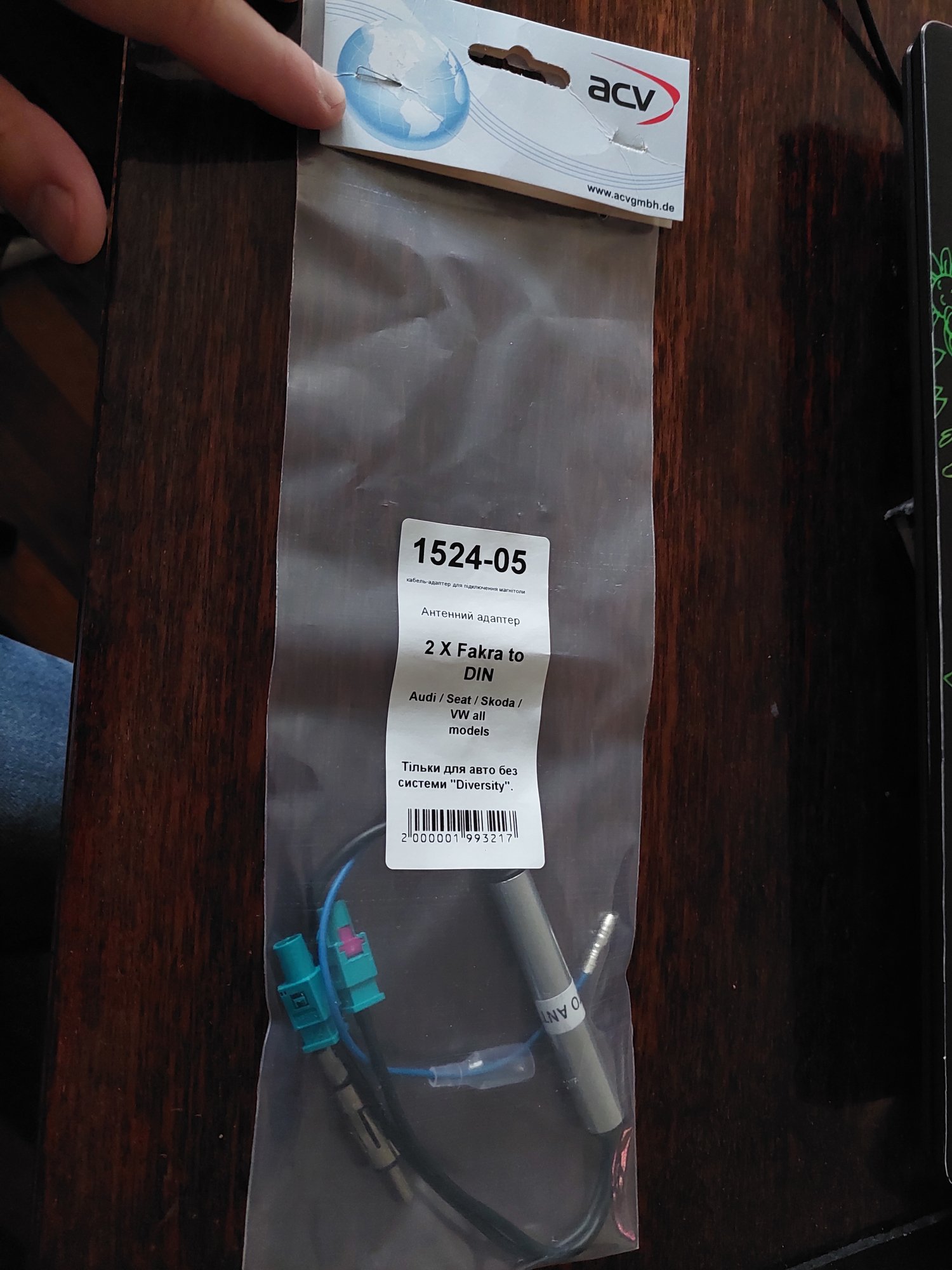

Переходник на антенну. Я взял такой, естественно, есть и других фирм:

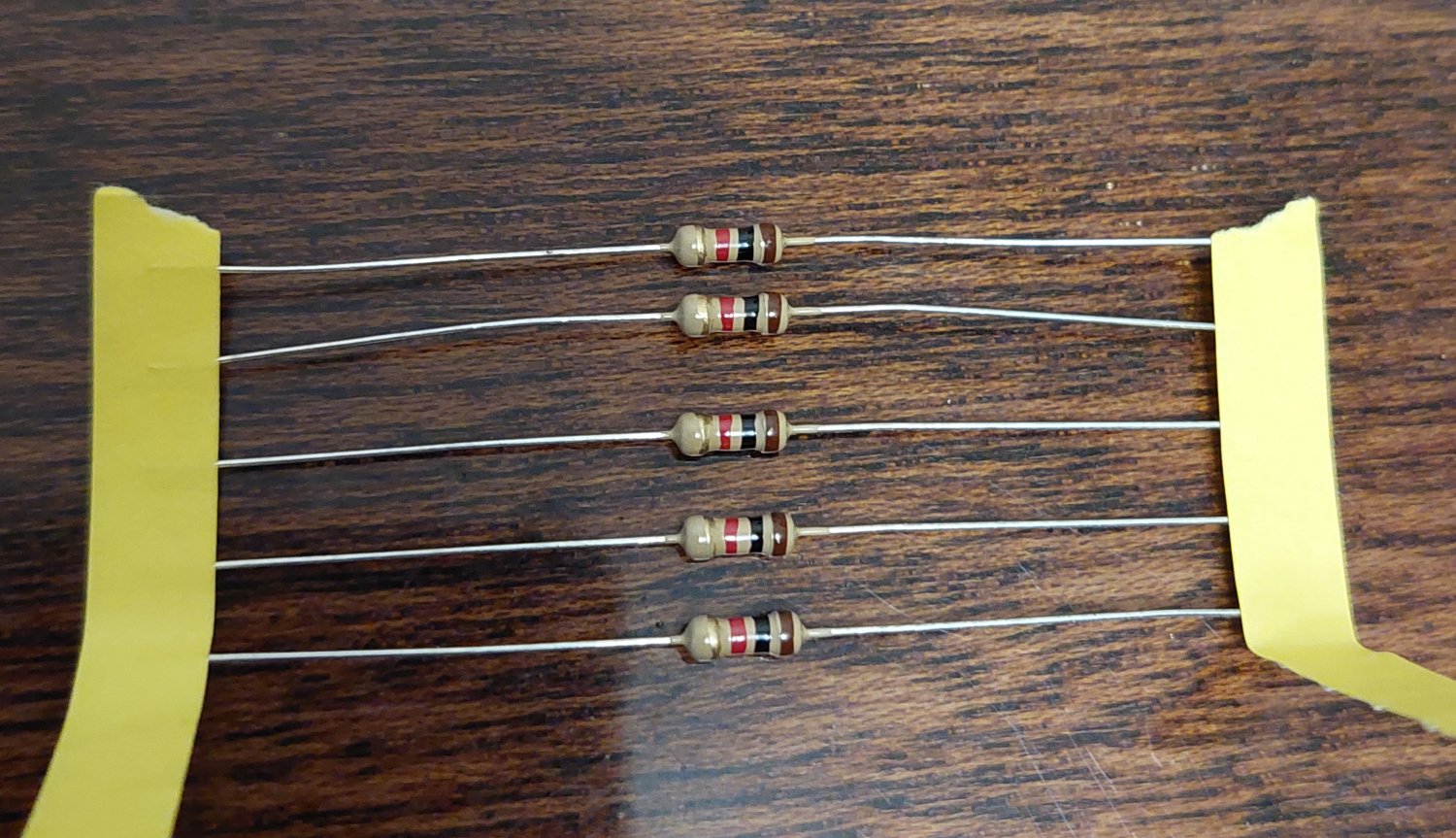

5 резисторов 1кОм. Нужны для подрулевого лепестка, чтоб превратить наши кнопки в резистивные.



Пины, клеммы, провода.

Термоусадка, припой и подобные мелочи уже были в запасе.

Приступим

Разбираем центральную панель, консоль и чехол за рулём. Делать нужно аккуратно, покрытие SoftTouch очень нежное.

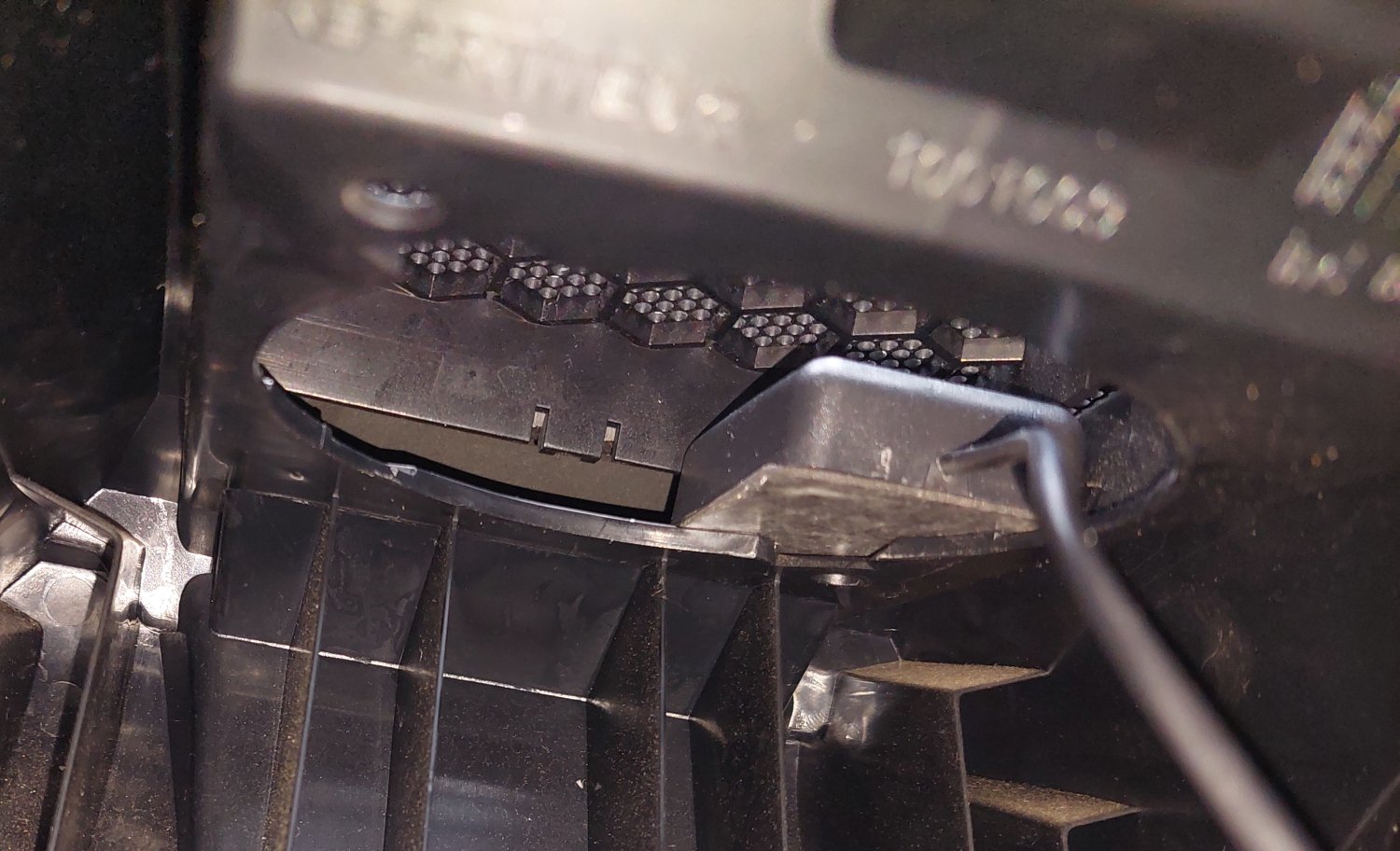

Снимаем джойстики.

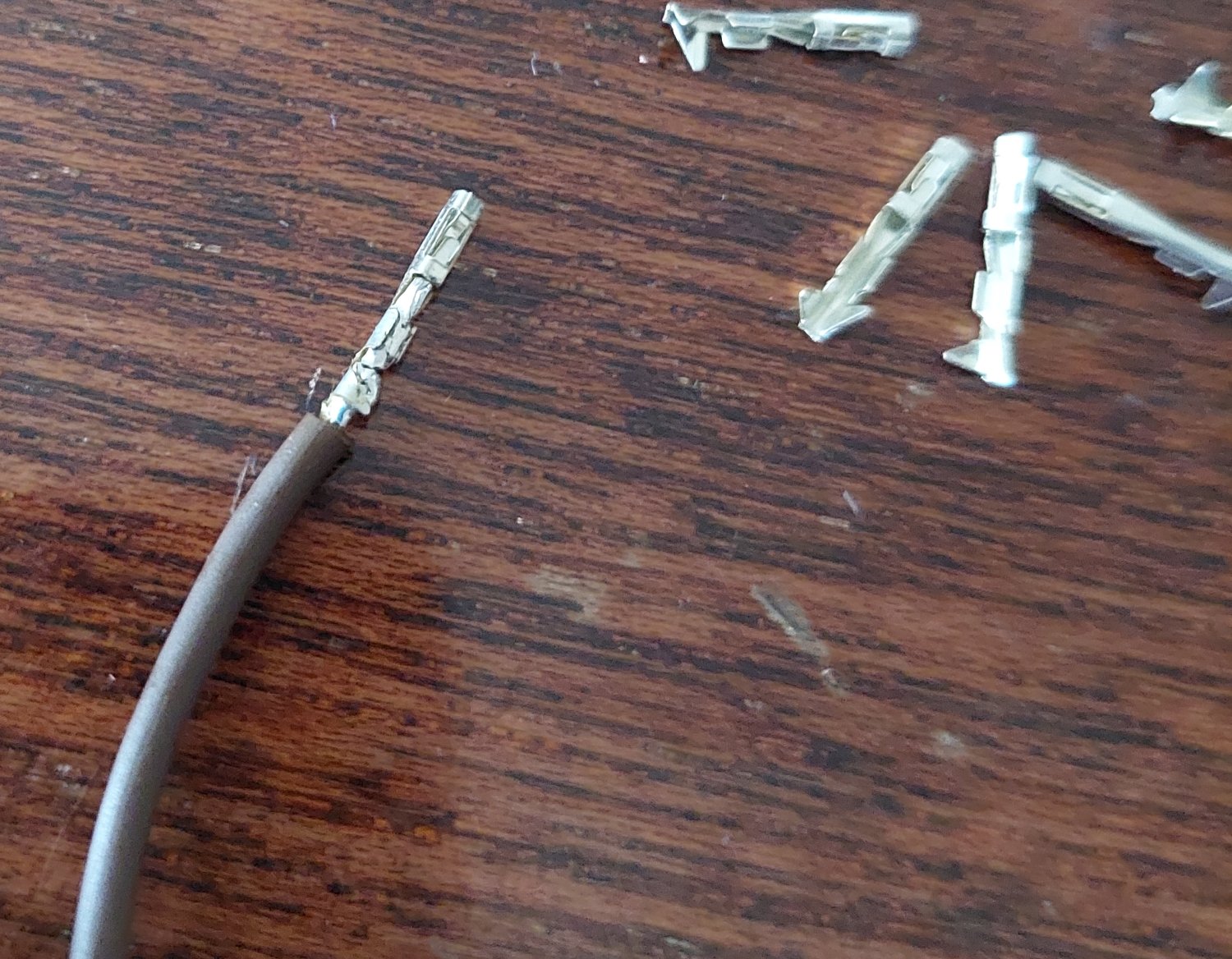

Т.к. штатную проводку решил оставить в оригинальном виде. Потребовалось проложить новые провода к каждому узлу. Подготовка проводов:

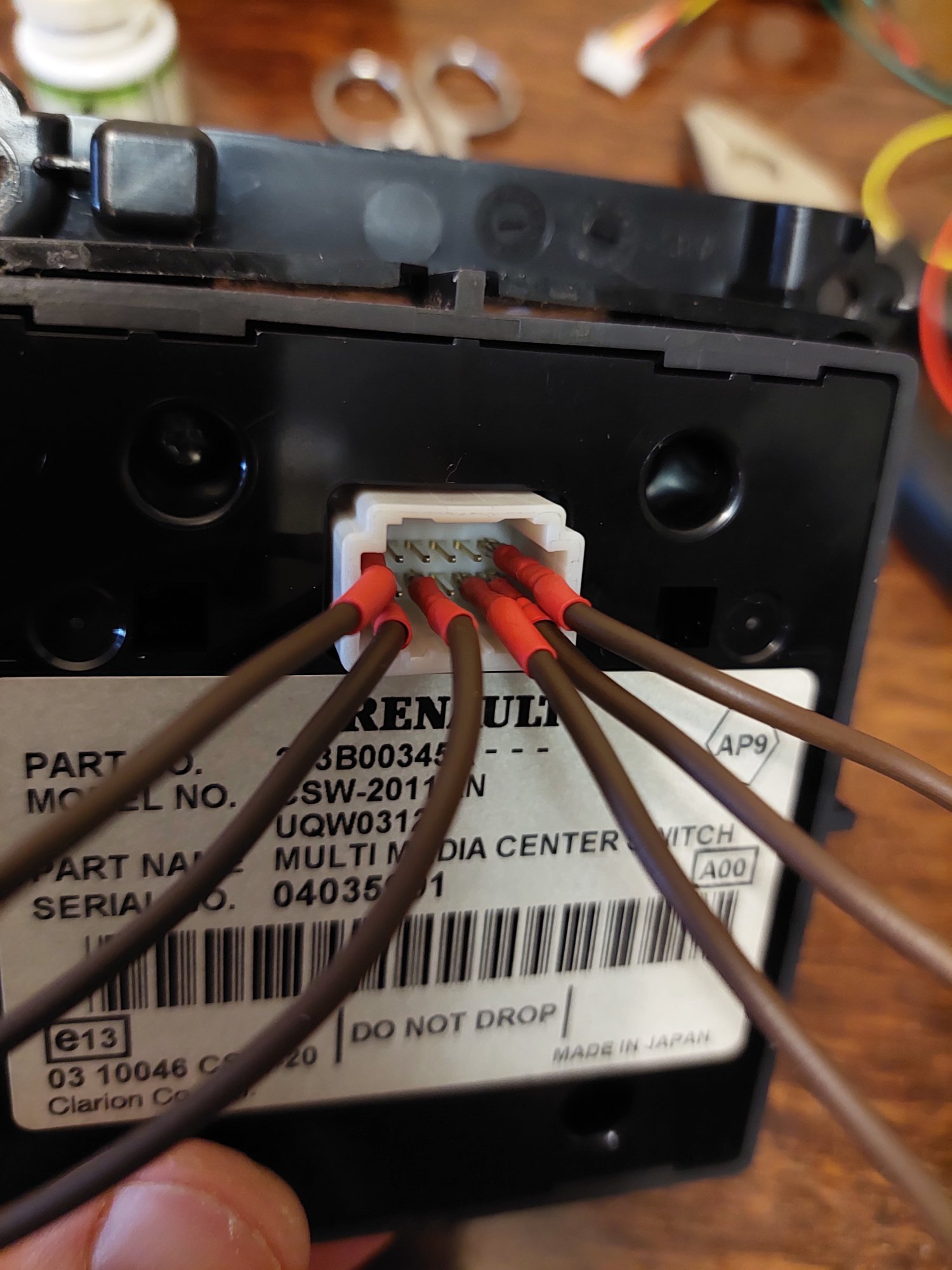

Фишек не нашел, пришлось подлючать каждый проводок индивидуально



ISO «мама» нужен, только, чтоб подать питание на старую магнитолу, к нему мы отведем + и – от нашей новой «косы». (Нужно для того чтоб работала подсветка старой магнитолы. Но она будет работать только если её включать. Так что с этим можно не заморачиваться)

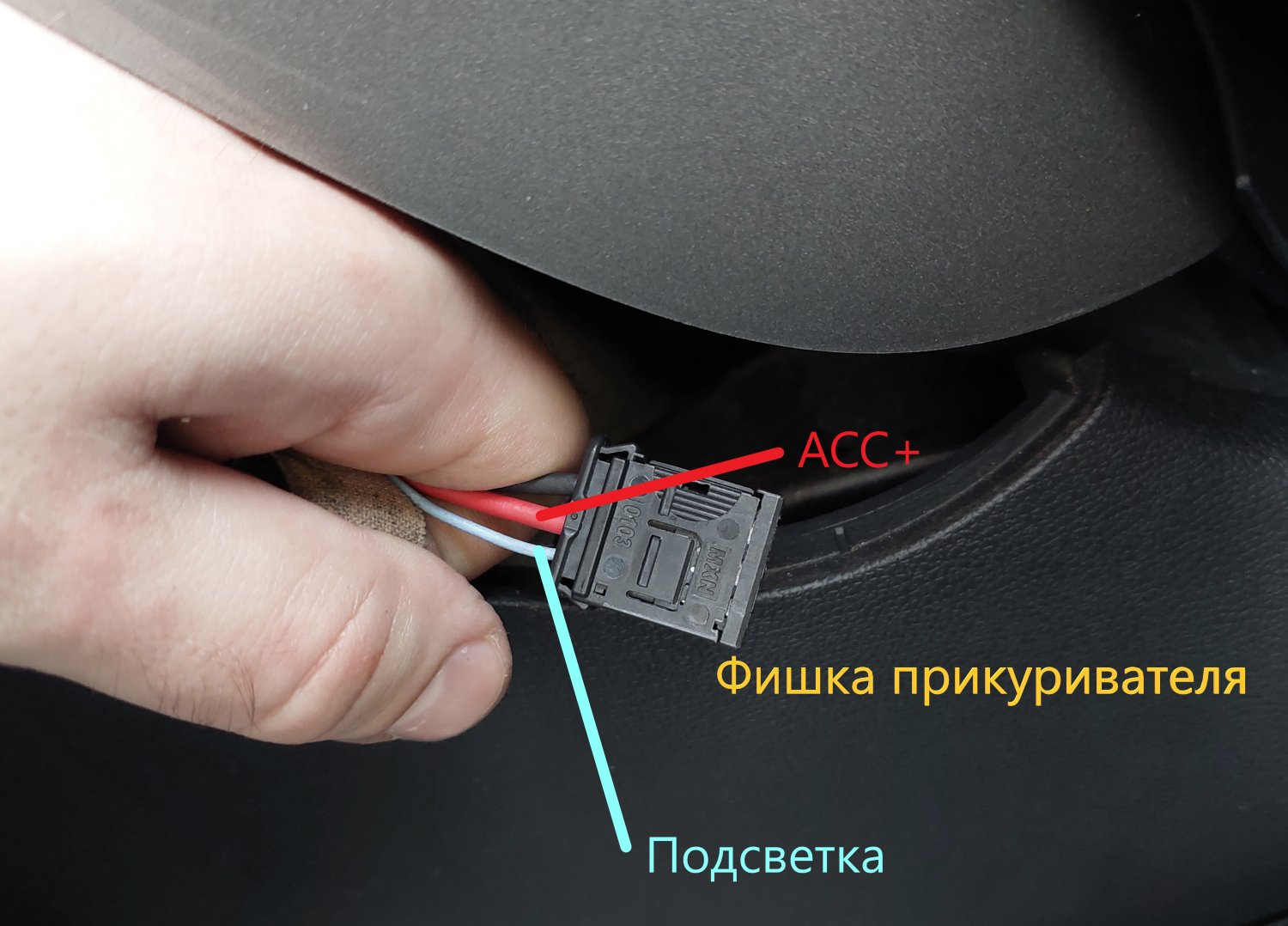

На моей магнитоле нет проводов, отвечающих за ACC+ (тот что от зажигания) и провода подсветки. (Да и вообще, скудноватый набор из постоянного + и -) Пришлось тянуть от прикуривателя:





К проводу АСС+ подсоединил так же питание антенны (синий провод в iso).

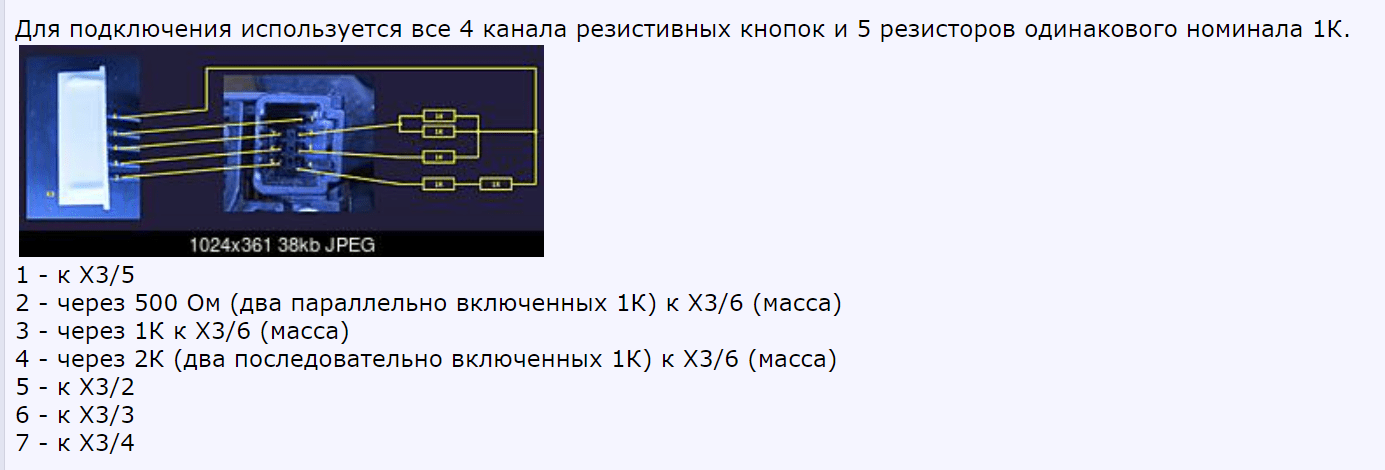

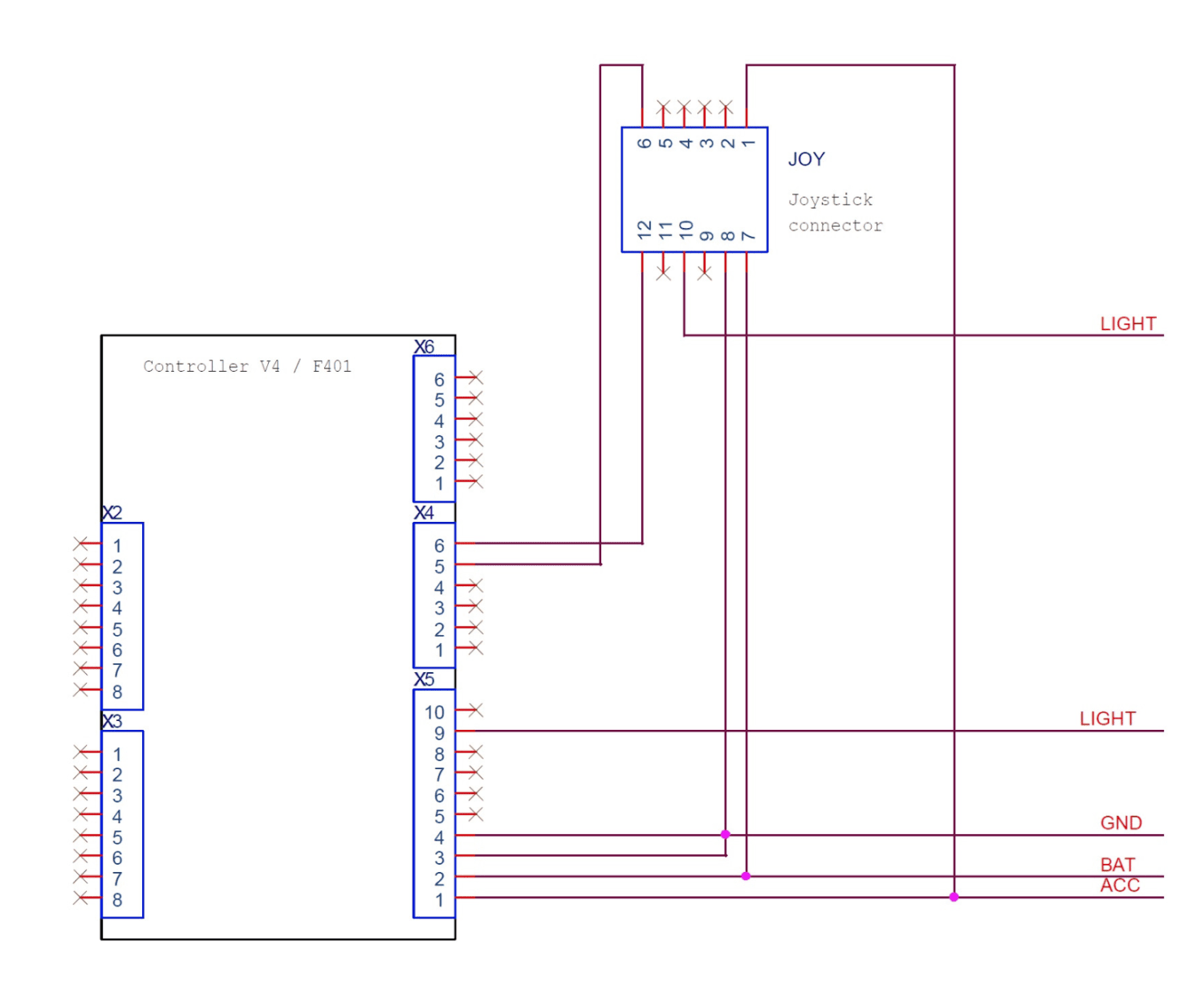

Схемы соединений проводов контроллера и джойстиков:

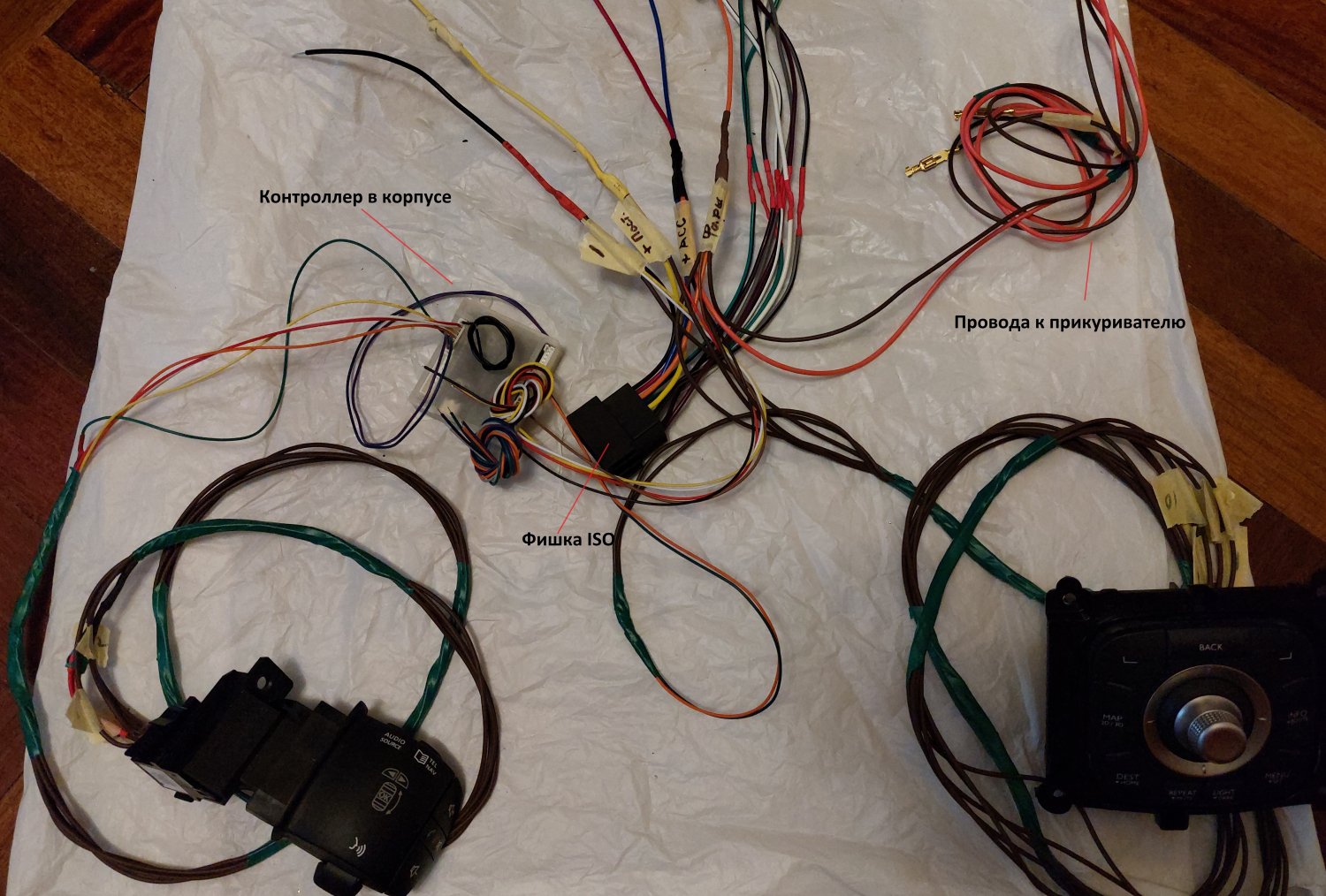

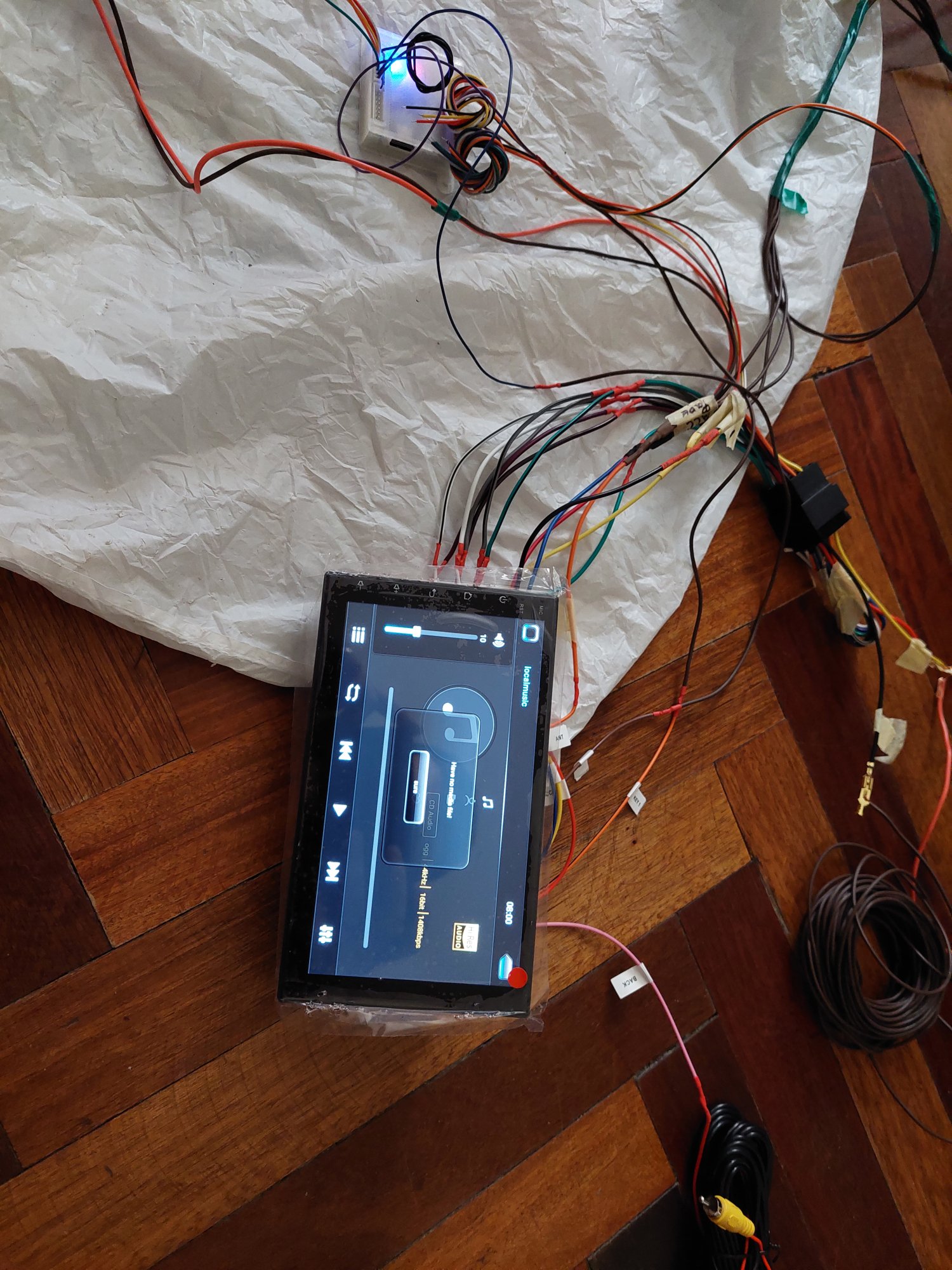

Собираем по схемам, все соединения пропаиваем. (Лишние провода скрутил в «бублики» чтоб не мешались). Обязательно подписываем все провода (это нам очень пригодится при монтаже в авто). Получилась такая картина:



Подключаем к магнитоле, предварительно ещё раз всё перепроверив. Пишем Юре для настройки контроллера (может понадобится несколько раз подключать его то к компьютеру, то к магнитоле, поэтому лучше это делать там, где будет удобно). Подключается он через USB TypeC. После настройки проверяем как работают кнопки, крутилки, видит ли их магнитола.



На фото не видно, за кадром аккумулятор стоит, что и питает всё это добро. Но лучше использовать блок питания с регулировкой силы тока, естественно.

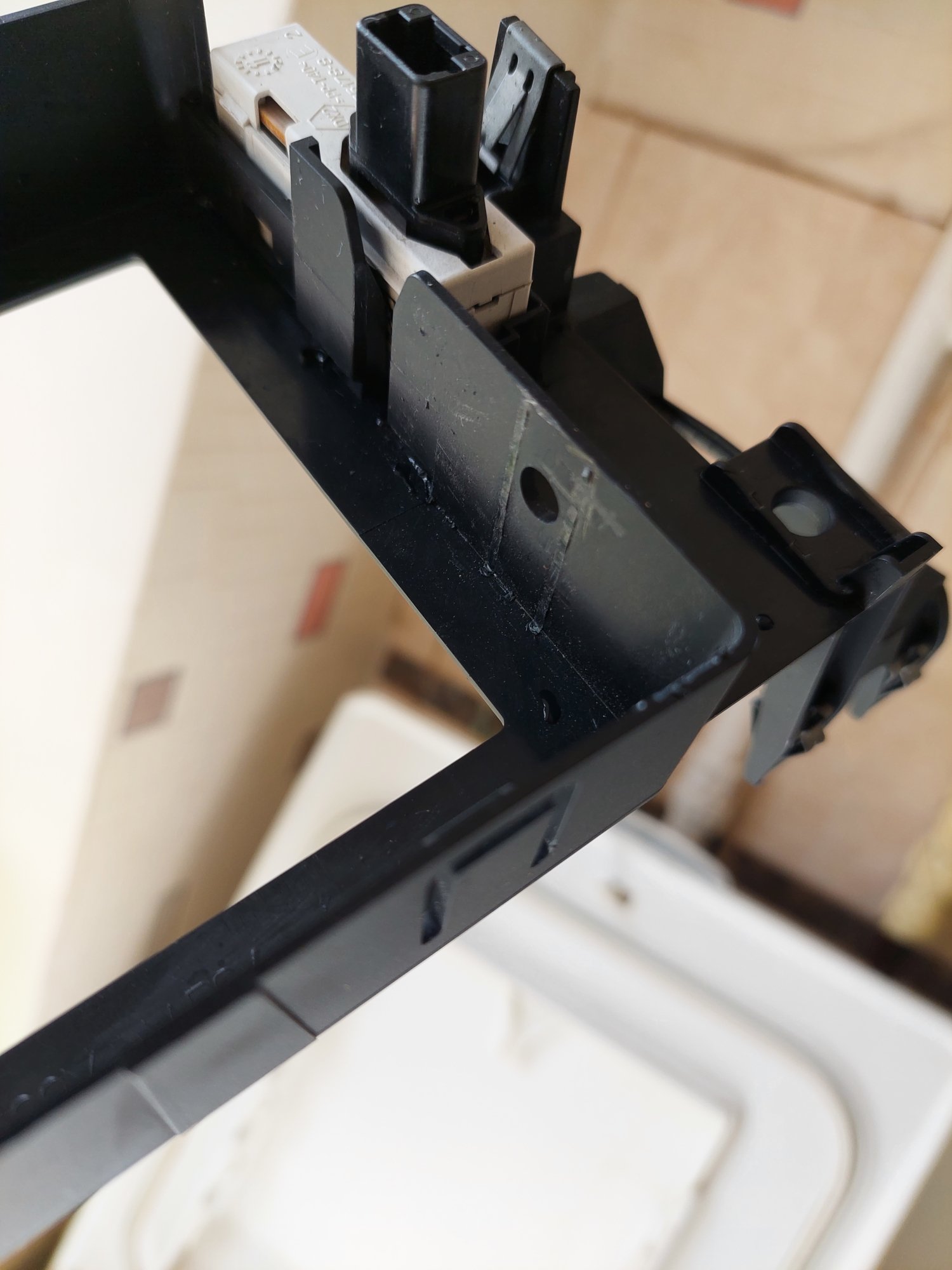

Вставляем экран в рамку срезав с неё направляющие со внутренней стороны. Корпус рамки немного меньше чем нам нужно, но зафиксировать можно. Я использовал стяжки. Разъём для экрана не подтачивал, он идеально подходит под экран магнитолы, закрывая боковые кнопки на ней.



После настройки монтируем всё в авто, ПРИ ОТКЛЮЧЕНОМ АККУМУЛЯТОРЕ (при желании можно добавить USB, докупив разветвитель).

У меня в подлокотнике есть штатный USB, сделал от него провод с «папой» на другом конце, чтоб подключить к магнитоле. Фото не осталось. AUX остался незадействованным. Можно и с ним заморочиться, но мне он не нужен.

Подсоединяем переходник антенны к красному и синему разъемам антенн, которые входили в штатный экран. (Белый идёт от экрана в жёлтый на штатной магнитоле, а жёлтый становится белым. Они нам не нужны). Так же не забываем подключить питание (синий провод, который заранее оставили без изоляции)

Начинаем протягивать провода с ниши возле климата справа. (От неё есть окошко к бардачку).

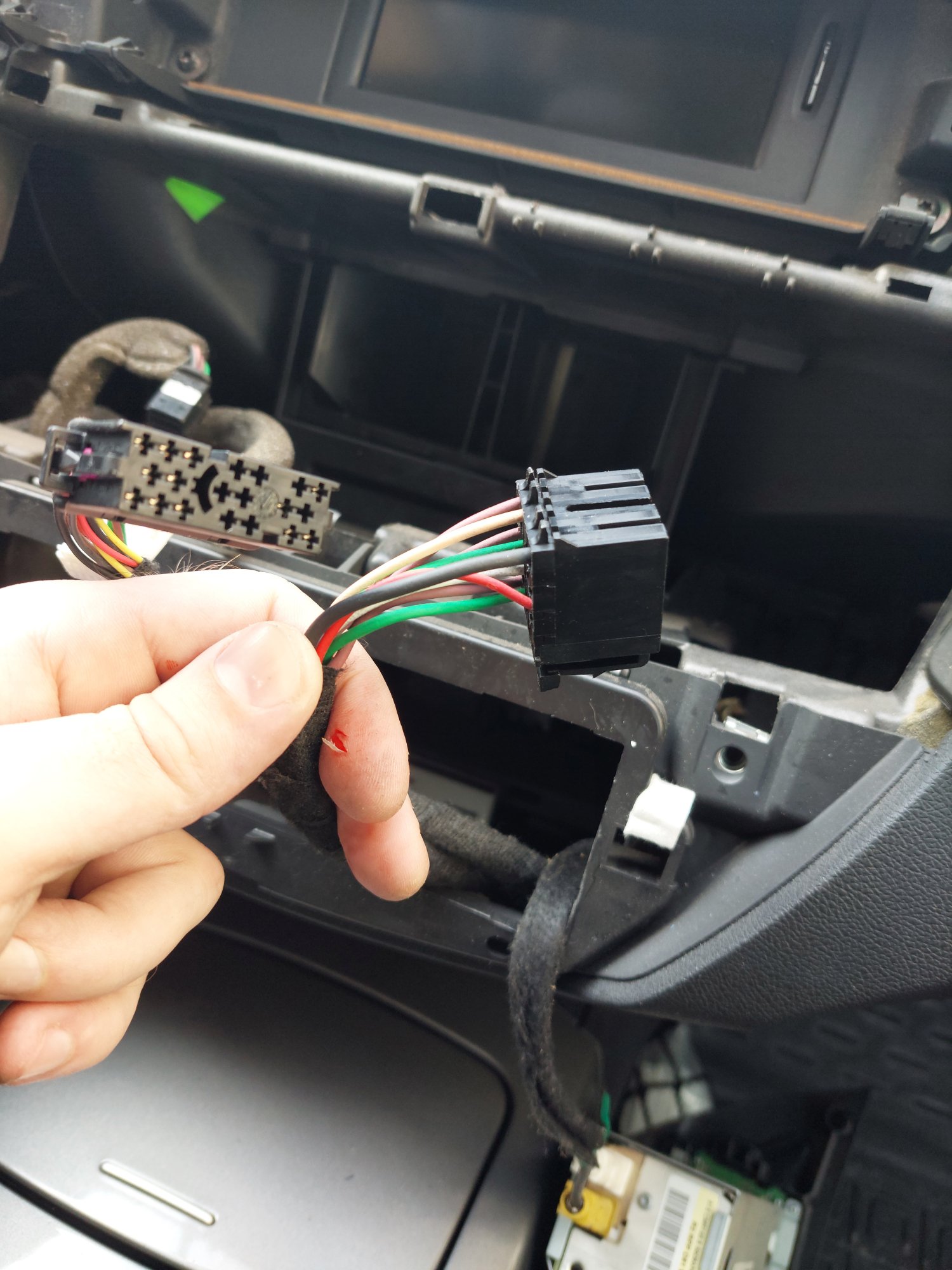

Сразу проводим туда ISO кабель от штатной магнитолы, пока не забили отверстие проводами

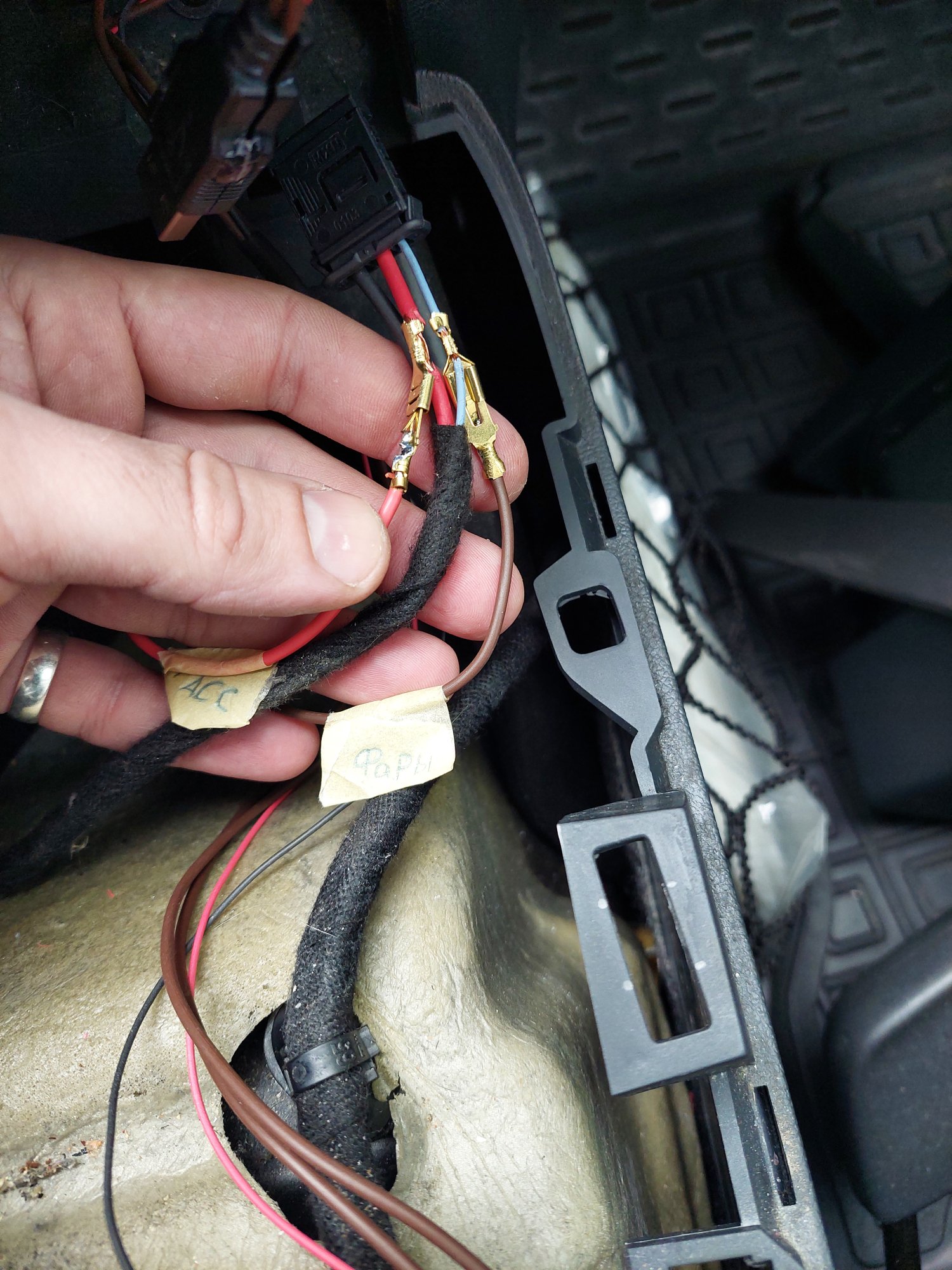

Спускаем в кулису USB, заранее подготовленные провода ACC+ и подсветки, и провода на навигационных джойстик. Попутно подключаем их и изолируем.



Через вент. канал понизу прокладываем кабель к подрулевому джойстику. Сразу Подключаем и крепким на место.

Микрофон прокладываем вдоль стойки (длинны кабеля хватает как раз чтоб закрепить его там, до штатного места не дотянется). Опускаем с помощью проволоки (в моем случае юсб шнур помог) к «мини бардачку» над предохранителями. Проводим рядом с проводкой под рулём и выводим к антеннам.



GPS на самоклейку приклеил на пустом месте от динамика. Там ему ничего не преграждает сигнал и его не видно.



Контроллер размещаем в нише возле бардачка, туда же и укладываем USB. (В корпус контроллера вставил спичку, чтоб не тарахтел в коробочке)

Протягиваем через отверстие сверху основной кабель новой магнитолы «китайский iso»

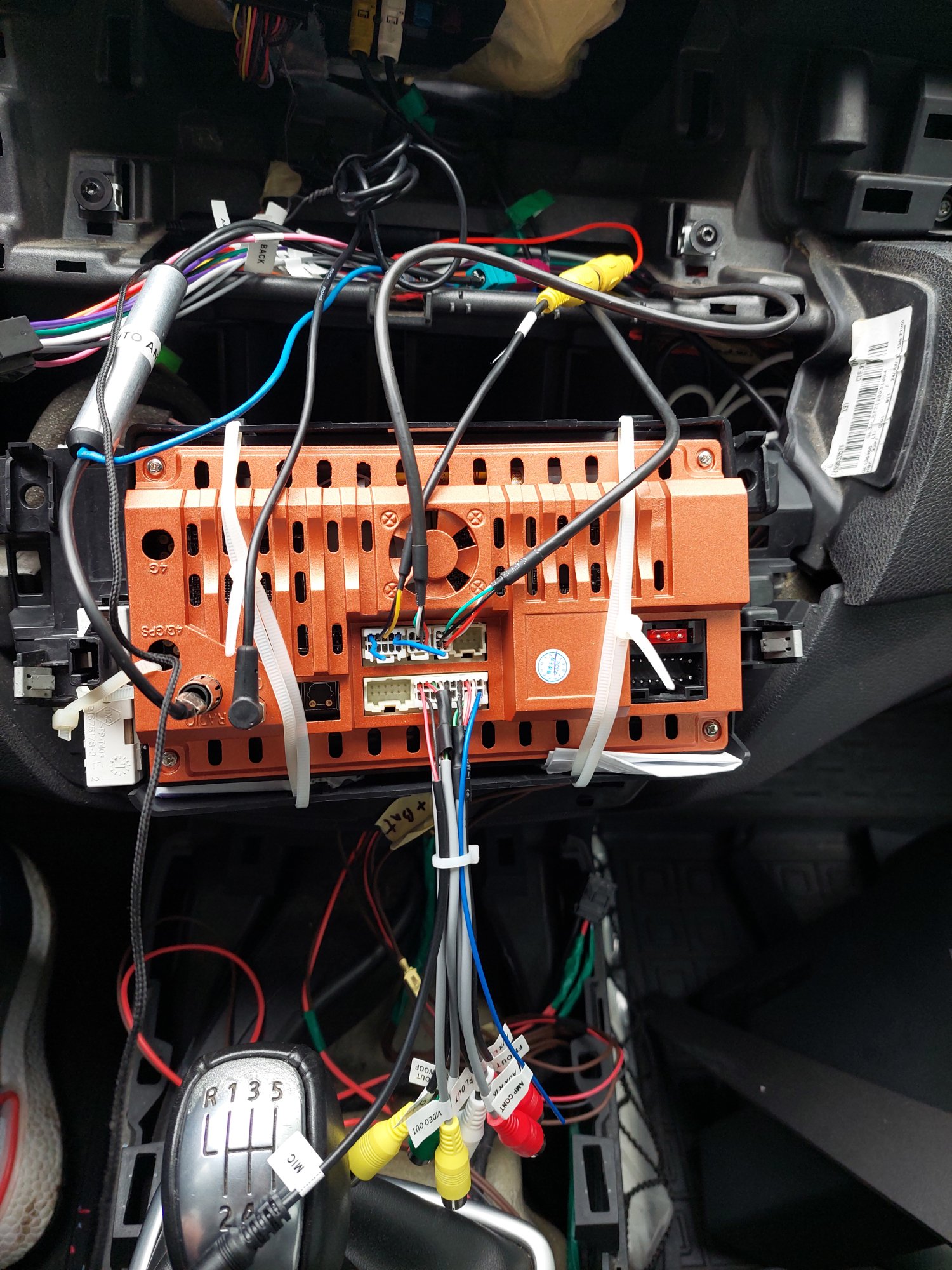

Подключаем все провода к новой магнитоле и соединяем с микрофоном, антенной, gps, usb, соединяем со стандартным ISO. Кабель для камеры заднего вида подключил и уложил на бардачок, в дальнейшем протяну по правой стороне.

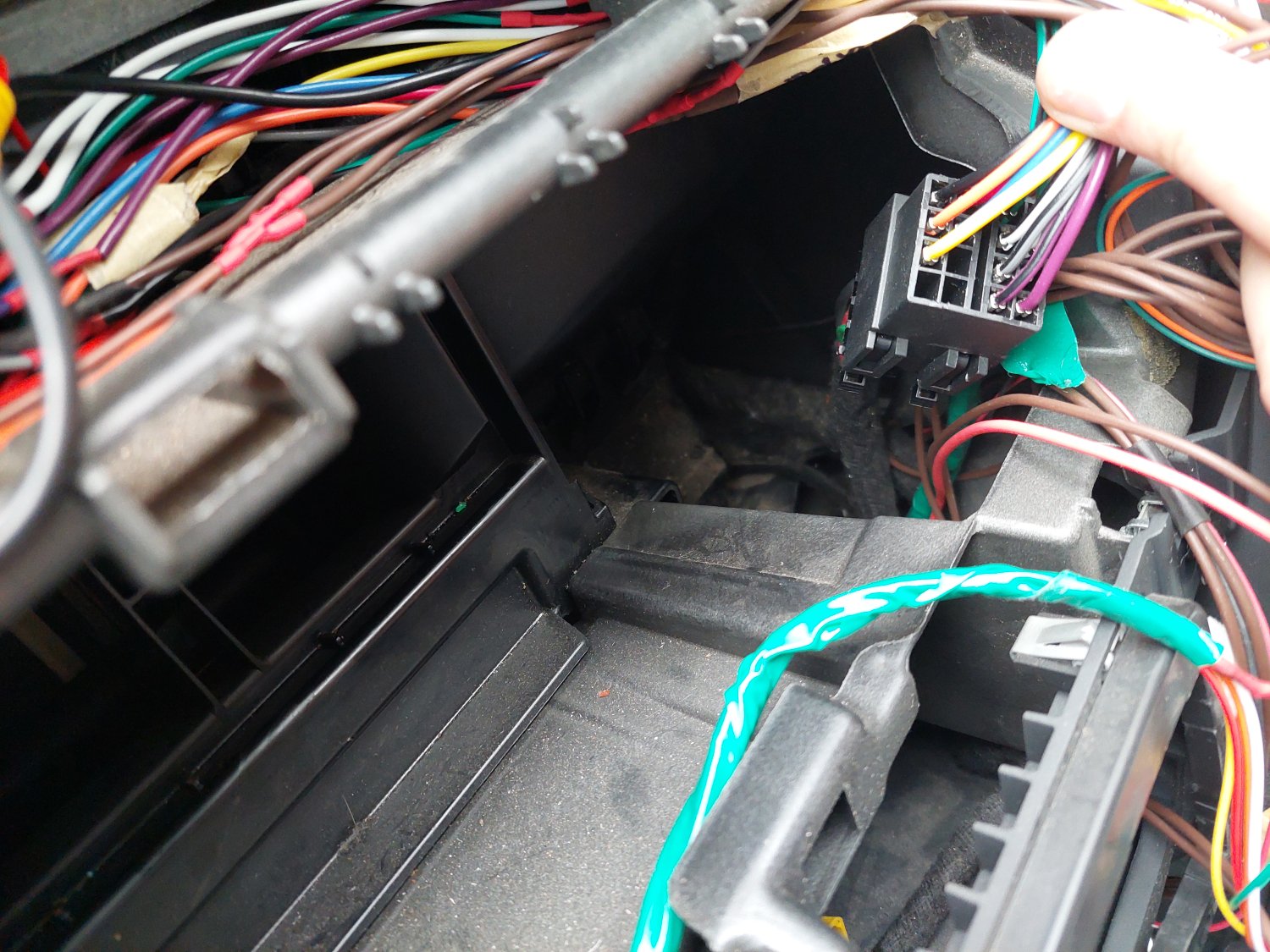

Подключаем iso, смещаем провода максимум в нишу возле климата. Наполовину вставив новую магнитолу подсоединяем экранчик не пристёгнутых ремней (очень короткий кабель).

Заранее за магнитолу уложил старый экран, завернув его в ветошь.

Подключаем к старой магнитоле провода, чтоб не болтались.



Перепроверяем все соединения и можно протестировать. «Всё работает – Вы замечательны» =). После этого собираем всё что разбирали и радуемся.

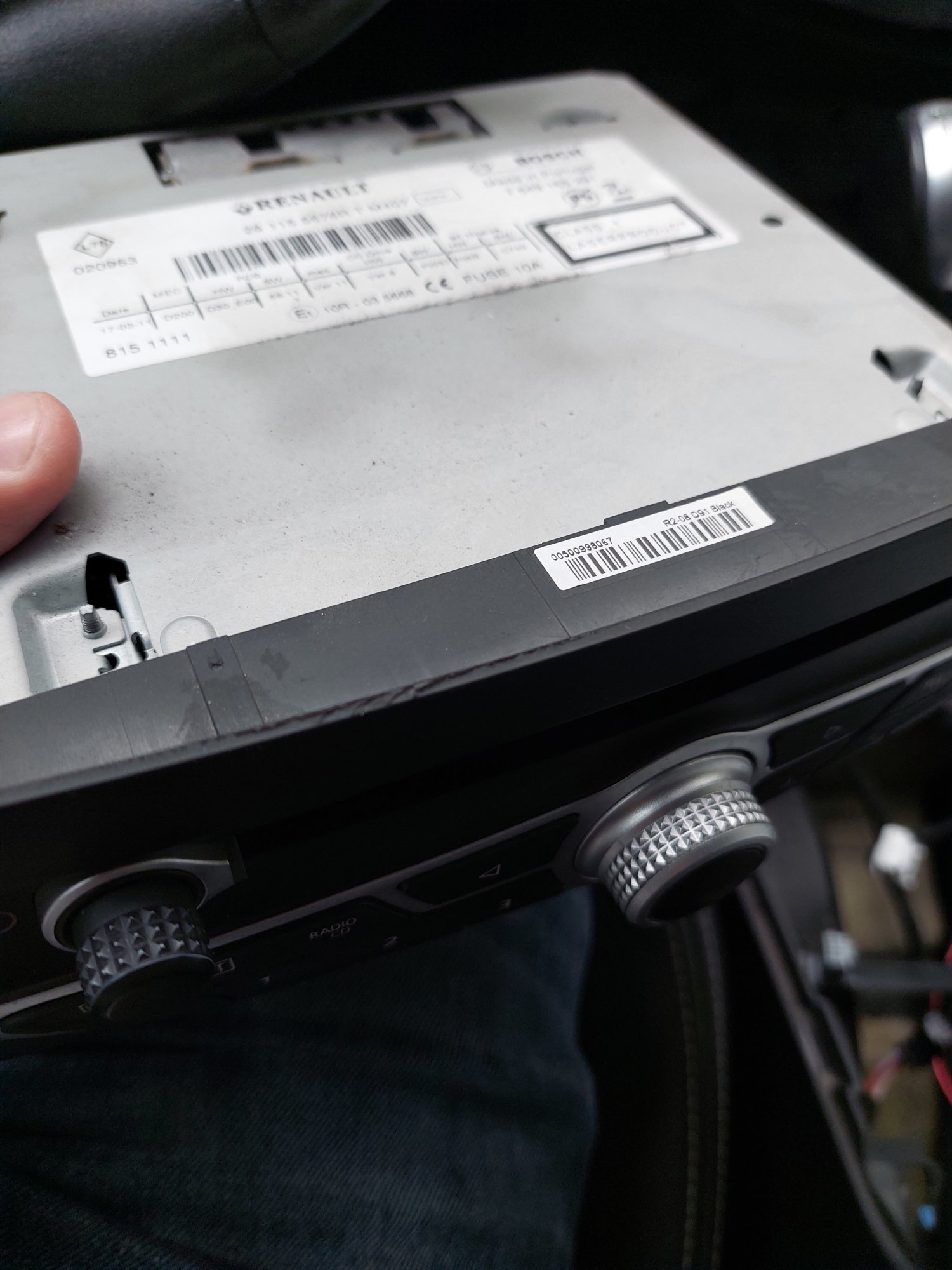

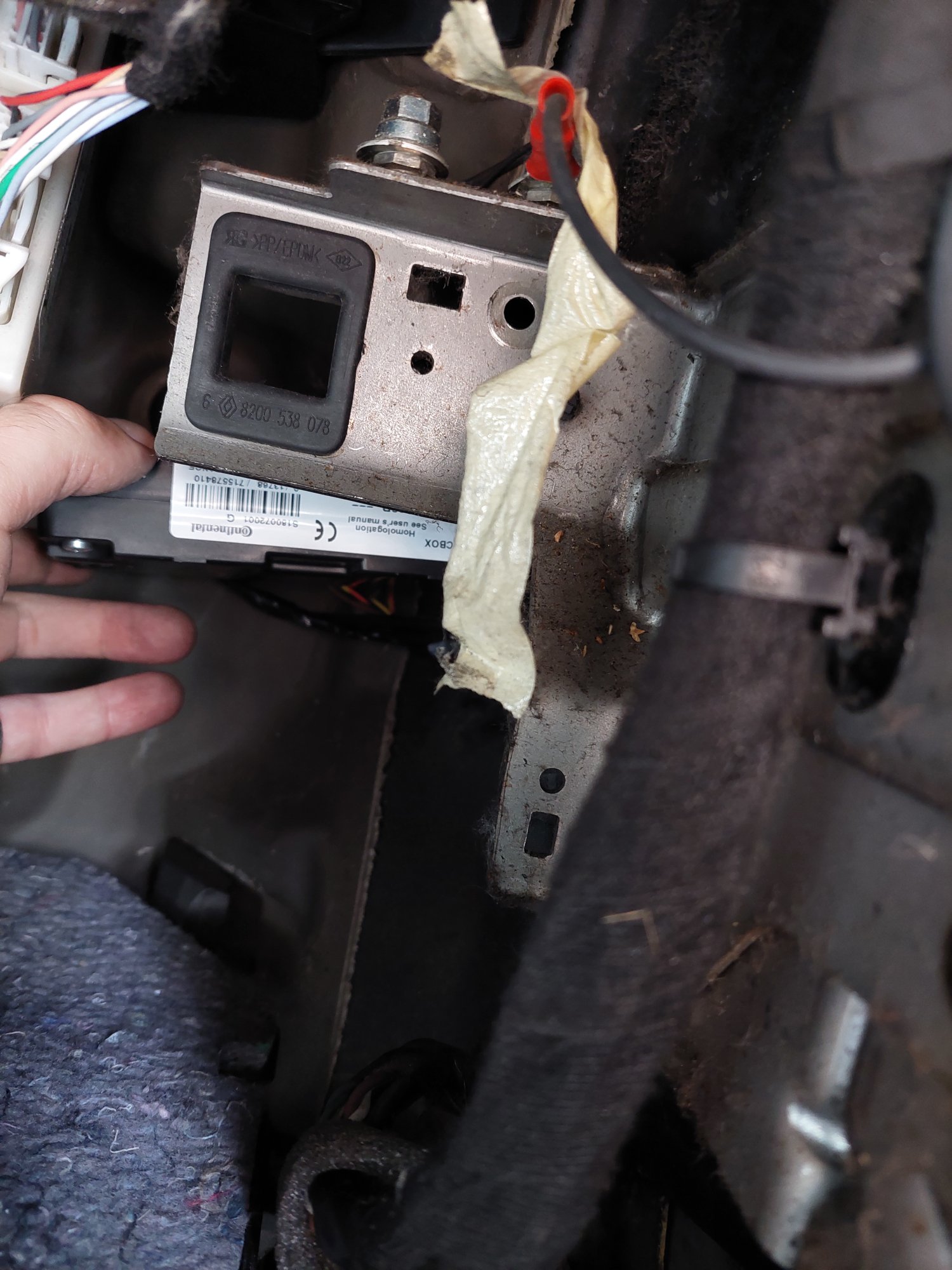

P.S. Остаётся незадействованый амфитюнер, который можно убрать с машины, как и старый монитор. Находится он за бардачком сверху справа:
