Скажу сразу статья для тех кто умеет держать паяльник в руке.Перед тем как делать датчик советую вам проверить хотябы питание на разьеме проводки.

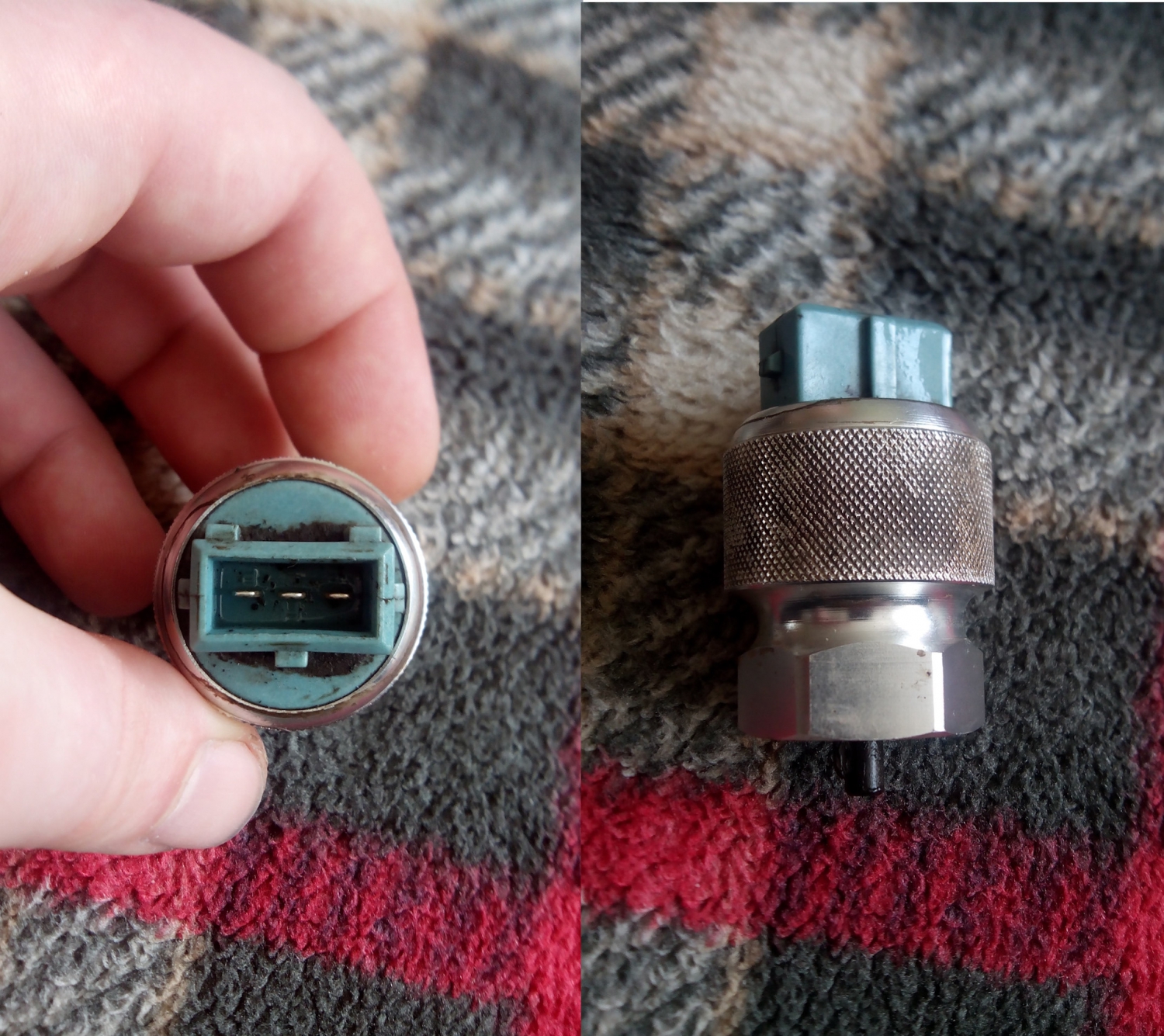

Вышел из строя датчик скорости, умирал месяца два три, то показывал то нет, то стоя на месте стрелка спидометра прыгала до 120км/ч. Было принято решение купить новый.Что благополучно и сделал. Но радость длилась не долго, новы датчик проходил где то 1.5 месяца и ~2тис.км а потом в движении просто упала стрелка и все, больше ни каких признаков жизни . В этот раз решил разобрать его и проверить что к чему. Фото виновника ниже. Кто не знает где он стоит и как снять читаем в конце статьи.

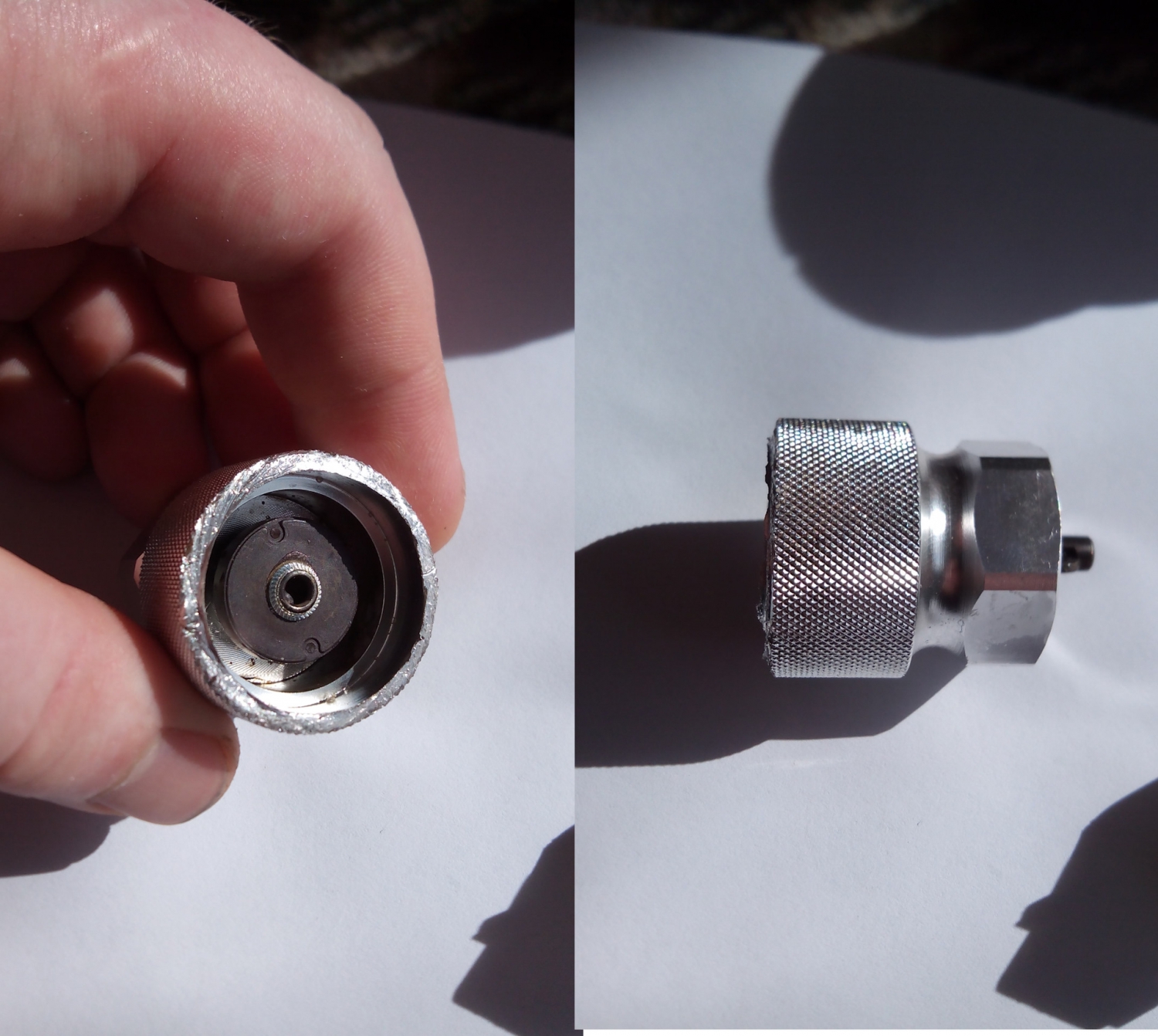

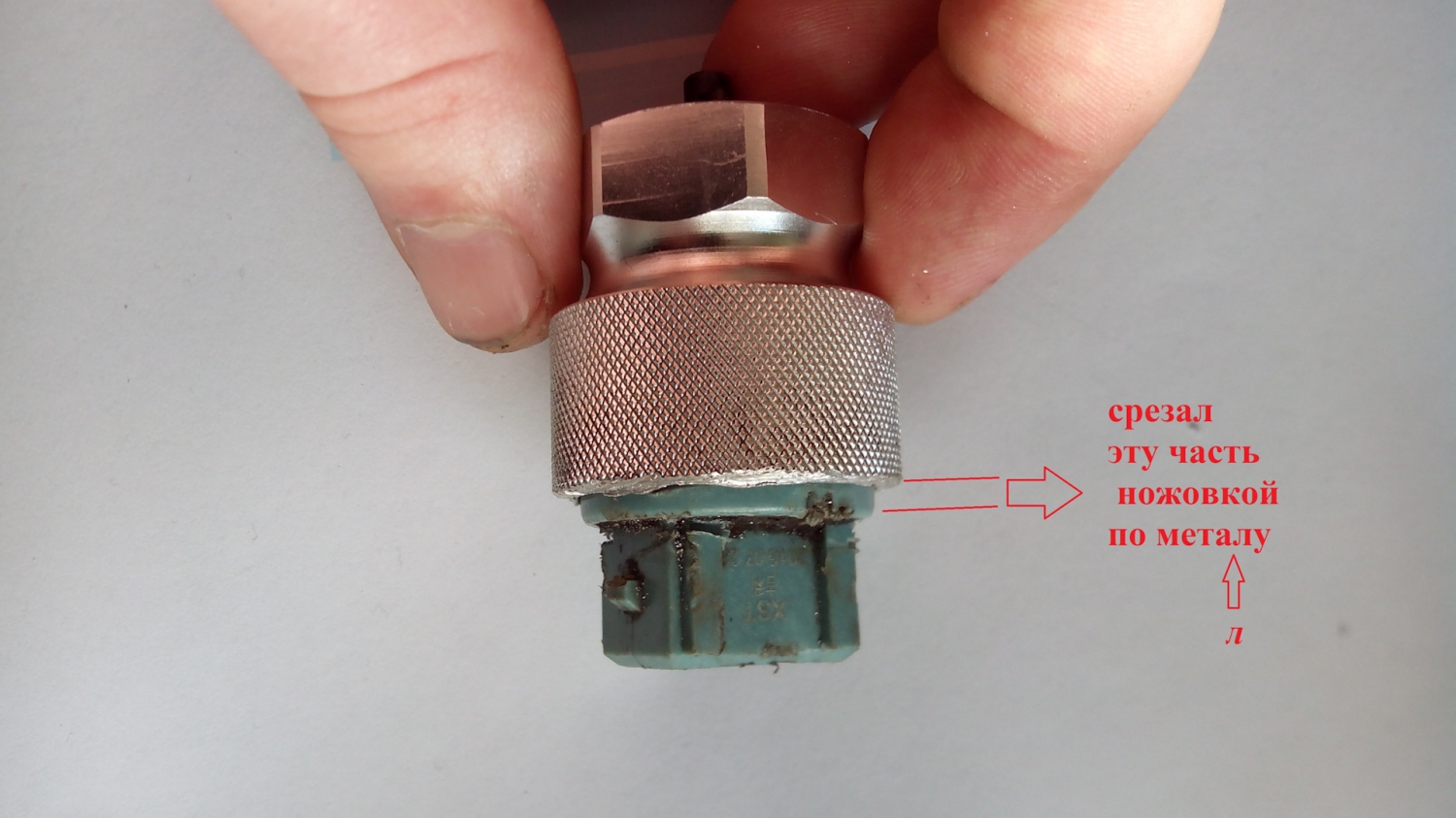

Аккуратно срезал верхнюю юпочку, там где сужение пилой по металлу и вынул внутренности

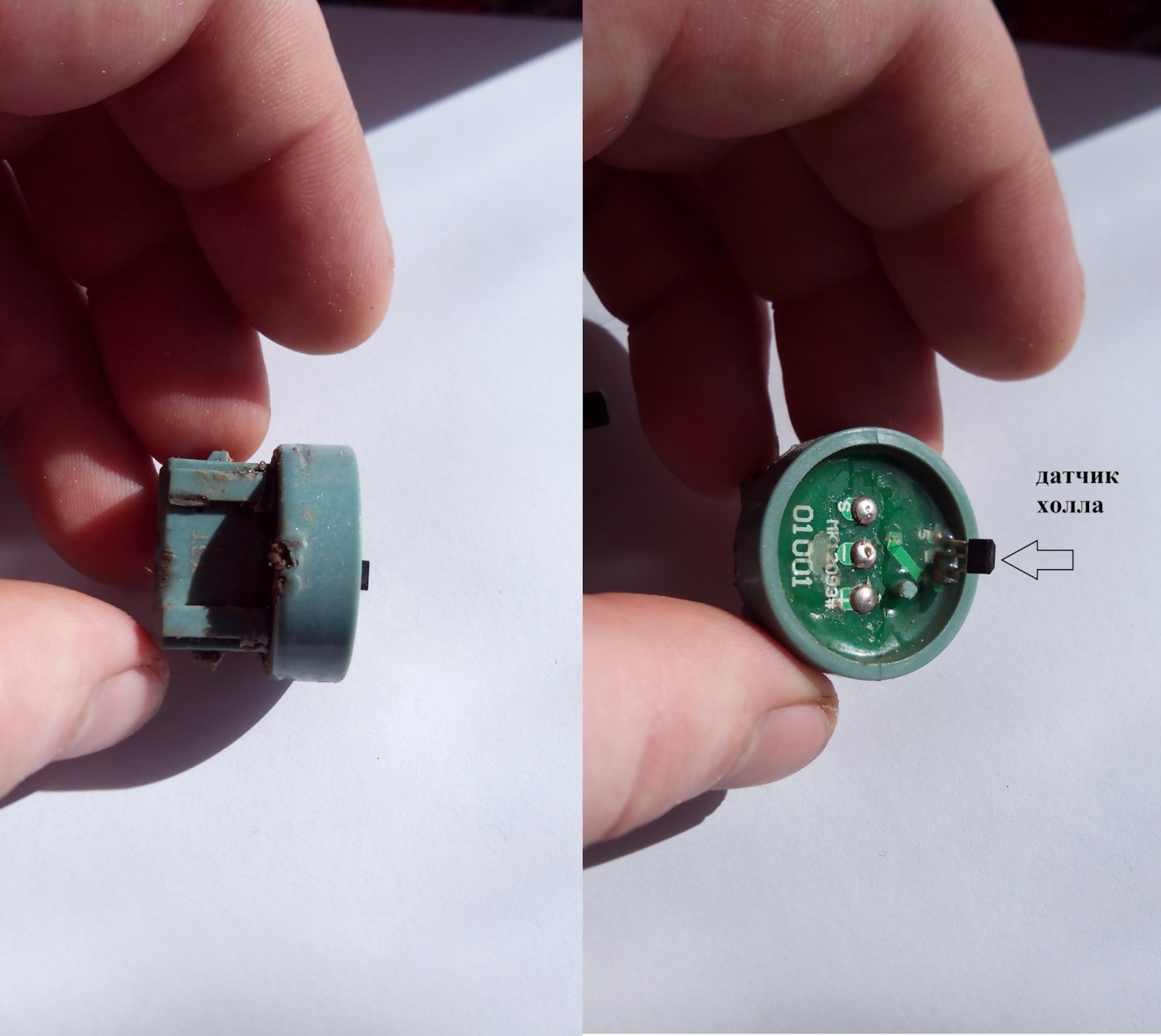

вид в разобранном состоянии

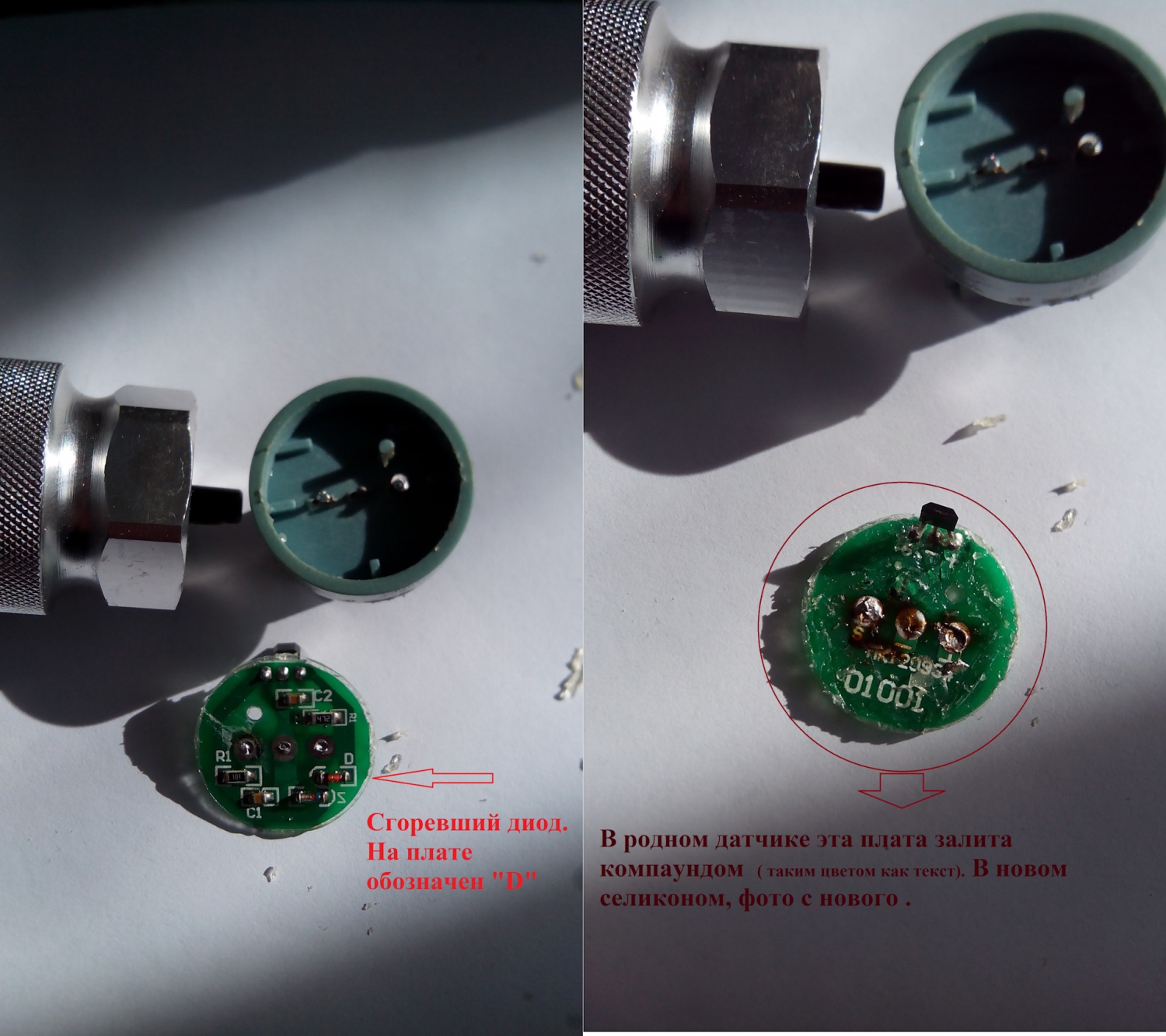

Отпаял плату от разъема, поддев с боку платы иголкой. И с помощью мультиметра начал искать дефекты. Оказался сгоревший диод обозначенный на плате "D". Порылся дома в ящике с деталями и платами нашол какую то плату с подходящим по размеру диодом. Перепаял диод собрал все назад и побежал проверят. И "О чудо" он заработал. Сразу же мной овладело желание разобрать еще что нибудь. Под горячую руку попал родной датчик. И опять ножовкой я расчленил и его. В нем плата была залита компаундом каким то, при снятии которого половина деталей отвалилась от платы и остались в компаунде. И у меня появилась мысль что родной перестал работать именно из за плохой пайки деталей которые слезли с платы вместе с компаундом, было решено запаять их все назад и пропаять всю плату хорошенько. На всяк случай проверил детали тестером, не найдя дефектов собрал и пошел ставить на машину. И что вы думаете, он тоже заработал. Ниже фото для понятия происходящего

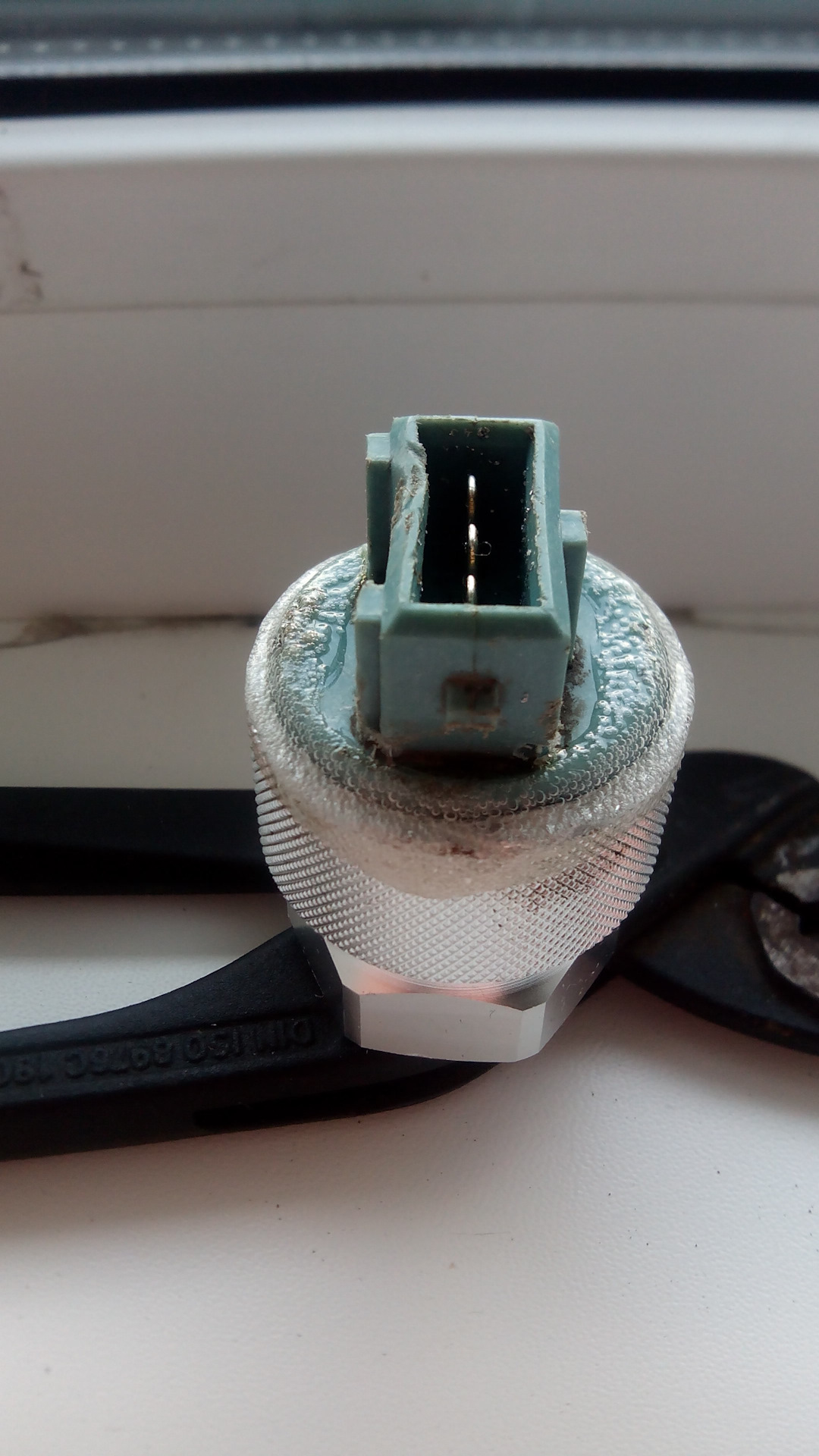

Думал как закрепить разьем с платой в корпусе и не придумал ни чего лучше как залить клеем. В принципе он туда входит туго и главная задача сделать так, что бы во внутрь не попала влага, поэтому думаю клея должно хватить. Может кто что лучше придумает, пишите я тоже второй так сделаю, так как его я еще ни как не закреплял. Фото конечный результат, клей еще не высох
И того имеем два работающих датчика скорости, в одном из которых был сгоревший диод, во втором плохая пайка платы.
Где стоит и как снять.

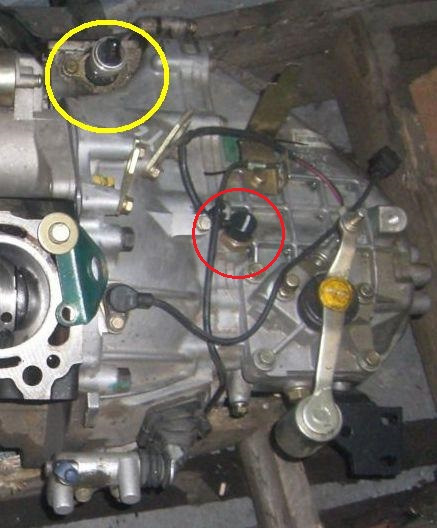

Датчик скорости(спидометра) находится сверху, на задней части КПП ближе к перегородке кузова. Привод находится под ним, внутри КПП. У кого не выходит снять сам датчик(4), можно снять его вместе с "приводом шестерней" идущем в коробку. Мене пришлось снимать с приводом. Желтым обведен датчик скорости, красным датчик задних ходовых огней.

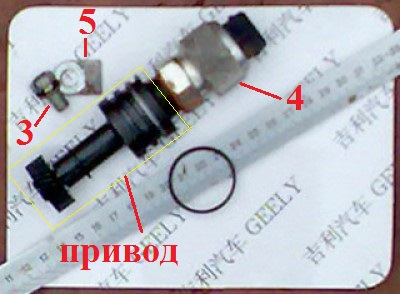

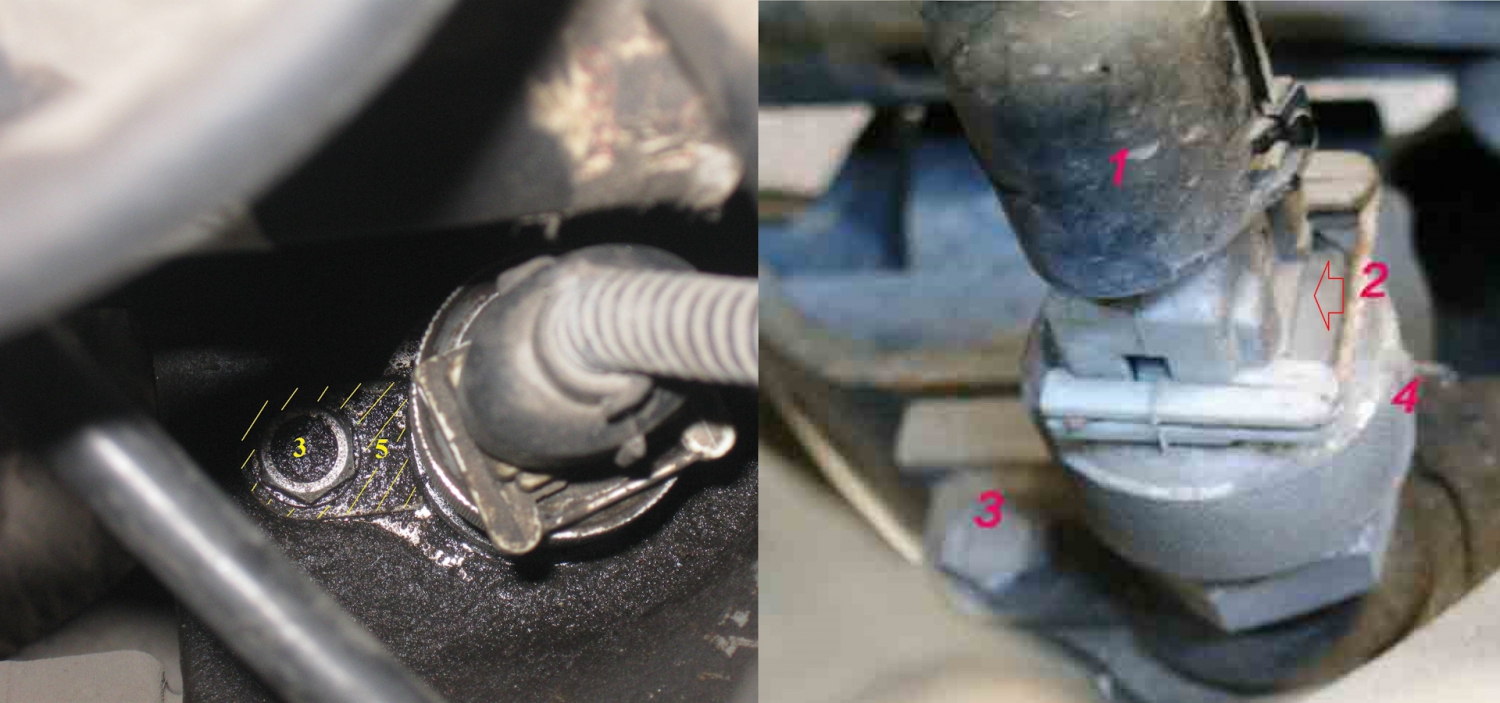

Что бы снять датчик (4) следует отключить разъем (1), предварительно нажав на запирающую пружину(2). После этого отвернуть болт(3) и снять прижимающую планку (5)на рисунке заштрихована. После этого вытянуть на себя датчик с приводом из КПП. Сам привод.
Всем удачи, полных баков и ровных дорог!
