Думал, что уже все и всем давно понятно, чертежей и описаний в сети предостаточно, но как ни странно, вопросы опять появились.
Изложу нюансы темы от себя.
Первый вариант:
Переделка подвески на сайлентблоки нашей машины производилась на СТО в Гори, что недалеко от Тбилиси, в 1976-м году — были знакомые из тех мест.

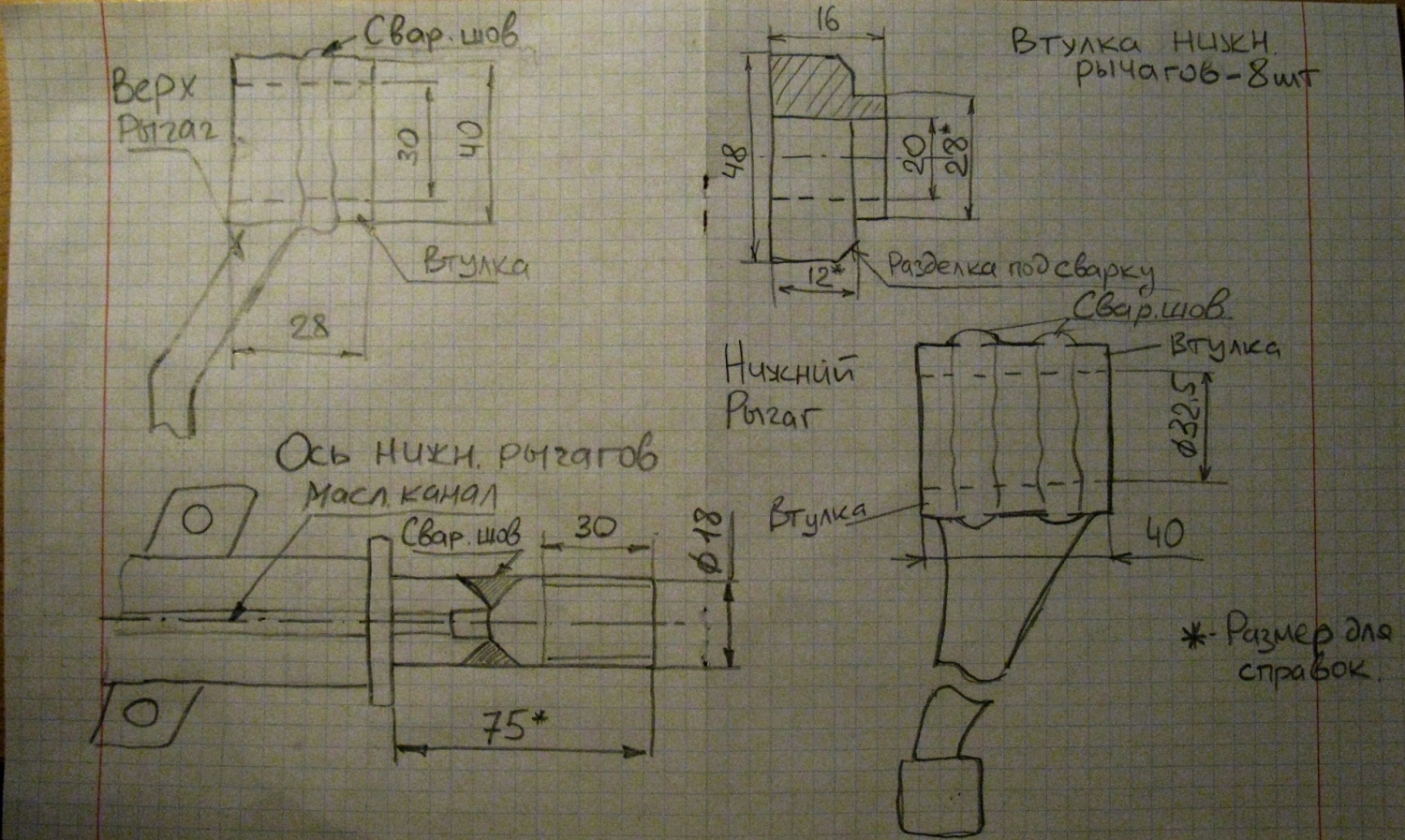

Переделка была под 24-е втулки путем простого удлинения осей (наварки) и расширения с проточкой рычагов и без распорных втулок, т.е. оси были тоще, чем в 24-ке.
Второй вариант — схема от ГАЗ-24 (24-е верхние и нижние рычаги):
Применялись 24-е верхние и нижние втулки осей с применением распорных металлических втулок. При этом внутренние отверстия верхних и нижних рычагов растачивались до величины 30 мм.
Третий вариант — схема от ГАЗ-2410 (нижний рычаг 3102, верхний — ГАЗ-24):
Применялись 24-е верхние и нижние 2410 (3102) втулки осей с применением распорных металлических втулок. При этом внутренние отверстия верхних рычагов растачивались до величины 30 мм, а нижние до 32 мм.
Четвертый(мой вариант) вариант ГАЗ-3102 или 3110 кому как больше нравится:
Применяются ГАЗ-3102-е верхние и нижние втулки осей с применением распорных металлических втулок. При этом внутренние отверстия верхних и нижних рычагов растачивались до величины 32 мм.

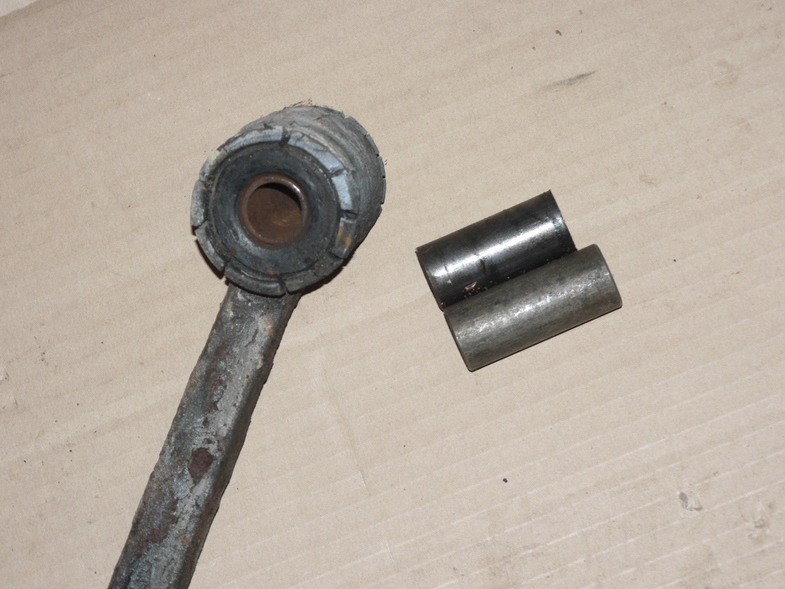

На практике очень часто пытаются вставить более толстые втулки от 3102 в места для втулок ГАЗ-24. Аналогично более короткие распорные втулки вставляют вместо длинных и сайлентблок раздавливает. Раздавливает сайленблок и по другой причине:

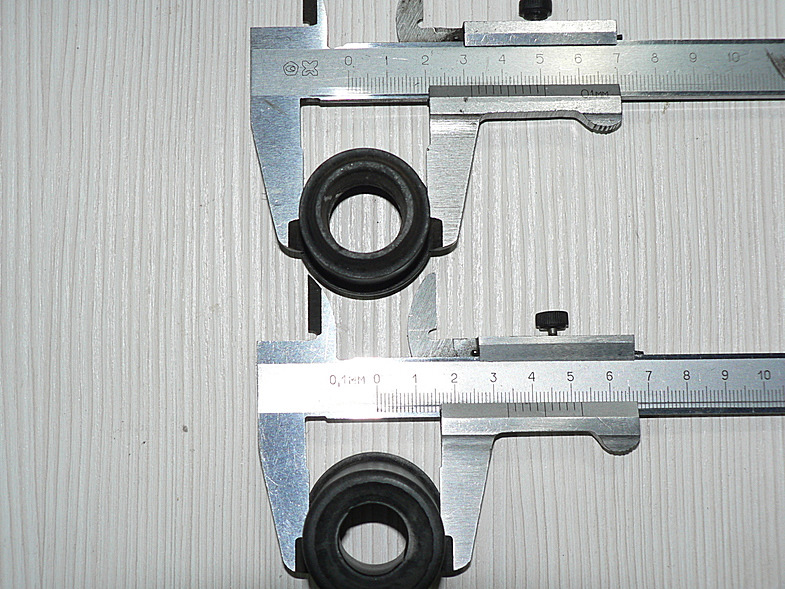

— 24-е рычаги имеют внутренний размер 30 мм, а наружный втулки примерно 31,5 мм
— рычаги 2410 имеют внутренний размер 32 мм, а наружный втулки примерно 33,5 мм

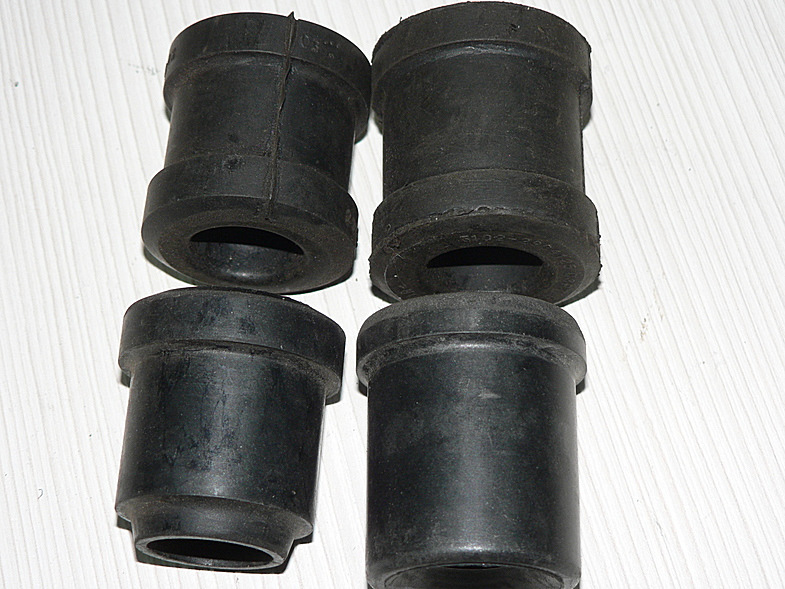

Рычаги 24 и 2410, оси верхних рычагов абсолютно одинаковы, т.е. и резинки и распорные втулки, а на рынке да и в магазинах их постоянно путают и впаривают, как правило, распорную втулку 24-ки, а резинку от 3102 (3110).

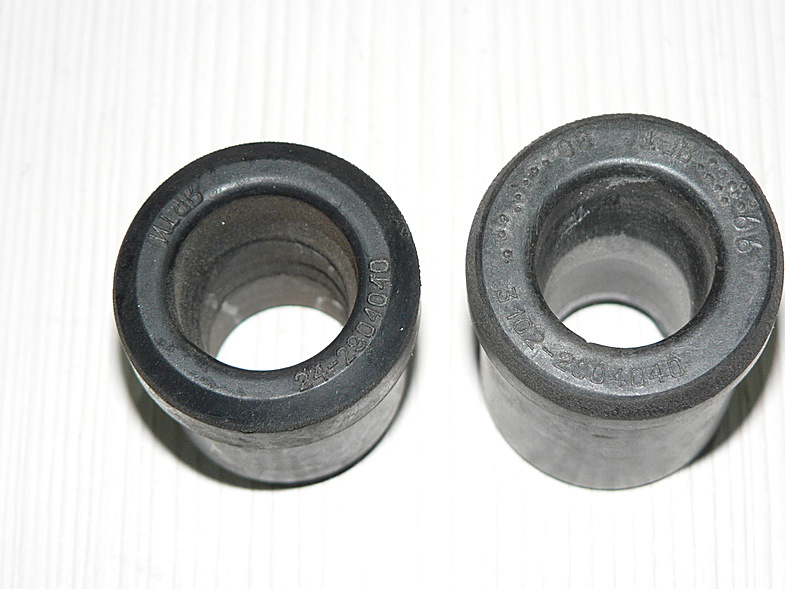

Рычаг 3110 (3102) имеют другие габариты резинки и втулки. При очень большом желании все эти втулки и резинки можно поменять местами и задавить прессом, но ресурс изначально пострадает.

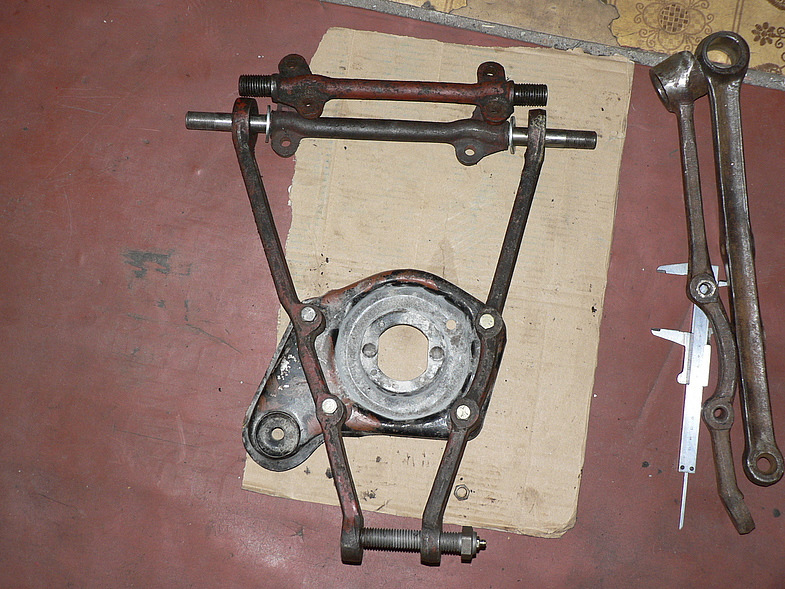

Рычаги:
На ГАЗ-24 ставились рычаги с внутренним диаметром 30 мм
— нижние ГАЗ-24 (24-2904024 + 24-2904028)
— верхние ГАЗ-24 (24-2904105 + 24-2904107)
На ГАЗ-2410
— нижние ГАЗ-3102 (3102-2904024 + 3102-2904028)
— верхние ГАЗ-24 (24-2904105 + 24-2904107)
На ГАЗ-31029 с барабанами
— нижние ГАЗ-3102 (3102-2904024 + 3102-2904028)
— верхние ГАЗ-24 (24-2904105 + 24-2904107)
На ГАЗ-31029 с дисковыми передними
— нижние ГАЗ-3102 (3102-2904024 + 3102-2904028)
— верхние ГАЗ-3102 (3102-2904105 + 3102-2904107) — диаметр 32 мм, ширина головки тоже 32 мм.
