Установка противотуманных фар, снятие переднего бампера, подключение проводки

Как и обещал, выкладываю описание процесса установки + мини фотоотчет.

Для установки противотуманок нужно полюбому снять бампер, заменить черные решетки (крепления) под противотуманки, установить туманки. Ну и это все дело подключить.

Снятие бампера:

Залазим под машину и вытаскиваем клипсы что держат нижнюю часть бампера.



В подкапотном пространстве вытаскиваем клипсы с верхней части черной крышки решетки. Внимательно, кроме клипс крышку держат еще 2 болта



Под углом аккуратно снимаем крышку

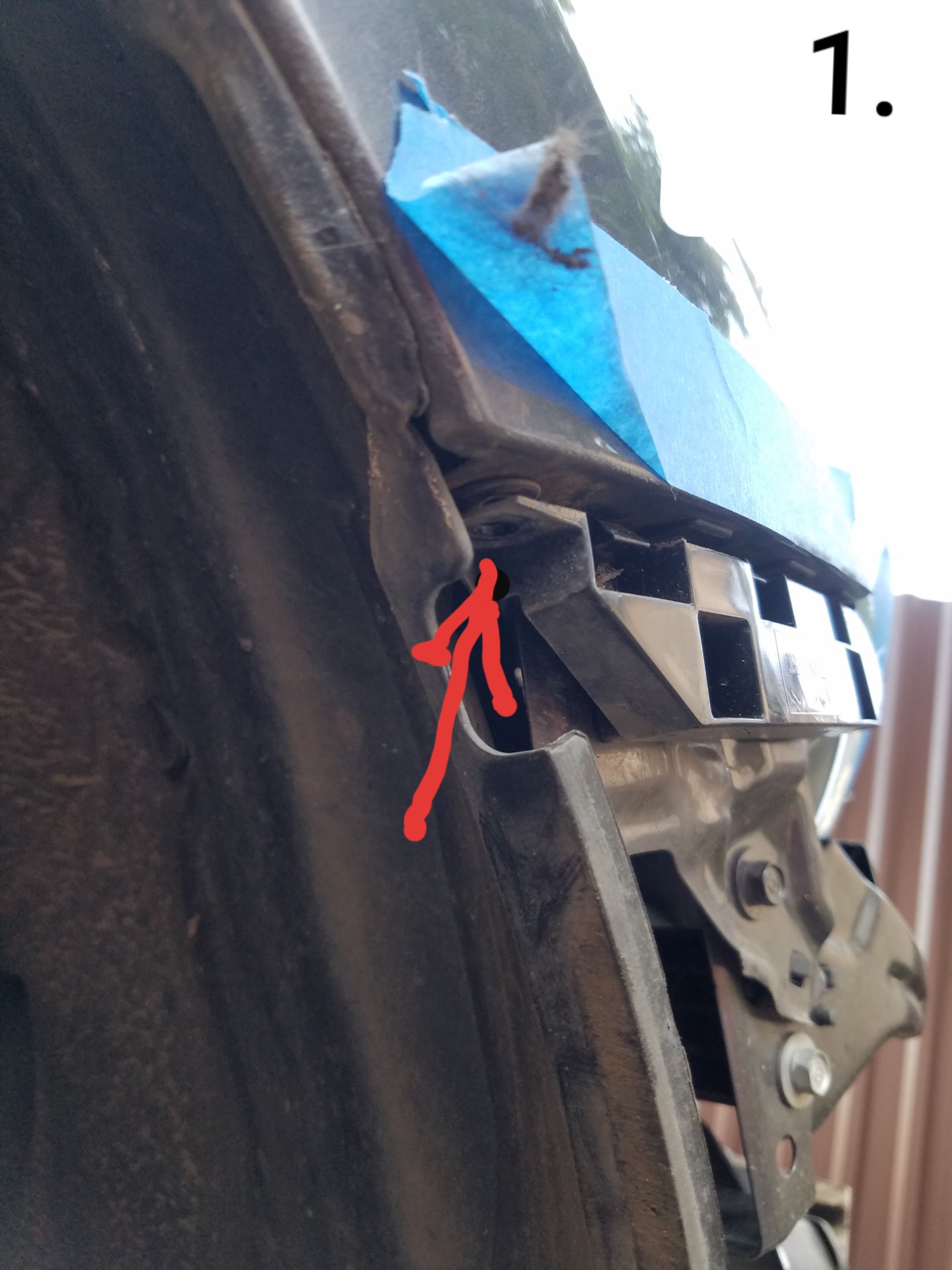

После смотрим — в подкрылках есть прорезь, там саморез, выкручиваем. Берем крайнюю часть бампера возле подкрылка и оккуратно отщелкиваем (может быть туго, но нужно немного его раскачевать и тянуть). Так же отщелкиваем с другой сторони.

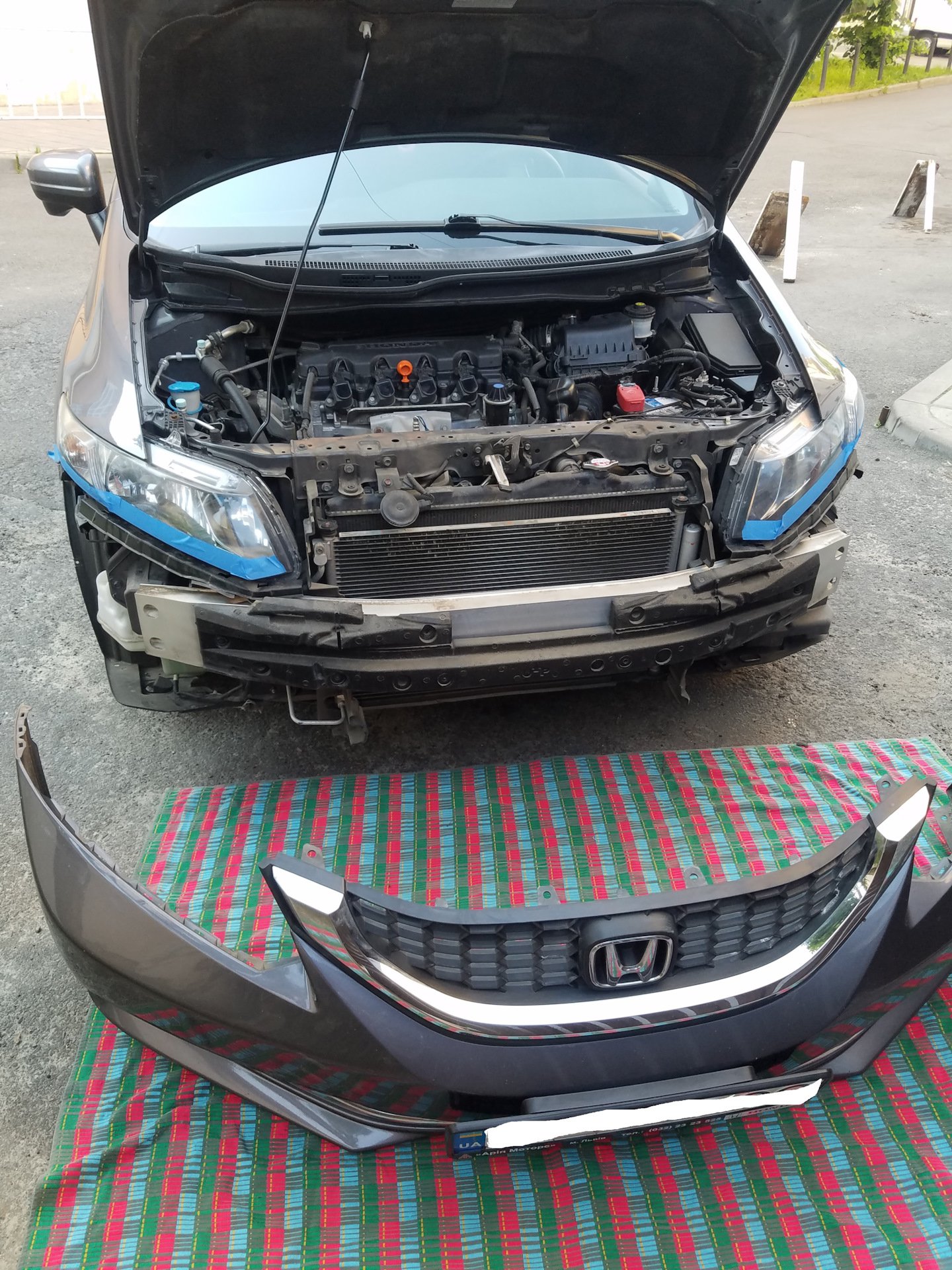

Придерживаем и стягиваем бампер. По факту крепления бампера по бокам и под фарами.



Установка туманок:

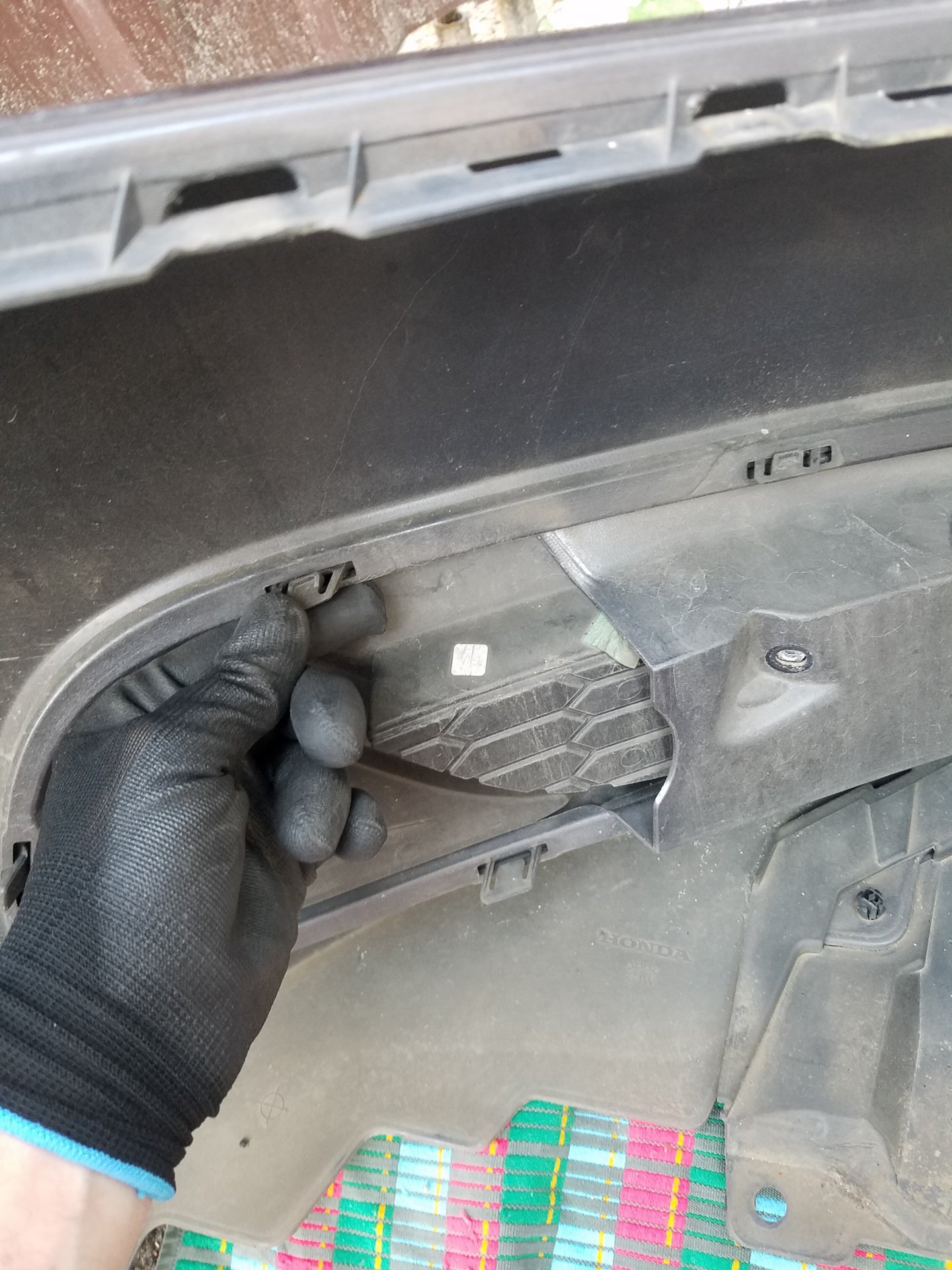

Нужно заменить пластиковые черные заглушки на новые с криплением под противотуманку. Там есть 1 болт на каждой заглушке.

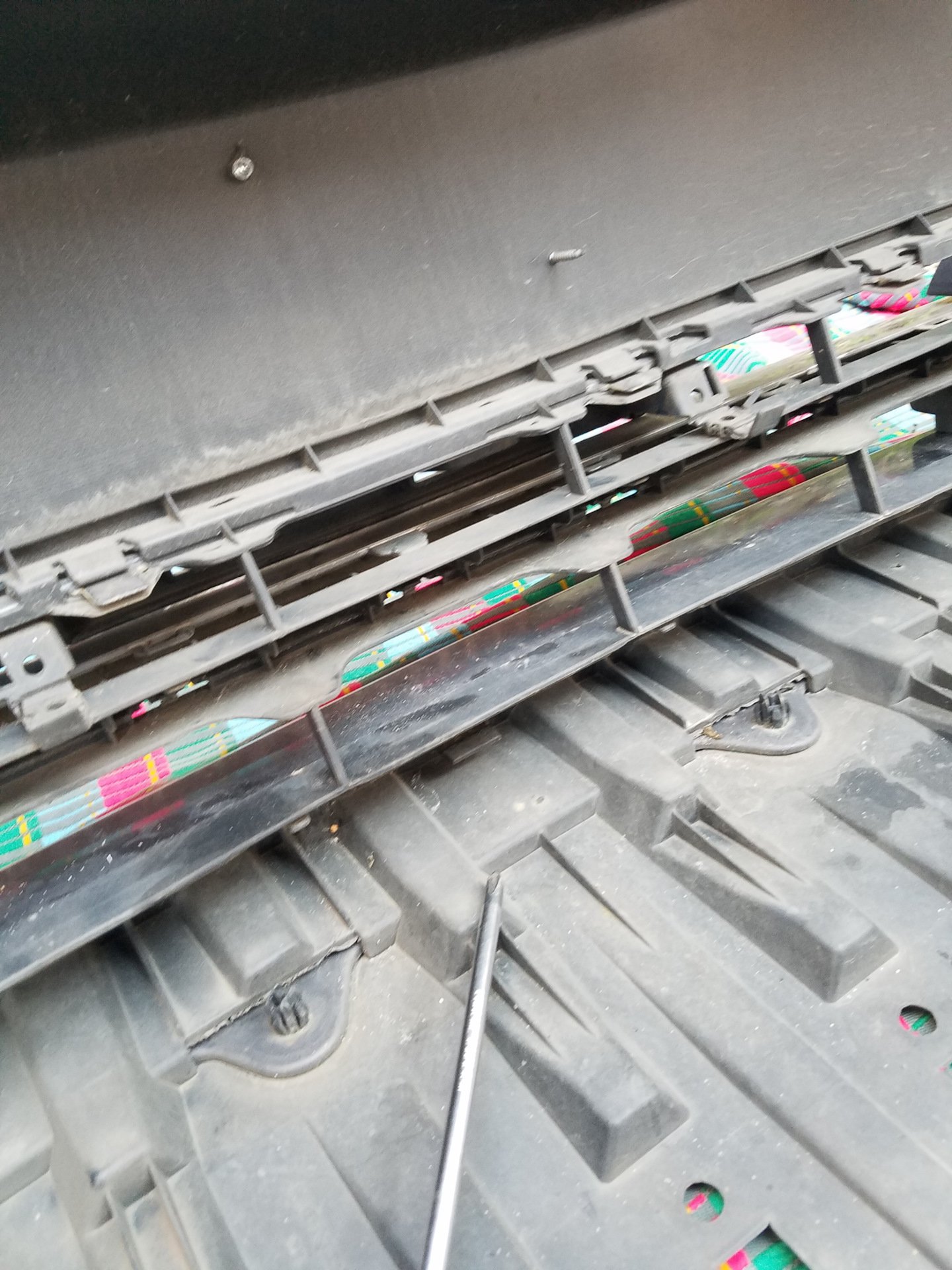

Откручеваем, после играемся что бы отсоединить хромовою накладку. Нужно отщелкивать каждую клипсу .

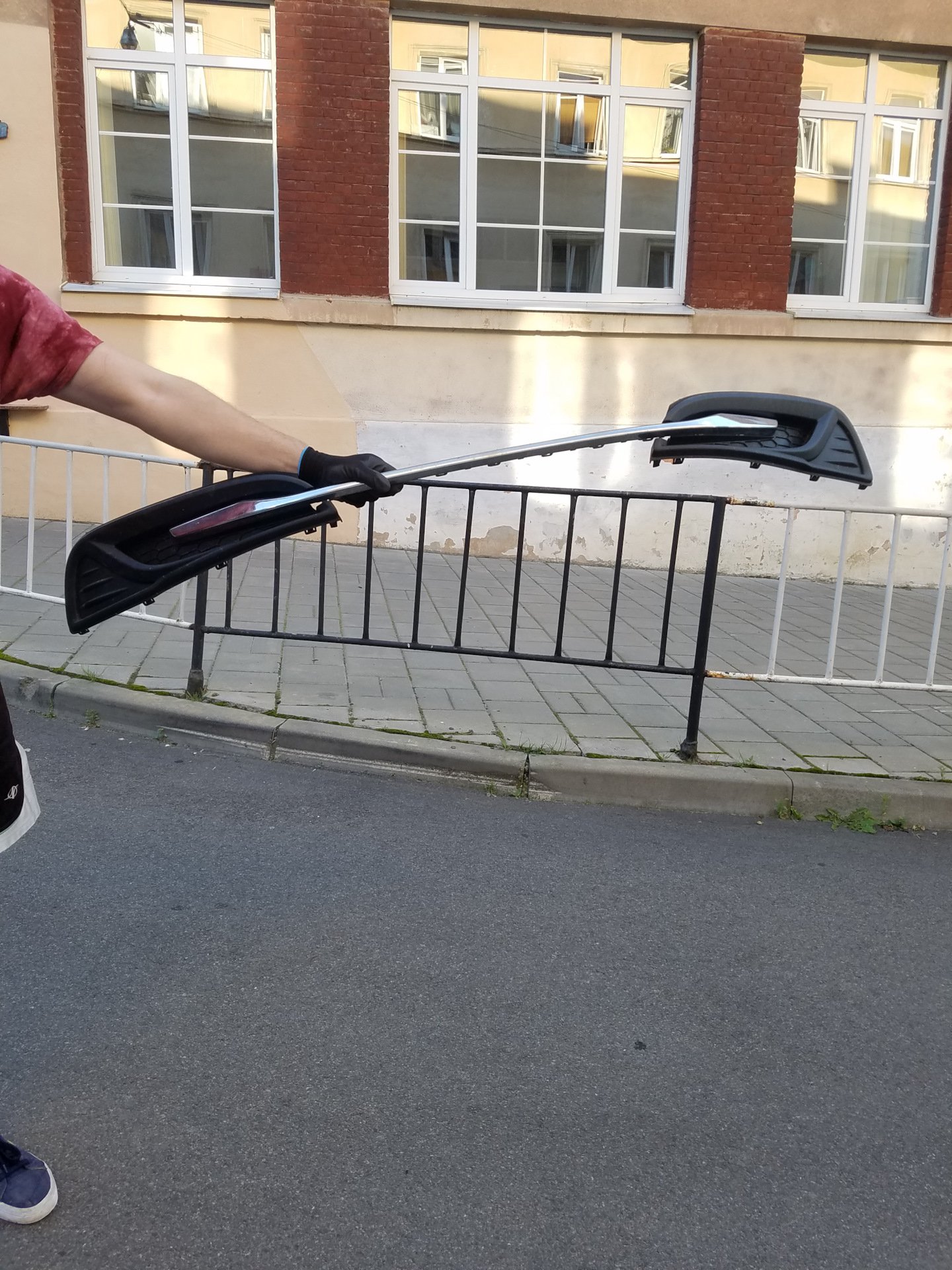

Разобрали )))

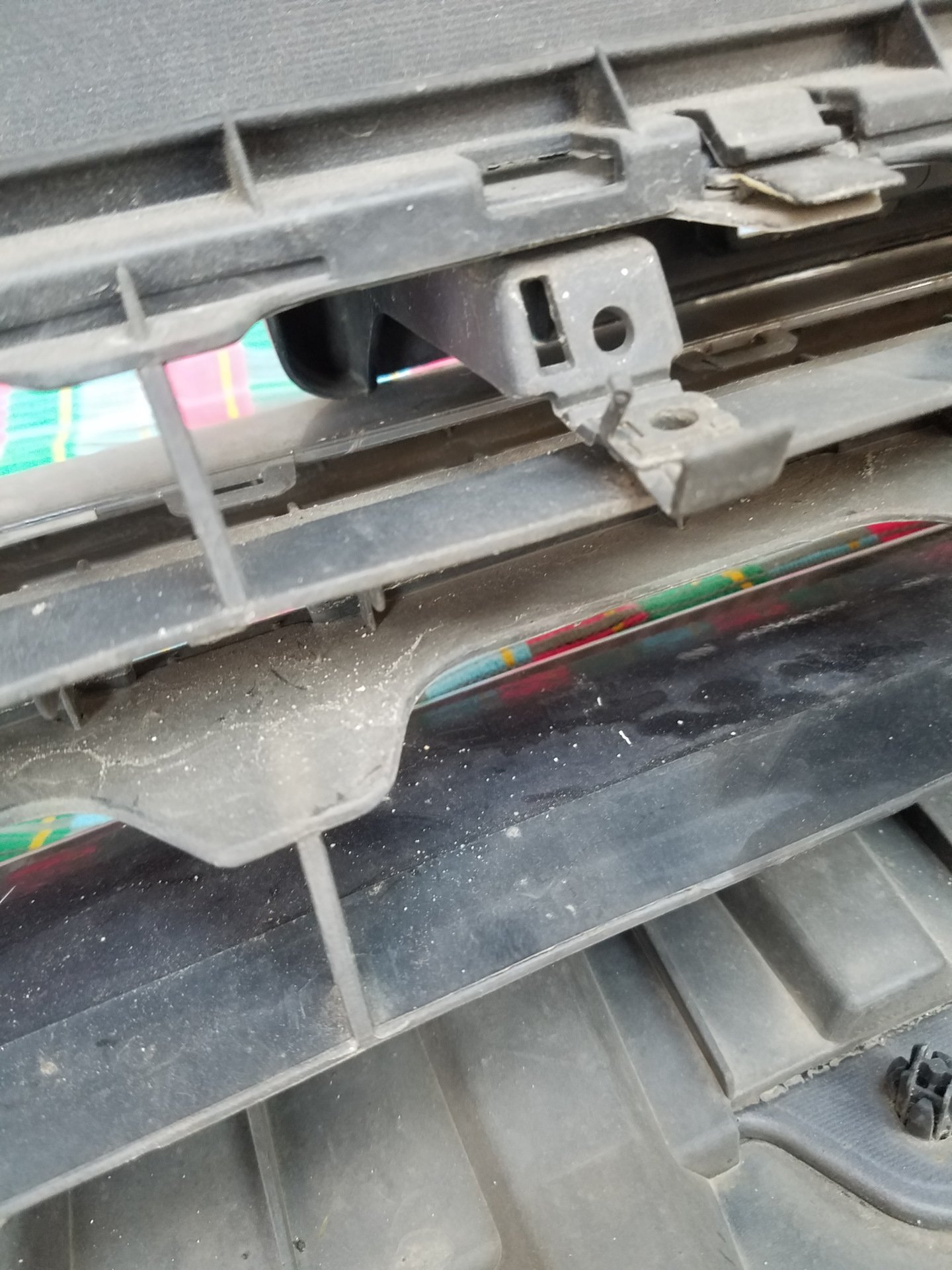

Кстати вот родное крепление под рамку номера.

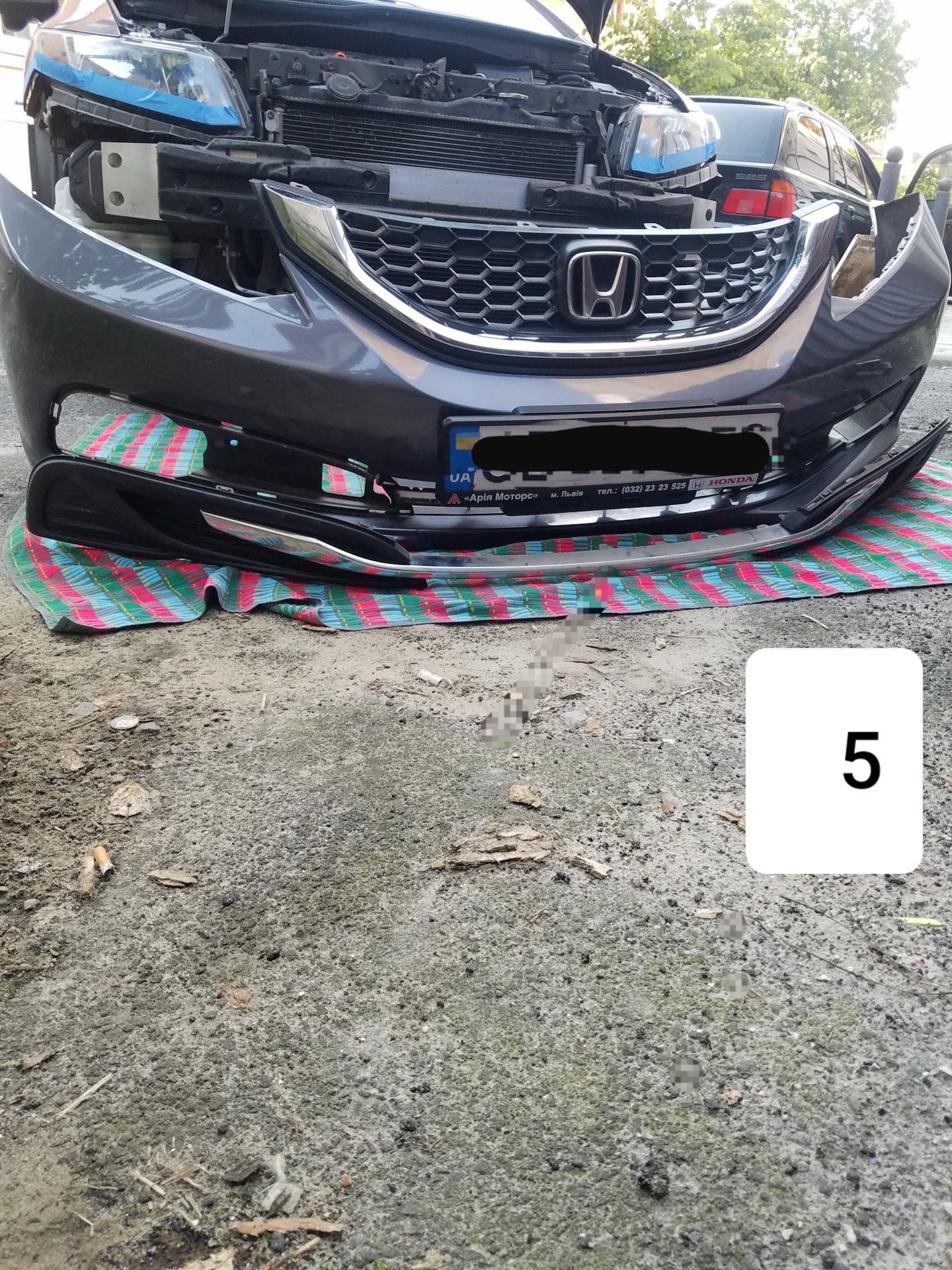

Устанавливаем новые крепления и туманки.

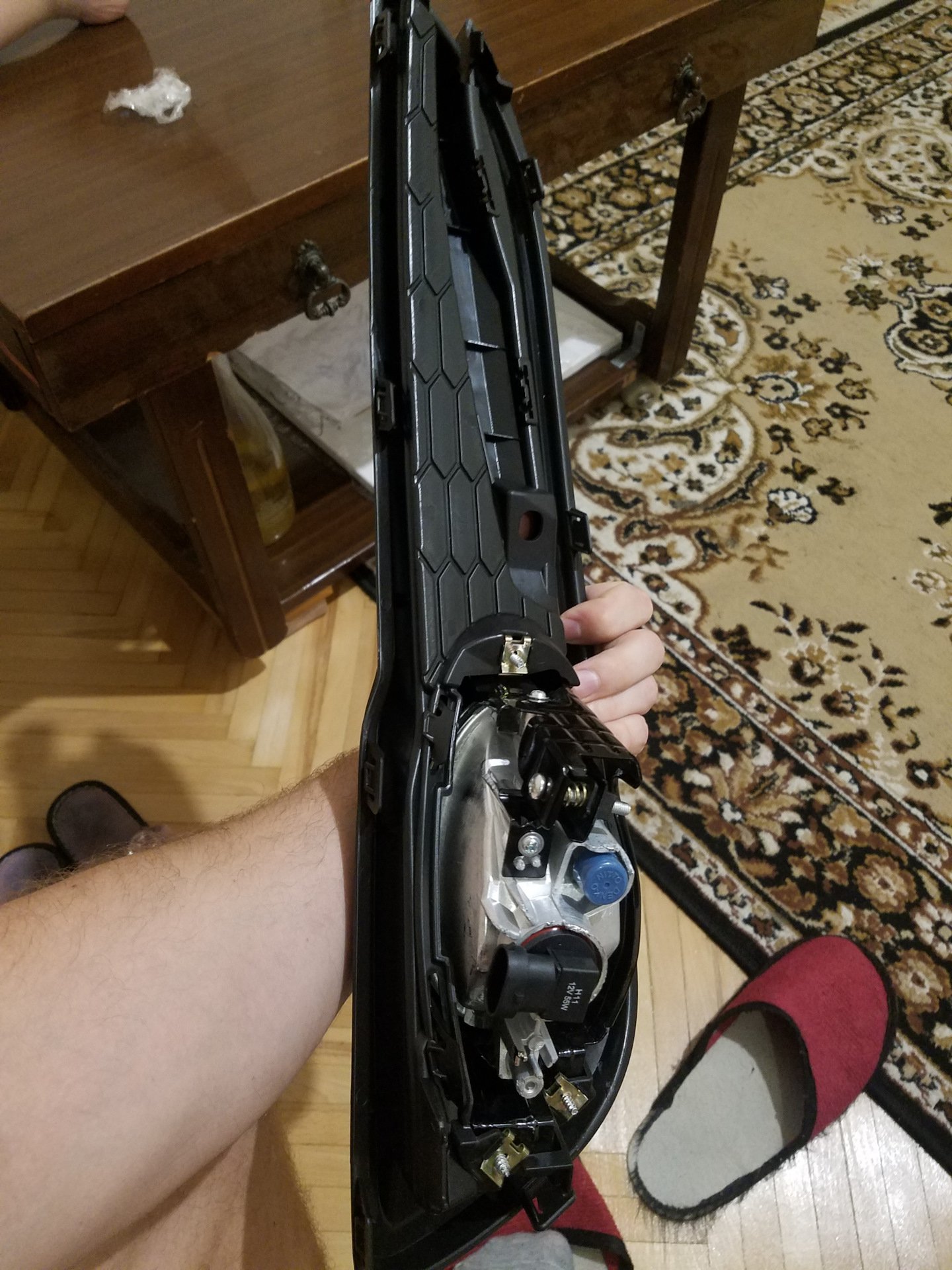

Туманки с креплением



Подключение проводки.

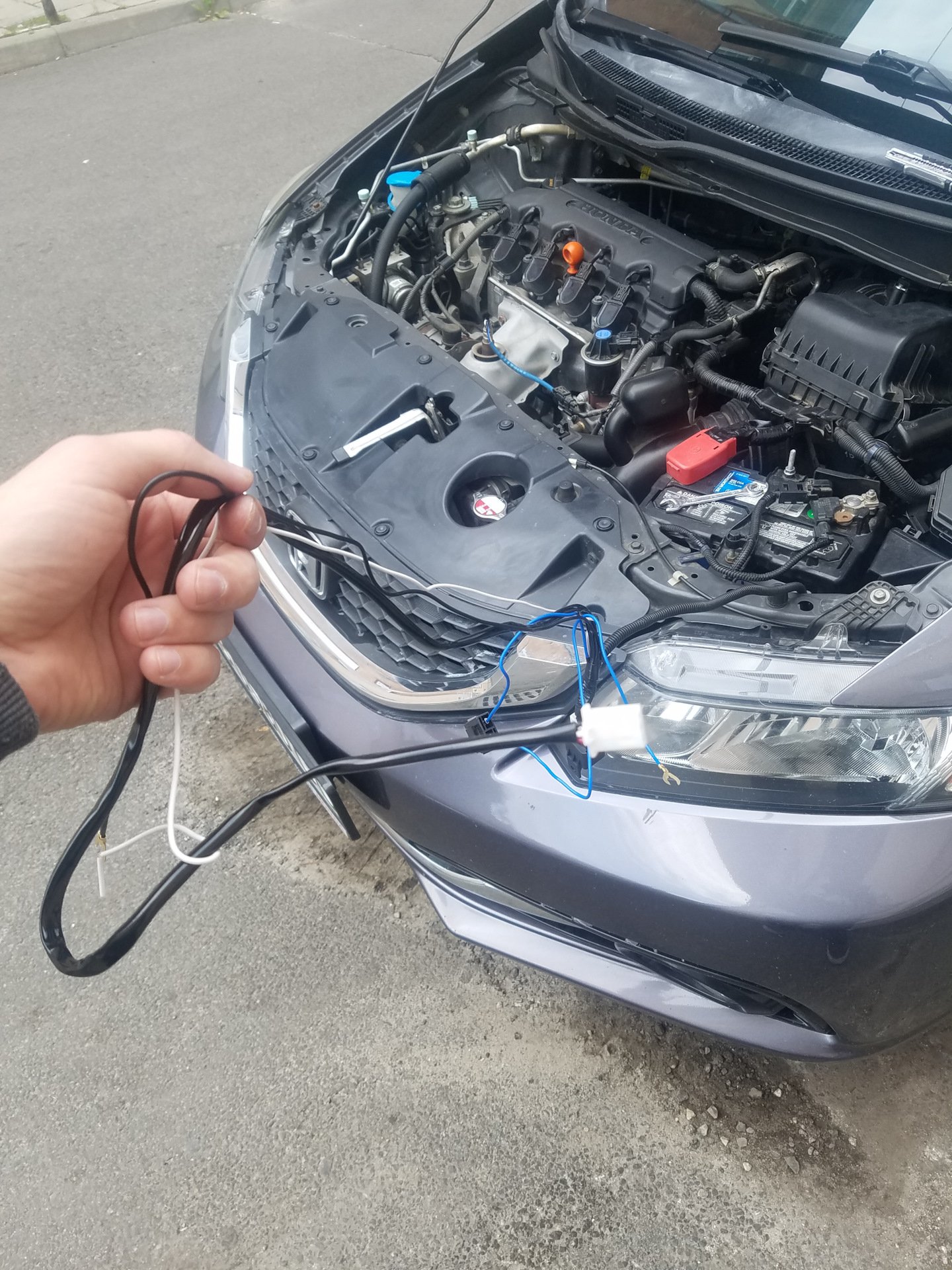

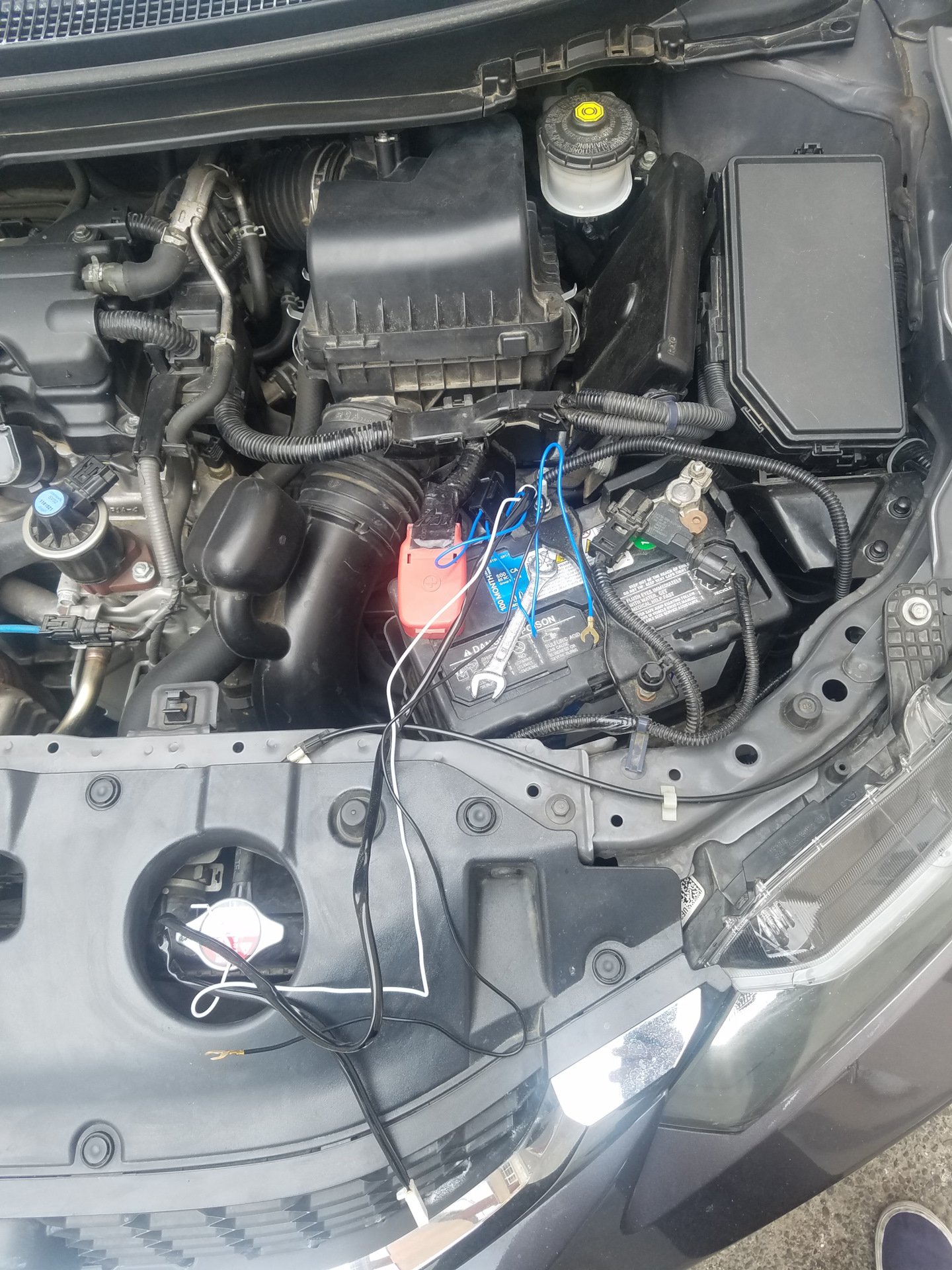

.Прокидываем проводку от аккумулятора к каждой туманке по усилителю бампера. Крепим ее стяжками или изолентой, у кого сколько фантазии. ( фото нету). Сразу можете масу прикрутить на любой болт, я кидал на масу АКБ. После складываем все в обратном порядке.



Провод с предохранителем подсоединяем на + клему АКБ, чорный на масу. Дальше у меня остался отдельный белый провод, который нам нужно протянуть к блоку управления, и розьем с проводом, который идет на кнопку. ( этот белый провод, пускаем с блока на кнопку, кнопкой замыкаем и срабатывает реле, которое в свою очередь включает противотуманки. В подкрылке с водительской стороны вынимаем 3-4 пистона, отгибаем подкрылок (фото не сохранилось). Там на кузове будет чорная заглушка, вытаскиваем ее. (Я в ней сделал отверстие и просунул в салон авто провод на кнопку и белый плюс .

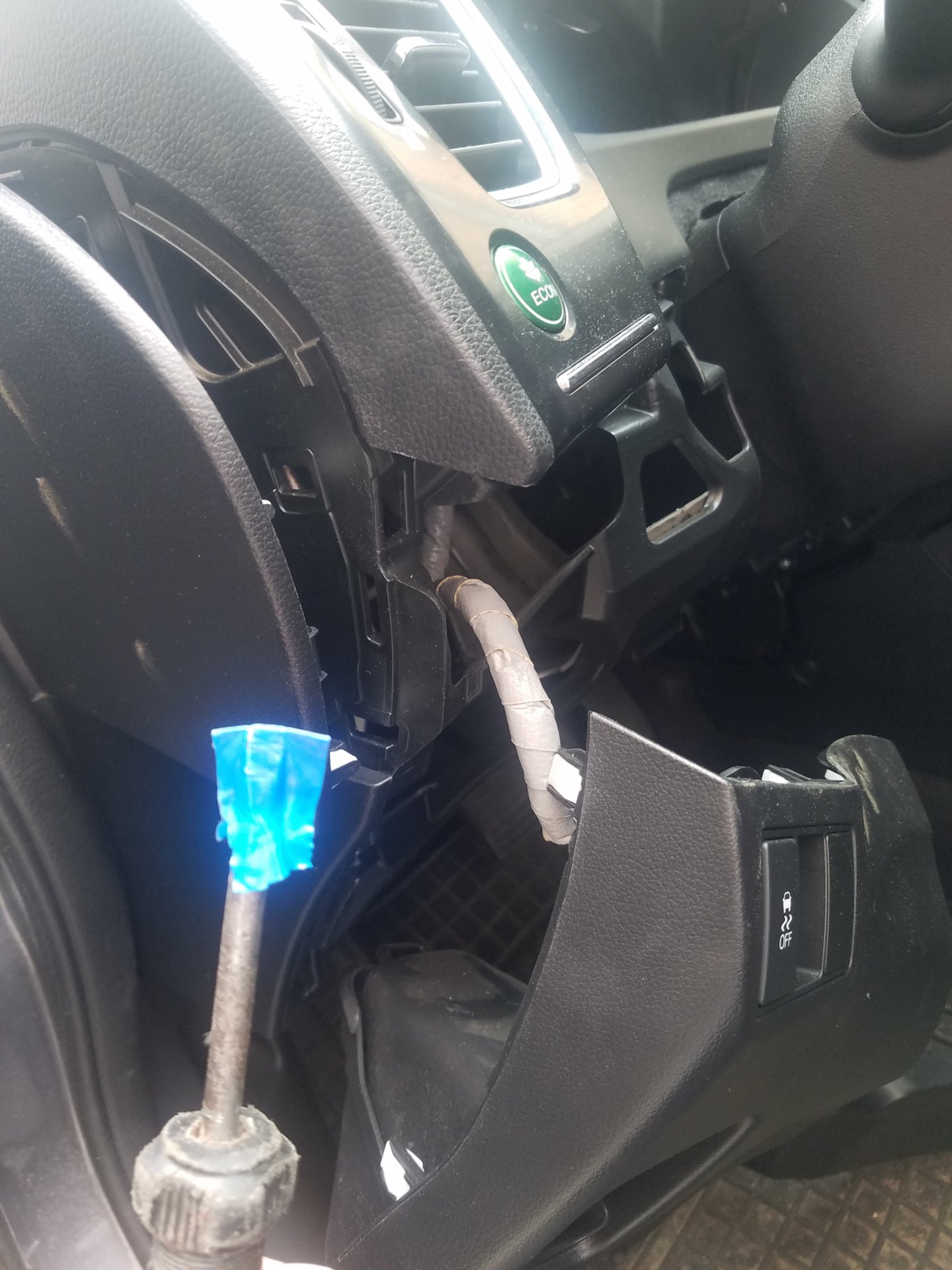

Аккуратно выдергиваем часть панели, она на защелках.

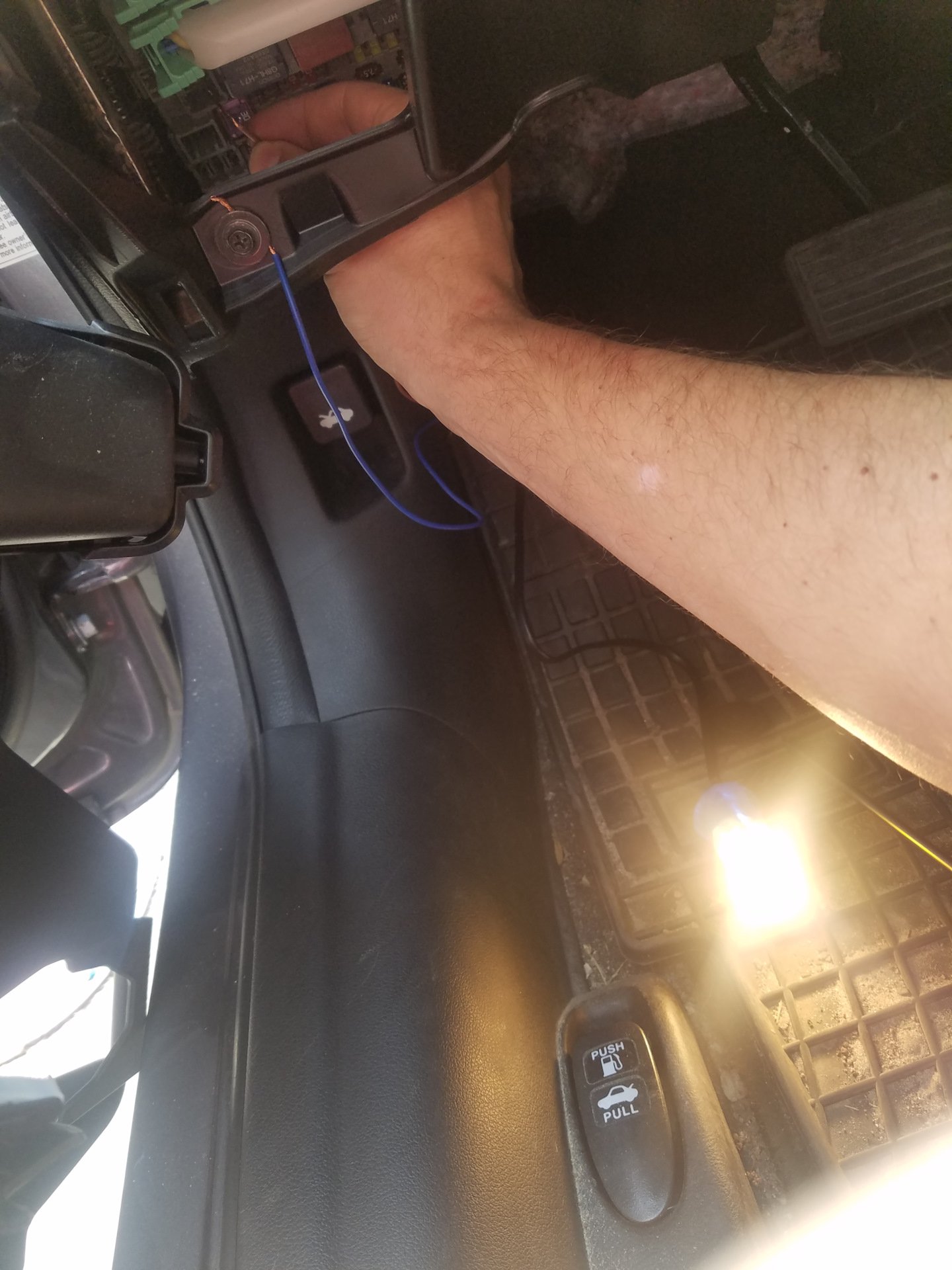

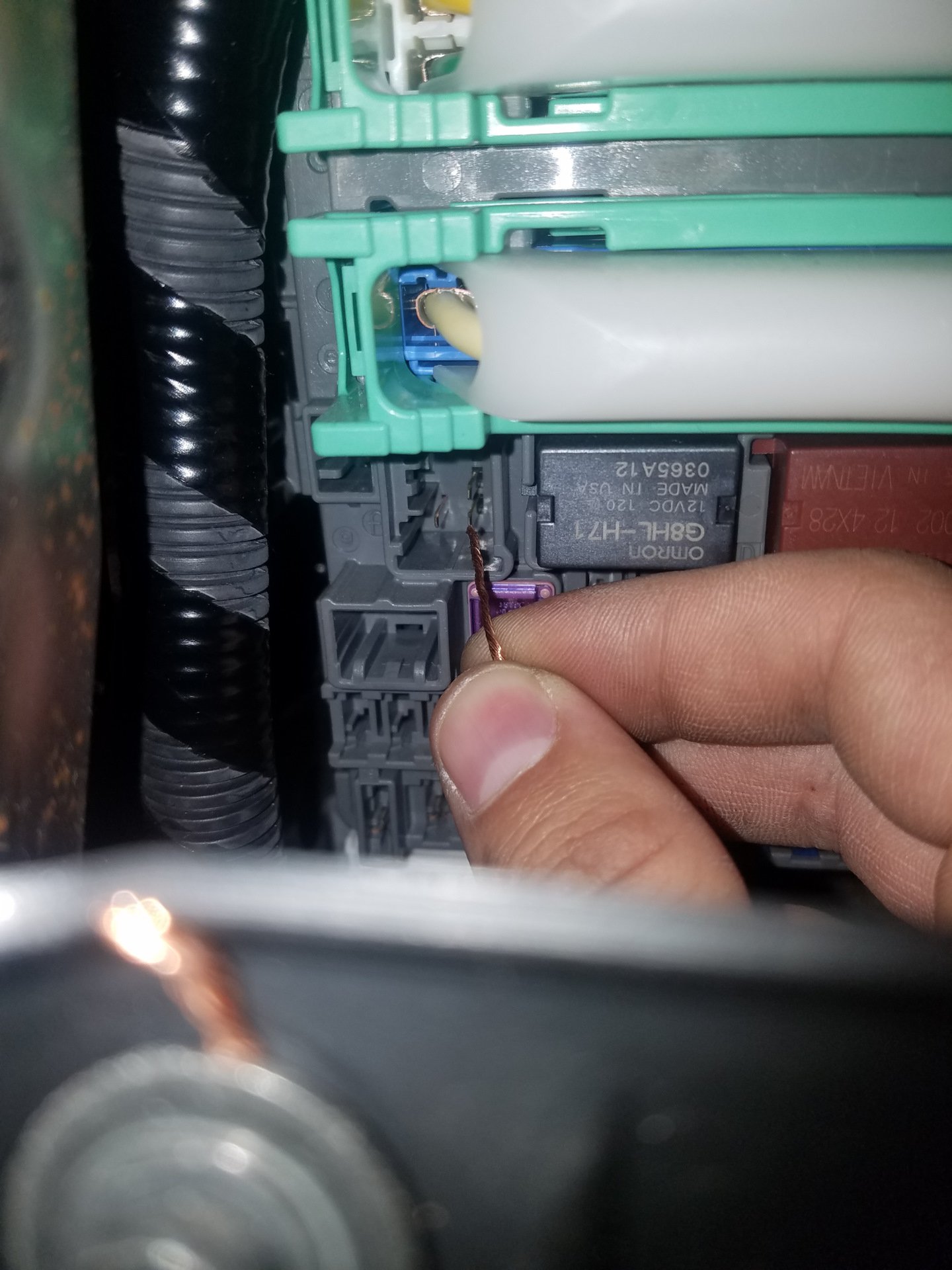

Делаем контрольку если нету тестера. Ищем плюс в блоке управления ( на фото)



Провод обжимаем и одеваем на клему

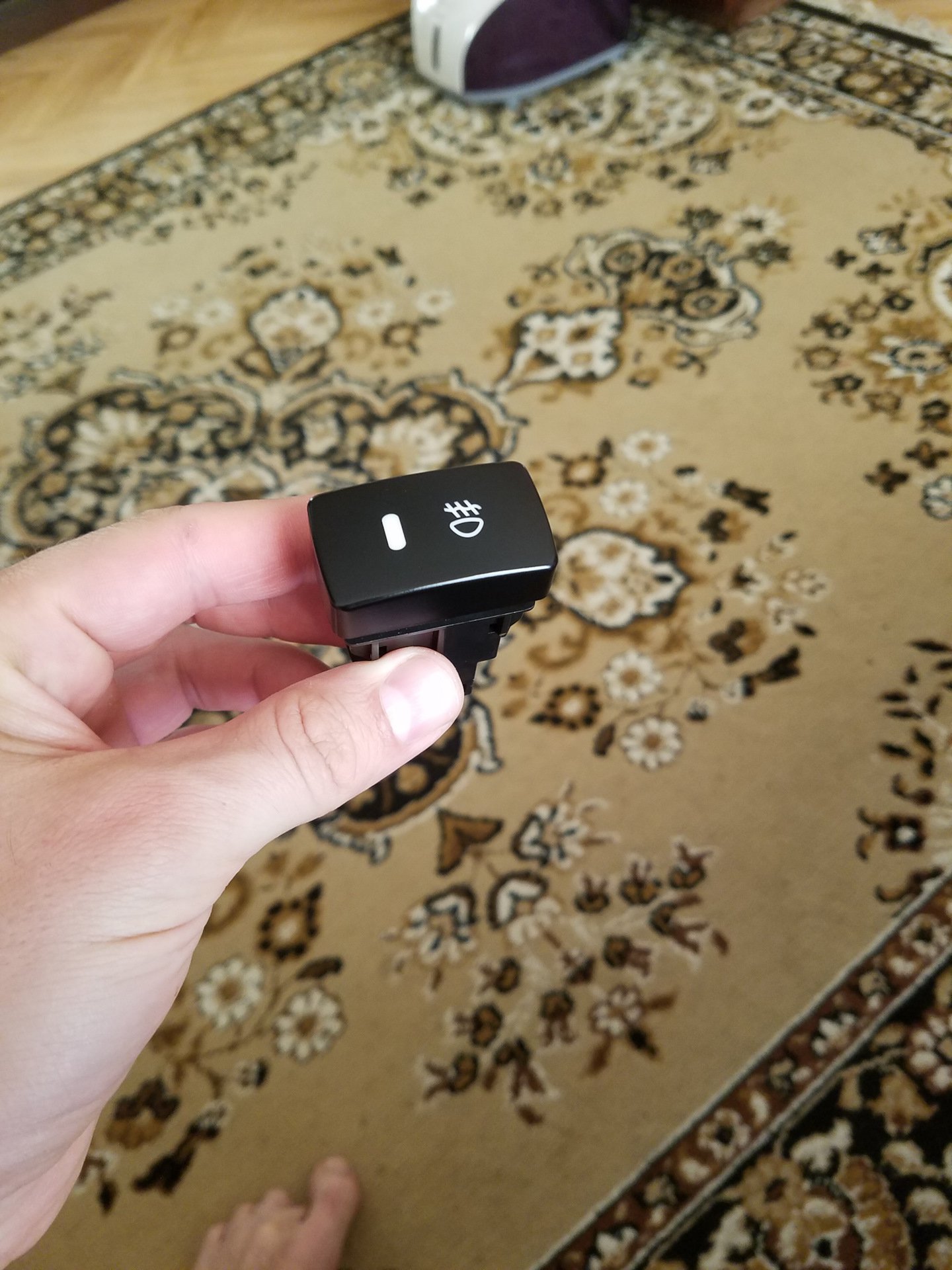

Подсоединяем, вставляем кнопку. <img src=

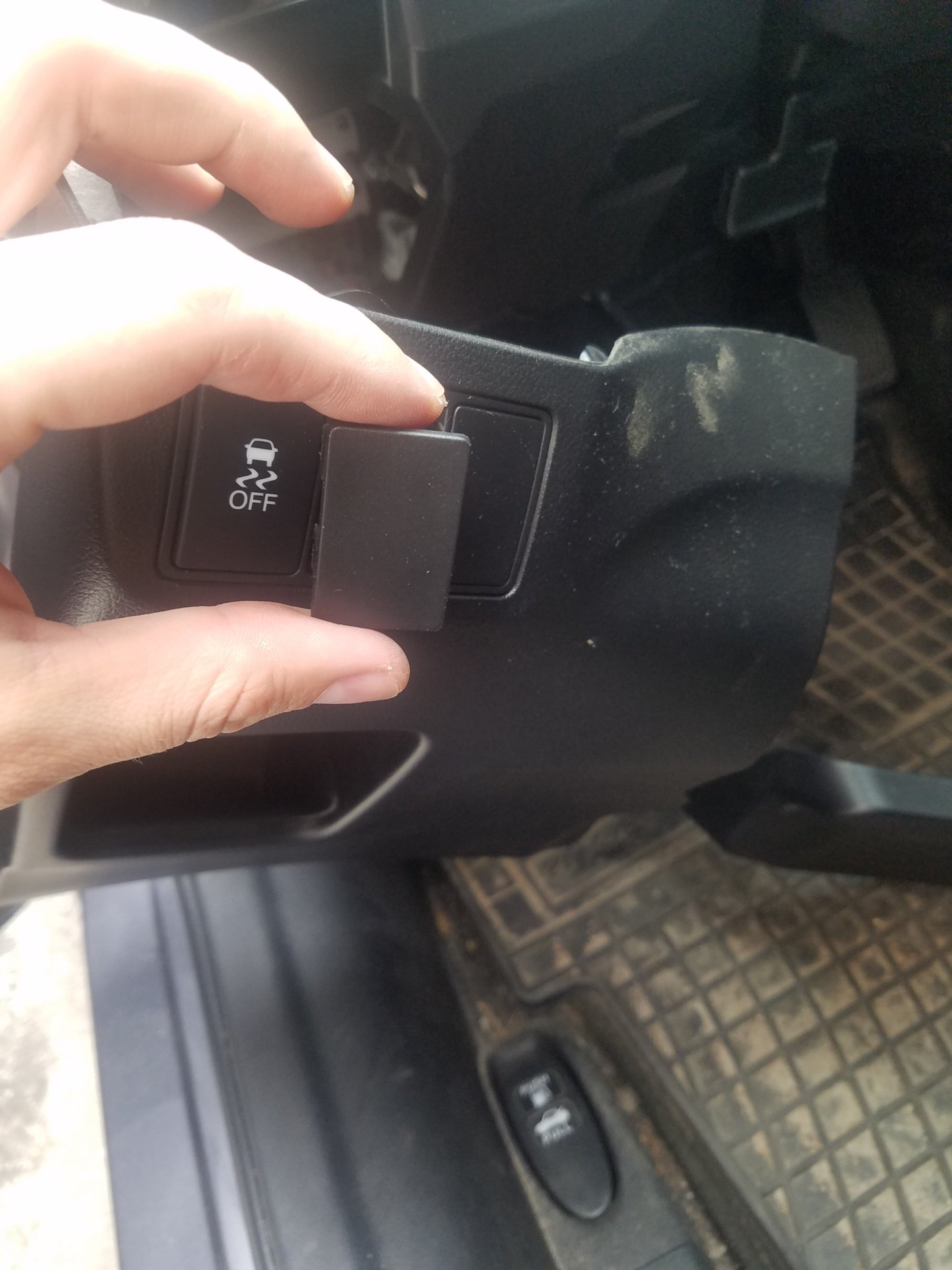

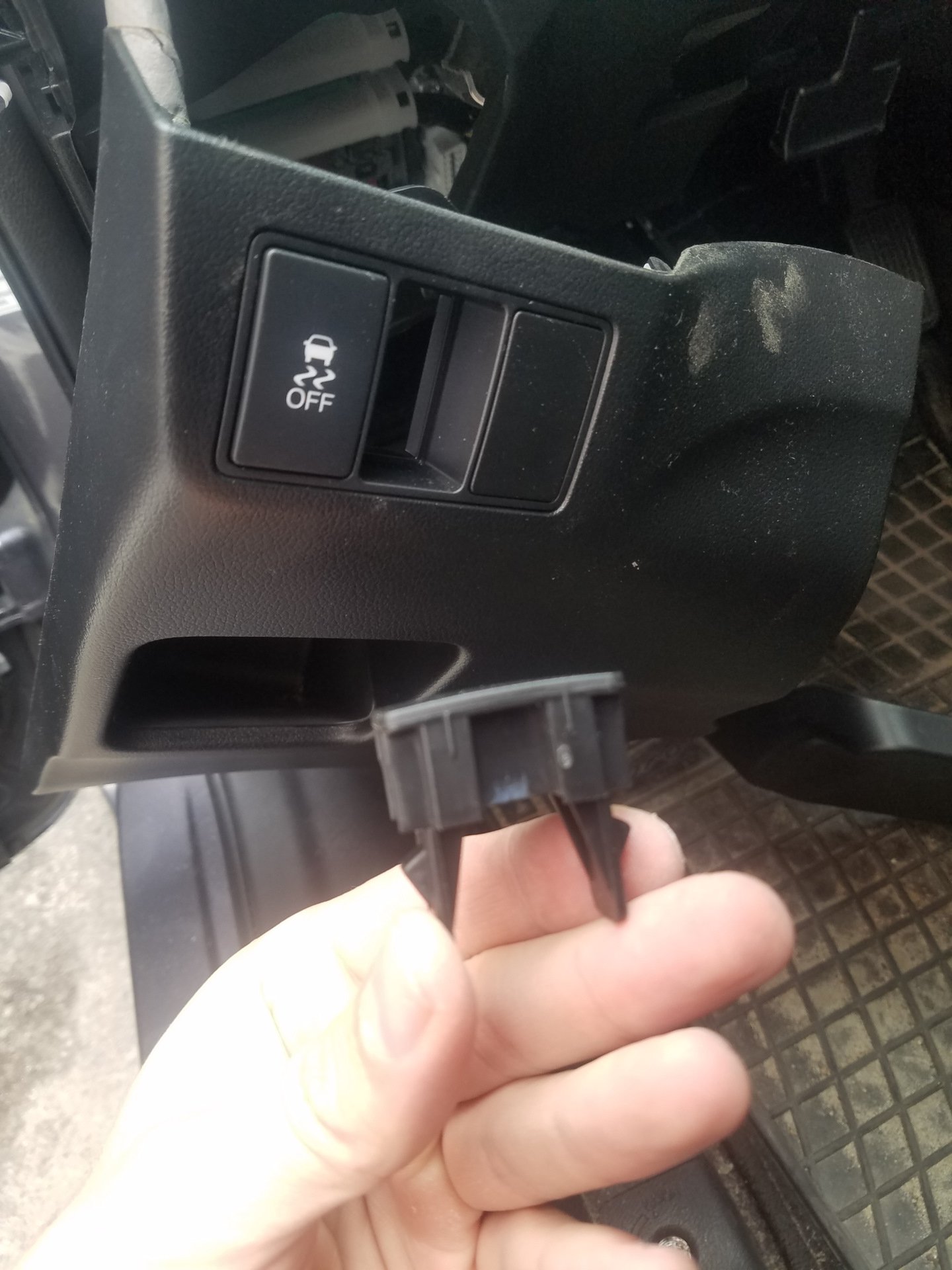

Вместо заглушки кнопку



Кнопка оказазалась немного больше, паяльником подрезал ))) встала

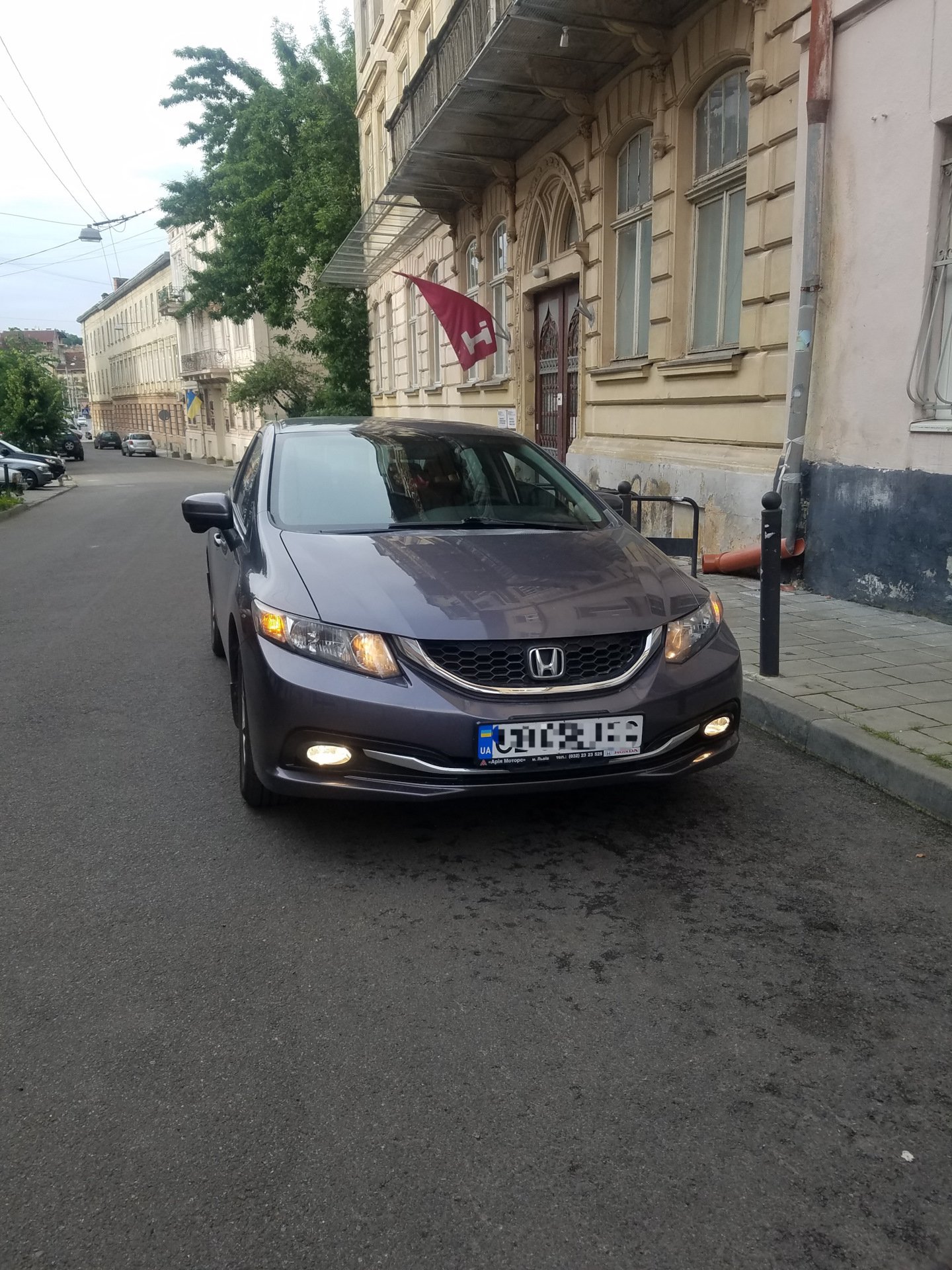

Готово



Готово. Проверяем. Туманки должны включаться только с габаритами. Собираем в обратном порядке.">
