Заміна радіатора пічки на Hyundai Santa Fe

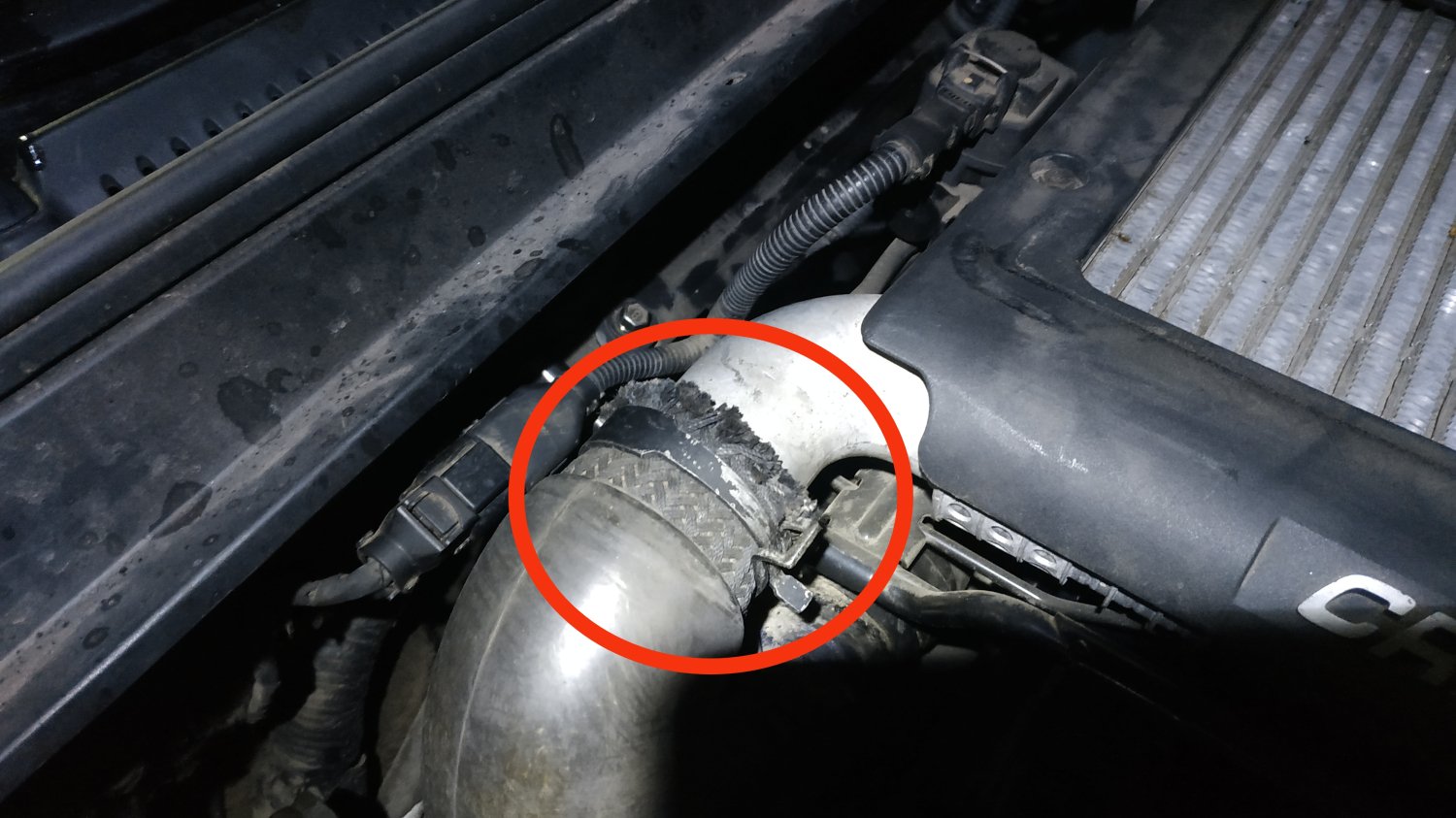

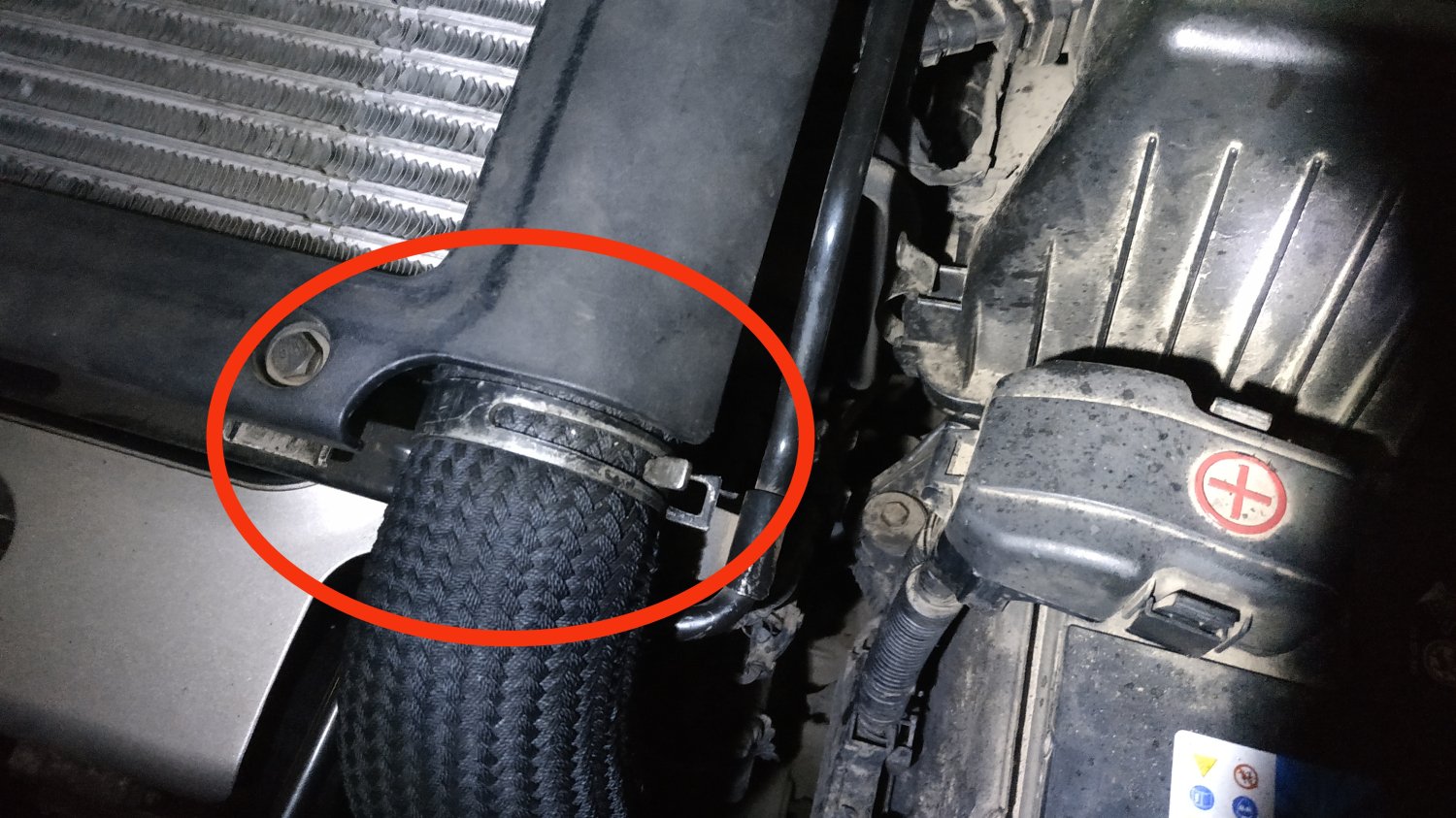

Заміна радіатора пічки на Hyundai Santa Fe 2006р. 2.2дизель. Починаєм з того що потрібно від'єднати і зняти інтеркулер щоб був кращий доступ. Знімаєм патрубки інтеркулера

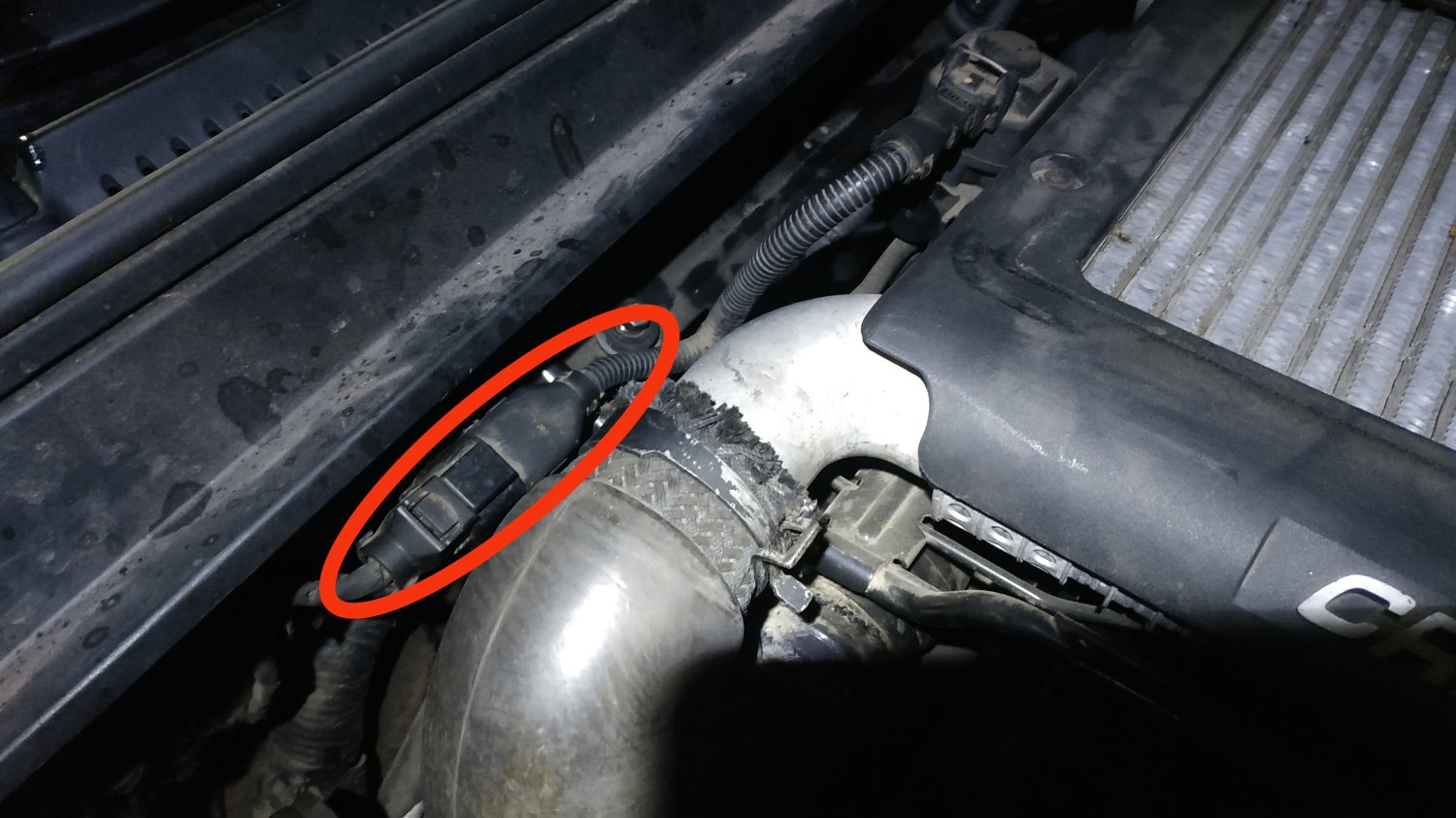

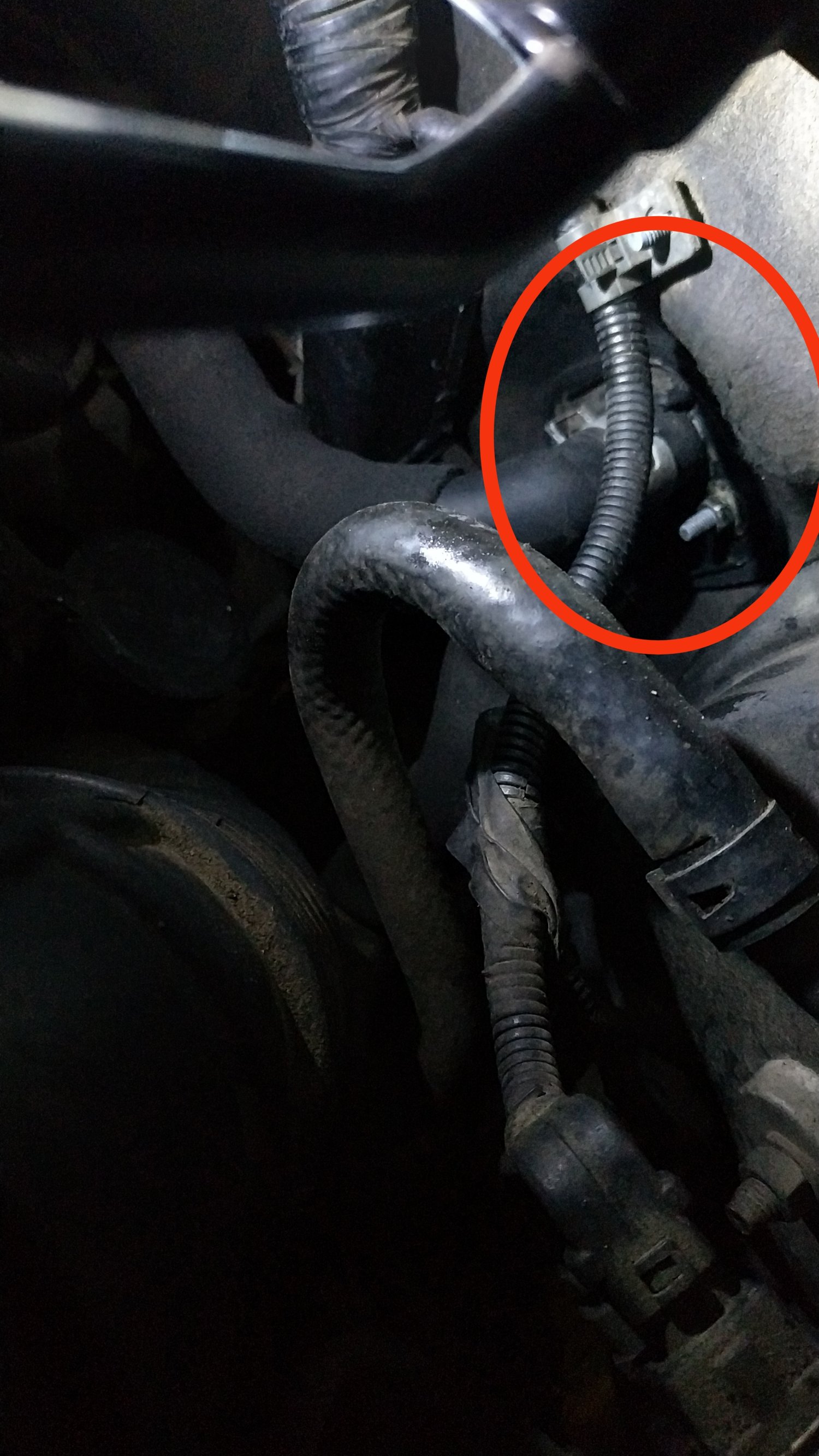

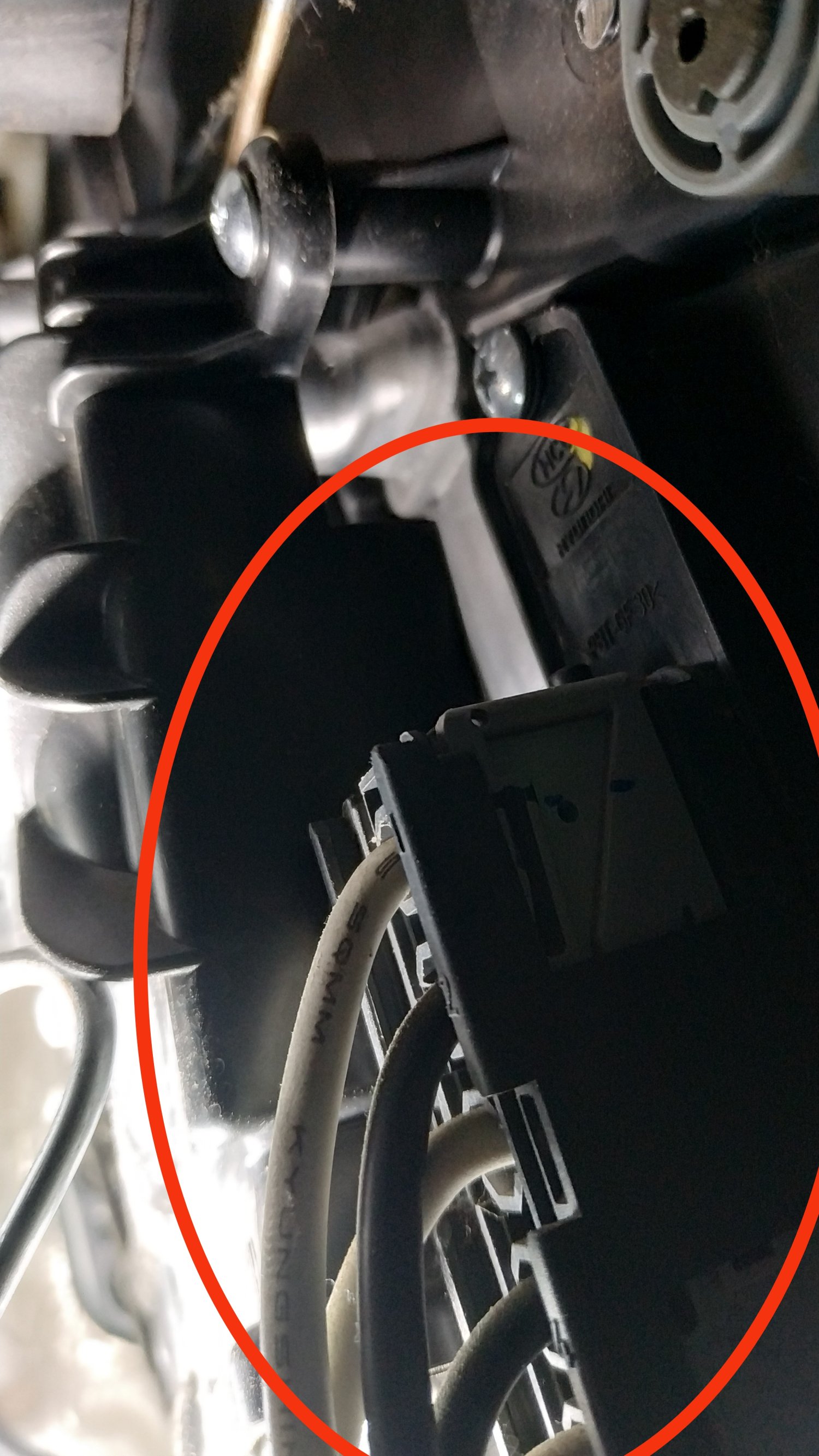

Відєднуємо розєм
Знімаєм вакуумні трубки, запамятовуємо як були встановлені

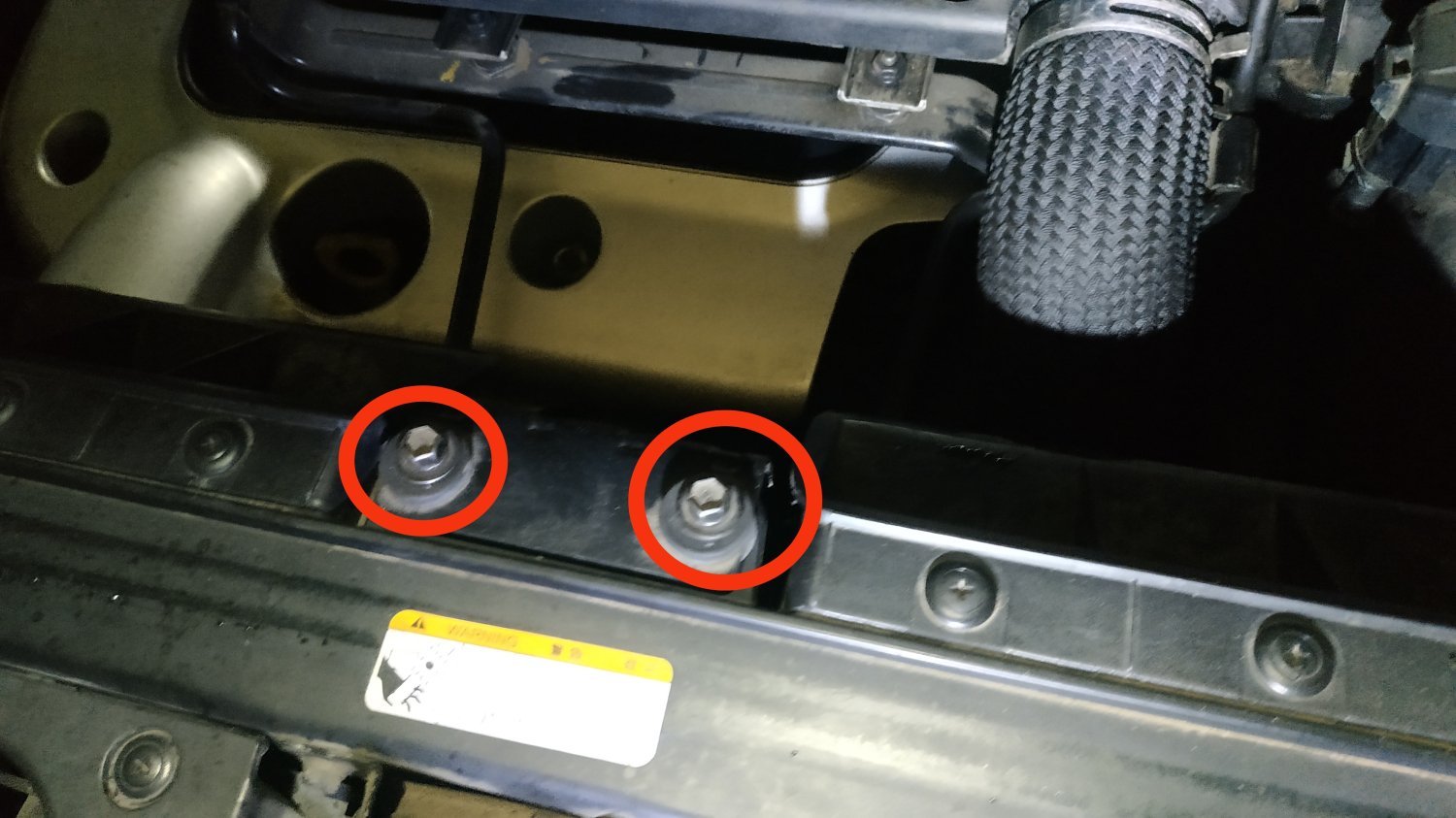

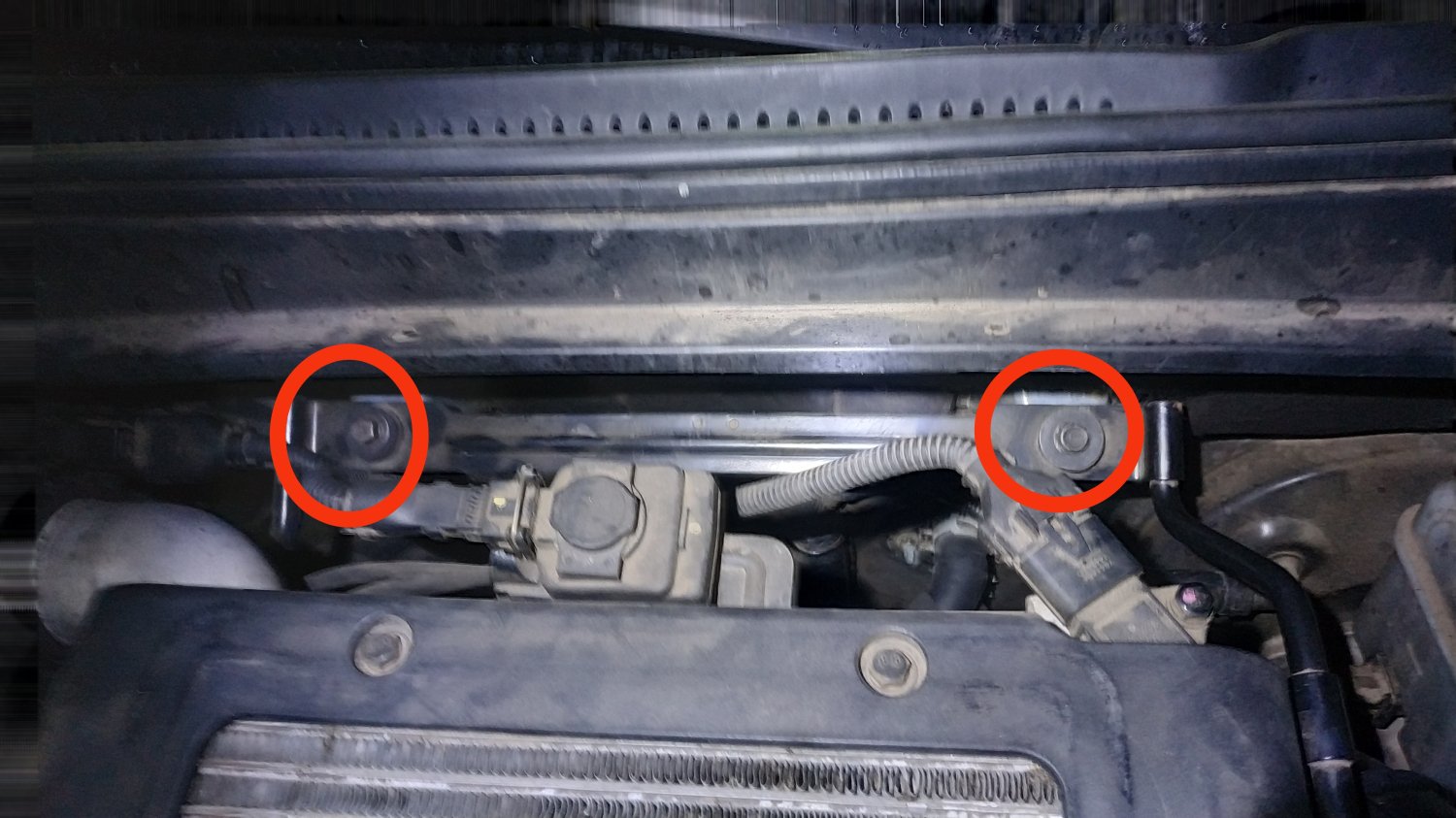

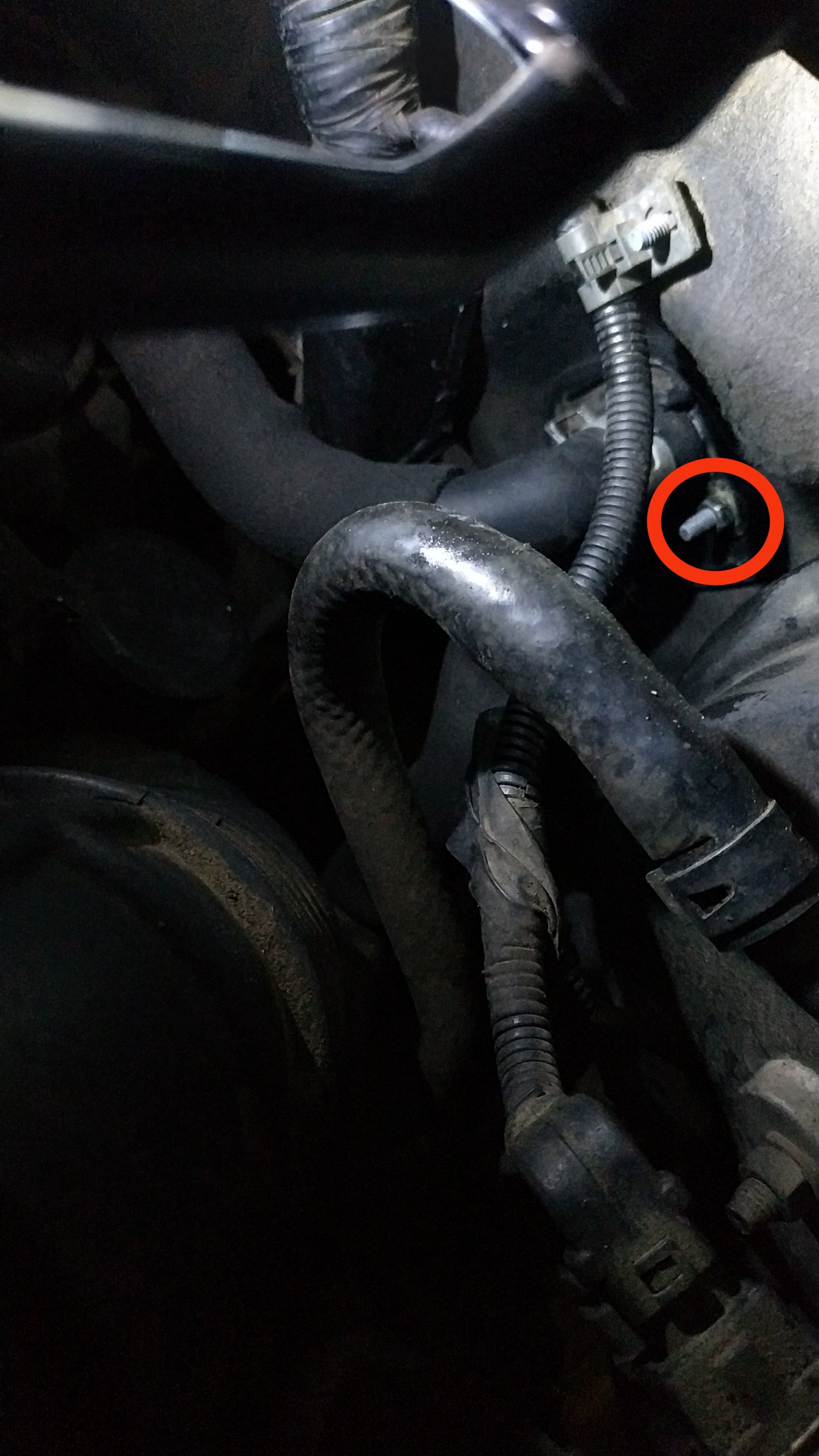

Відкручуєм 4тири болти
Знімаєм інтеркулер разом з кріпленням, відкладаєм в сторону.

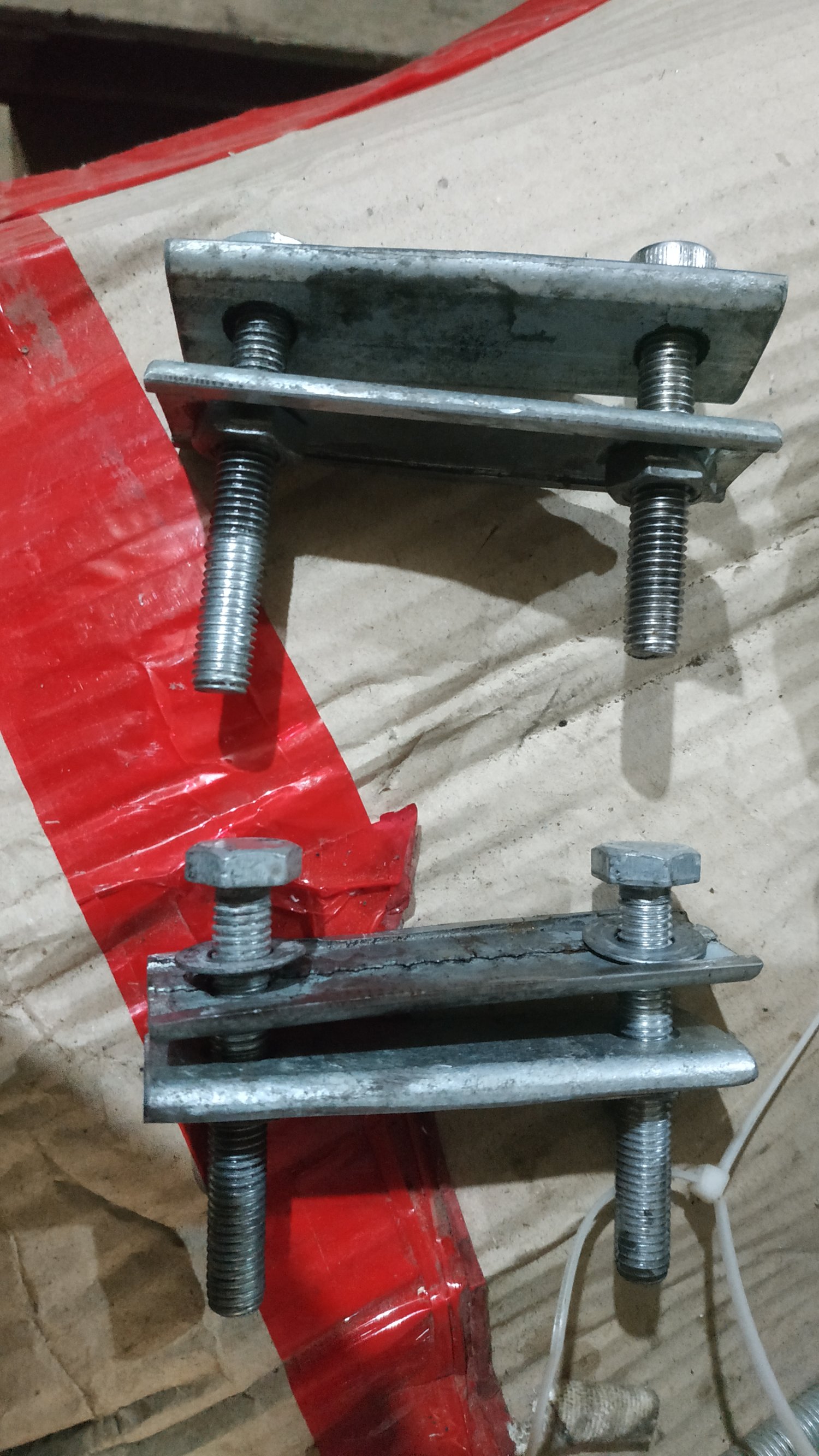

Вдіваєм (в моєму випадку саморобні зажими )

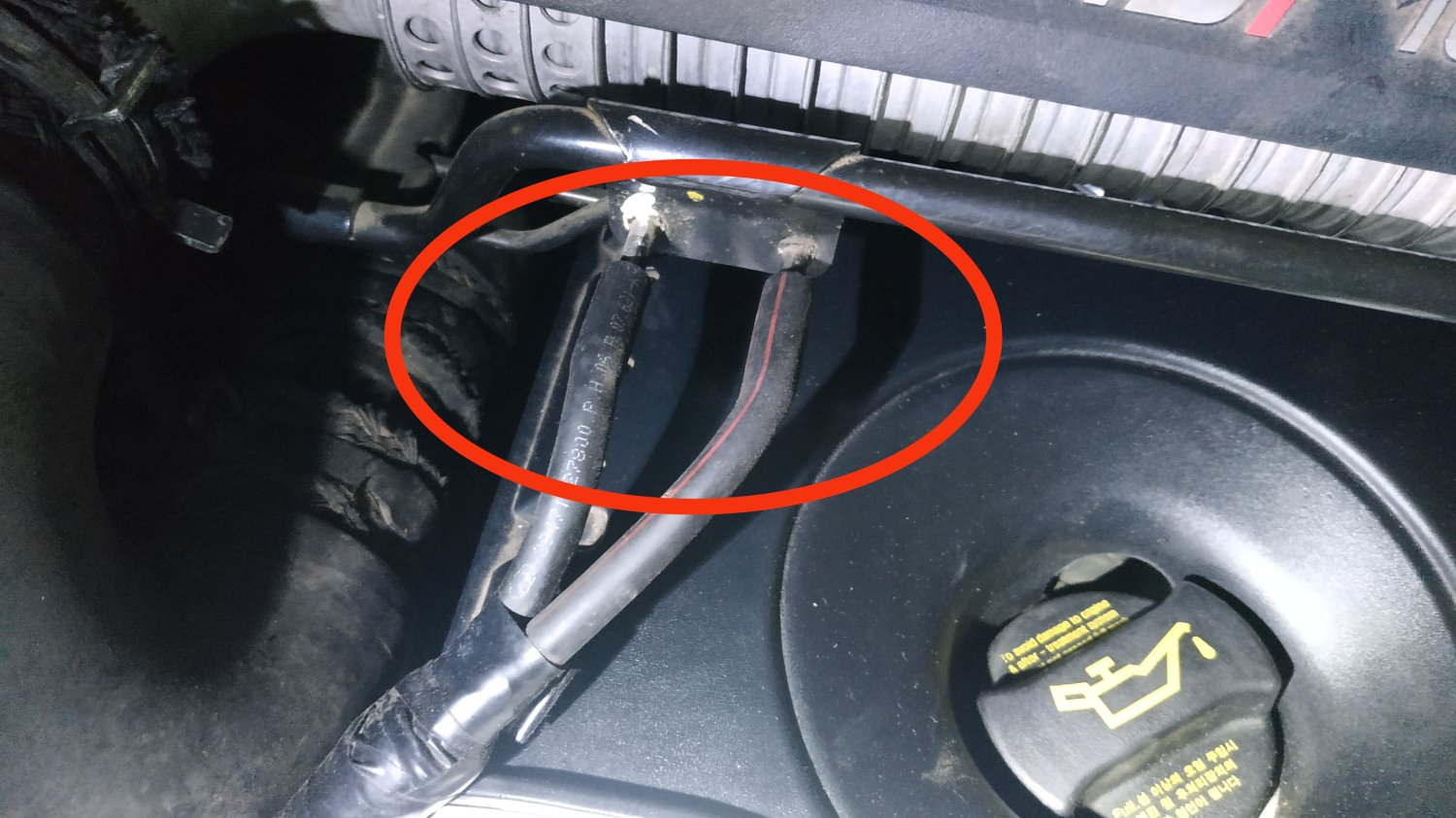

на випускний і випускний патрубки, що ведуть до пічки, щоб не злити з мотора лишнього антифризу. Підставляємо ємність під трубки радіатра пічки,щоб не розливати лишнього, знімаєм хамути і патрубки з трубок
видуваєм оставшийся антифриз з радіатора пічки. Відкручуєм дві гайки зверху і знизу

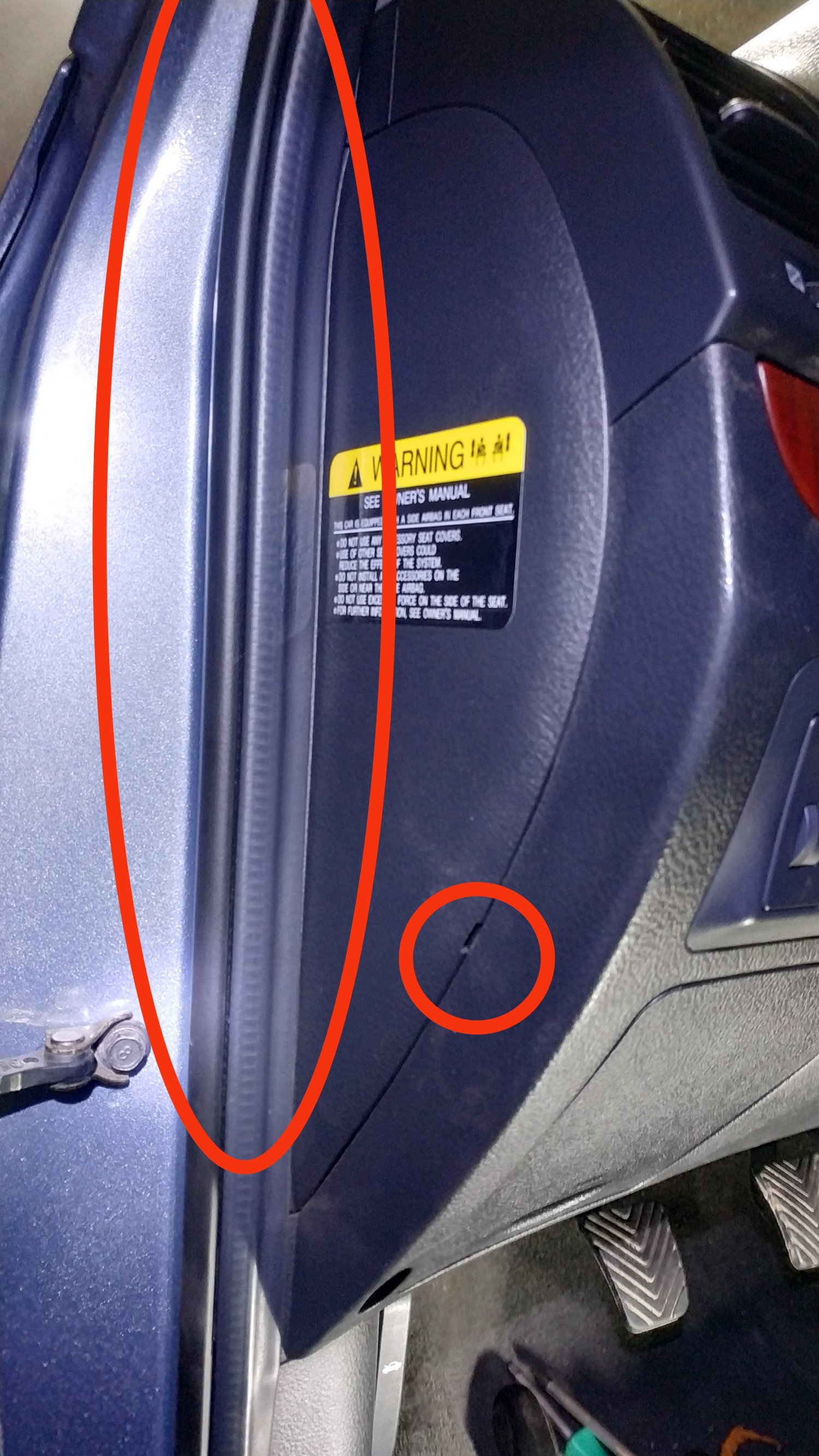

Витягуєм бляшку і резинку фіксації трубок.І можна переходити в салон.В салоні знімаємо трохи ущільнення дверей і підіваєм бокову панель.

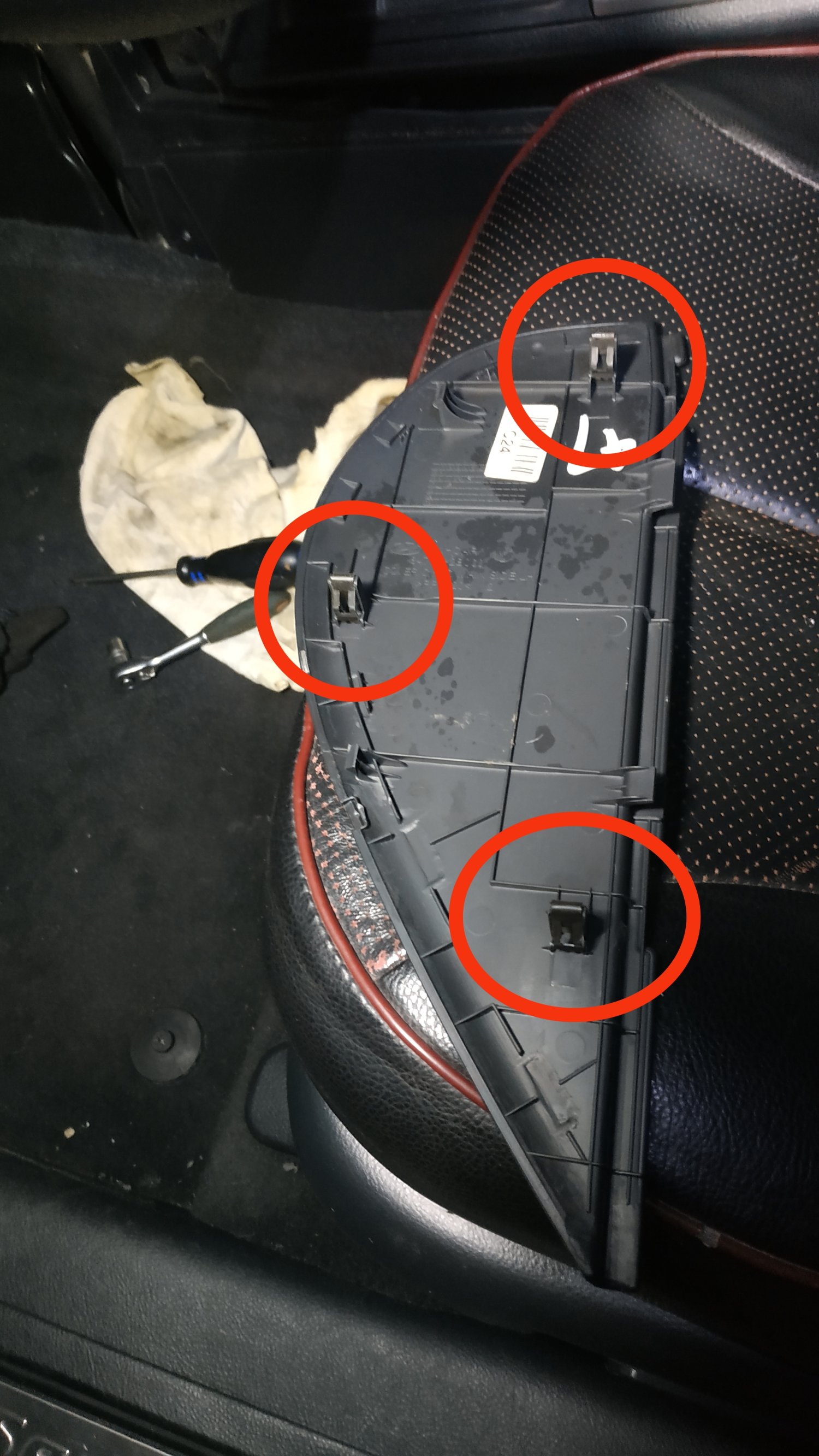

Вона на трьох фіксаторах

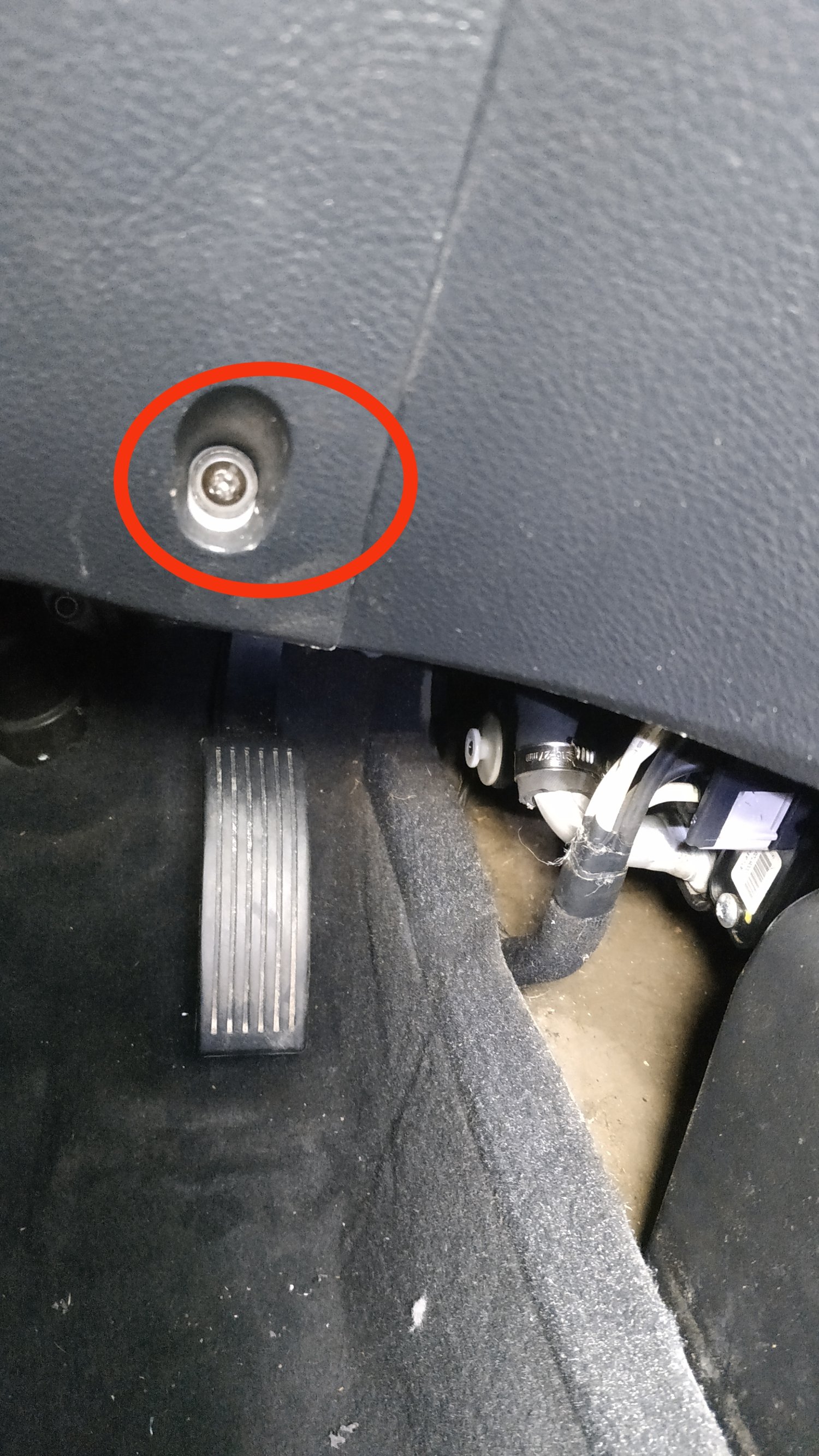

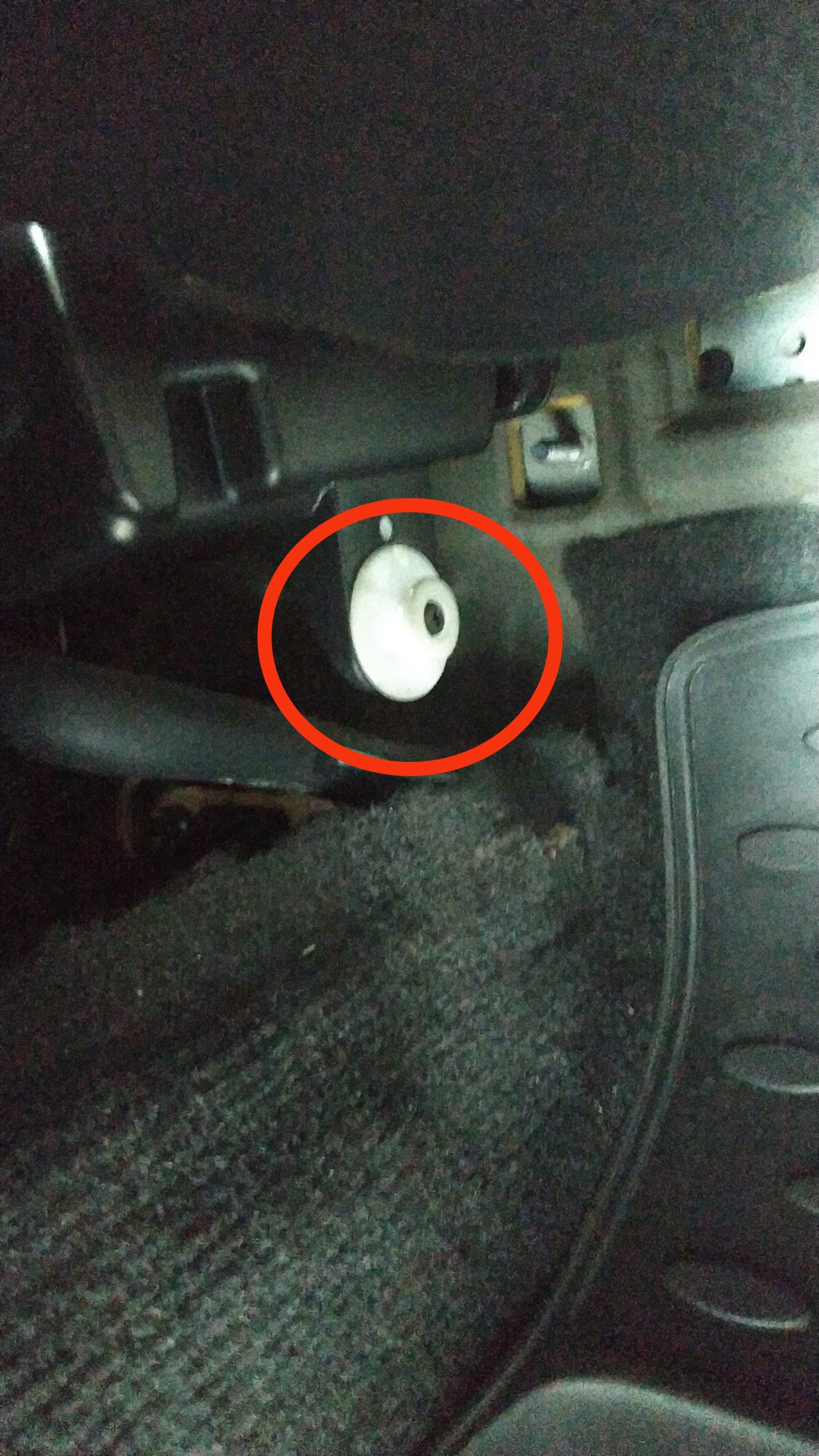

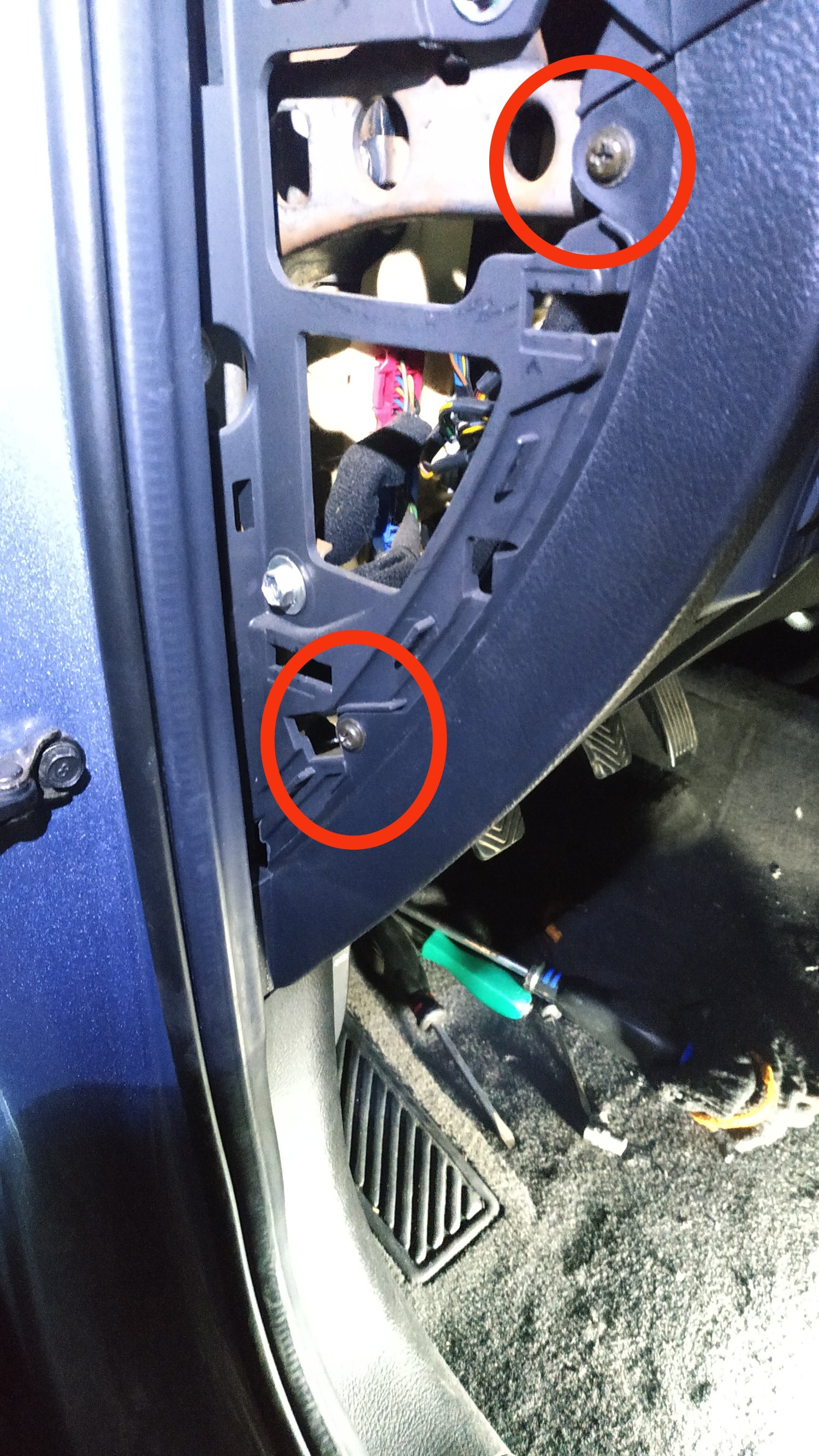

Відкручуєм нижню панель, що під рулем

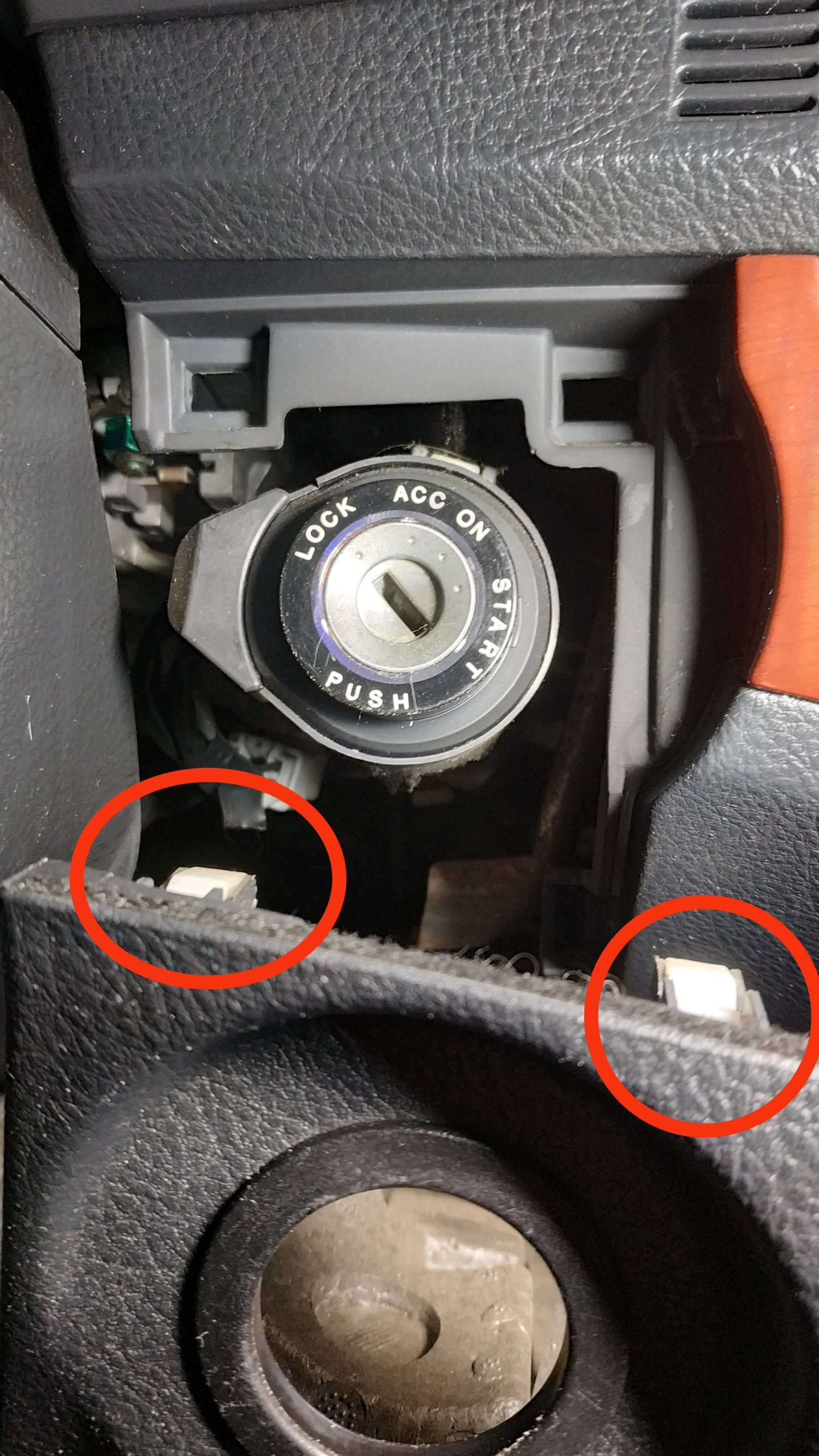

Тягнем її зверху на себе, вона на 5ти фіксаторах

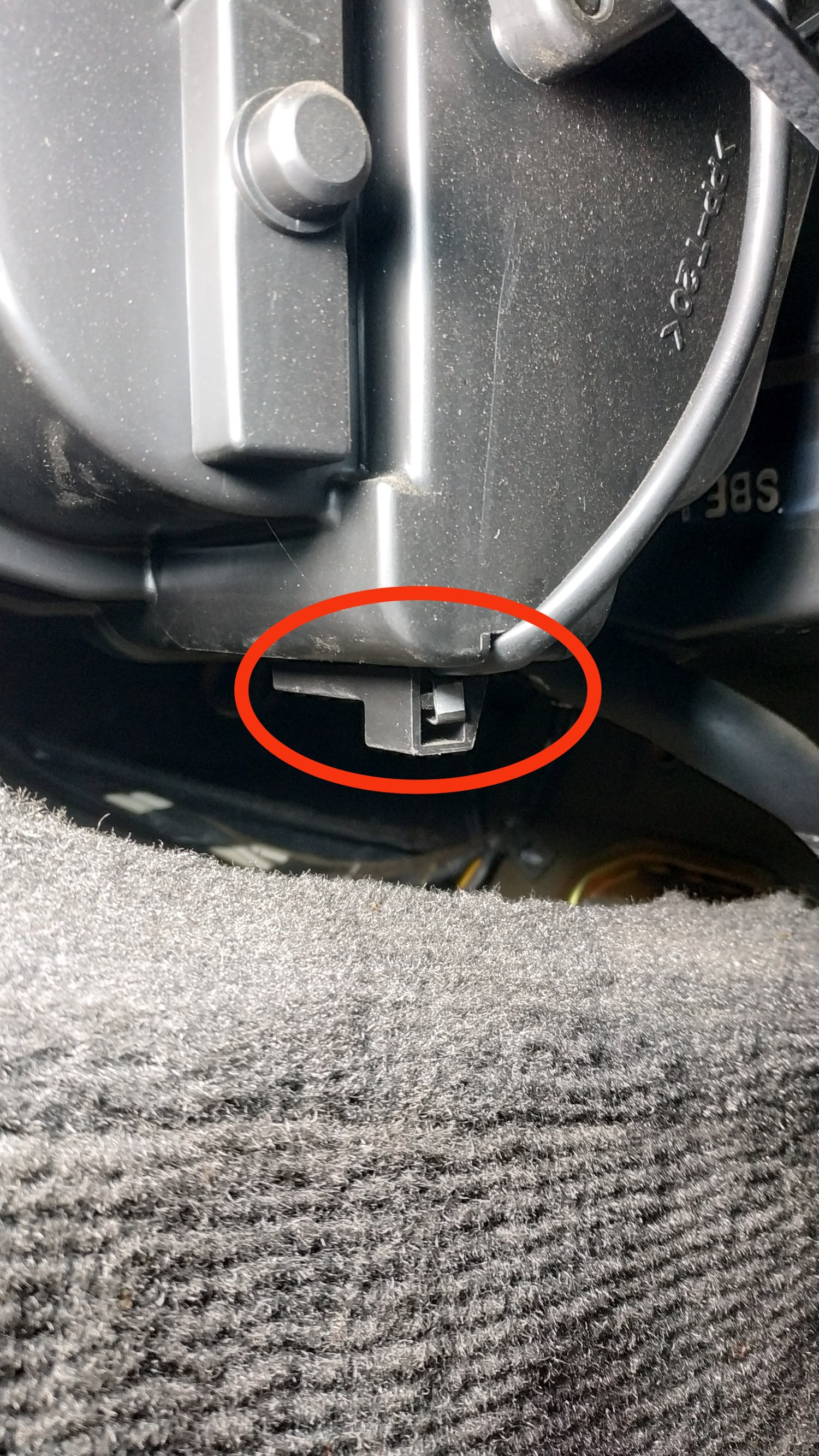

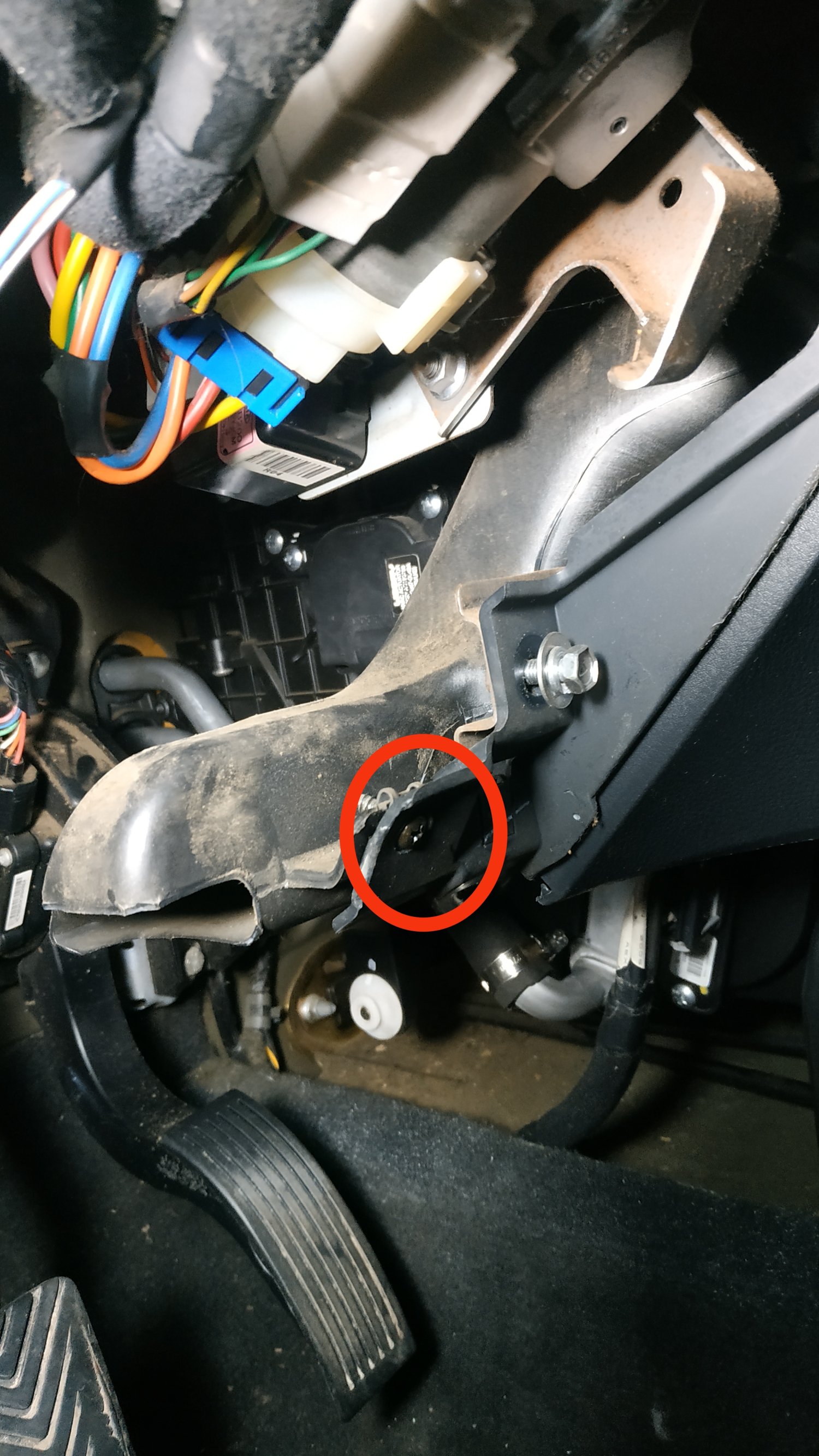

Знизу біля порога потрібно від'єднати акуратно замок

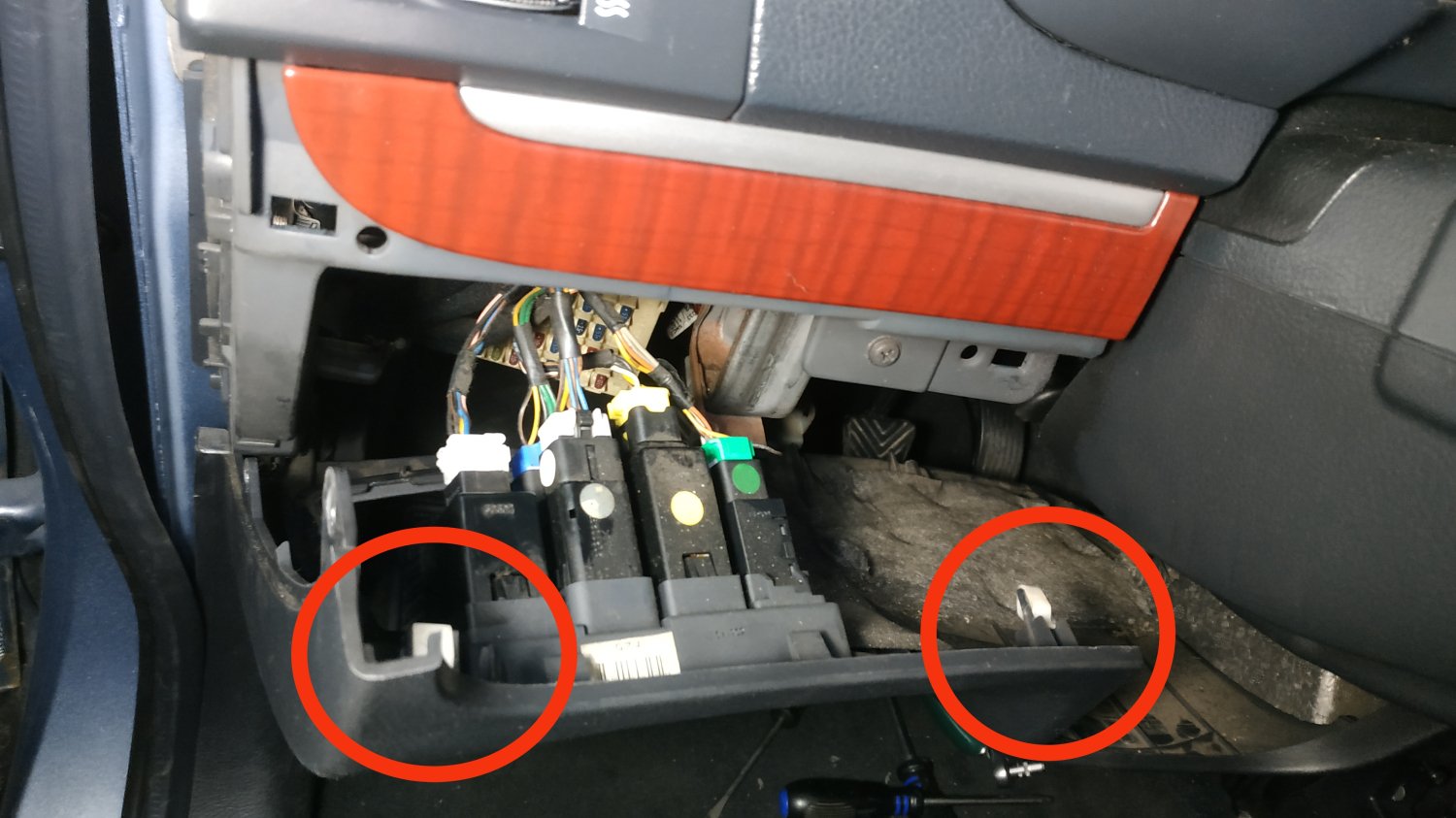

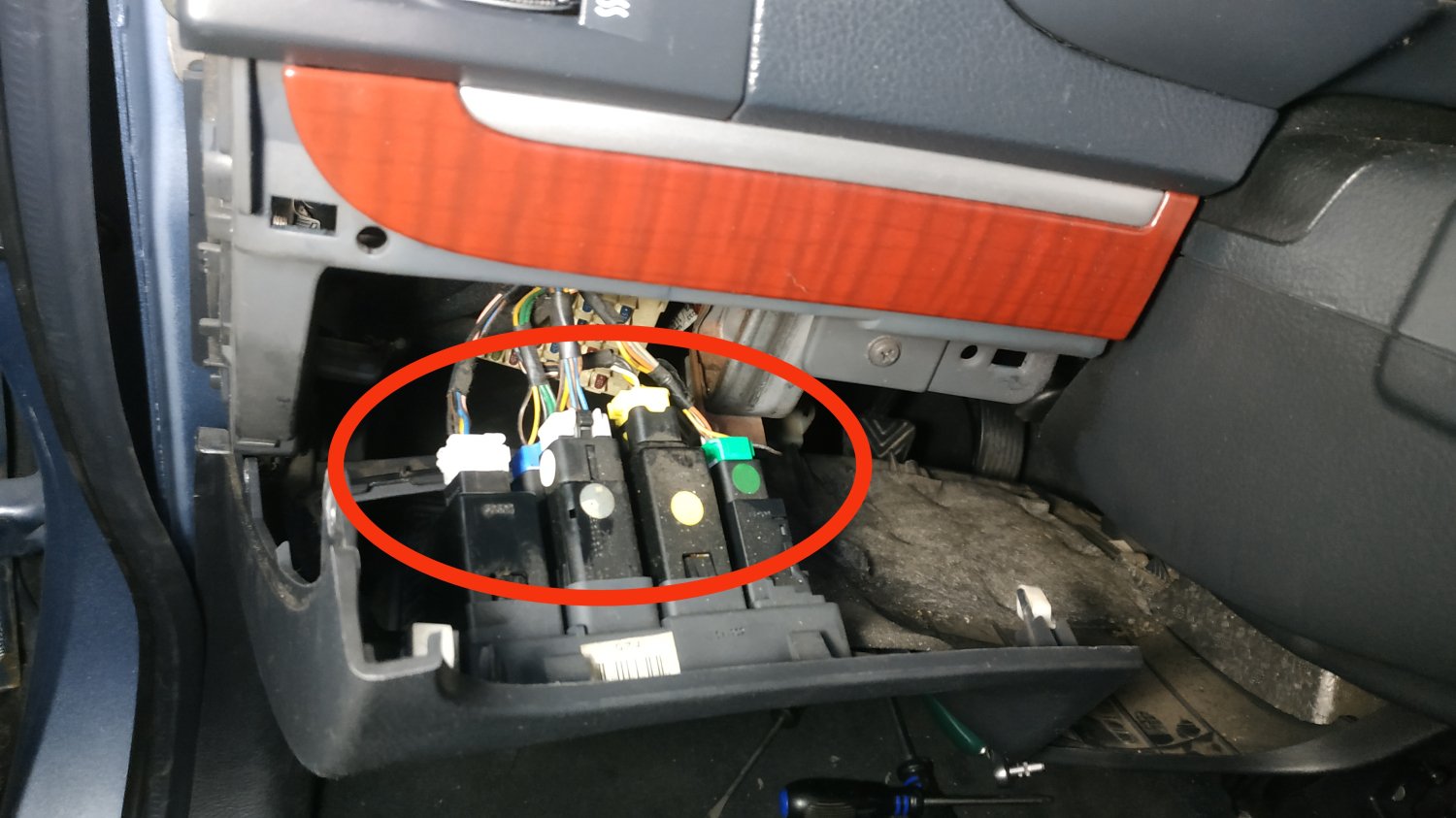

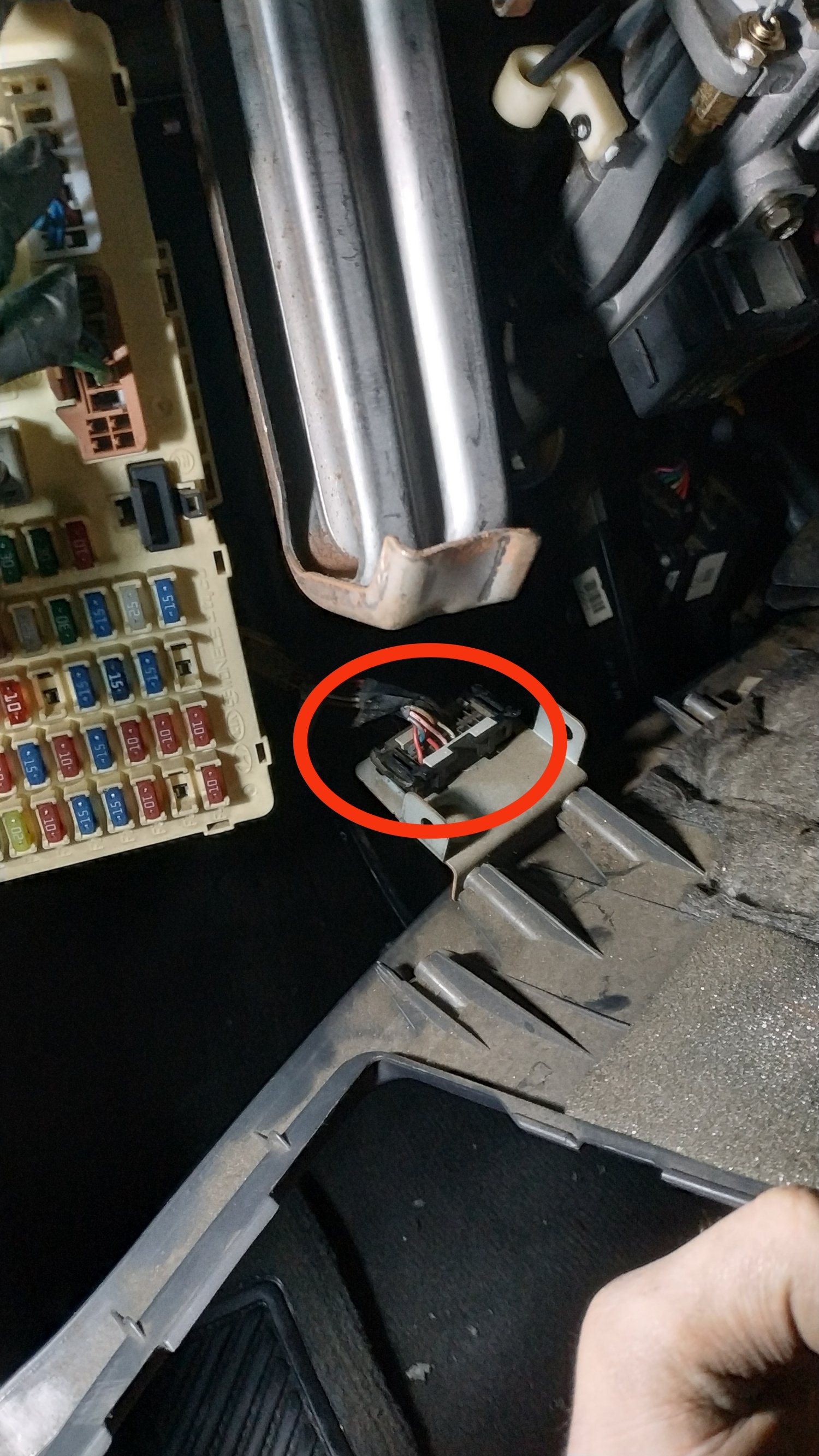

Відєднуємо фішки з роз'ємів
І відєднуємо роз'єм OBD від металевого кріплення

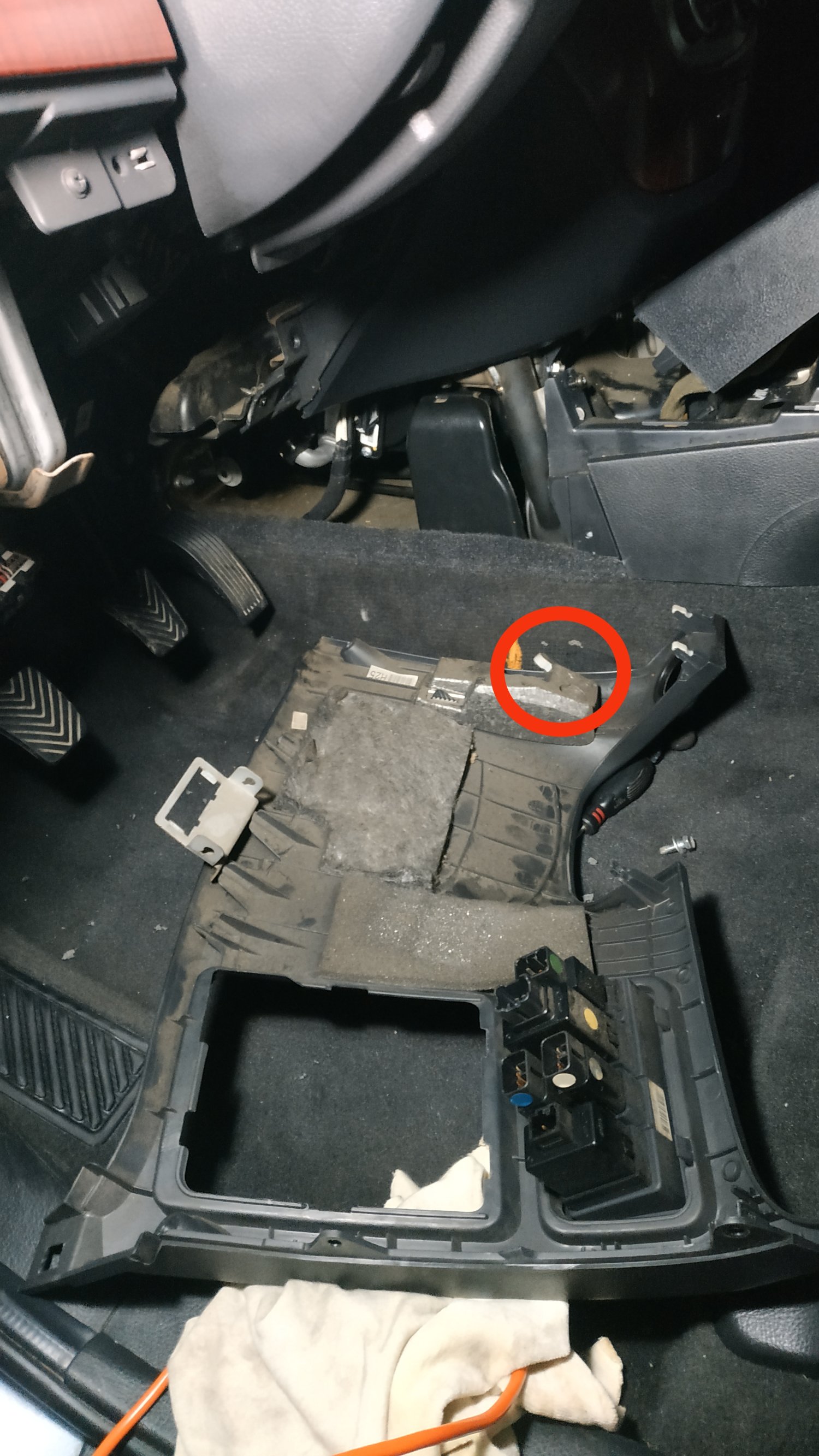

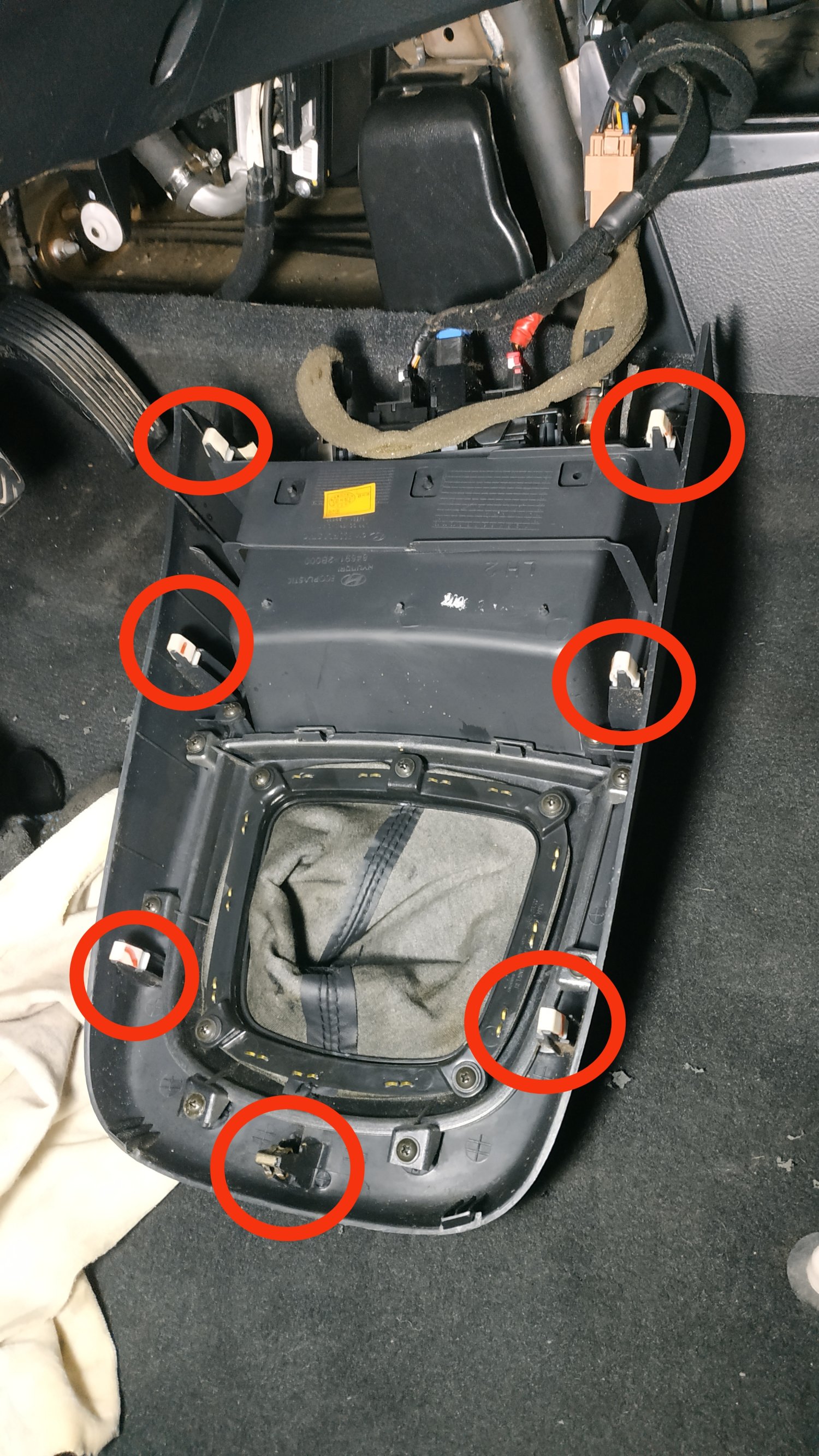

Відкладаємо панель в строну. Знімаєм панель МКПП, піддіваєм і тягнемо її до верху, вона на 7ми фіксаторах.

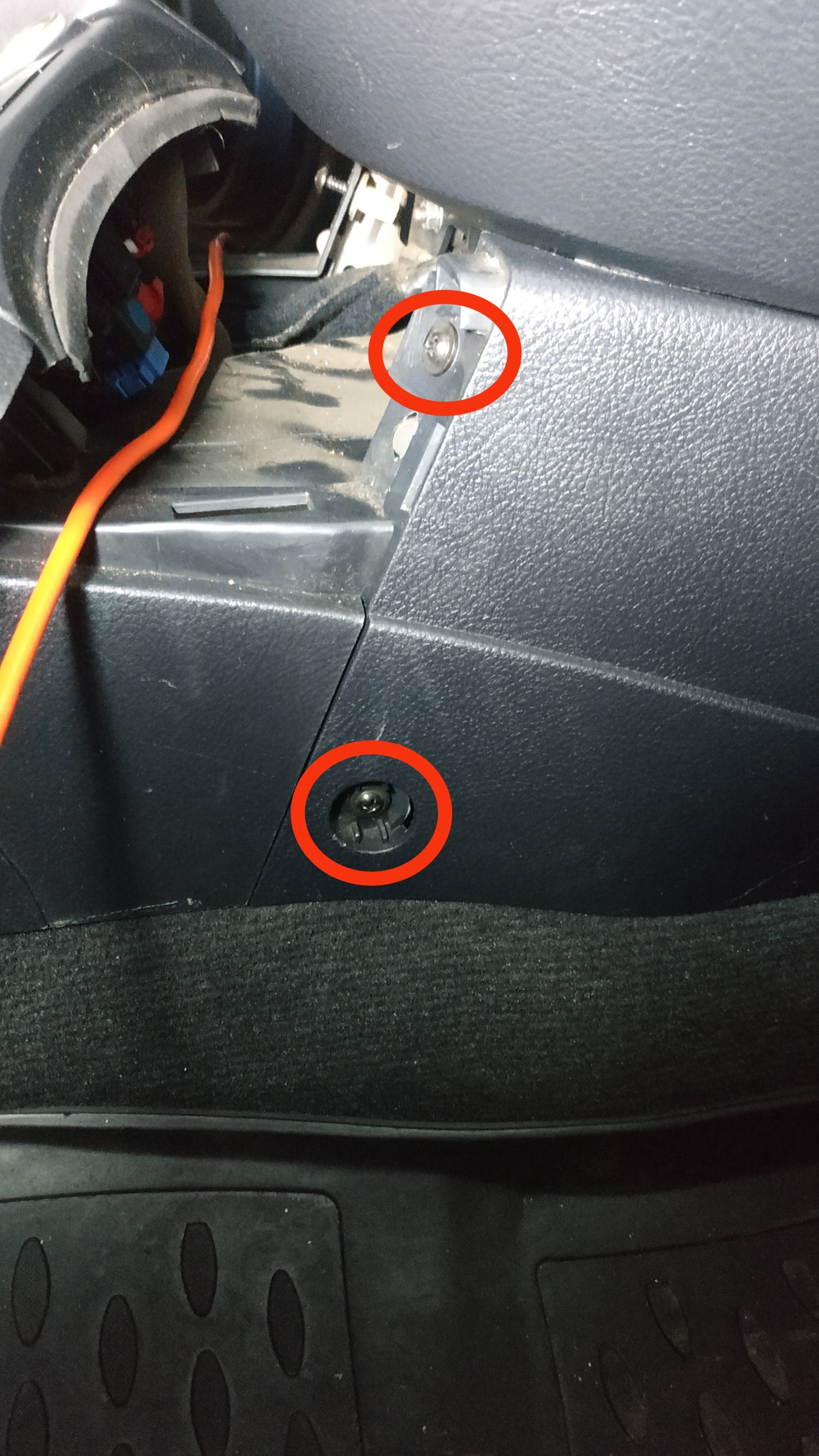

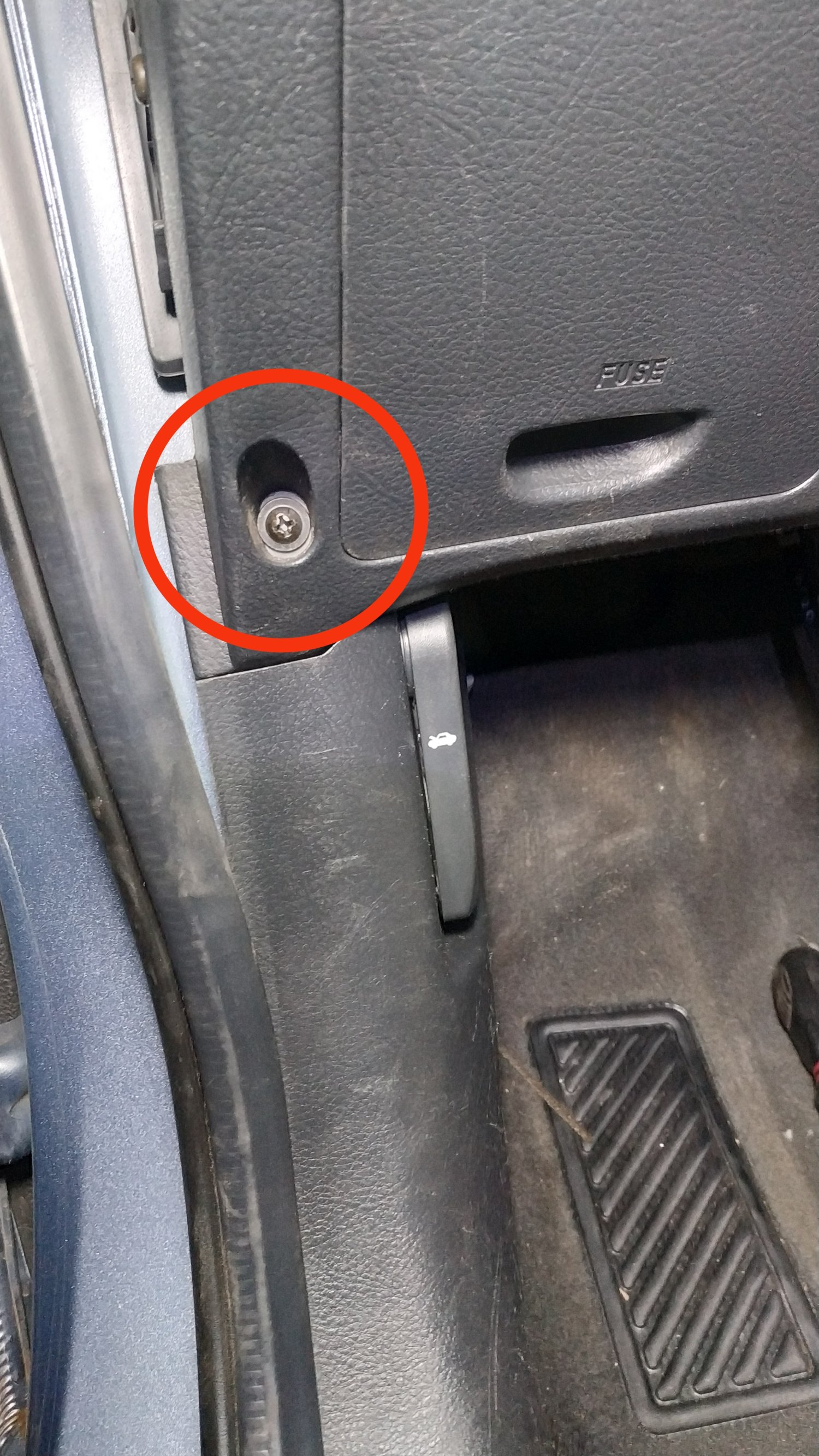

Відкладаєм в сторону. (При необхідності можна від'єднати фішки). Відкручуєм ліву нижню панель.

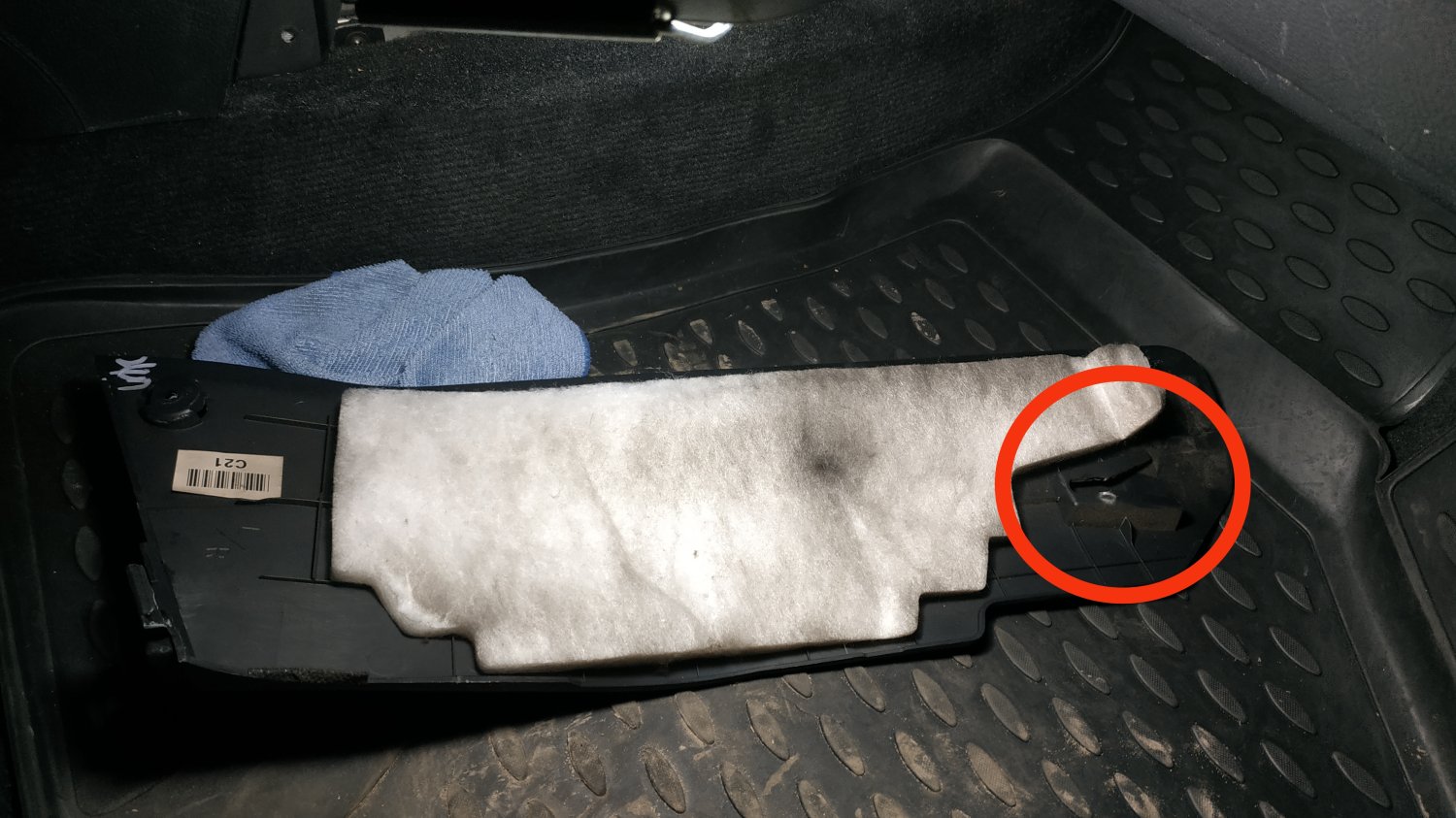

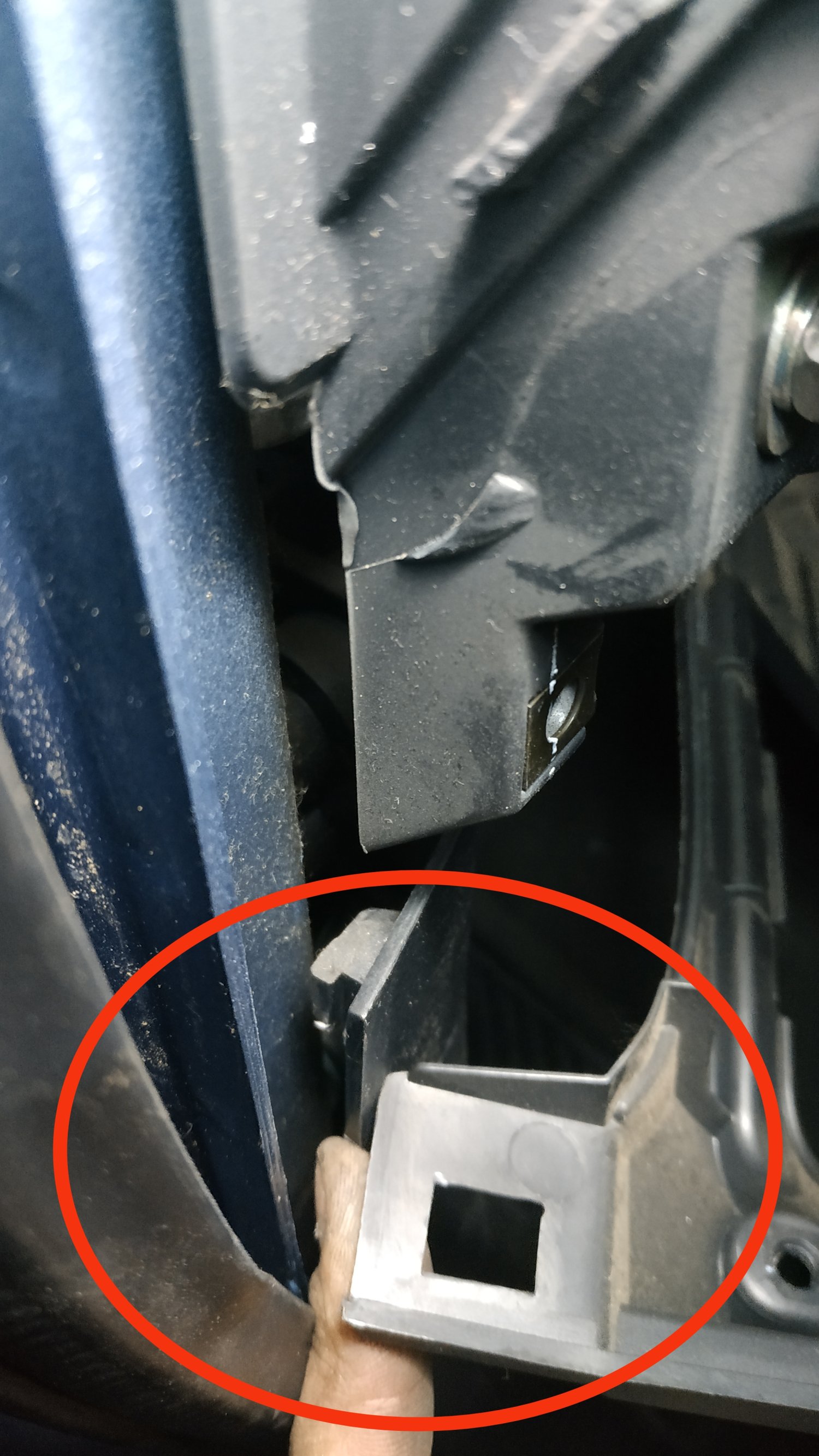

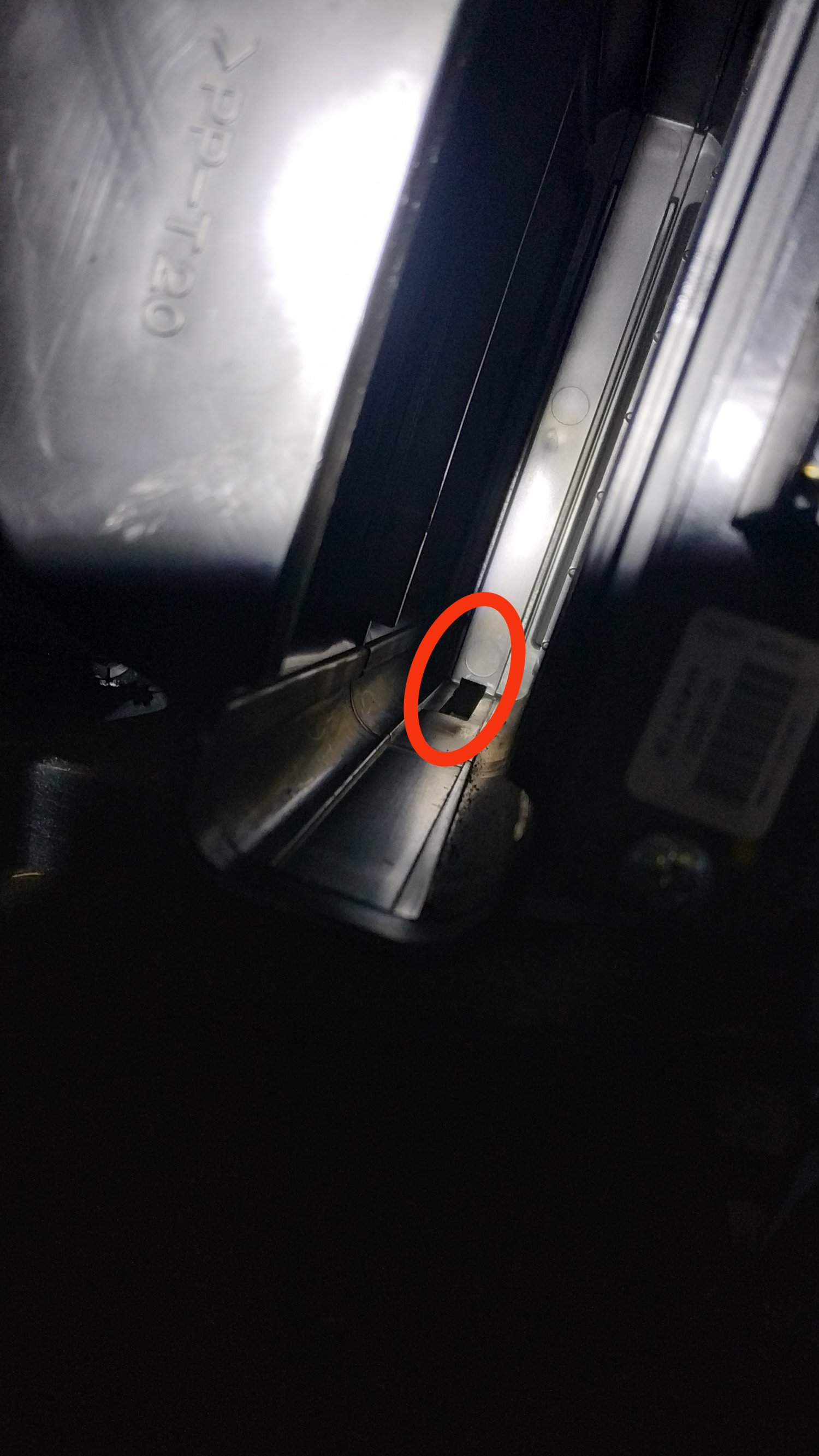

І витягуємо її на себе, з переді засувка
Витягуємо датчик, відєднувати не потрібно.

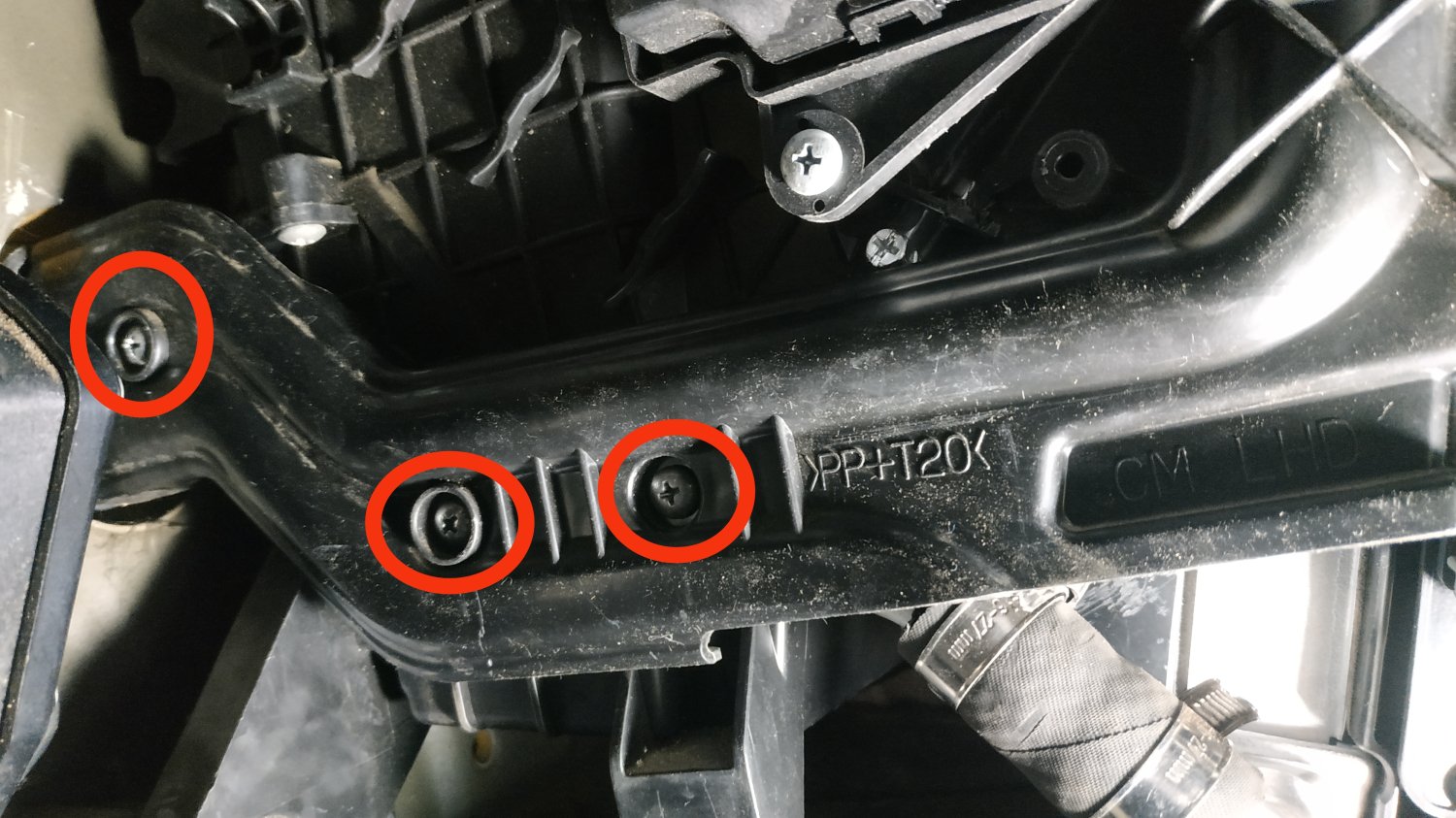

Переходимо на водійську сторону, відкручуємо і знімаємо нижню панель аналогічно лівій. Відкручуєм і знімаєм повітря провод обдуву ніг.

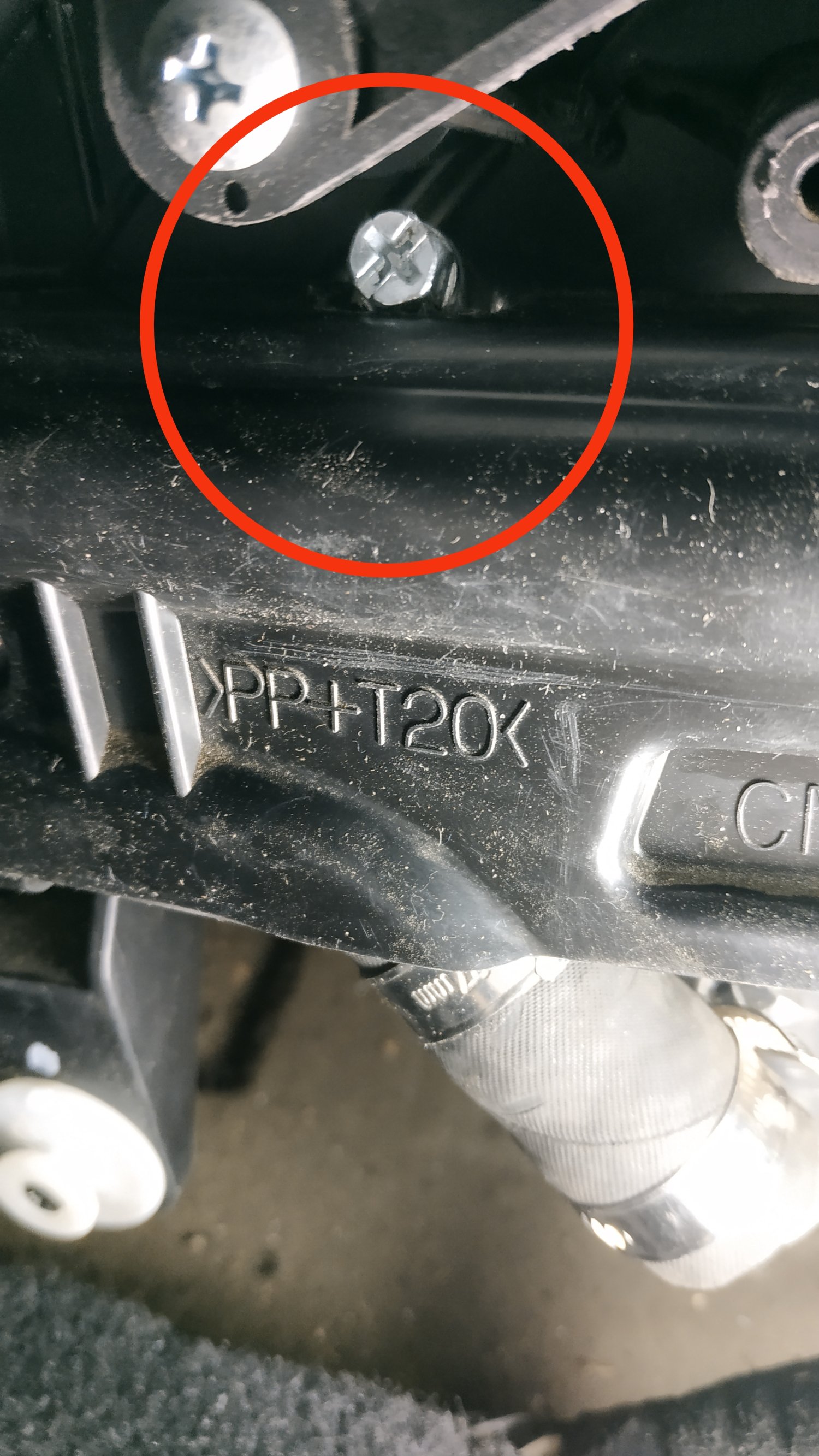

Відкручуєм захисний кожух трубок, він зафіксований 4ма шурупами, і знімаєм його.

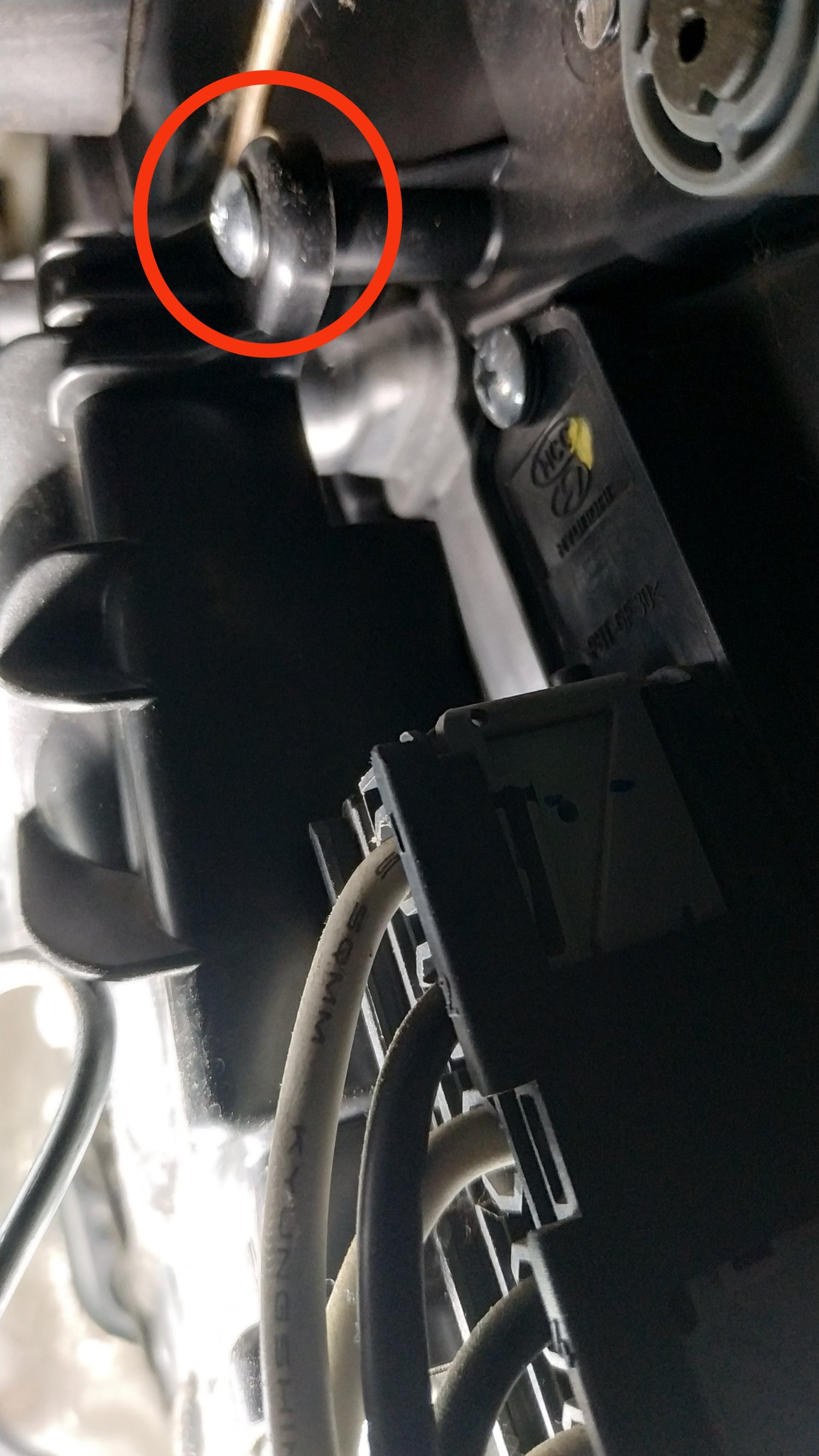

Відєднуємо фішку з тена, знизу спеціальний ричаг, на фото не видно.
Тепер в нас є хороший доступ щоб відрізати трубки радіатора. Відрізаєм як на фото. (фото зроблено вже на заміненому новому радіаторі)
В цьому місті самий кращий доступ, і встановленні гумові патрубки а також хамути не будуть мішати при встановленні пластикового захисту. Витягуєм трубки і радіатор.
Місце де був встановлений датчик.

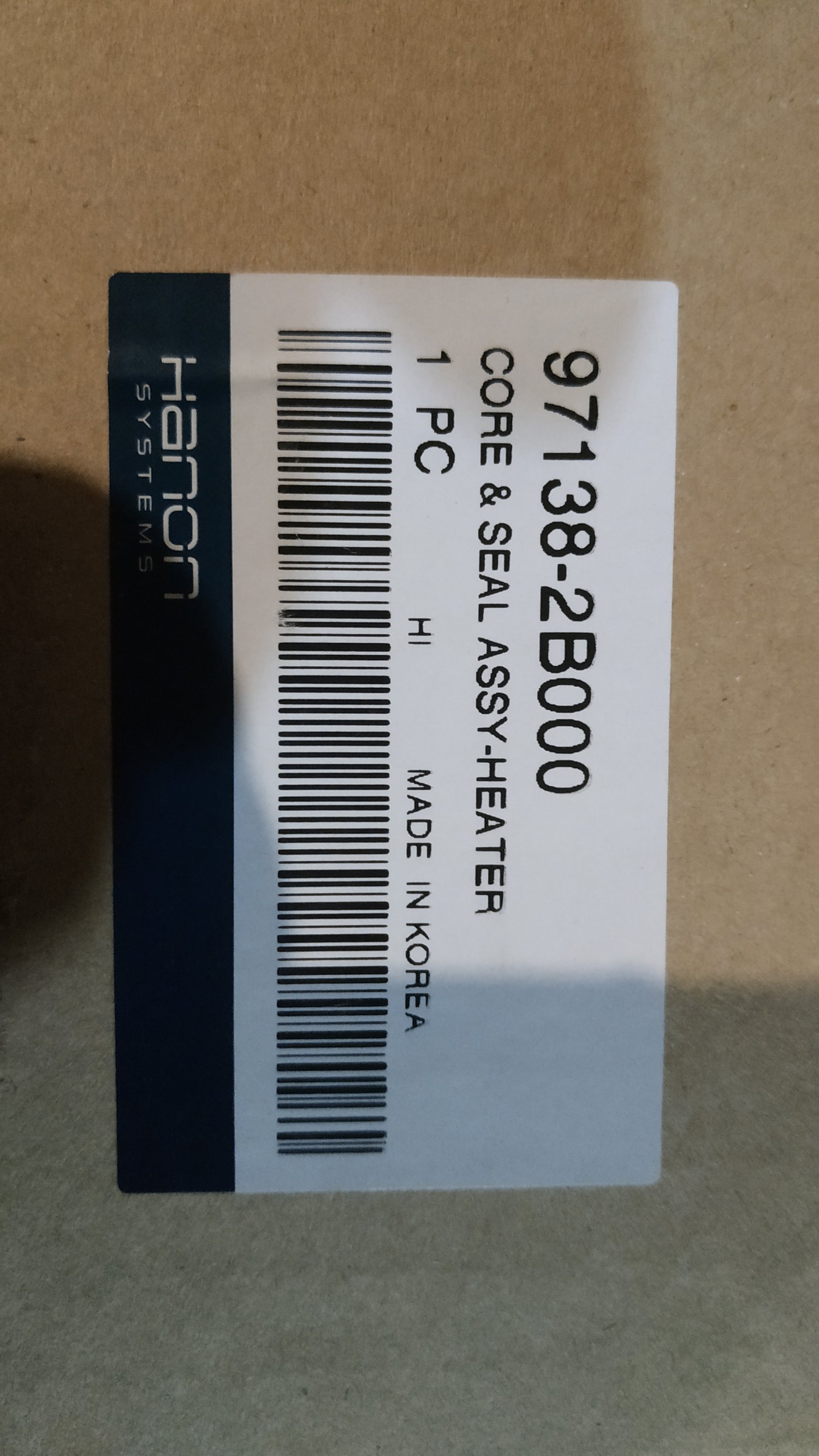

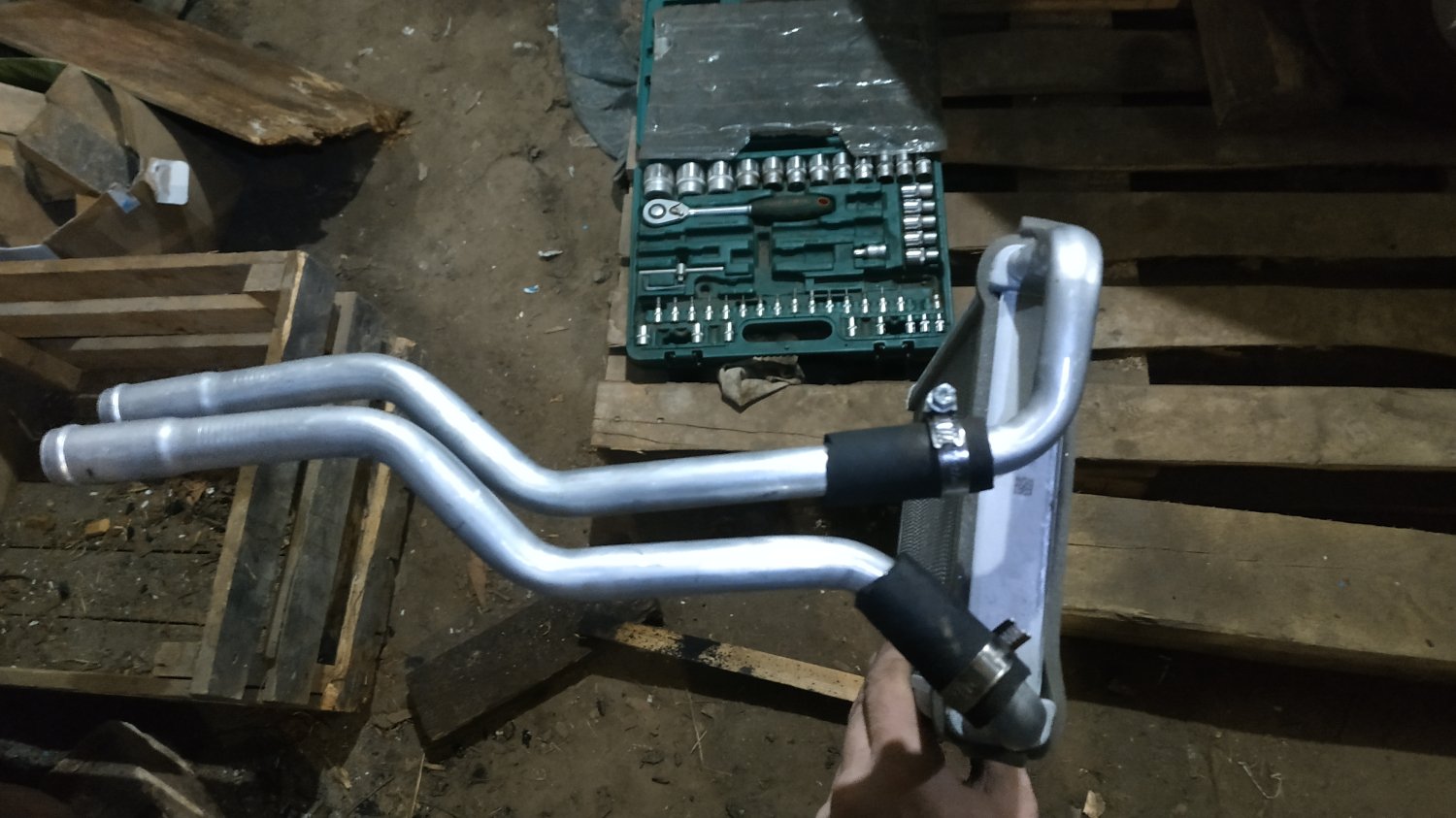

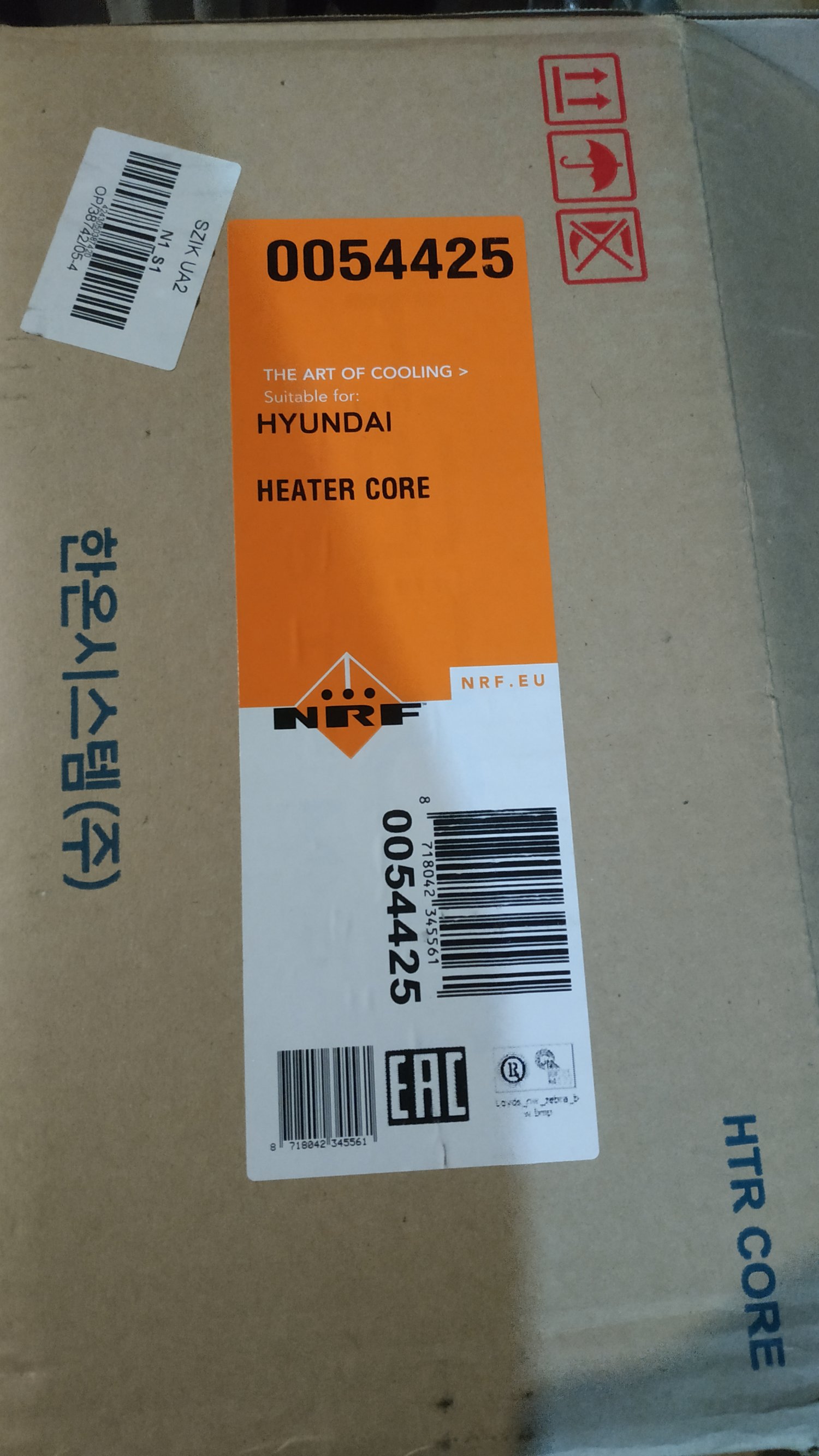

Підготовлюєм новий радіатор, відрізаєм в тих саміх місцях що і старий.( Можна прикласти старі трубки щоб відміряти і відмалювати.)

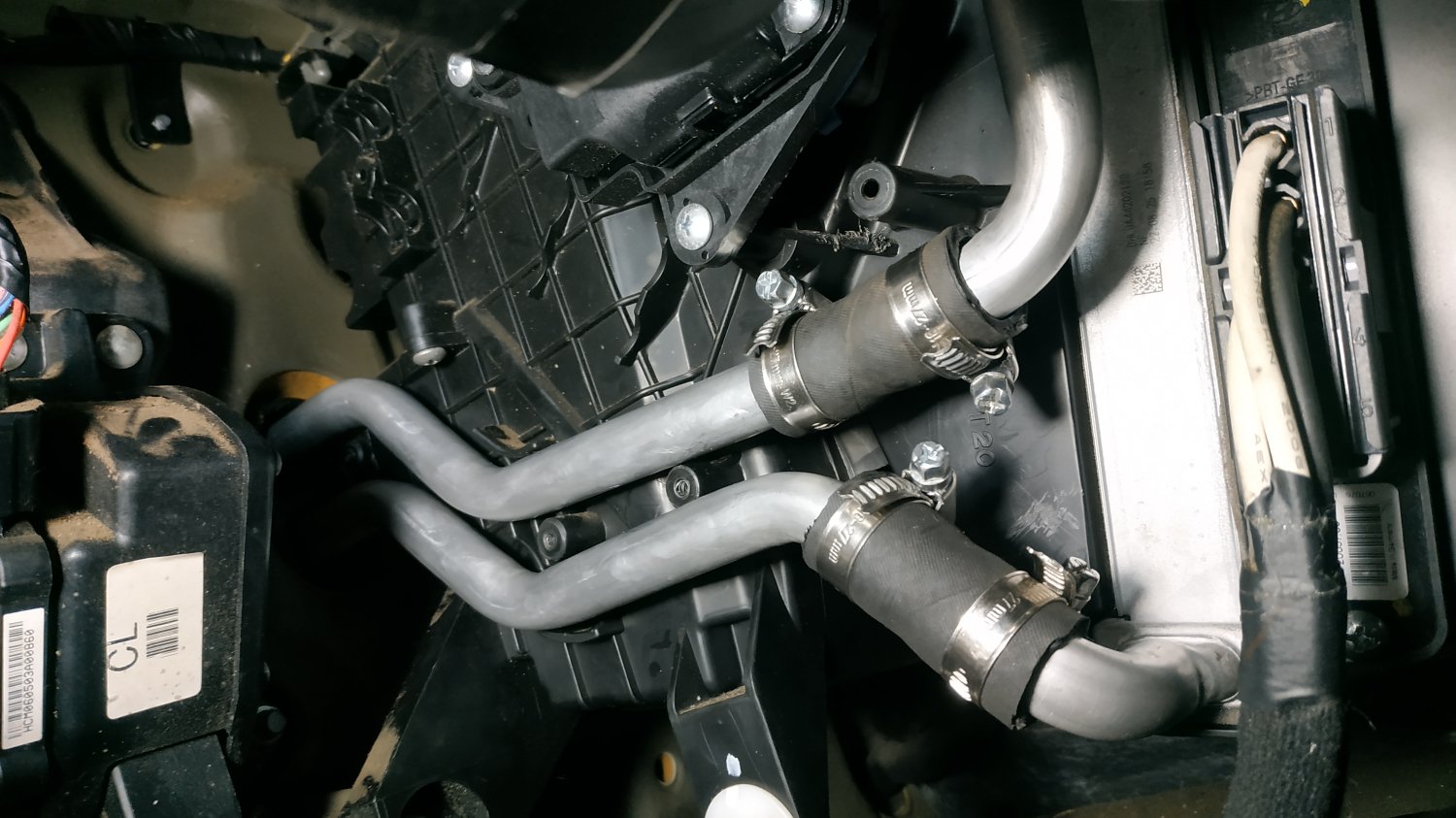

Дальше все робимо в зворотньому порядку. Встановлюєм радіатор на місце, вставляєм турибки, з'єднуємо їх патрубками, зажимаєм хамути так як на фото.
Щоб не прийшлось, багато підрізати захисний кожух. Я підрізав тільки на верхній хамут так як на фото.
Дальше під капотом, з'єднуємо нижній патрубок з нижньою трубкою радіатора, знімаєм зажим з патрубка. Доливаєм антифриз в заливну пробку основного радіатора, до тих пір поки антифриз не почне литись з верхньої трубки радіатора пічки. З'єднуємо верхній патрубок з трубкою і знімаєм з нього зажим.(Це робиться для того щоб випистити повітря з радіатора пічки.)
Ціна ремонту, радіатор NRF -2300грн антифриз 325грн і на хамути декілька грн.
