Решил я как то попробовать сделать Апгрейд штатной магнитоле.
А именно захотелось внедрить в неё блютуз модуль.
Во первых это бортовой компьютер, а во вторых это Панасоник с неплохим качеством звука.
Но без флешки или хотя бы AUX.
Платить 30-60$ за эмулятор CD чейнжера на тот момент не очень то и хотелось.
Никогда не сталкивался с этим устройством в живую. Одни говорят нормально работает, другие наоборот, что качество не очень.
Я люблю чистый звук, без шипение, хрипов.
В Ютубе нашел видео как сделать AUX и основываясь на него решил подключить себе блютуз.
Сложного ничего такого нету.

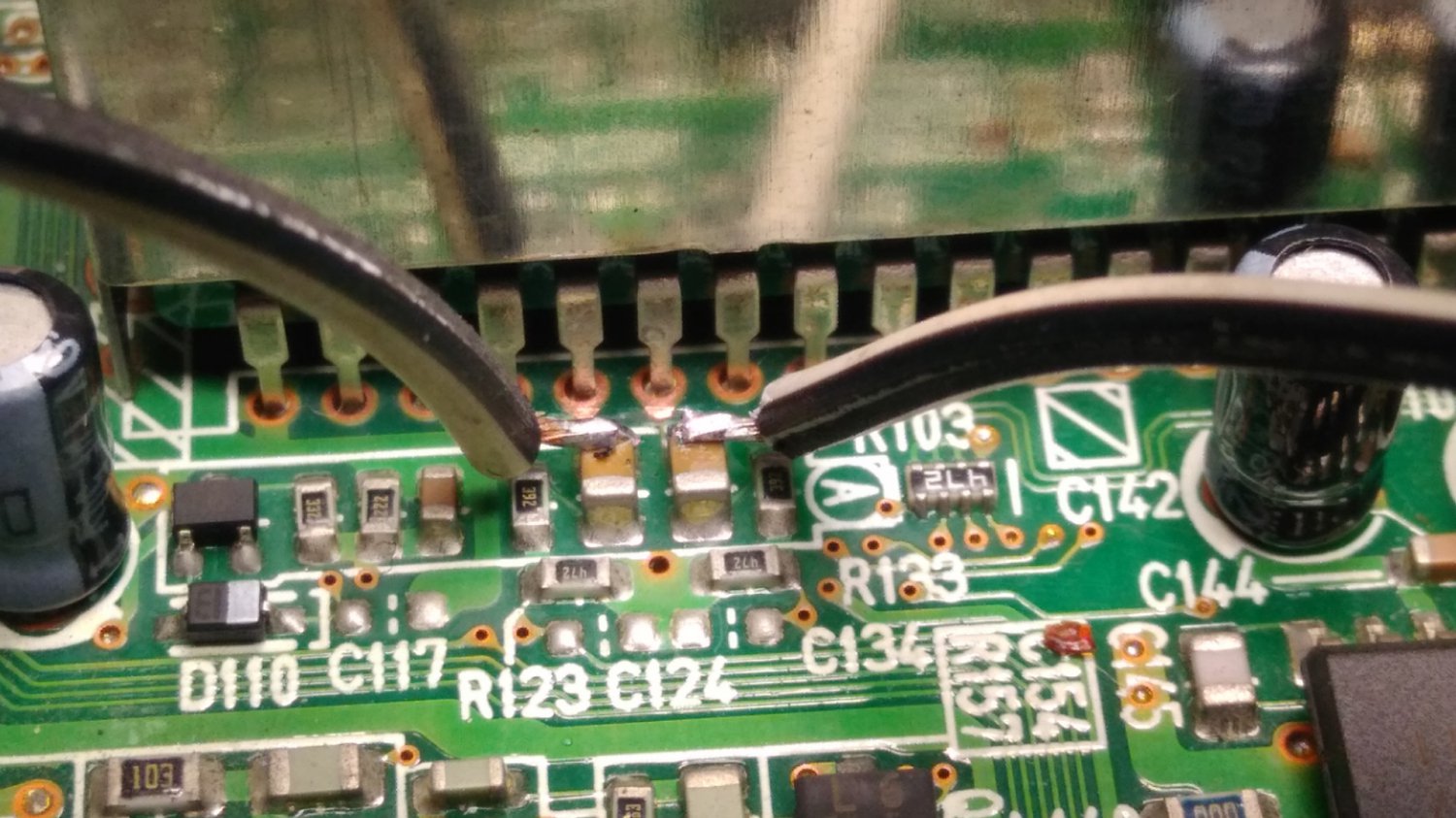

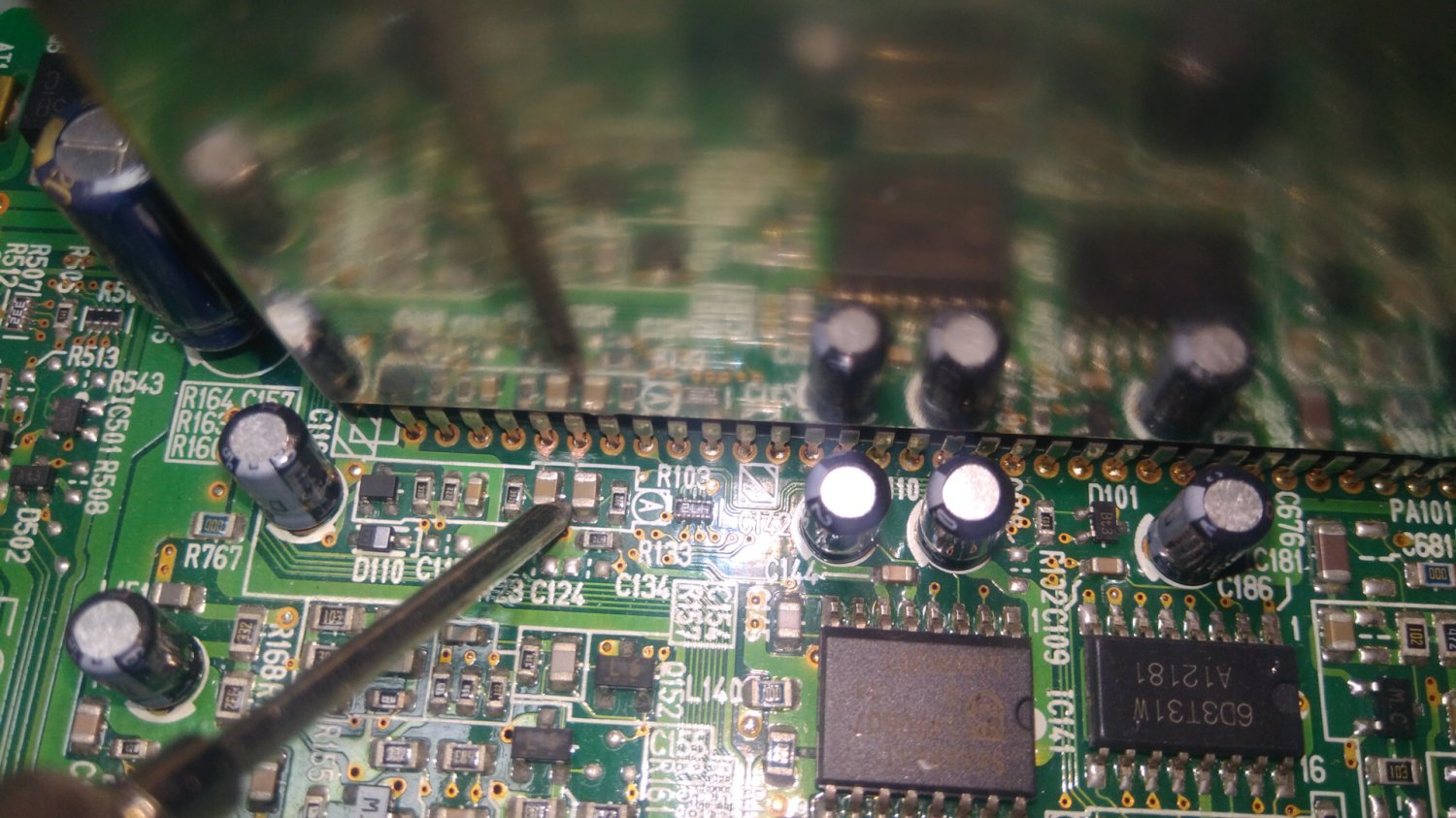

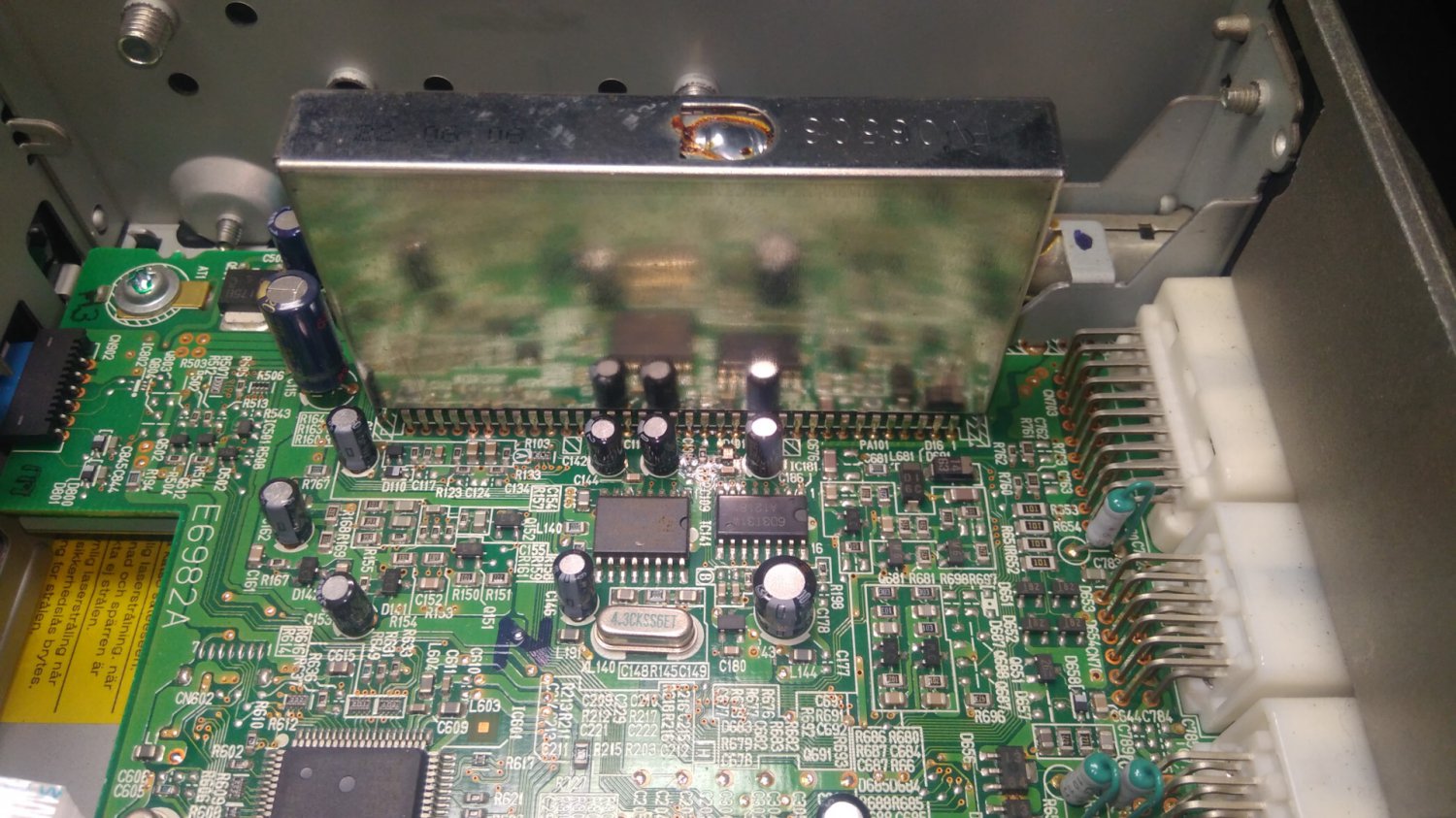

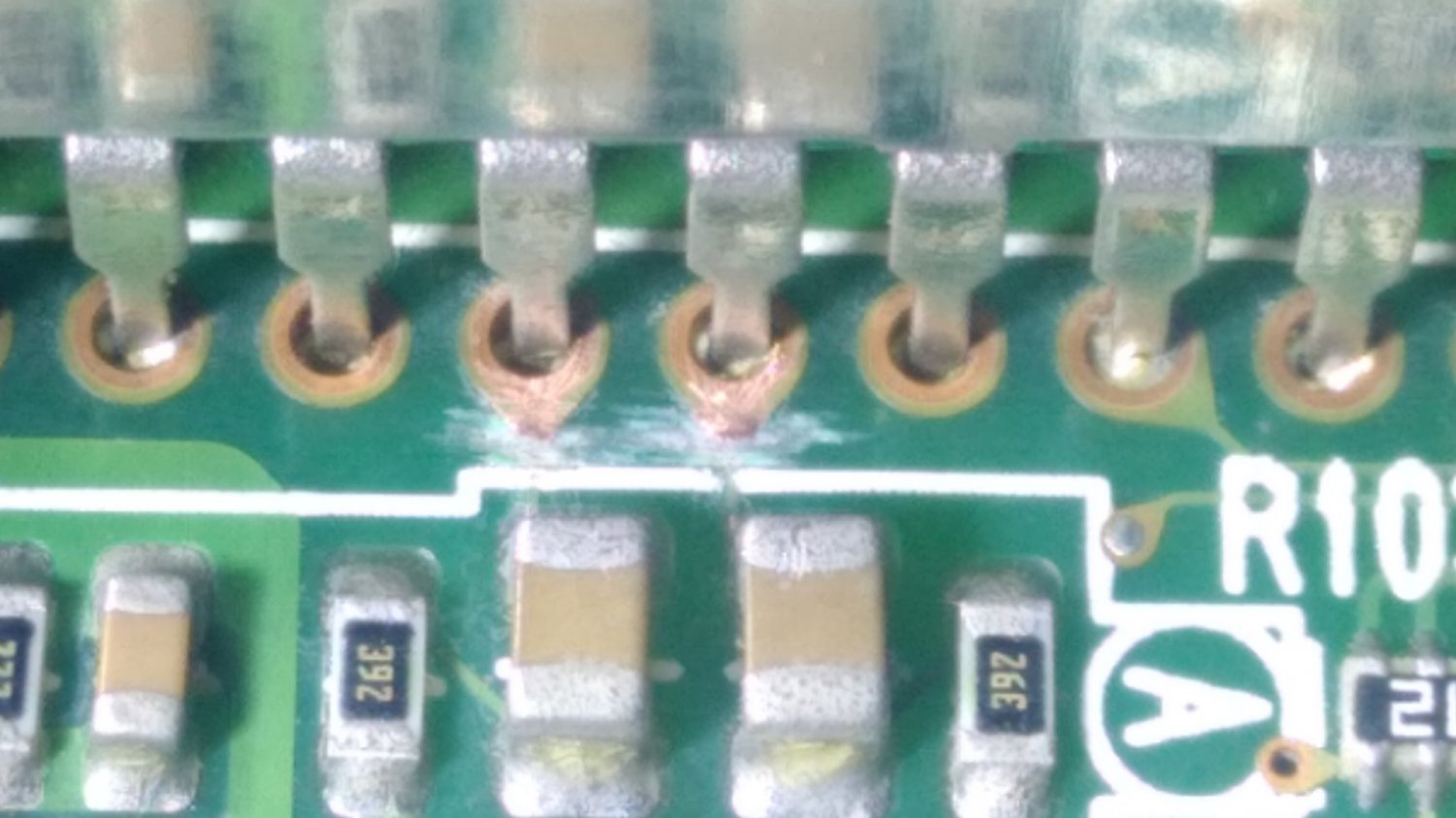

Перерезал дорожки от радио модуля.
Припаял провода левого и правого канала.
Общий, как показано на видео взял с корпуса радио модуля.
Работоспособность радио мне не нужна, поэтому далее заморачиваться не стал.
Ну собственно на этом этапе я получил линейный вход на предварительный усилитель. Он же AUX.
Припаеваем штекер, выводим провод наружу и пользуемся…
Но нет, идём дальше.
Блютуз модуль заказал на АлиЭкспресс
a.aliexpress.com/_9iL0KV
По описанию и коментариям, вполне годная вещь.
Подключение через разъемы или пайку, на выбор.
Блютуз питается напряжением 3.7-5В, ток мизерный.

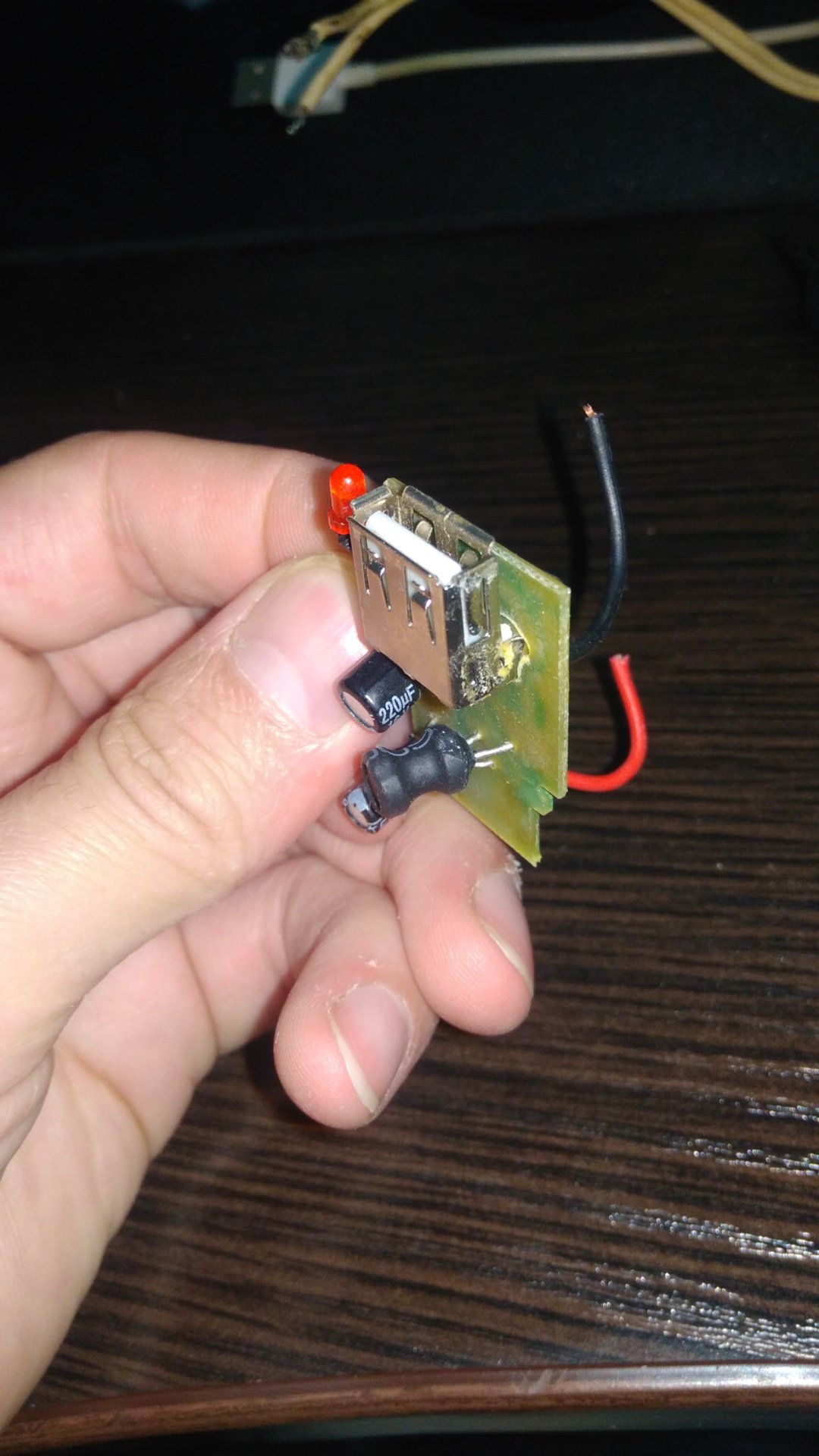

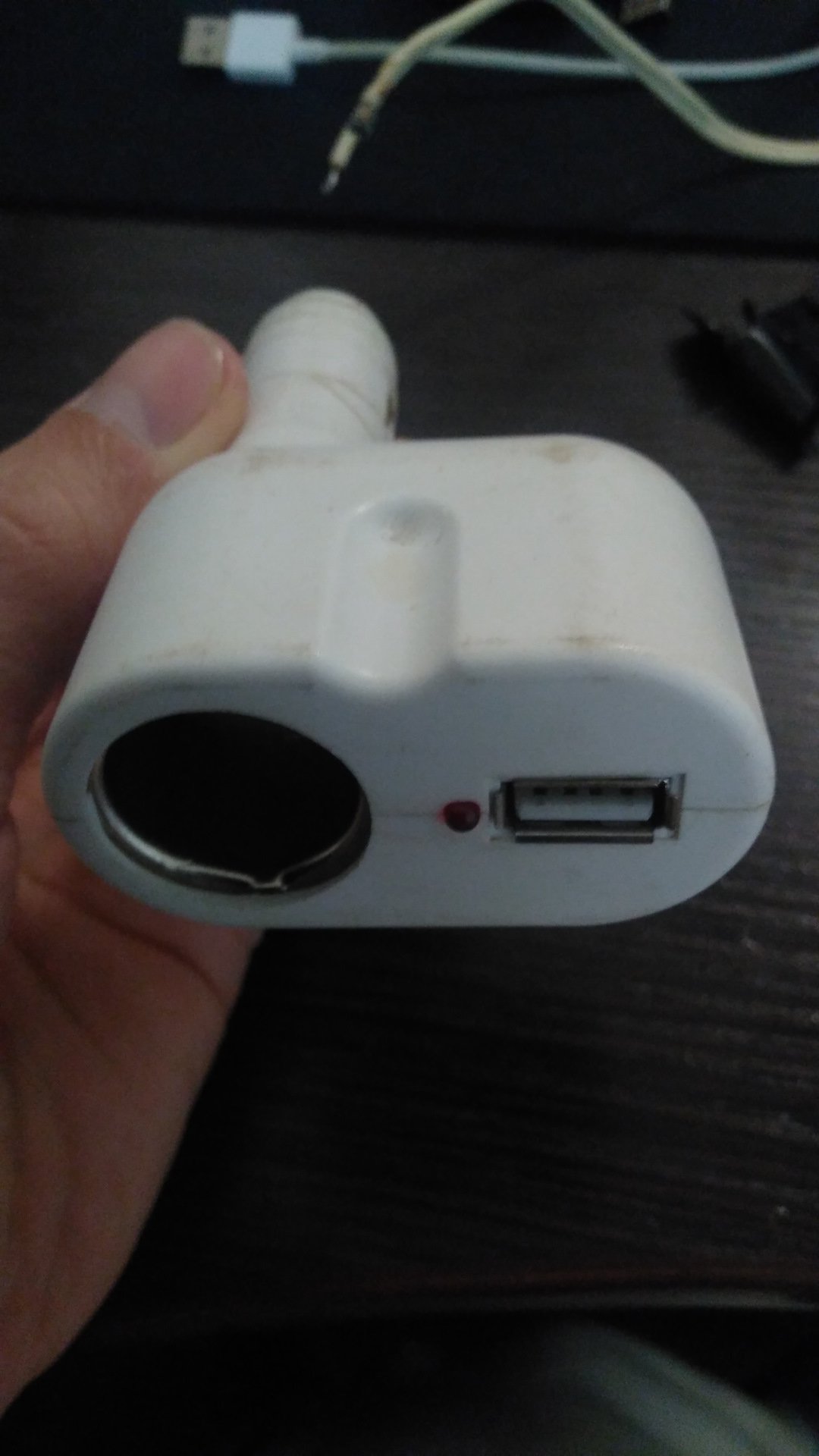

Беру старую автомобильную зарядку и вытягиваю из неё плату.
Она идеально подходит для питания блютуз модуля.

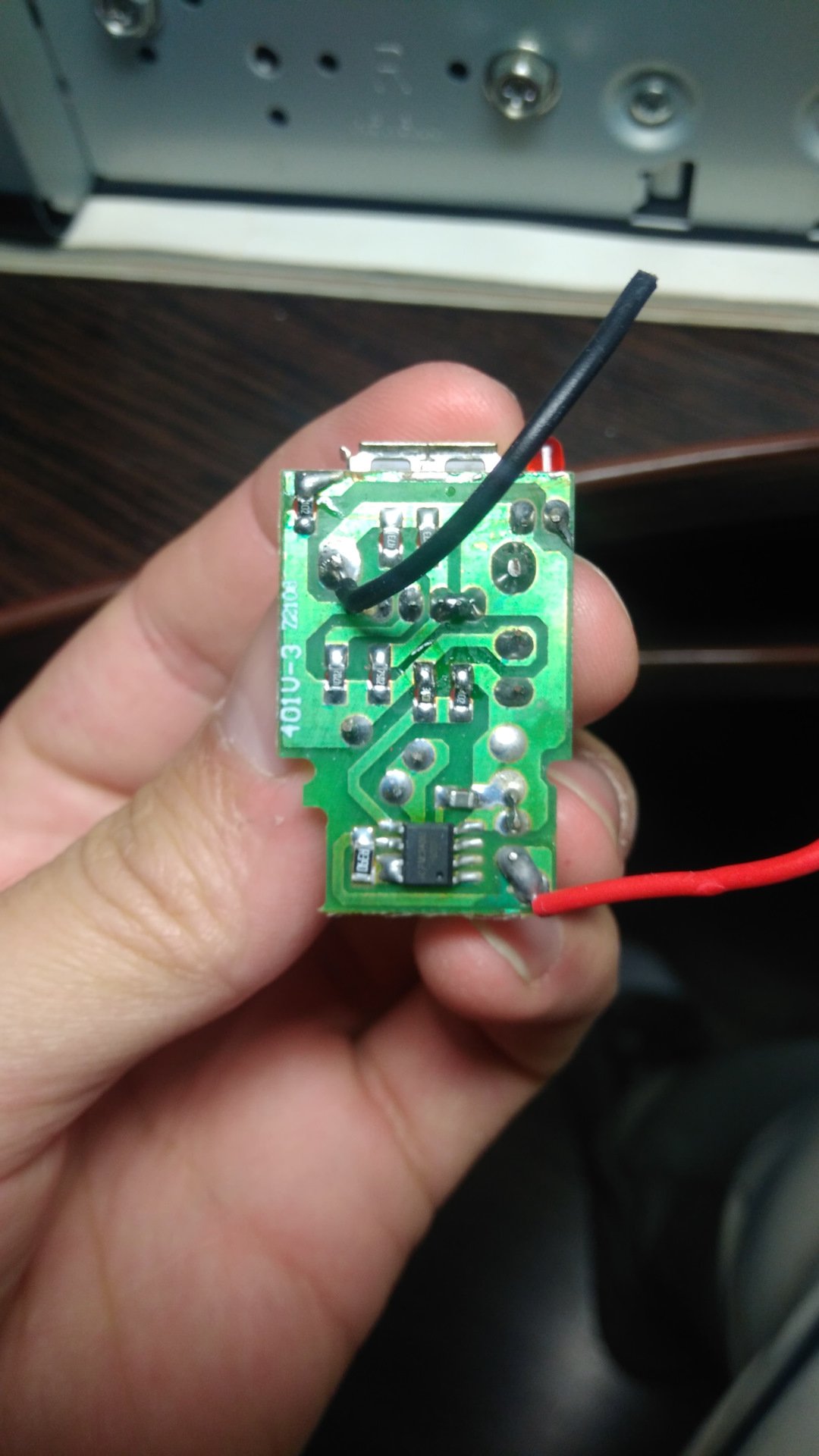

Запитал плату прямо с разъем основного питания, просто подпаял +/- ножкам.
Собрал это все в кучу, где нужно заизолировал, зафиксировал в магнитоле, чтоб не болталось.
Первый тест, звука нет. Сам AUX через телефон я не проверил тогда, о чем очень жалею. Решил переключить на диск, только нажал CD… И писец… Магнитола просто потухла и ВСЁ.
Блютуз модуль рабочий, проверял до и после. Питание модуля исправно. Короткого замыкания не было, все тщательно проверял перед включением.
Но что то пошло не так.

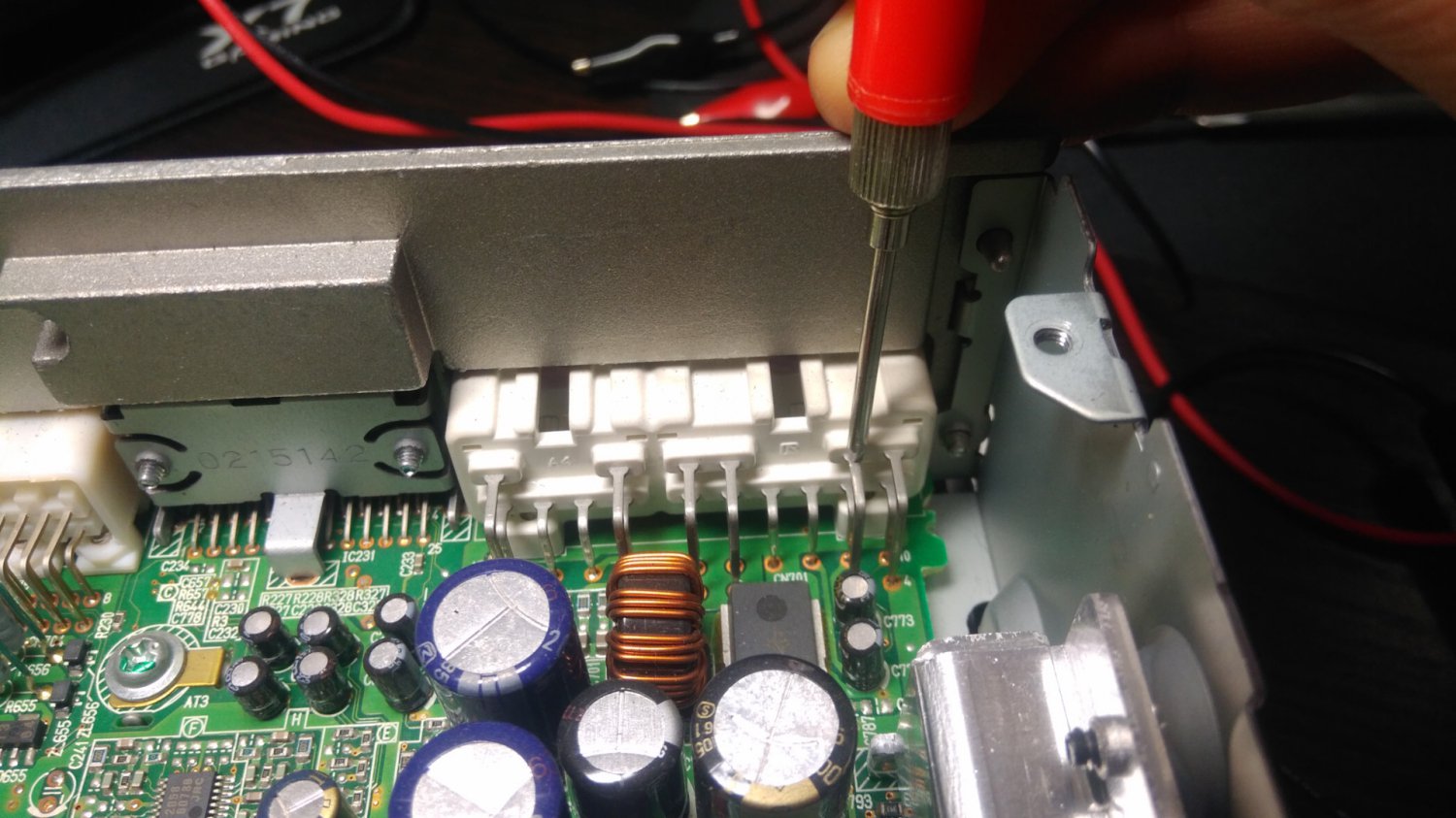

Отдал в ремонт магнитолу, вылетело что то по питанию. И сказали что сильная просадка по напряжению при подключении платы CD привода.
CD привод то тут при чём?
Я ж к нему вообще не лез. Совпадение или как?
Ремонт обошёлся в 400грн, но правда без восстановления CD привода. Иначе дорого было б.
Один фиг он мне не нужен, как бы…
Зато мастер восстановил дорожки на радио модуле. Зачем?, я ж не просил это делать. Да так качественно, что убрать тот слой олова тяжело. Зазоры маленькие, паяльник с трудом помещается.
Я настолько уверен был, что это будет работать, что сразу собирал на ПМЖ.
Этот же БТ модуль я внедрил в домашний усилитель и все отлично работает.
Попытка #2
Есть пост на драйве, AUX вместо CD диска.
Раз уж диски точно работать не будут, то решил поробовать сделать AUX оттуда.

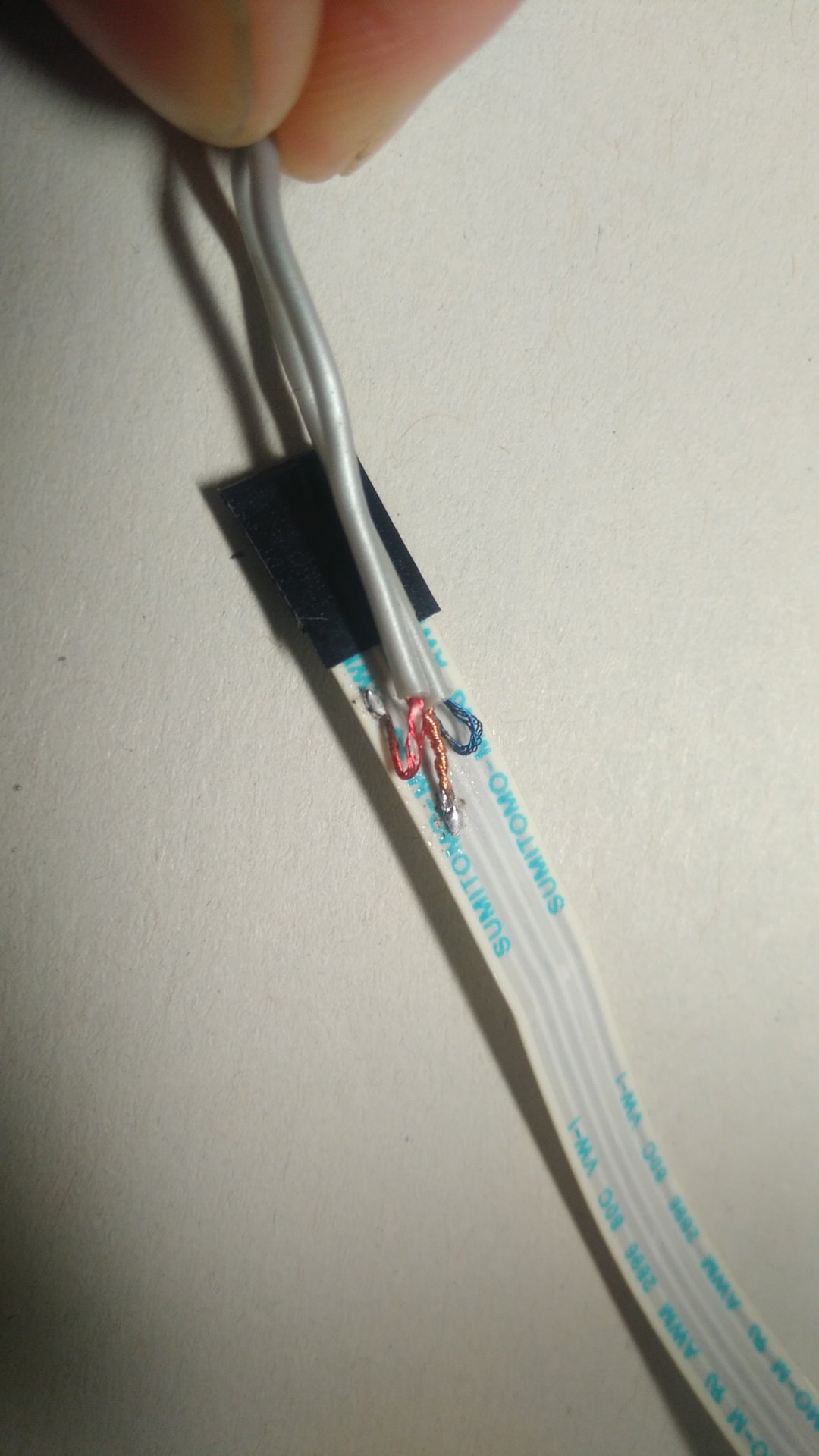

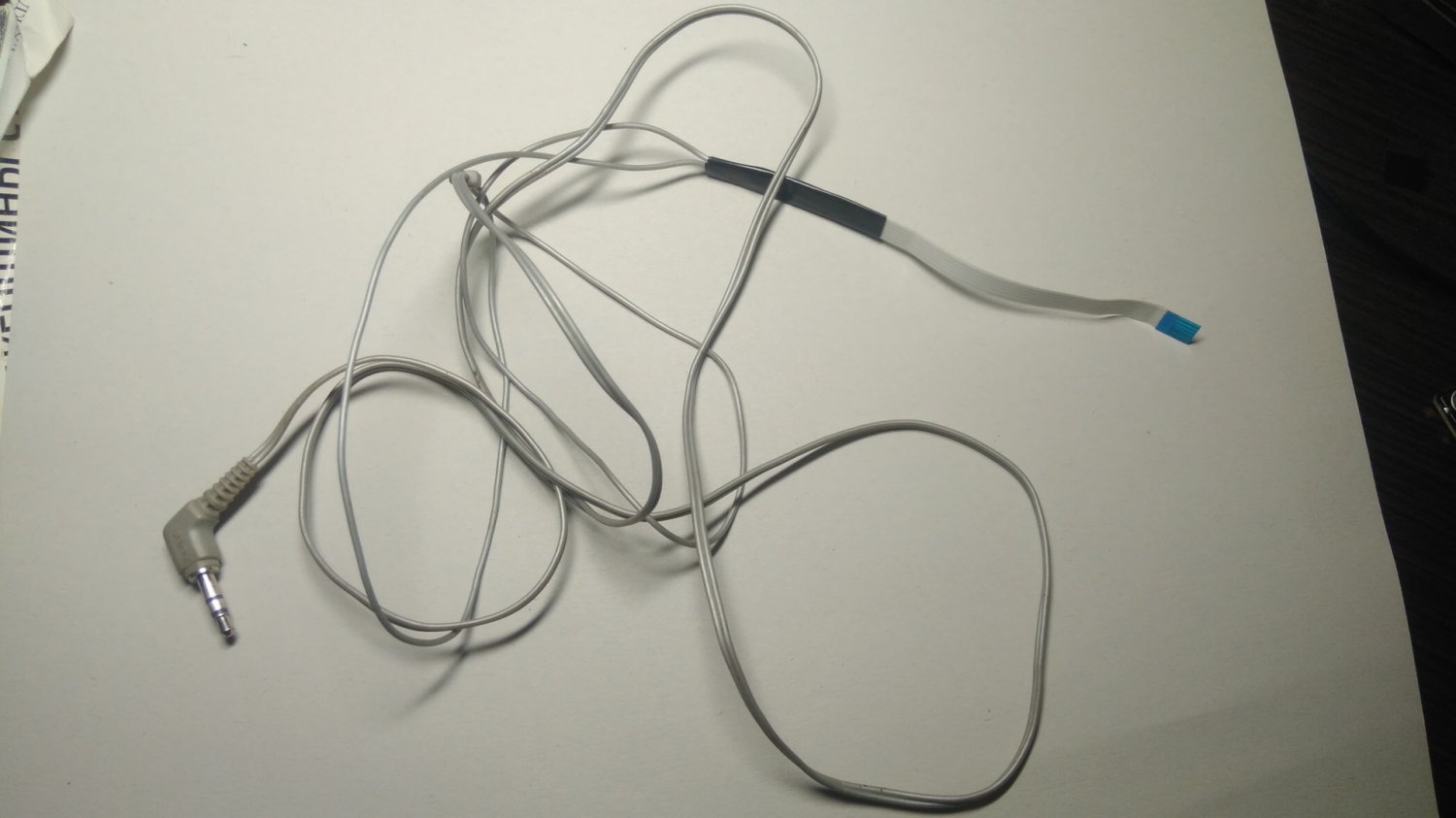

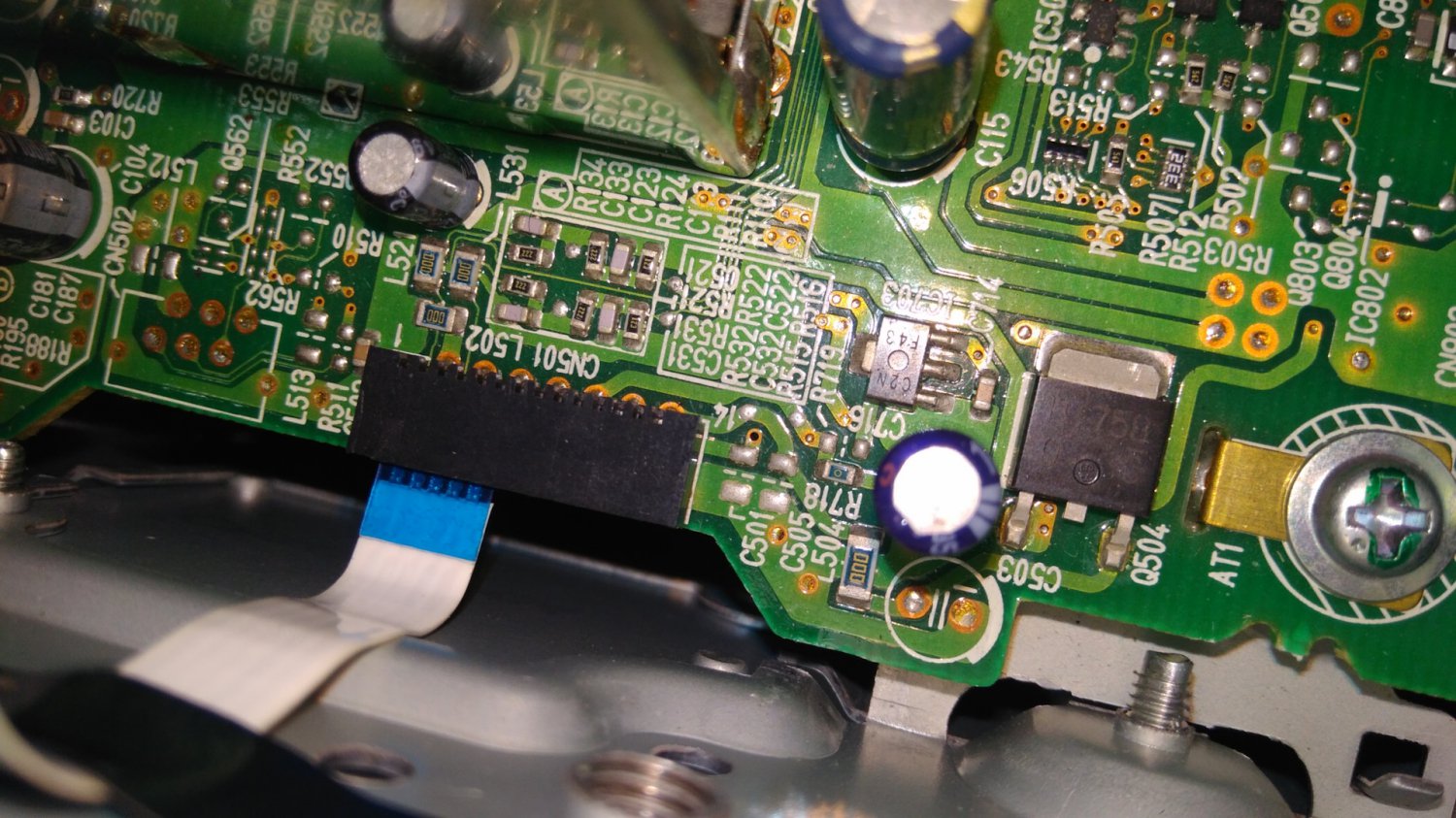

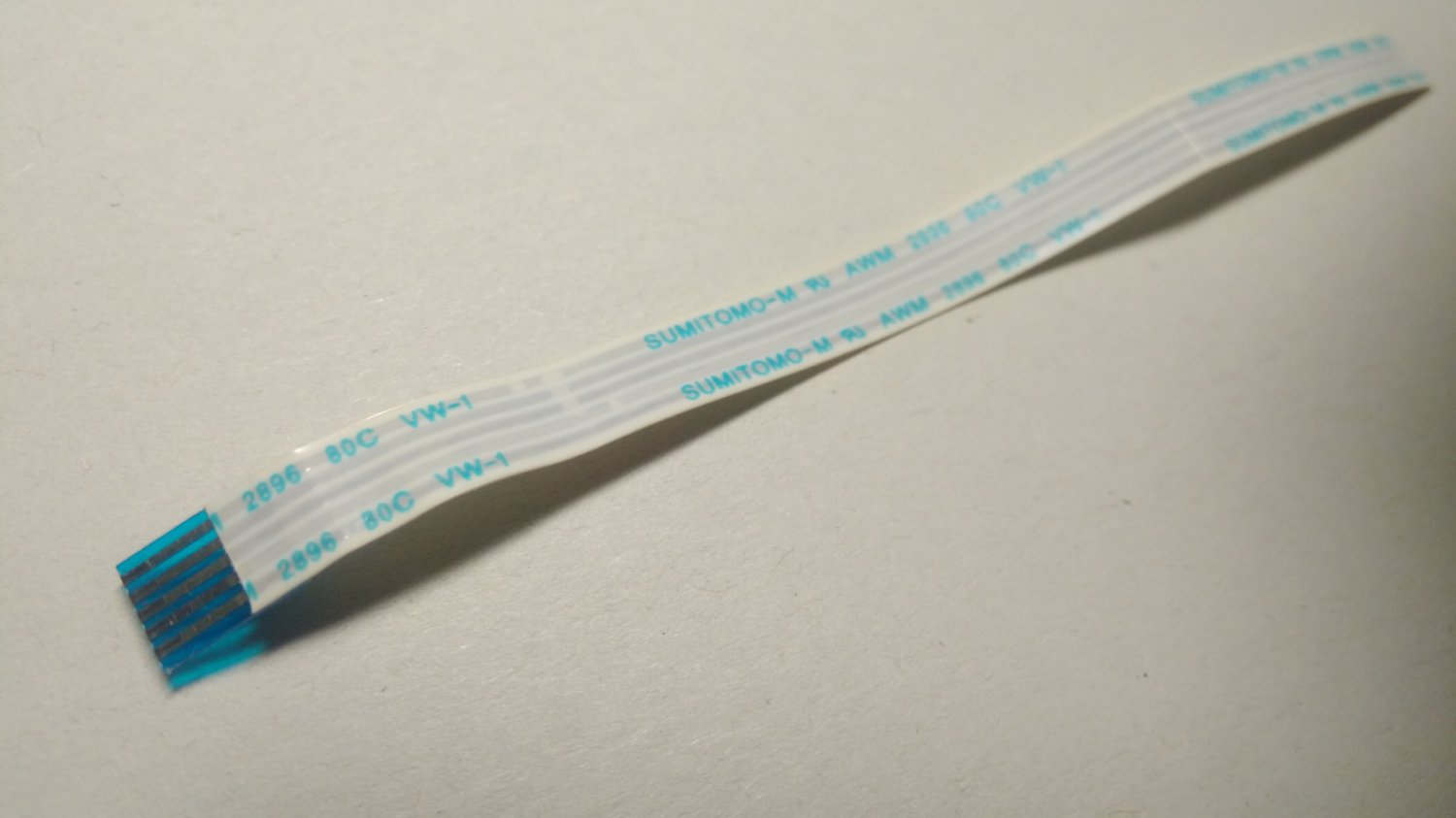

Глянул распиновка шлейфа, нашел у себя шлейф поменьше, но с тем же шагом и соединил его с обычным проводом от наушников.

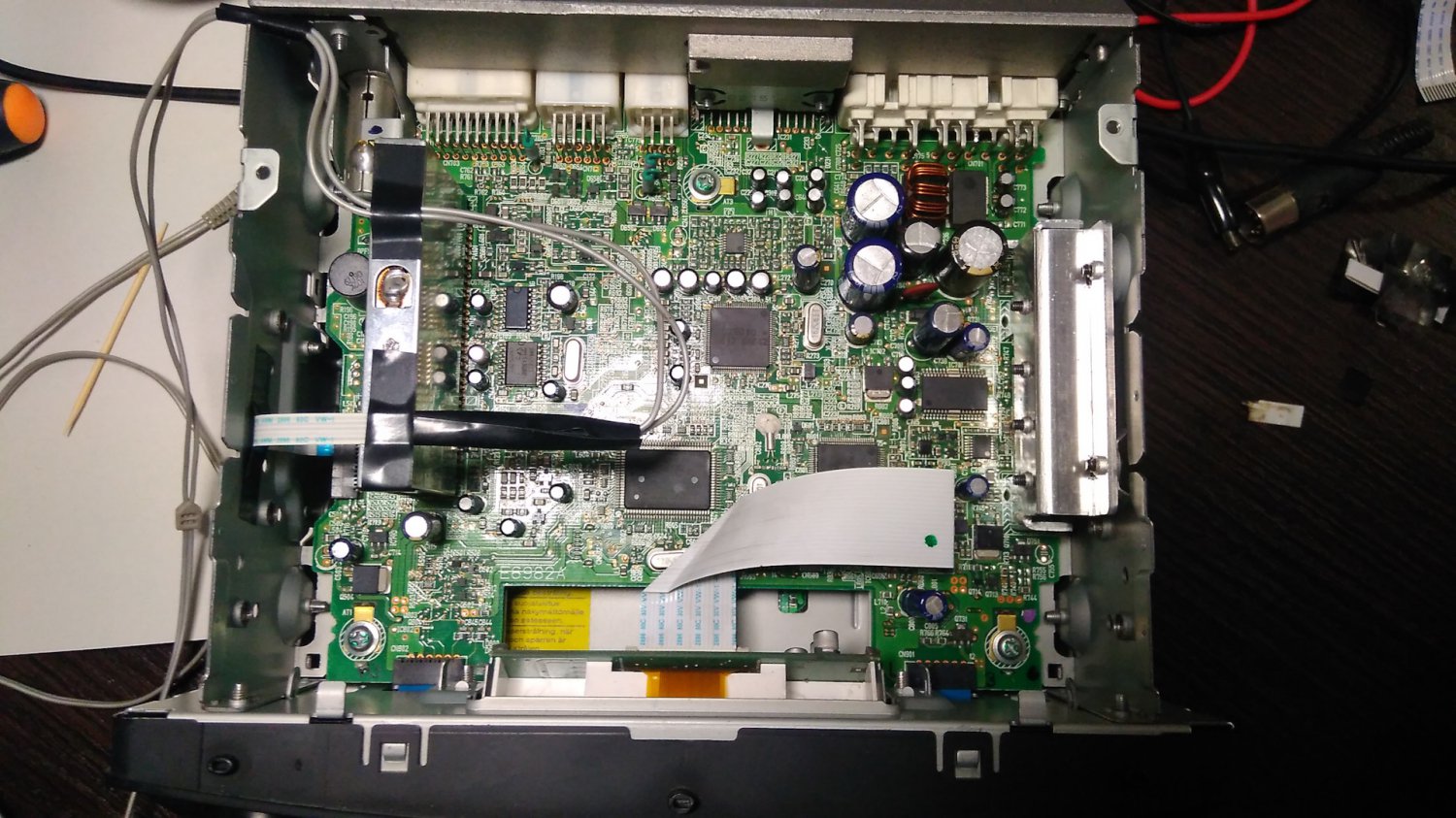

Шлейф вставил в штатный разъем и зафиксировал термоклем, чтоб не двигался. Провод вывел в сторону через корпус.
Проверил дома, да работает. Диск в ошибке, но звук идёт. Проверил в паре с блютуз модулем, тоже работает (бт модуль подключал к внешнему источнику питания).
В процессе установки монитора для камеры заднего вида (все равно разбирал центральную консоль) решил попробовать воткнуть штатную магнитолу и послушать какой звук в итоге получился.
Подключил к магнитоле телефон как AUX (без БТ модуля), включил трек и в общем я даже не успел понять нормально музыка играет или хорошо произошел щелчок и появится жуткий шум и шипение.
Опять что то не так!
Начал грешить на провод, что он без экрана. Но минуты две играло чисто без помех. Такого быть не может.
Закинул магнитолу в гараж до лучших времён.
А тут на глаза попалась вот такая тема.
Автор проделал большой и трудоемкий путь, чтоб прийти к такому результату.
И я так понял, что это не конец, но задумка мне очень понравилась.
www.drive2.ru/l/470540400226992715/
Тоже хочу себе так.
