Запись №11: Подключение видеорегистратора через конвертер постоянного напряжения.
С целью освободить прикуриватель, решил запитать видеорегистратор через конвертер постоянного напряжения и разветвитель предохранителя от бортовой сети автомобиля.

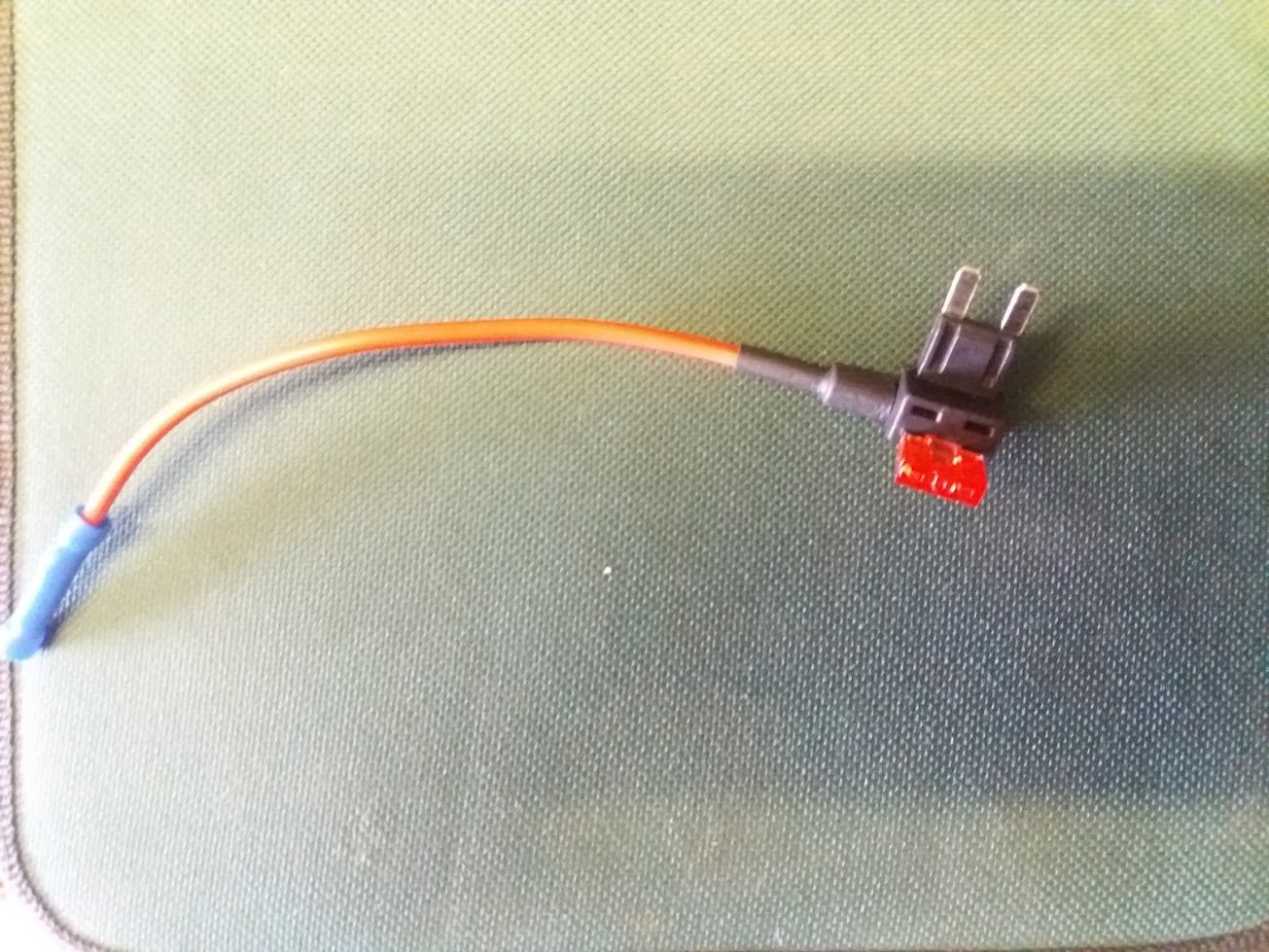

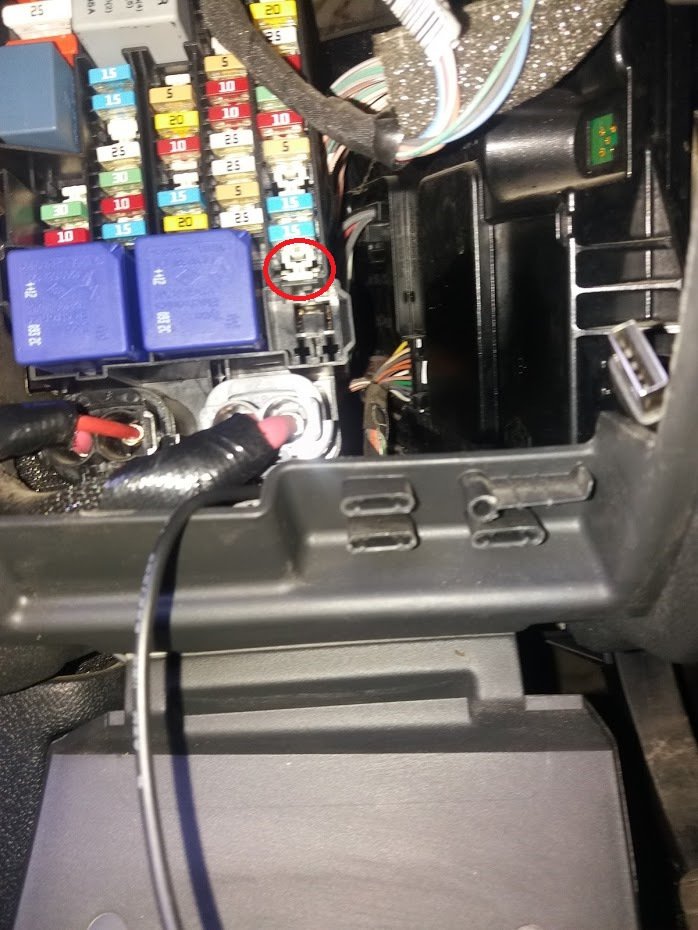

Разветвитель подключать буду к предохранителю прикуривателя (нижний правый предохранитель на 15А)

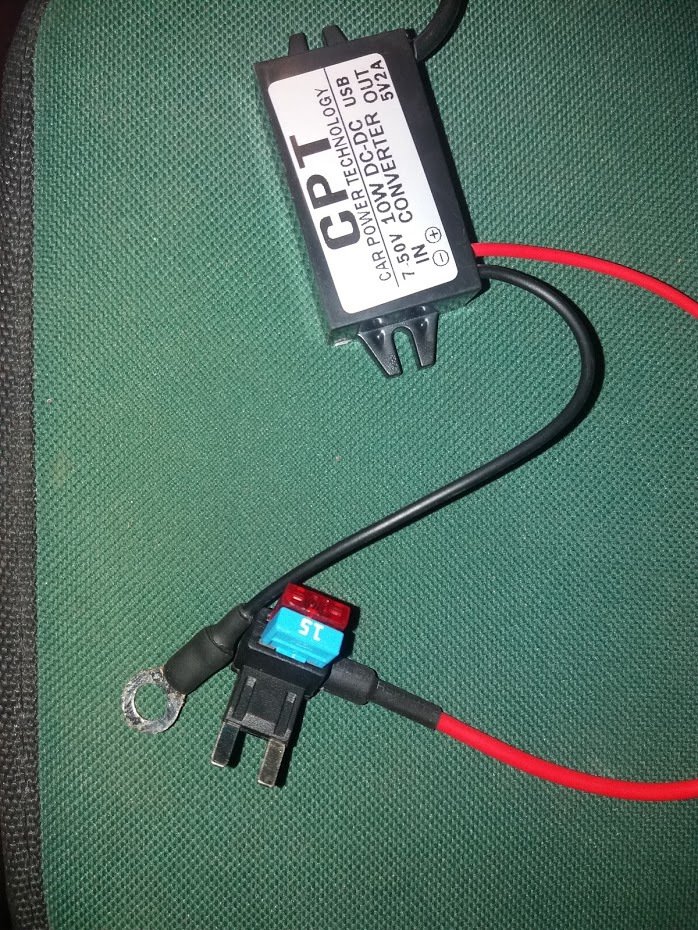

Спаиваю провода конвертера и разветвителя, место спайки закрываю термоусадкой, минусовый провод конвертера обжимаю клеммкой-шайбой диаметром 5 мм, получилась такая конструкция:

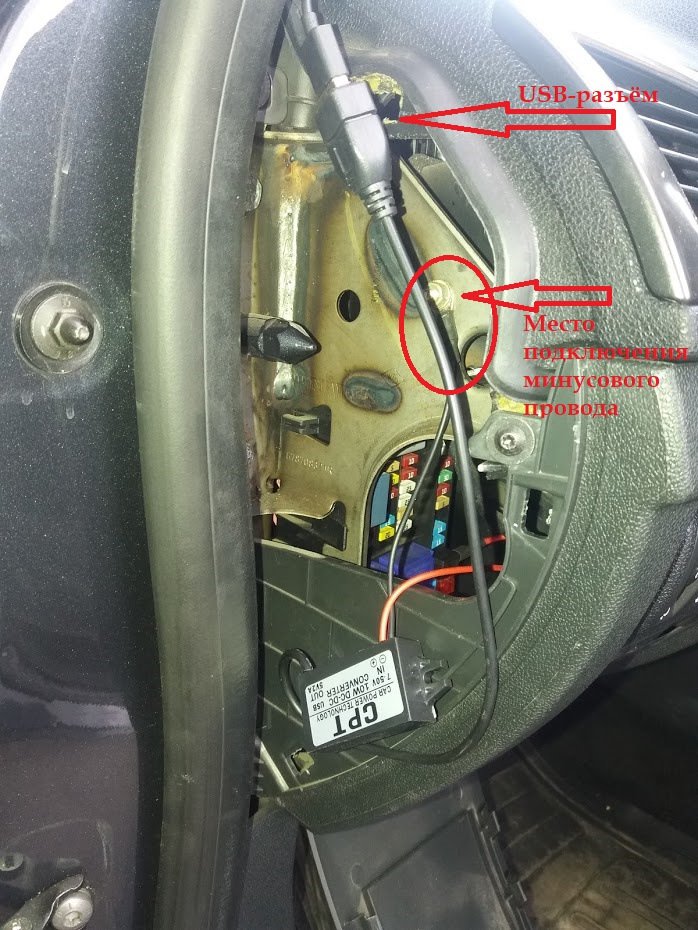

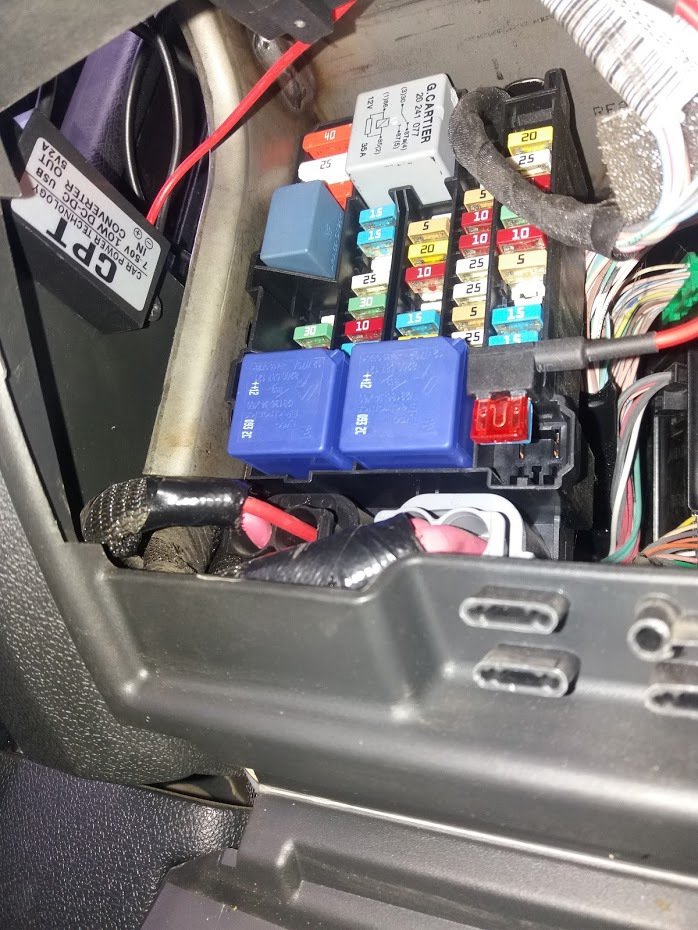

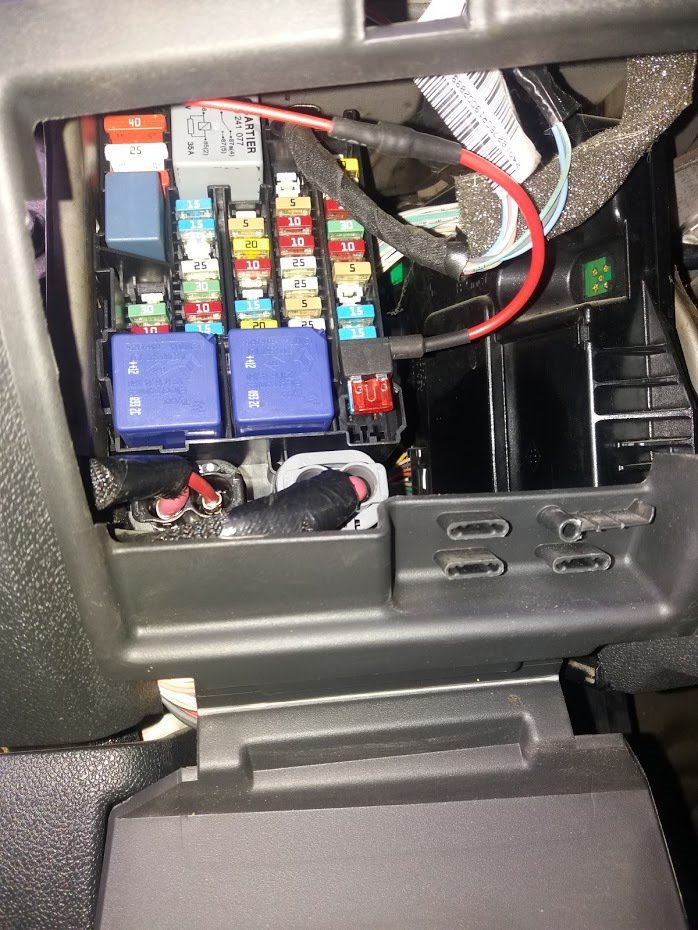

Подключаю в авто схему: разветвитель с предохранителями в гнездо предохранителя прикуривателя (на прикуриватель так и остался предохранитель на 15А, на регистратор ставлю предохранитель на 10А), минусовой провод болтовым соединением закрепляю к элементу кузова.

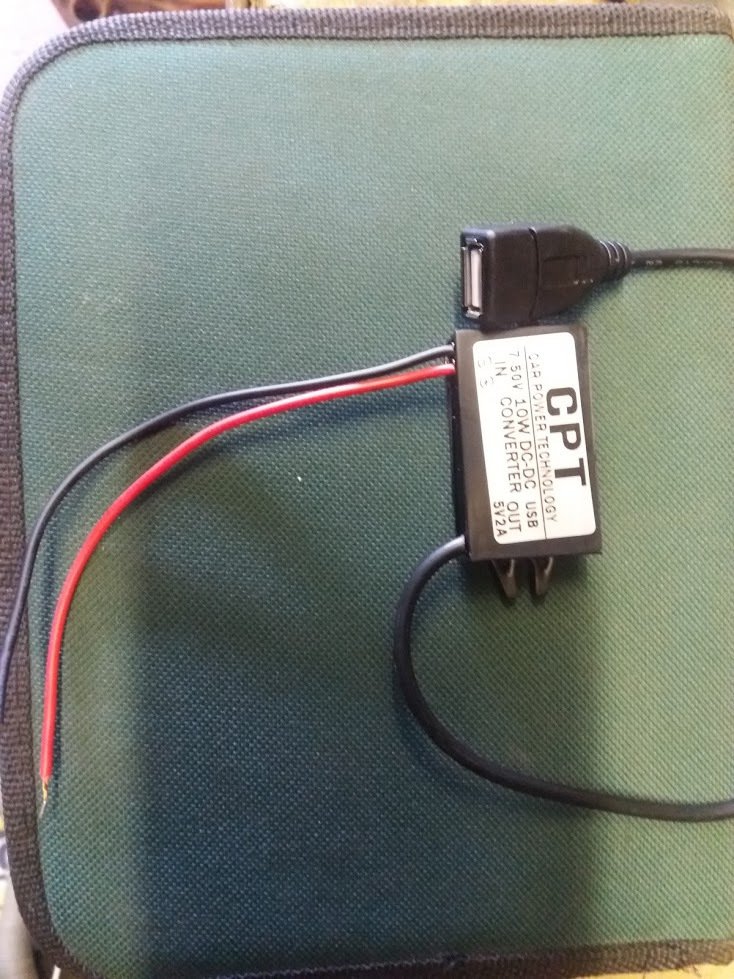

Конвертер уже имеет выход USB для провода регистратора. Алгоритм работы: при закрытии авто регистратор работает 3 минуты и выключается, при открытии двери включается.
От плафона не подключал из-за того, что есть панорама и места над плафоном мало, также хотел сделать разборную схему, чтобы в случаях неполадок, легко можно было разобрать.
Затраты:
конвертер- 32 грн.
разветвитель "mini"- 20грн.
клемма- 1грн.
Ссылки на комплектующие:
Конвертер напряжения 12/5В: ru.aliexpress.com/item/32…042311.0.0.274233ed4wQSG2
Разветвитель предохранителя: ru.aliexpress.com/item/32…042311.0.0.274233edKcyXlK
