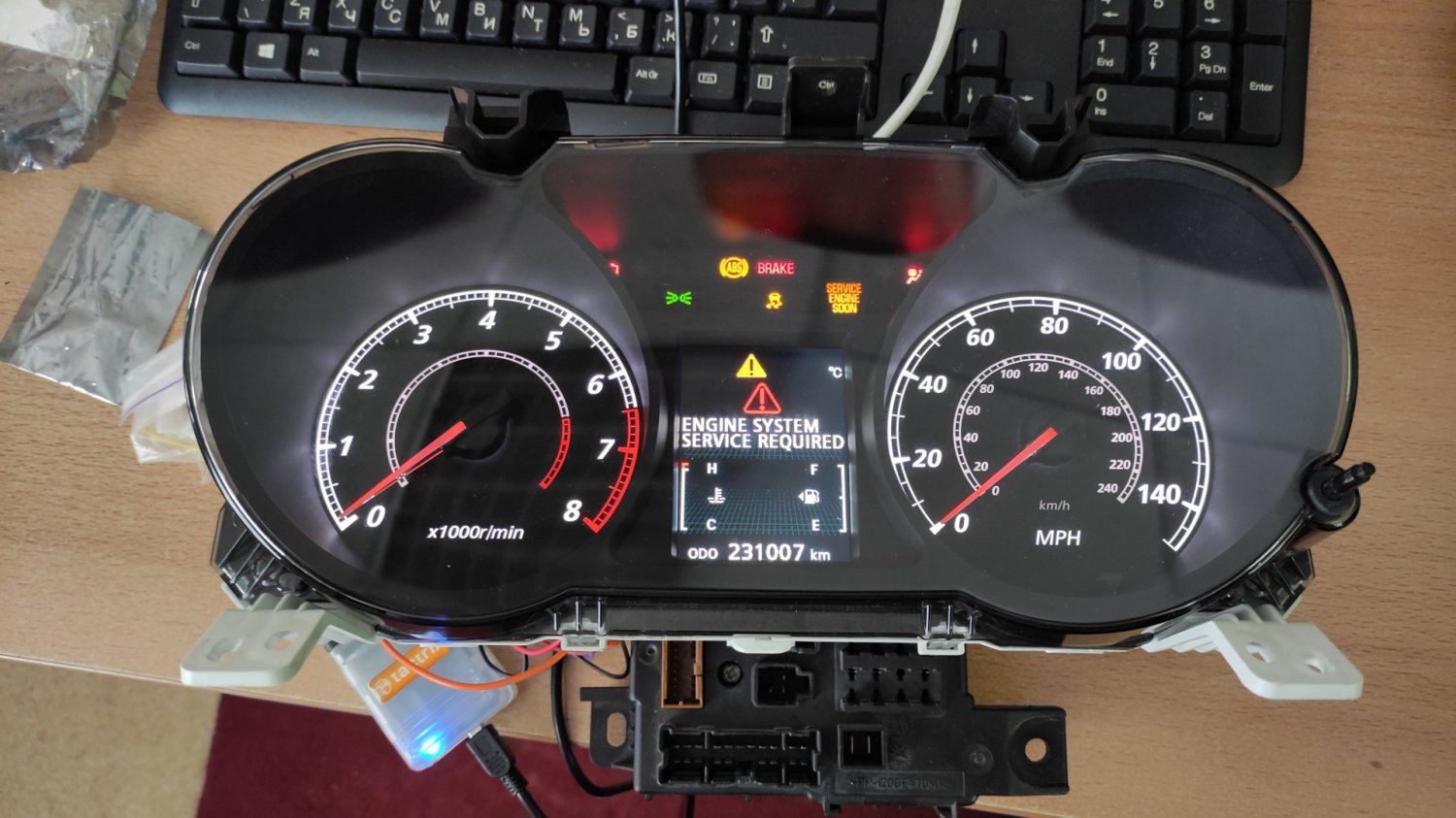

Для теста стрелок, экрана, светодиодов и прошивки панелей на столе без использования паяльника и программатора нам нужен блок etacs. питание 12В, обд2 разъем папа, openport2 (или клон) для прошивки, elm327 usb просто для тестов.

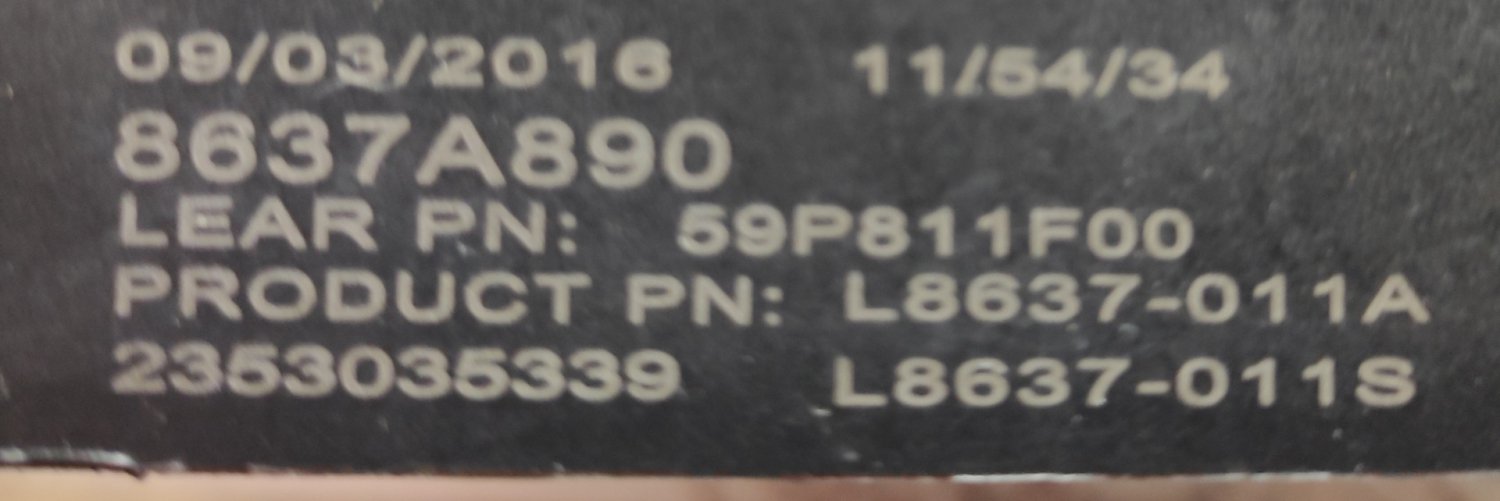

Запчасти на фото: 8637A890

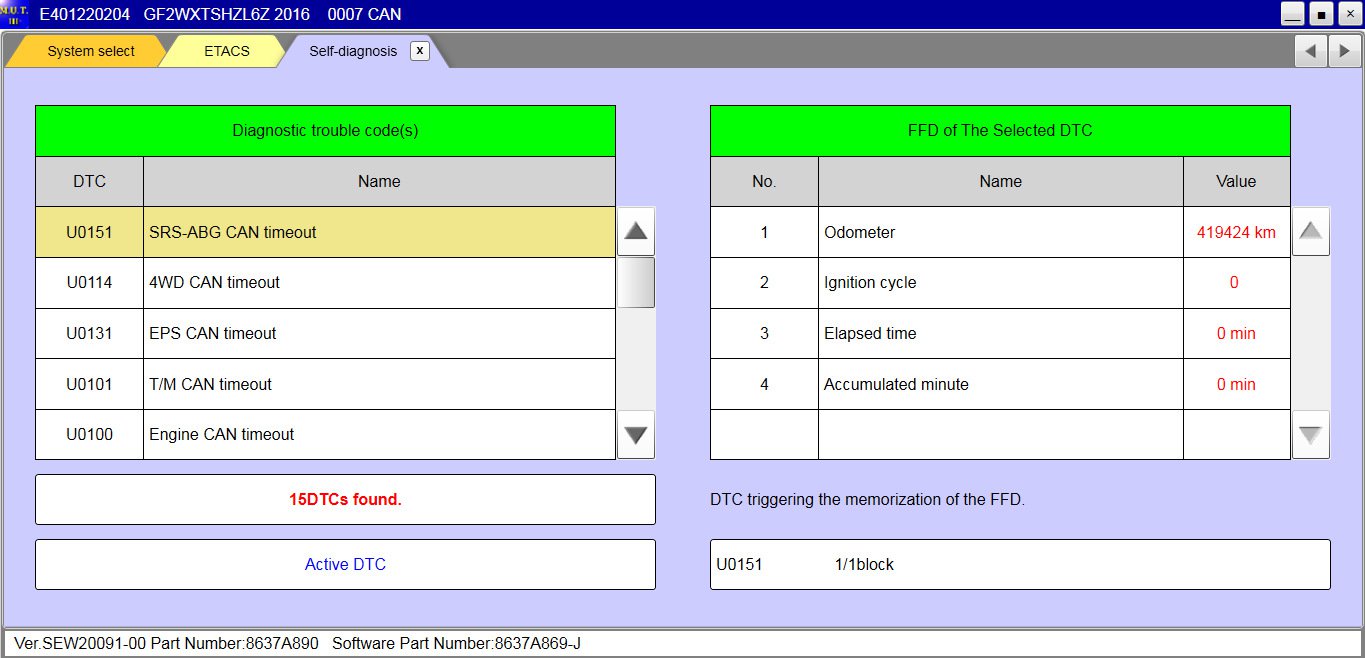

Для outlander 3 имеется в наличии 8637A890, в текущей версии мут-3 обновок к сожалению нет, смотрим информацию:
Запчасти на фото: 8637A890, 8637A869
Запчасти на фото: 8637A890, 8637A869
Чистокровный Европеец, 420тыс пробег впечатляет.

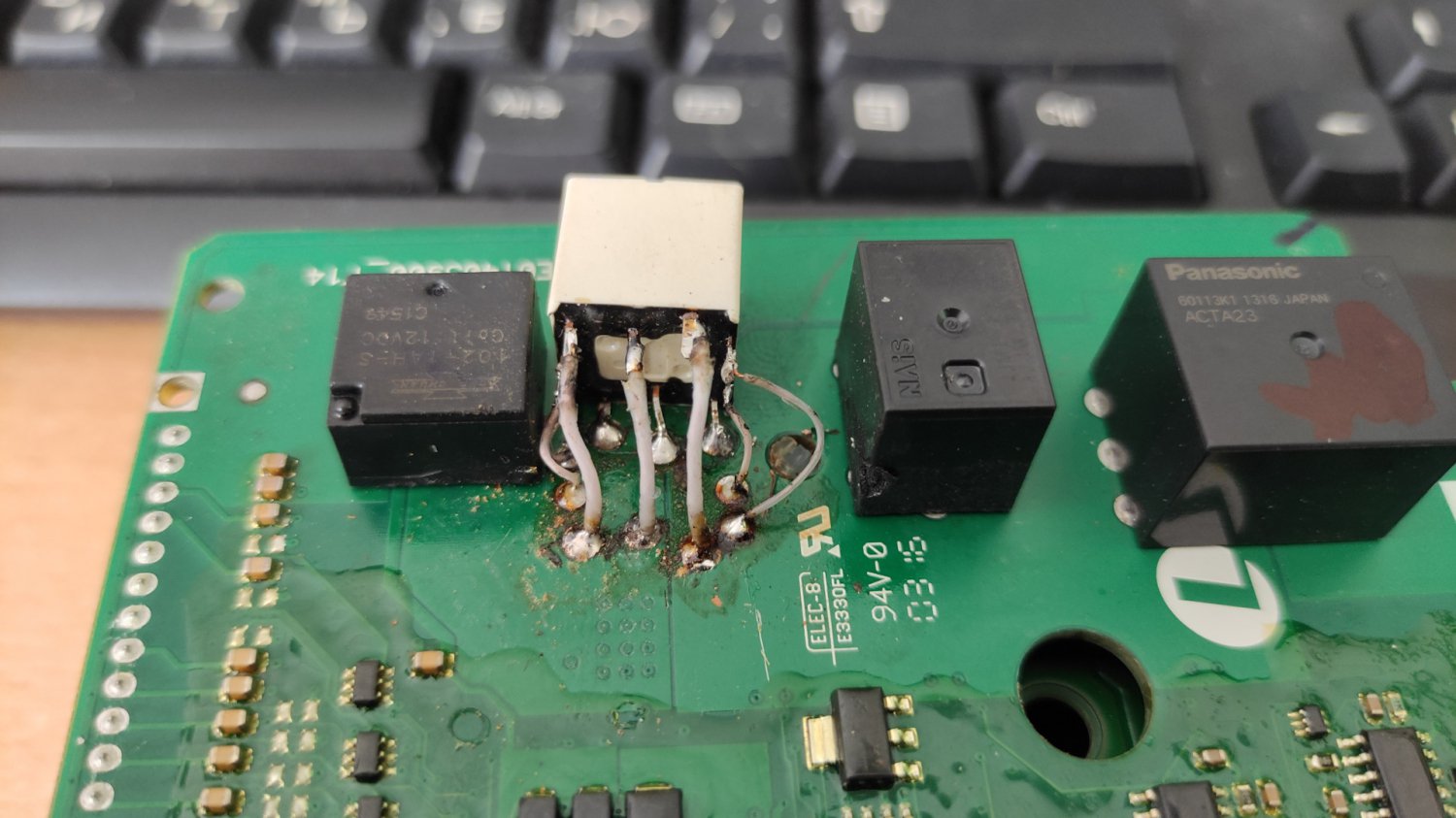

Пробовали чинить, говорят не работаю дворники, но для наших целей это не критично.

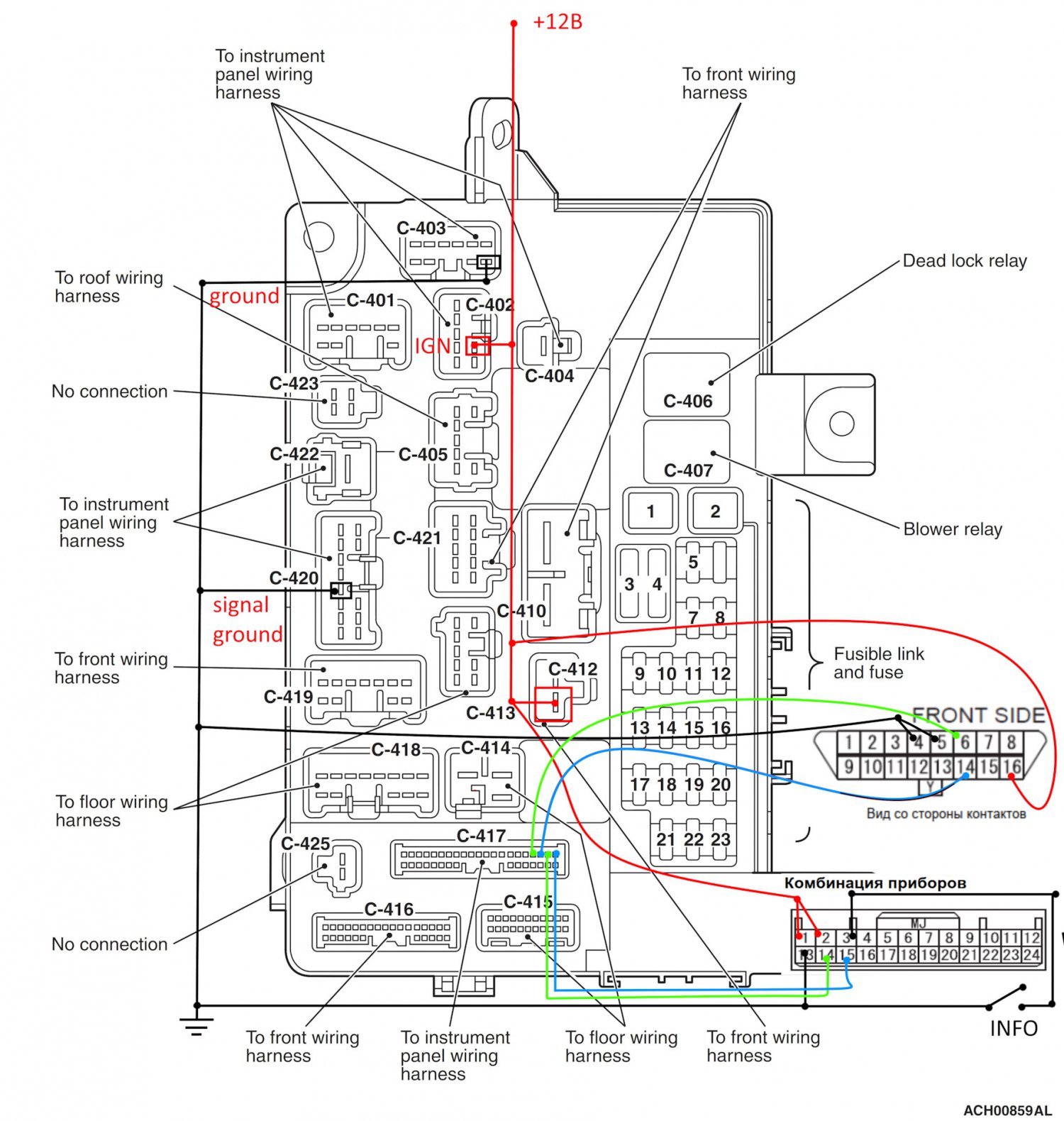

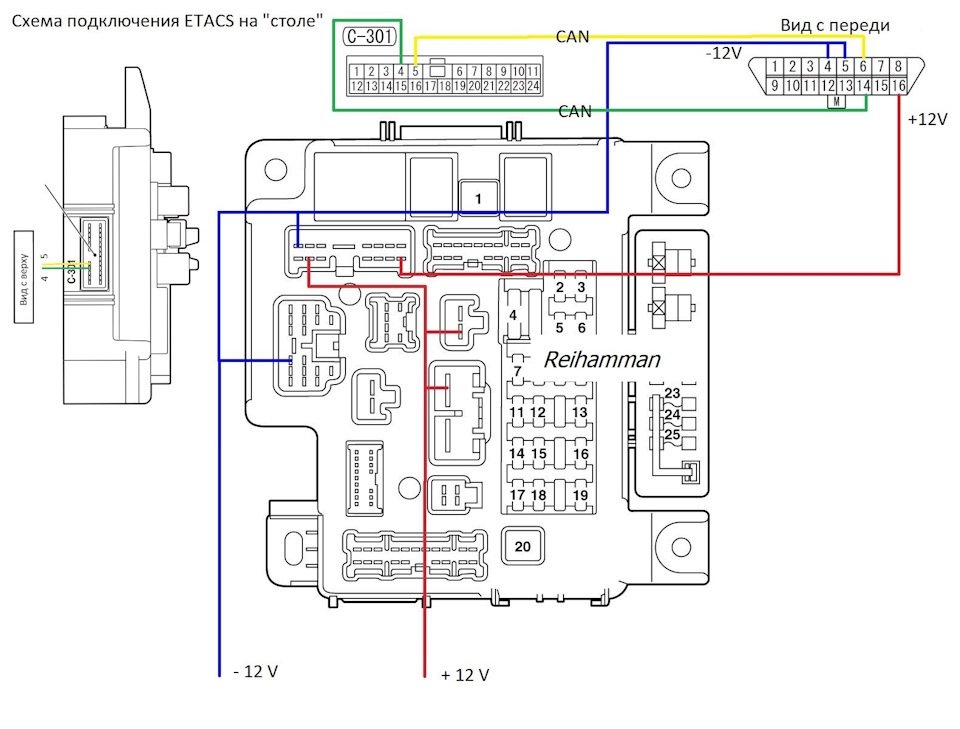

Схем подключения не нашёл, пришлось самому рисовать:

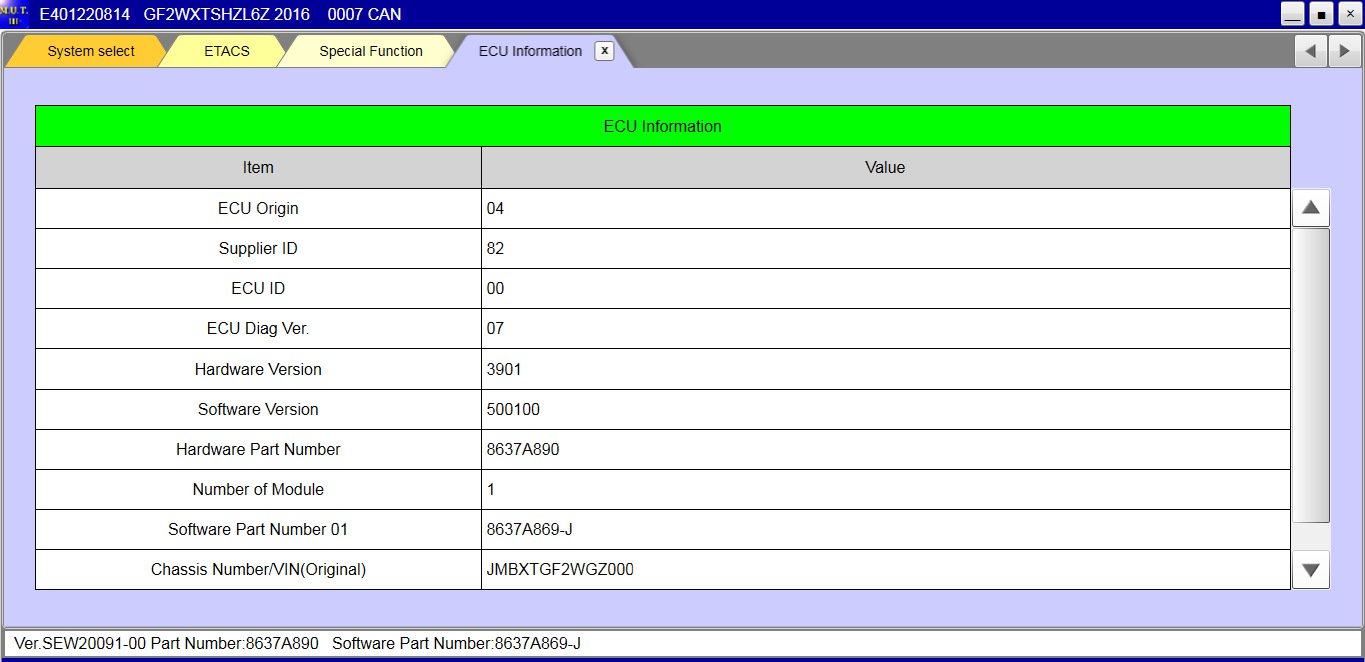

Читаем кодинг

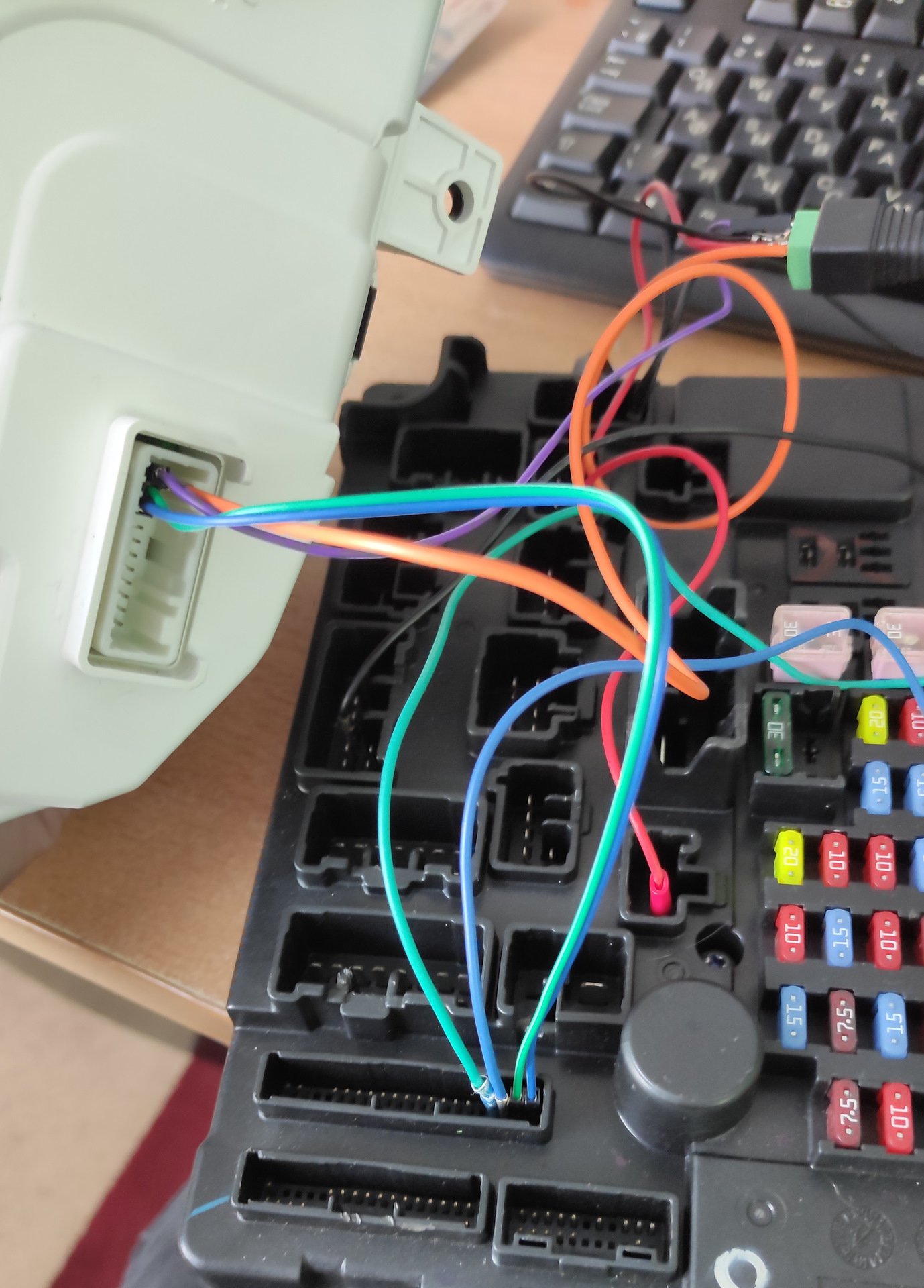

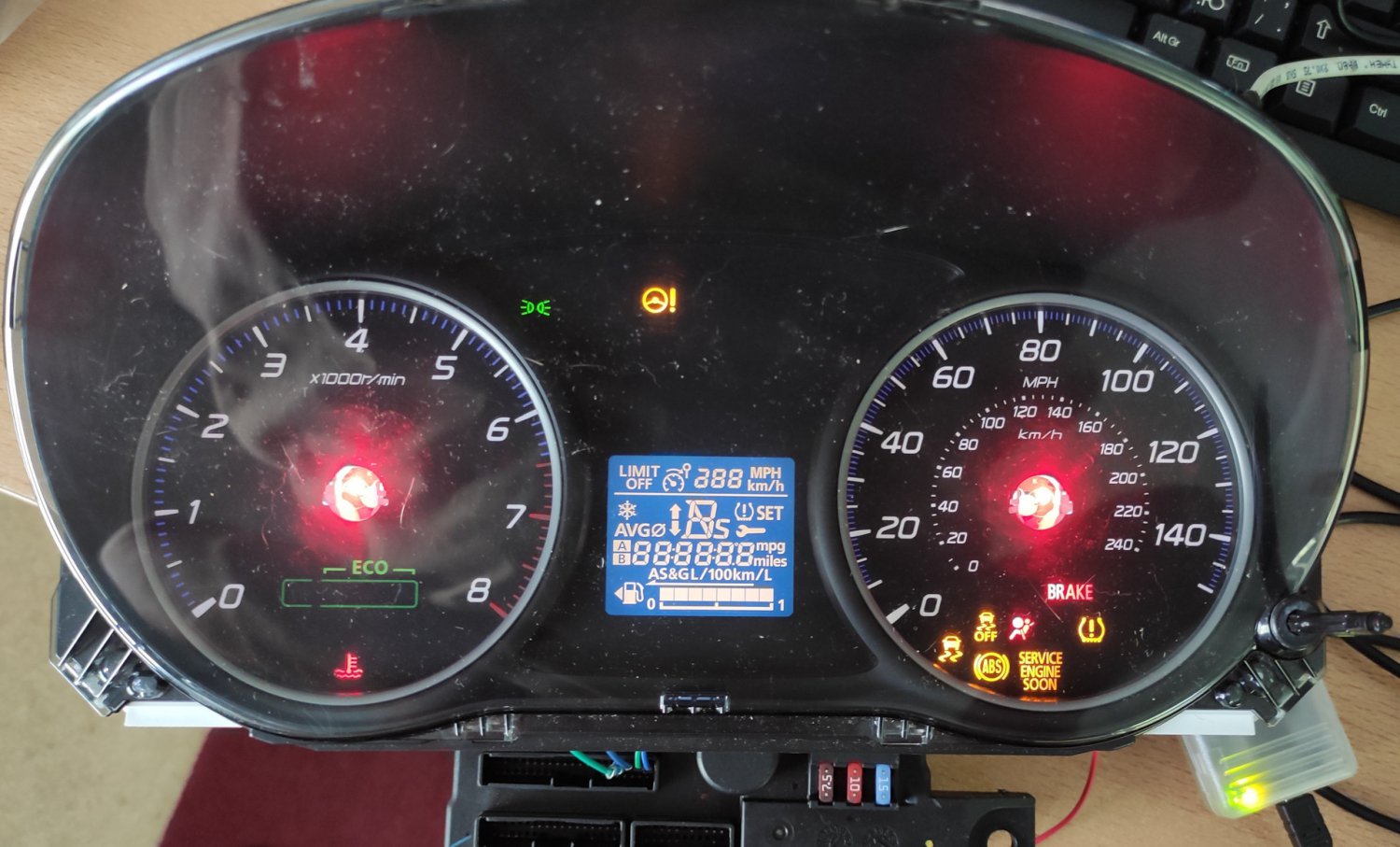

Проверяем на старых и новых панелях:

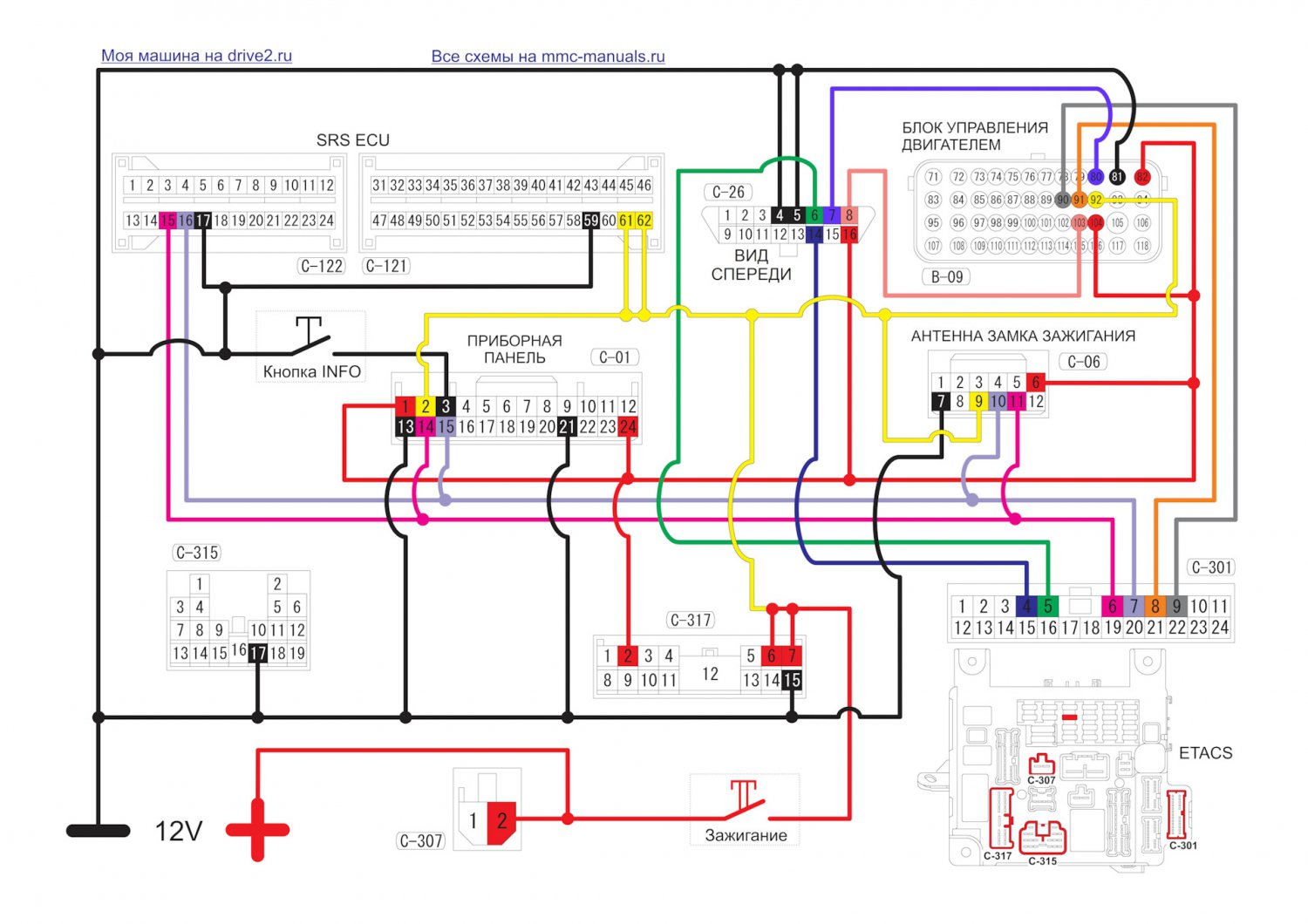

Для Lancer X, ASX, Outlander XL используем 8637A393 etacs.
Тут попроще, схемы есть, просто подключаем и радуемся.
Запчасти на фото: 424344, 1314516, 1789101
Mitsubishi Lancer X
