По многочисленным просьбам решил добавить статтю о проверке и замене датчиков системы управления двигателем Ланоса (точно подходит к двигателям 1.5 и 1.6). Тут располежение датчиков на авто — www.drive2.ru/l/3644614/
И так.
Перед проверкой датчиков необходимо проверить целостность электрических цепей, напряжение в бортовой сети (на ХХ 13.9В-14.1В), работу системы впрыска и отсутствие внешних механических повреждений и запахов.
Датчик температуры охлаждающей жидкости (Код: 96182634) установлен в торце головки блока цилиндров со стороны 4-го цилиндра под катушкой зажигания.
Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. Контроллер обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя. Для снятия датчика необходимо слить охлаждающую жидкость.

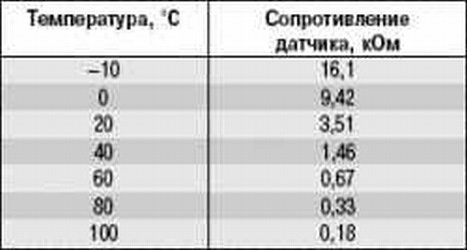

У датчика температуры охлаждающей жидкости проверяют сопротивление на выводах датчика при различных температурных режимах.
При отклонении сопротивления от нормы замените датчик.
Датчик температуры воздуха на впуске (код: 96183228) вклеен в воздухоподводящий рукав. Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.

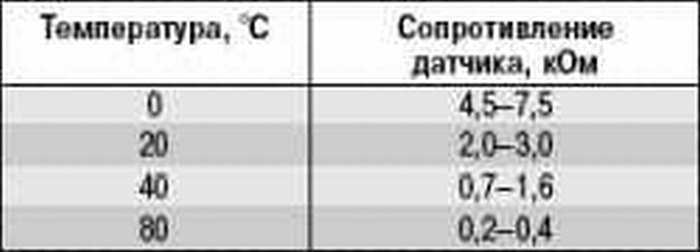

У датчика температуры всасываемого воздуха проверяют сопротивление на выводах при различных температурных режимах.
Вам потребуются: отвертка с крестообразным лезвием, тестер, термометр, пассатижи.
Датчик положения коленчатого вала (код: 96183235) двигателя, состоящий из магнита и обмотки, установлен у зубчатого венца шкива коленчатого вала.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте датчик и зубчатый венец на отсутствие зубьев, биение или другие повреждения.
Датчик положения дроссельной заслонки представляет собой переменный резистор, который установлен на оси дроссельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому контроллер определяет степень открытия дроссельной заслонки.

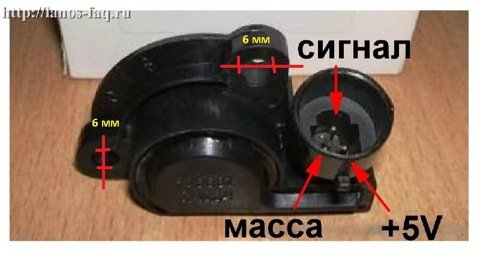

рекомендую его настроить: на сигнальном проводе лучше когда 0.45В-0.6В. Иногда надо просверлить большие отверстия в датчике для крепежа, я сверлил 6 мм сверлом. Вставляем в разъем иголку, не снимая с дросселя, включаем зажигание, приоткручиваем болты, крутим и смотрим тестером, сколько на выходе, потом фиксируем и закручиваем.

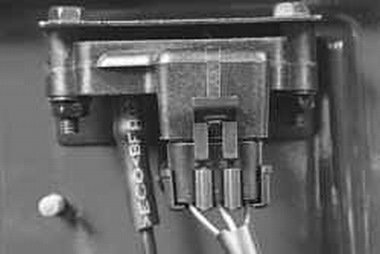

Датчик абсолютного давления (ДАД) (разрежения) (код: 12569240) во впускной трубе установлен в моторном отсеке на щите передка. Датчик фиксирует изменение давления (разрежения) во впускном трубопроводе в зависимости от изменения нагрузки и частоты вращения коленчатого вала двигателя и преобразует его в напряжение выходного сигнала. Электронный блок управления двигателем подает на датчик напряжение питания 5 В и обрабатывает его сигналы, поступающие по цепи передачи сигнала. Датчик соединен с «массой» через свой переменный резистор. В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступившего в двигатель.
Проверьте цепь питания датчика. Для этого отсоедините колодку жгута проводов от датчика (при выключенном зажигании) подсоедините тестер в режиме вольтметра к выводам «А» и «С» колодки (обозначения выводов нанесены на корпус колодки), включите зажигание и измерьте напряжение. Напряжение питания должно составлять (5,0±0,2) В. Выключите зажигание и подсоедините колодку жгута проводов к датчику. Снимите с колодки ее крышку, отжав фиксаторы, и подсоедините колодку к датчику. Подсоедините тестер в режиме вольтметра к проводу жгута, соединенному с выводом «В», и к «массе», пустите двигатель и измерьте напряжение датчика. При работе двигателя на холостом ходу напряжение должно составлять (1,3±0,4) В. При отклонении напряжения от нормы замените датчик абсолютного давления. Выключите зажигание и отсоедините провод от клеммы «минус» аккумуляторной батареи. Отсоедините от датчика колодку жгута проводов и установите на место ее крышку. Отсоедините вакуумный шланг от датчика. Удерживая болты от проворачивания, отверните две гайки крепления датчика и снимите его.
Датчик скорости автомобиля (код: 96190708) установлен на коробке передач. Датчик представляет собой датчик Холла. Он выдает на электронный блок управления двигателем импульсный сигнал, пропорциональный частоте вращения ведущих колес.
Для замены датчика скорости отсоедините провод от клеммы «минус» аккумуляторной батареи. Отожмите фиксатор и отсоедините от датчика скорости колодку жгута проводов. Отверните датчик от привода спидометра и снимите его.
Датчик концентрации кислорода (лямбда зонд) (код: 96419955) установлен на выпускном коллекторе. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, контроллер управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.
Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится.
Вам потребуются: ключи «на 12», трубчатый ключ «на 22», бокорезы.
Информация от датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода и, следовательно, об обеднении смеси. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах и, следовательно, о переобогащении смеси.
Как проверить датчик кислорода:
От колодки отсоедините датчик кислорода и подсоедините его к вольтметру.
Увеличить обороты двигателя до 2 500 тыс.
С помощью устройства для обогащения горючей смеси искусственно увеличьте содержание бензина в ней. Это нужно сделать, таким образом, чтоб обороты движка упали на 200 об./мин.
Если у Вас автомобиль с электронным впрыском, просто вытащите вакуумную трубку с регулятора давления и вставьте ее в магистрали.
Датчик работает правильно в том случае, если вольтметр довольно быстро покажет напряжение 0.9 В. Если он покажет меньше 0.8 В или будет реагировать слишком медленно, то датчик необходимо заменить.
Можно попробовать провести тест на бедную смесь. С помощью вакуумной трубки сымитируйте подсос воздуха. Если в течении 1сек. Показатели вольтметра упадут на 0.2 В – кислородный датчик реагирует правильно. Если же показатель выше указанной нормы либо реагирует медленно датчик необходимо менять.
Также можно провести тест динамических режимов. Необходимо подсоединить датчик к разъему.
Подсоединить параллельно к разъему вольтметра (иголкой).
Восстановить нормальную работу системы.
Обороты двигателя должны быть в приделах 1 500 тыс.
Норма показателя 0.5 В, если вольтметр показывает другие результаты – датчик подлежит замене.
Если любой из этих тестов указывает на неисправность датчика кислорода либо какие-то проблемы в процессе диагностики, необходимо немедленно искать решение. Если оставить проблему на потом, это может привести к поломке катализатора.
Также при проведении испытания необходимо учитывать, что правильной работа датчика кислорода может быть возможной только при достижении температуры 350 С градусов. Таким образом, только через 3 минуты после зажигания начинает работать обратная связь в системах впрыска.
