Решил изменить вид приборной панели

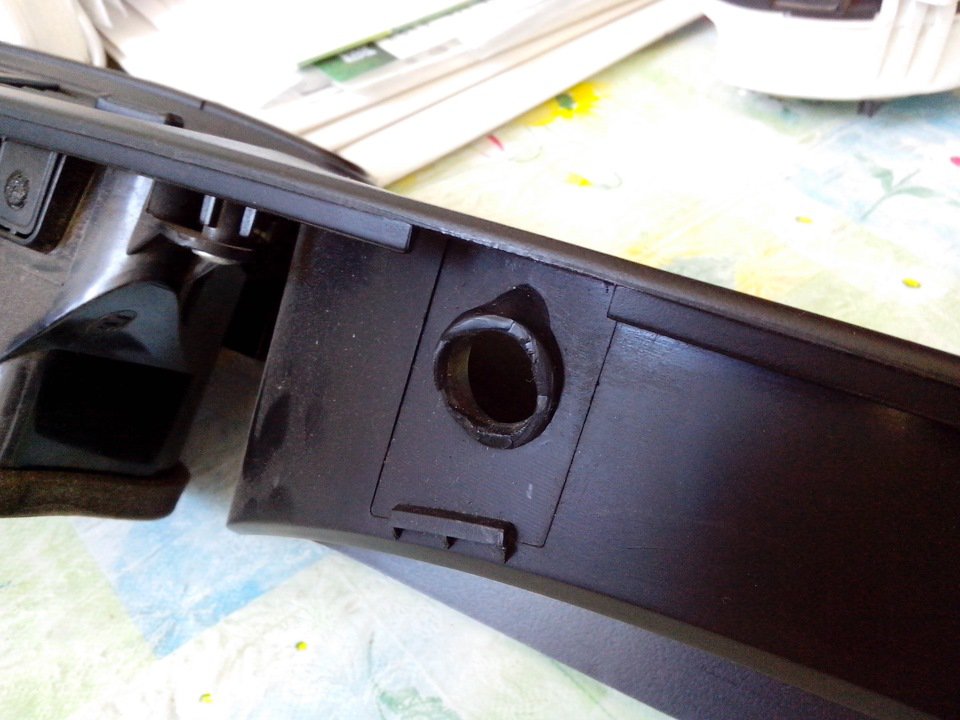

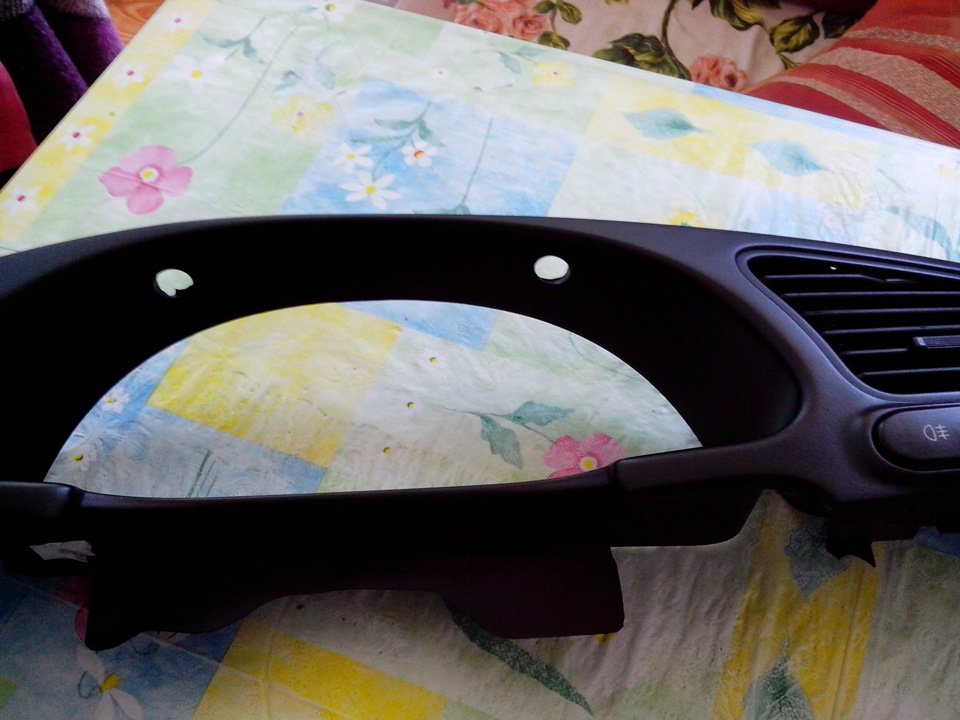

Покрасить в красный стрелки, сделать их подсветку, заменить лампы на ЛЕД-ленту и поменять шкалы. При снятии панели обнаружил, что крепление поломалось, кто то до меня туда лазил и перекрутил саморезы.

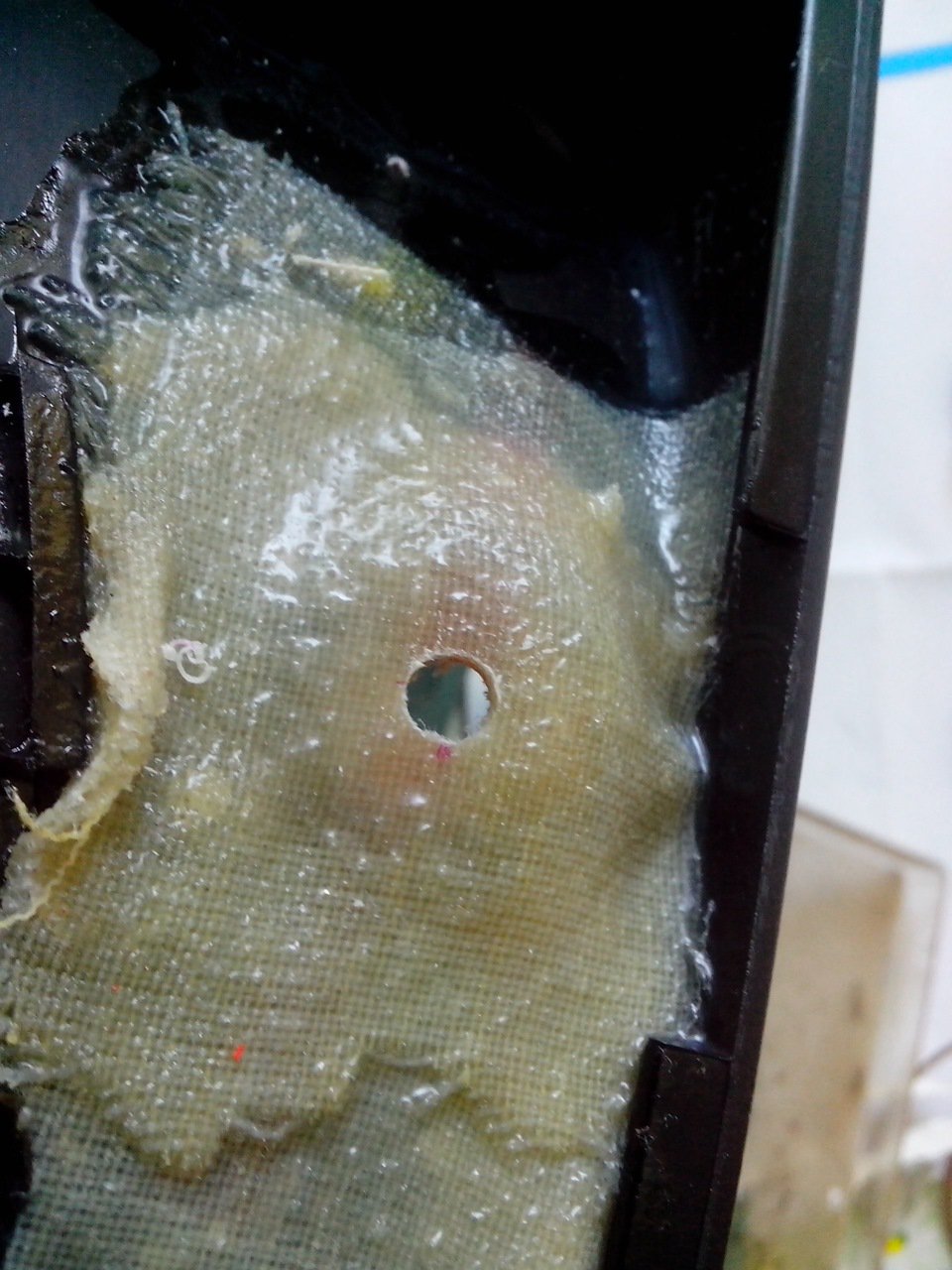

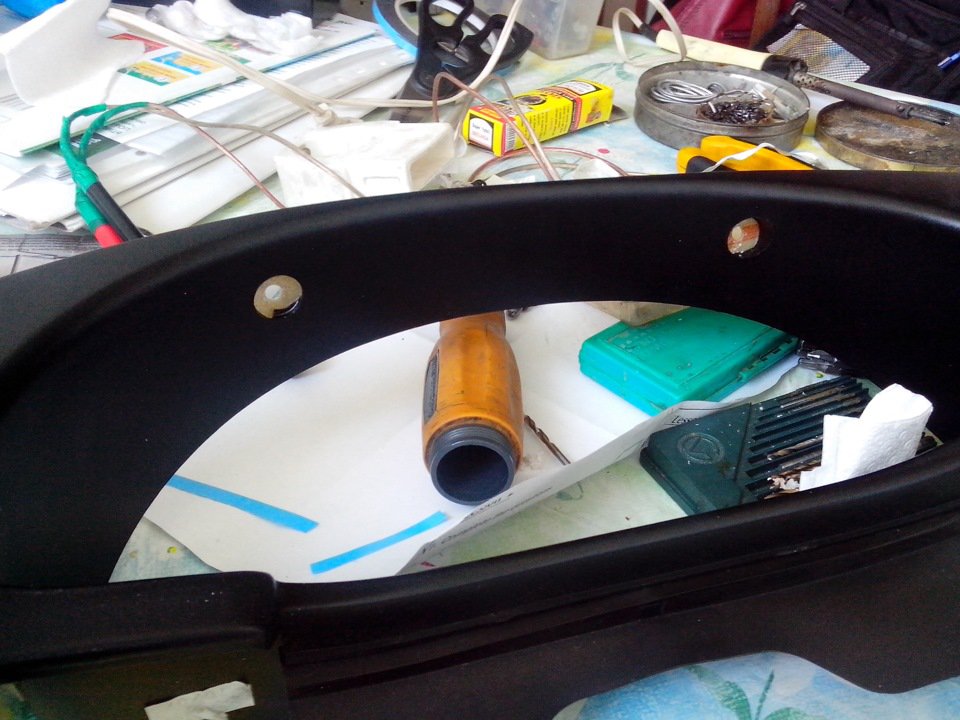

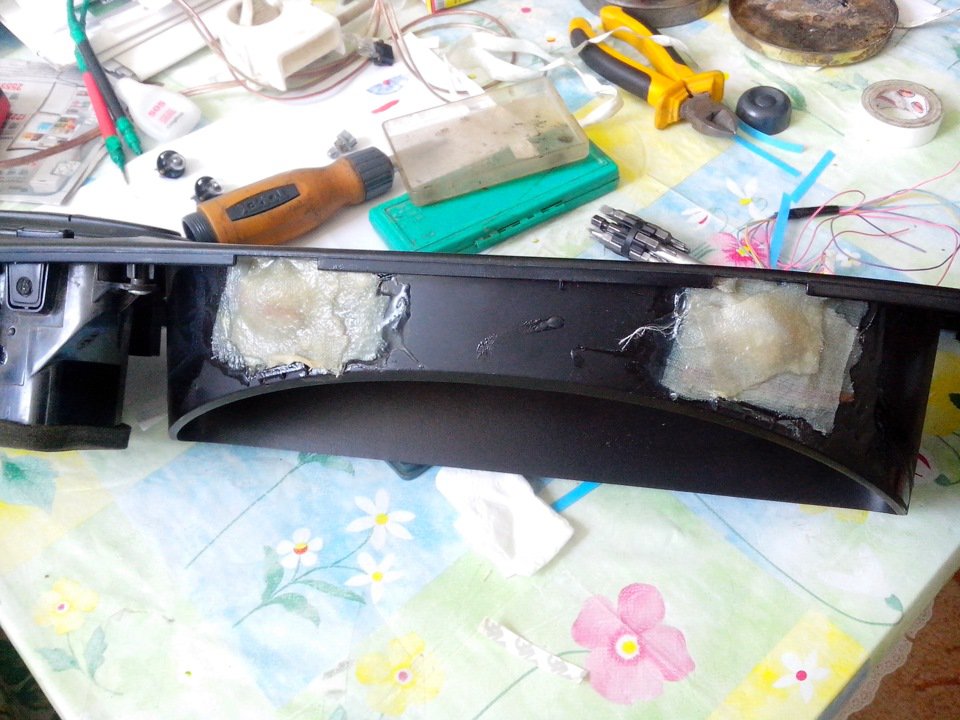

Пришлось воспользоватся старым проверенным методом — эпоксидка и ткань на основе капроновой нити в три слоя. После высыхания просверлил отверстия.

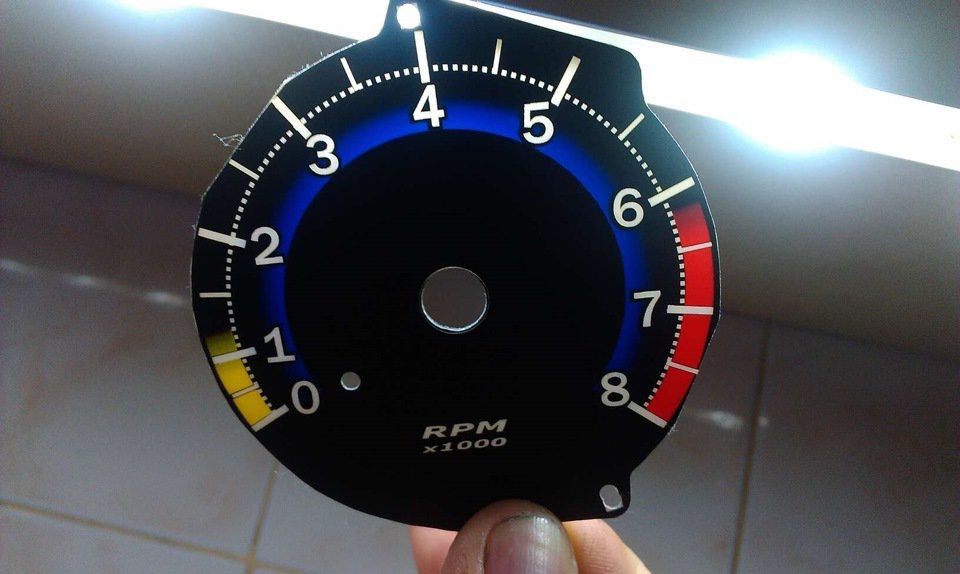

Нашел новые шкалы, очень понравились, попросил сделать с голубым оттенком (считай эксклюзив), спасибо sensovodik

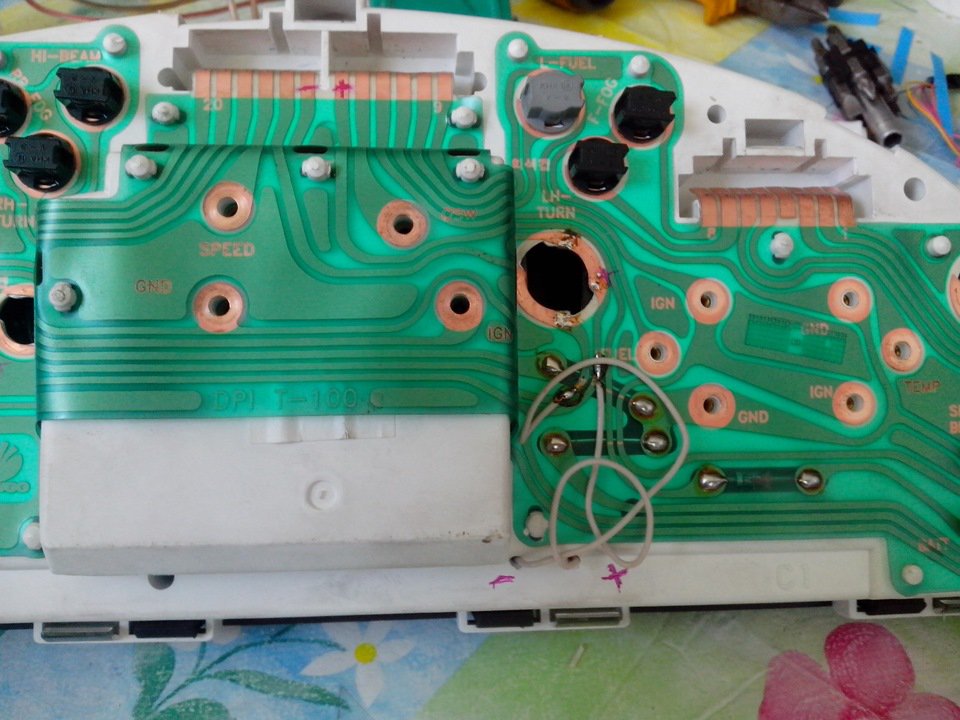

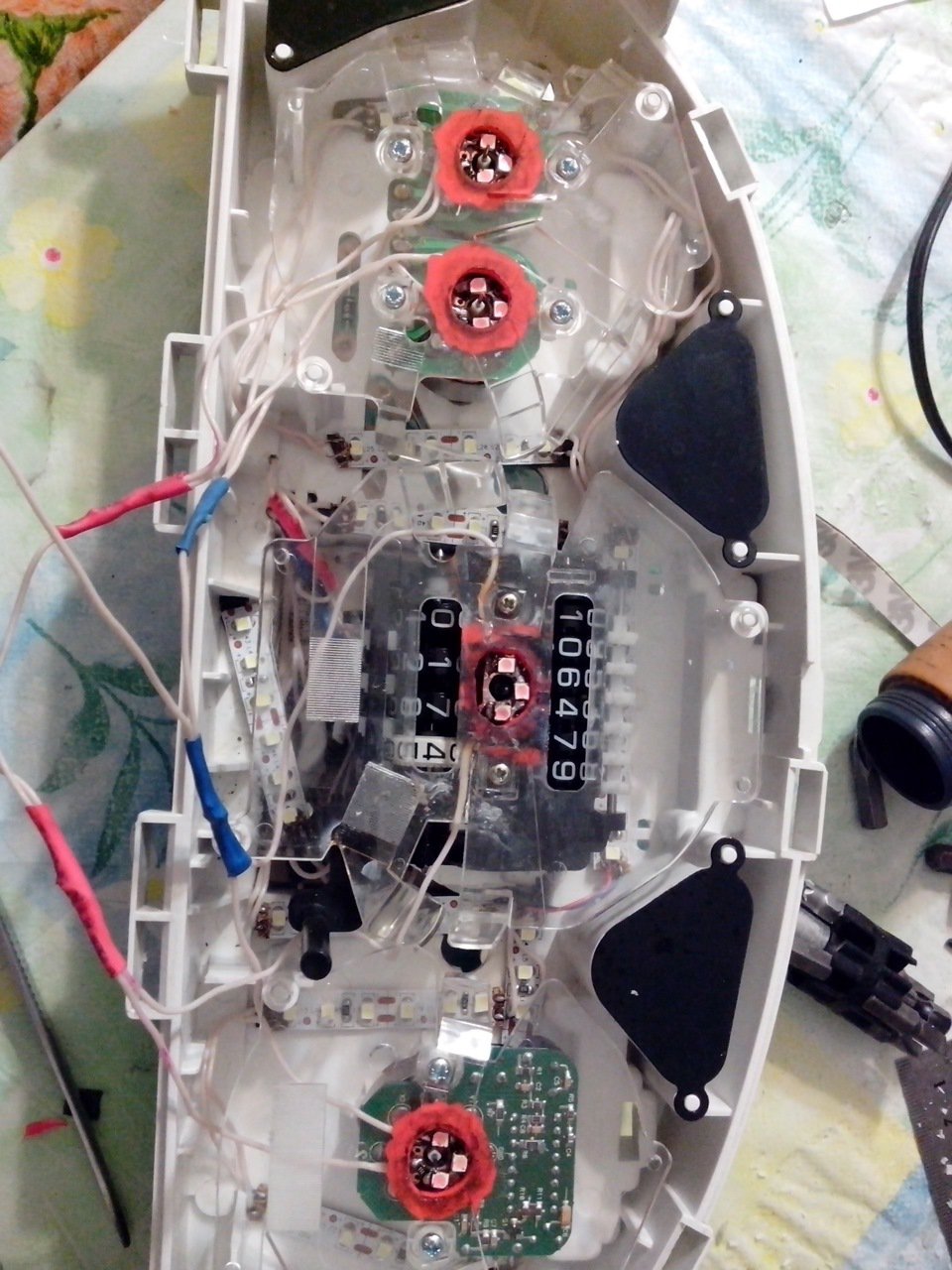

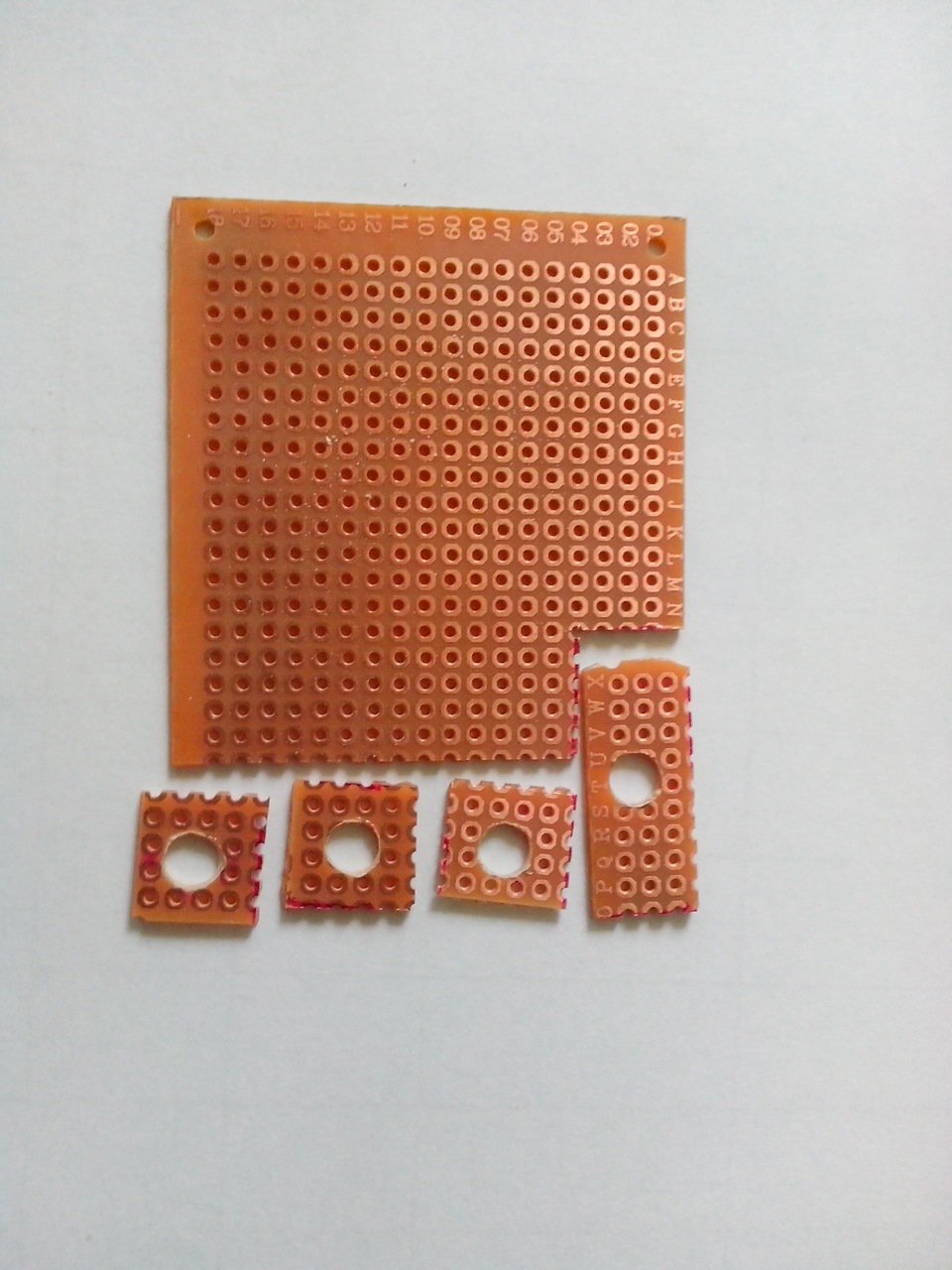

Подсветку стрелок сделал на монтажной плате, текстолита не нашел, а в магазине покупать жаба задавила, плюс химию для травления. Решил сделать проще. Рассчитал размеры и спаял четыре подсветки методом переноса светодиодов и сопротивления на макетную плату. Питание решил взять с тахометра, что бы стрелки всегда светились, питание 12В с болта с надписью "ING", минус — болт "GND".

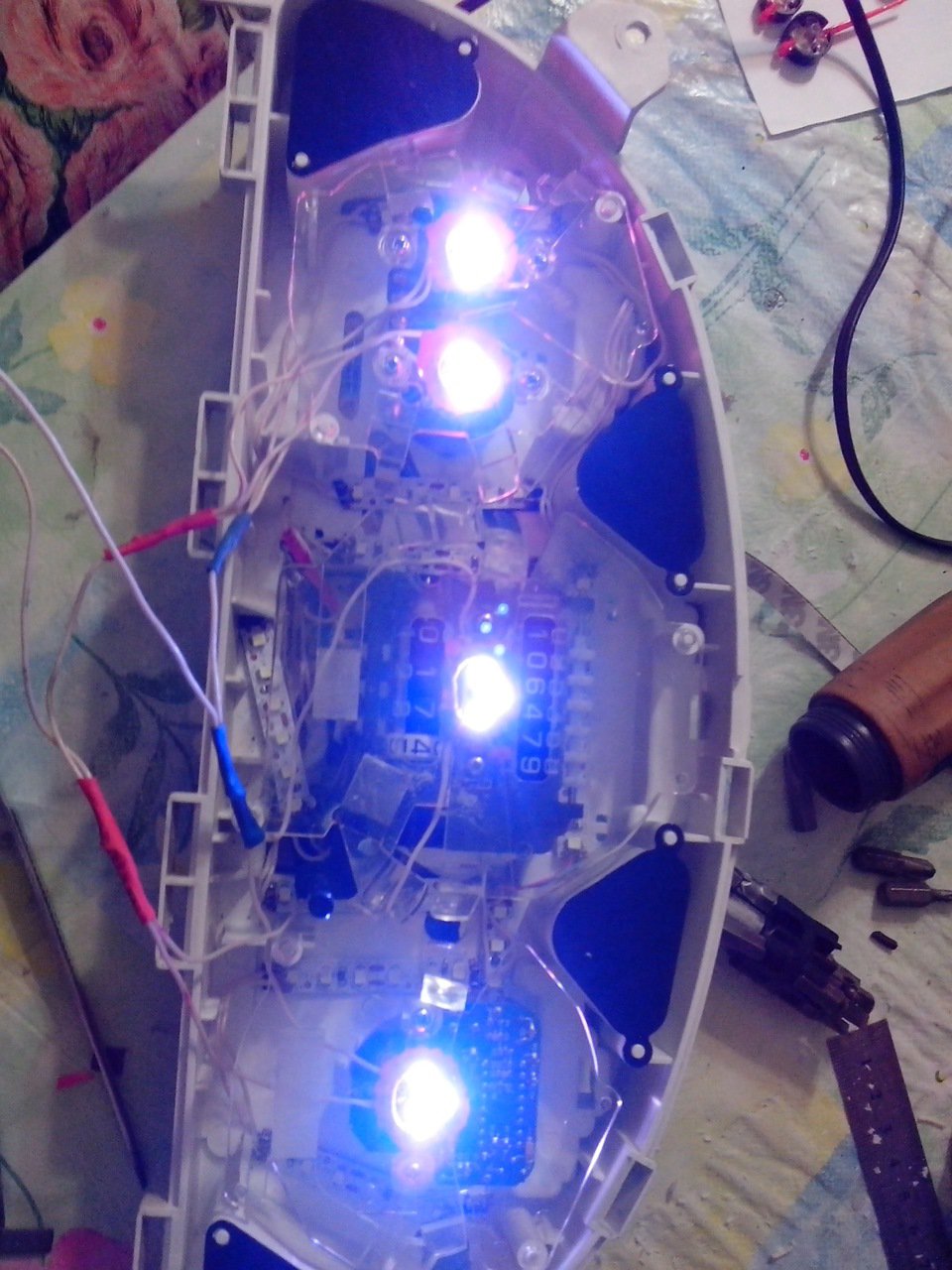

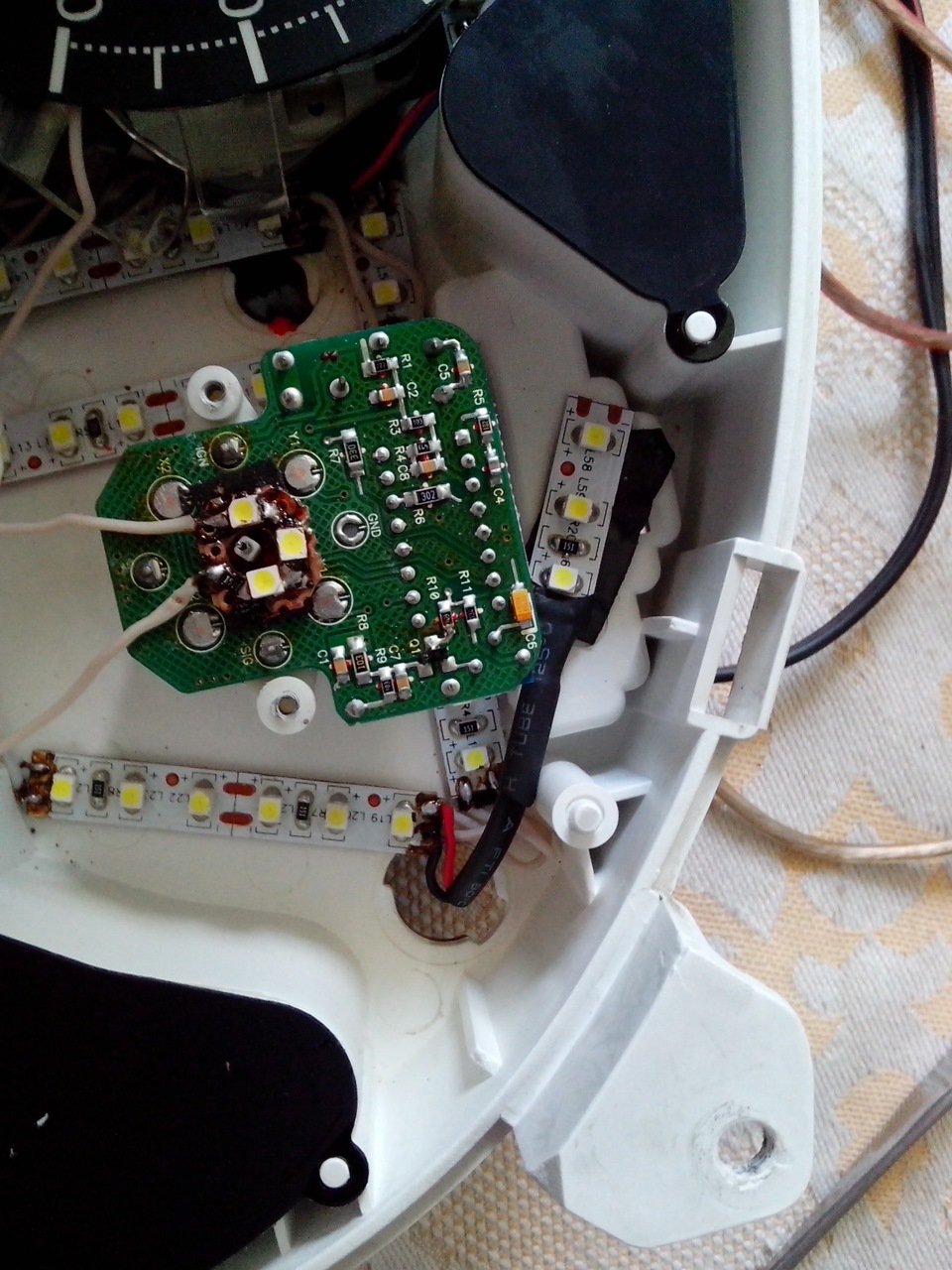

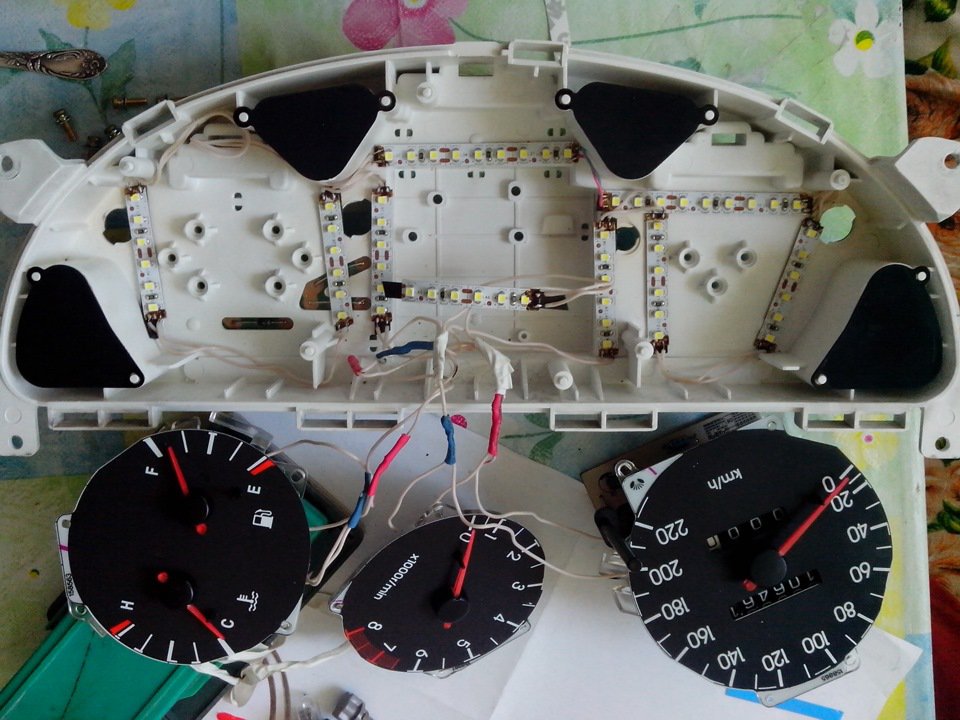

Приклеил полоски светодиодных лент, но немного ошибся. На тахометре плата мешает, пришлось после сборки добавлять еще полоску, чуть накосячил, криво приклеил и цифры "3" и "5" имеют чуть заметные тени, увидел это уже после проверки ночью и еще раз разбирать не захотел.
Хотя знаю, что ставить одно сопротивление в качестве простейшего стабилизатора тока на все куски ленты нельзя, я все таки так и сделал.
Подобрал яркость, получилось сопротивление 300 Ом. и вывел это сопротивление куском провода 50 см. в отсек, где спрятаны реле, с левой стороны руля. Если нужно будет поменять яркость, перепаяю сопротивление или можно сразу поставить подстроечный до 1 кОм.

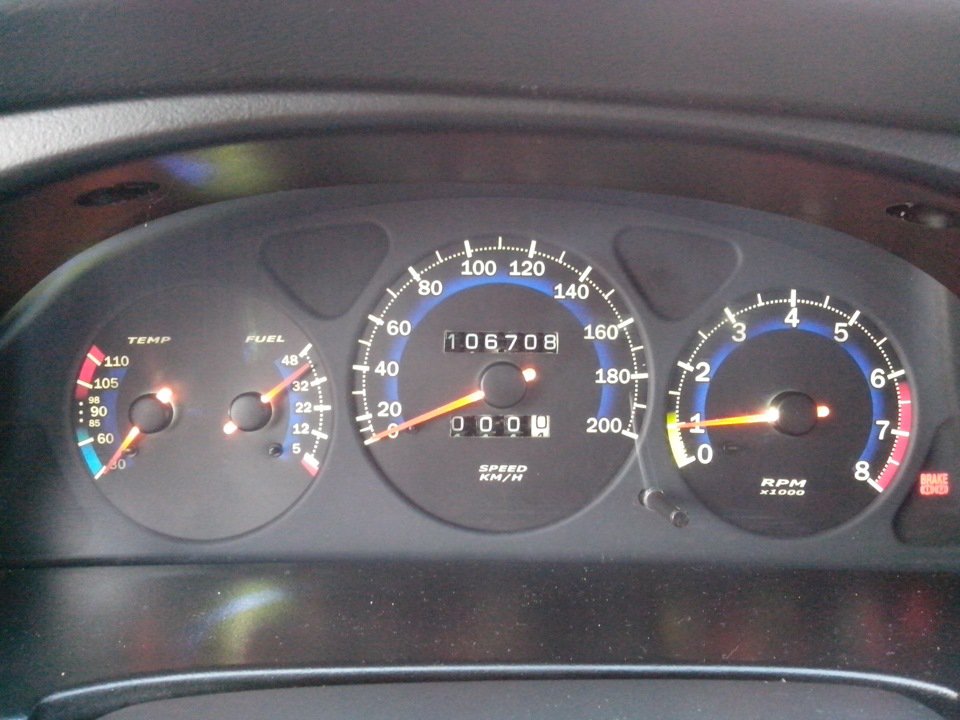

Новыми шкалами очень доволен.

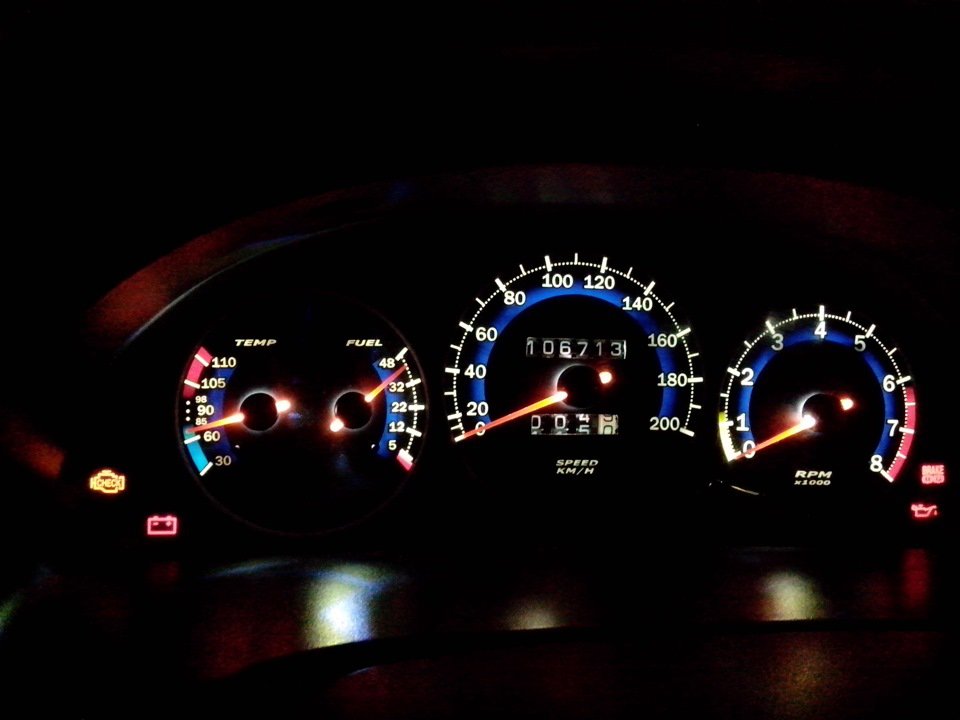

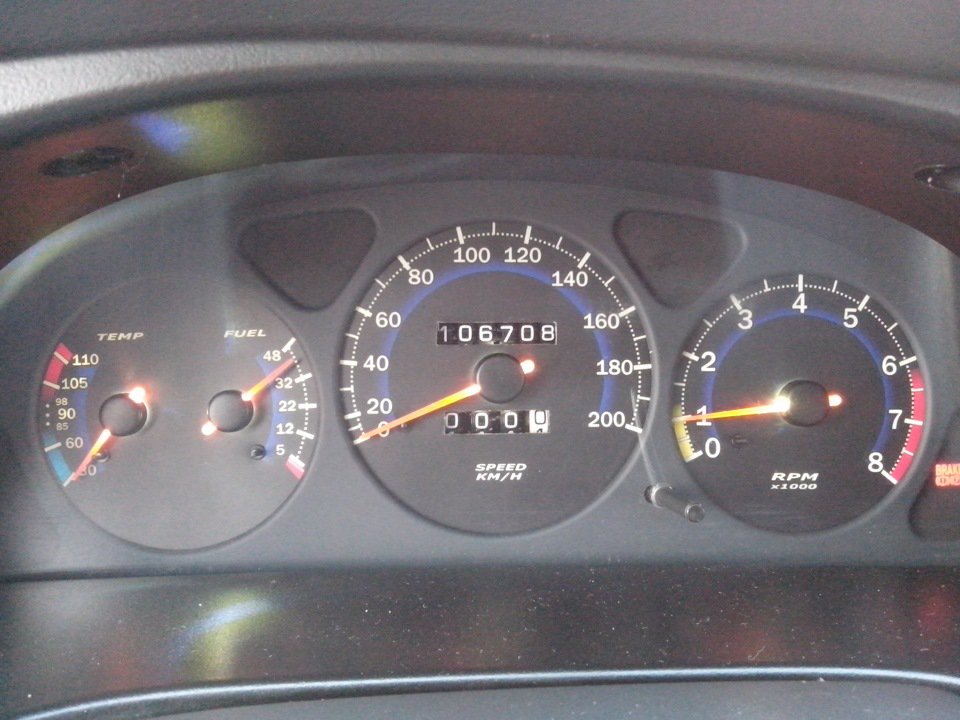

А вот так они светятся. Правда фотоаппарат не передает правильно подстветку.
П.С. поменял светодиоды подсветки стрелок на красные, теперь яркий красный цвет, на фото изменений не увидел.
