Всем привет. Еще 100 500 лет назад был куплен доводчик на 4 стекла. Все не доходили руки установить. Так вот наконец руки таки дошли и доводчик был благополучно установлен!

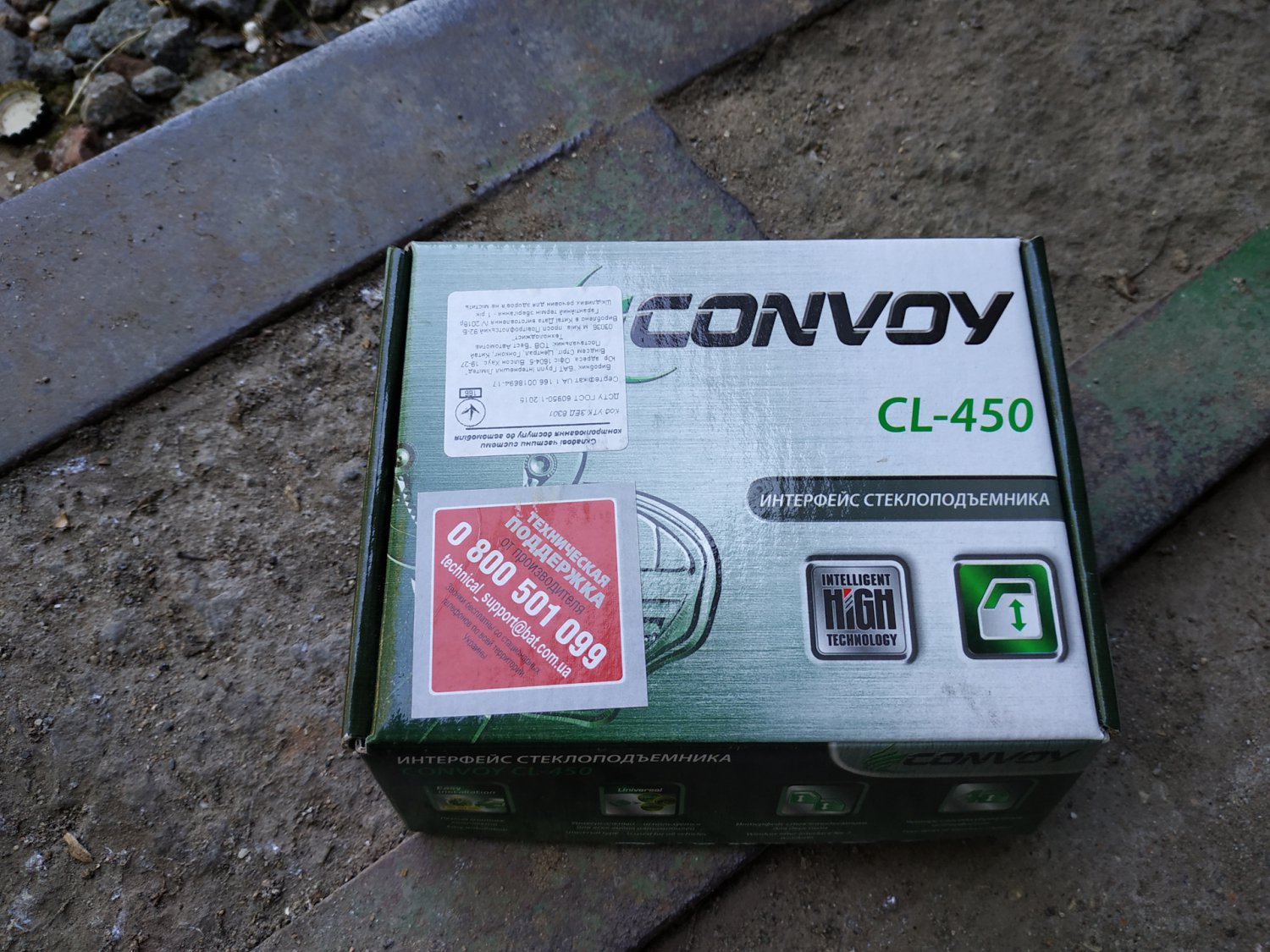

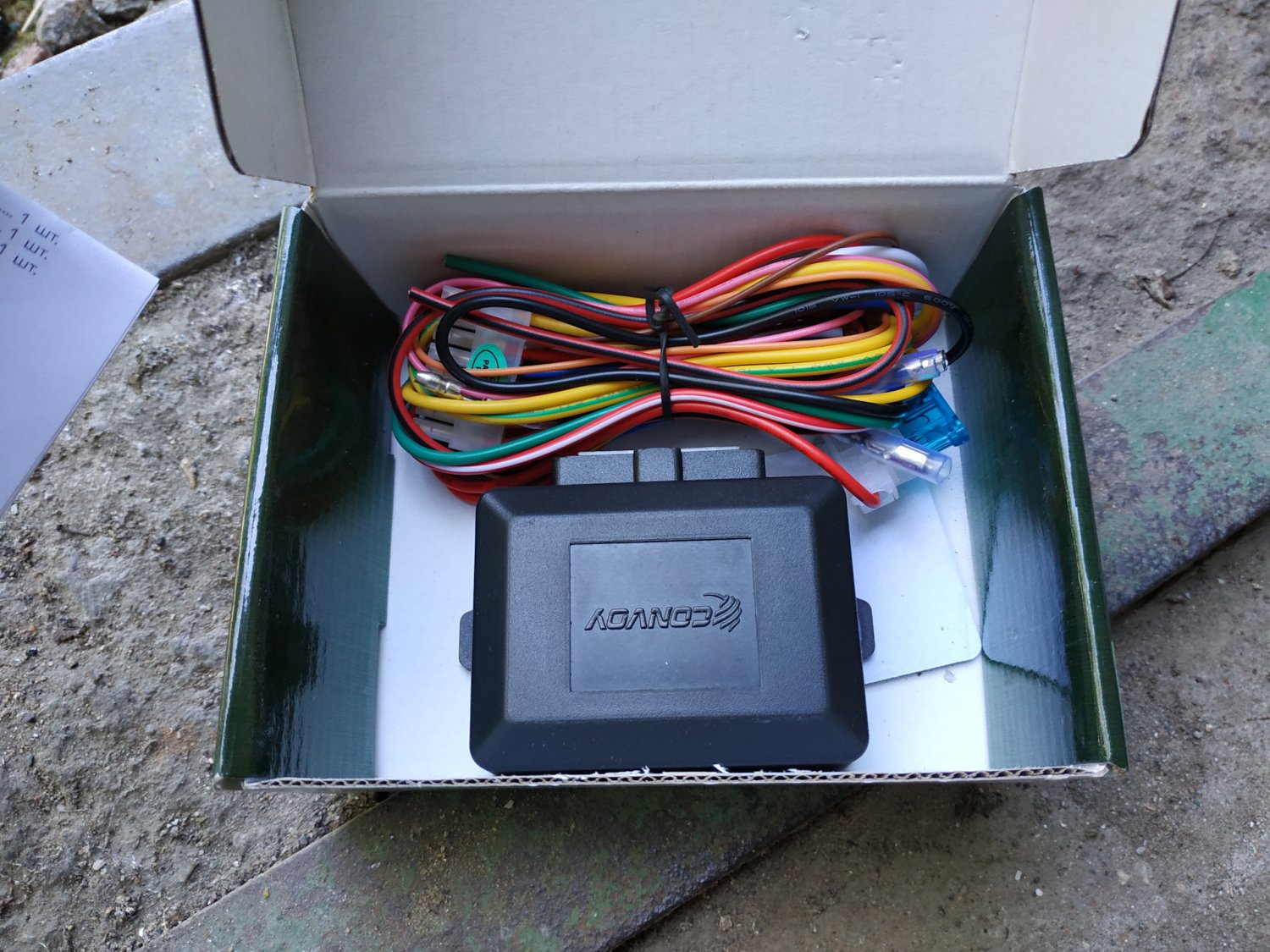

Доводчик Convoy CL-450 — простой как 2 копейки.
Схема подключения
Долго не мог понять для чего нужен провод от АСС. Оказывается это блокировка работы доводчика. У меня сигналка настроена так, что через сек. 10 после включения зажигания она подает импульс на ЦЗ и двери блокируются. Так вот, что б в этот момент не закрылись секла и нужна эта блокировка.

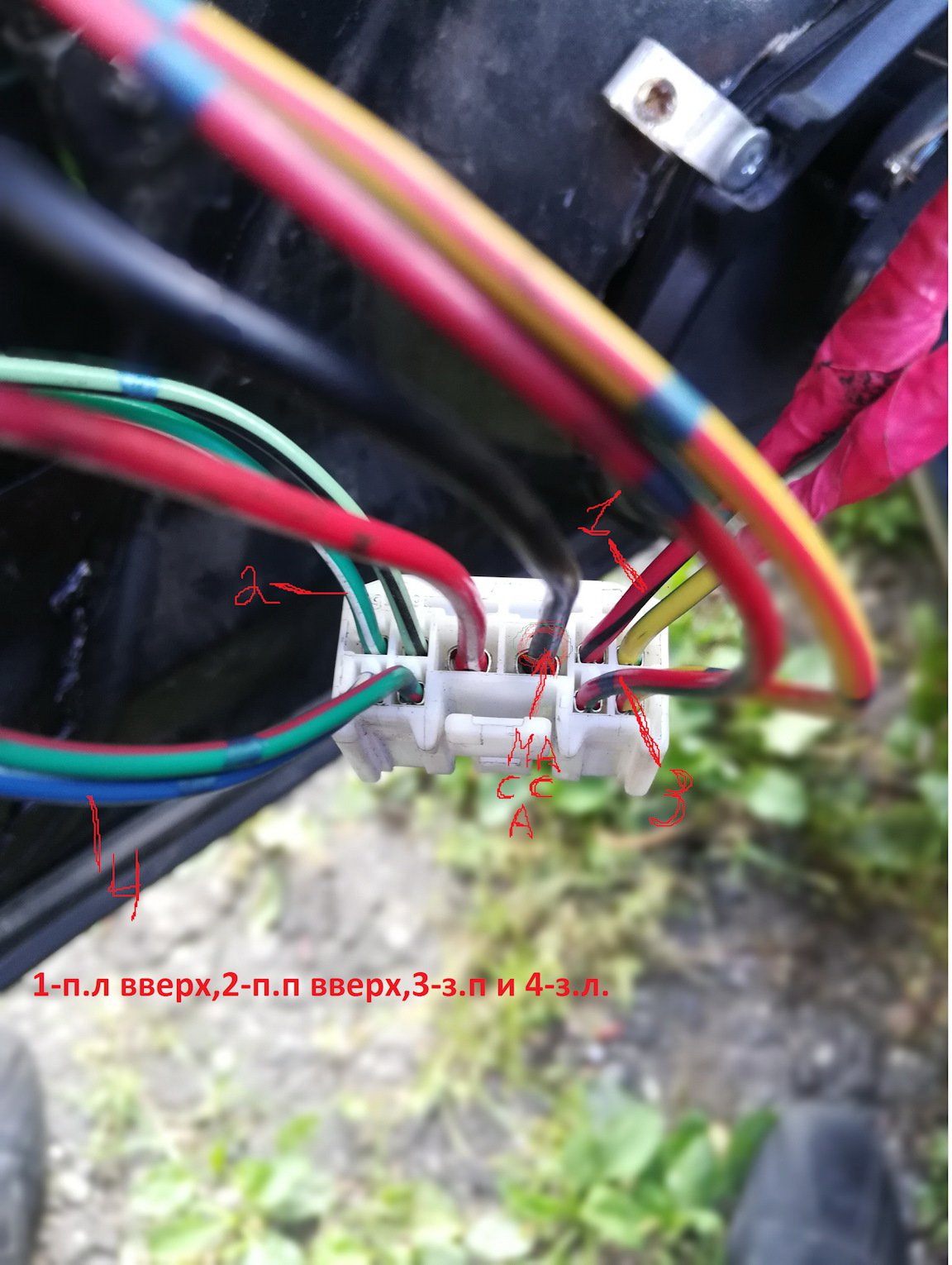

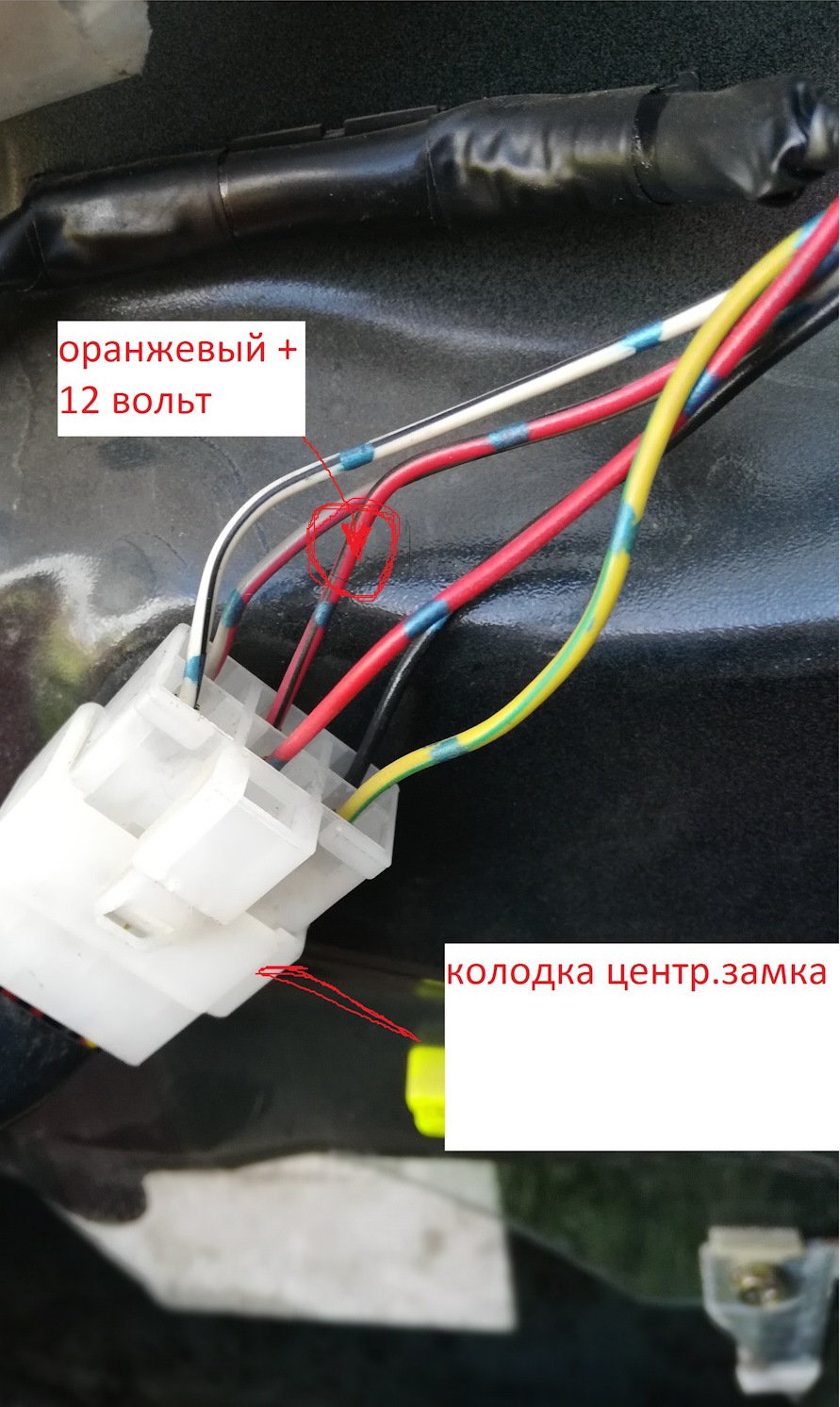

Далее на просторах драйва нашел распиновку колодок стеклоподъемников и ЦЗ. (спасибо автору)

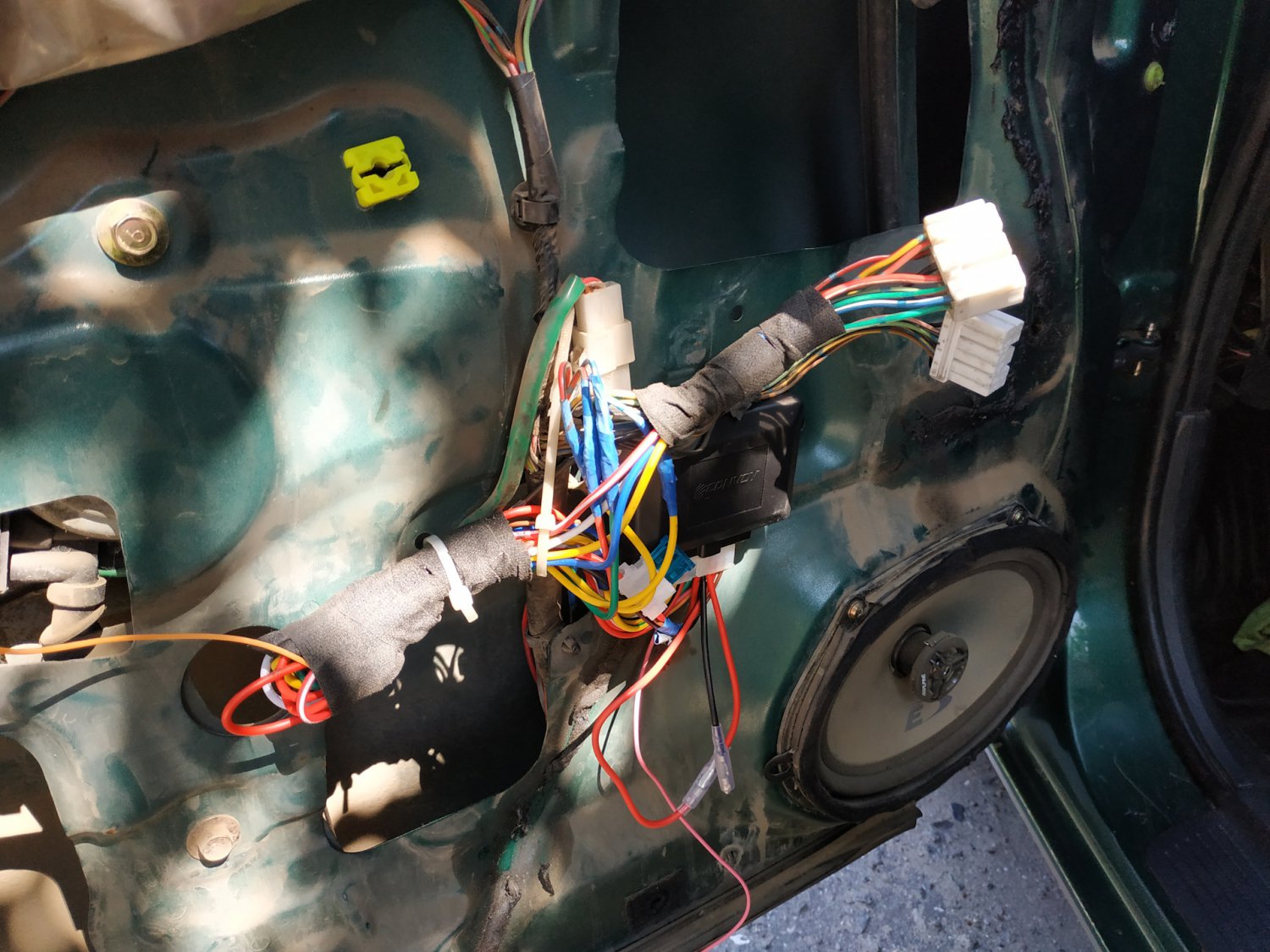

Потом долго думал как протянуть два провода в дверь (АСС и постоянный "+"), Но выход был найден.

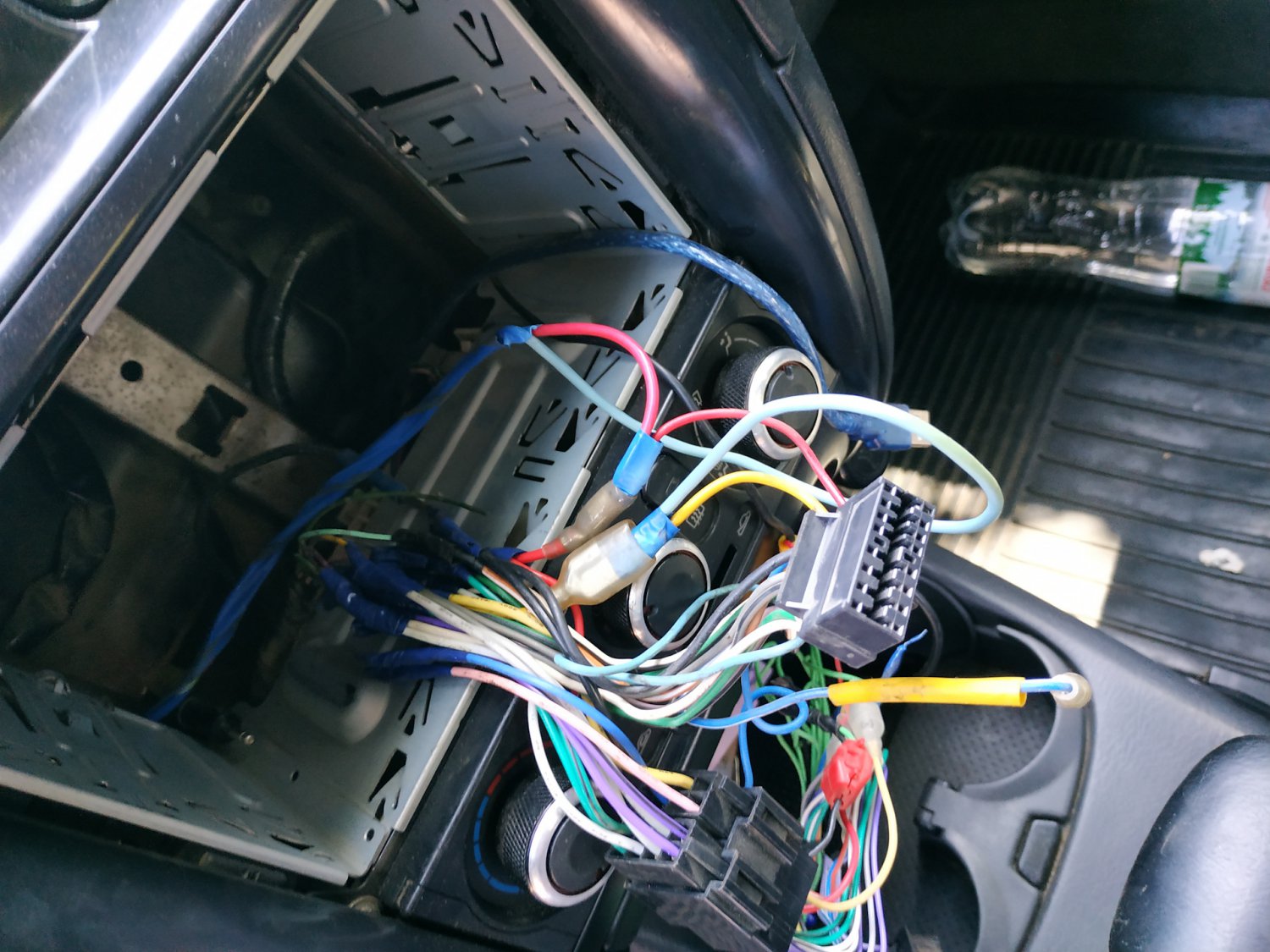

Постоянный "+" и АСС взял у магнитолы.

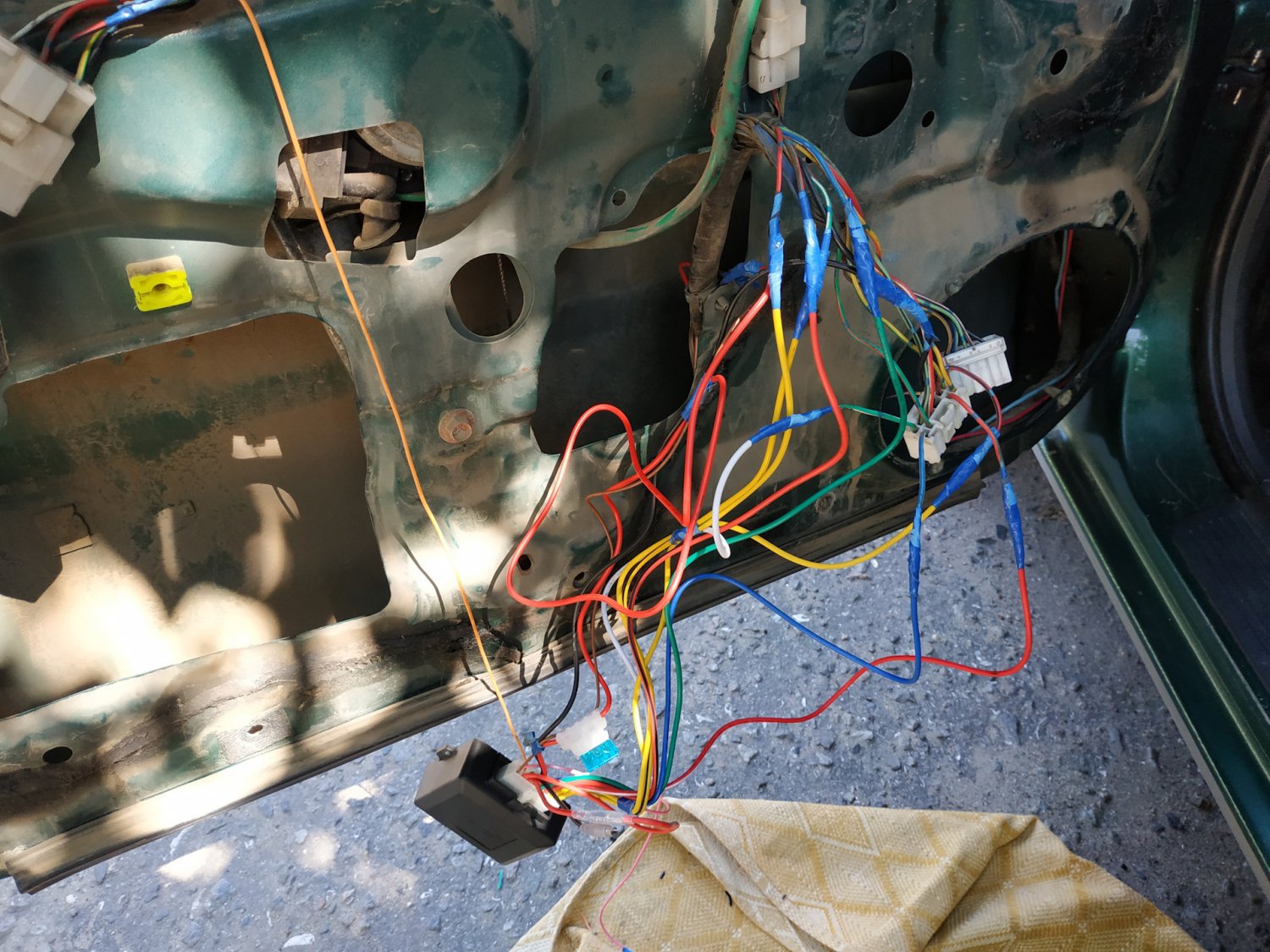

Все подключил (куда ж без синей изоленты ;) )
Собрал
И оно работает!
Не успевал я снять как все закрываются… Суть такова: 1 — водительское; 2 — пер. пассажирское; 3 — зад. левое; 4 — зад. правое.
