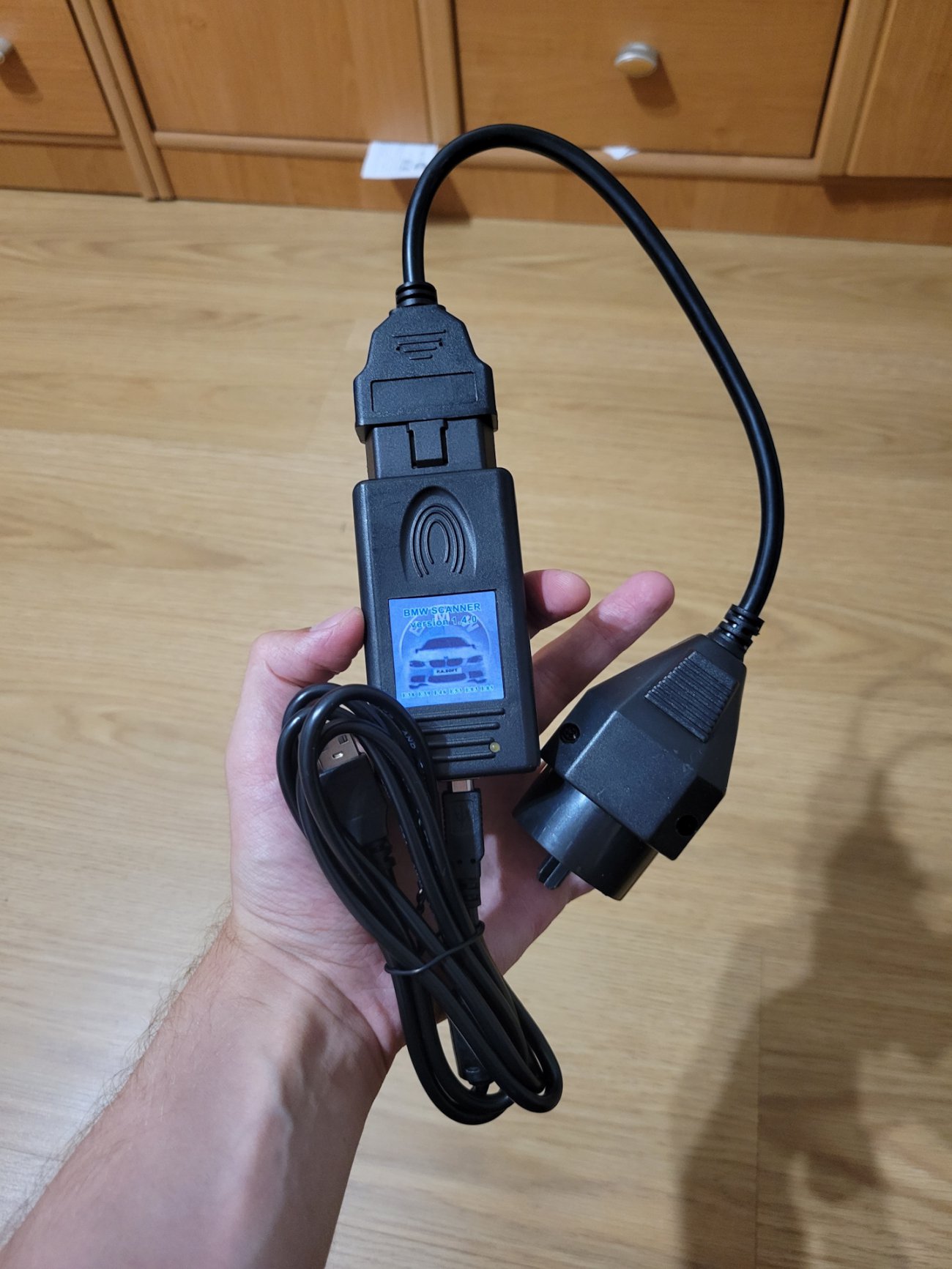

Недавно купил BMW scanner 1.4.0 и переходник для дорест сервисного разъема. Инструкцию по установке переписывать в 10-й раз не буду. Оставлю ссылку:
www.drive2.ru/l/610871344157956486/
Инструкций по установке я нашел много, а детального описания за что отвечает каждая галочка в разделе "Coding data" — "Recording" я не нашел ни на Д2, ни в Ютубе (есть несколько роликов, но как по мне авторы этих видео несут чушь 50% времени).Начну с блока ZKE, т.к блок LCM у меня старой версии и не поддерживается сканером (хочу поменять на LCM3).
⚠️⚠️⚠️Achtung! ⚠️⚠️⚠️
1. Внизу много Букафф.😐2. Я не претендую на истину в последней инстанции, могу допускать ошибки. Добро пожаловать в комментарии! Исправляйте и дополняйте. В процессе буду редактировать статью.

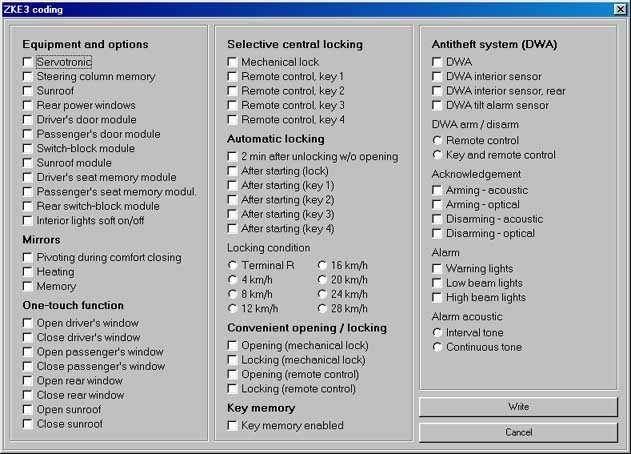

Окно "Recording" блока ZKE3:
Первый блок "Equipment and options" (Оборудование и опции):
1. Servotronic (Сервотроник)Если галочка стоит, то система активирована.Немного о Servotronic'еОпция, которая со временем начинает любить голову всем владельцам BMW, в чьих машинах она установлена(чаще всего умирает клапан сервотроника).Система Servotronic — система изменения усилия на руле в зависимости от скорости. Чем меньше скорость — тем легче крутить баранку и наоборот.2. Steering column memory (Память рулевой колонки)Если галочка стоит, то память РК активирована и положение рулевой колонки можно "запомнить" кнопкой "M" точно так же как положение сидений и зеркал заднего вида.Относится только к машинам, на которых установлена рулевая колонка с электрорегулировкой.3. Sunroof (Люк)Относится только к машинам, где электролюк установлен.Если галочка стоит, то люк активен (открывается/закрывается с кнопки на потолке). Удобная функция для зимы — отключить кнопку люка, чтобы по запаре не нажать на кнопку, когда люк обледенел и тд.4. Rear power windows (Питание задних окон?)Я так и не понял за что отвечает эта галочка. По логике, при снятии галочки, должны отключаться кнопки задних ЭСП.5. Driver's door module (Модуль водительской двери) — не пробовал снимать галочку, подскажите для чего это нужно.6. Passenger's door module (Модуль пассажирской двери) — все тоже самое, что и 5 пункт, только для пассажирской двери7. Switch-block module (модуль блока переключателей).Подозреваю, что имеется ввиду включение/отключение блока управления стеклами и зеркалами на водительской двери.Вот интересная картинка:

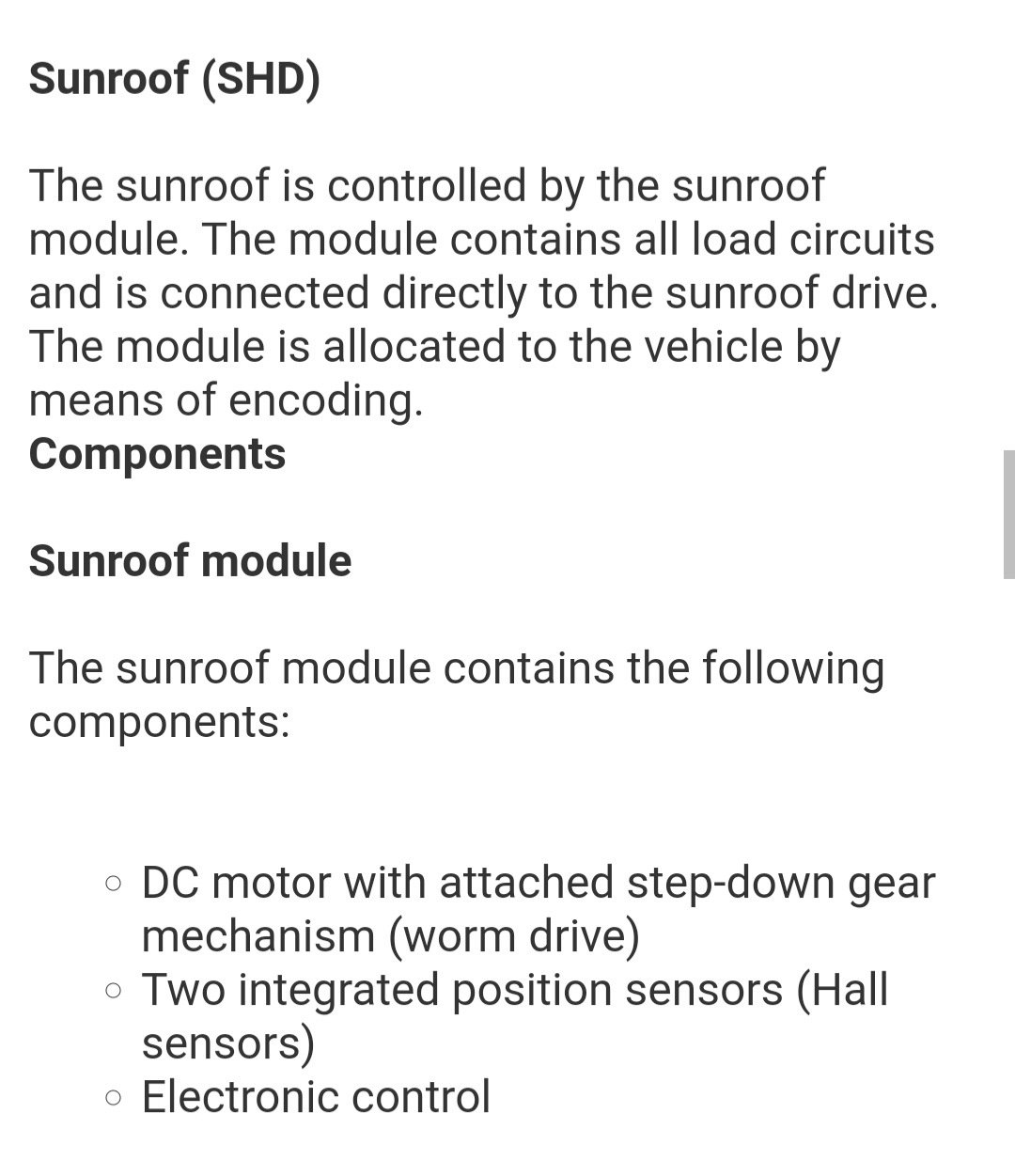

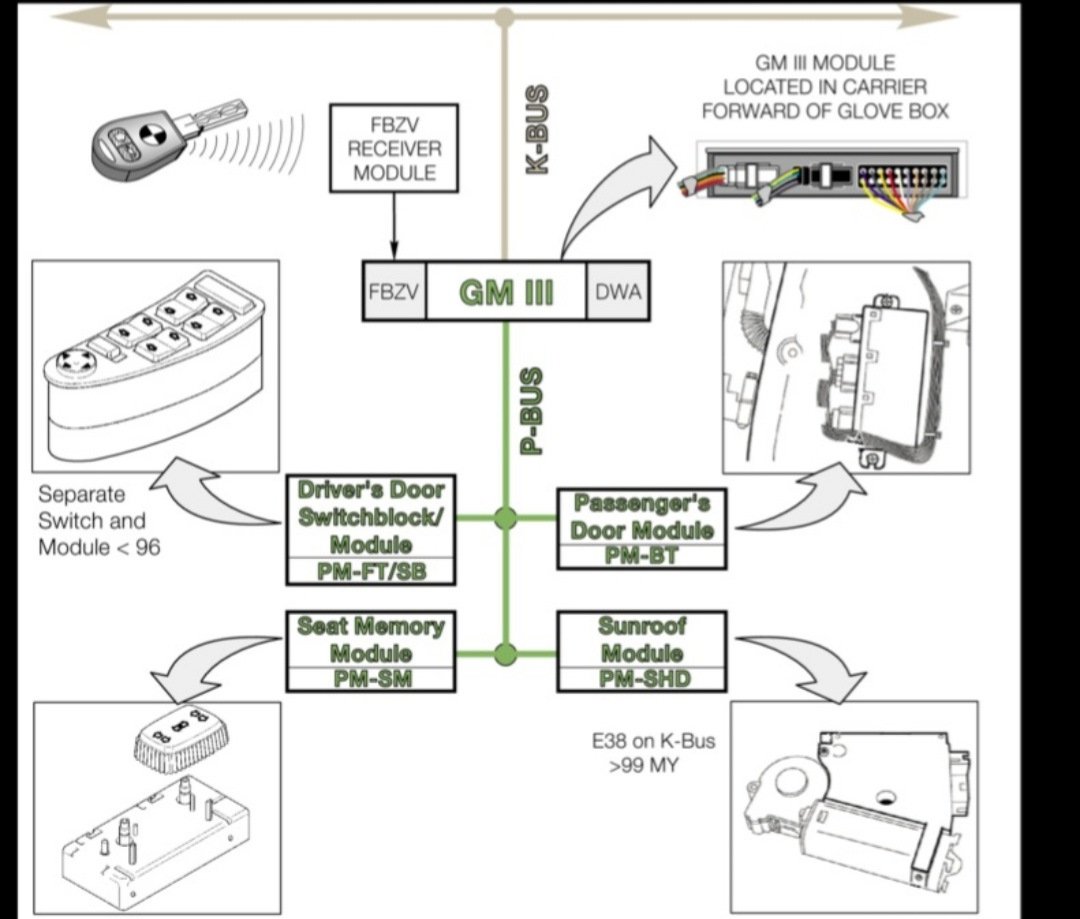

8. Sunroof module (Модуль люка)Также не проверял, за что отвечает. И не совсем понимаю, чем отличается от пункта 3. Еще одна интересная картинка с форумов:
9-10. Driver's/Passenger's seat memory module (Модуль памяти сидений водительский/пассажирский).Включение/выключение модуля памяти сидений.11. Rear switch-block module (Задний модуль блока переключателей).Тоже не проверял что это, пишите в комменты.12. Interior lights soft on/off (Плавноевключение/выключение света в салоне)Когда галочка стоит, то свет в салоне плавно загорается и гаснет.
Второй блок "Mirrors" (Зеркала):Тут все просто.1. Вкл/Выкл Складывания зеркал при комфортном закрытии2. Вкл/Выкл Подогрева зеркал3. Вкл/Выкл Памяти зеркал
Третий блок "One touch function" (Функции Одно Касание):Имеется ввиду автоматическое открытие/закрытие окон или люка при единичном нажатии соответствующей кнопки.
Функция 1 касания для:1-2. Водительского окна3-4. Пассажирского окна5-6. Задних окон7-8. Люка
Четвертый блок "Selective Central locking" (Выборочная центральная блокировка).Если активирована эта функция, то при нажатии кнопки "Открыть" на ключе/повороте ключа в замке, откроется только водительская дверь.
1. Mechanical lock (Механическая блокировка)Функция активна только при повороте ключа в дверной личинке.2. Remote control, key 1Функция активна при нажатии кнопки на ключе #13. Remote control, key 2Функция активна при нажатии кнопки на ключе #24. Remote control, key 3Функция активна при нажатии кнопки на ключе #35. Remote control, key 4Функция активна при нажатии кнопки на ключе #5
Т.е. можно активировать функцию для всех ключей или только для одного/нескольких ключей.
Пятый блок "Automatic locking" (Автоматическое закрытие)1. 2 min after unlocking w/o openingЦЗ автоматически закроется через 2 минуты после открытия ЦЗ, если двери или багажник не были открыты.2. After starting (lock)Двери автоматически закроются после достижения скорости в 5 миль/ч (возможно скорость будет другая, про 5 миль в час нашел на англоязычном форуме в pdf файле с описанием функций). Для всех ключей.3-6. Выбор ключей для которых будет работать пункт 2.
Locking condition (условие закрытия)Выбор скорости при которой будут автоматически закрываться двери.Terminal R — автозакрытие дверей при включении задней передачи ?
К сожалению, у меня нет функции выбора скорости, они неактивны, скорее всего старый блок ZKE.
Шестой блок "Convenient opening/locking" (Удобное открытие/закрытие)Это функция позволяет открывать/закрывать окна и люк, когда вы вне машины. Делается это с помощью кнопок на ключе(их нужно зажать и держать), либо вставить ключ в личинку и держать его в соответствующем положении.
1-2. Opening/Locking (mechanical lock)Активация "удобного открытия/закрытия" ключем в дверном замке3-4. Opening/Locking (remote control)Активация "удобного открытия/закрытия" кнопками на ключе
Седьмой блок "Key memory" (Память ключа)1. Key memory enabledЕсли галочка стоит, то функция память ключей включена. Т.е. под каждый ключ машина будет запоминать разные настройки.
Восьмой блок "Antitheft system (DWA)" (Противоугонная система)1. DWAНепосредственно включение/отключение системы. Т.е если галочка стоит, то при закрытии дверей с ключа или кнопок на ключе машина не просто закрывается, а еще становится на охрану.2. DWA interior sensorВключение/отключение датчика в салоне.3. DWA interior sensor, rearВключение/отключение заднего датчика в салоне.Я так понимаю в пункте 2 и 3 речь идет о датчиках объёма в салоне.4. DWA tilt alarm sensorВключение/отключение датчика наклона
Девятый блок "DWA arm/disarm" (DWA постановка/снятие с охраны)1. Remote controlПостановка/снятие с охраны только с кнопок на ключе2. Key and remote controlПостановка/снятие с охраны и с кнопок, и с ключа
Десятый блок "Acknowledgement"(Подтверждение)1. Arming — acousticЕсли галочка стоит, то при постановке на охрану машина издаст пищащий звук.2. Arming — opticalЕсли галочка стоит, то при постановке на охрану машина моргнет поворотниками.3. Disarming — acousticТоже самое, что в пункте 1 только при снятии с охраны.4. Disarming — opticalТоже самое, что в пункте 1 только при снятии с охраны.
Одиннадцатый блок "Alarm" (Тревога)При срабатывании одного из датчиков системы DWA, кроме звукового оповещения машина может:1. Warning lightsМигать аварийной.2. Low beam lightsМигать ближним светом.3. High beam lightsМигать дальним светом.
Можно выбрать все 3 способа, а можно снять галочки со всех, тогда машина не будет подавать световые сигналы.
Двенадцатый блок "Alarm acoustic" (Звук тревоги)При срабатывании одного из датчиков системы DWA, машина может издавать 2 типа звуков:
1. Interval toneМашина будет издавать прерывистый пищащий звук.2. Сontinuous toneМашина будет издавать постоянный пищащий звук.
Если убрать галки, то машина не будет издавать звук при срабатывании DWA.
На этом с функциями блока ZKE3 закончили. Надеюсь вы дочитали до конца этот лонг рид.Велкам ту зе комменты. Я уверен, что где-то мог ошибиться или неполностью описать функцию.
