Як і обіцяв… продовження теми заміни магнітофона на магнітоли від свіжих авто.
Відразу скажу, що "б'юся" з цим задумом давно... є нюанси, але їх можна все реалізувати. У першій частині було описано які є нюанси по переробці… Продовжуючи цю тему, скажу відразу, що ті, хто придбав Fujitsy TEN з автомобілів, де стояла акустика від Harman/Kardon — можуть зіткнутися з проблемою того, що звукова карта на цих магнітолах не буде активною, тобто працювати буде все, тільки звуку не буде. З такою проблемою зіткнувся і я… виявляється, що ця магнітола працює тільки в парі з підсилювачем, котрий є в комплектації в авто, тому звукова карта неактивна… як вирішити, поки не знаю. З огляду на цей нюанс, я почав реалізовувати установку магнітоли від Clarion.
Самі магнітоли від Clarion і від Fujitsy TEN відрізняються своїм функціоналом та розміром екрану - 5" у Clarion і 7" у Fujitsy TEN. Адаптери що до одного, що до іншого у виготовленні переважно однакові, тільки є невеликі відмінності, залежно від опцій магнітоли. У Fujitsy TEN є кілька версій магнітол – які відрізняються встановленою навігацією, можливістю в налаштуваннях стежити за станом автомобіля – двигун, витрата бензину тощо. …
Як говорив я спочатку допису, установка магнітоли зайняла майже загалом 1,5-2 місяці, поки чекав штекера-конектора з "кетая", поки робив адаптер, поки шукав інформацію по магнітолах ..., вся ця тяганина через те, що провадив цей проект без сторонньої допомоги фізично. У мене правда є один момент, над яким я бився дуже довго, але не вирішив. …Скажу одне — заміна трохи складна, вимагає виготовлення адаптера, купівлю кнопок на кермо, блоку повітроводів і ще кілька комплектуючих.

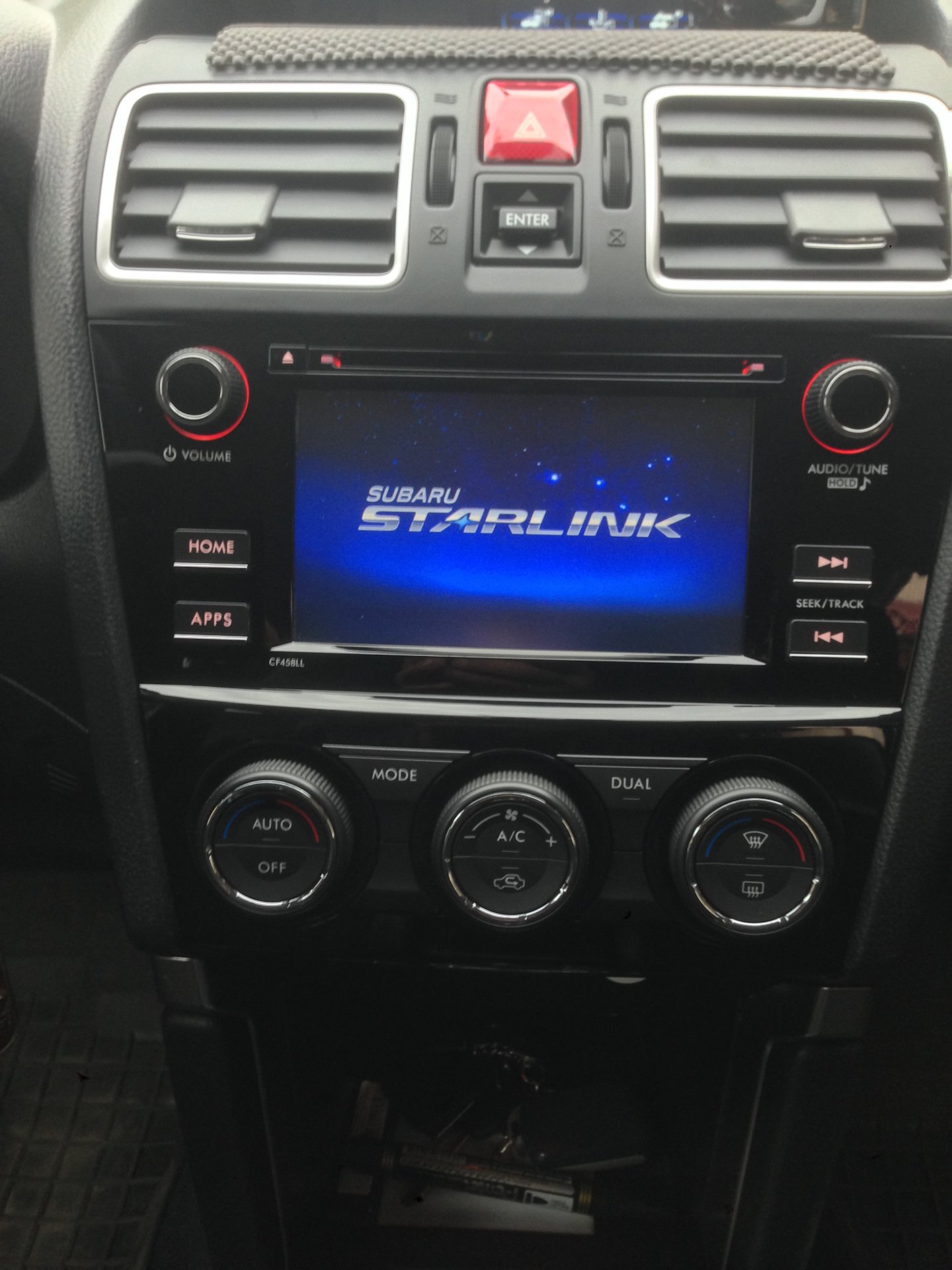

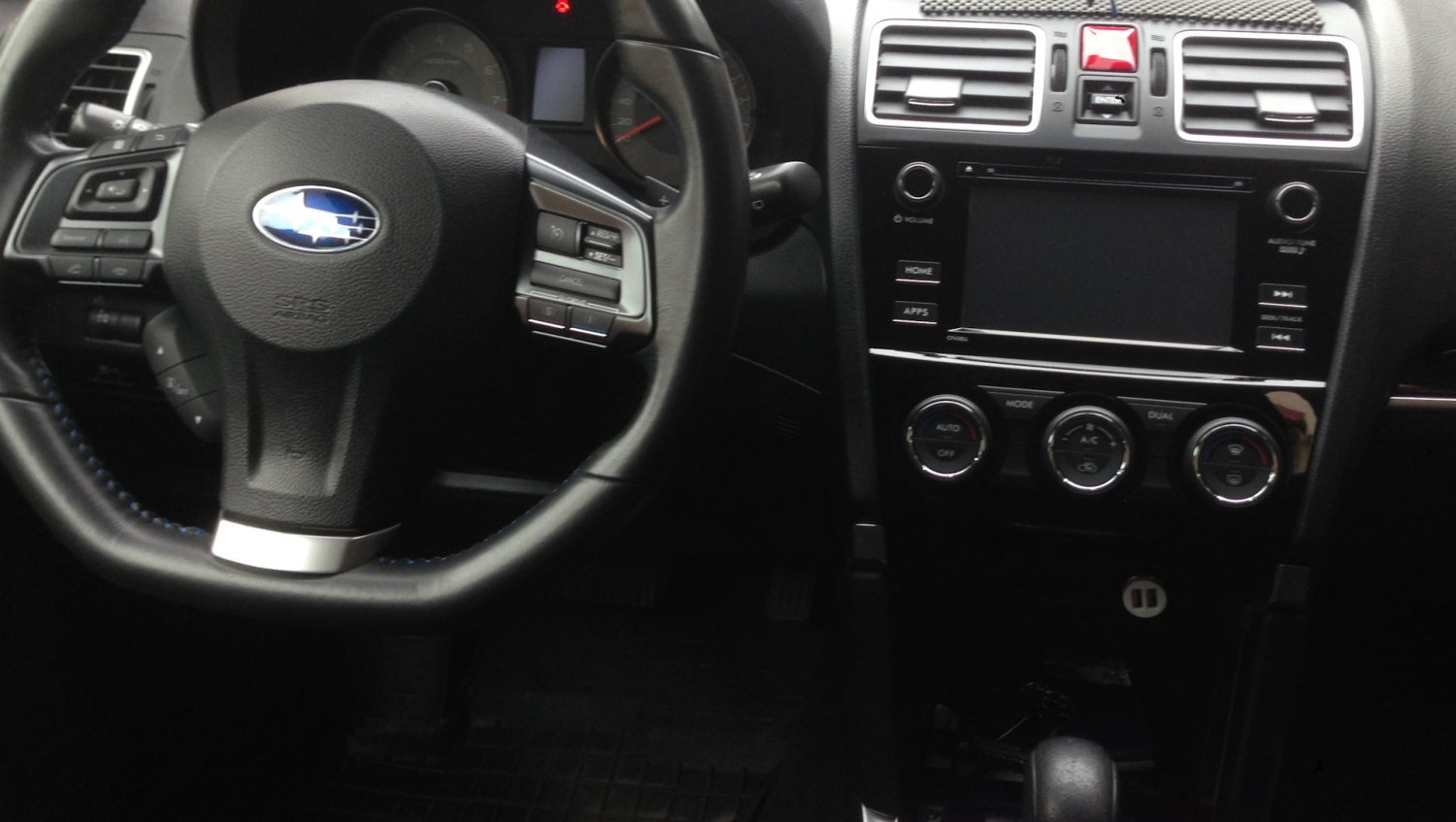

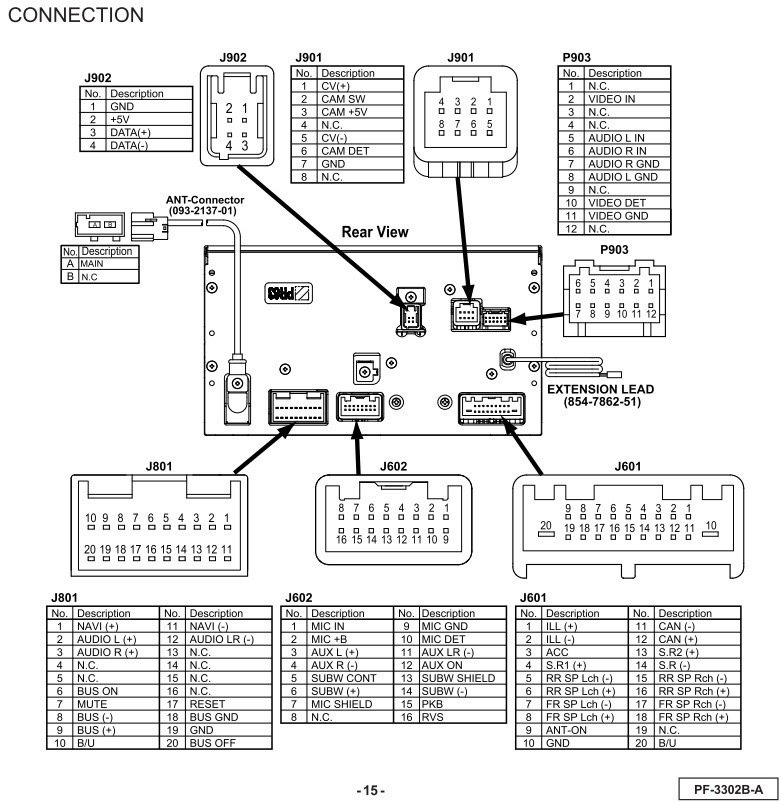

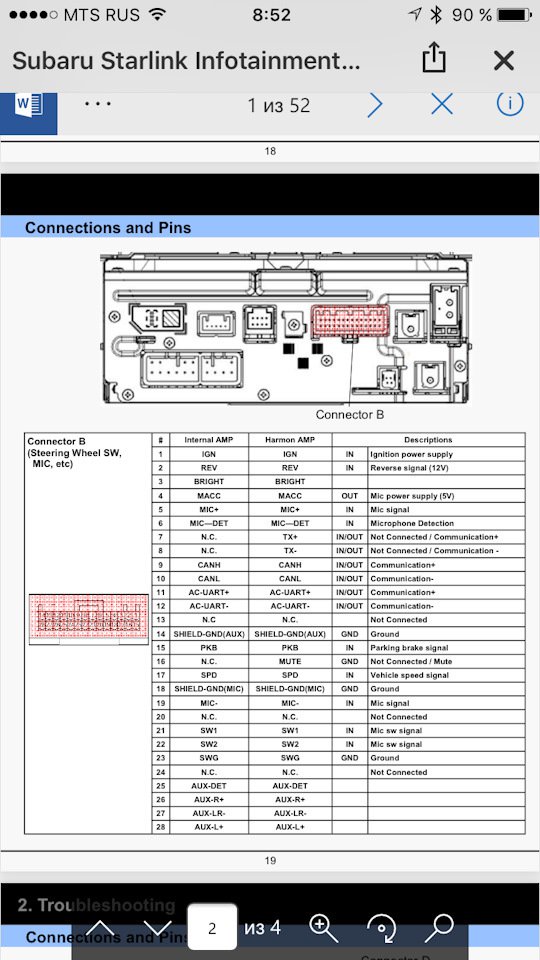

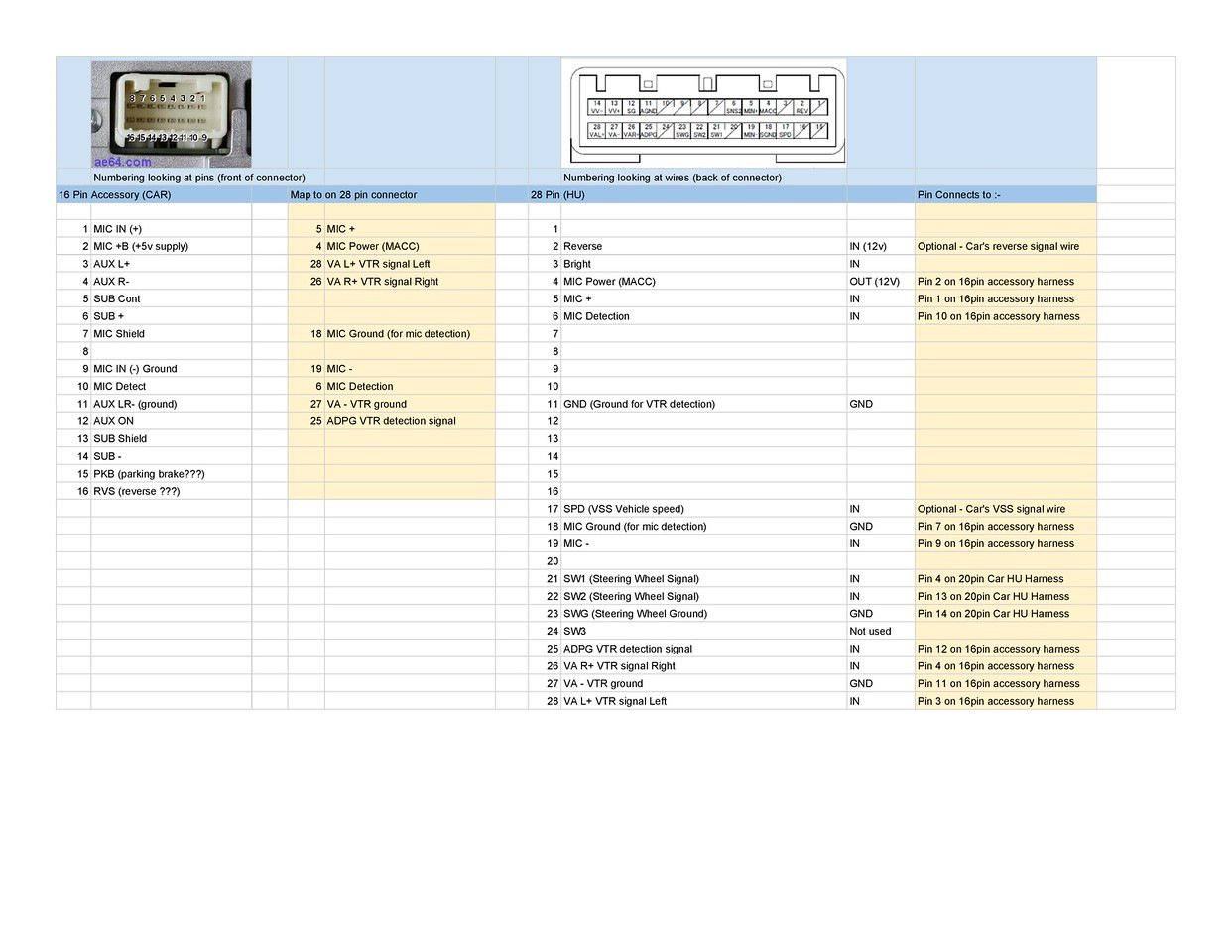

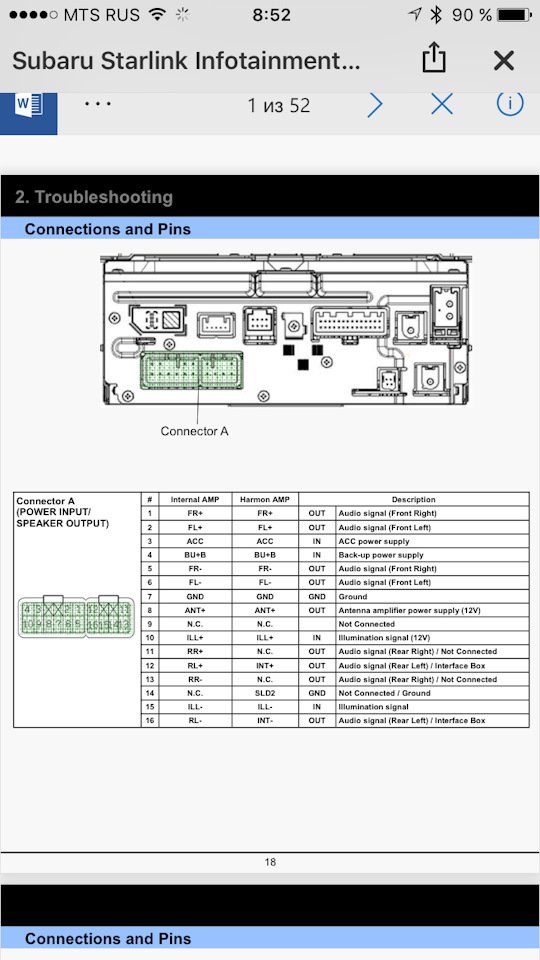

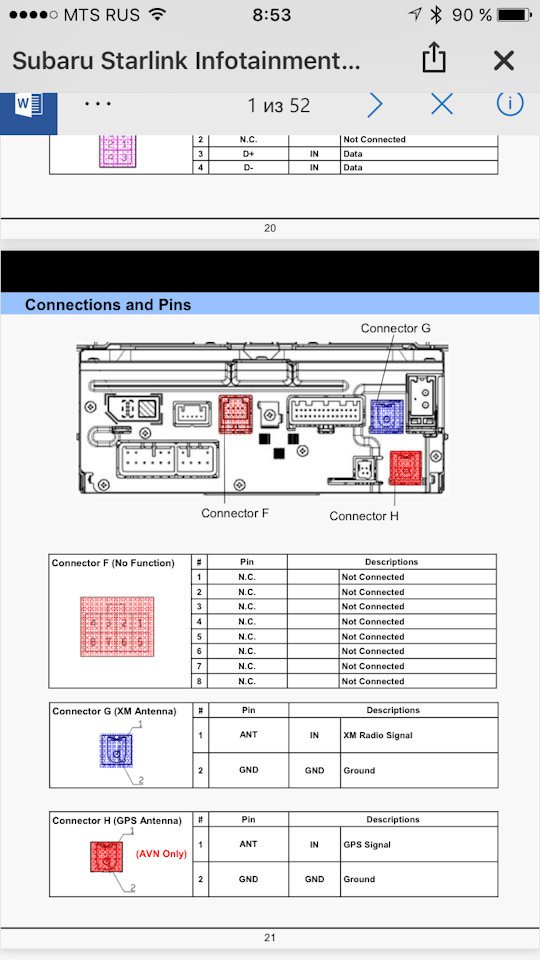

Так як інформації особливо і немає з таких робіт ... почалися пошуки будь-яких можливих відомостей з магнітол. Було розроблено таблицю відповідності пінів на різних роз'ємах… о
Були замовлені комплектуючі для адаптера:
Комплект "аудіо стерео радіо джгут проводів" кетай
Для донорів дроту з пінами
Роз'єм J601
28-роз'єм
Перетворювач для подачі живлення 5вольт
Штекер для виготовлення кабелю камери заднього виду

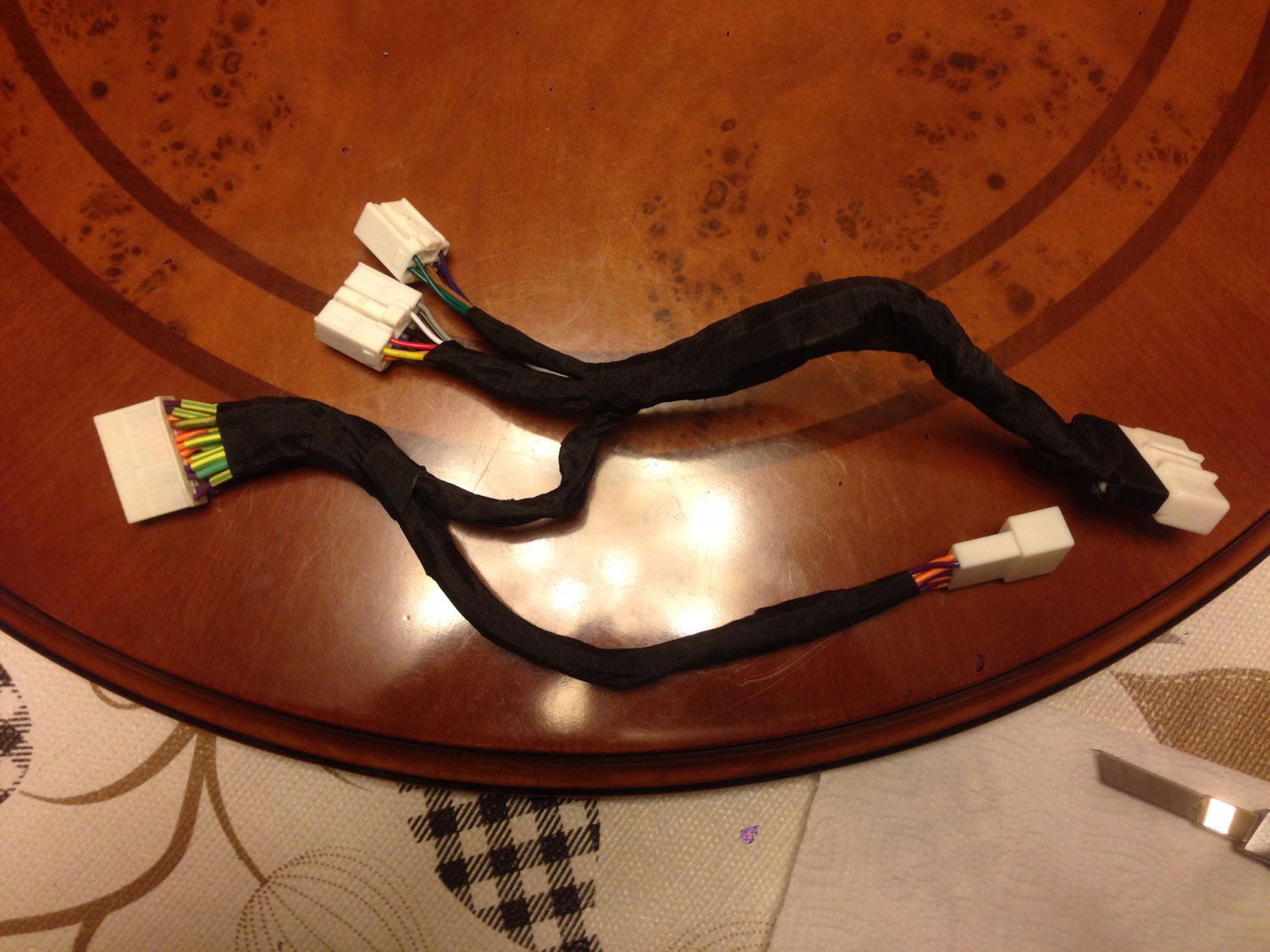

це неповний список ... так як роз'єм J602 в "кетаї" не виявилося, ну я не зміг знайти - був замовлений кабель у зборі, від якого я і відрізав роз'єм разом з проводами ... кабель в зборі, з потрібним роз'ємом

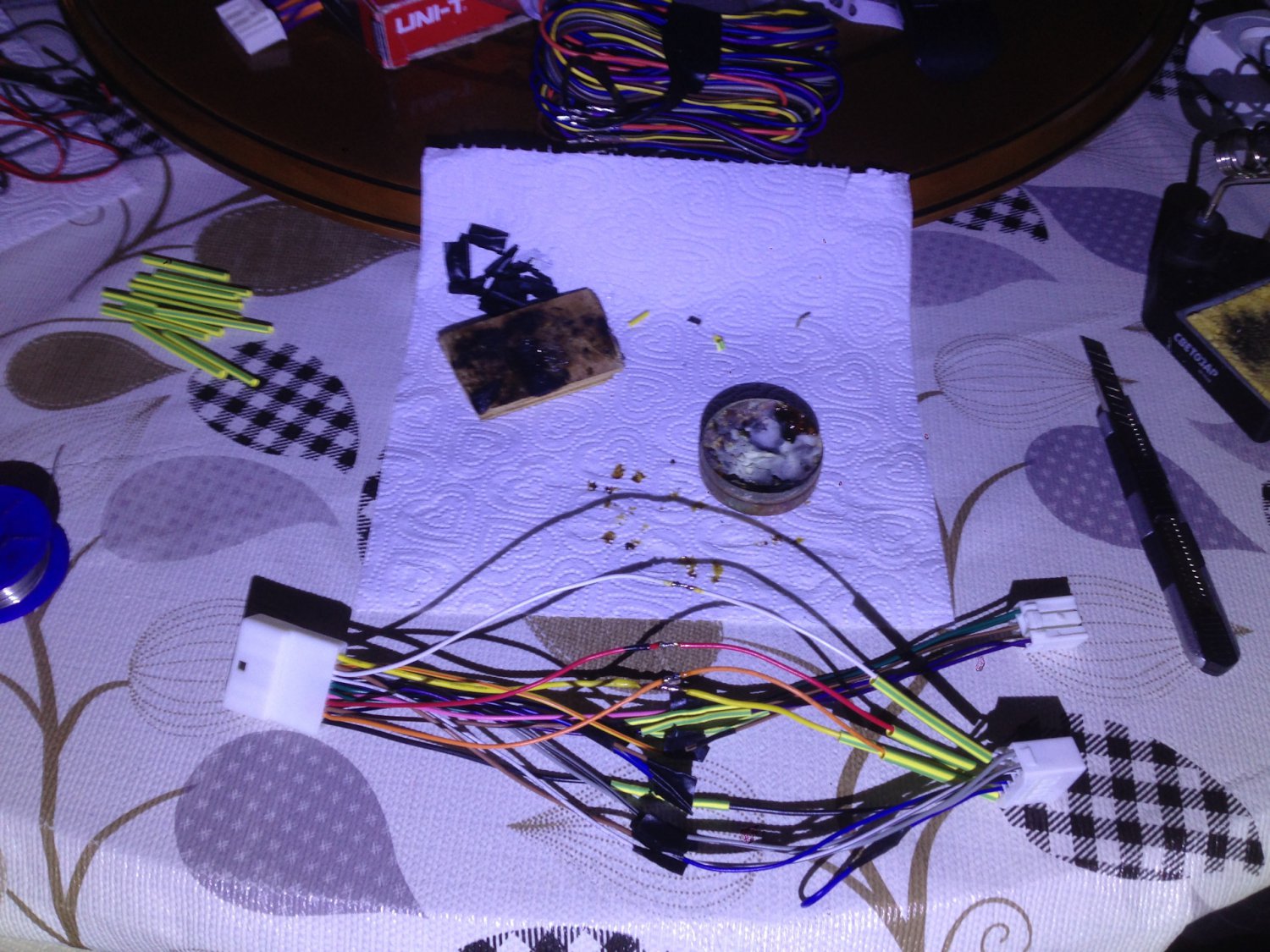

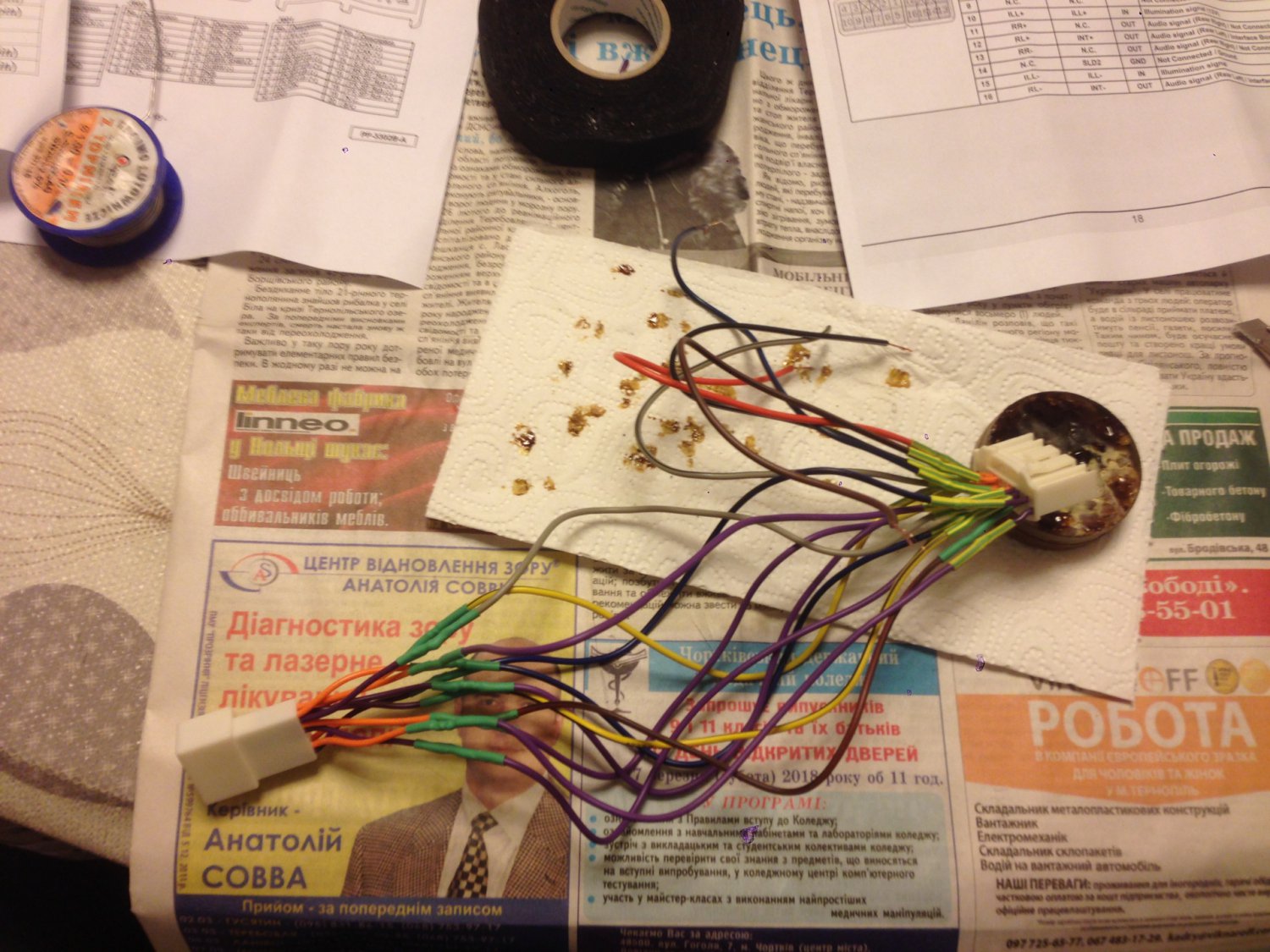

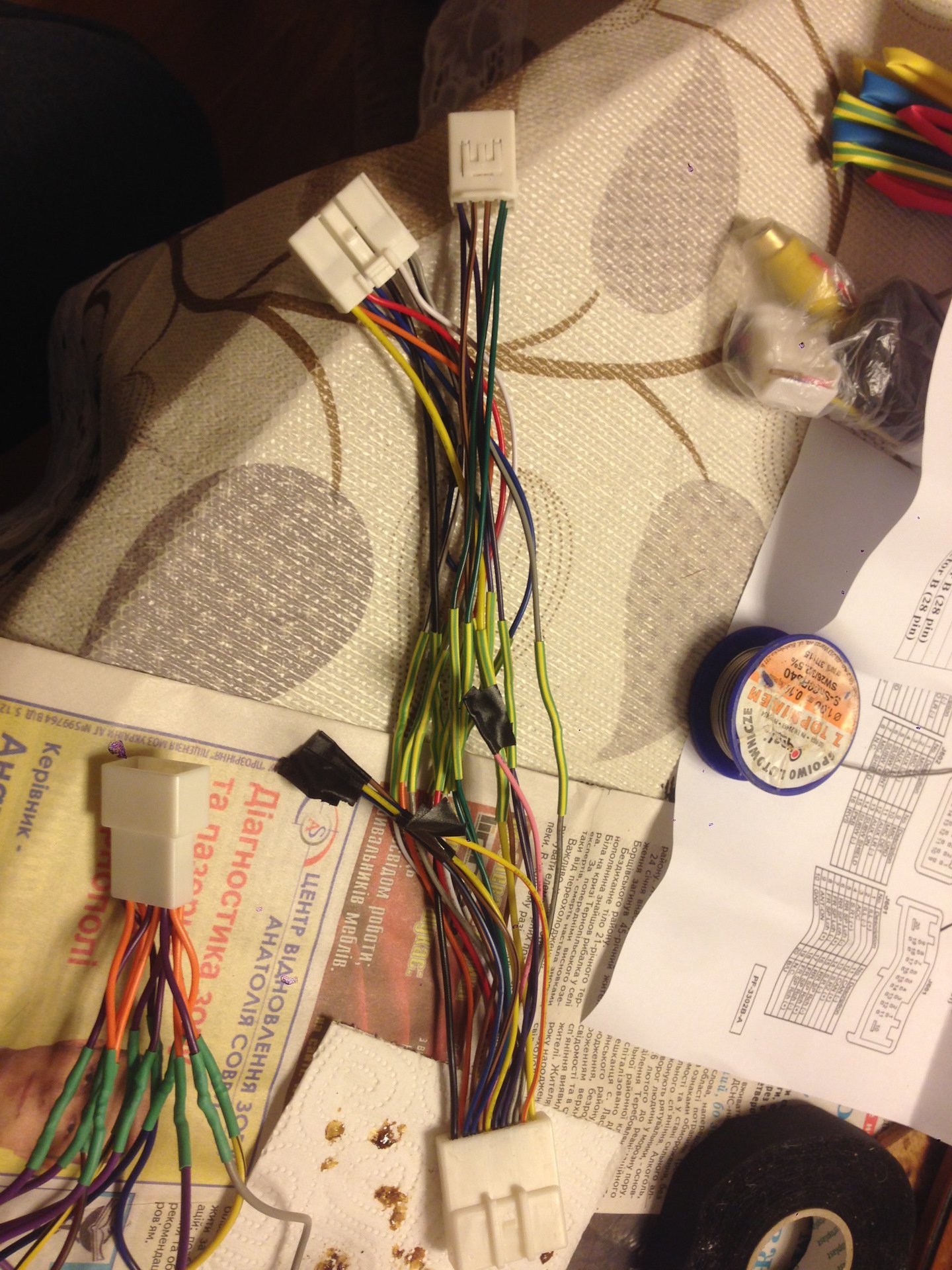

Ну і пішла після збору комплектуючих пайка адаптера.
Після цього потрібно було зробити кабель-юзб. Ось тут і почалися мої "ходіння по муках".
Вдалося купити кабель юзб і роз'єм у підлокітник оригінальний від XV, кабель був короткий, але з правильними роз'ємами, я був дуже радий. Чому короткий кабель - справа в тому, що швидше за все у XV роз'єм юзб знаходиться під магнітолою, а не так, як у нас, у підлокітнику ... Коли все приїхало - я вирішив подовжити кабель - розрізав його і в магазині купив юзб-кабель, спаяв все відповідно до схеми, продзвонив ... і вже тішився, що все вдалося ... але ... але так і не запрацювало ... Як мені вдалося з'ясувати на Кларіон живлення є з магнітоли, а у Фуджитсу Тен потрібно окремо плату живлення ставити.
Днями поїхав до майстра - виявляється все я правильно зробив, але трохи наплутав зі штекером.

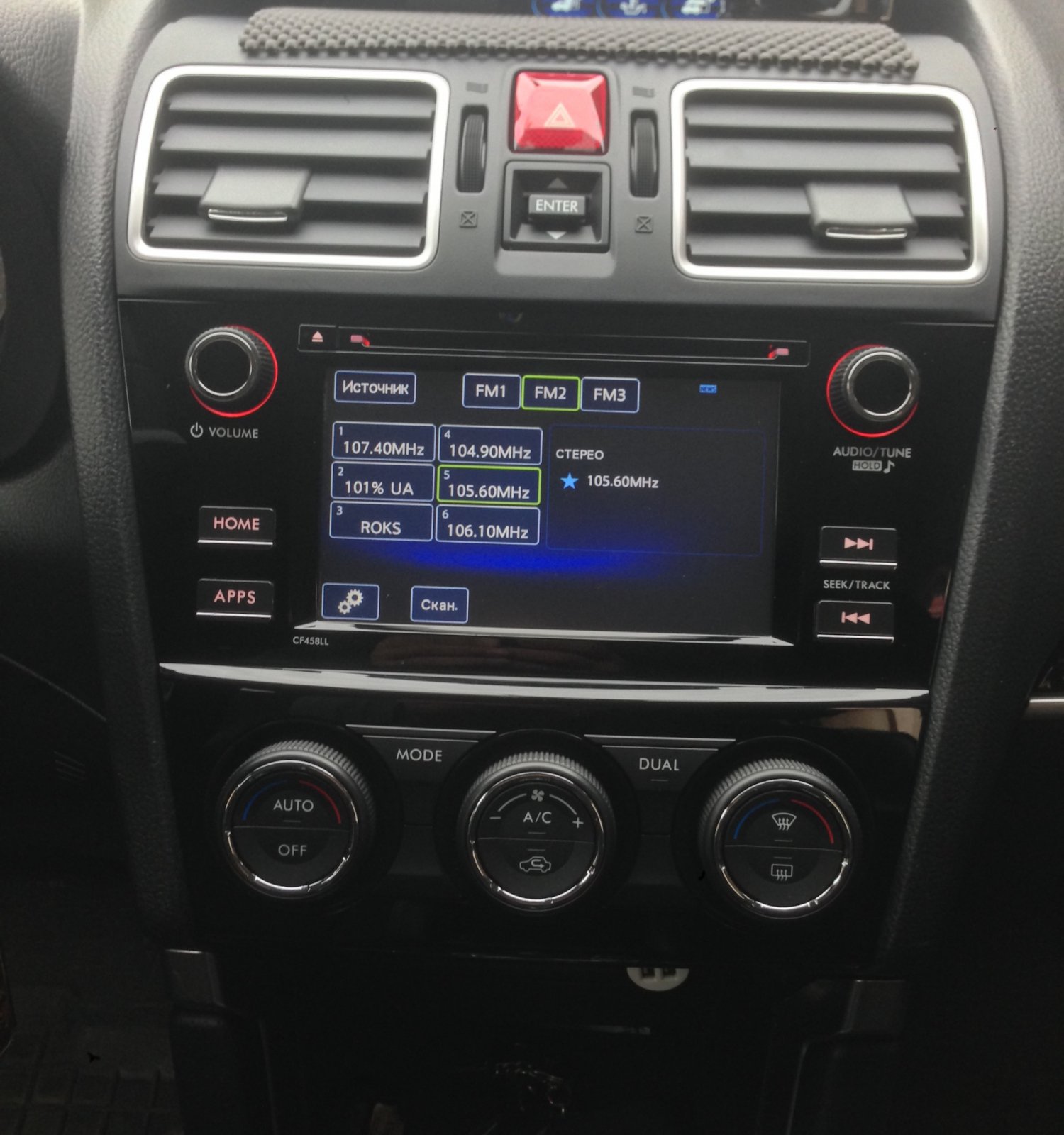

Підсумок — все працює:), єдине ніяк з живленням антени не можу розібратися — начебто по розпиновці все зійшлося, а живлення на антену немає, довелося ставити тимчасово підсилювач фм каналів, знаю, що не дуже правильно, адже він буде посилювати не тільки сигнал, але і шуми. (перешкоди), поки так… незабаром зроблю…
Та забув зовсім, радіостанції не дуже добре працювали, шипіння було, невпевнений прийом сигналу, було вирішено купити фм-підсилювач. Поставив — стало набагато краще.

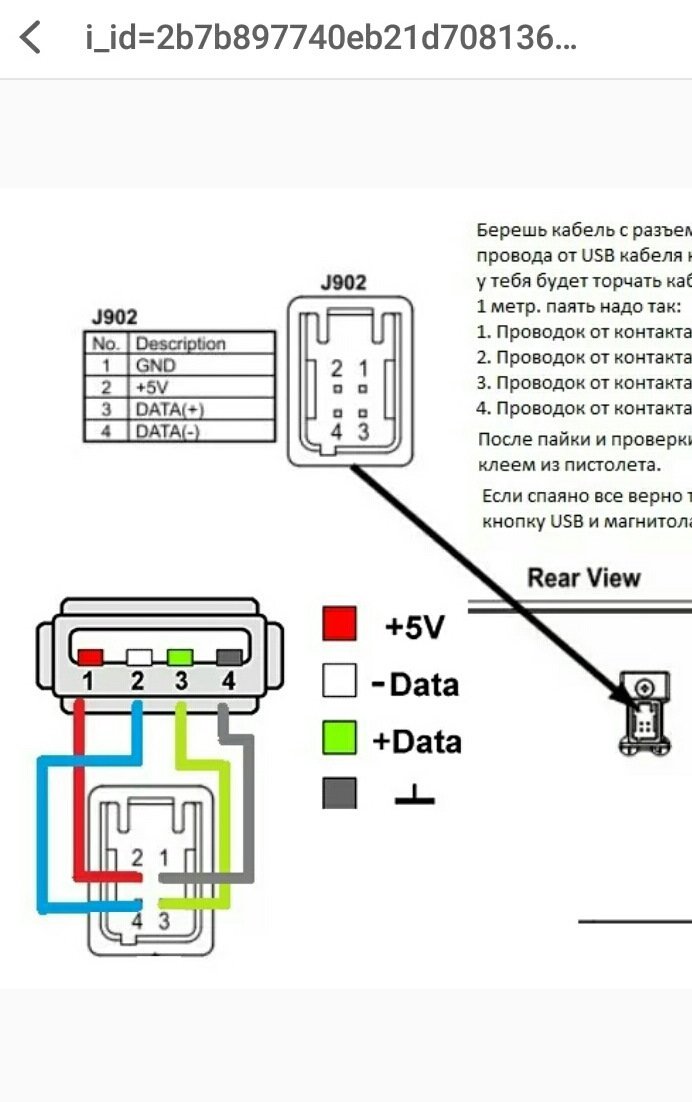

Роз"єми USB:
