"Subwoofer hand made" часть 3 — расчет и изготовление короба.

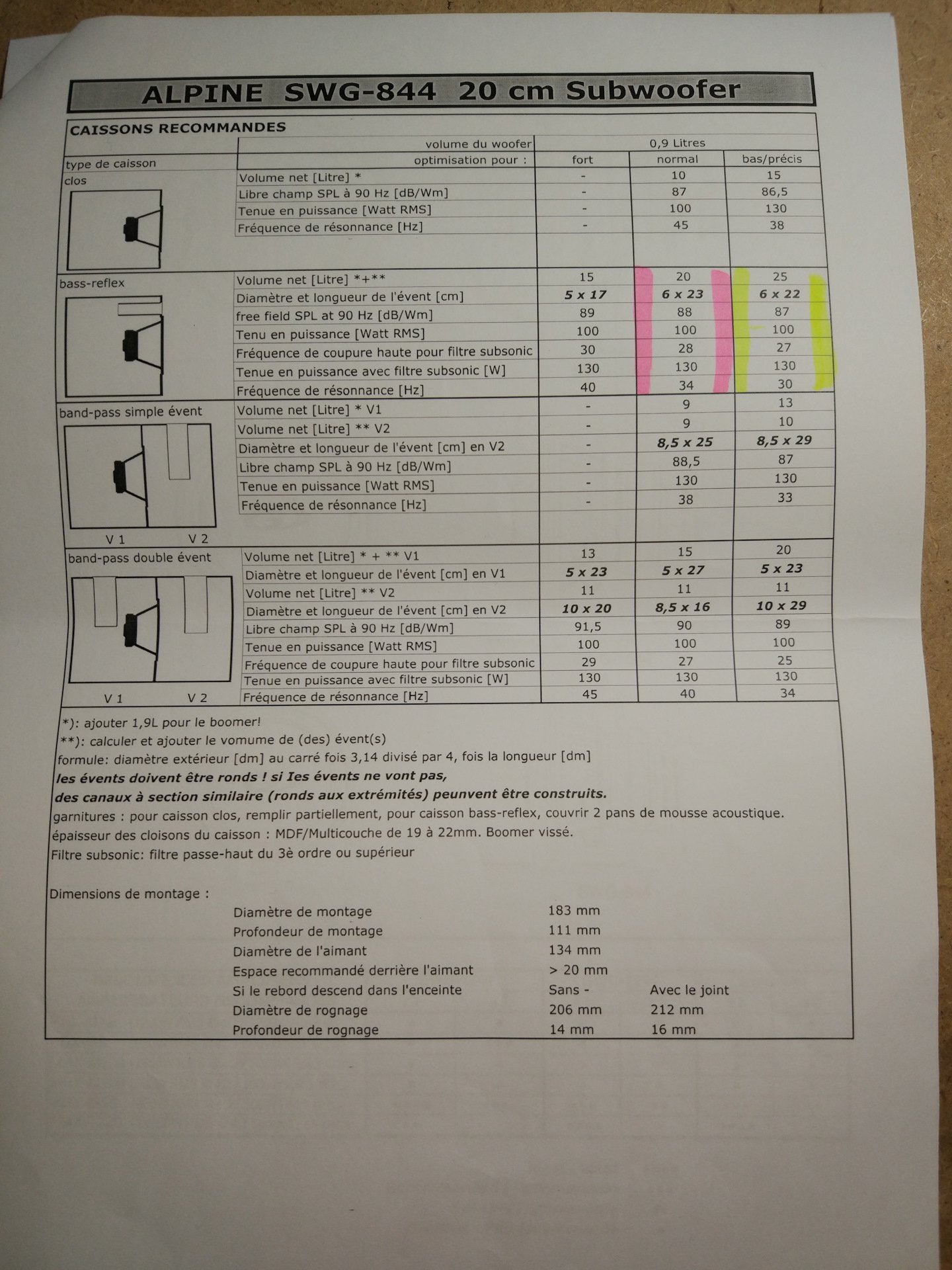

Итак, подходим к самому интересному этапу — расчету и изготовлению короба для саба. Короб я решил делать фазоинверторный, как самый по моему мнению приятный по звуку. Объем короба я взял из паспортных данных динамика, оттуда же взял и размеры фазоинвертора. Расчет делал на 20 литров чистого объема и резонансную частоту 34 Гц.

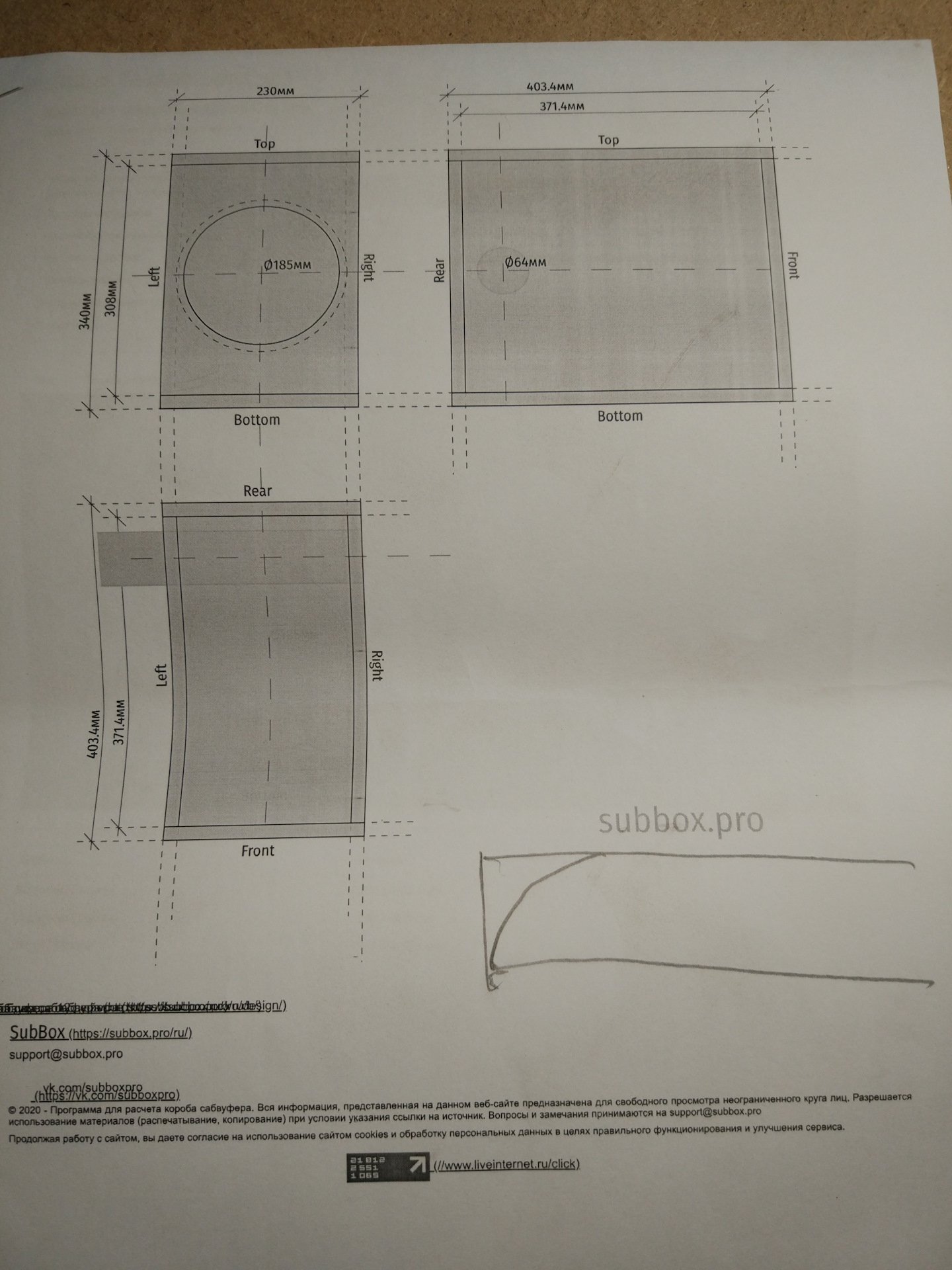

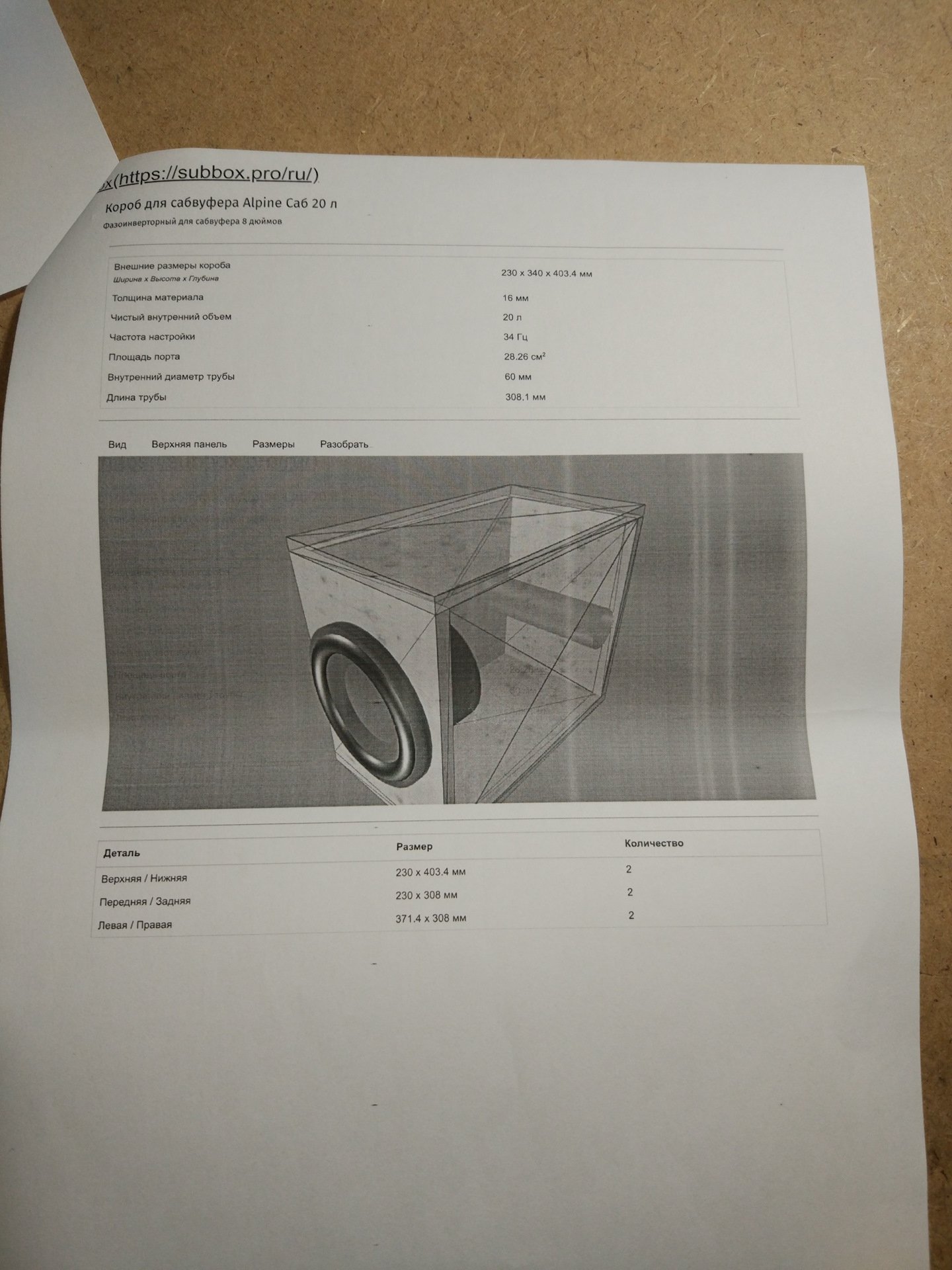

Чертеж сделал на ЭТОМ сайте.

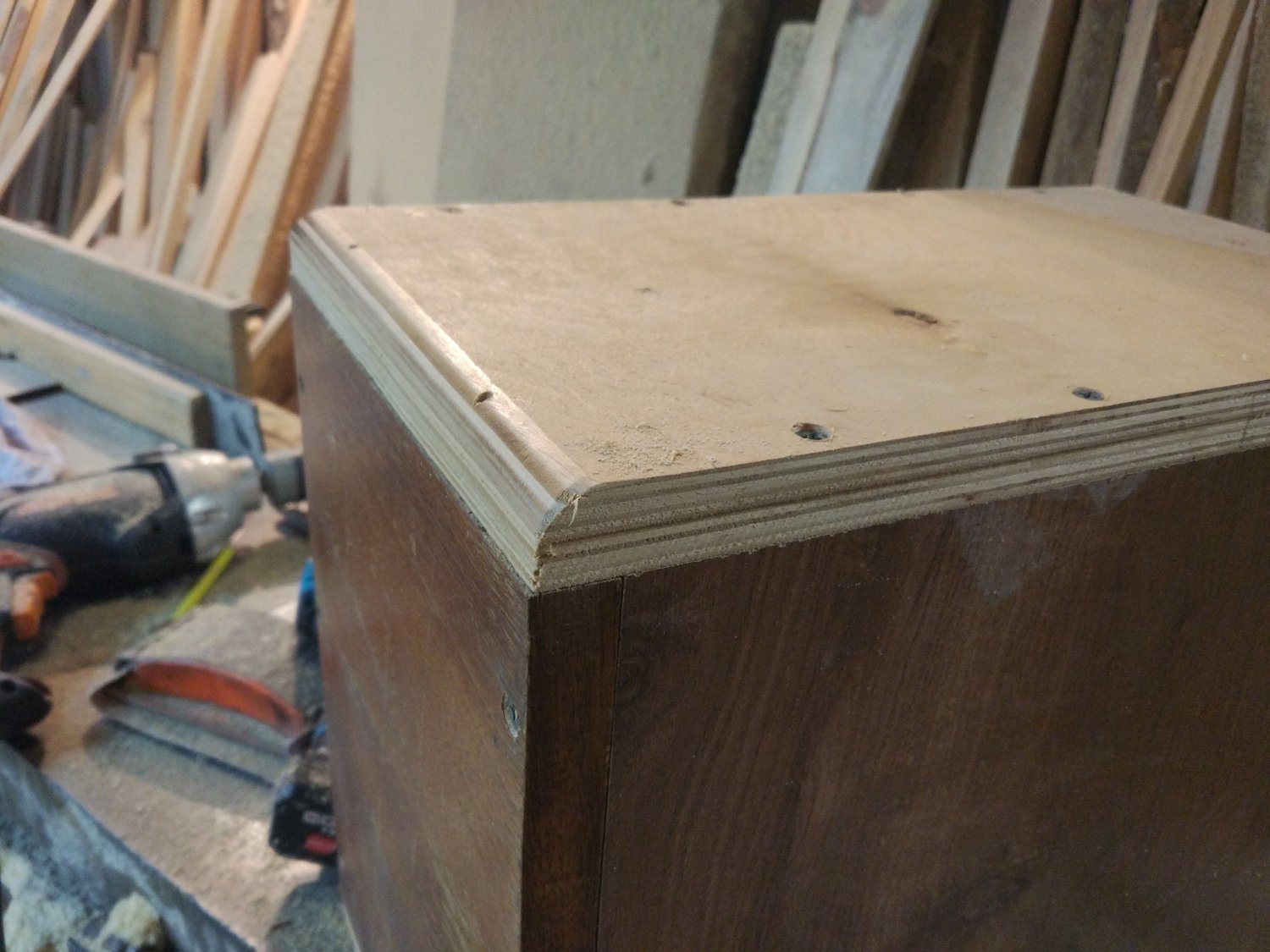

Отдельно материалы не приобретал, делал короб из того что было под рукой. Верхняя и нижняя стенки — 2 слоя фанеры по 10 мм, боковые стенки — мебельный дсп 16 мм, передняя и задняя — мебельный дсп времен советского союза -18 мм. В изготовлении мне помог мой друг, который занимается деревообработкой.

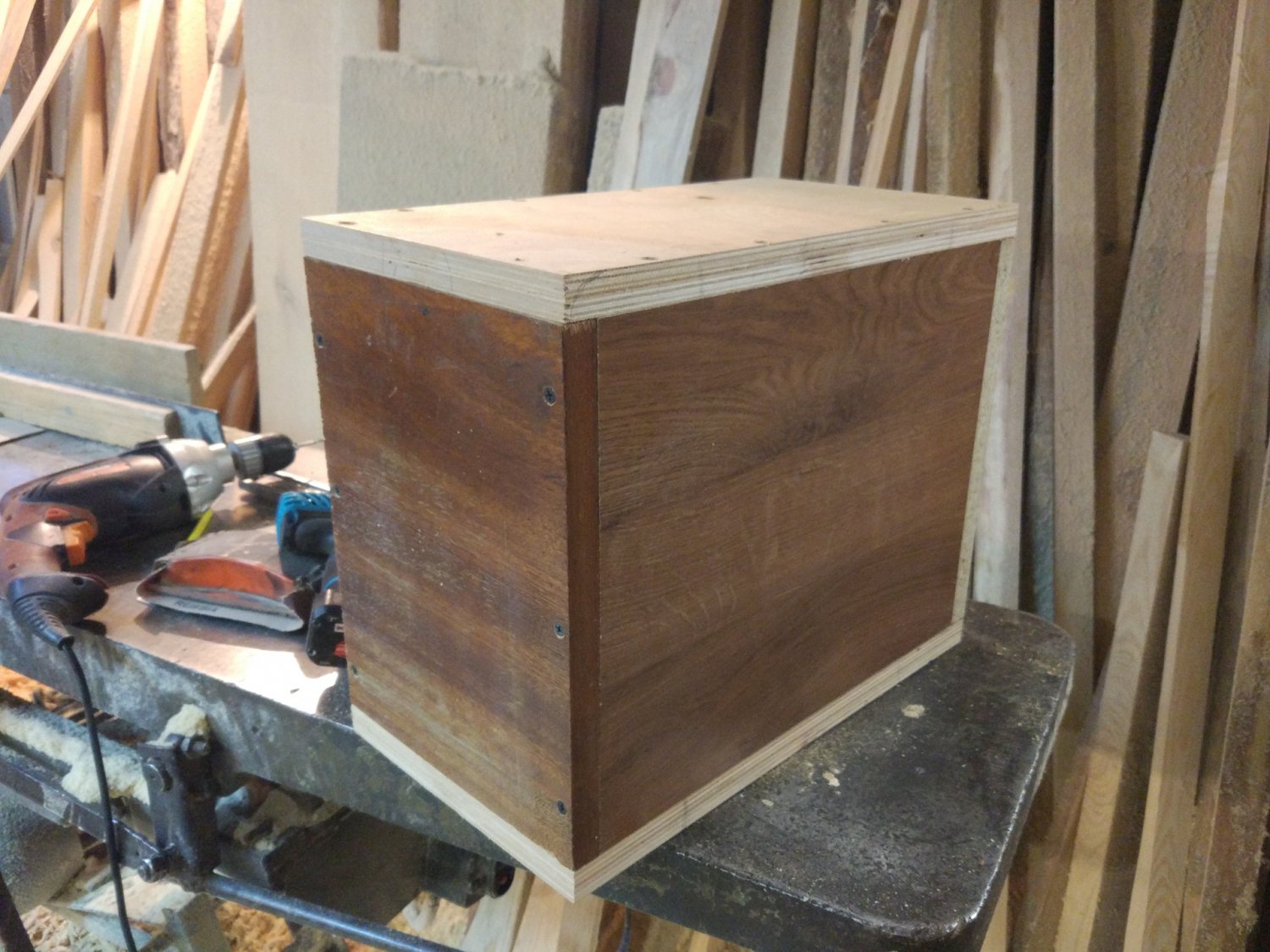

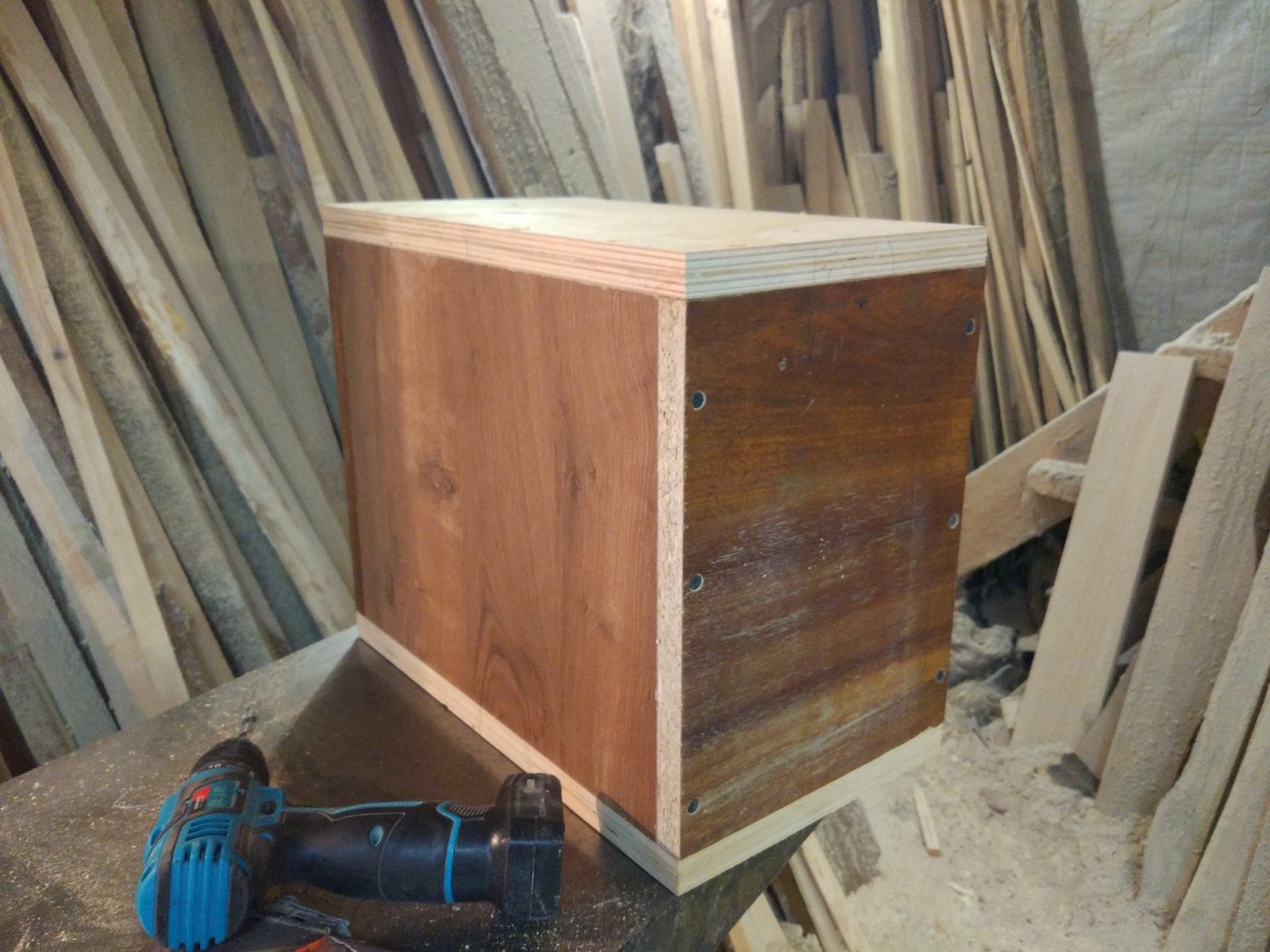

Собирали всё на клею ПВА и саморезах 35 мм.

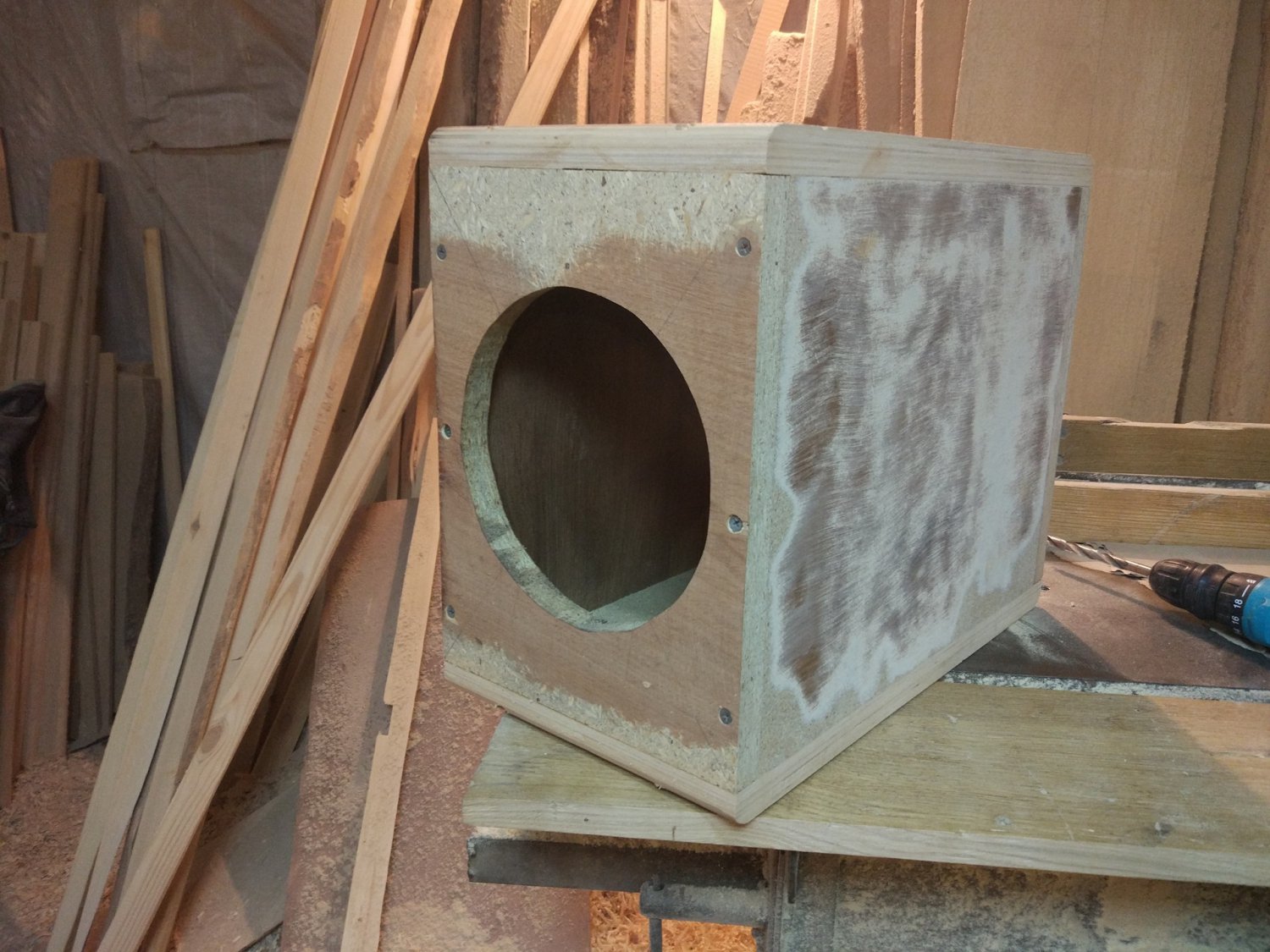

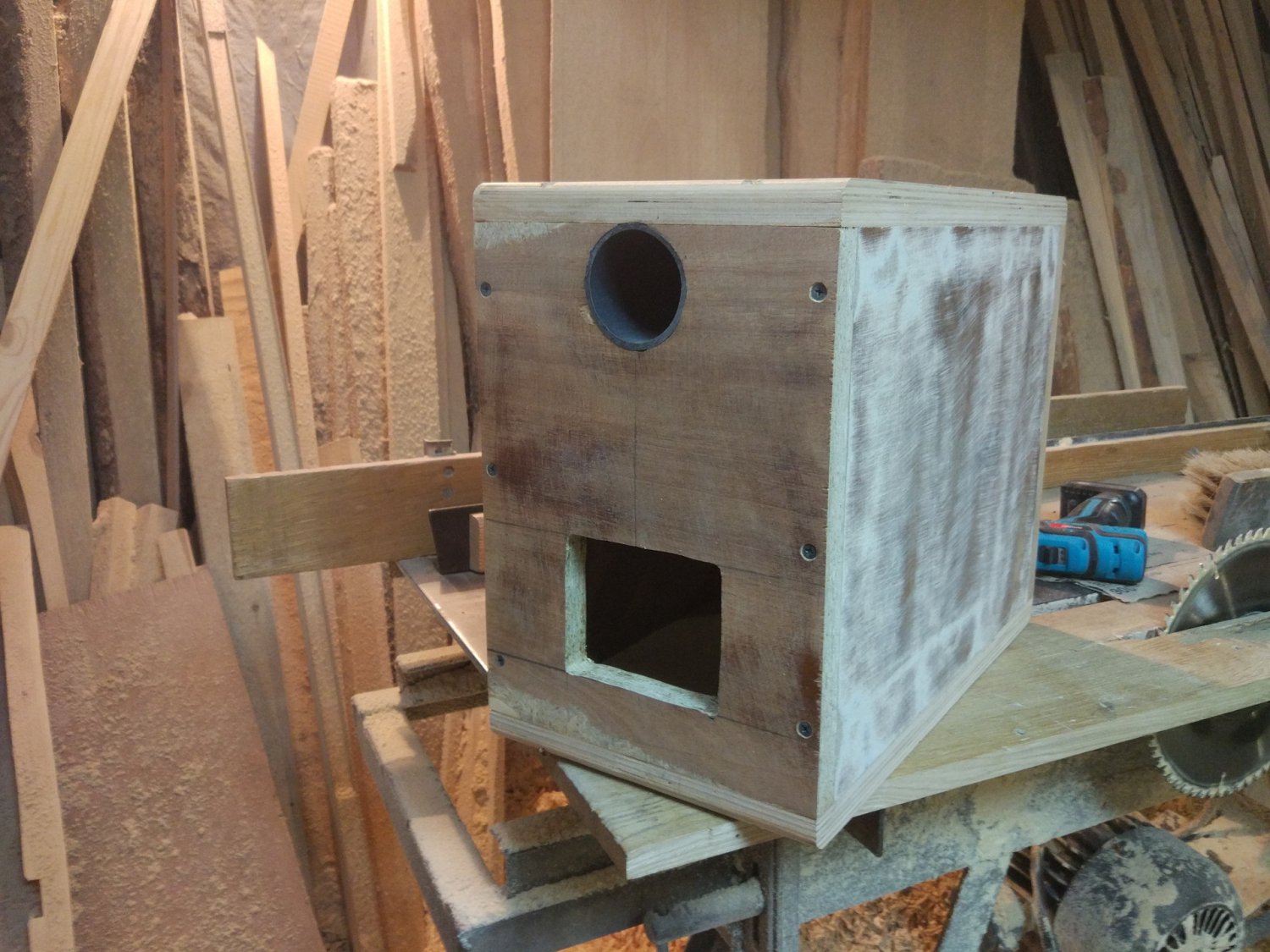

Вырезали отверстия под динамик, усилитель, фазоинвертор и зашлифовали все шлифмашинкой.

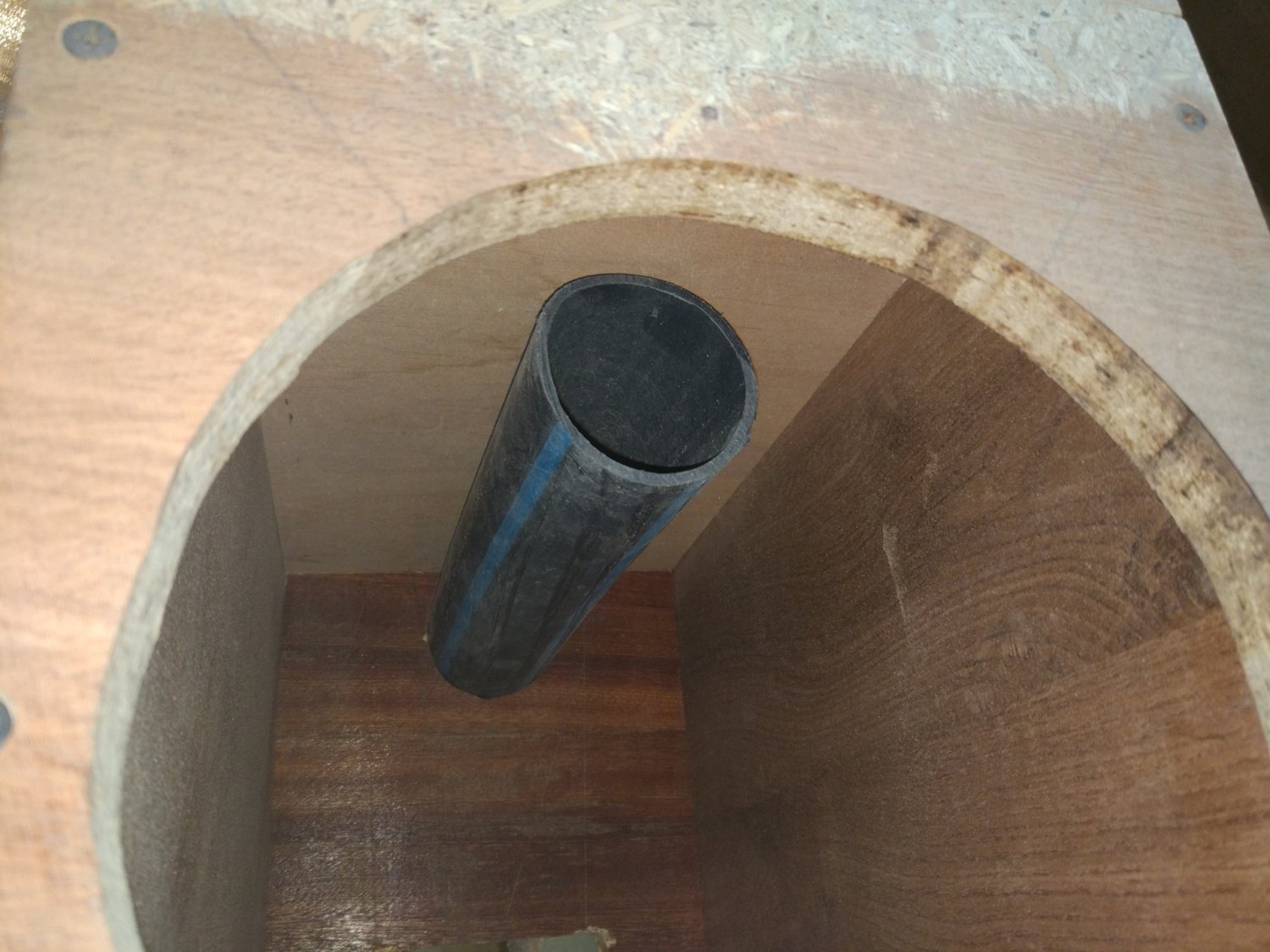

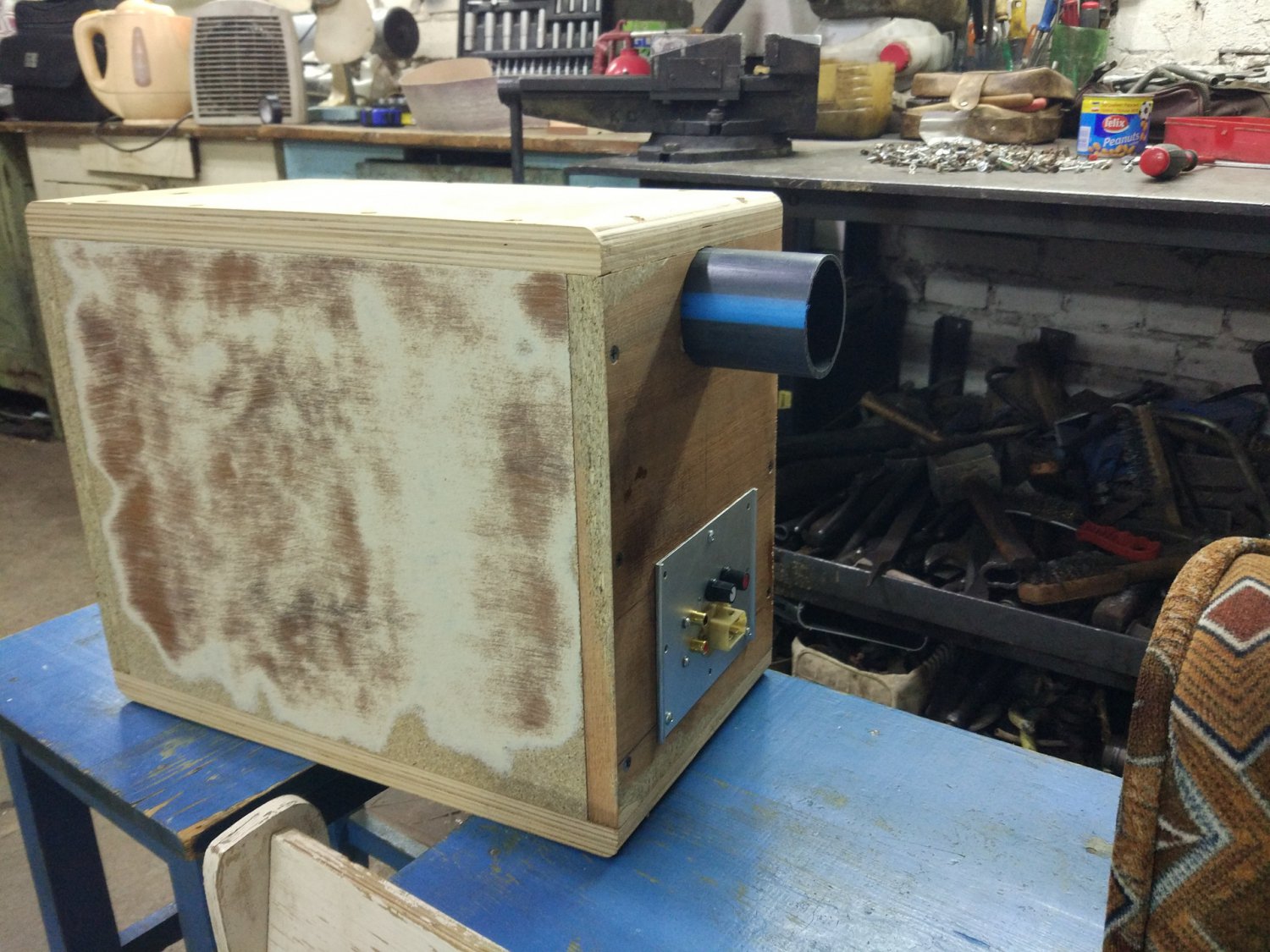

Фазоинвертор изготовил из куска пластиковой водопроводной трубы с внутренним диаметром 60 мм, длиной 250 мм, как в паспорте на динамик.

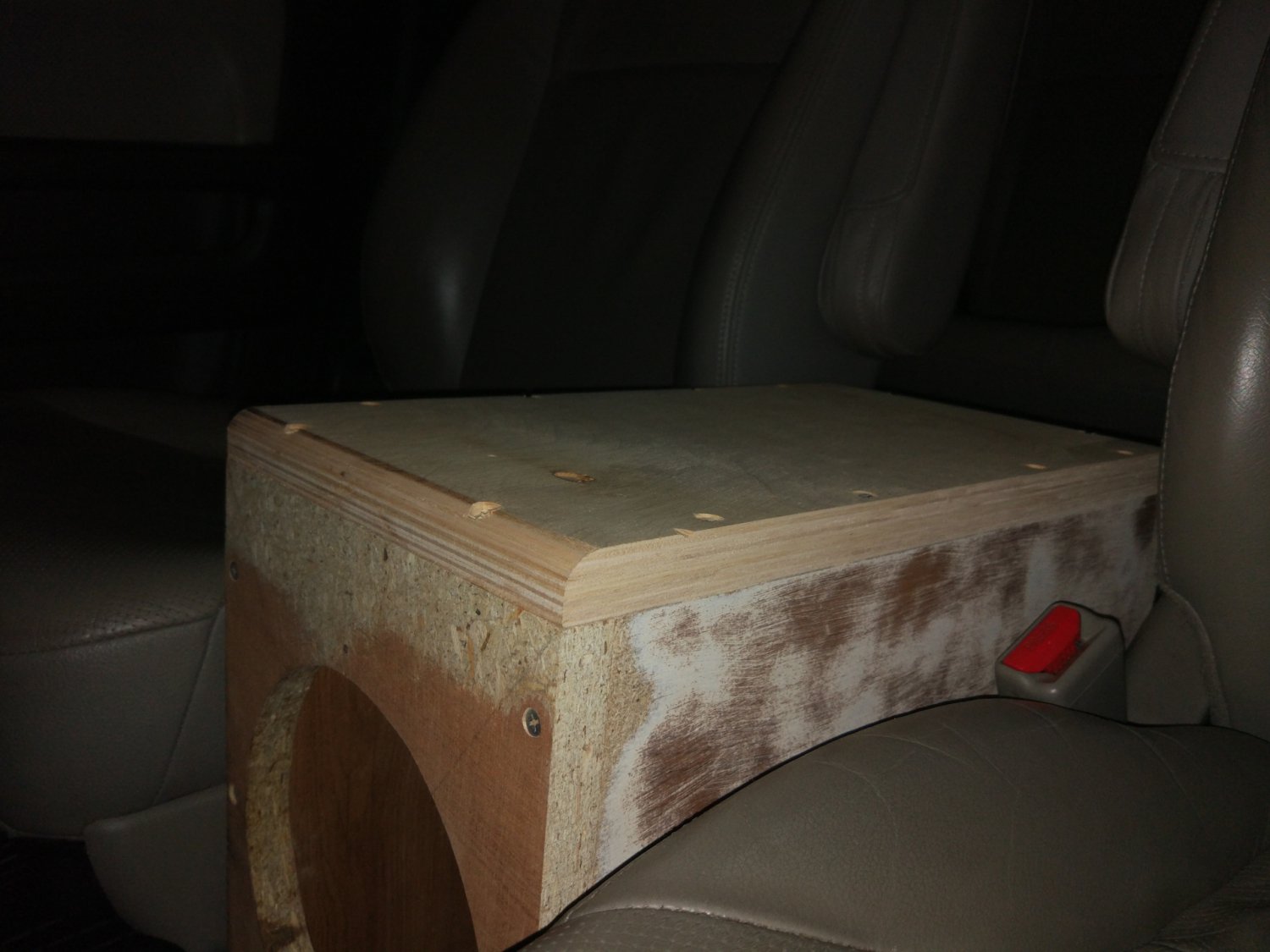

Произвел предварительную установку и примерку в салоне — всё в размер!

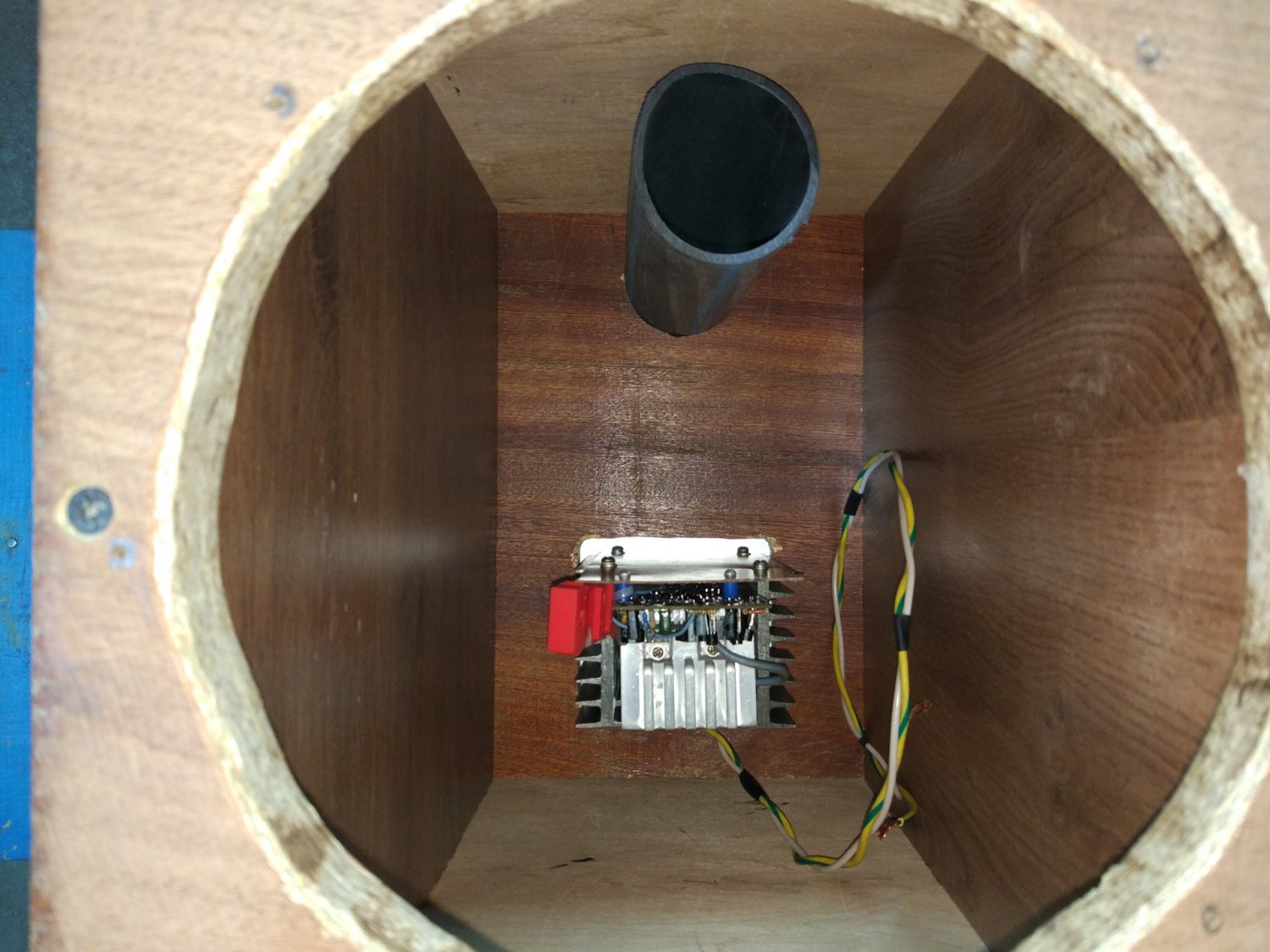

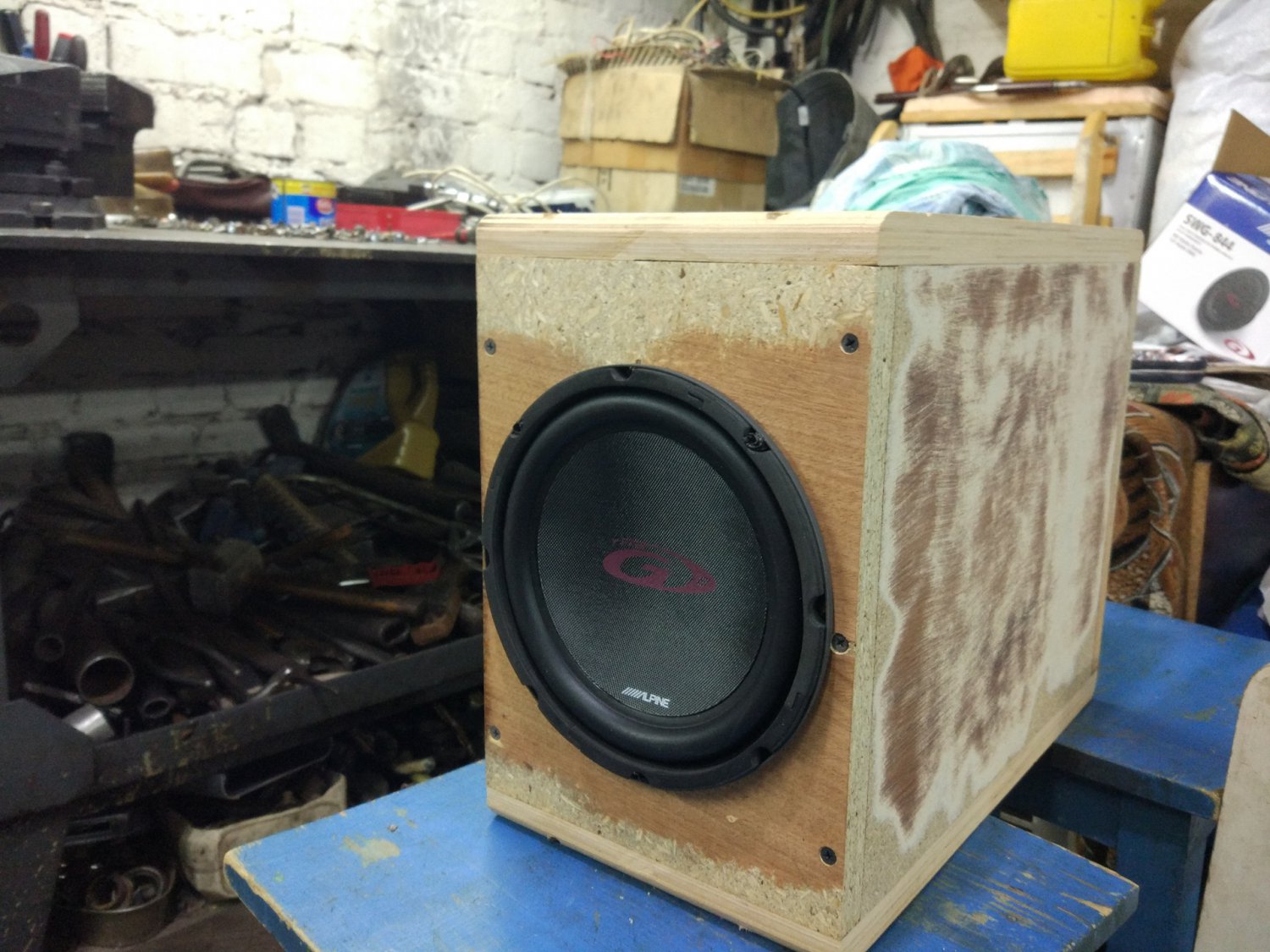

Посверлил отверстия под крепления усилителя и динамика, установил их для примерки.

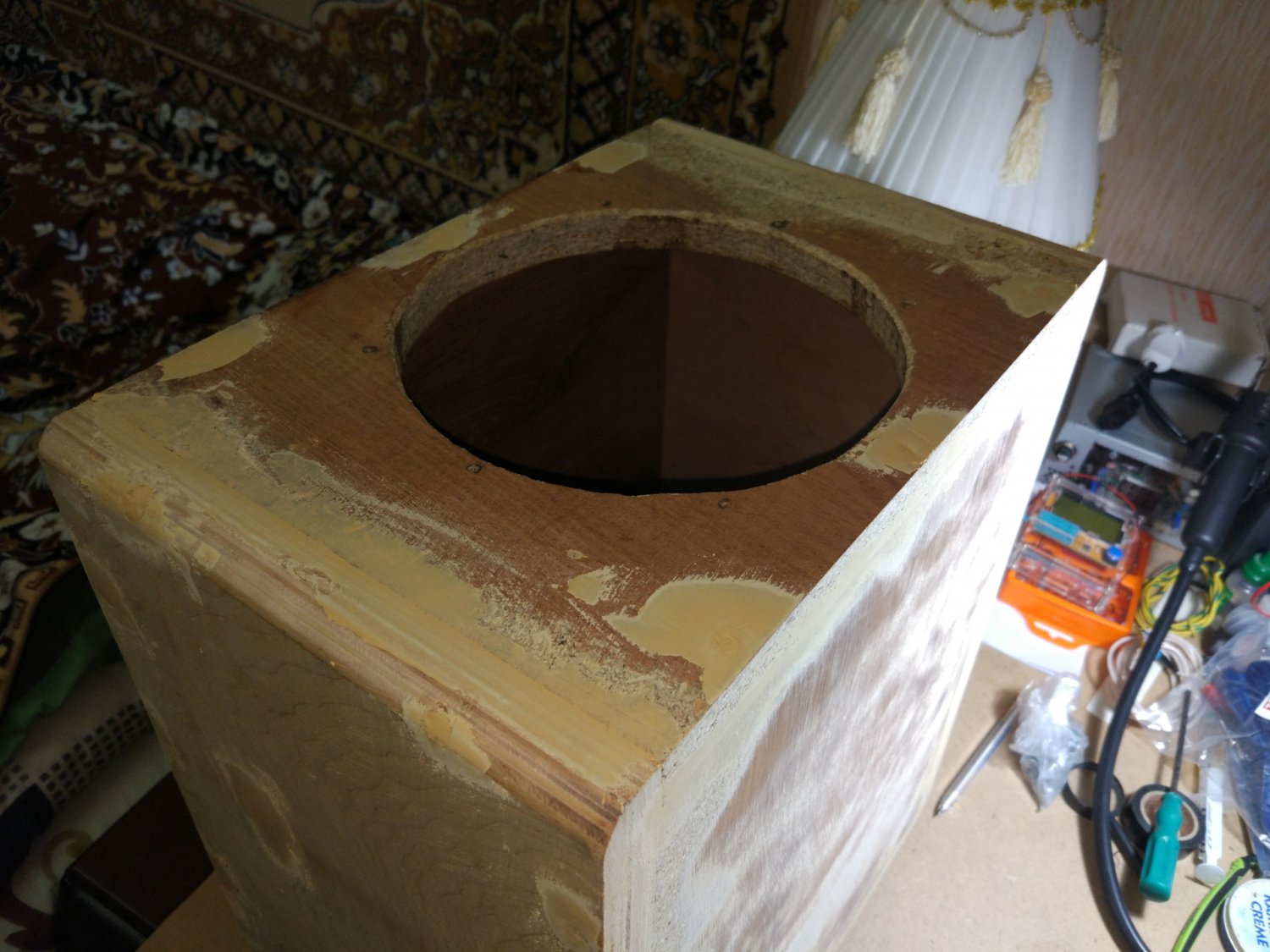

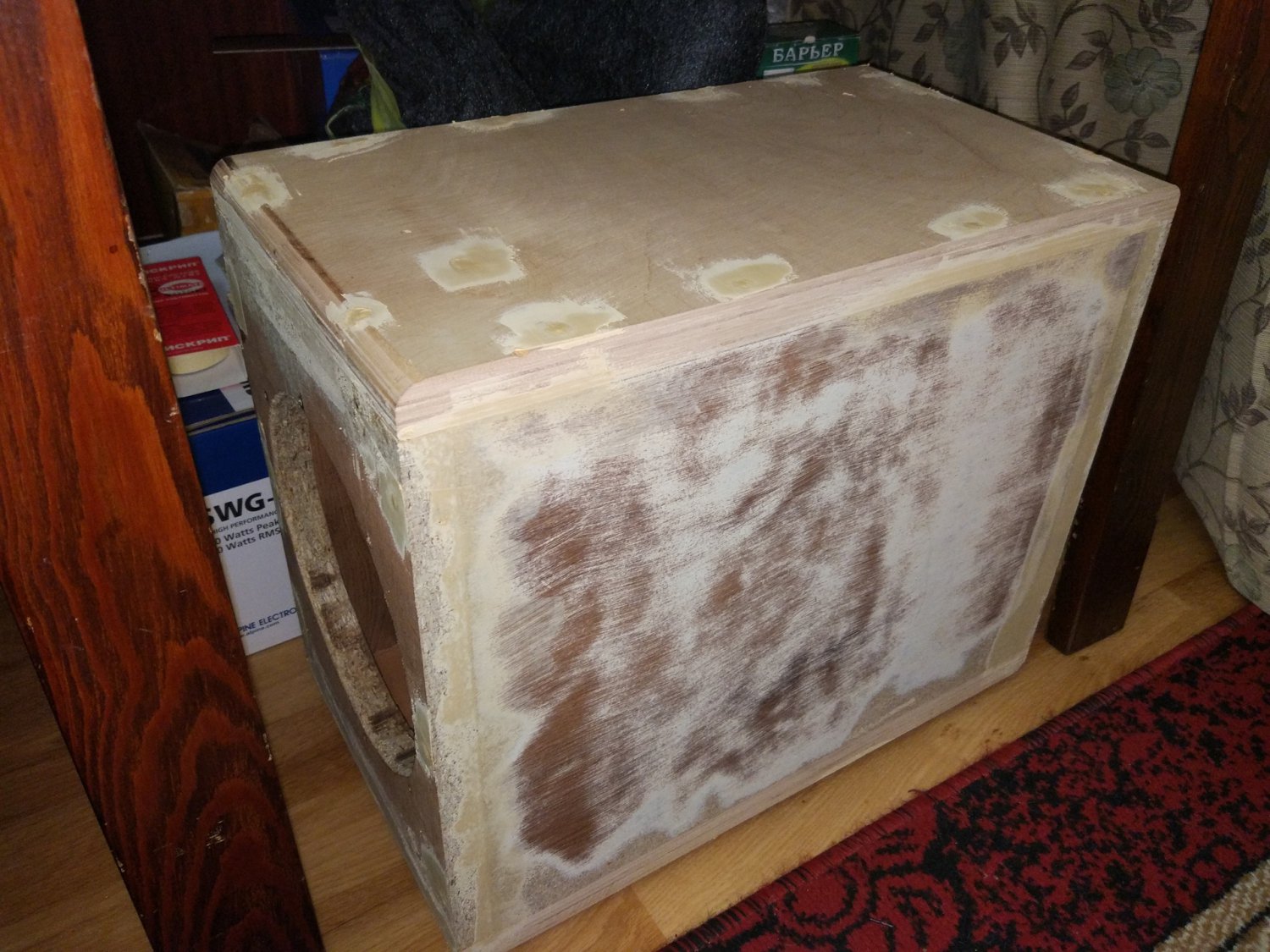

Перешпатлевал углубления под саморезы шпатлевкой по дереву. Короб получился герметичным даже без использования герметика.

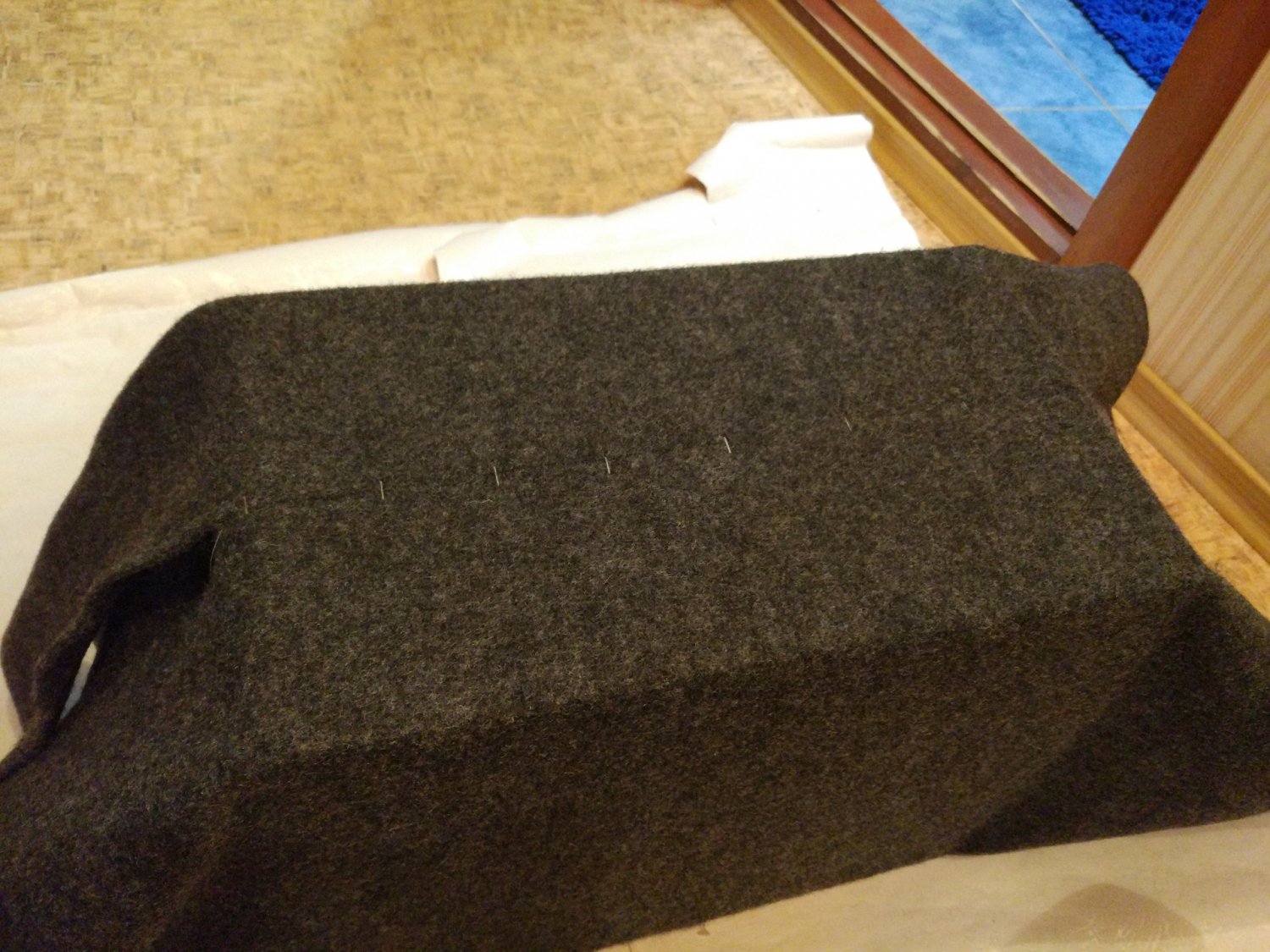

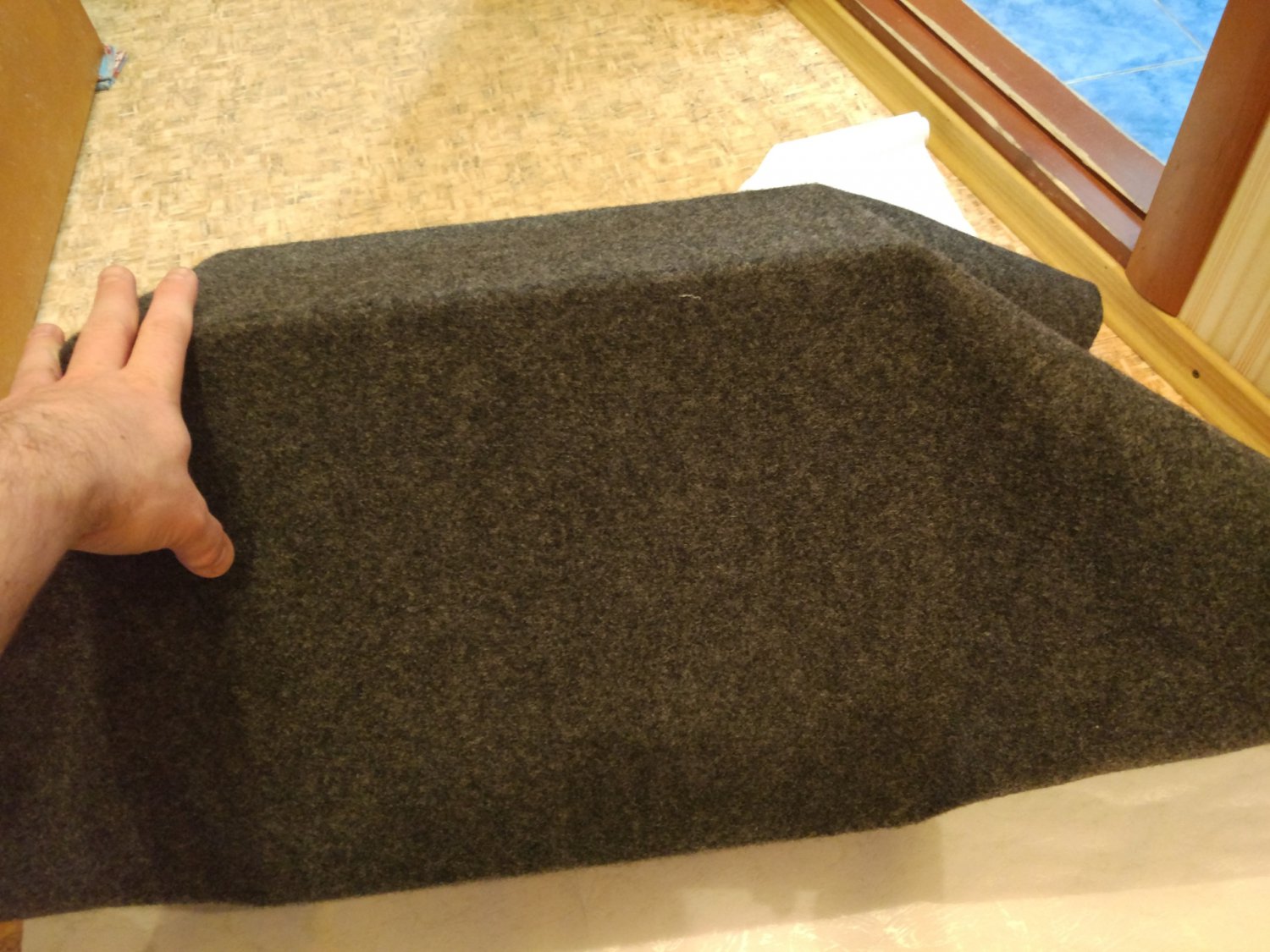

Когда шпатлевка высохла, начал обтяжку короба карпетом. Для этого купил купил кусок карпета размером 1450*1000 мм и клей "Дракон". Обтяжку начал с нижней стенки, потом боковую, верхнюю стенку, вторую боковую и нижнюю стенку. На нижней стенке сложил края внахлест, прорезал ножом с помощью линейки и склеил внахлест. Получилось практически не заметно. Подстраховал степлером.

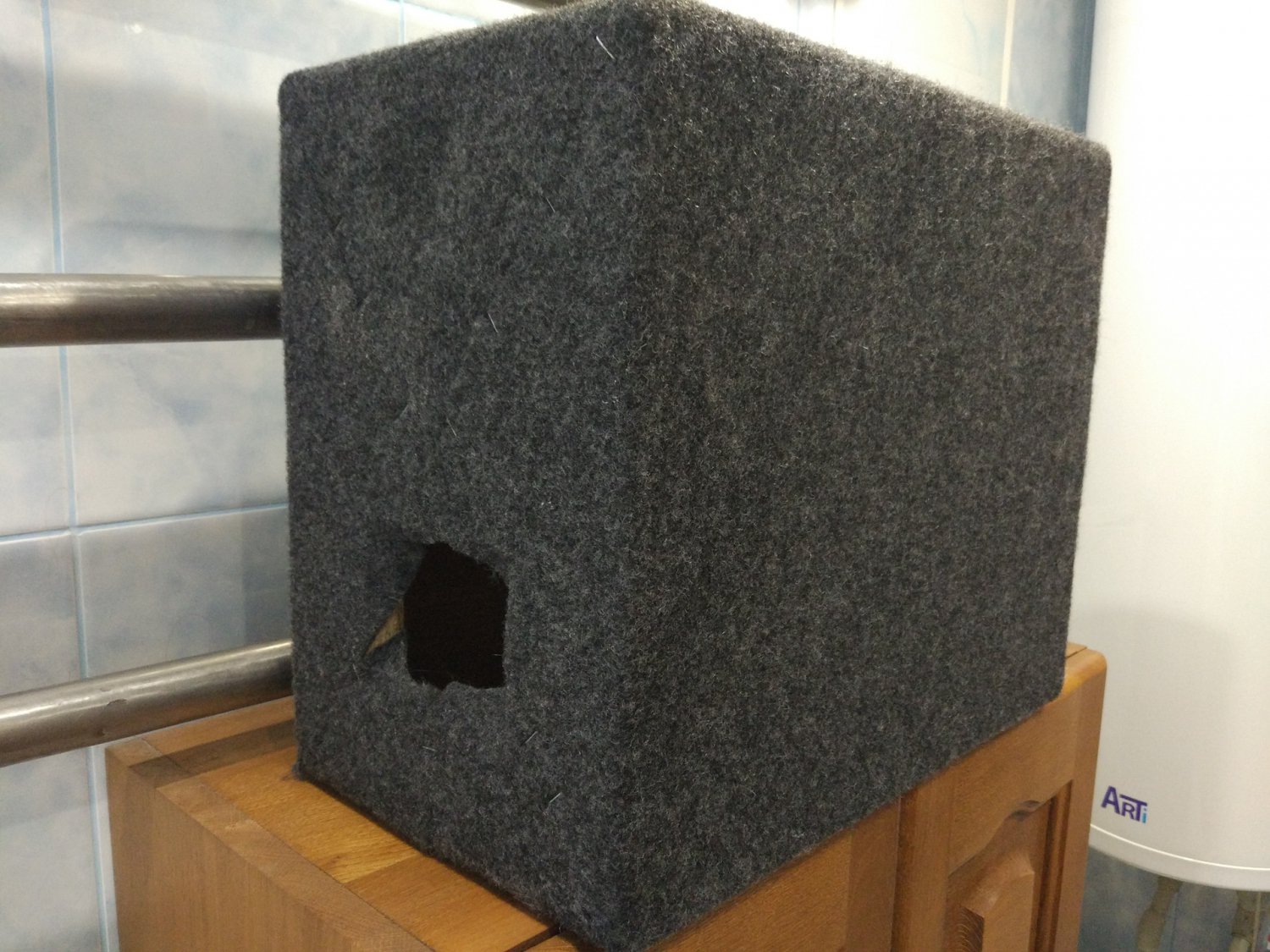

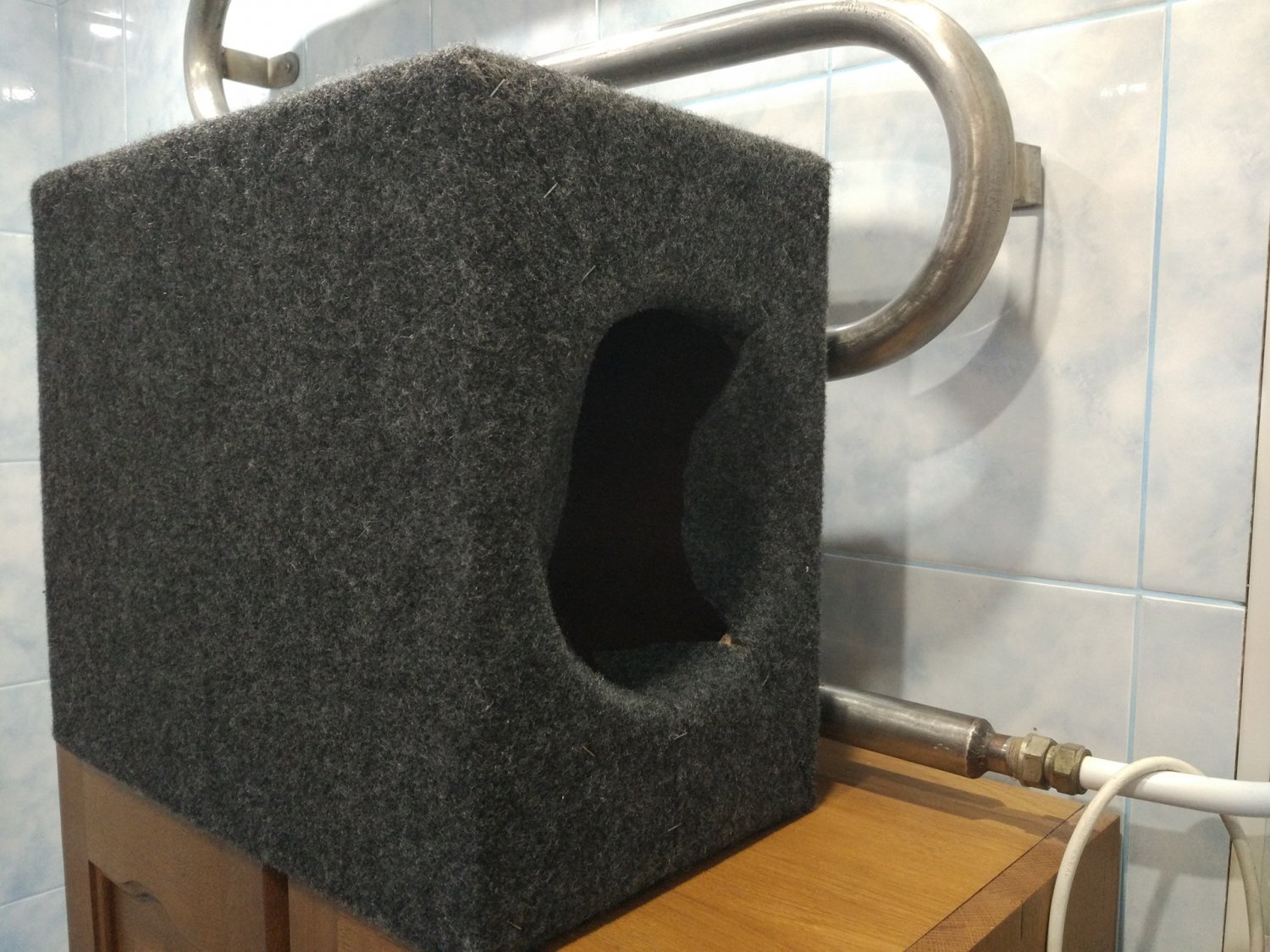

На передней и задней стенке сложил карпет конвертиком, прорезал так же ножом по диагонали и склеил встык. Получилось в один слой и практически не заметно швов.

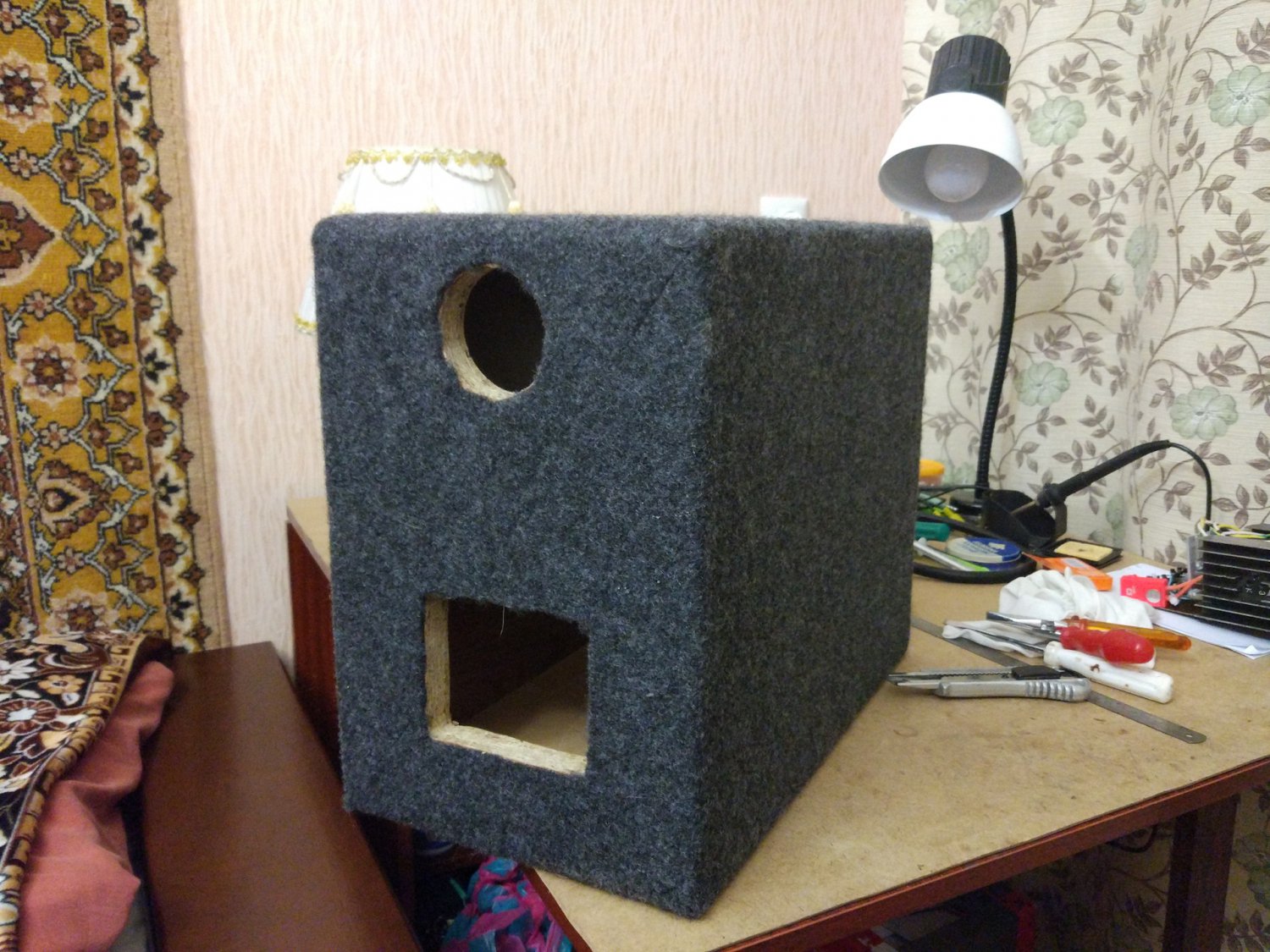

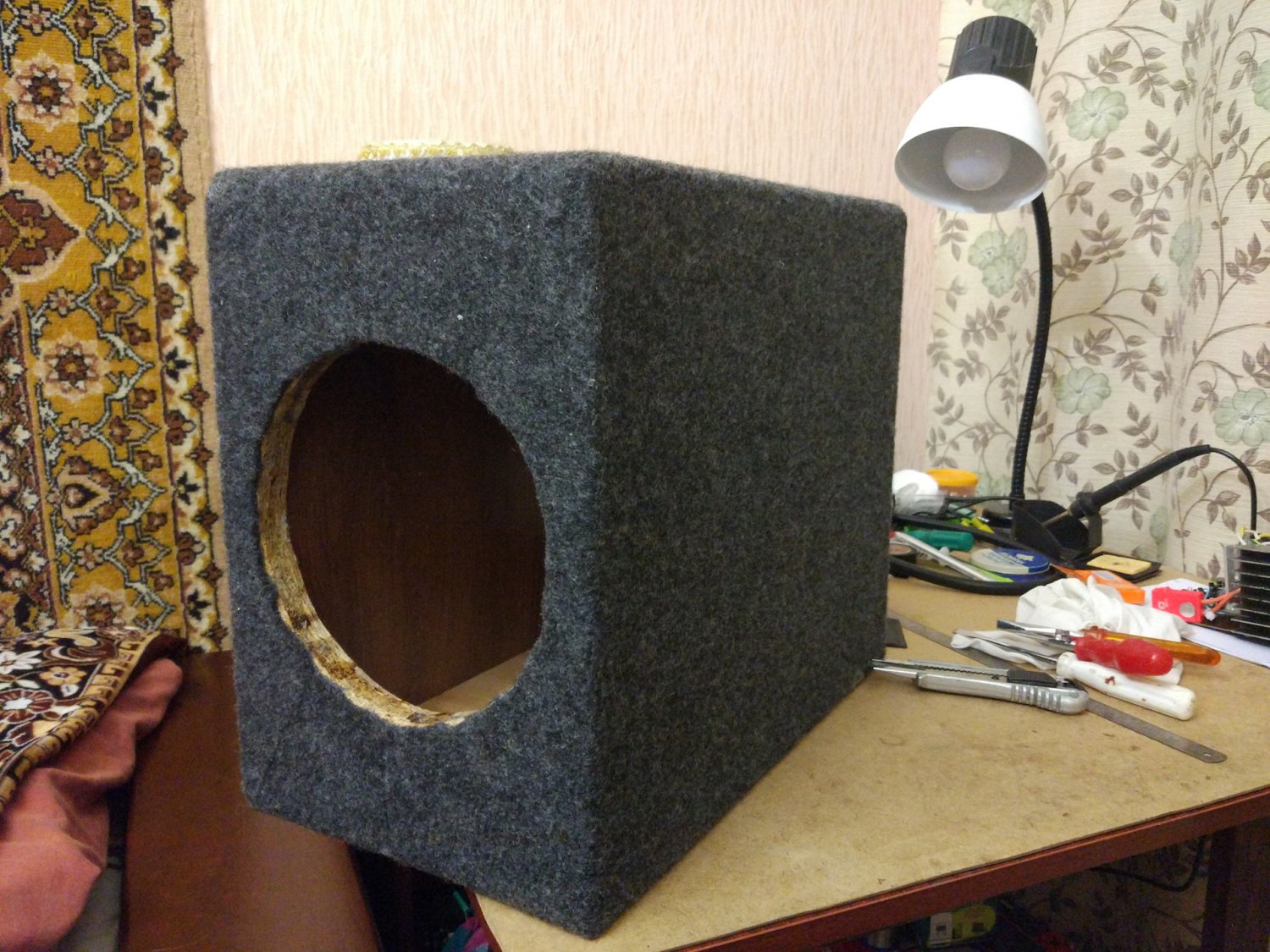

Когда клей высох, прорезал отверстия.





Провода, которые идут к динамику, чтобы не шуршали обклеил липкой лентой — антискрипом.

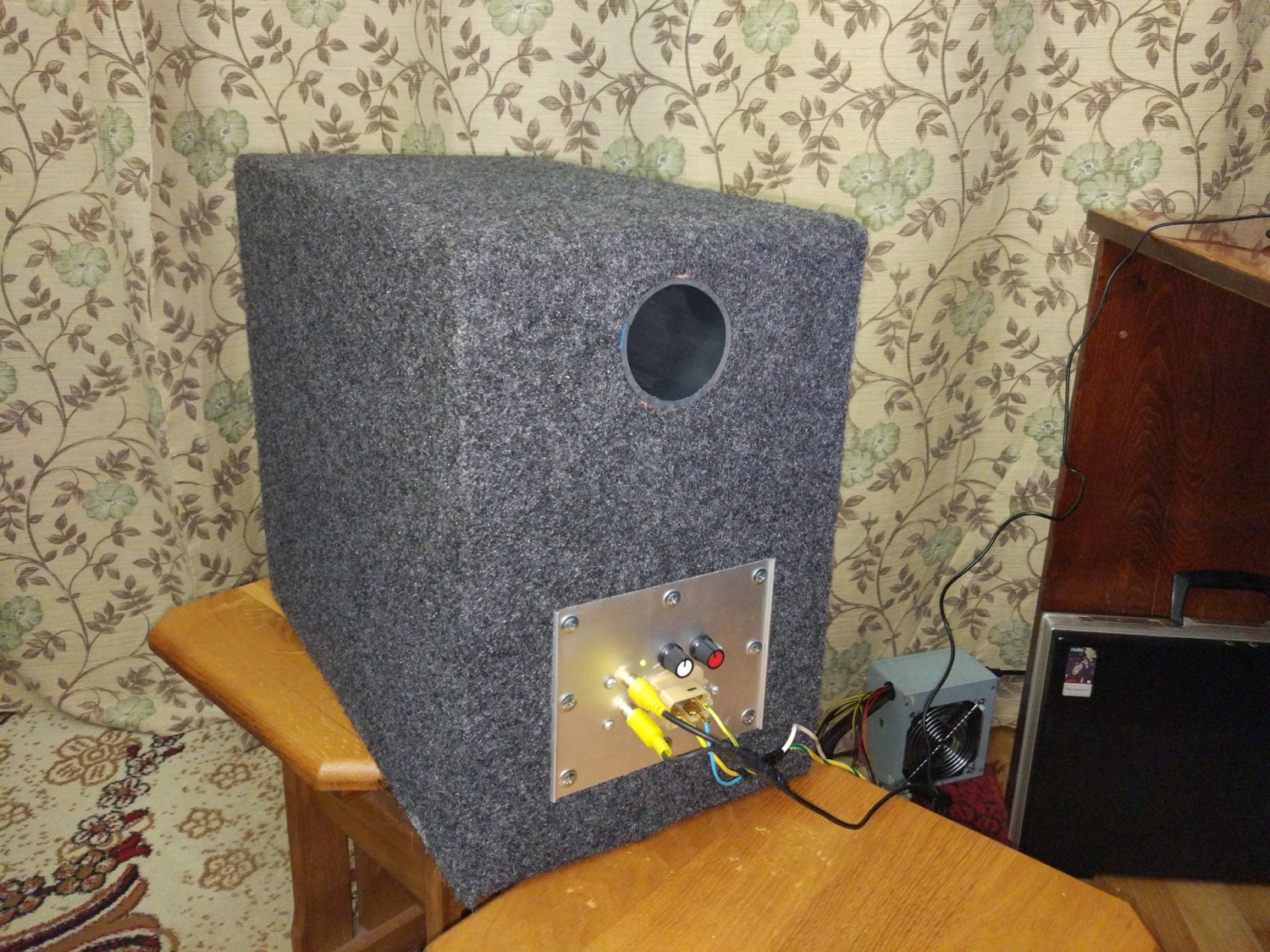

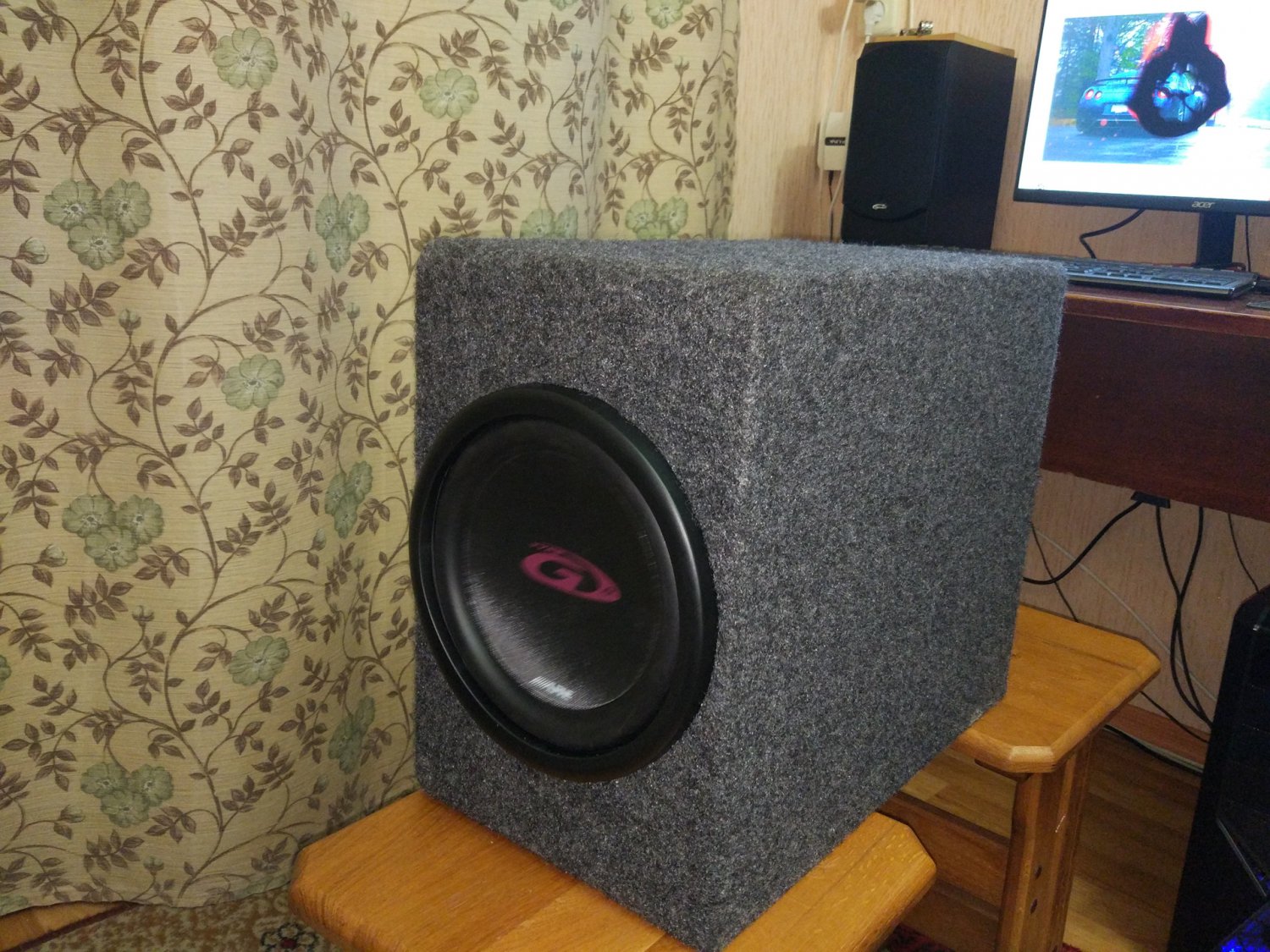

Установил усилитель и динамик.





Как по мне, получилось не плохо, не хуже заводских :)

В следующей части будем устанавливать и настраивать сабик.

Так что как то так !

Всем бобра!
