Установка камеры заднего вида


Електроніка
1 липня 2019
Pacifik
власник Renault Megane I Phase I Харків

Вообщем, поиски причин просевшей балки мне порядком надоели.

Времени уходит много, а по сути ничего не меняется.

Т.к. видимую причину этого события я не нашёл, то решил сделать хоть что-то полезное.

Купил я камеру заднего вида конкретно под свой автомобиль (вставляется вместо подсветки номера в штатное место).

Запчасти на фото: 0078000
Запчасти на фото: 0078000


Лампочка подсветки номера в данном исполнении отличается от стандартной. Поэтому пришлось купить патрон под лампу, саму лампу и новый разъём, чтобы не резать провода, а подсоединиться в стандартный разъём.

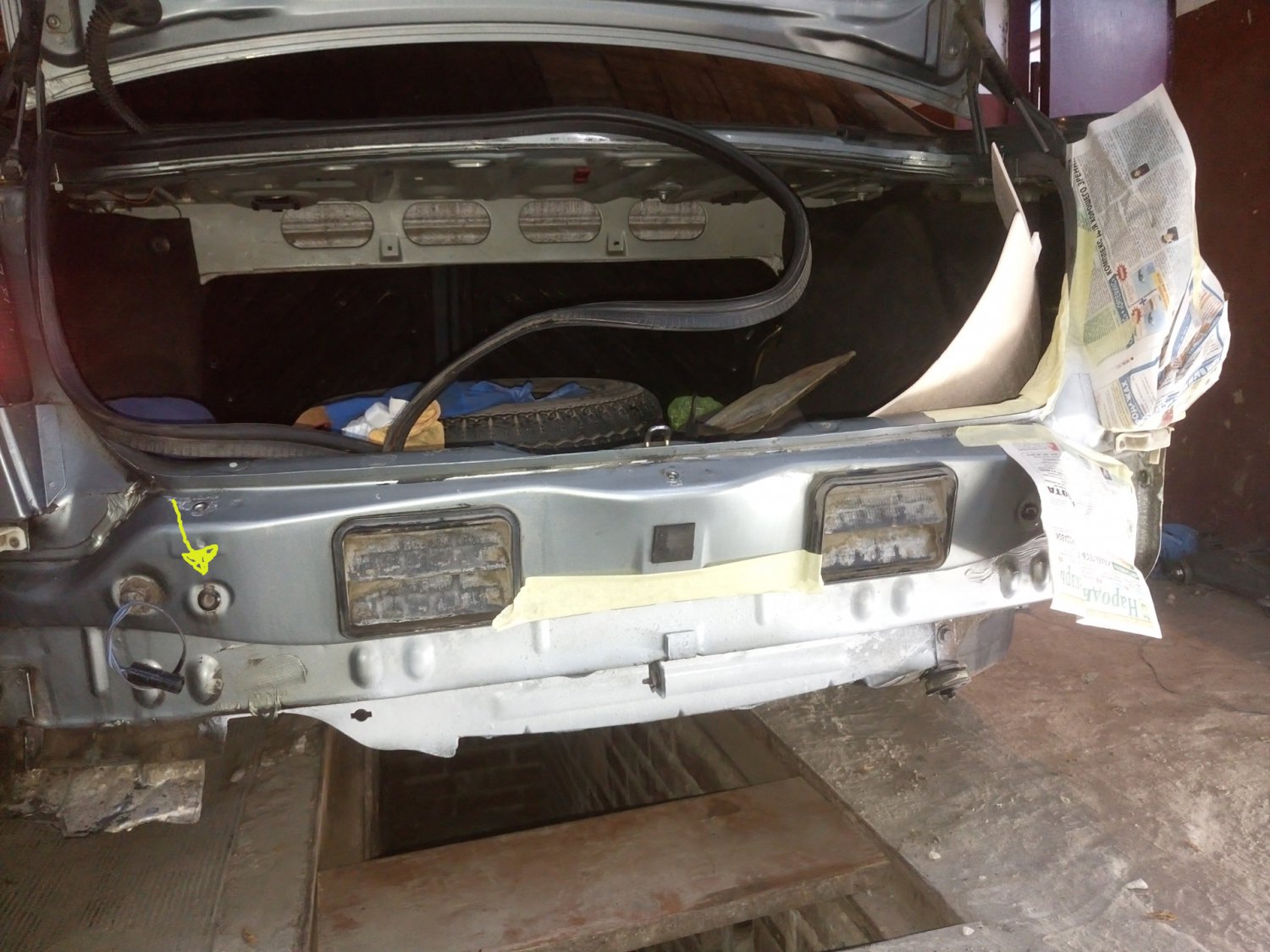

Вообщем, собрал я всё и это полез ставить вместо подсветки и тут меня ждал облом… Нихрена эта хрень туда не подходит… Благо в комплекте был ещё держатель другой для установки на любой бампер…

Теперь меня заинтересовал вопрос:

Неужели на седанах фаза 1 и фаза 2 разные по размерам блоки подсветки номеров при одинаковых бамперах?

Пришлось сверлить дырку в бампере под провода 12 мм сверлом + сделать надфилем круглым небольшой пропил для возможности просунуть через это отверстие 2 разъёма камеры.

Провода питания камеры и видеосигнала продел в штатное отверстие в кузове, вынув резиновую заглушку.

Публікація


Красный провод питания камеры разрезаем и соединяем с красным проводком от штекера видеосигнала за пределами кузова.

На это соединение (красных проводов) подаём "+" от лампы заднего хода.

Минус берём от той же лампы заднего хода.

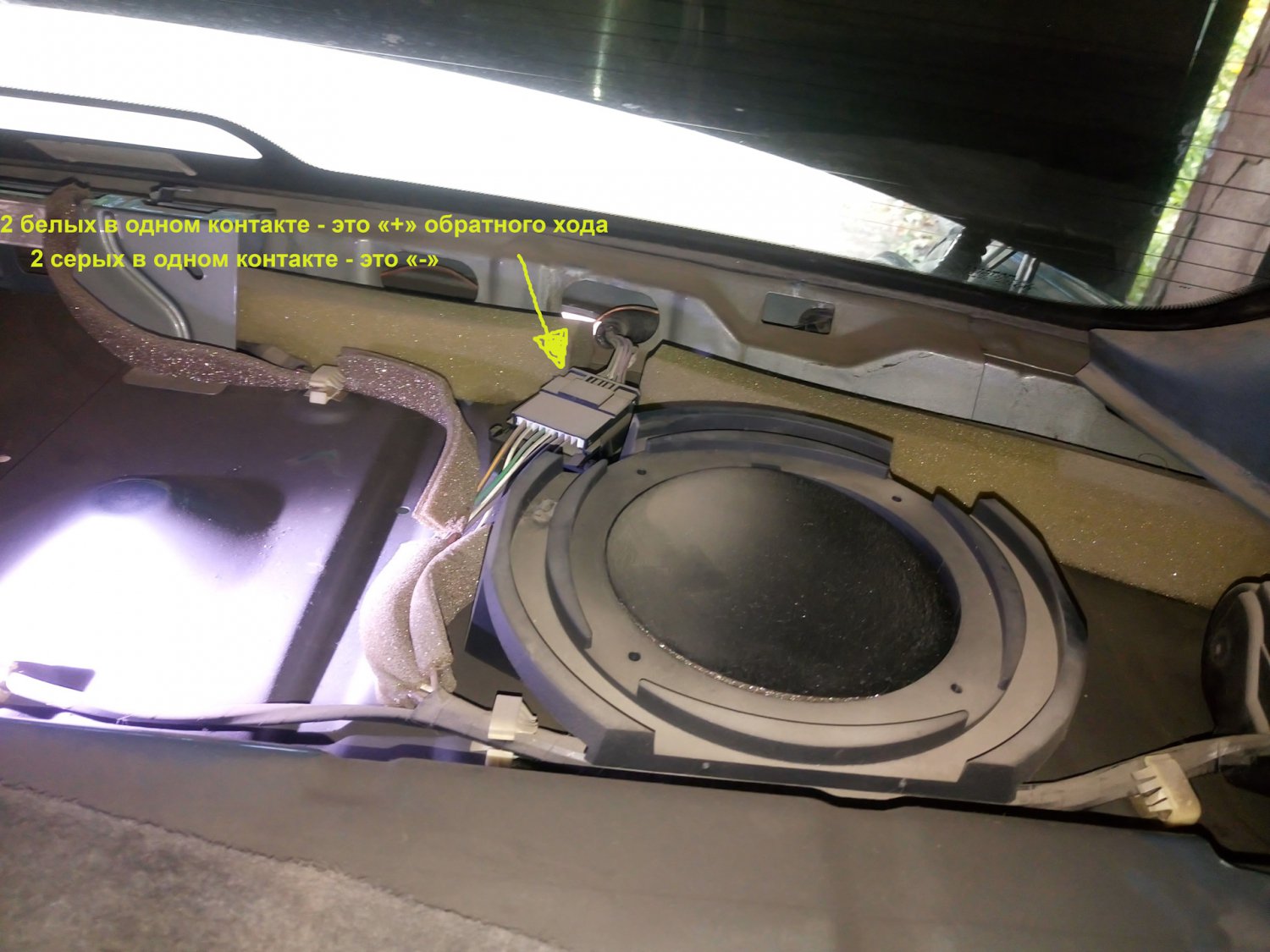

Конкретно в моём случае "+" и "-" я брал на разъёме в салоне автомобиля под задней полкой.

Полка держится на 4-х андапках и прижимается дополнительным стоп-сигналом.

Для удобства работы я отстегнул разъём, вытащил его в багажник, припаял питание камеры прямо к ножкам нужным на разъёме (+ это 2 белых провода в одной ножке, — это 2 серых провода в одной ножке) и вставил контакт обратно в фишку.

Публікація


Провод питания камеры у меня идёт совместно со штатной проводкой почти полностью.

Провод видеосигнала полностью запустил вместе со штатной проводкой в специально проложенных по заводу

желобах для проводов под пластиковой обшивкой (я тянул всё с водительской стороны).

Пришлось, конечно, повозиться с частичной разборкой салона, но оно того стоит.

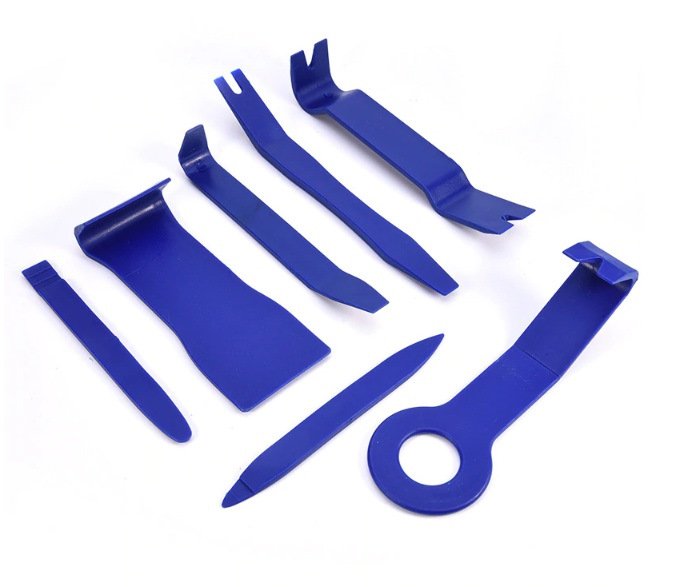

Очень выручил набор инструмента для пластика (ничего не поцарапал и не сломал) — удобная и полезная штука.

Публікація


Второй красный провод от 2-го тюльпана соединяем с проводом "Reverse" автомагнитолы и тюльпан тыкаем в ту же магнитолу.

Ставим бампер с прикрученной камерой на место и получаем результат

Публікація


Тренировался вечером на ящике картонном )))

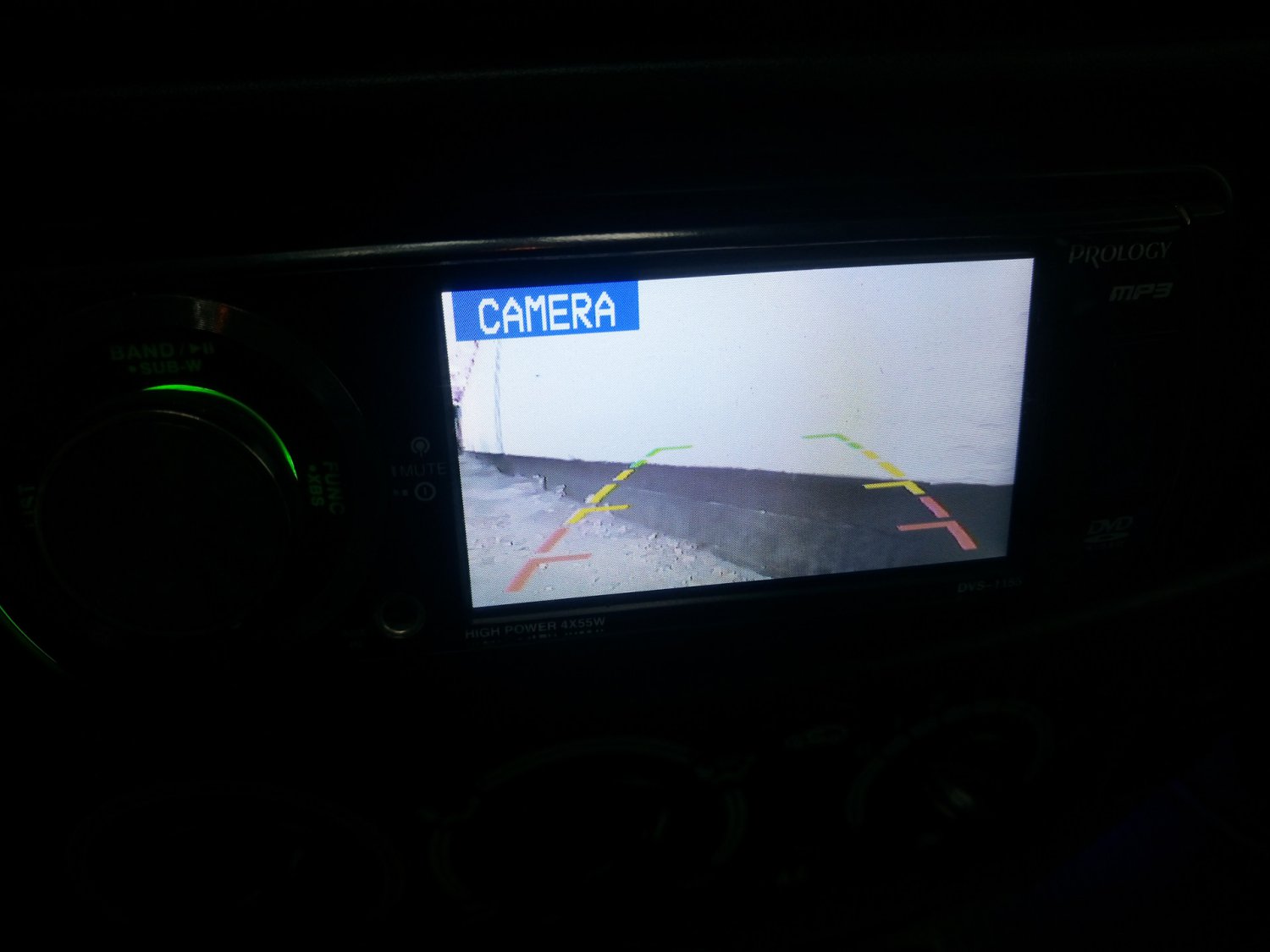

Теперь результат:

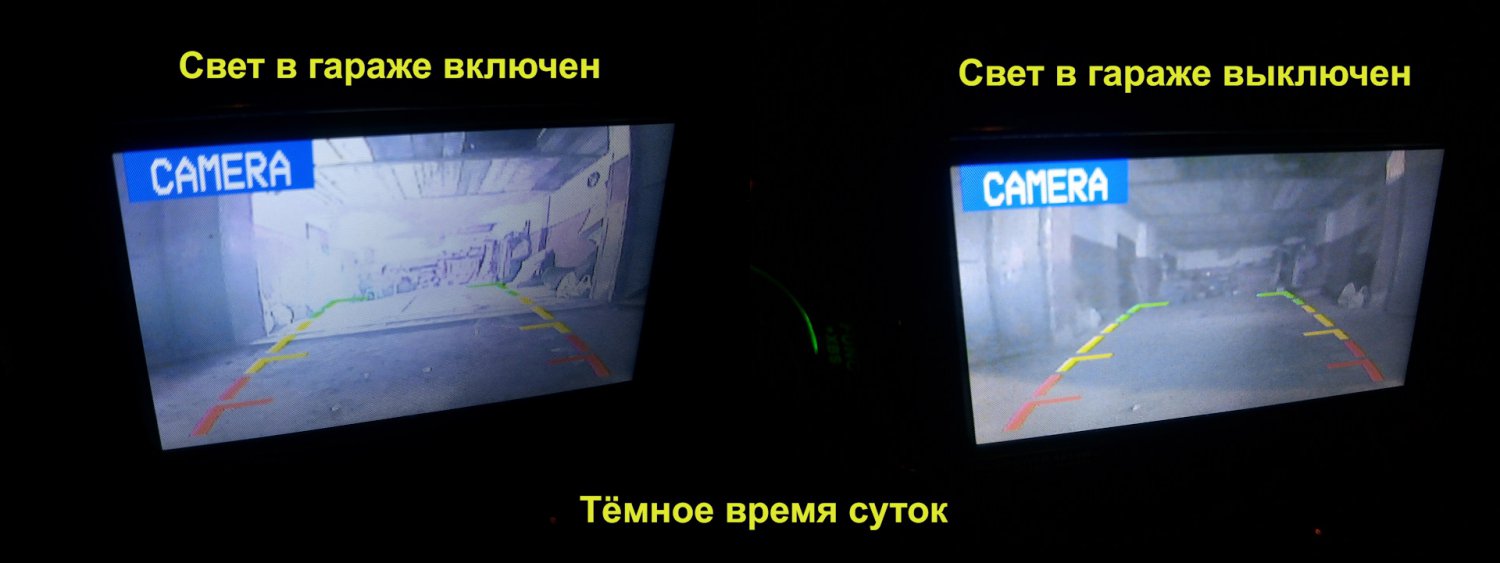

1) ночь (освещение — уличный фонарь вдали)

Публікація


2) день

Публікація


Кое-какие мысли по поводу использования:

1) днём картинка лучше (но ночью вполне разбираемо);

2) нужен хороший экран (экран моей магнитолы немного ночью засвечивает изображение, а возможности регулировать яркость экрана нет);

3) ночью первую секунду изображение ч/б и картинка просто идеальна!

потом камера понимает, что ночь на улице, включает диоды и пытается сделать картинку цветной, расплачиваясь за это резкостью и качеством изображения (но повторюсь — ориентироваться вполне нормально)

возможно это уже вопрос к магнитоле т.к. на телевизоре камера демонстрировала великолепное изображение;

4) когда к стене подъезжаешь задом ровно, то контакт происходит уже после красных поперечных полосок (т.е. можно смело по ним подъезжать — до стены остаётся 5-8 см);

когда паркуешься под углом 45 градусов (как на фото на парковке днём), то контакт происходит в начале красной продольной линии — поэтому останавливаться надо по жёлтой поперечной линии — до стены те же 5-8 см остаются.

Это пока все наблюдения.

Главной моей целью данного мероприятия было обеспечить возможность видеть, что происходит сзади автомобиля в тёмное время суток (да и днём не помешает) в незнакомых местах при разворотах задом, чтобы не упороться в пенёк какой-нибудь )))

А вспомнил — ещё удобно в гараж задом на яму теперь заезжать — не промахнёшься да и на парковках супермаркетов по линиям можно чётко становиться (хотя и до этого проблем не было, но всё же стало ещё проще).

Я доволен результатом.

Всем ровных дорог!
