Установка оригінальної додаткової підсвітки багажника та підсвітки простору ніг

В грудні 2021 я придбав оригінальні аксесуари — там я зокрема писав каталожні номера, прикріпив інструкції по установці і там були фотки упаковки і їх вмісту.

Нарешті добрався до установки останніх двох з них, а саме оригінальної додаткової підсвітки багажника та підсвітки простору ніг.

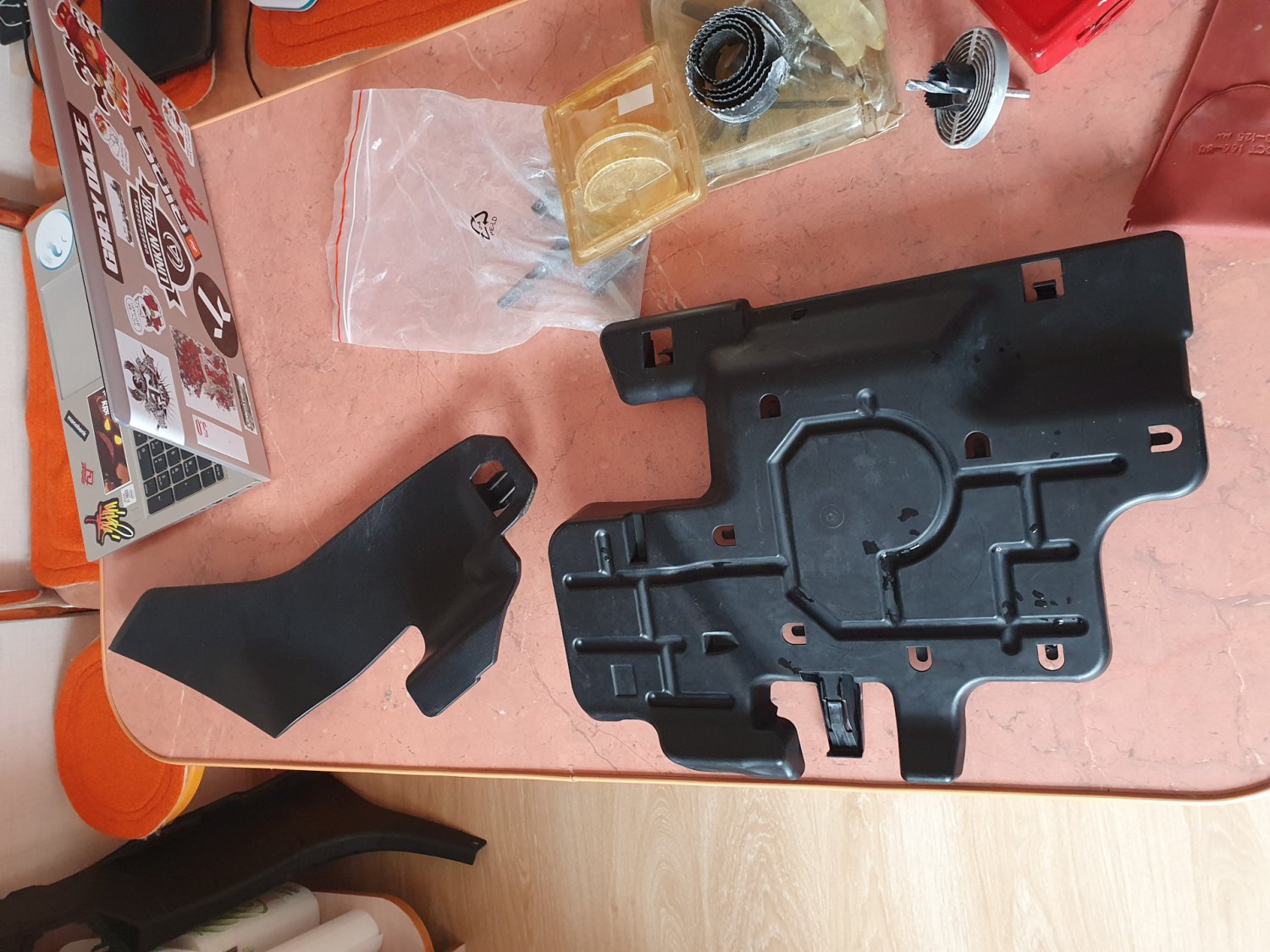

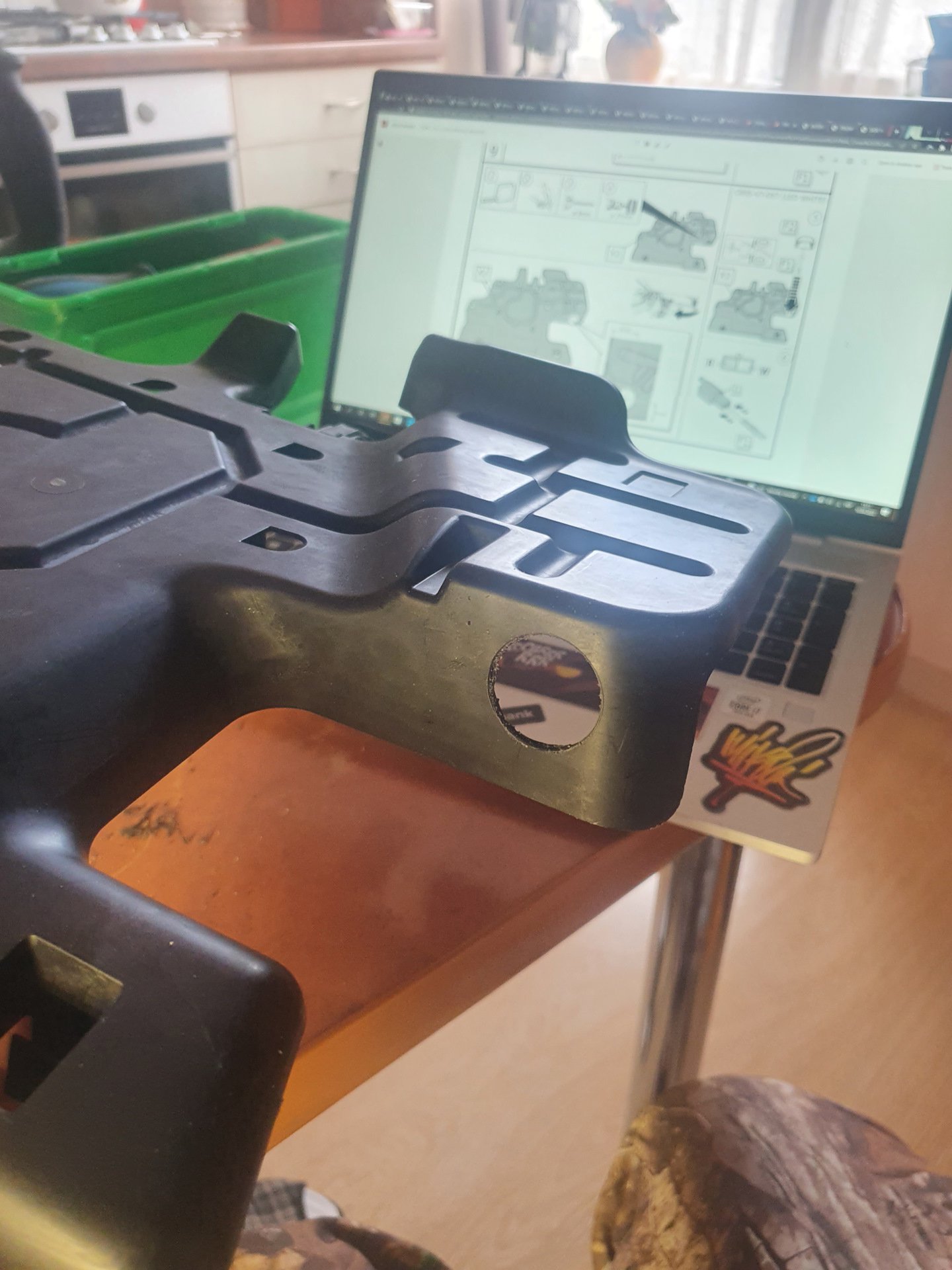

Спочатку ми зняли ті елементи салону, в яких потрібно було просвердлити отвори для діодів.

1. Підсвітка простору ніг водія — SIDE WALL

2. Підсвітка простору ніг пасажира — DASHBOARD UNDER COVER

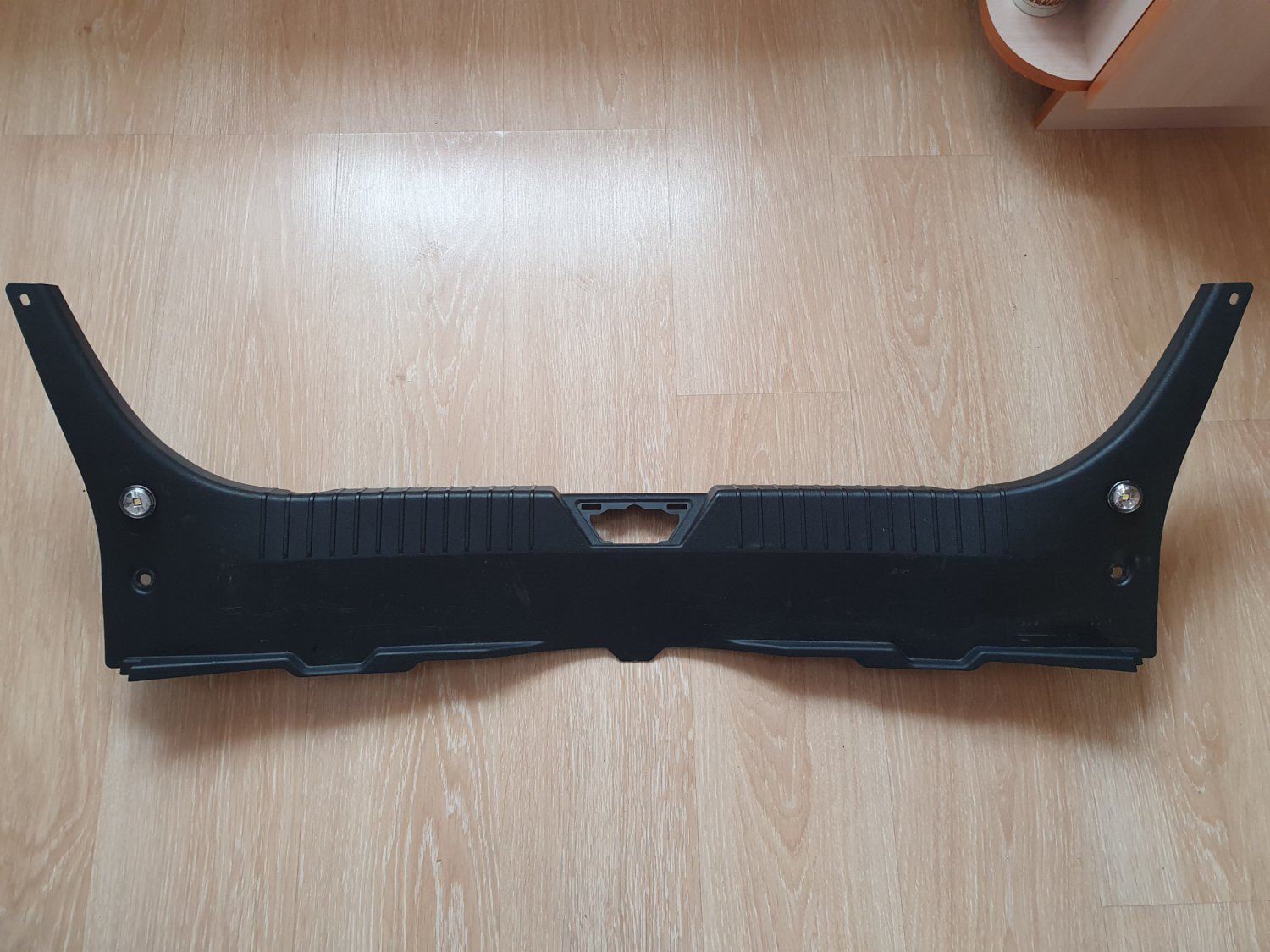

3. Підсвітка багажника — TRUNK END TRIM

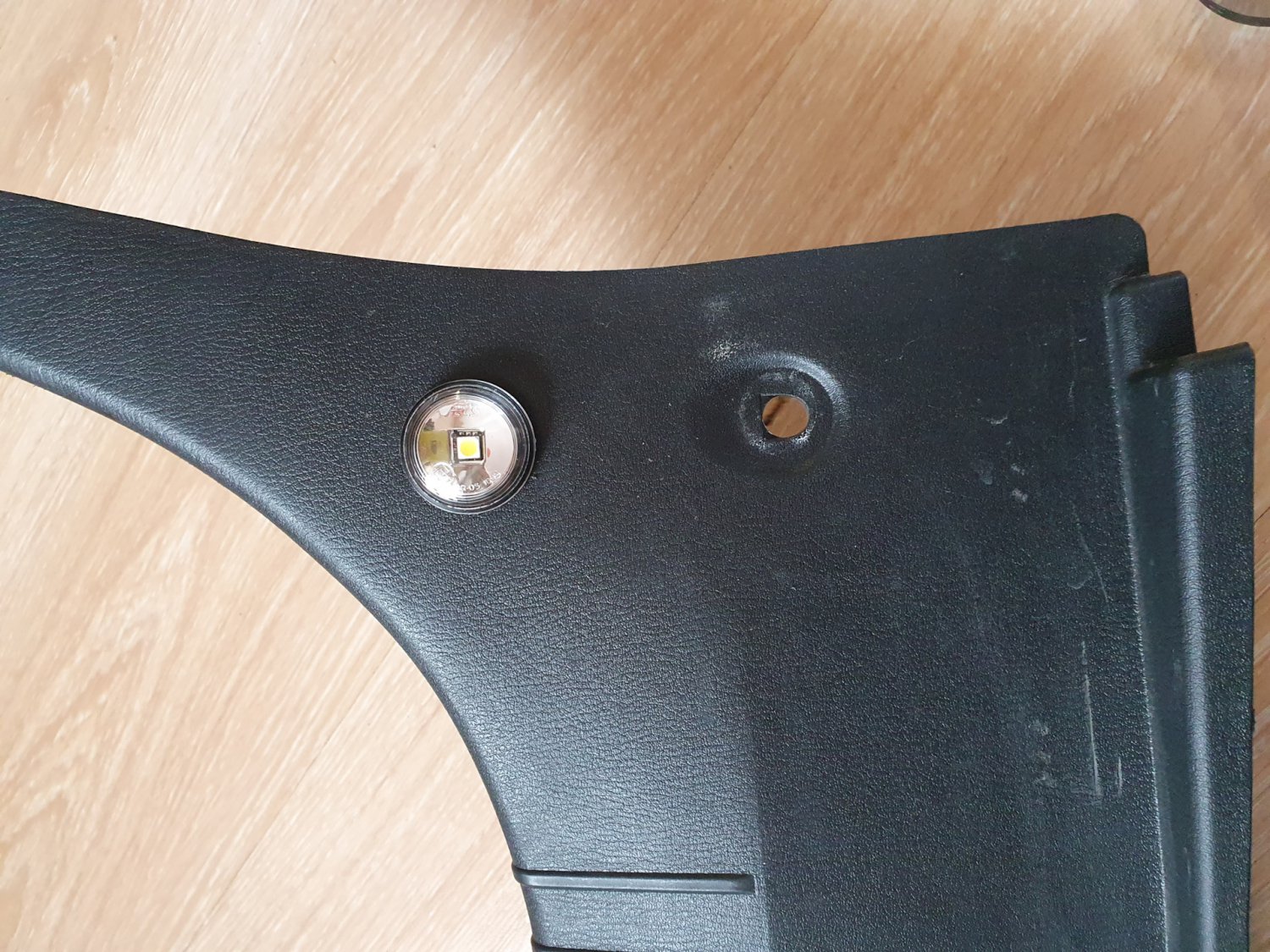

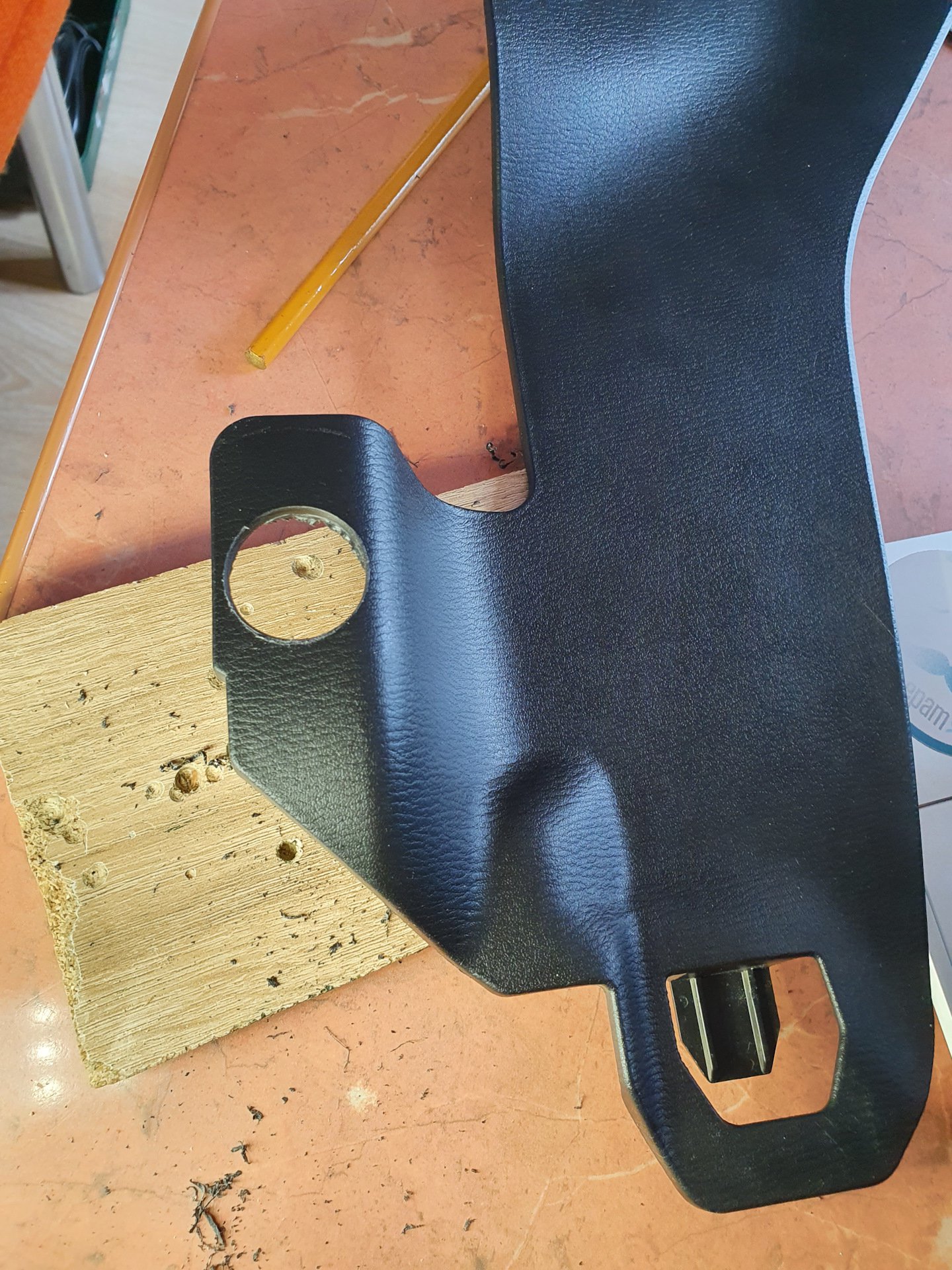

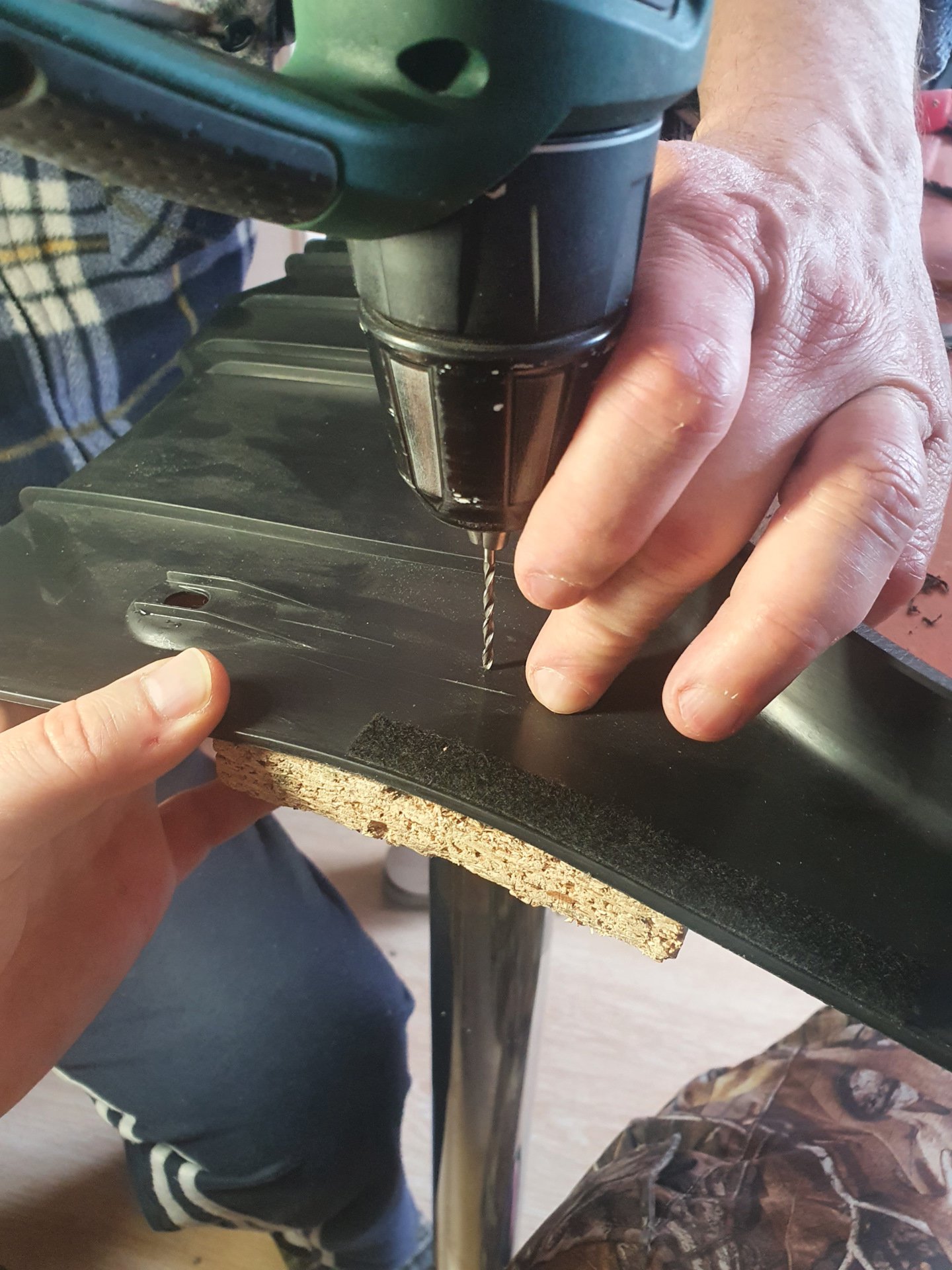

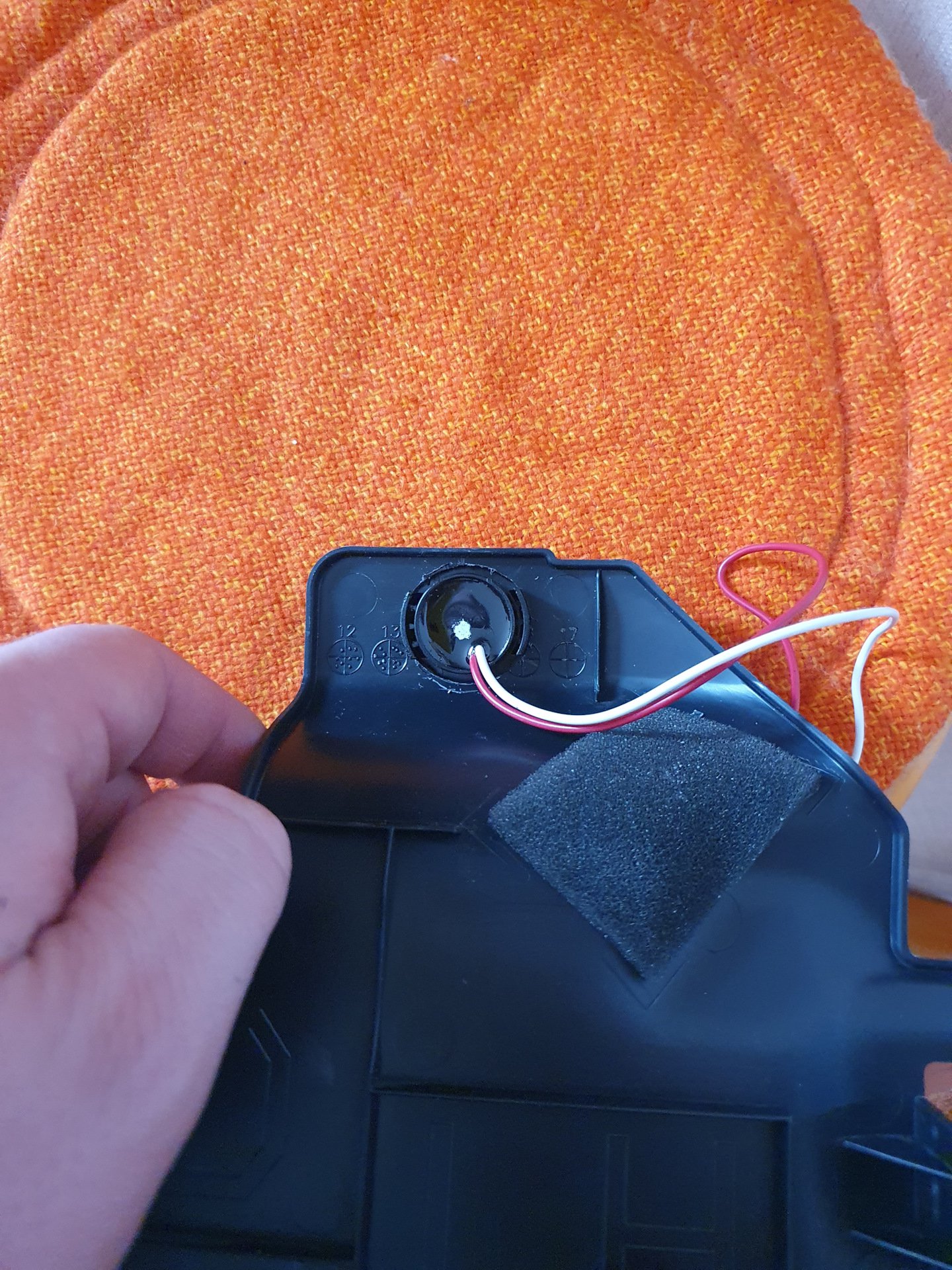

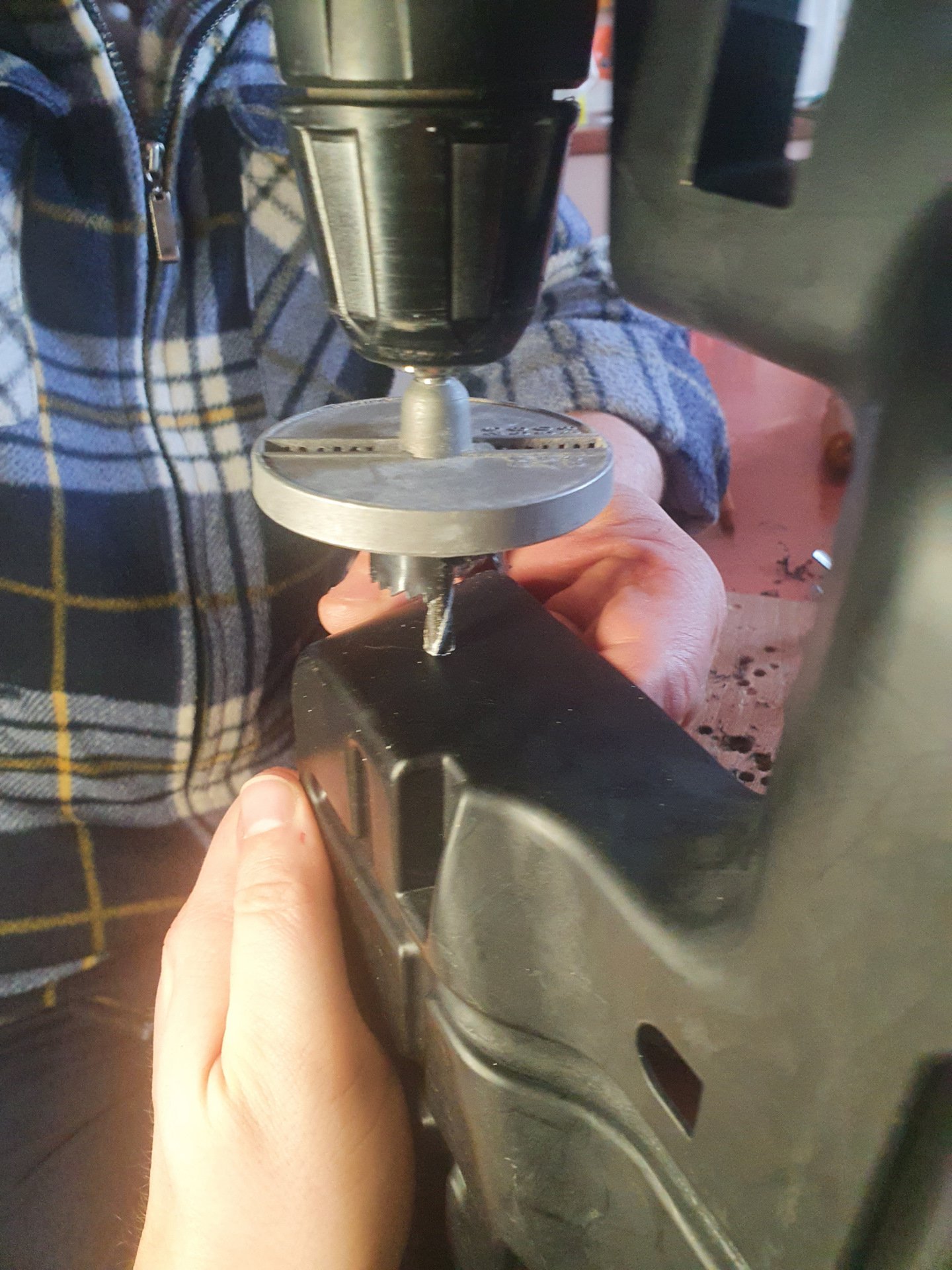

Далі взялись власне за свердління отворів згідно інструкції. Для цього потрібно мати коронку на 27мм, яка в комплекті не йде, як і ізоляційна лента, між іншим :)

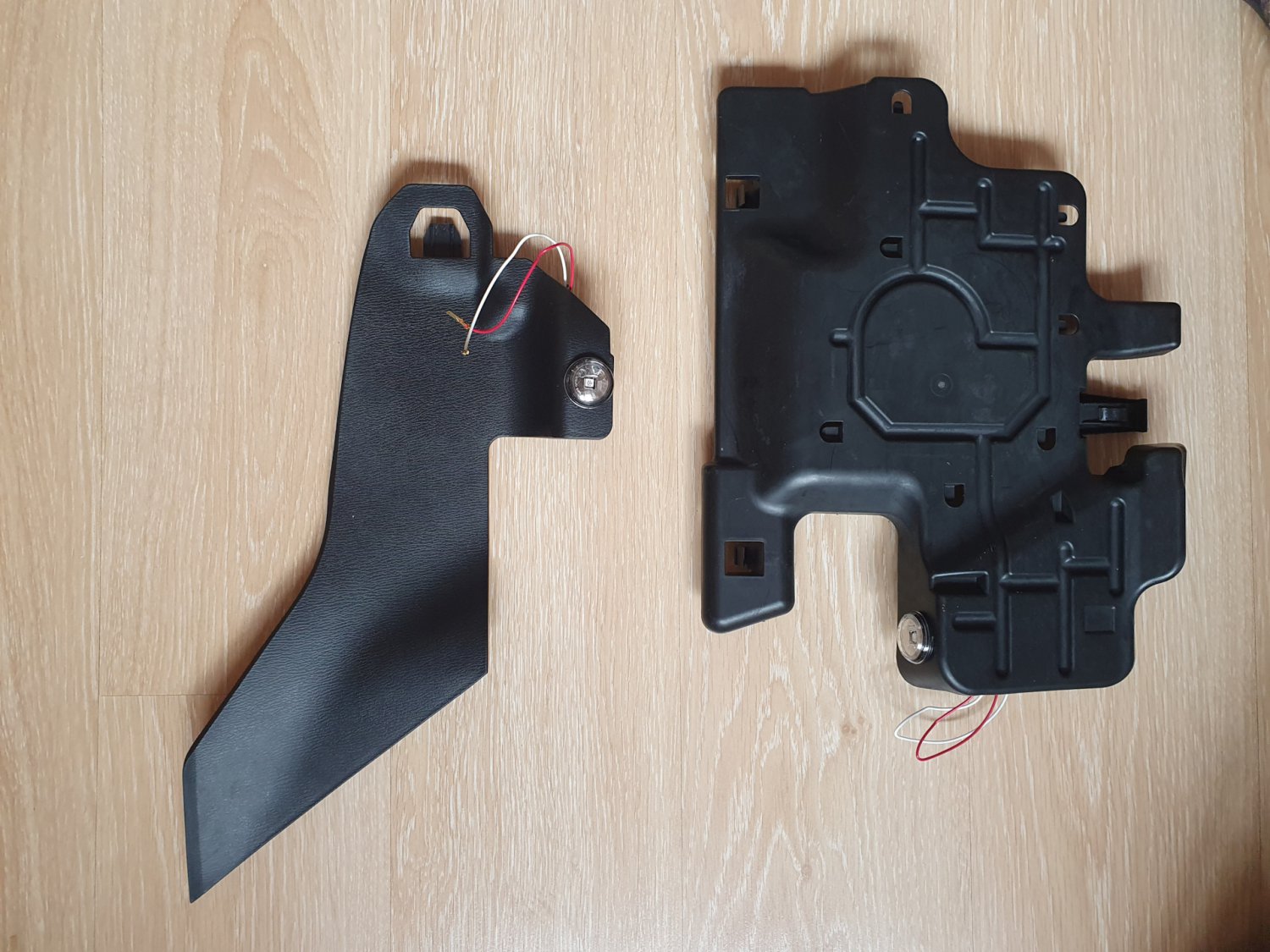

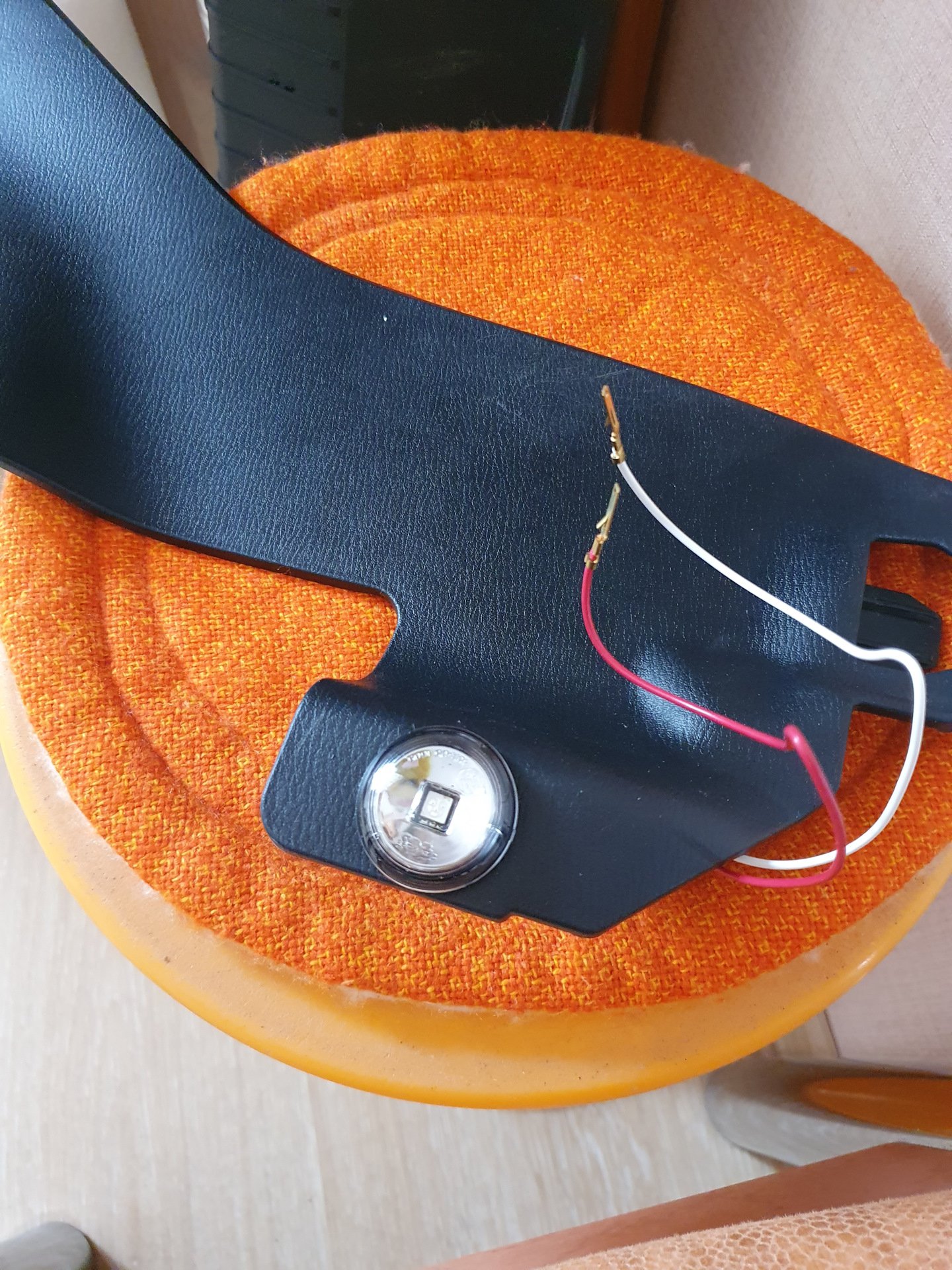

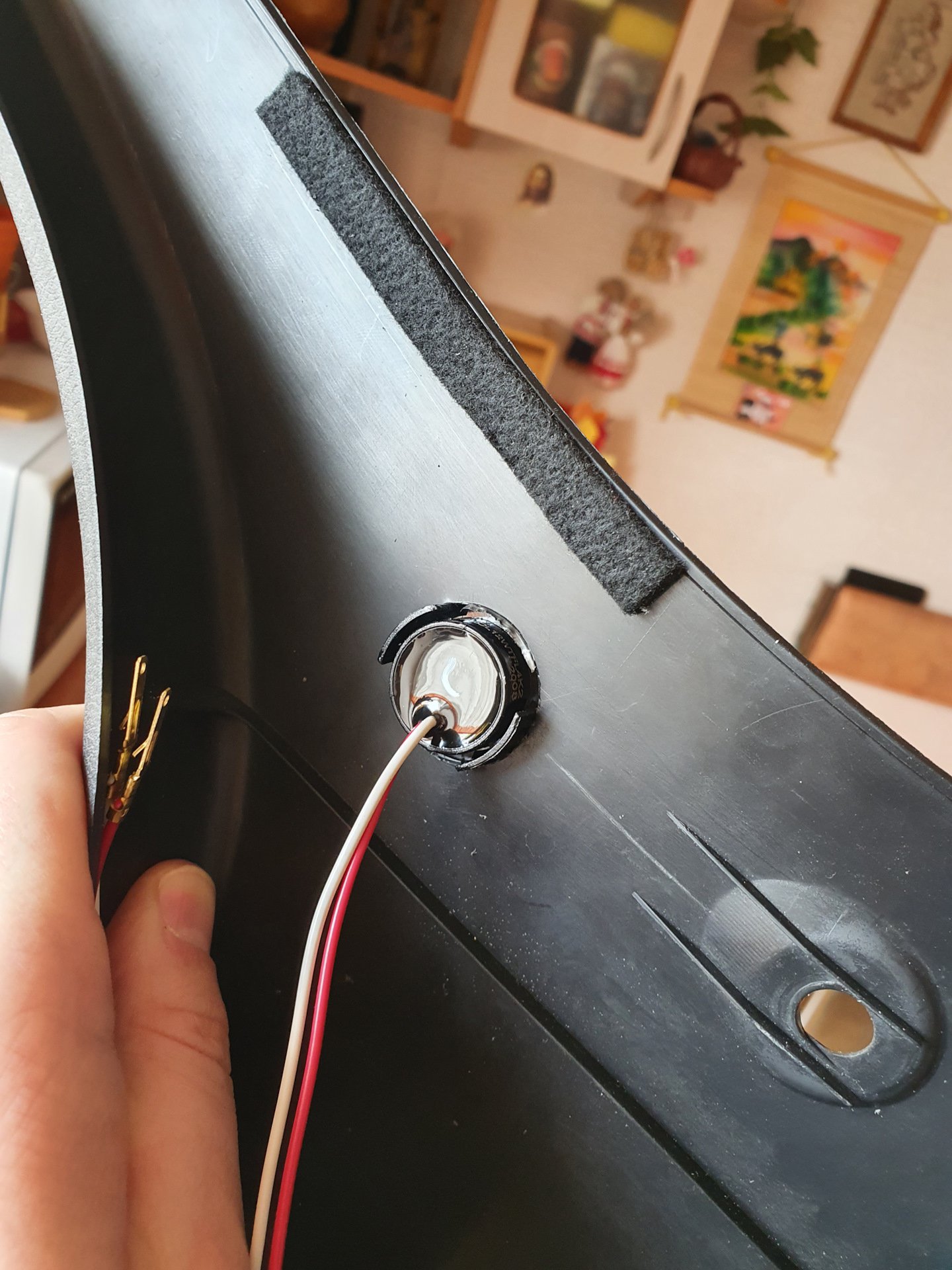

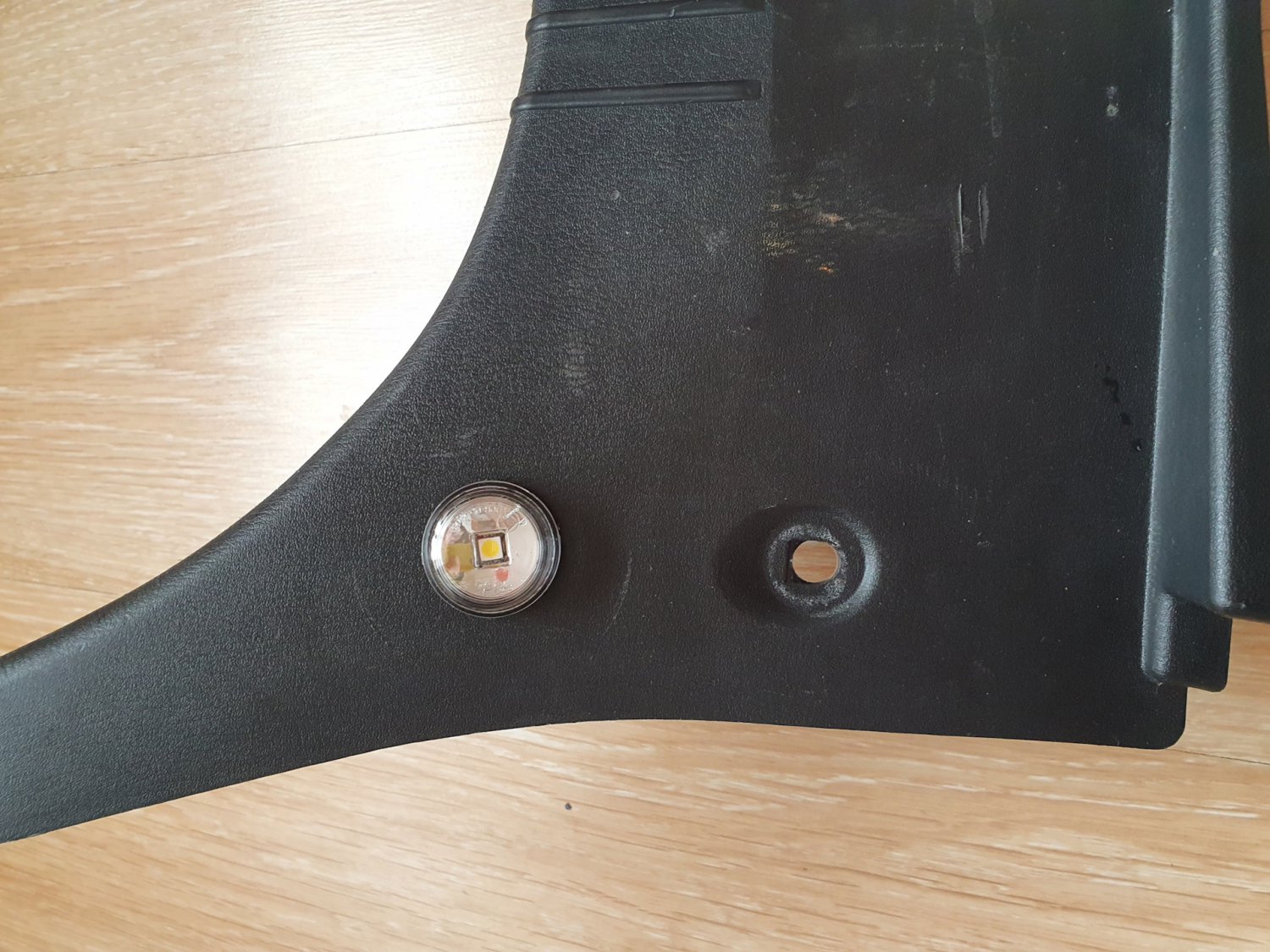

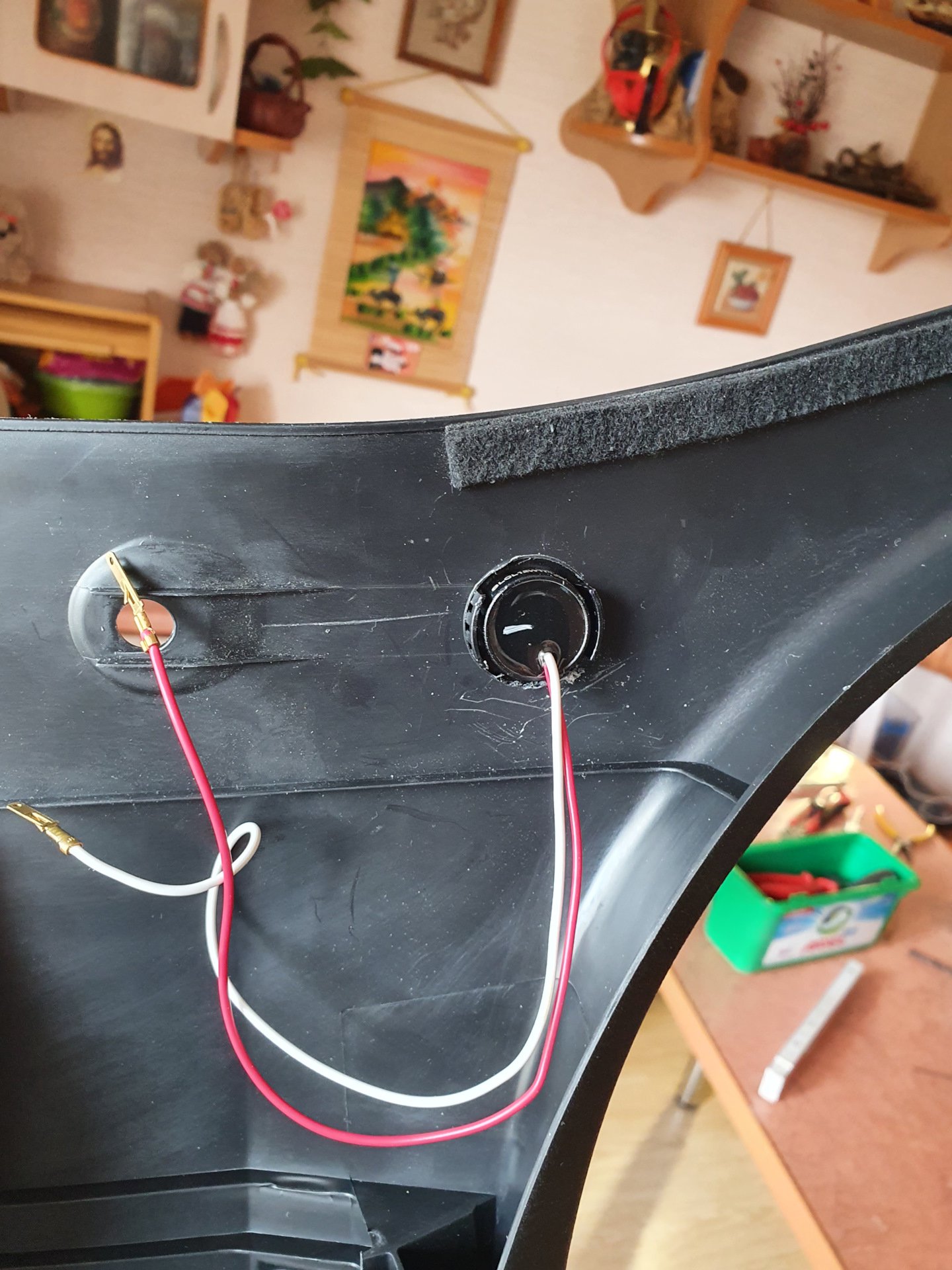

Після того як всі отвори просвердлили — залишилось вставити діоди у ці місця і термінали в роз'єми. Чесно кажучи не зрозуміло чому вони термінали самостійно не вставили в роз'єми, але це елементарна задачка :)

















Ці роботи в нас зайняли трохи менше години.

Етап прокладки проводки і підключення відклали на інший день. І він в нас зайняв приблизно 4 години з невеликою перервою на обід.

Підключали в загальному по інструкції з деякими власними ініціативами.

Підсвітка багажника:

Провід там з великим запасом, а тому ми зайвий провід закріпили комплектними стяжками в тих місцях де приклеїли кріплення для стяжок. Я не фоткав прокладку самих дротів і як ми їх кріпили — там нічого цікавого наче немає.

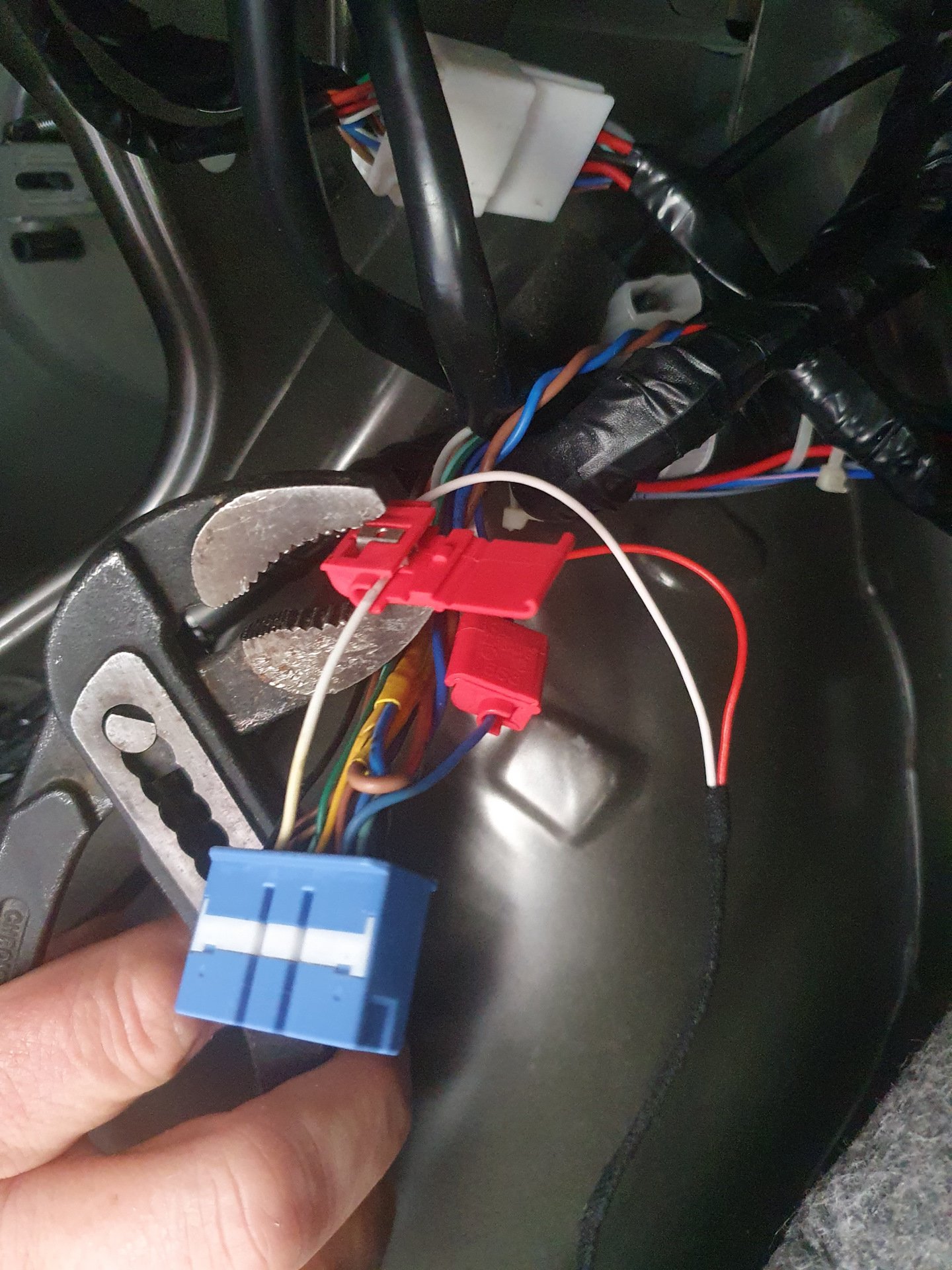

Ті елементи для підключення до рідної проводки досить прикольні і зручні в експлуатації. Працює по аналогії з обжимкою RJ-45. Тобто метал прорізає ізоляцію обидвох дротів при затисканні.

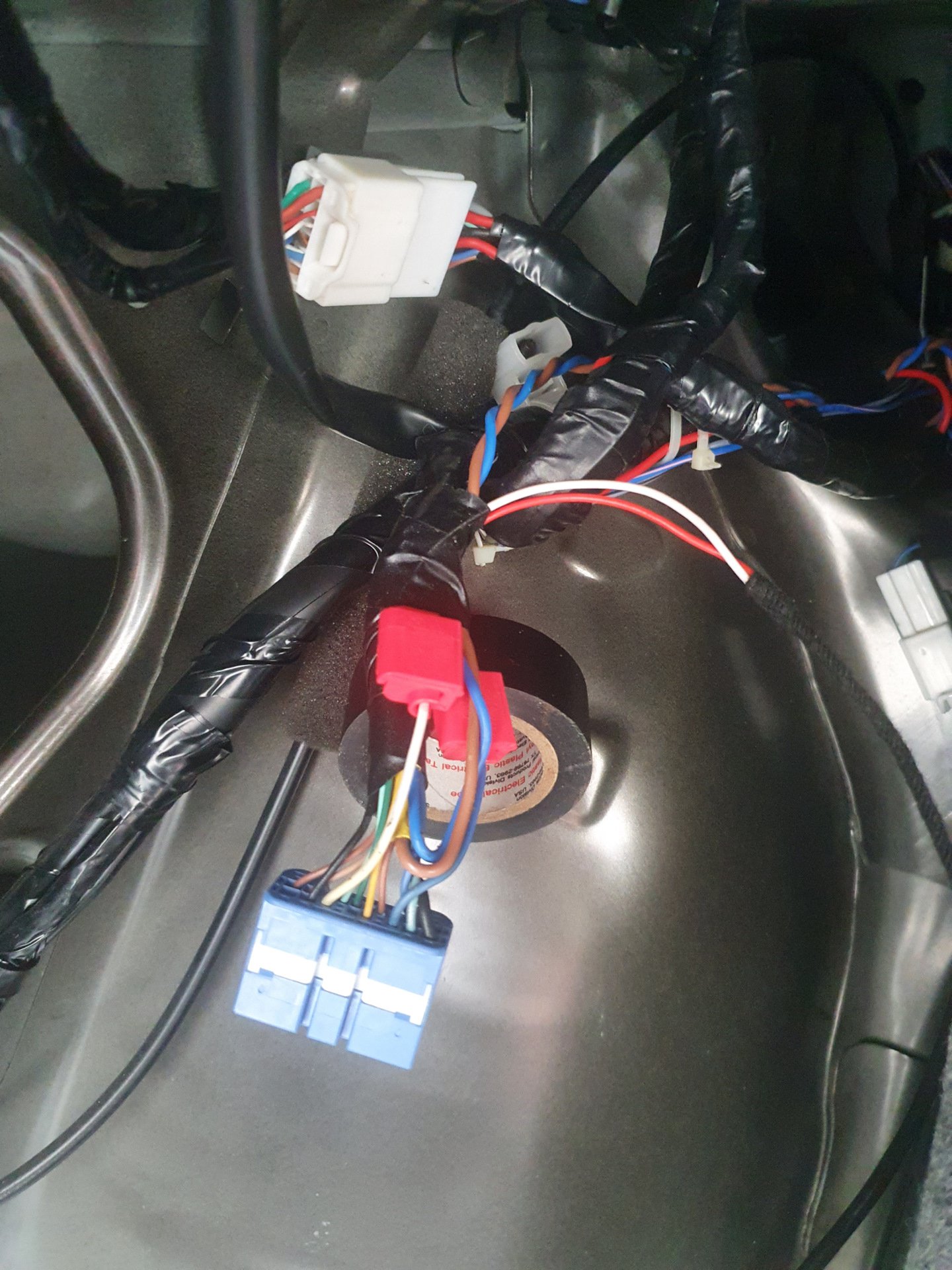

Підсвітка багажника підключається до синього роз'єму RBCM.

Після того як підключили підсвітку багажника взялись одразу за підключення проводки для підсвітки простору ніг.

Її потрібно також підключати до RBCM, але вже білого роз'єму знизу.

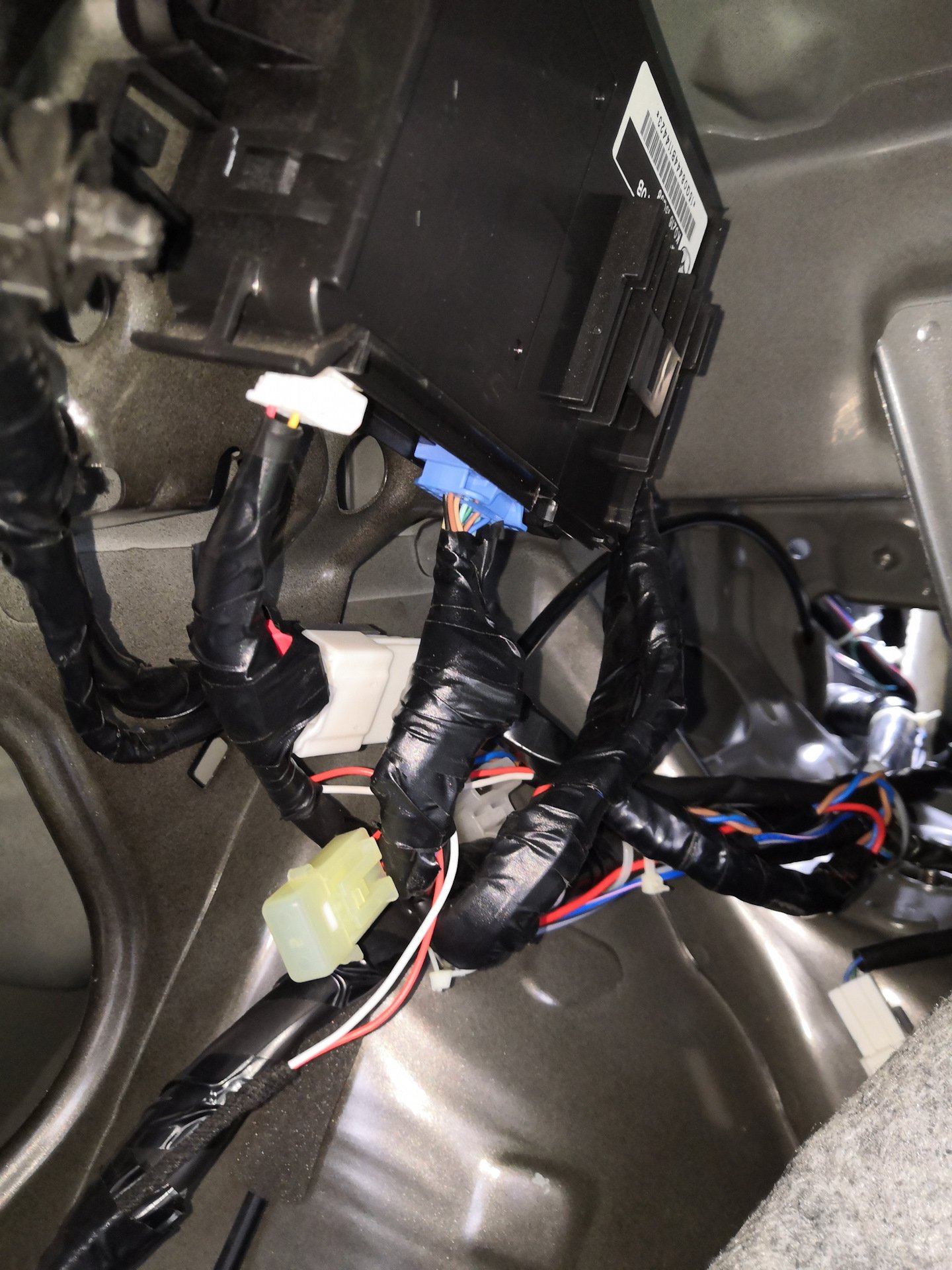

Тут на фото вже все підключено і замотано.

Від RBCM потрібно тягнути провід до діодів спереду вздовж лівого порогу. Для цього потрібно зняти наклакди на порогах, нижню частину центральної стійки, і я не знімав обшивку біля задніх сидінь, а просто її відігнув, щоб пропхати провід і закріпити його. В інструкції сказано підв'язувати проводку вздовж існуючої ізолентою, але ми використовували стяжки.

Мене трохи дивує розташування і напрям світіння діодів підсвітки простору ніг.

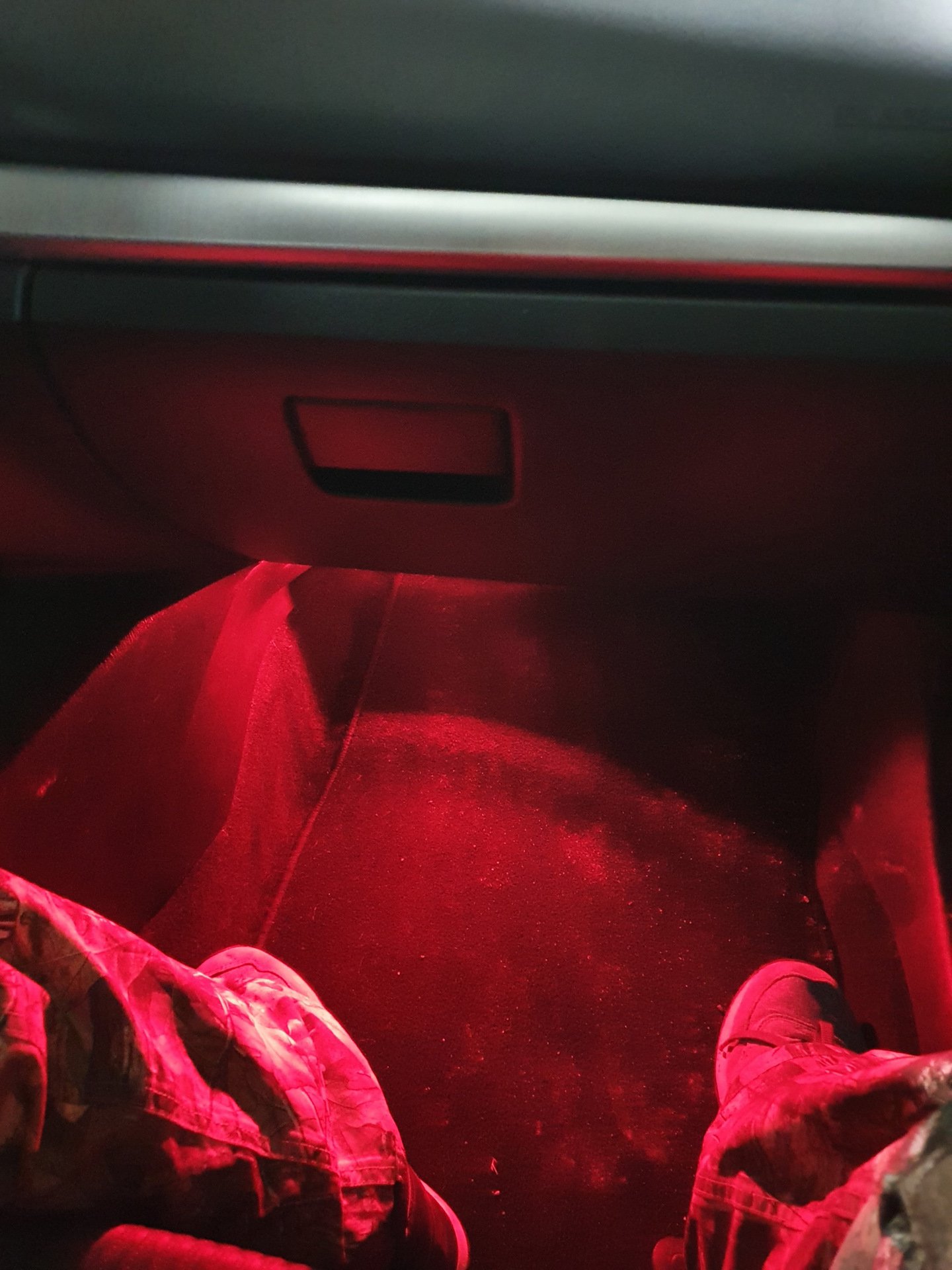

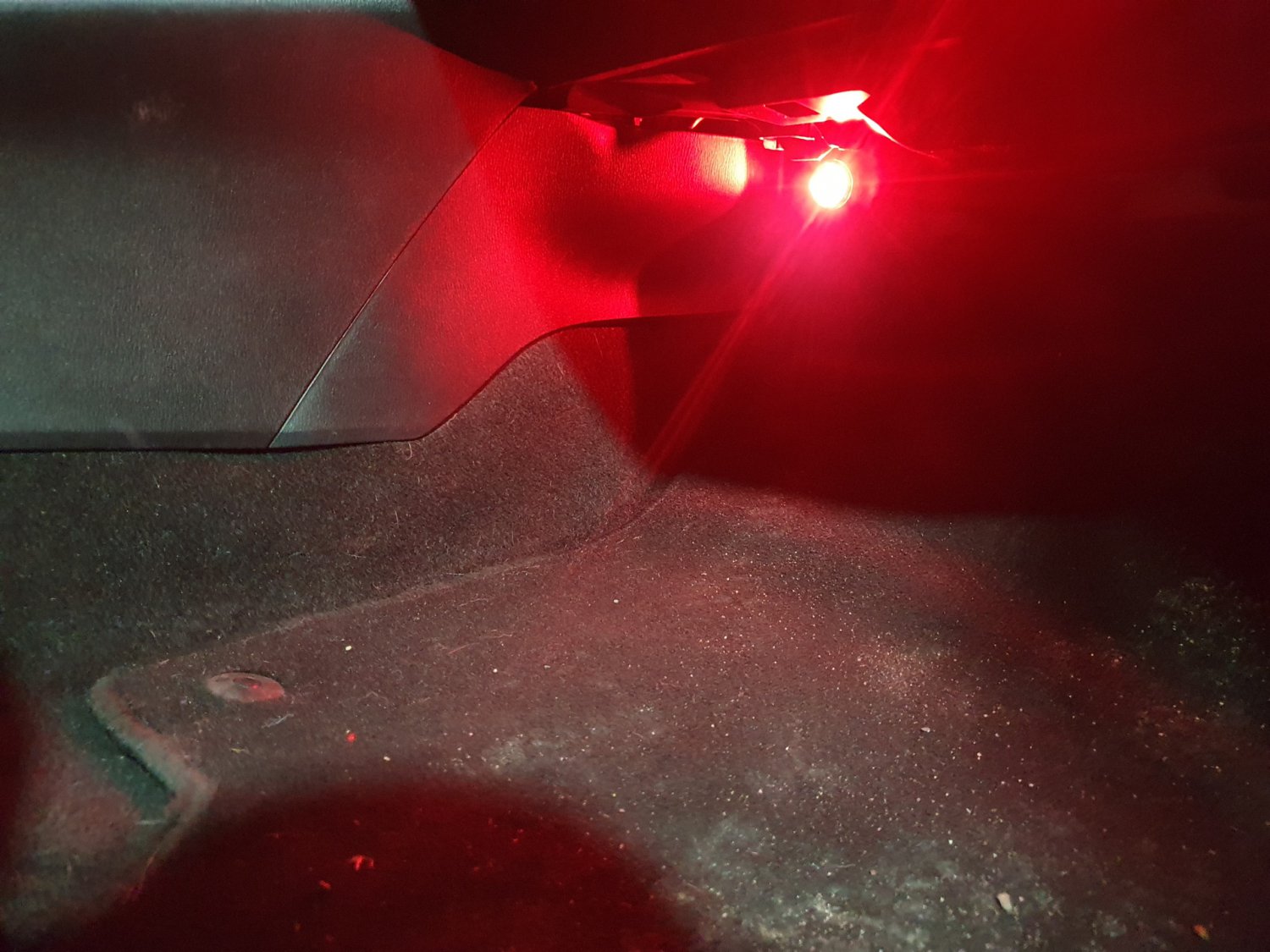

Пасажирська світить прямо з-під бардачка в сторону сидіння.

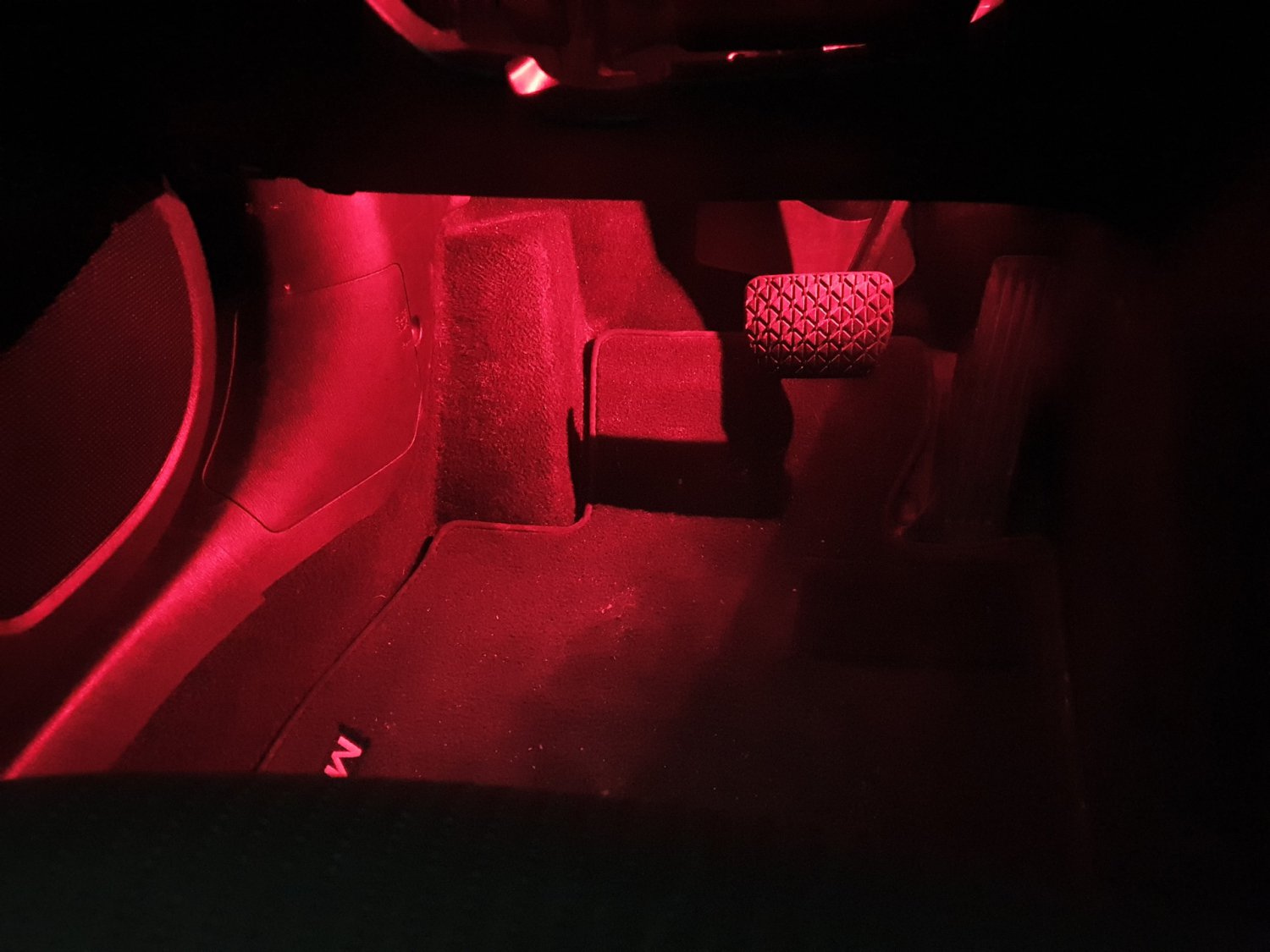

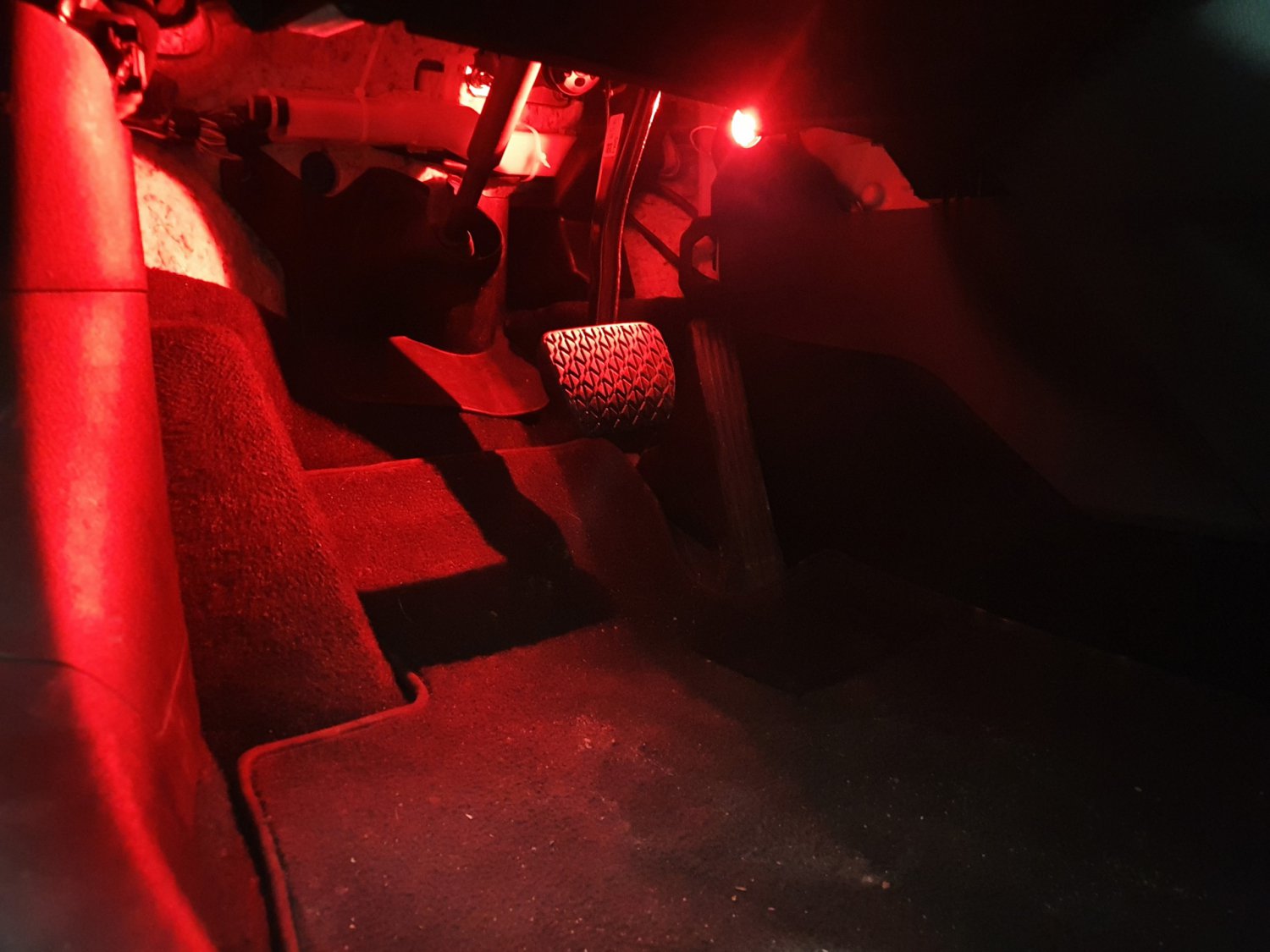

А у водія — світить зі сторони клімат контролю на двері.

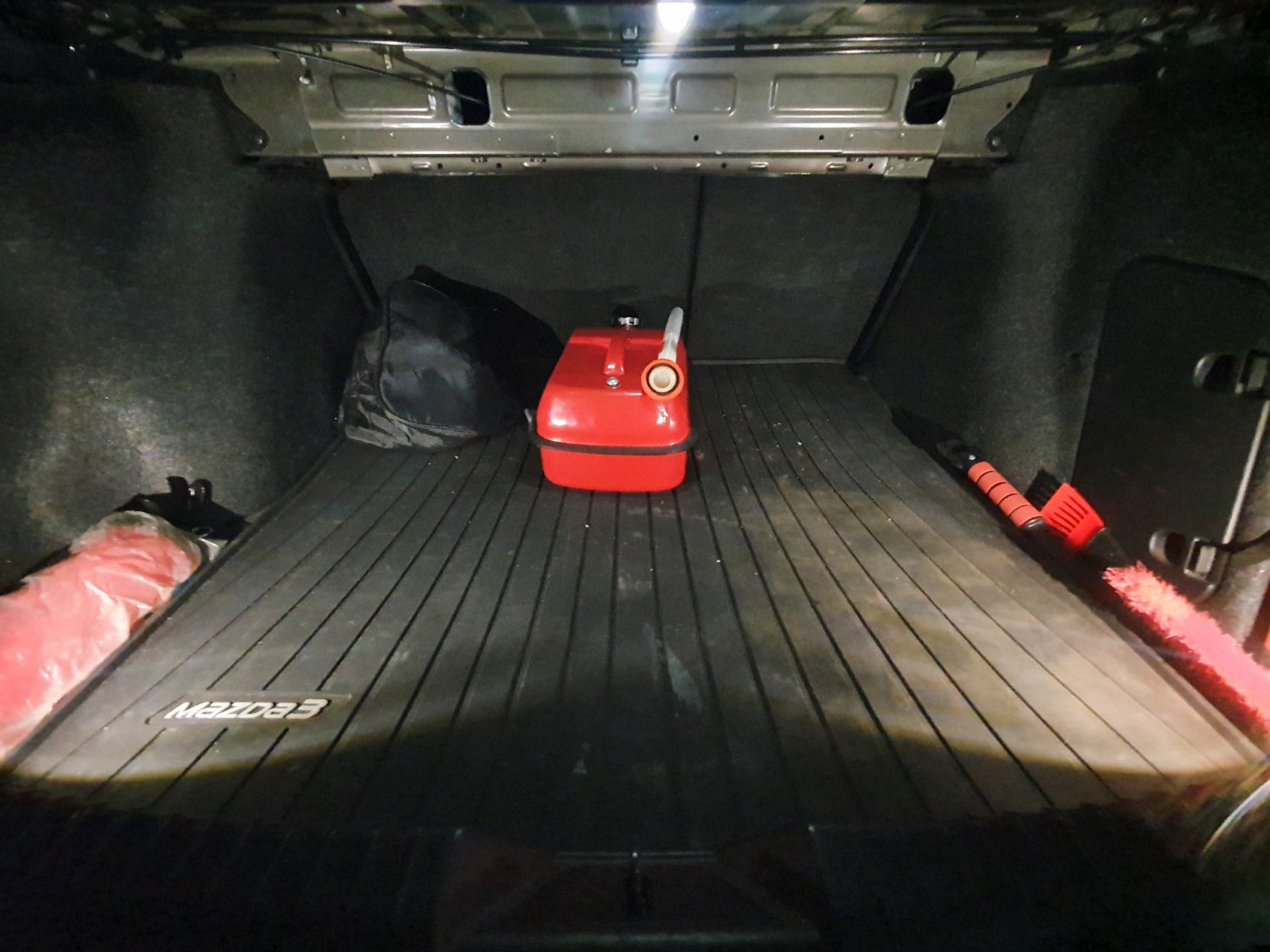

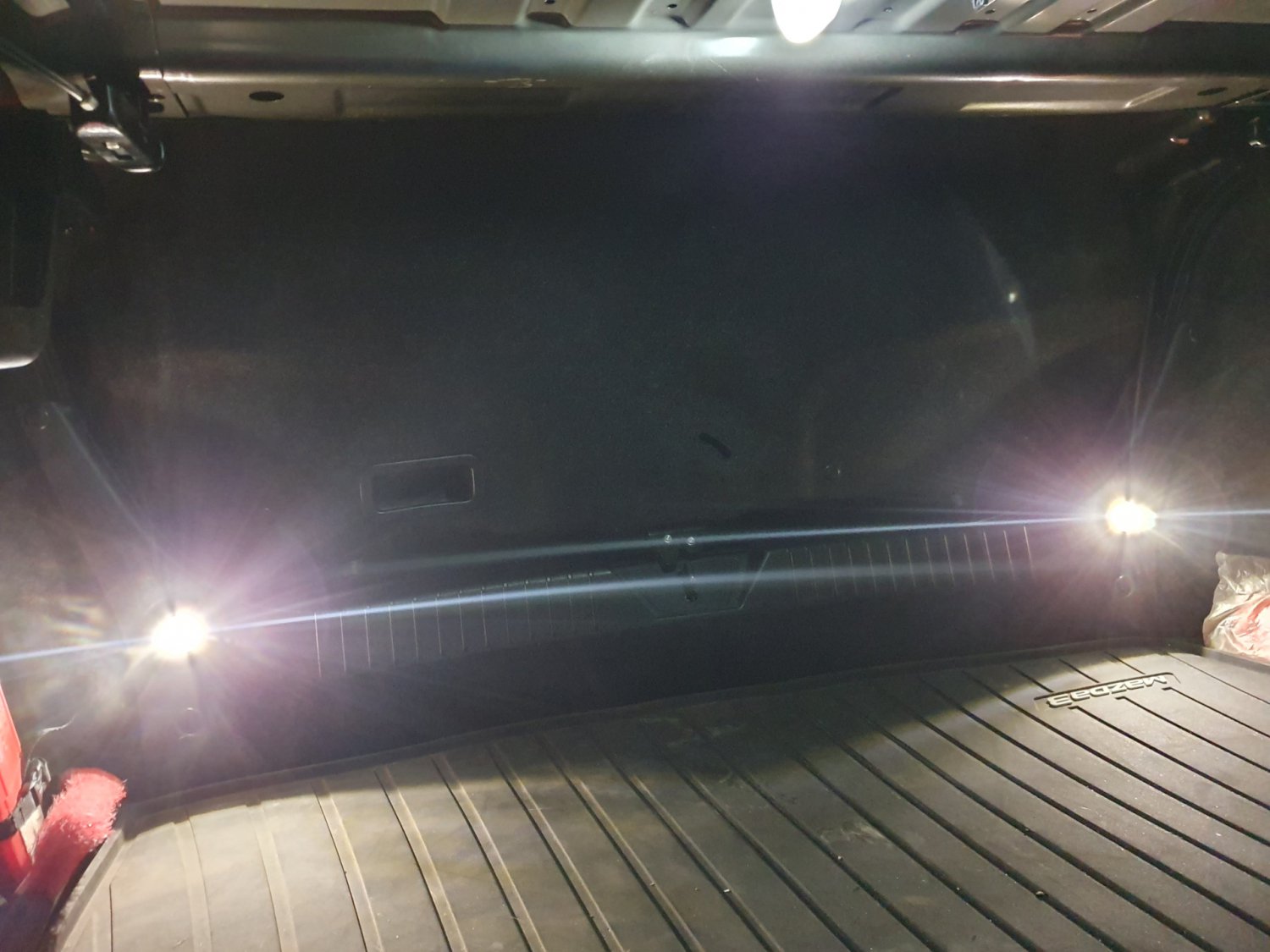

Додаткова підсвітка багажника світить не зверху, а вздовж коврика вглибину.

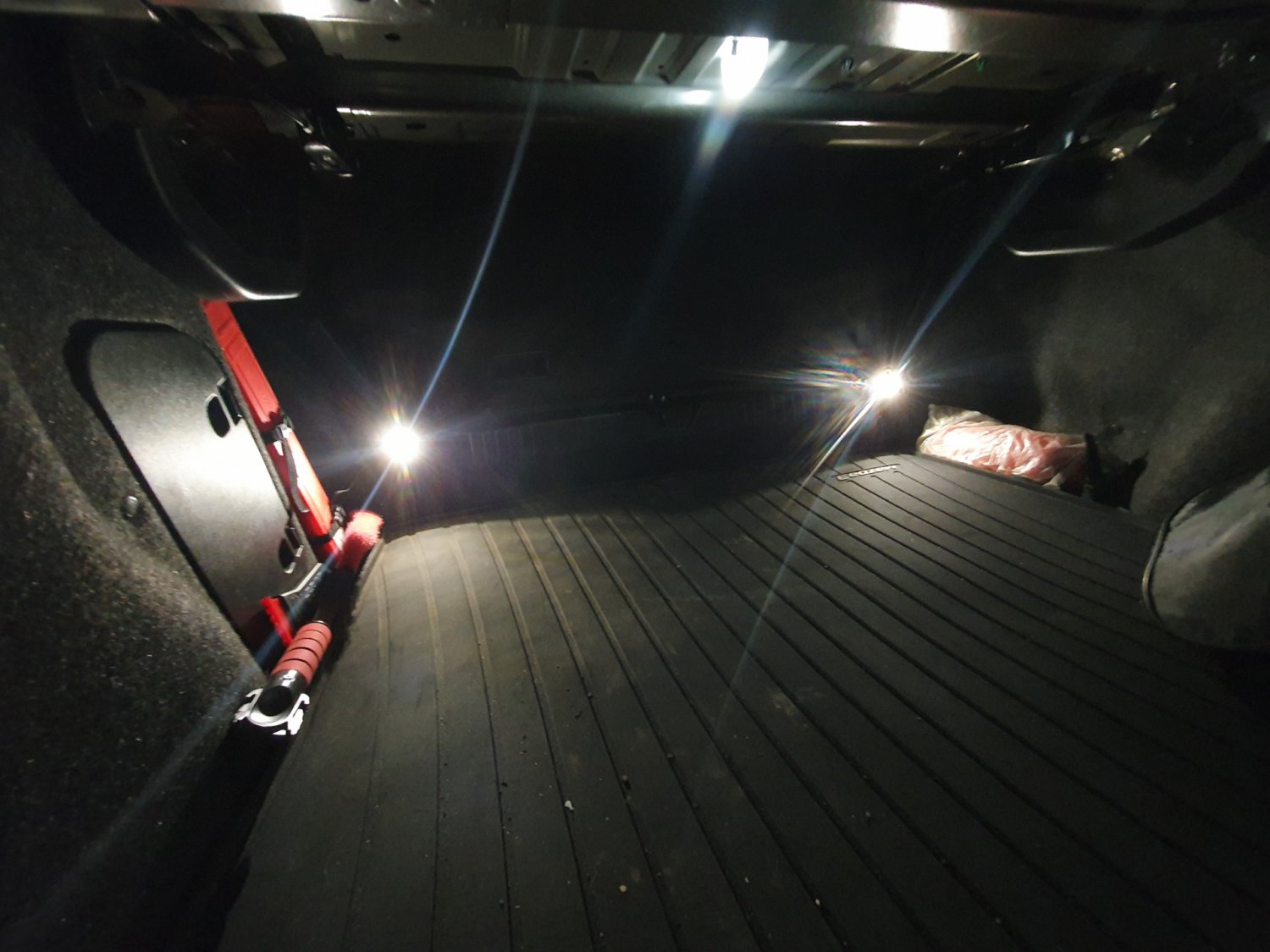

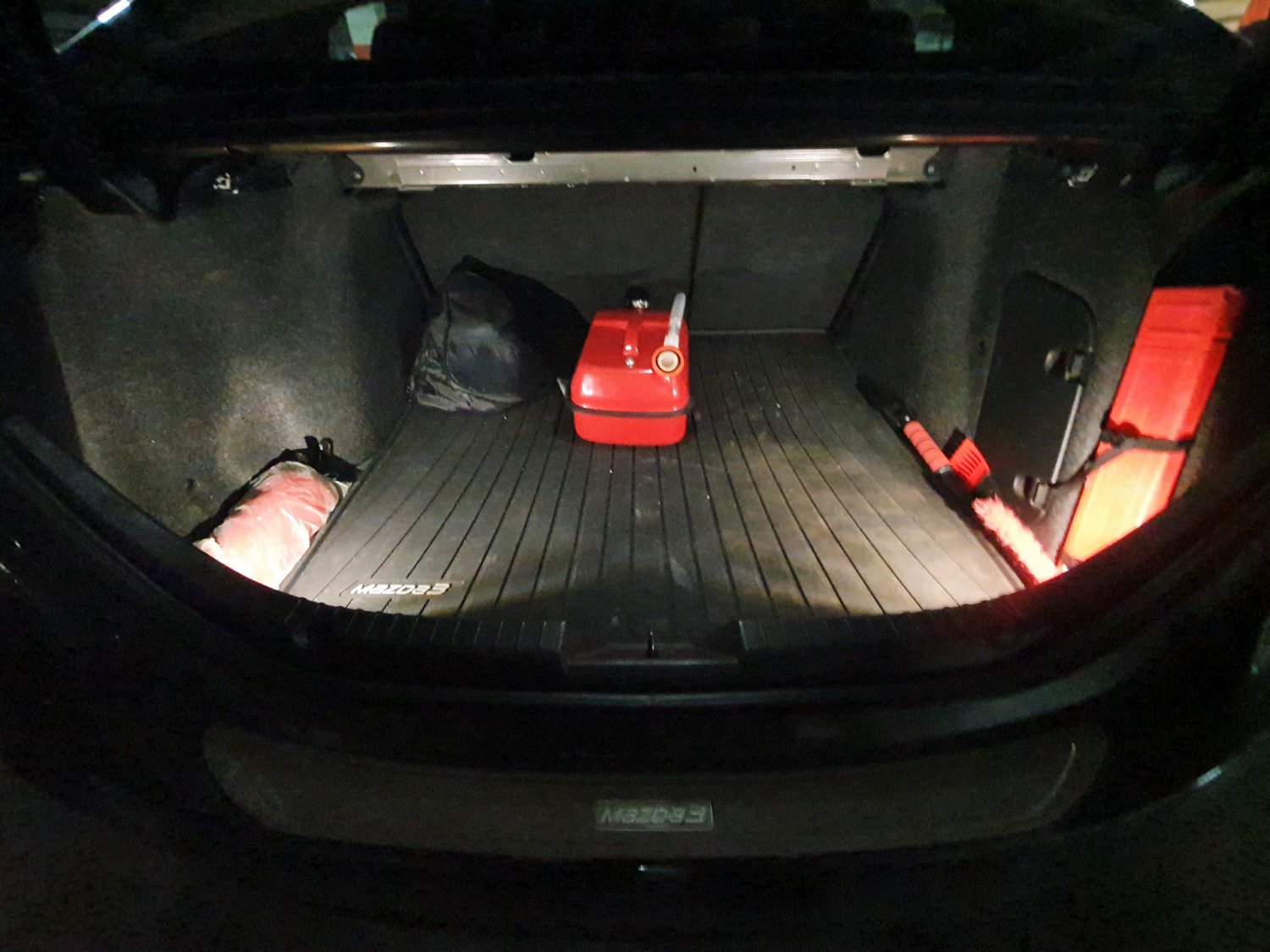

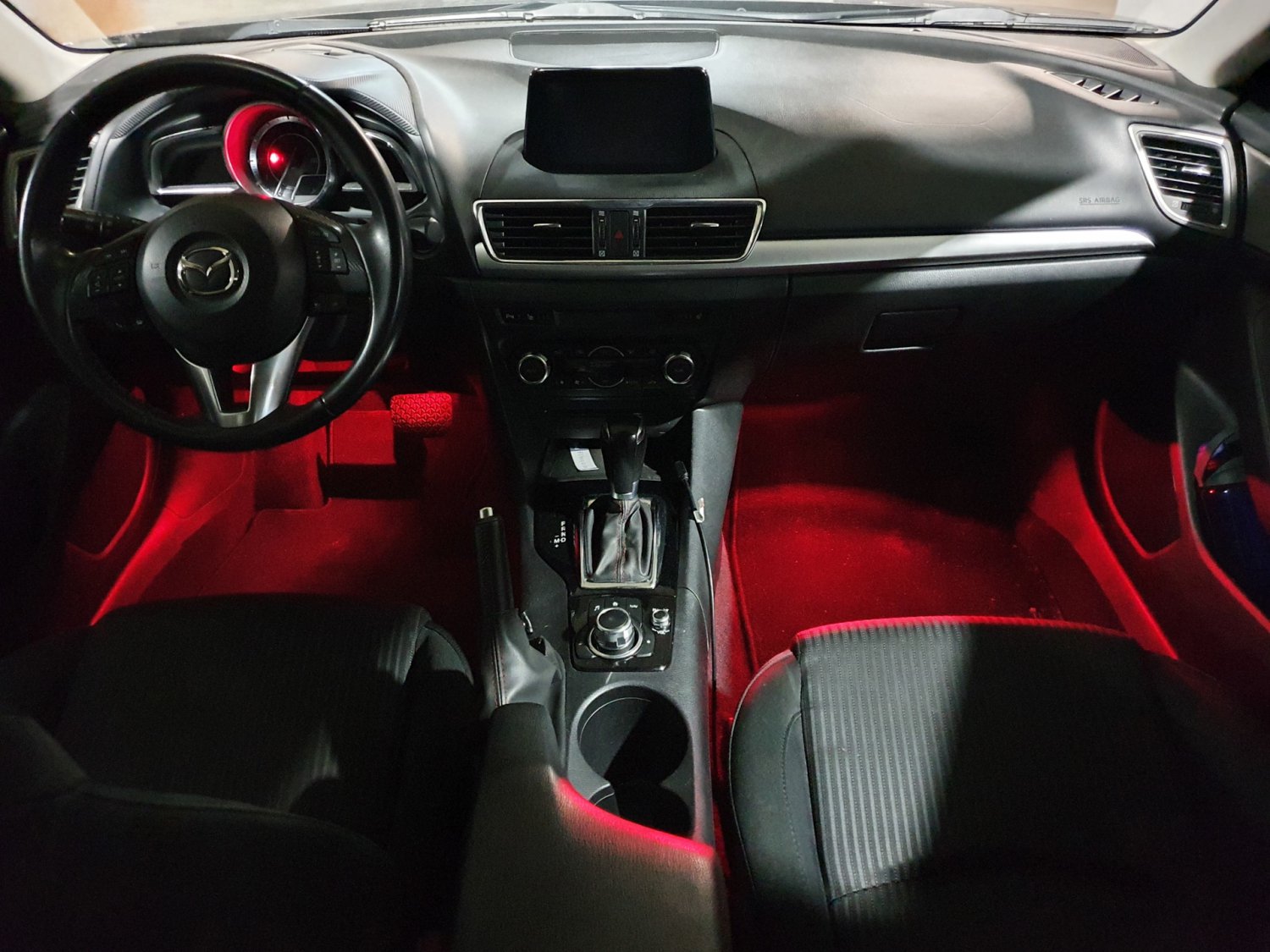

Фінальний вигляд підсвіток:







Підсвітка простору ніг, між іншим, має різне підключення в ВМ і BN. Це зокрема, наскільки я розумію, залежить від того, що в рестайла вже є регулювання яскравості підсвітки через меню CMU, яке я пробував в себе активувати, але яке не з'явилось. Міняти RBCM на рестайловий заради цього поки що не бачу потреби.

Після заміни RBCM на рестайловий - я також змінив підключення підсвітки простору ніг. Детальніше про це тут.

Всім дякую за увагу. Поради в стилі "краще б витратив ці кошти на щось інше" прохання залишити при собі ;)
