Доработка k-line адаптера, и пару полезных штук.


Аксесуари
24 листопада 2019
stas.spl
власник Daewoo Lanos Дніпро

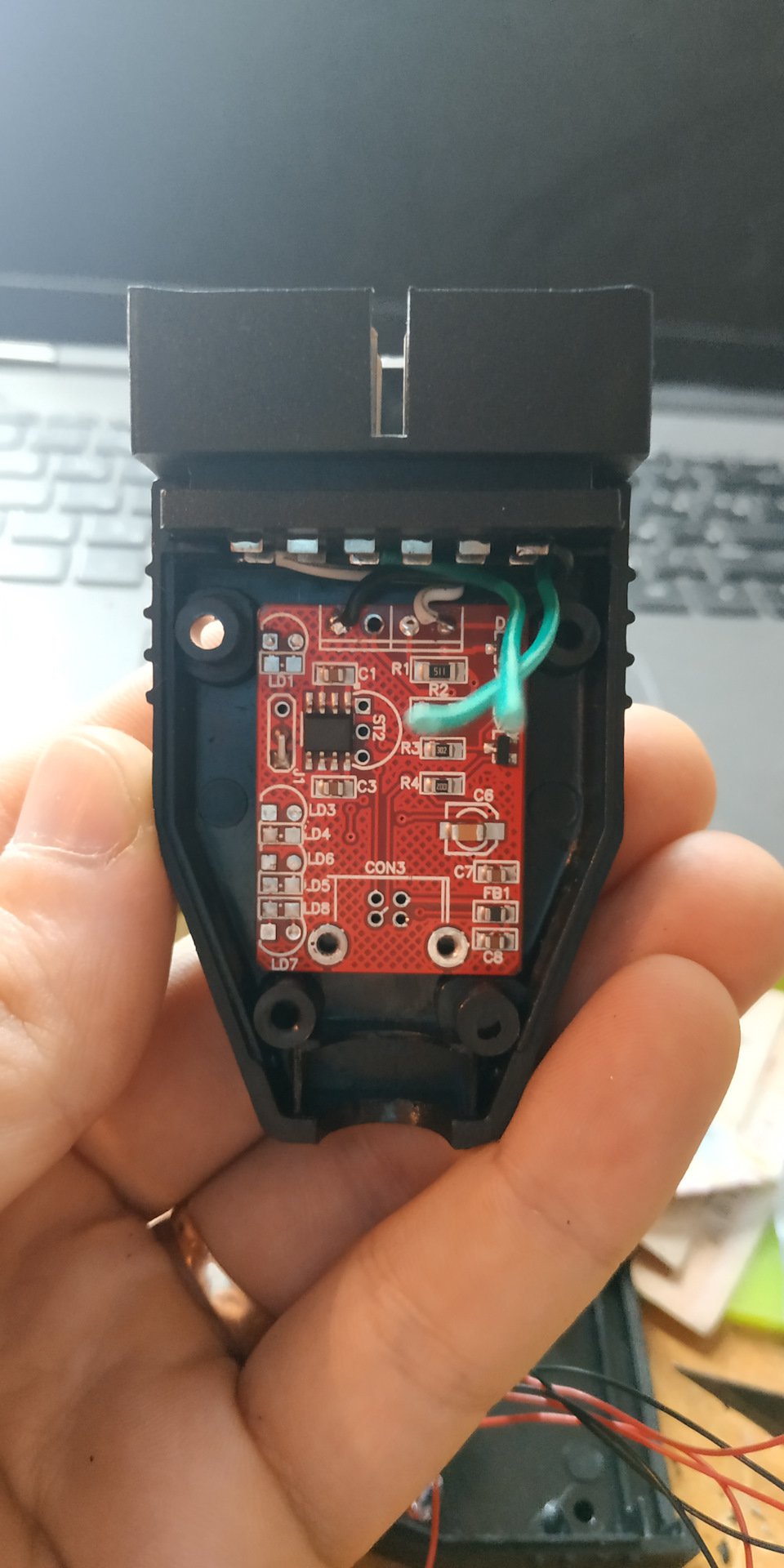

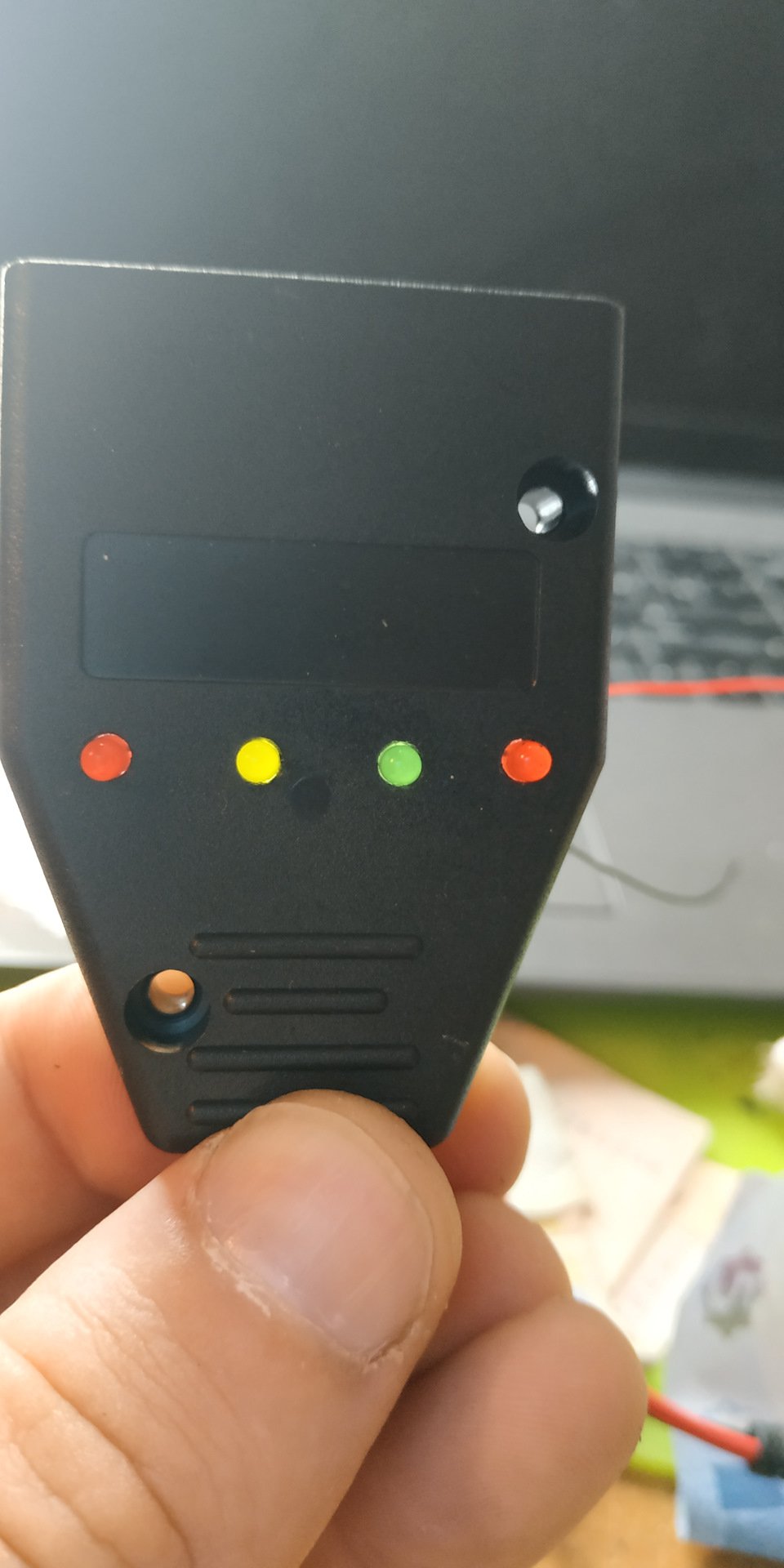

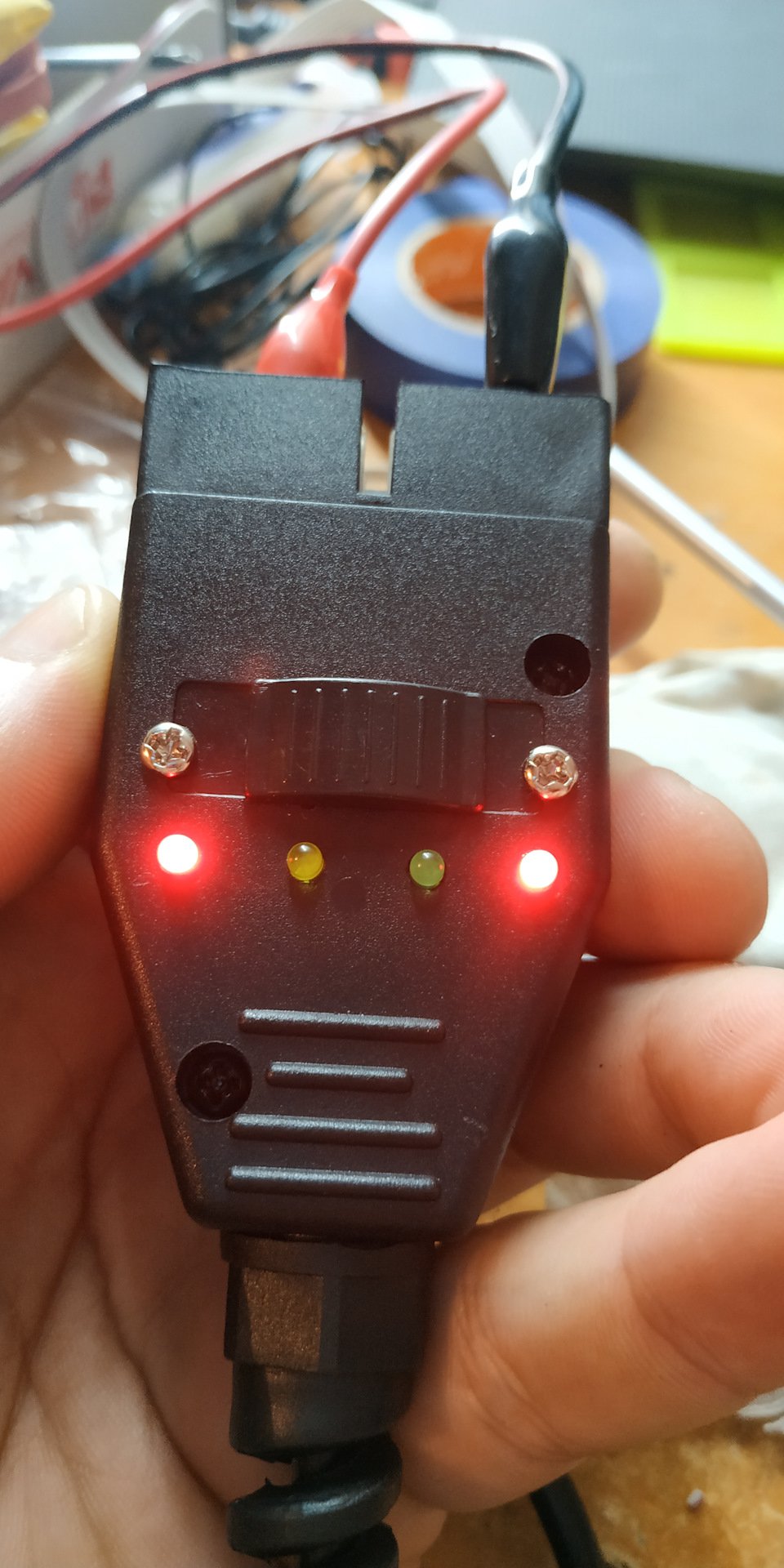

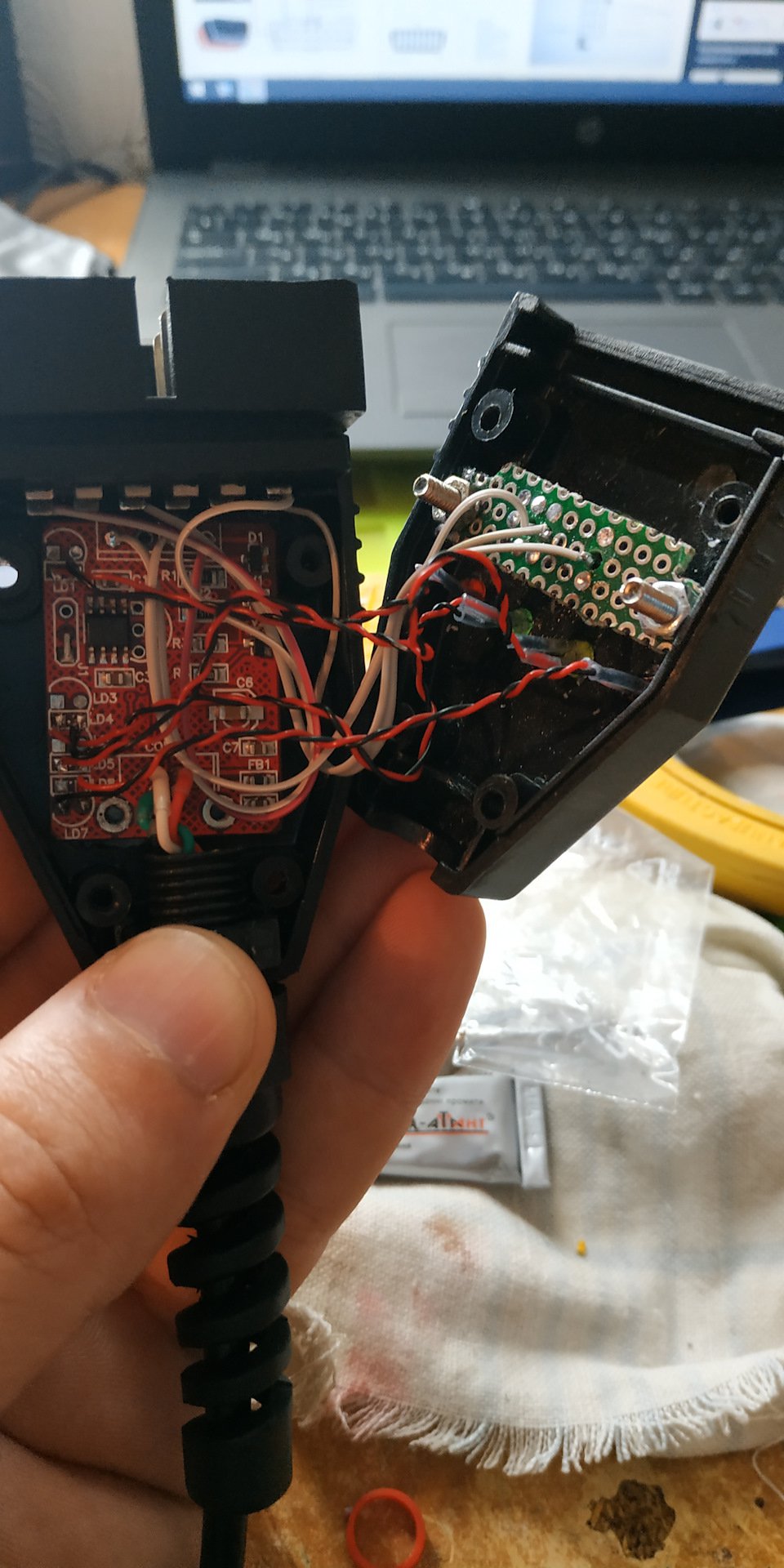

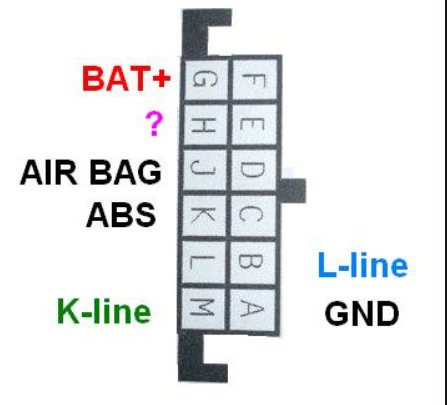

Всем привет!Собственно речь пойдет о самопальном k-line адаптере,а если быть точным то об его внешнем виде.Адаптер работает, ни разу не подводил, но надоело мне каждый раз в колодку совать пины, было решено установить это все в корпус.Корпус у себя в городе не нашел, пришлось заказывать диагностический разъем GM12 в интернет магазине, там же есть и готовые решения, но это не мой путь.Корпус приехал, все становиться отлично, как там и было.В ходе внедрения платы в корпус, решил чуток доработать девайс для практичности, а именно имеем air-bag и чтоб сбрасывать ошибки, необходимо использовать другой пин в колодке.Нашел разпиновку диагностического разъема на просторах интернета и реализовал переключение между K-линией, и SRS при помощи движково ползункового переключателя.Имеем теперь диагностику автомобиля+блока подушек безопасности, результатом доволен.Попутно одним из свободных вечеров собрал

Публікація

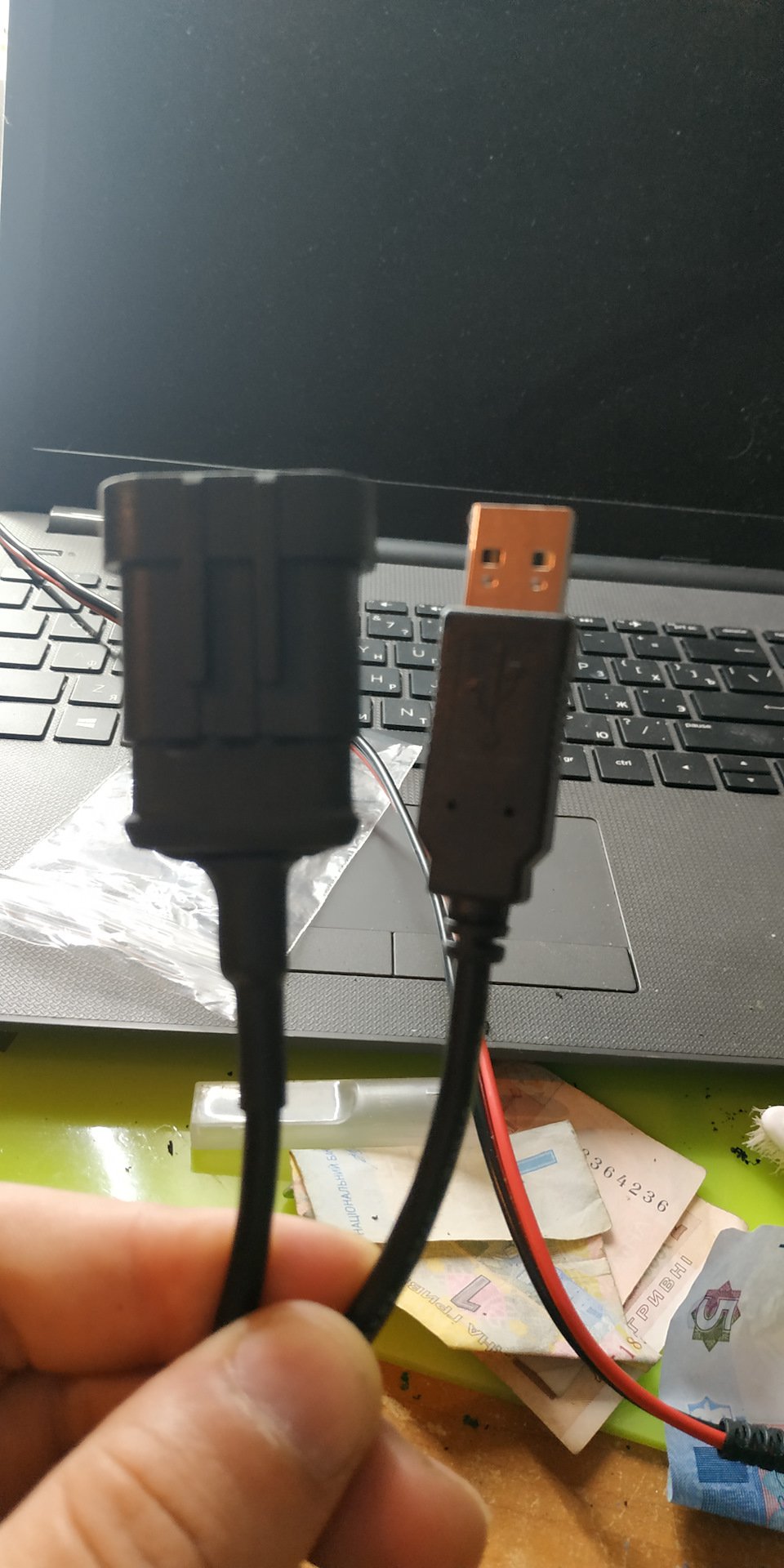

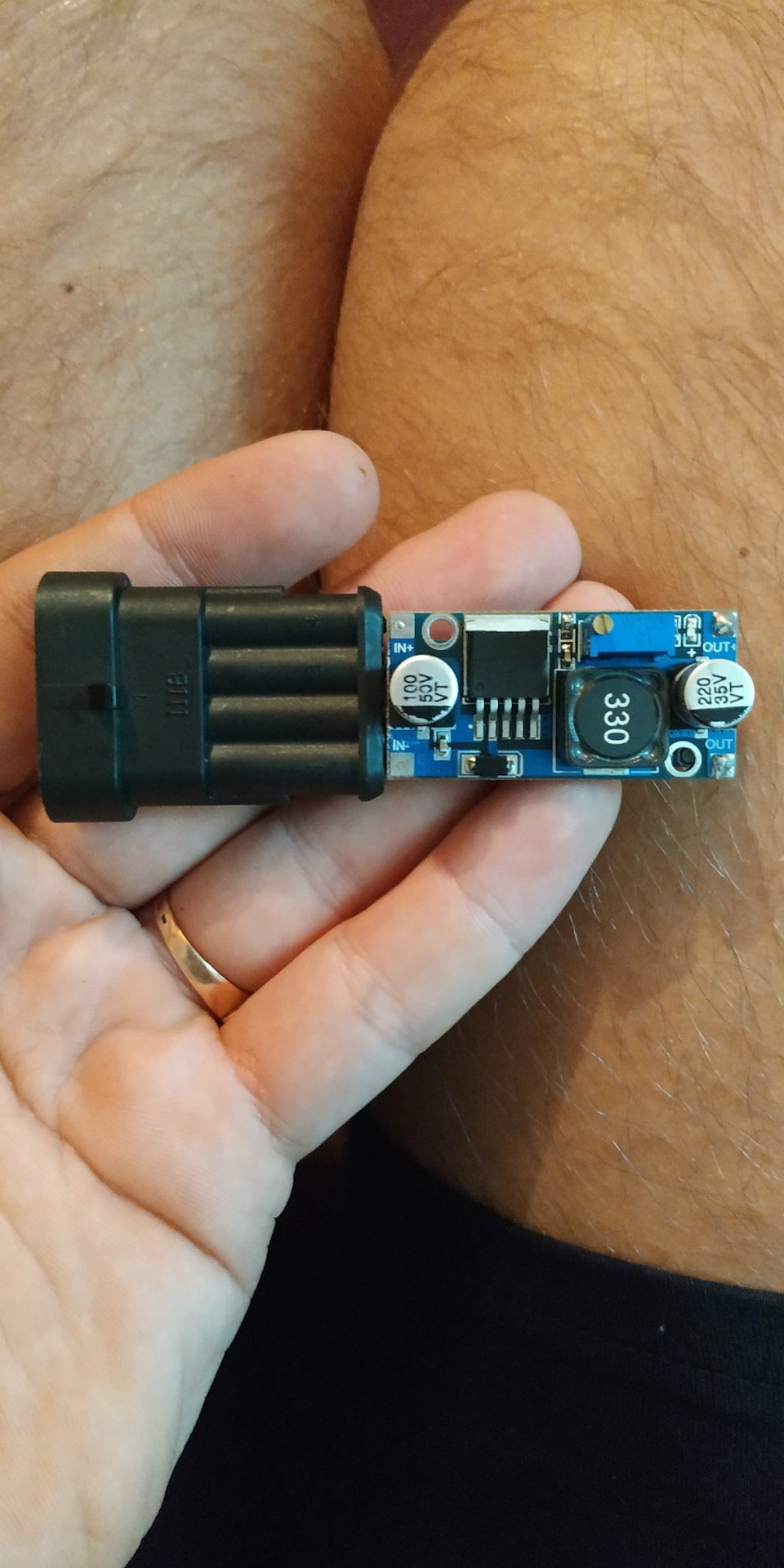

, про него писать особо нечего функции свои выполняет, большего от него не требуется.И пришла еще мысль собрать

Публікація

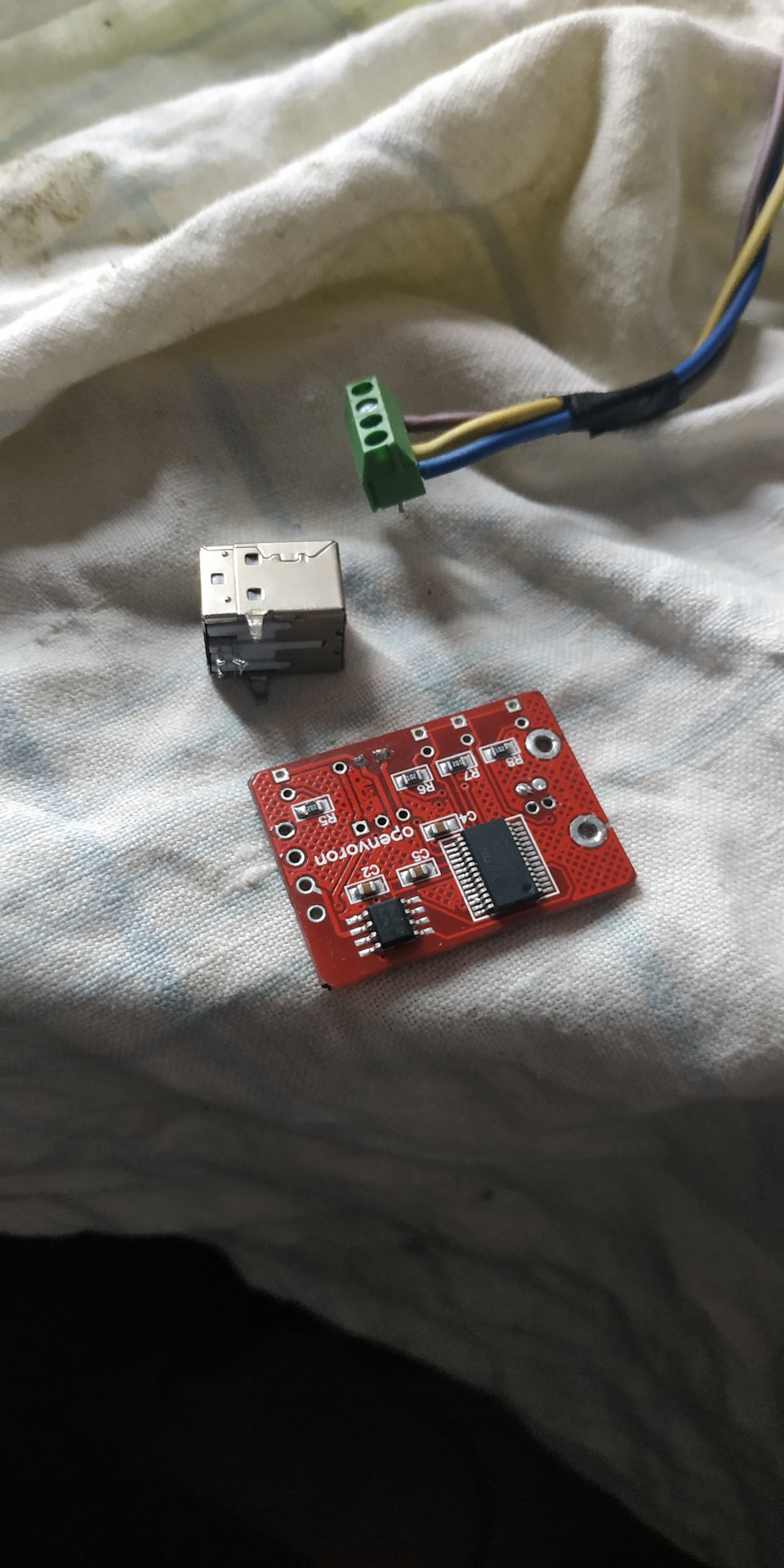

адаптер для того же ГБО, просто чтоб был, тем более все компоненты были в коробке с разными платками.Версия пока тестовая, и без корпуса, но после всех тестов и доработок оформлю в корпус, вохможно уменьшу габариты(но это не точно).Вот так с пользой провел пару вечеров.Ну и фото всего что сделал.

Публікація

Публікація

Публікація

Публікація

Публікація

Публікація


Спасибо всем за внимание, до новых записей!
