Задняя камера, с динамическими линиями.(Часть 2-я, заключительная)







Привет Всем, кто меня читает.

Давно поставил камеру с динамическими линиями, но вдохновения не было сесть и написать в БЖ.

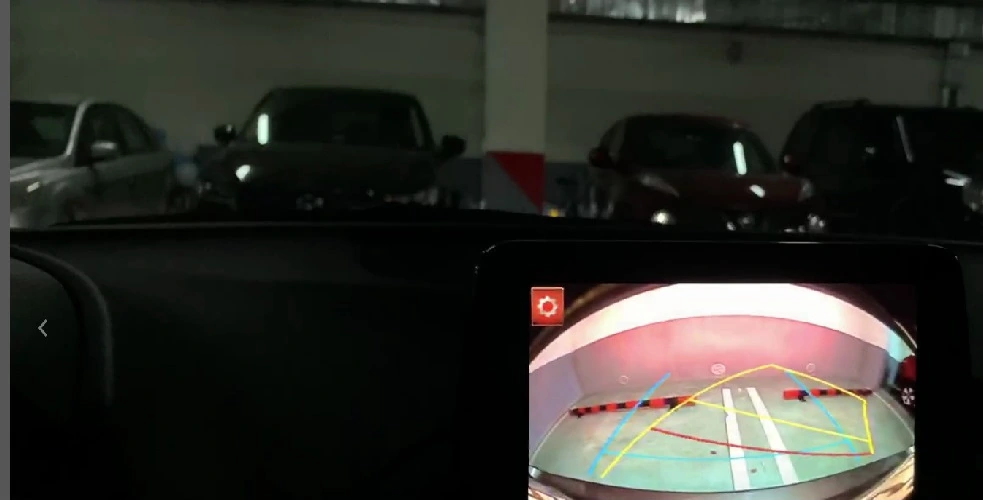

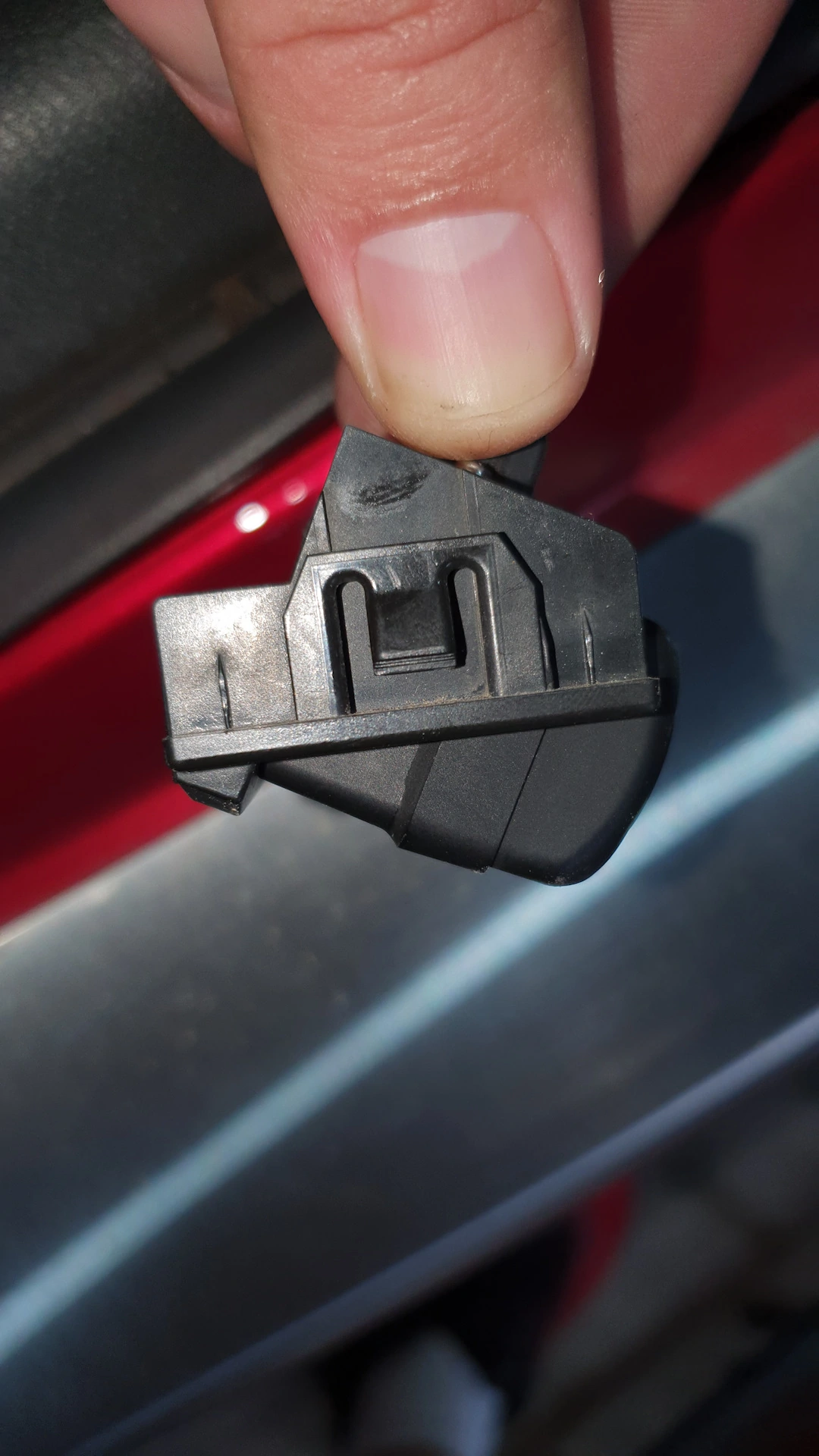

Скажу сразу установка на седан не очень легкая поскольку нужно, чтобы стояла штатная камера, а не Китай ну и на ее платформу подрезать и садить на герметик камеру от СХ-3 . Ситуация с хэтчами намного лучше, туда камера спокойно от 6 ки садится.

Для седана я использовал камеру от СХ-3.

В моей комплектации видеокабель для штатной камеры в салонной проводки есть, да я так подозреваю провода уже есть в любой комплектации. Остается дело за малым доделать проводку багажника. Поскольку стоковая камера на 4 провода:

1) Видео +

2) Видео -/масса

3) +6 Вольт

4) экран

А на камере с динамическими линиями 7 проводов:

1) Видео(+) — белый

2) Видео(-) — желтый

3) +12 Вольт — красный

4) масса — черный

5) экран — матовый черный

6) MS-Can-H —

7) MS-Can-L —





Помимо самой камеры, нужно еще, чтобы на рулевой улитке(шлейфе) или как правильно на рулевой часовой пружине стоял угловой сенсор. Если в комплектации машины есть опция SCBS, то такой сенсор у вас есть точно. Поскольку я свою машину ранее уже доукомплектовал системой SCBS, то по поводу сенсора голова уже не болела.

Что необходимо:

1) видеокабель метра 2-3, другими словами двухжильный экранированный кабель

2) ответная 8-ми штырьковая фишка на камеру

3) 6 терминалов(клемки)(тип мама) для разъема С-16 и три папа

4) 2 клипсы для штекеров и 3 стяжки с фиксатором

5) изолента, гофра, обжимной инструмент и т.д.

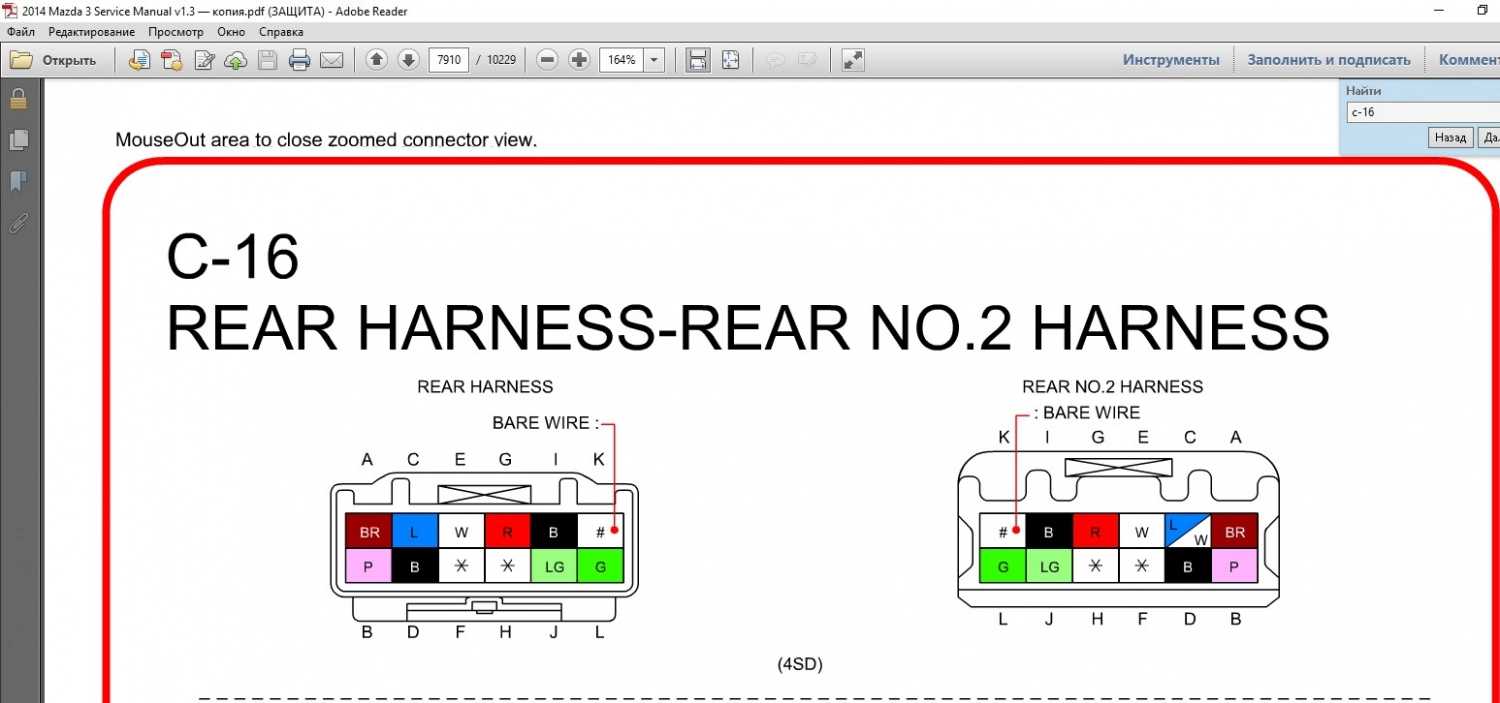

Теперь напишу о разъеме С-16 на седанах он находится под блоком RBCM, его легко найти если идти по проводке багажника, но это разъем на 12 пинов и свободных у меня оказалось только 2. Но эта проблема, оказалась решаемая. Я два свободных пина использовал под кан сеть +/-. Белый провод вытащил, он не нужный по нему идет +6 вольт, а нам нужно +12. ну и осталась масса, я ее припаял в проводке багажника.

В итоге хватило чтобы все сделать на заводской уровень.

Изначальный вид

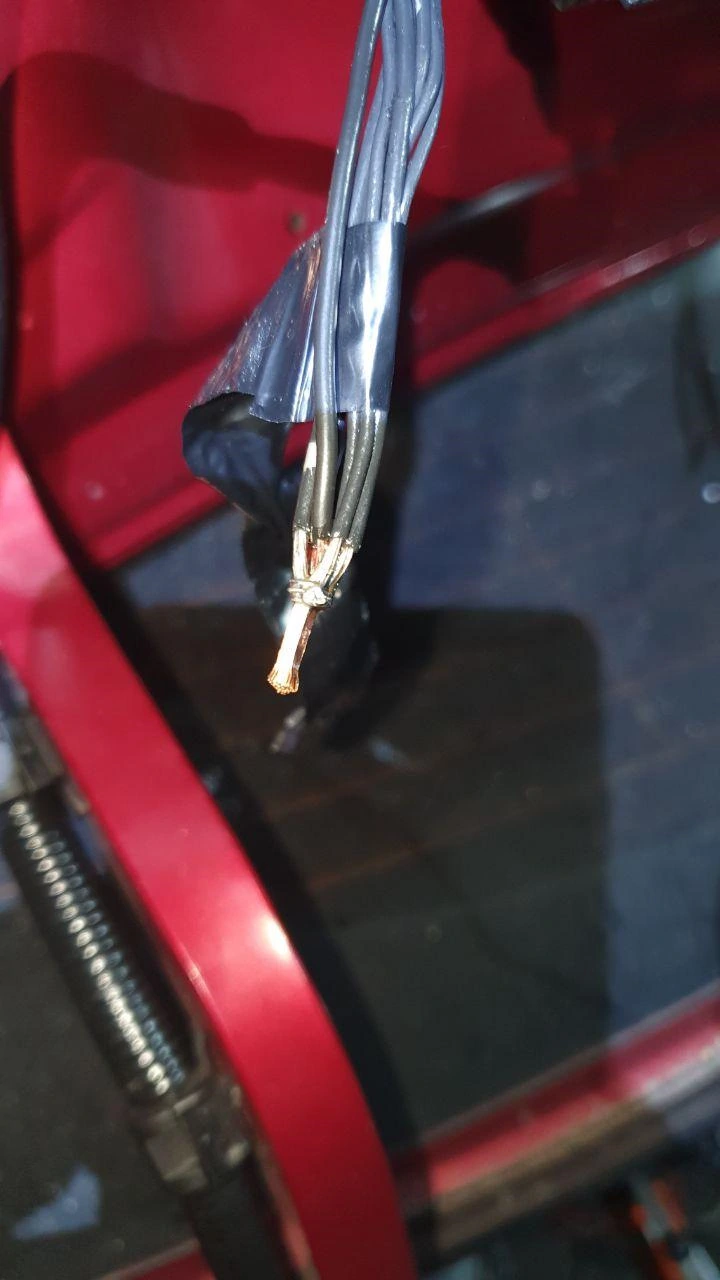

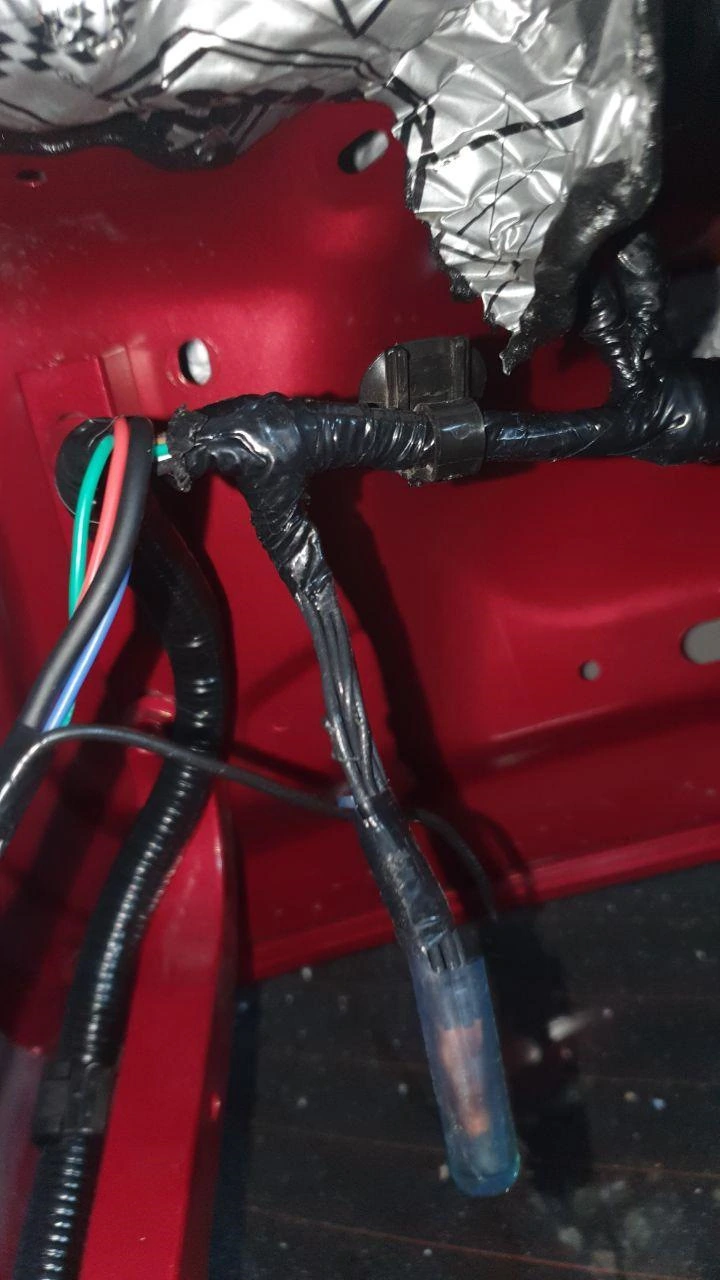

припаян

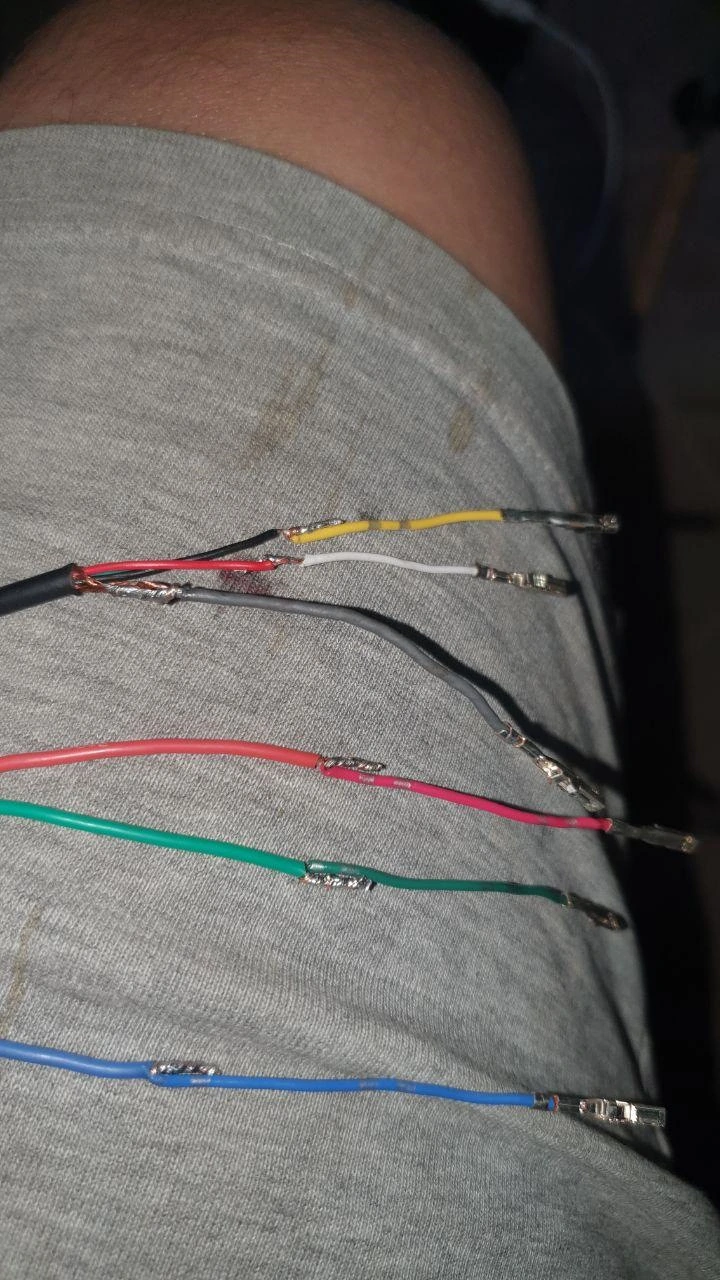

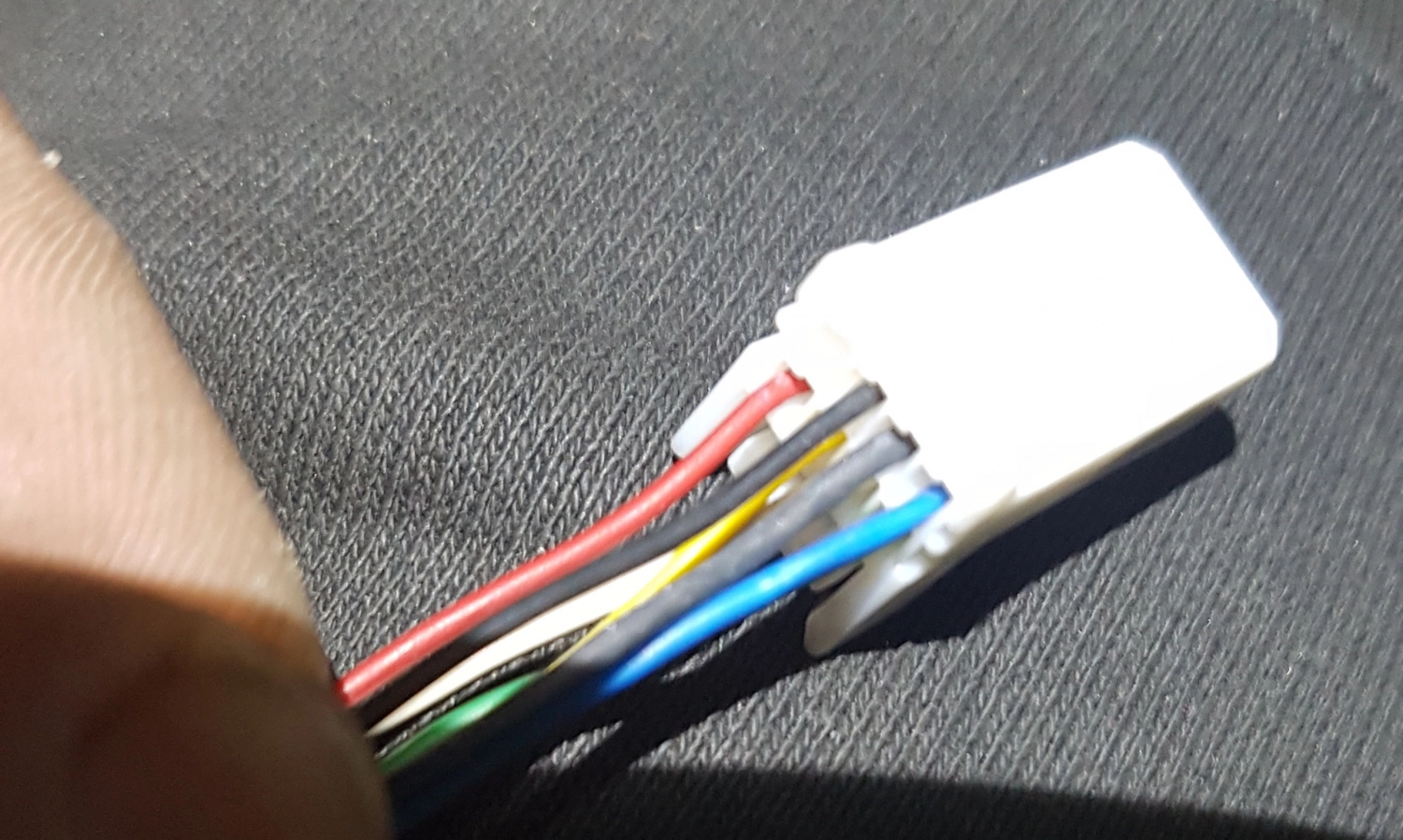

Терминалы к штекеру С-16





принципиальная схема





На хэтчах нужно снять обшивку багажника и он в крышке багажника сверху

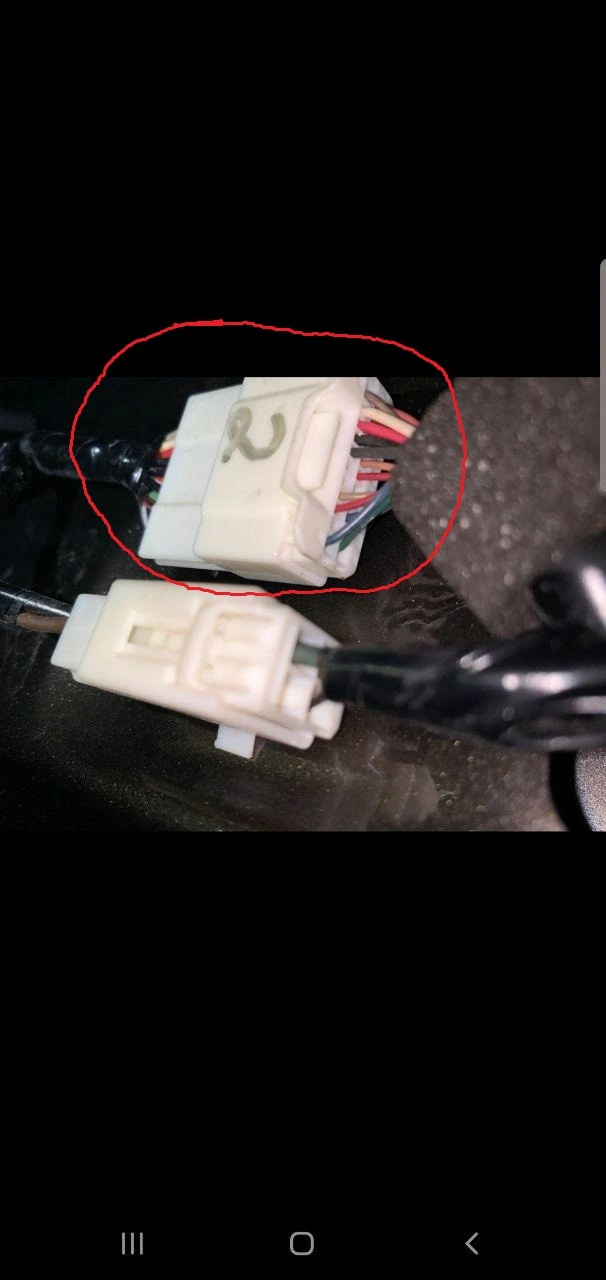

С-16(хэтч) обведен красным контуром

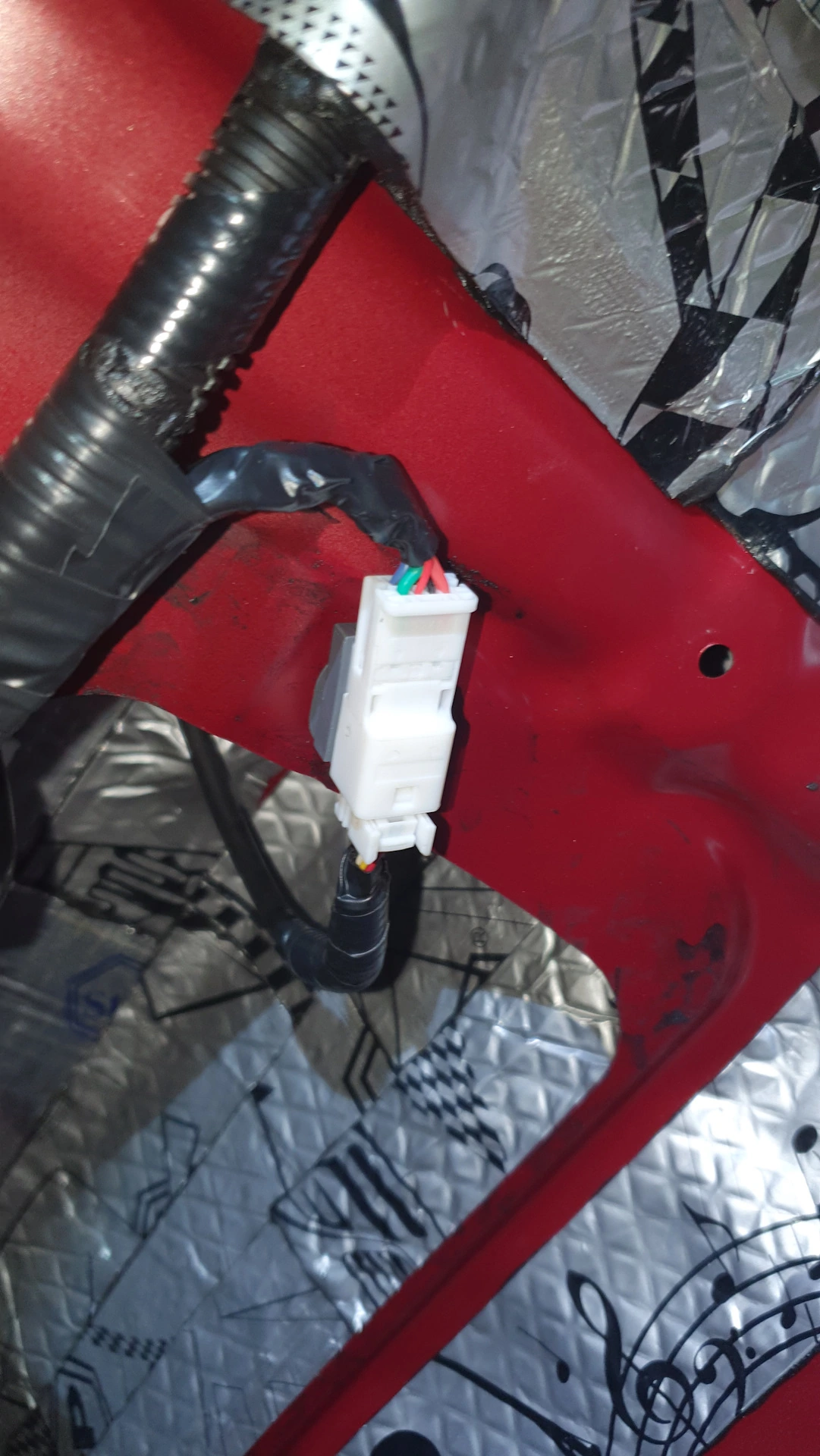

Соединение камеры с проводкой багажника





Опять же повторюсь установка такого ретрофита в хэтчах на много легче, как вы видите разъем больше по количеству пинов и также много пинов свободных.

Теперь осталось со стороны салонной проводки подсоединить или подпаять к проводке блока RBCM, 4 провода: 2 провода кан сеть и два провода плюс, минус. Плюс подключаем к IG.

Тут уже что на седане, что на хэтче подключение одинаковое.

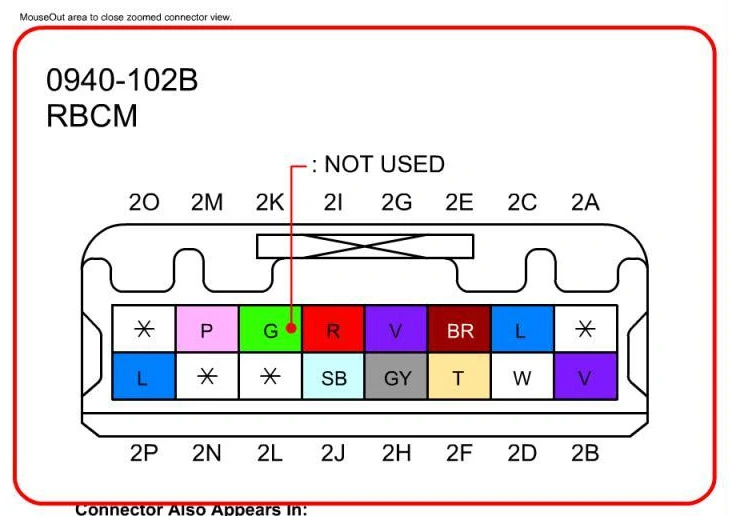

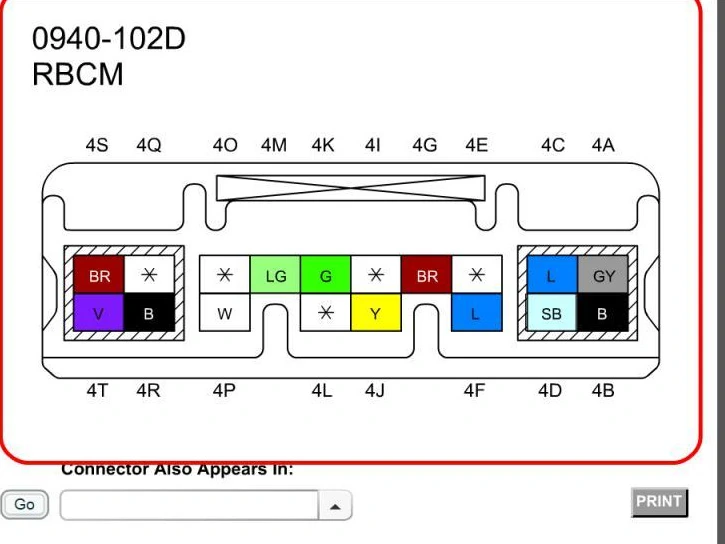

На это разъеме к пину 4B или 4R подключаем массу. CAN сеть подключаем так: синий от камеры к пину 4J, а зелены к пину 4G





Ну а +12 подсоединяем к пину 2I

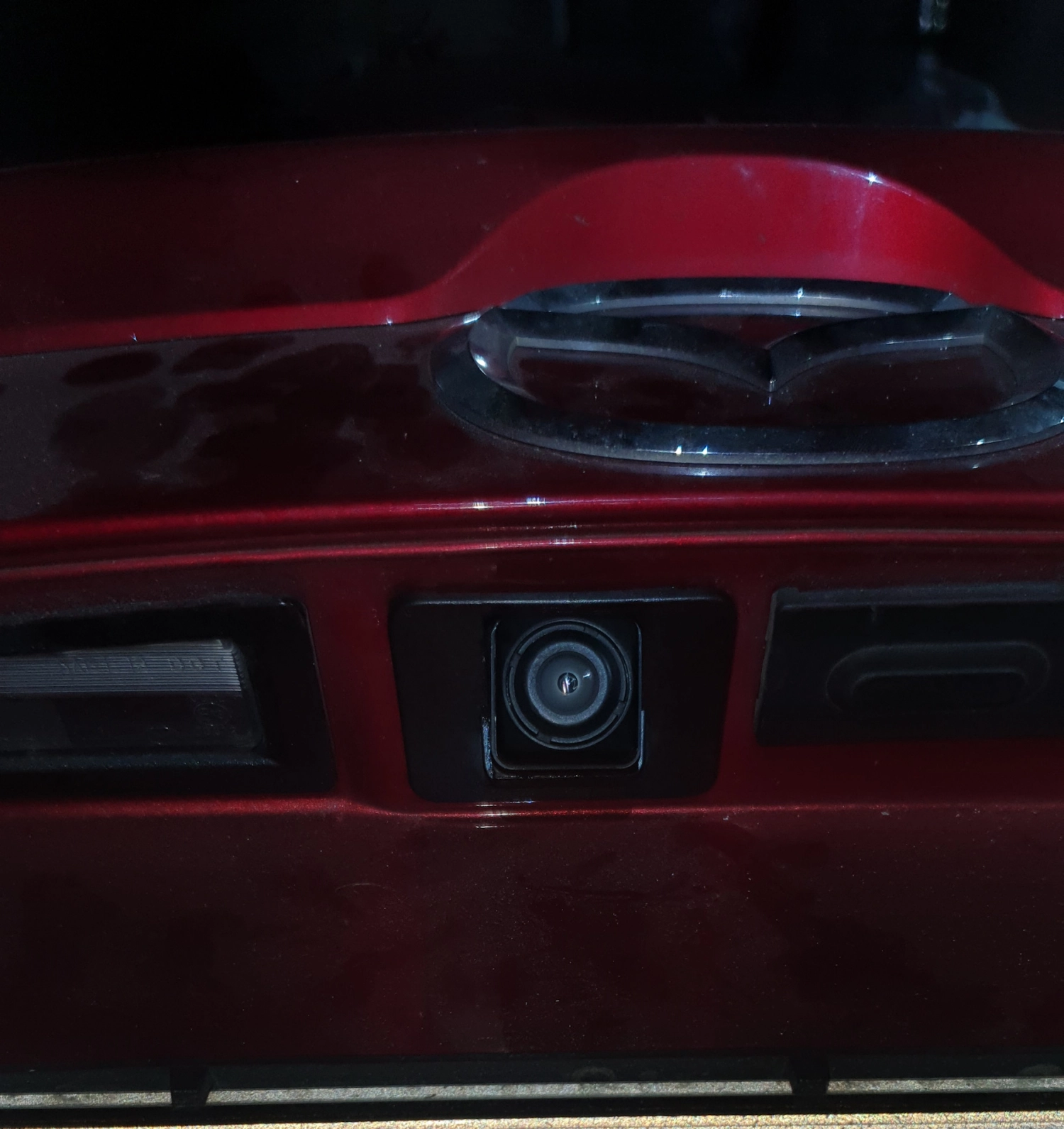

Вид на багажнике





P.S.

Первичные материалы предоставил korogodsky

Ну и после электрического подсоединения нужно подправить конфиг в приборке и откалибровать камеру, если она новая, если Б/У то сразу работать будет.

Всем удачи, кто захочет себе такую приблуду, пишите в Личку помогу с установкой в режиме вайбера или телеграмма.
