Подсветка дефлекторов воздуховодов и много светодиодов

jora1488jora900. Audi 100 C4. Тюнінг

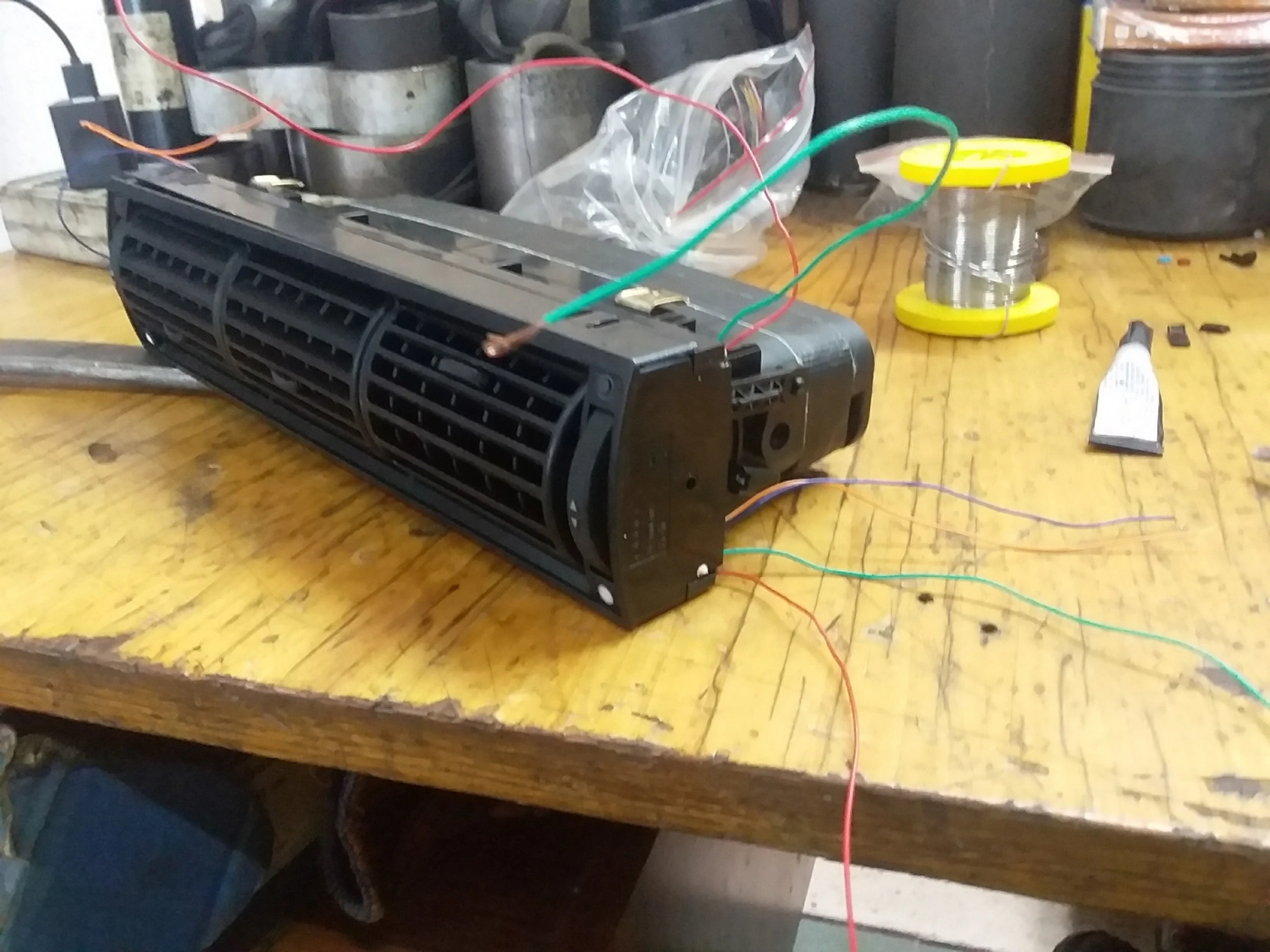

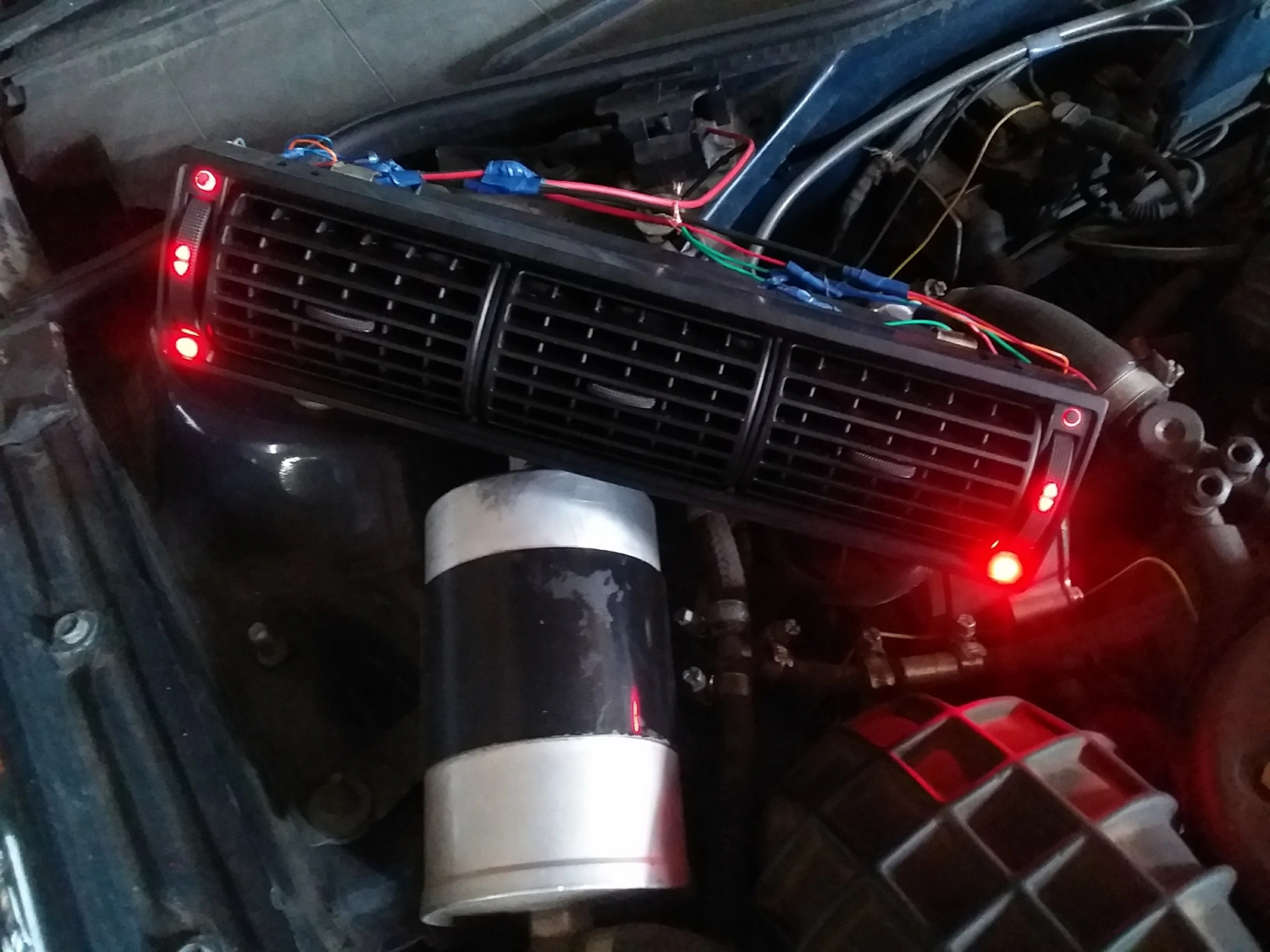

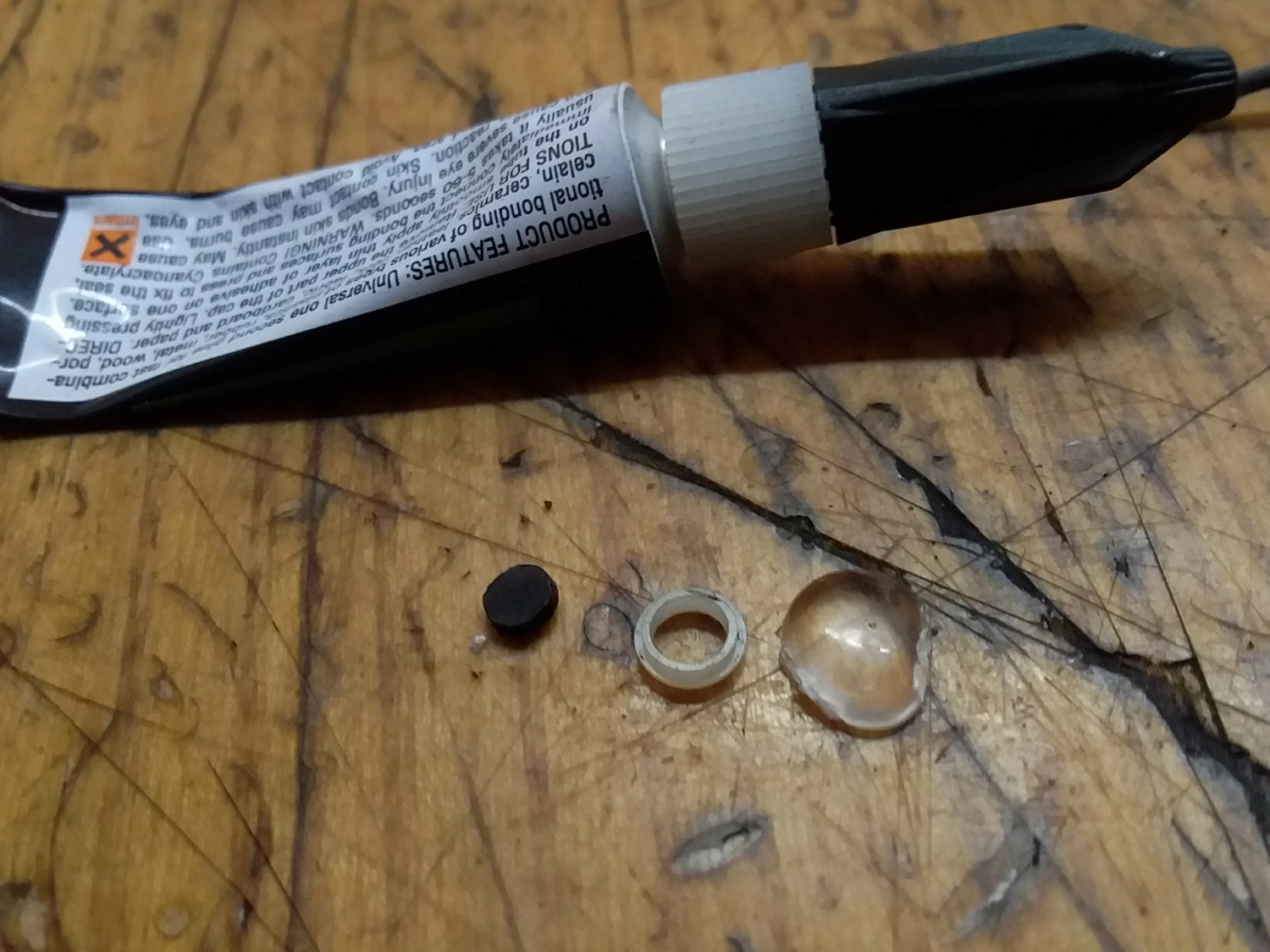

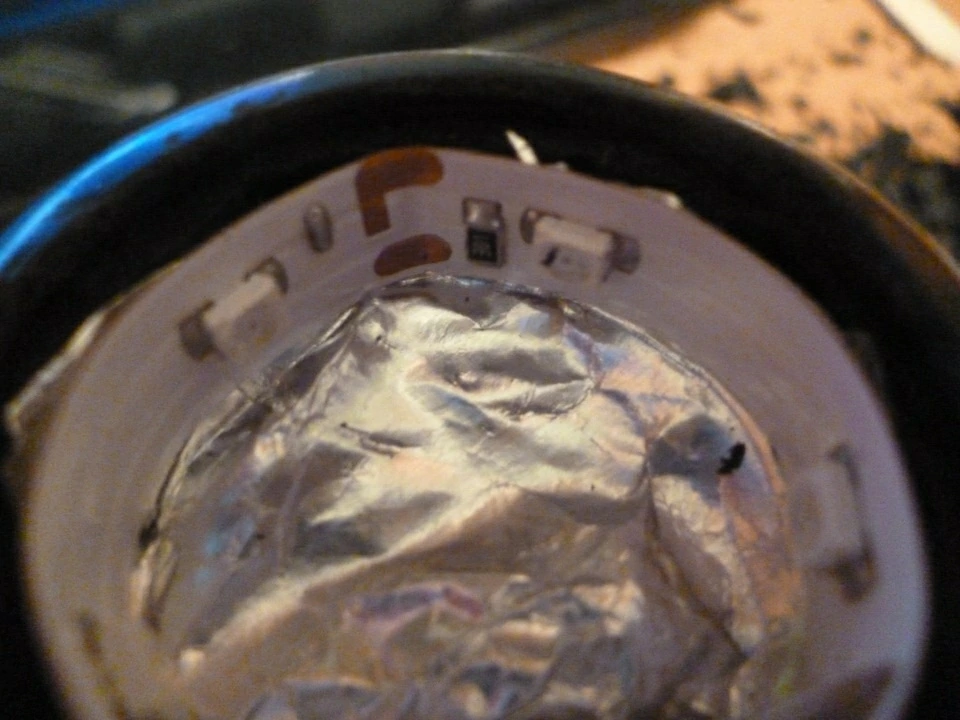

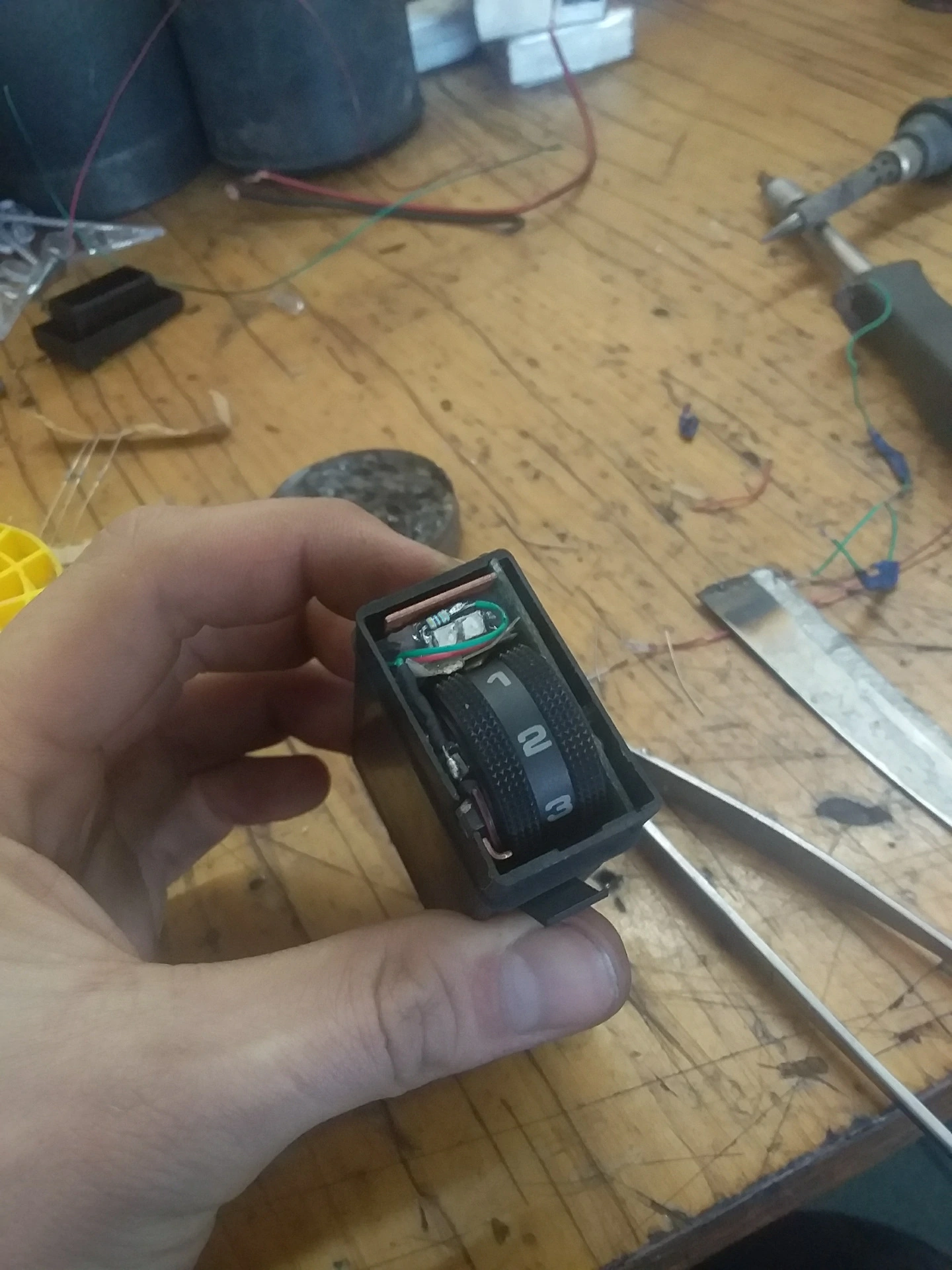

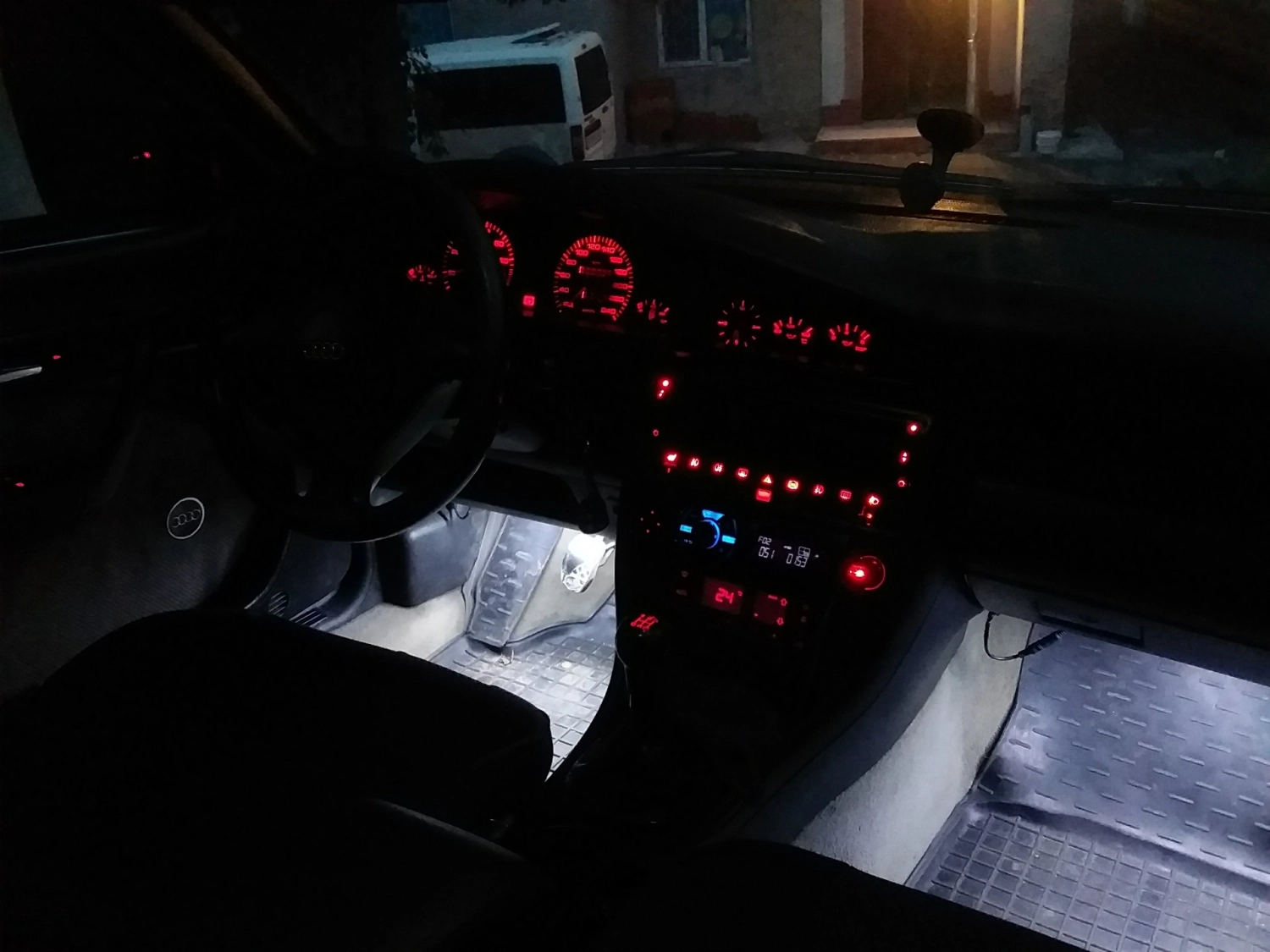

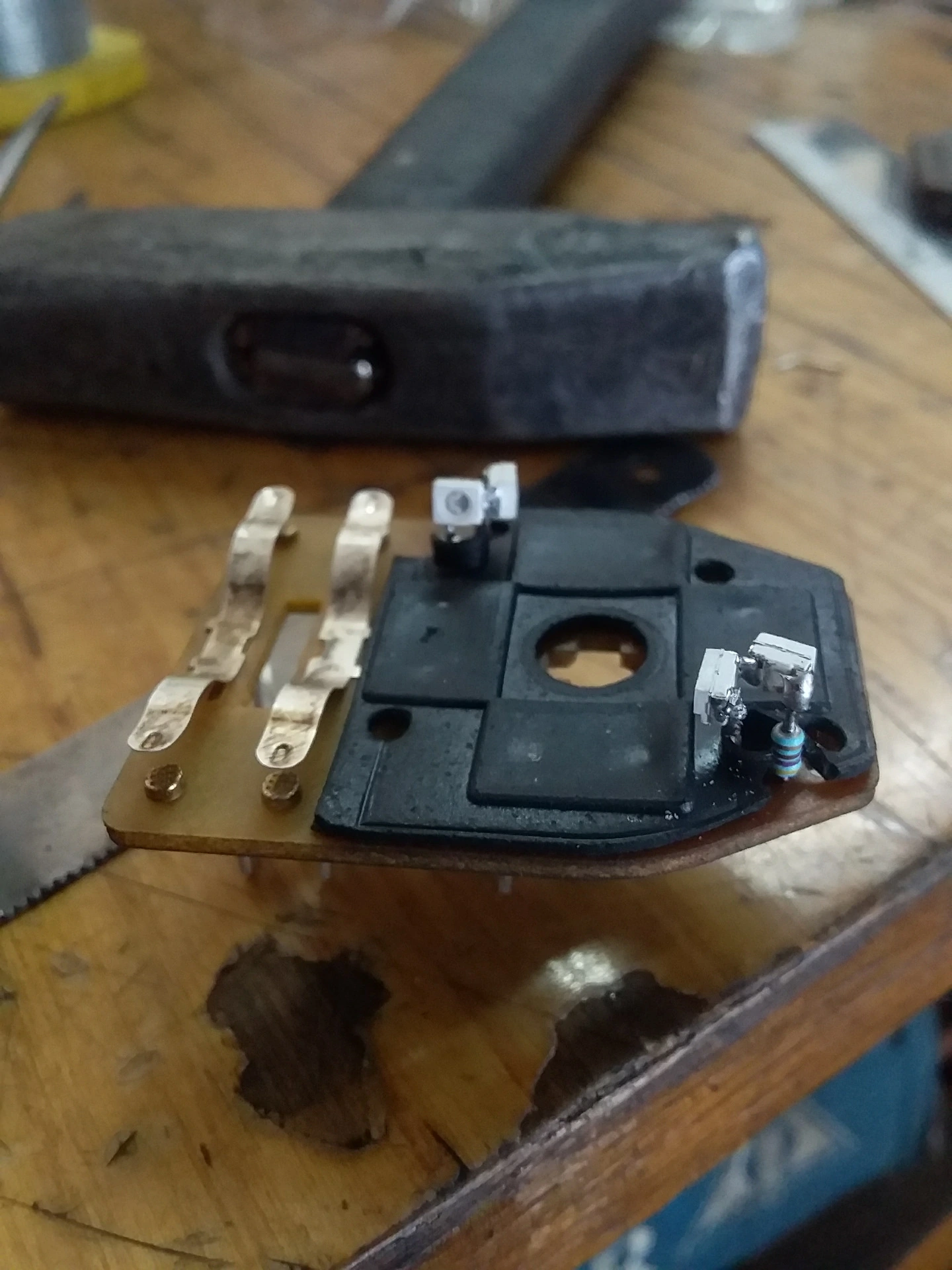

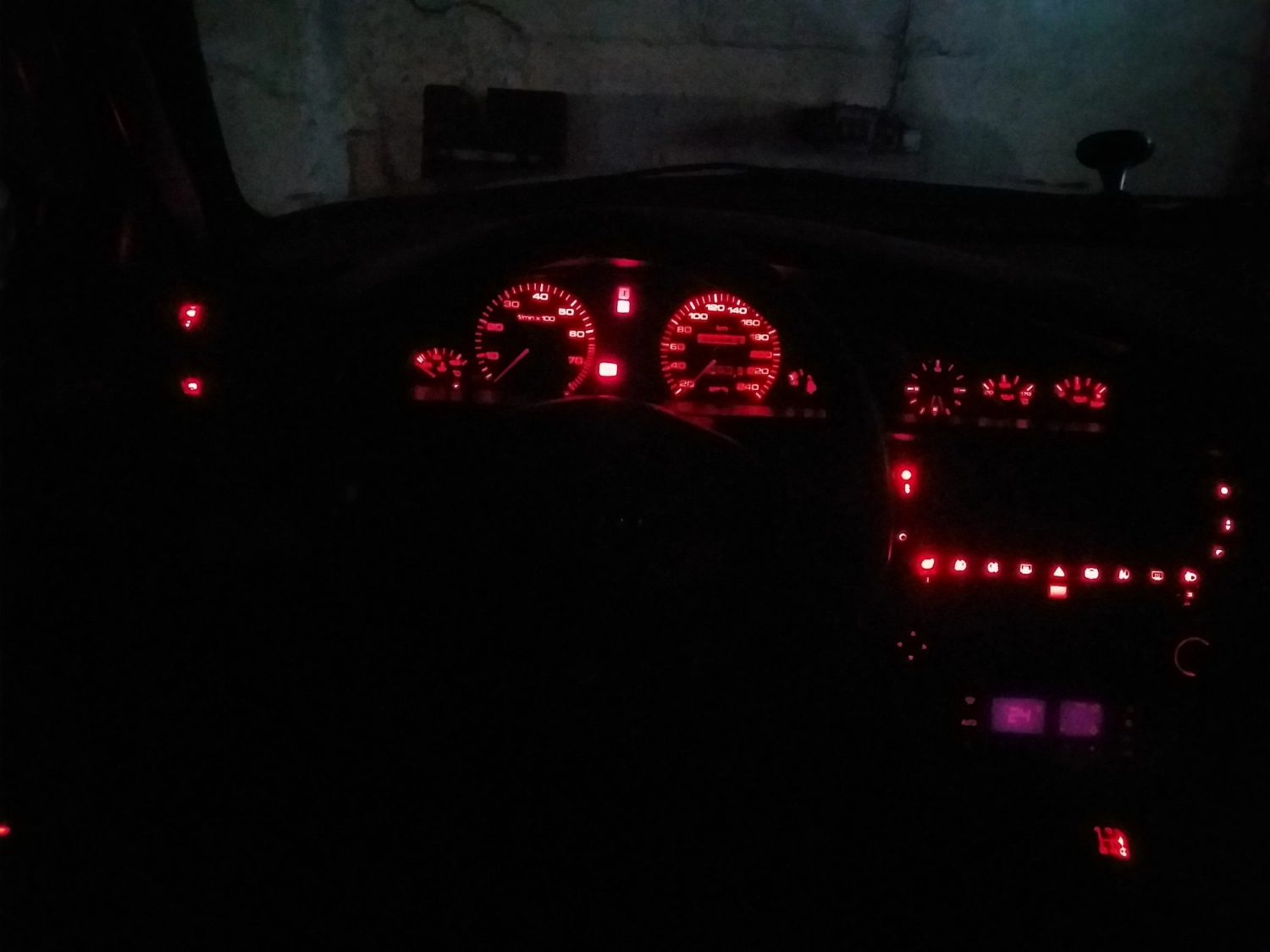

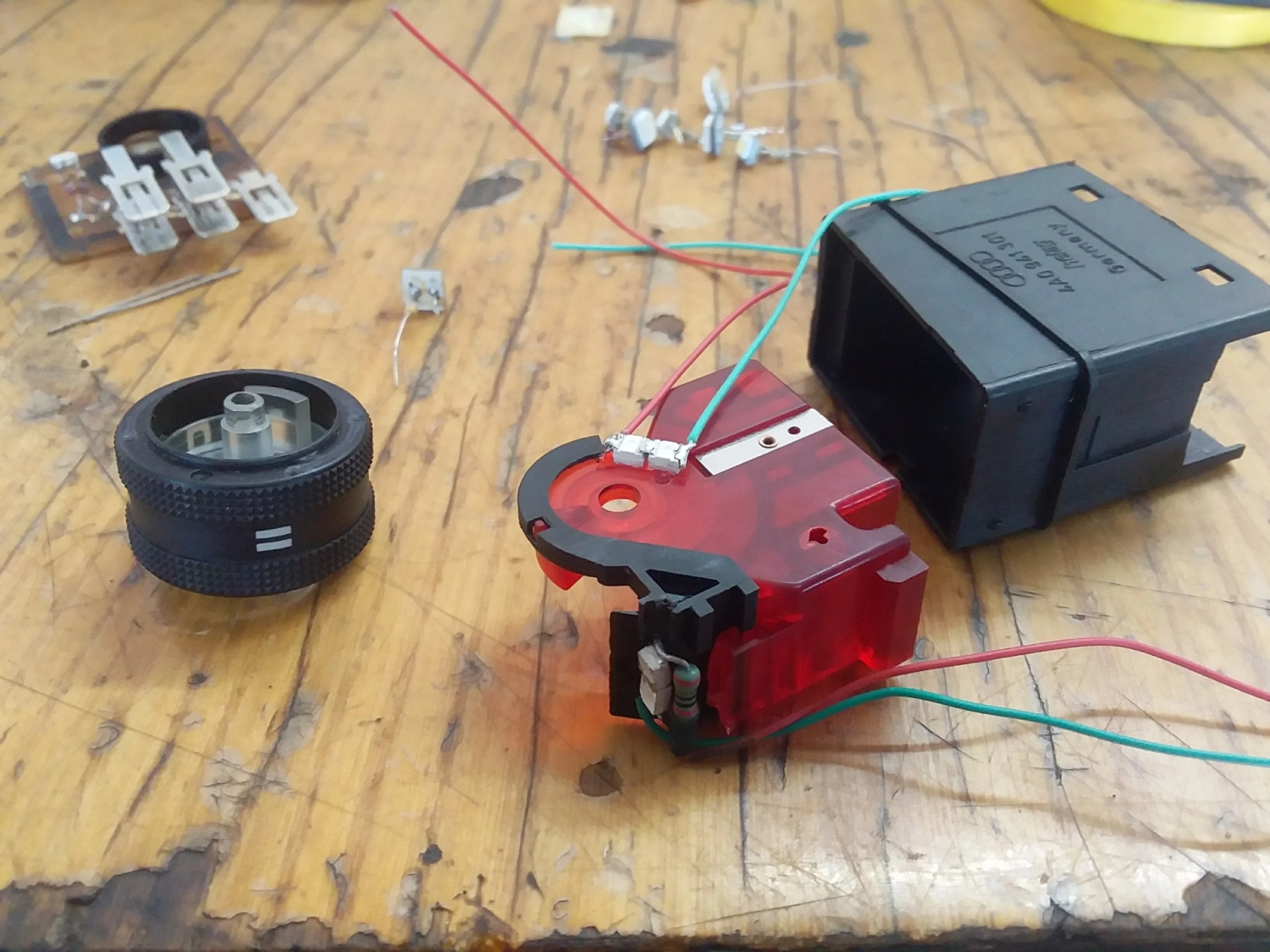

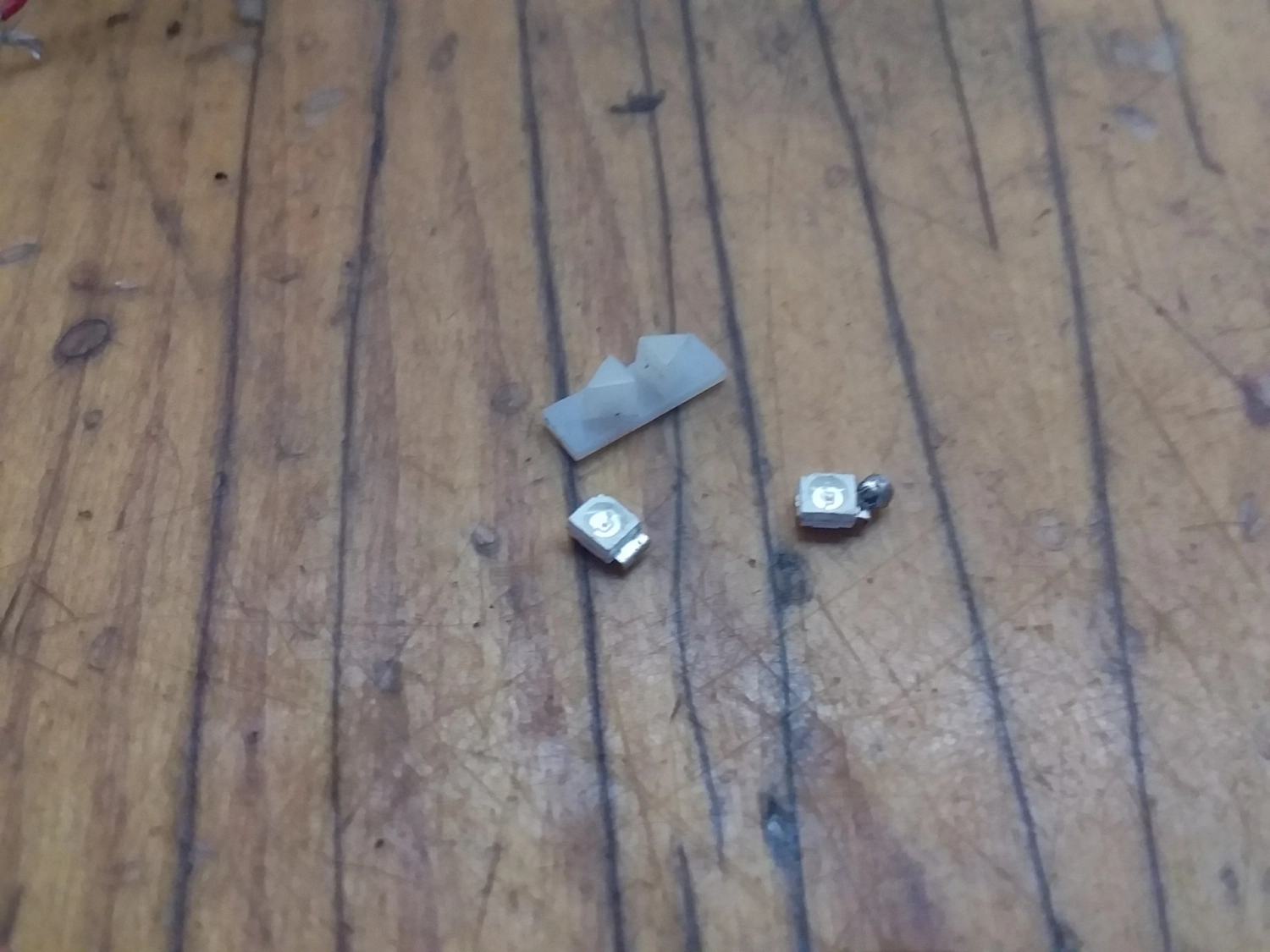

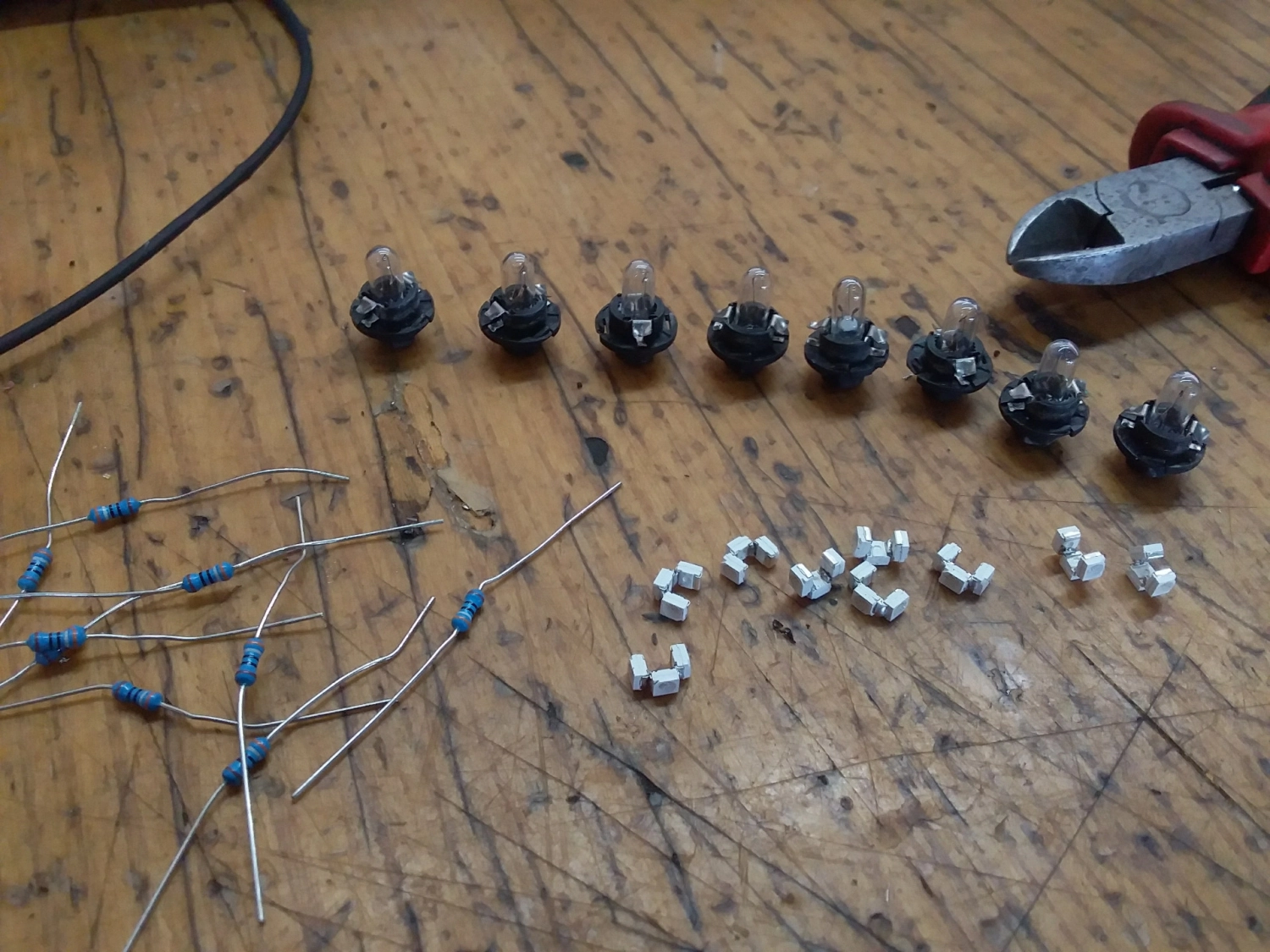

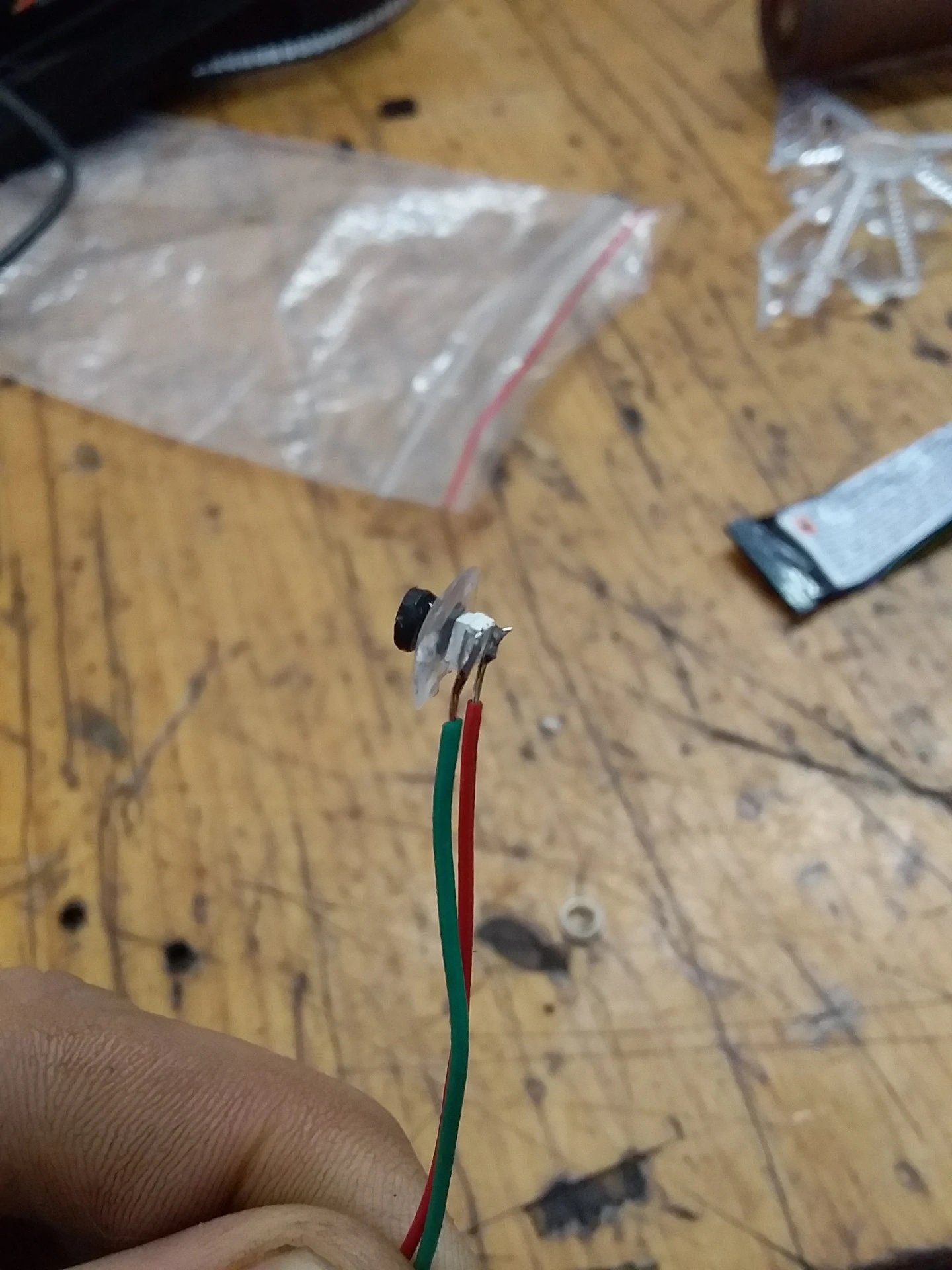

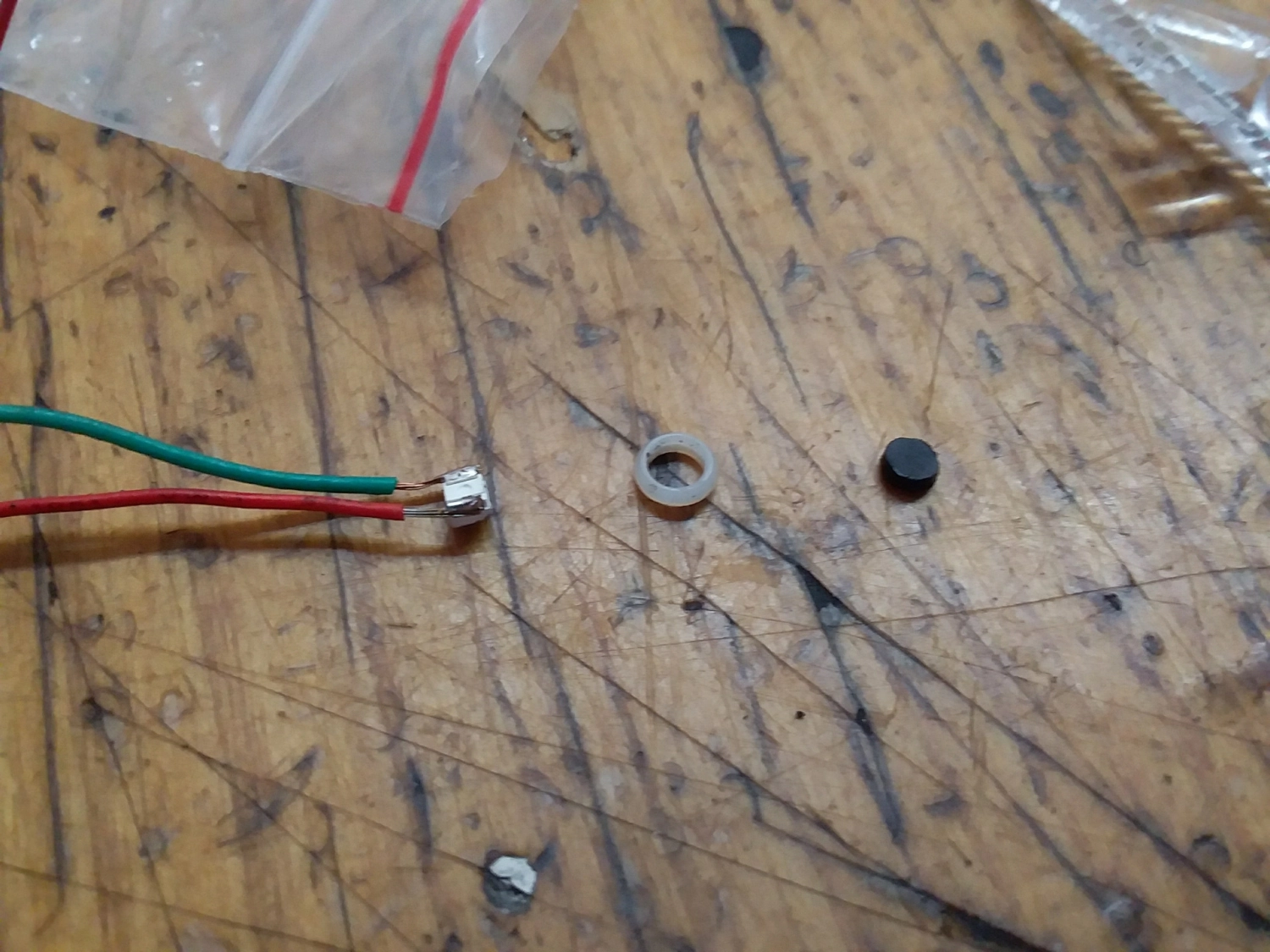

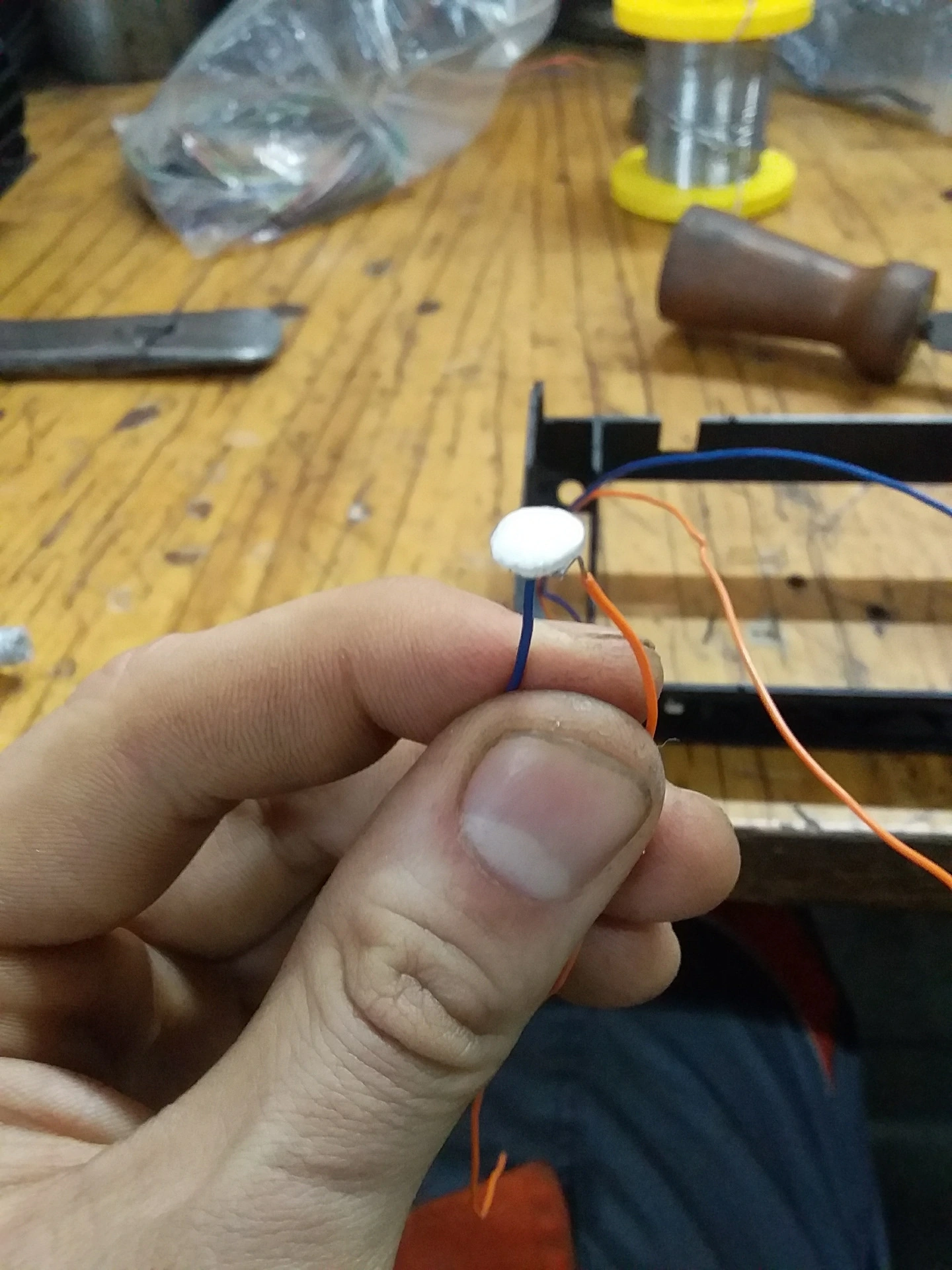

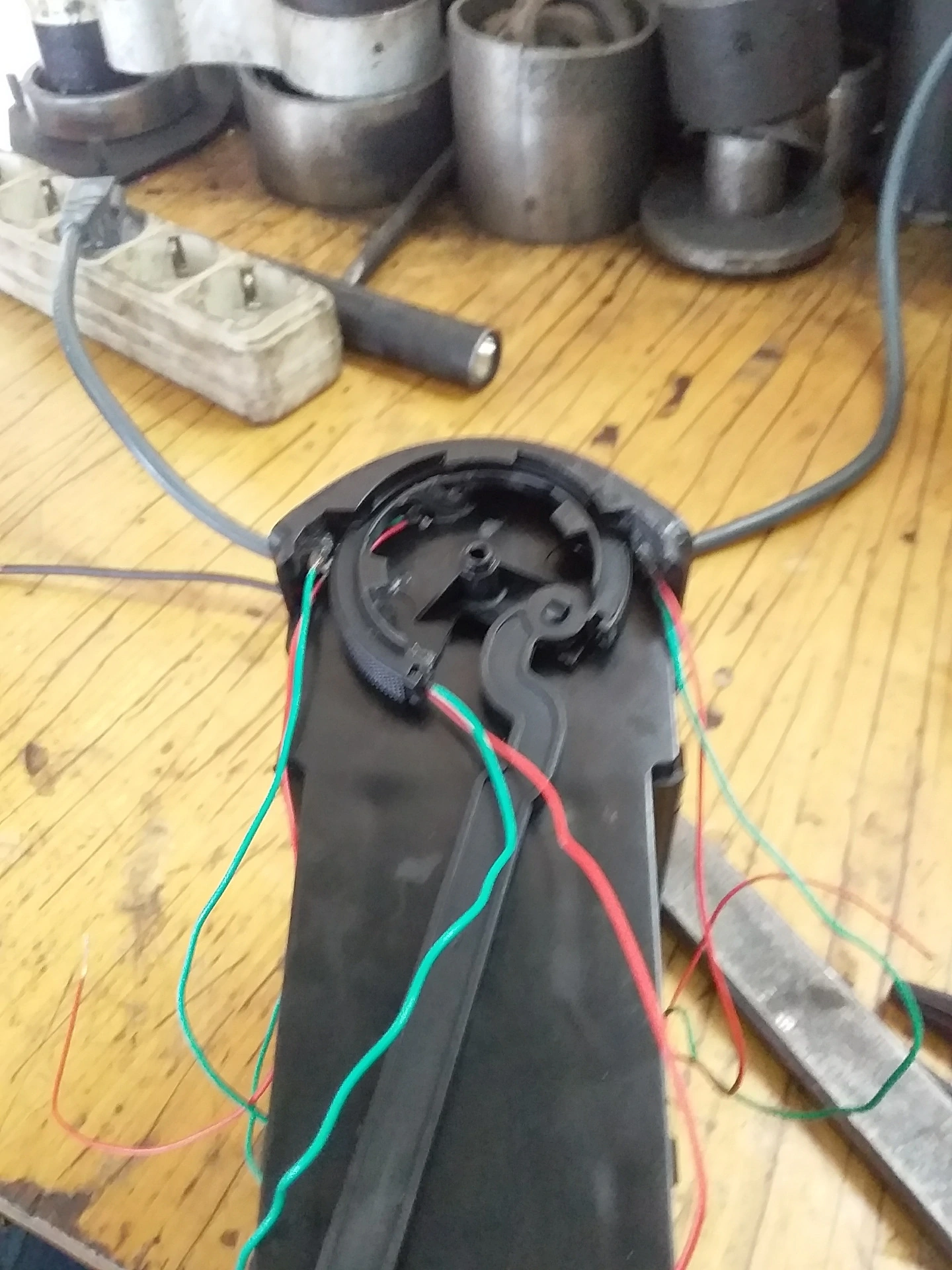

Всем привет ! Уверен многие хотели бы себе подсветку в дефлекторы воздуховодов и если был бы готовый кит в продаже, половина аудиводов ездили в стиле звездных войн ) А так как говорится " не каждый лишь может …" Тоже очень хотел это сделать но не было времени, так как занимаюсь машиной исключительно в рабочее время . И тут грянул карантин . И я понял, настало время Х, если не сейчас то когда ?) Первым делом заказал из Китая светодиоды smd3528 100 штук за 1.8$ . Резисторы разного сопротивления нашел у бати в недрах радиолюбительских нычек . Это очень ювелирная работа, нужно запастись большим терпением . Особенно на первых порах, когда руки заточены под ключь на 32-36, а светодиодики размером со спичечную головку ) Вообще давно это все было сделано, около полугода назад, но все никак не мог доделать подсветку в приборную панель, что б вид был законченный. А потом с кондеем зарубился, инвент поставил . Да и как то все не до того было . Но звезды сошлись и теперь у меня есть чем поделится с общественностью. Попробую вспомнить что к чему ) Стрелочки в колесике идут из белого пластика, потому просто приклеиваем светодиоды с внутренней стороны суперклеем . Дальше нужно подсветить обозначения открыт-закрыт обдув . Если с открытым все просто, как и со стрелочками, приклеиваем светодиод, то с обозначением "закрыто" все куда сложнее . По фото видно из чего состоит "закрыто" — колечко и черная шайбочка . Если просто приклеить под низ светодиод, то он будет светить просто в черную шайбу . Сделать проставку, из под которой будет свет розсеиватся на колечко Тоже не получится, так как светодиод будет упиратся в регулирование колесико со стрелками . Потому взял кусочек поломаной детской светюльки . Но это ОЧЕНЬ высокая схема, прозрачную часть нужно сточить раза в два, максимально тонко и сверху приклеить тоненькую шайбу . Есть другой вариант, о котором я сообразил уже после того как все собрал) Ставится старая шайбочка и колечко на место и подсвечивается немного с боку + экранчик из фольги что бы не засвечивало колесико . Ну, как говорится, хорошая мысля … Но я туда больше не полезу ))))) Дальше, на центральном воздуховоде машины без климата, есть крутилка "горячий-холодный" Красная шайбочка свет пропускает слабо, а синяя вообще не в тему, потому, Я сделал так же как и на "открыто-закрыто" . По началу резисторы подобрал почти на максимальную яркость светодиодов, потому что не верил в силу этих мелких головастиков . Но на деле оказалось что я их сильно не дооценил С сопротивлением пришлось поигратся . Где просто поставил мощнее резистор, где два, где три . Но в итоге оно светит все равномерно . Горыть хата, горы и сарай ) дальше под Паяльником пала подсветка регулировки зеркал ) Прикуриватель: По кнопками в центральной панели все просто, кроме регулировки фар и подогрева зеркал . Еще всегда хотел подсветку ручки кпп . Снял ручку, окуратно поддел верхнюю пластмаску и иголочкой, окуратно стер обозначение передачь и полоски В самой ручке выковыриваем углубление, где то в сантиметр, там материал такой что это все делается без особого труда, сверлом отверстие под провод, который будет подходить с низу . В углубление ложим фольжик (отражатель) и светодиодную ленту . Как светит в итоговом результате ) Осталась самая малость, кнопки стеклопойомника. И китайская юсб зарядка в прикуриватель, с синего передел на красный . Как я уже говорил, все упиралось в панель приборов . С ней я начал борьбу еще с покупки машины . Сначала просто поставил новые лампочки — светит морковным, видно только ночью . Шляпа . Потом заказал в Китае светодиоды, они светят не плохо, но в панель не влевзают и цоколи у них не такие . Карячил их, пробовал засунуть, Шляпа, поставил старые . Потом как обзавелся мешком светодиодов, спаял три маленьких в кучу на старые цоколи Все ровно не то . Да, уже не морковный, но не так ярко как хотелось . Понял уже, что по нормальному, это менять на приборку от а6 . Потом опять же пошел кондер, инвент, опять не до того . В итоге разобрал щиток и протянул светодиодную ленту . Да, есть местами пересветы, но в общем я доволен . Телефон у меня старенький, не передает всю красоту . В живую выглядит просто бомбезно !) Стоит ли это все проделанной работы ? Конечно да ! Всем спасибо, всем удачи !)
