Проблеми з проводкою багажника


Поломка
18 травня 2023
NotMechanic
власник Volkswagen Passat CC I

Усім привіт.

Нещодавно виникла проблема "Проверте левый фонарь заднего хода!", також мое бути помилка типу "Проверте правый фонарь заднего хода!".

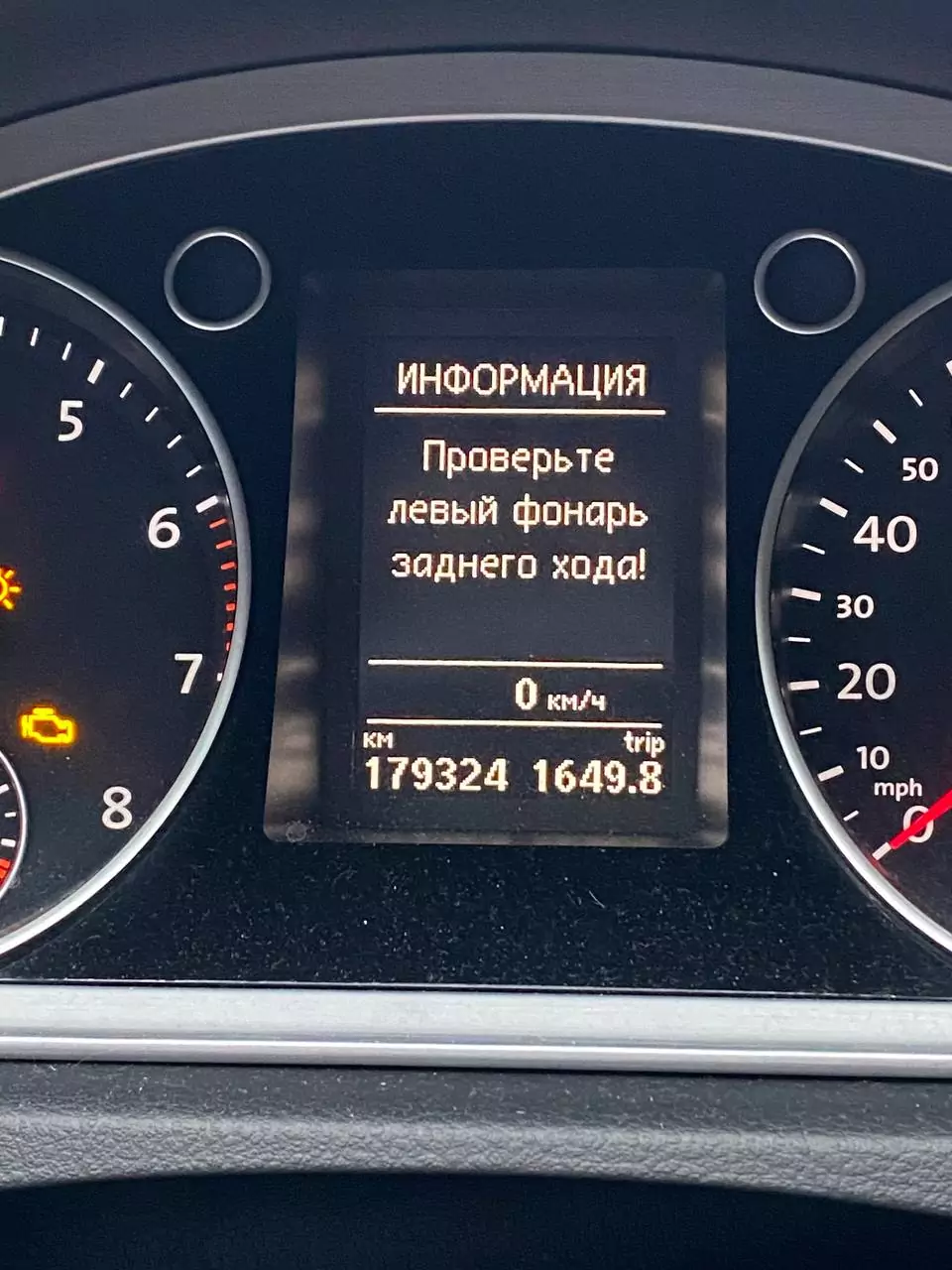

помилка на приборці
помилка на приборці


З дуже великою вірогідністю це проблема з проводкою так званою косою, яка йде від кришки багажнику (також проблема з електроним відкритям багажнику також може бути)

Шоб точно бути переконаним шо це проблема з косою, беремо вставляємо ключ, не заводячи авто переводимо на "R" якшо у вас автоматична коробка чи включіть просто задній хід, у вас одна з ламп не буде працювати, просто беремо і як в старі часи з проводними навушниками, щюпаємо проводку десь скручуючи чи дергаючи, дивлячись на лампочку задного ходу і так знаходимо місце де зломане.

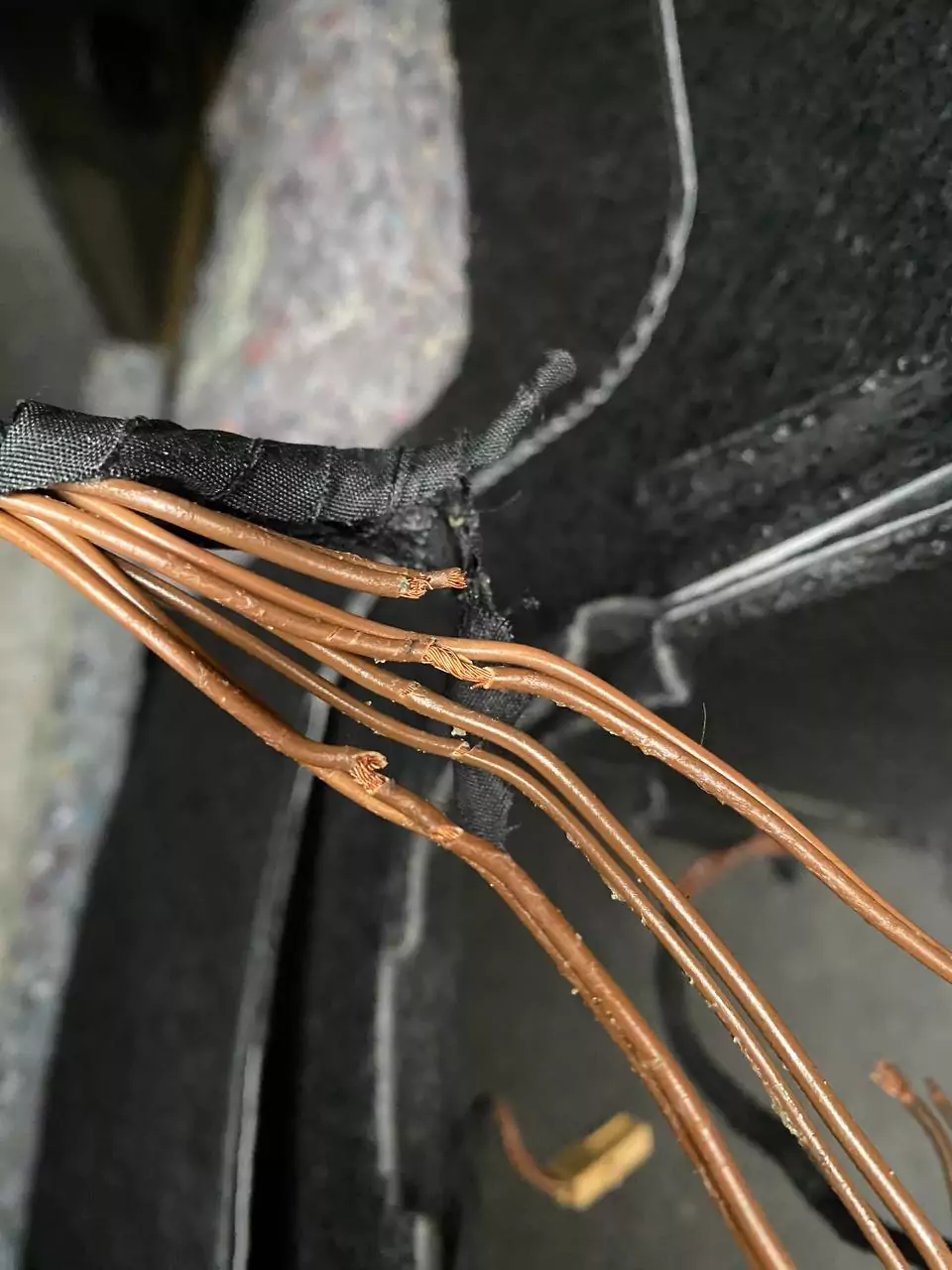

Нижче показано провода коси як вони заламалися

проводка коси багажнику
проводка коси багажнику


Декілька проводів взагалі відламалися к бачете

Шо робимо?

Перше

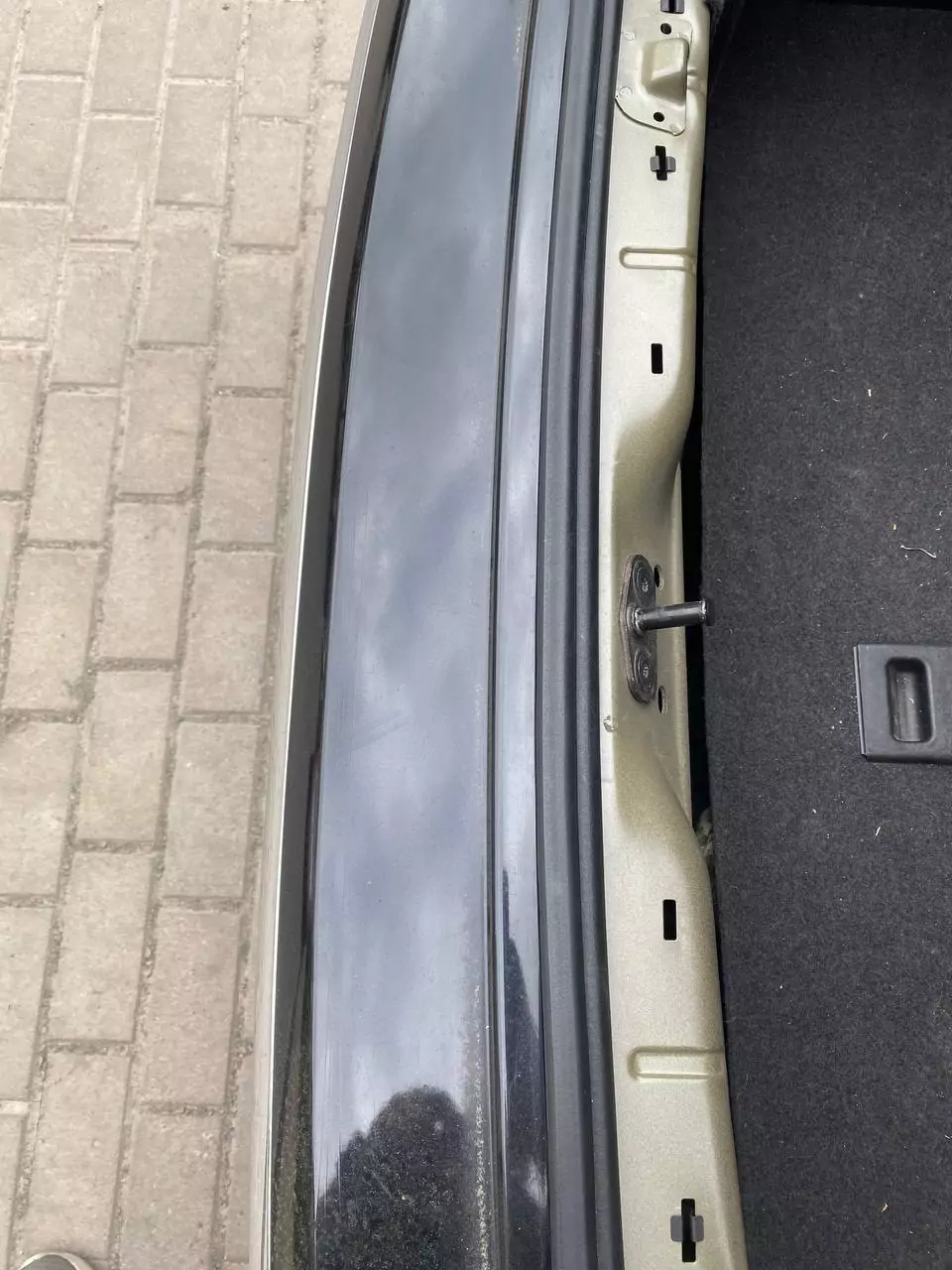

відкриваємо багажник, і знімаємо пластикову накладку

Публікація

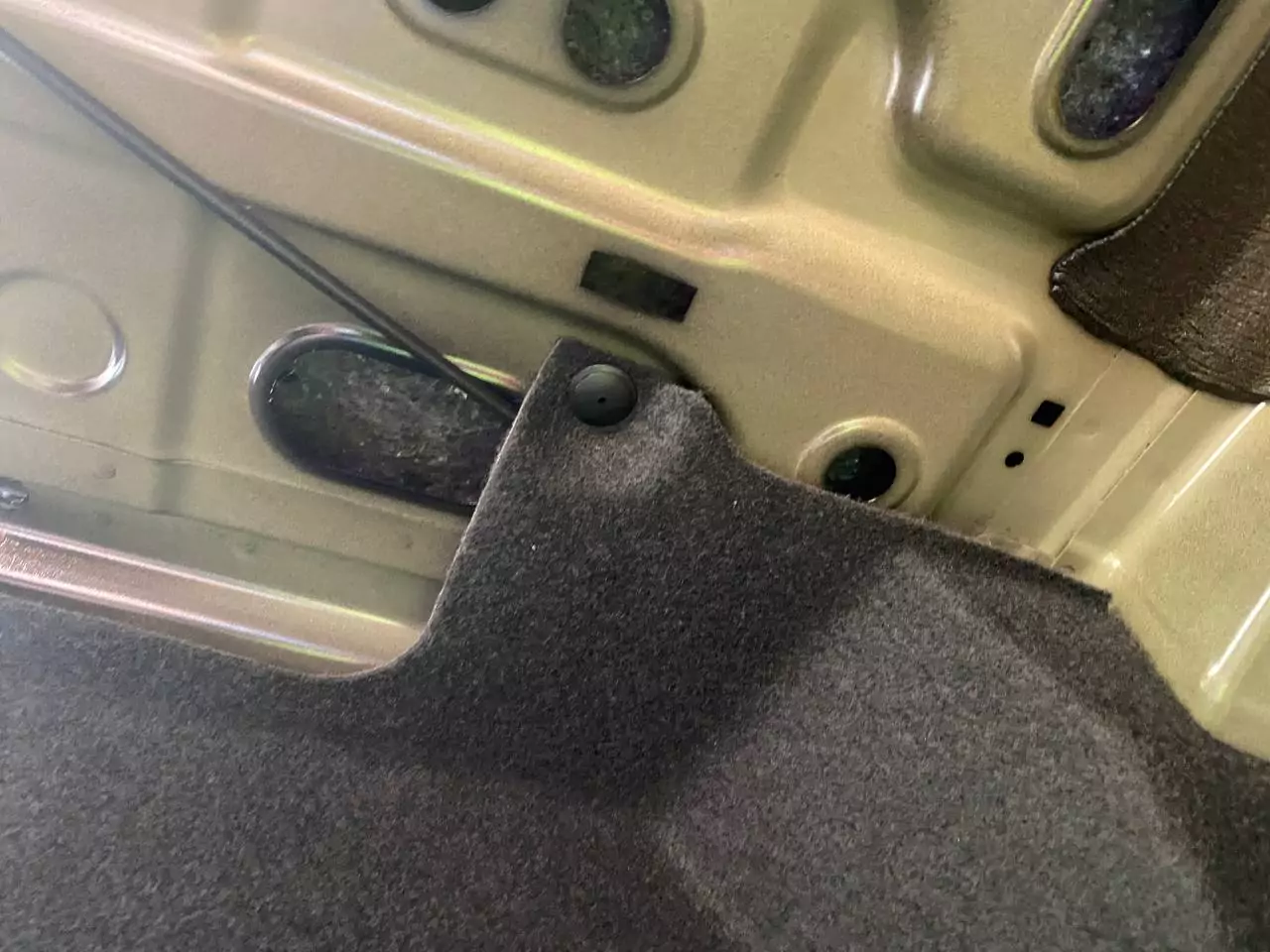

Потім знімаємо обшивку з лівої сторони, можна повністю щоб було зручніше

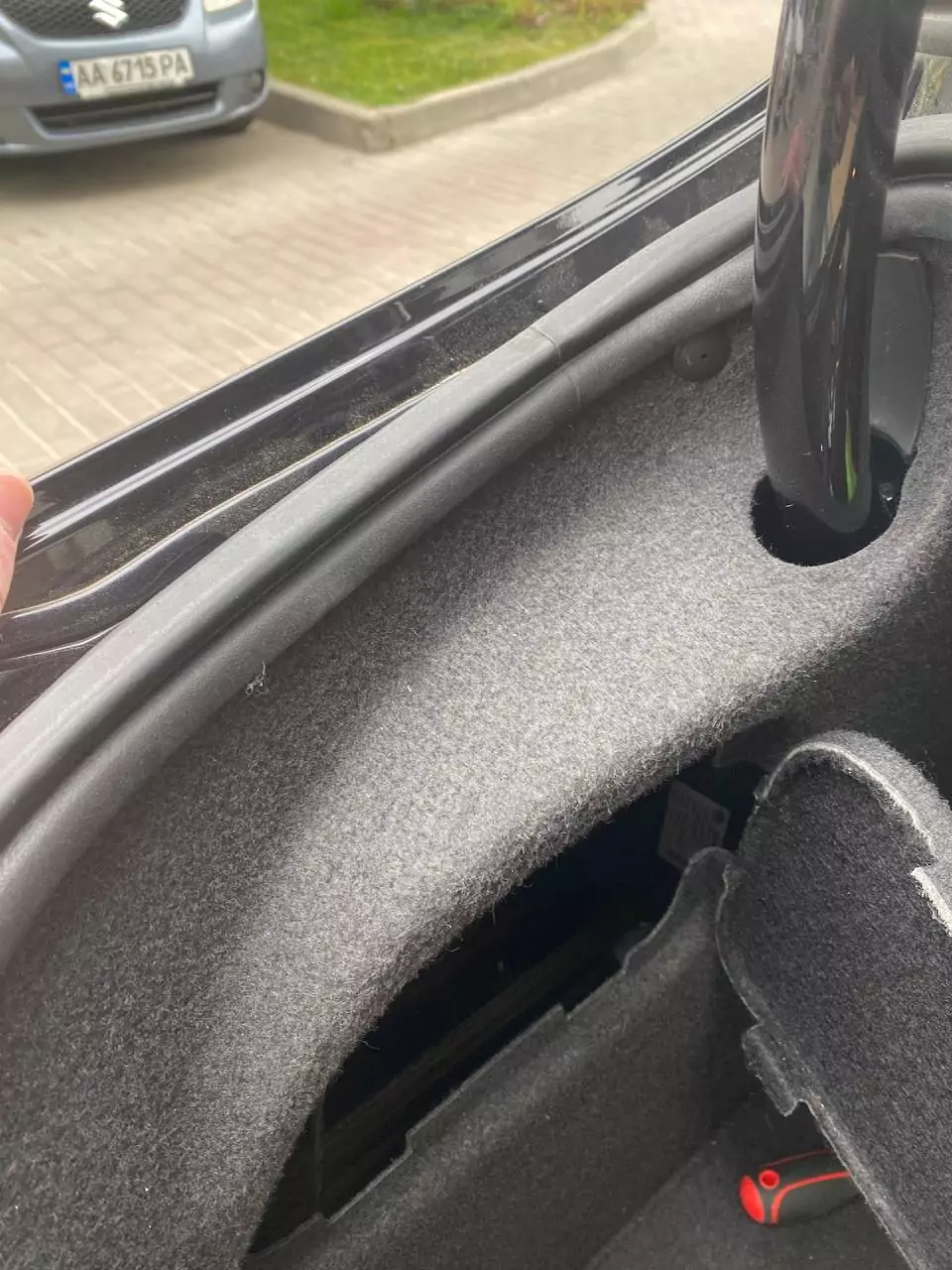

Зверху обшивка тр имаєця на кліпсах, їх треба ніжно знімати, бо вони старі, шляпки просто можуть відламатися

Публікація

Публікація

Публікація

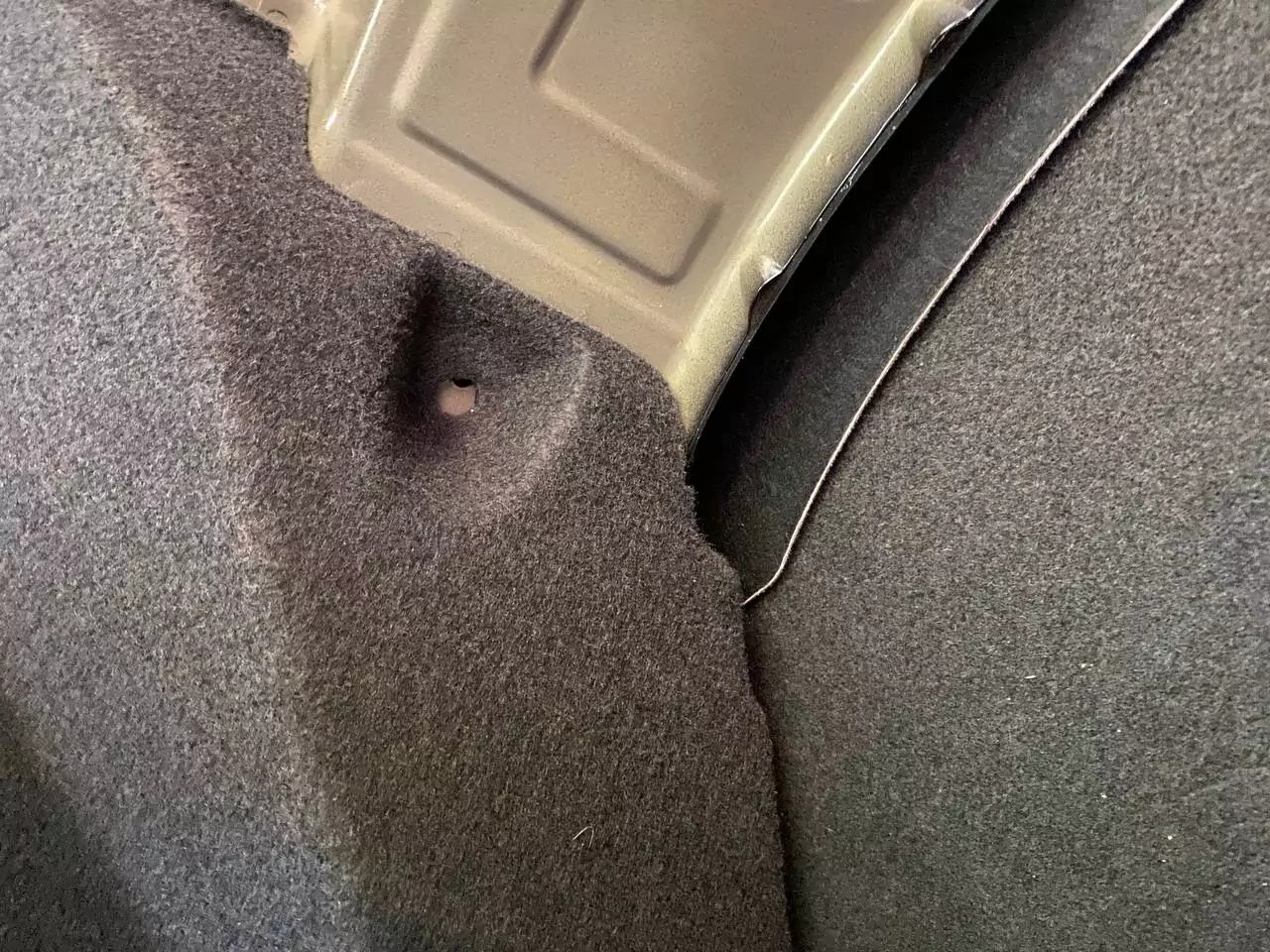

Знизу ж там під торкс шуруп (забув сфотаграфувати), його також відкручуємо і просто висмикуємо (обшивка додатково тримаєця на защелках)

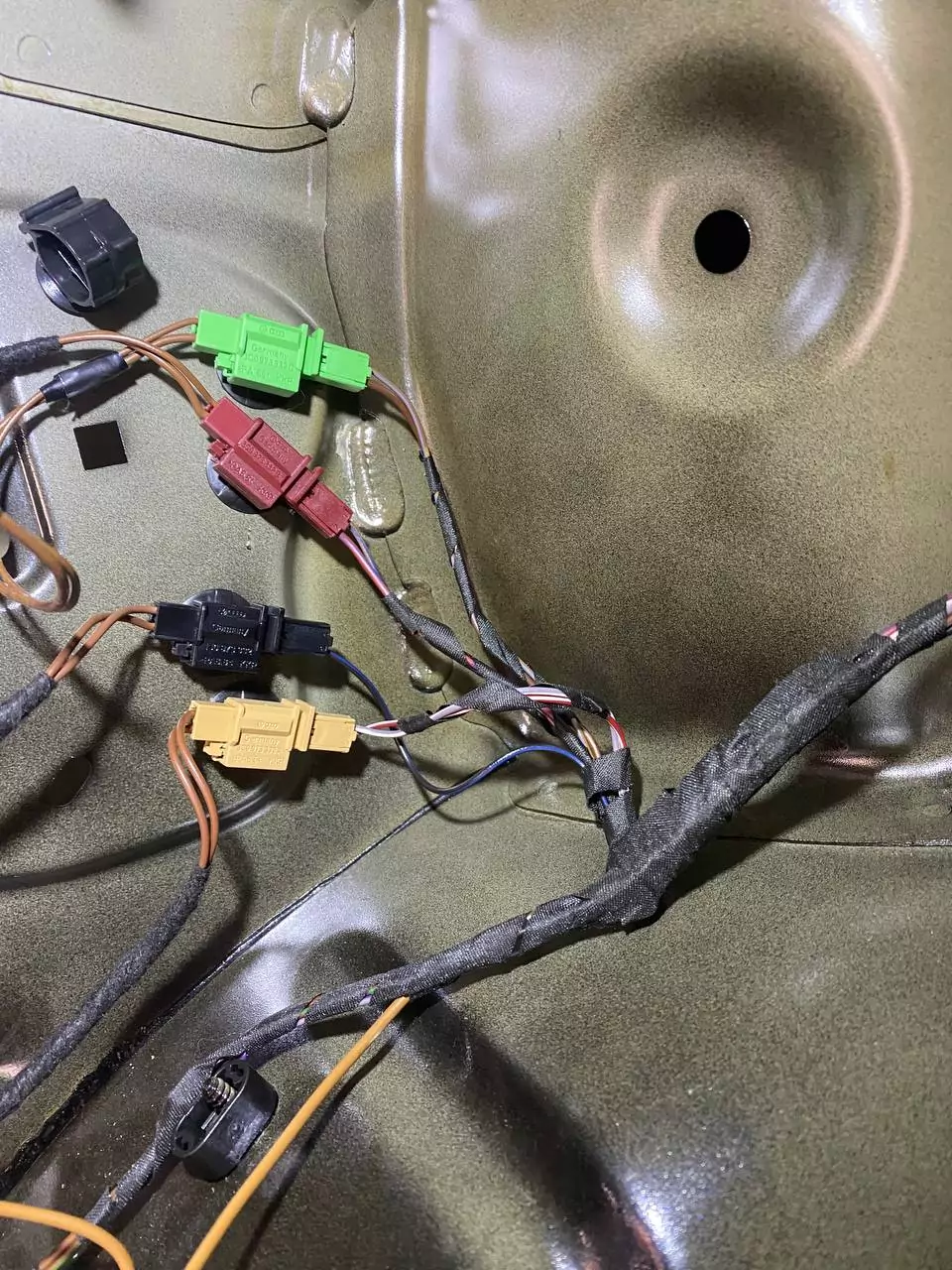

І бачемо нашу косу та конектори

Публікація


Красний - Багажник

Сірий - Лівий габарит

Чорний - Правий габарит

Зелений - Плюс загальний

Маса приеручена

!!!!ПЕРЕД ТИМ ЯК ШОСЬ РОБИТИ, ЗНІМІТЬ КЛЕМИ З АККУМУЛЯТОРУ!!!!!

Після того як ви відключили від конекторів, акуратно змімаємо обмутку, знаходимо місце проблемне і зпаюємо

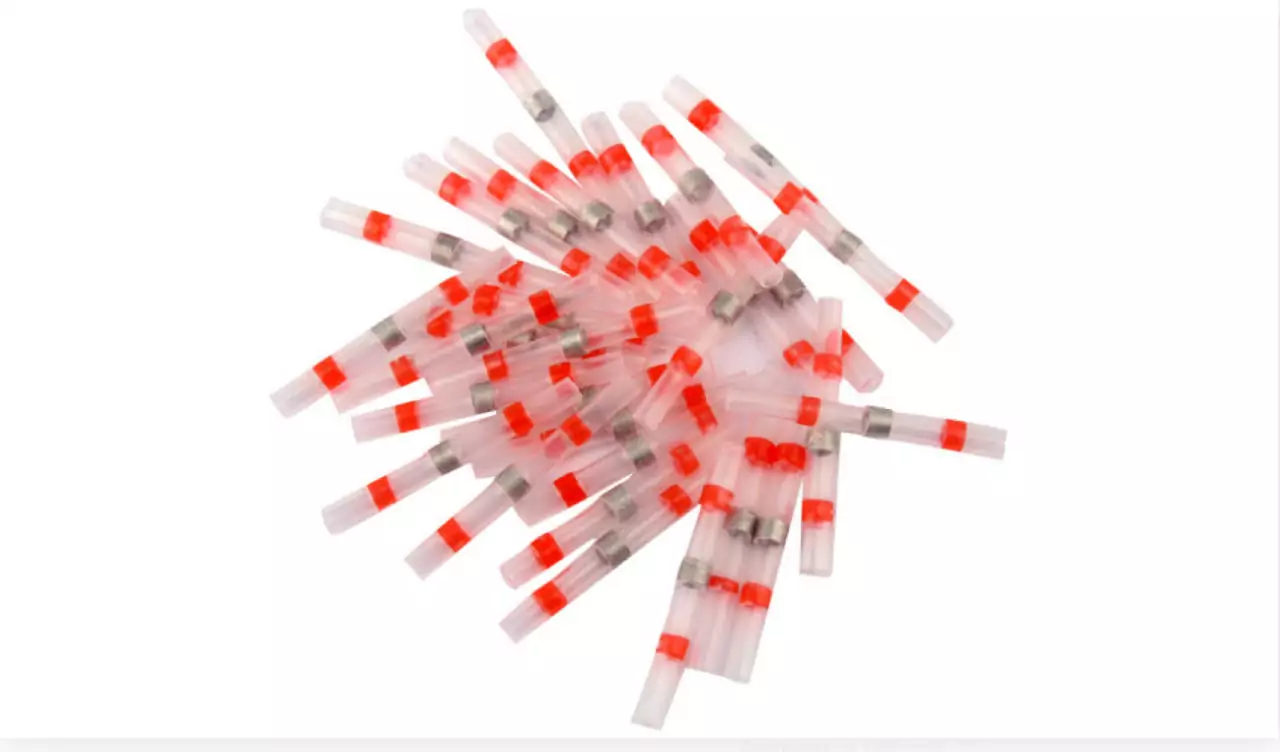

Паяємо чи паяльником чи термоусадки з припоєм

Виглядають так.

Публікація


Потім збираємо в обратній послідовності і радієм)

Публікація


Ну чи биремо і купляємо нову косу і міняємо

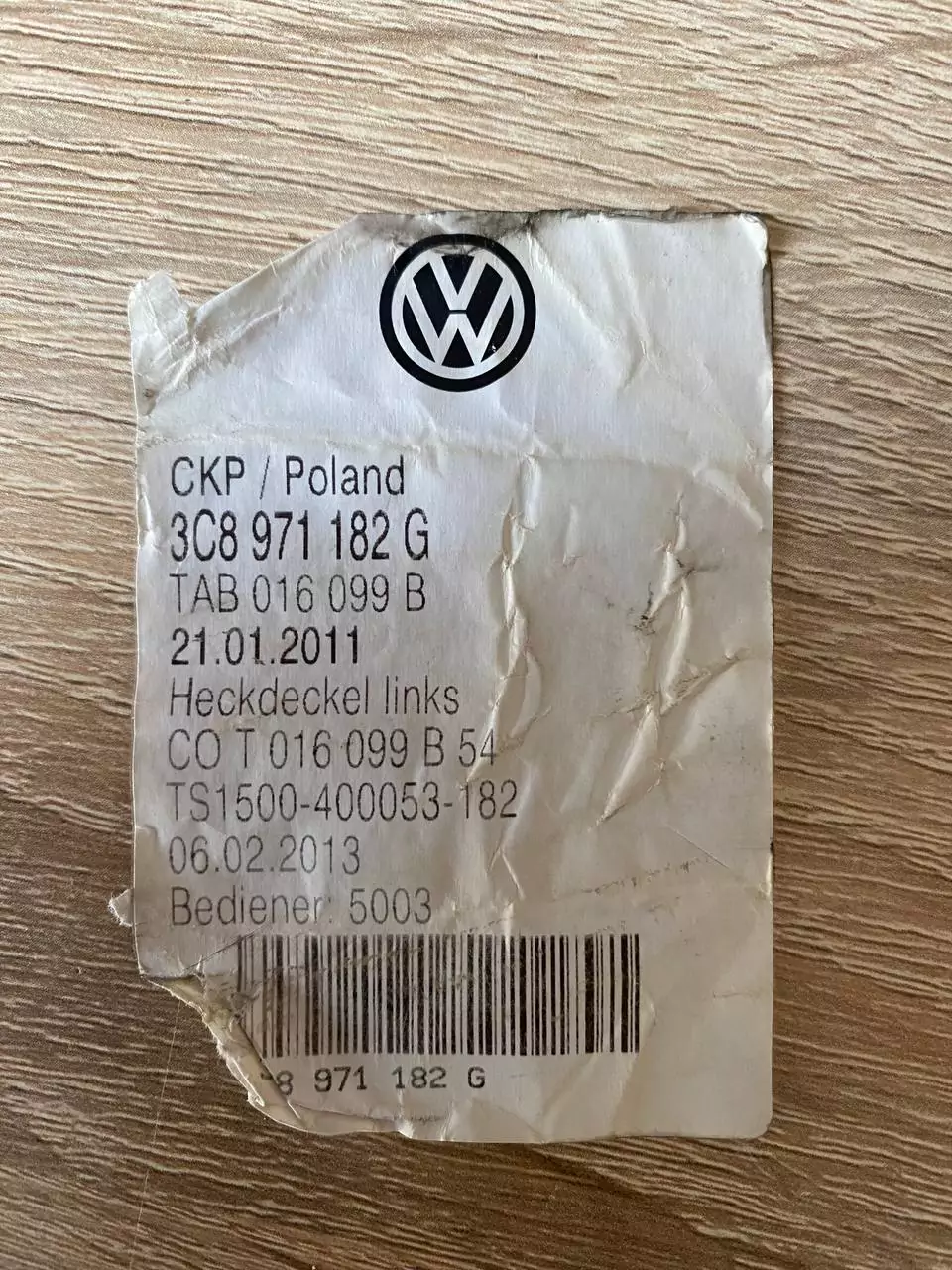

номер проводки

3C8971182G
3C8971182G

Volkswagen Passat CC I Restyling
