Як перевірити (Діагностика) Лямбда-зонд, датчик кисню. На Опель Вектра Б(x16xel)

Nicolai. Opel Vectra B. Діагностика

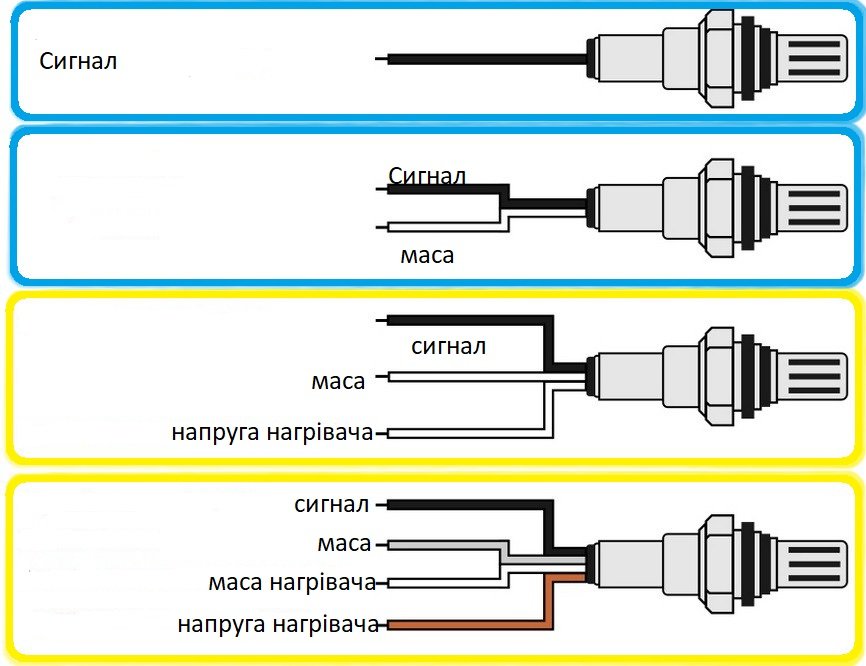

Постарався написати найбільш просто =) дуже деталного розбору не чекайте На Opel Vectre B x16xel дорест. (до 2000г.) Лямбда-зонд має один контакт =) То щоб його перевірити потрібно спочатку прогріти =) 1. Двигун має бути прогрітий! 2. Тримаємо 2500-3500 (~3000 краще) близько ~50-60+ сек. 3. Чекаємо ~40 сек. 4. Дивимося Перевірка за допомогою тестера 1. Спочатку потрібно перевірити опорну напругу(температура не впливає, можна і на холодну =)) -Джерело опорної напруги стисло це- Постійна напруга яка йде от ебу на датчик. wiki:Джерело, або генератор, опорної напруги (ДОН) — базовий електронний вузол, що підтримує на своєму виході високостабільну постійну електричну напругу. Продовжуємо =) Опорна напруга вимірюється через сигнальний провід =) У одно-контактних складнощів немає =) він і є сигнальним Фото для загального розуміння розпіновки , є також 5,6 пінові то вже шдк -Якщо у вас є нагрівач теж перевірте його, замикання не повинно бути =) в режимі вимірювання опіра (~0.1) У вузькосмугового лямбда-зондах по сигнальному дріту всьо однаково (на старих авто) Опора напруга на опелях 430-470mV (0.43-0.47V) , в середньому ~0.45V. На ваге 0.4-0.5V , загалом не знаю там дивіться гугл на допомогу =))))) Як перевіряти : 1.1.включаємо запалення 1.2. "+" на сигнальний дріт , "-" на масу куди завгодно =) 1.3.Дивимося =) 1.3.1 Є ? - продовжуємо =) к пункту 2 1.3.2 немає напруги ? 1.3.3 перевір тестер =) 1.3.3 шукати де втратили напругу =) "можливо що завгодно =)" 1.3.4 перевірити на роз'ємі ебу 2. Прогріваємо. (лямбду не забуваємо підключити на місце) 2.1. Підключаємо тестер "+" к сигнальному дроту (Протикати голкою провід не потрібно =) а то пишуть деякі ... "-" на масу. =) Найголовніше щоб сигнальний провід не закоротив ні з масою ні (якщо більше 1 проводу) нагрівачем лямди =)... 2.2.Якщо і далі бачимо опорну напругу, то лямбді вже не допомогти. 2.3.Можна трохи підняти обороти(~1500), напруга має стрибати приблизно 0.1(0.2)-0.9V, діапазон можливих показників 50-950mV. 2.3.1. Колибатися показання повинні не менше 1 разу (чим швидше тим краще) в секунду на хх, при підгазовці частота підвищується =) 3. Можна взяти промити лямбду, але ця справа безпонтова =) 4. Купити нову лямбду =) і подивитися як вона працює або позичити в друга =) 5. Дуже рекомендую! Більшість витрат чи не стабільна робота двигуна на вживаних машинах не в одному датчику, а як мінімум у парі =) то рекомендую перевірити всі датчики і тільки тоді, можливо, почнете дбайливо і економно їздити !=) *У мене була витрати пального під 15-20л. заміна лямди, ще чищення форсунків (2 з них поміняв) еще чистий впуск (егр не глушив) витрата влітку ~10л(акпп). при активній їзді (крутив двигун до 3.5-4.2т.) То за вартості пального якщо лямда викликає сумніви то краще її замінити, затягувати сенса нет =) Перевірка за допомогою діагностики OP-COM (у опелях) Можна там і подивитися свідчення, там теж у V. і зрозуміти можна, аналогічно до показань тестера, але набагато простіше подивитися і інші датчики =) то рекомендую купити OP-COM ) Також можна побудувати графіки, записати після отримання файлу зберегти та розшифрувати =) З того, що знаю ось є сайт (білоруський) реєструєтеся і закидаєте файл, там розберетеся =) http://opcom.avtodiagnostika.by/index.php Файл запису, приклад (мій) https://anonymfile.com/dqQo6/livedata-1998vectra-benginex-16-xel202301121236.csv Bosch F 00H L00 311 через 2 р. (12т.км.) У програмі переходьте на вкладку датчики і там десь буде кнопка запис =) можна проїхати і після подивитись =) По графікам обчислюється швидкість зміни , якщо ця зміна буде довшою за ~120ms. то датчик хворенький, поганим відгуком... наслідки як збільшеня витрат палива та зниження динаміки автомобіля, а підступ у тому що система самодіагностики її не зафіксує Так-то в ідеалі було б вміти іспользувать осциллограф (мотор тестер) але про нього щось писати безглуздо, я его даже в живую не держал никогда (на момент 12.01.2023) =) *Приблизно все =) на будь-які косяки, а вони тут є точно, буду вдячним =))))
