"Оживление" ДДВГ — датчика давления выхлопных газов!
Всем привет и лучшие пожелания!
Читаю статьи здесь, на Драйве, а так же комментарии в "Техничке" и "Анлиме" вайбер чата "Меган клуба Украины", и попадаются сообщения и статьи про проблему "красной трубочки".
Но в основном эта проблема бывает у машин с мотором 636 и его клонами. А у меня — 836-й. И датчика диференциального давления на сажевом фильтре на наших моторах нет. Но…
Красная трубочка все же есть!
И подходит она к датчику давления выхлопных газов. В программе Торк, да и в Пирене он называется — PR636 Давление на входе турбины. И должен измерять давление выхлопных газов на входе турбины. А так же это же давление будет перед катализатором и сажевым фильтром.

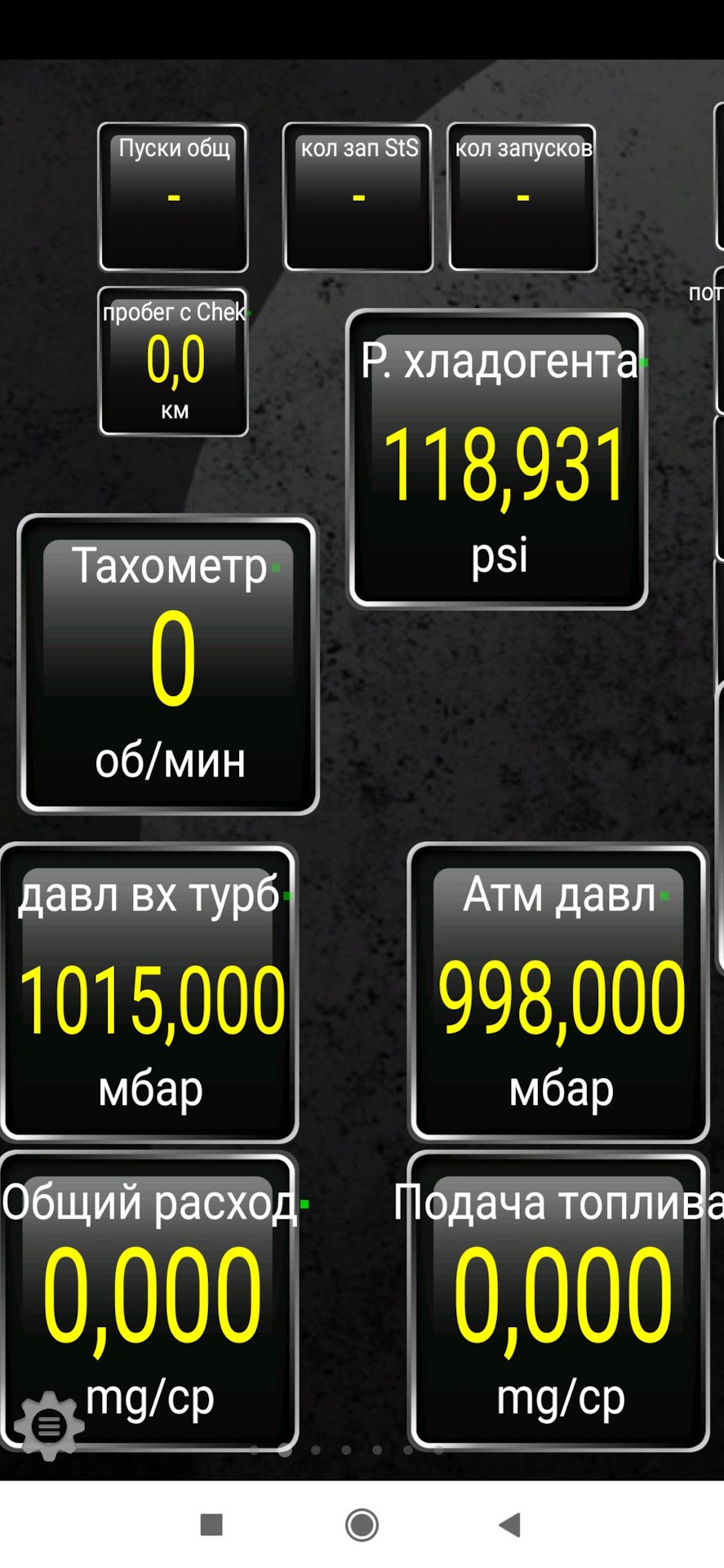

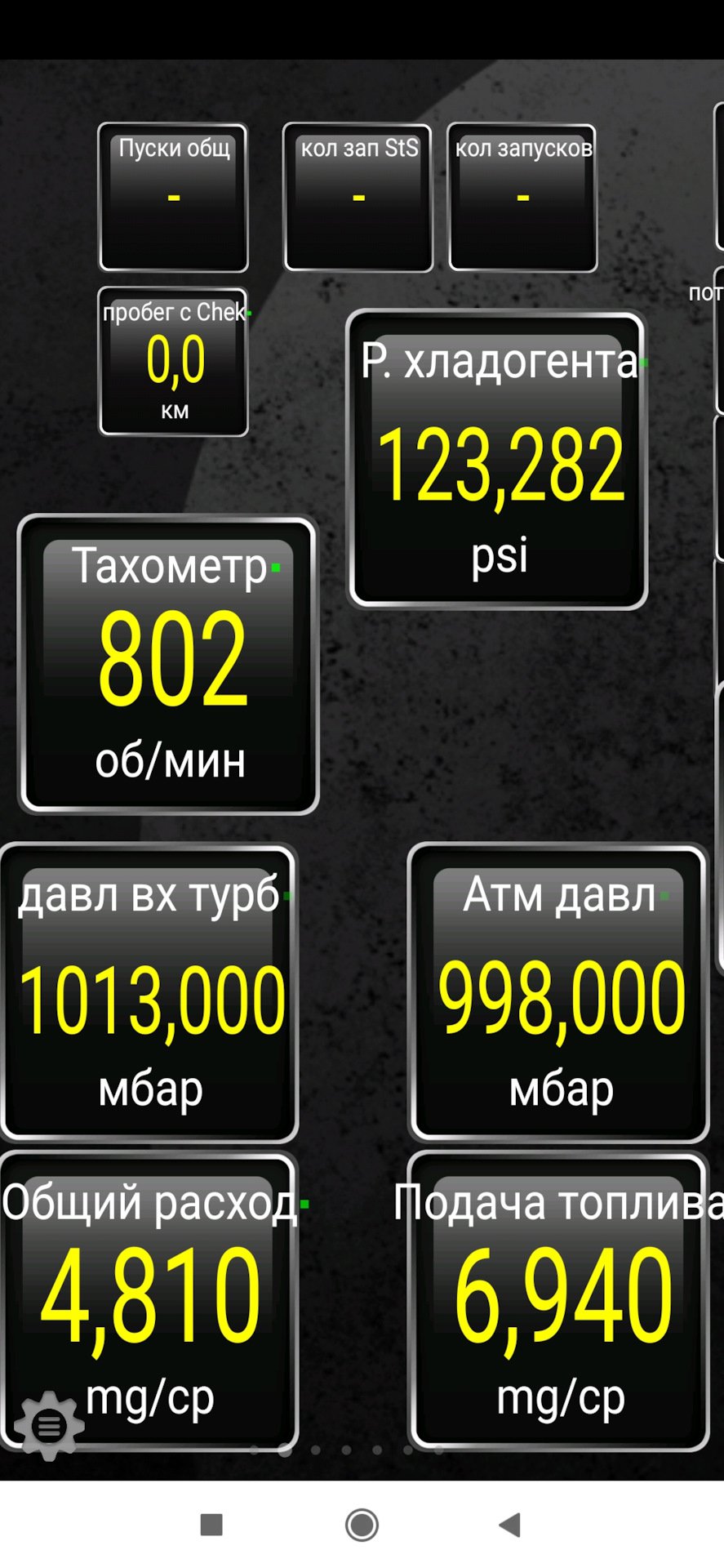

Я вывел этот датчик на один из экранов программы торк. И что я наблюдаю? А то что этот датчик все время показывает 1013 мбар. Причем не важно какие обороты — холостые, средние, высокие. Стоит машина на месте или находится в движении.На заглушенном моторе могло показывать от 1008 до 1015 мбар. Но на заведенном всегда 1013 мбар!
Стало интересно — что ж такое и как же так?
При этом никаких ошибок ни на приборной панели, ни в Пирен — не было. Мотор работал как обычно.
Проанализировав подобные случаи ( а на драйве есть пару статей с похожими симптомами) я прихожу к выводу, что может быть три варианта — есть трещина в красной трубочке, неисправен сам датчик давления выхлопных газов, или забита металлическая трубочка, соединяющая выхлопной тракт с красной трубочкой.
Выбрал подходящее время и решил разгадать этот "рекбус"!
Что бы добраться до этого датчика на моторе 836 надо:
— отсоединить гофрированный патрубок от ДМРВ и от пластикового воздуховода до турбины и снять его;
— отсоединить пластиковый воздуховод от турбины (надо снять левое колесо и наощупь открутить два болтика головкой на 10), открутить гайку крепления этого воздуховода от клапана ЕГР; Убрать воздуховод, что бы не мешал:
— Разъединить металлическую трубу от турбины к интеркулеру, вынув пружинное стопорное кольцо;
— снять остаток трубы с турбины, вынув стопроное кольцо.

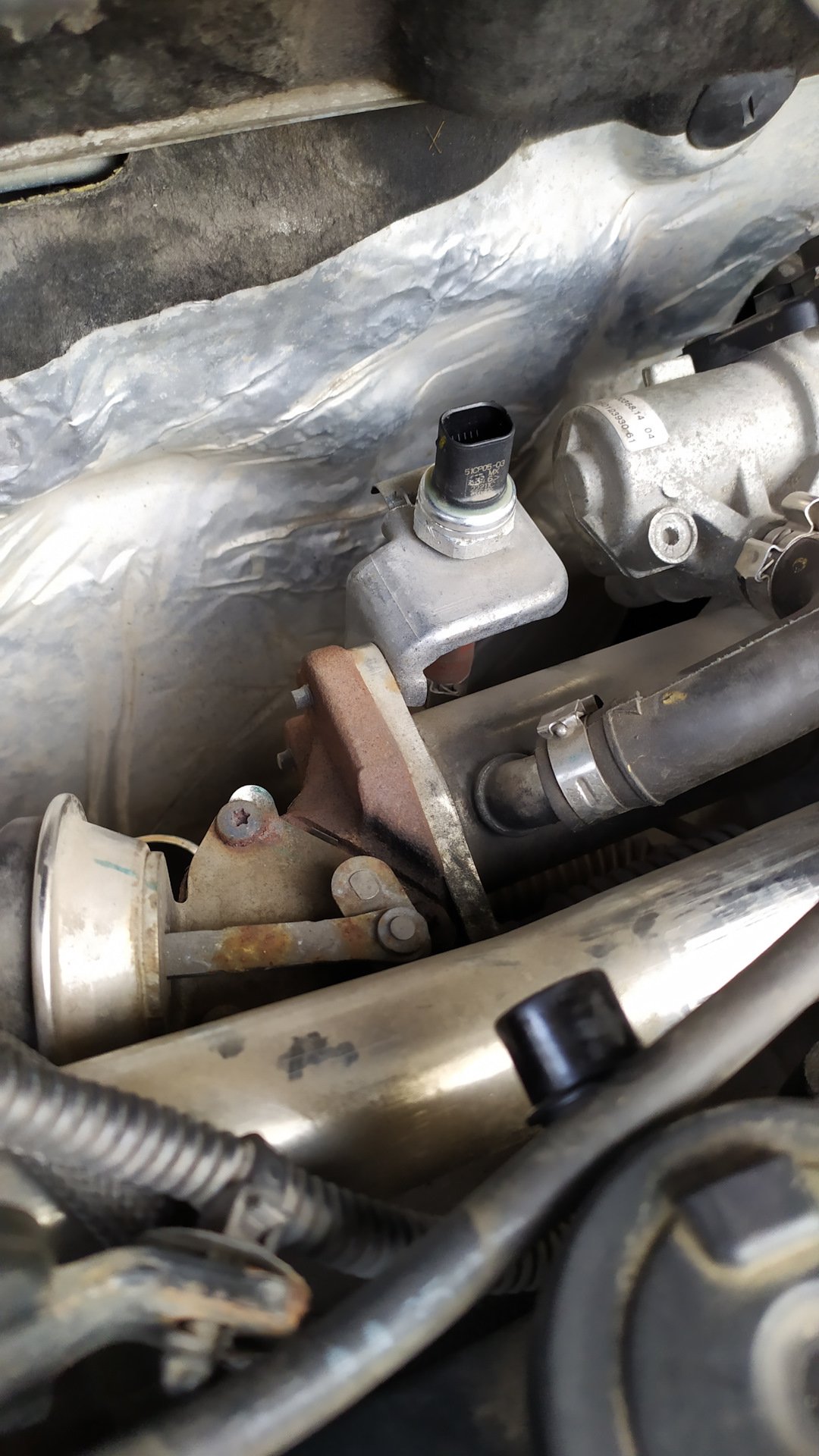

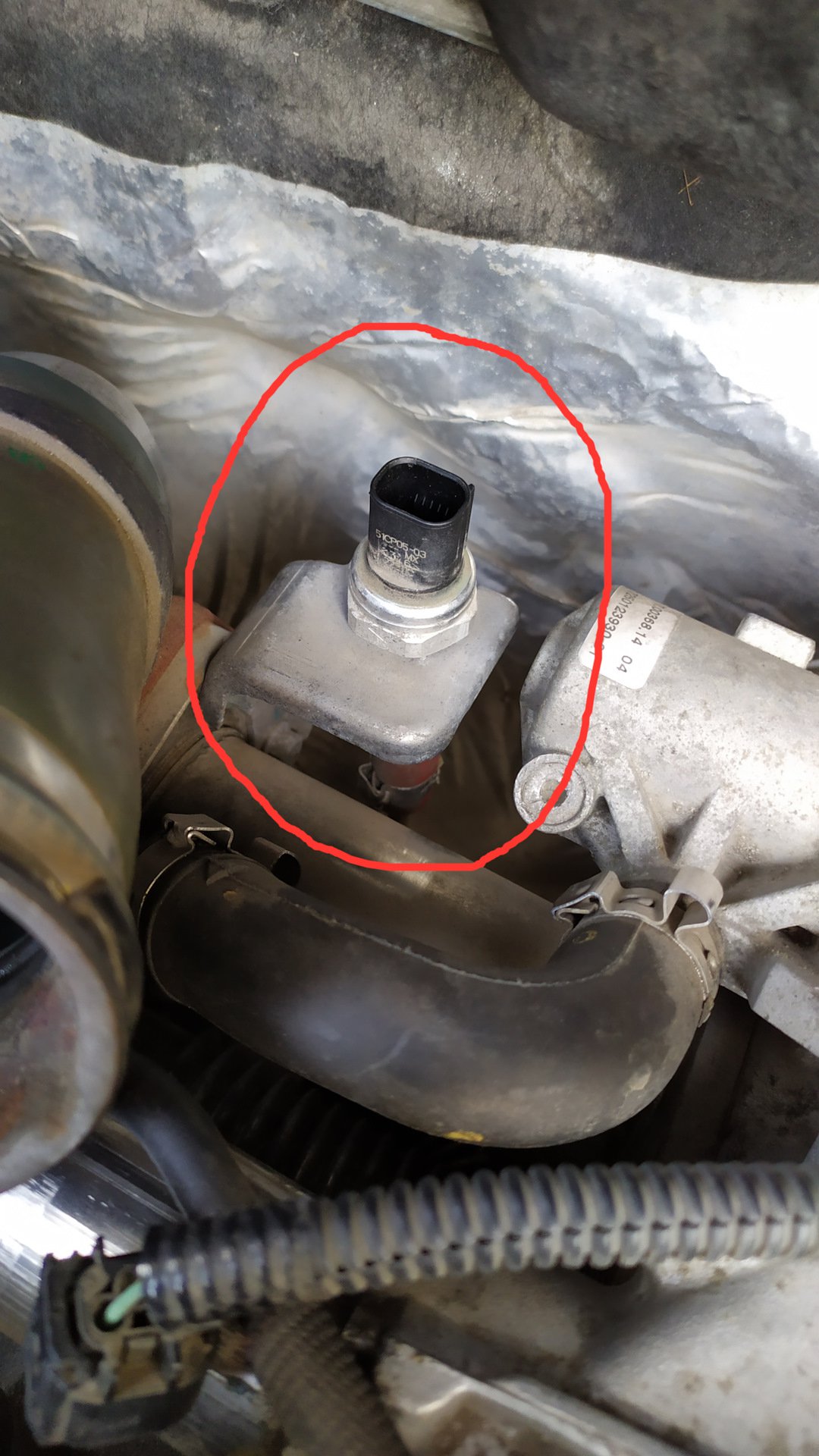

Вот теперь можно начинать работать с Датчиком давления выхлопных газов!

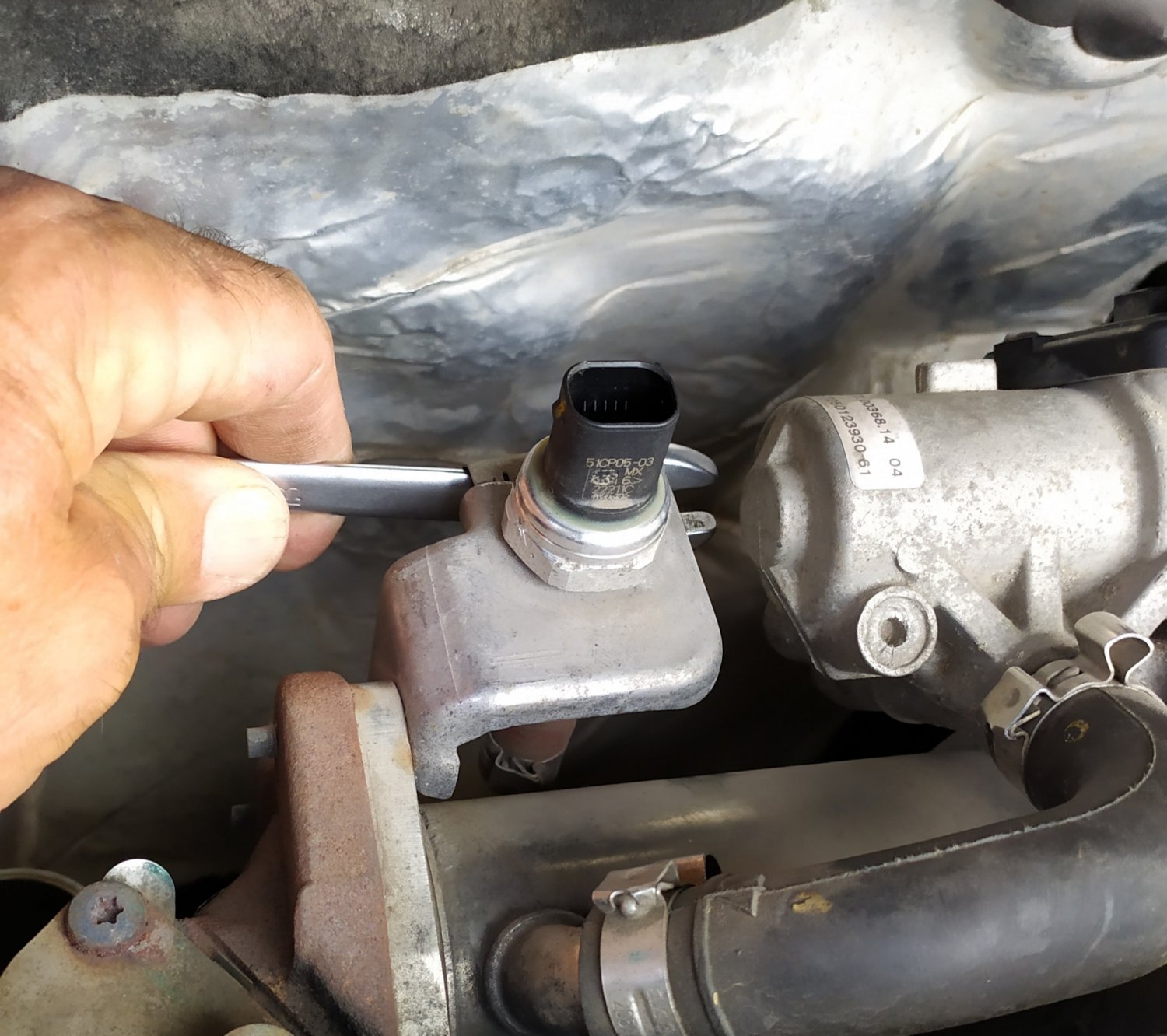

Как известно из статей на Драйве, этот датчик крепится на кронштейне с помошью специальной пружинной пластины. Так как этот датчик никто с рождения машины скорее всего не трогал, то снять эту скобу просто так не получалось поначалу. Но применив специнструмент в виде гаечного ключа 8х10 "не по назначению" — скоба поддалась и вышла.
Очень хорошо, что сверху на трубочке стоял пружинный хомут. Сжав этот хомут пассатижами — датчик был вынут из красной трубочки и подвергнут досмотру.

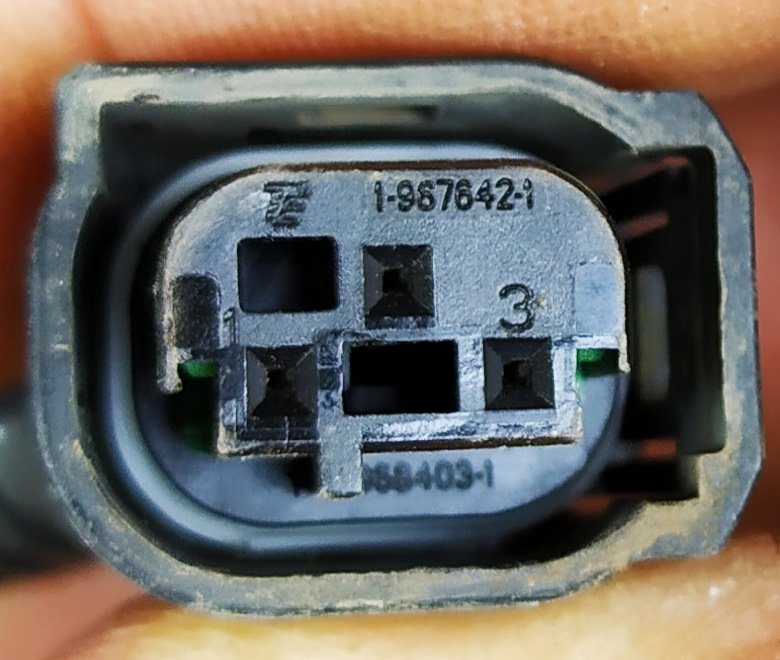

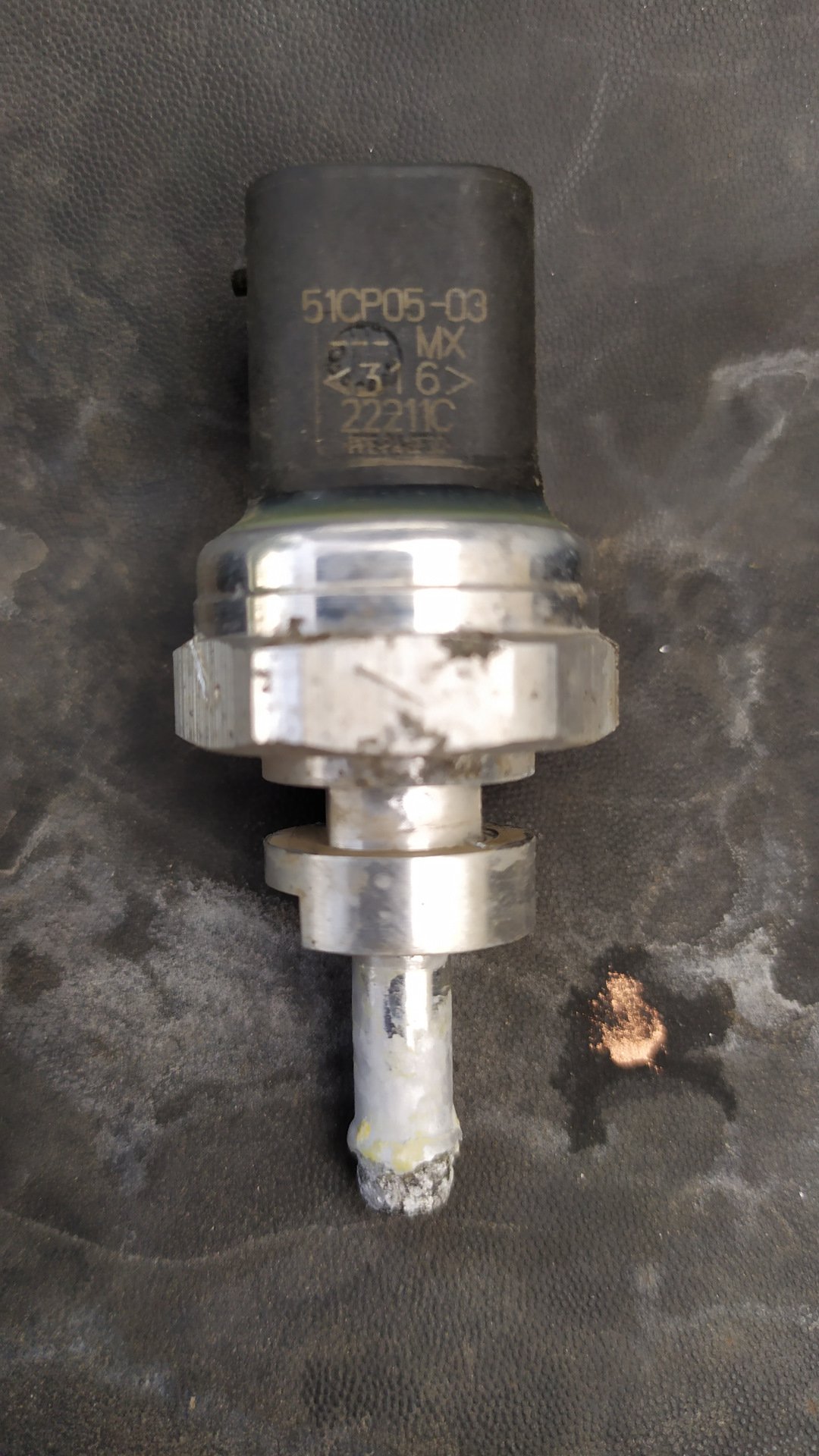

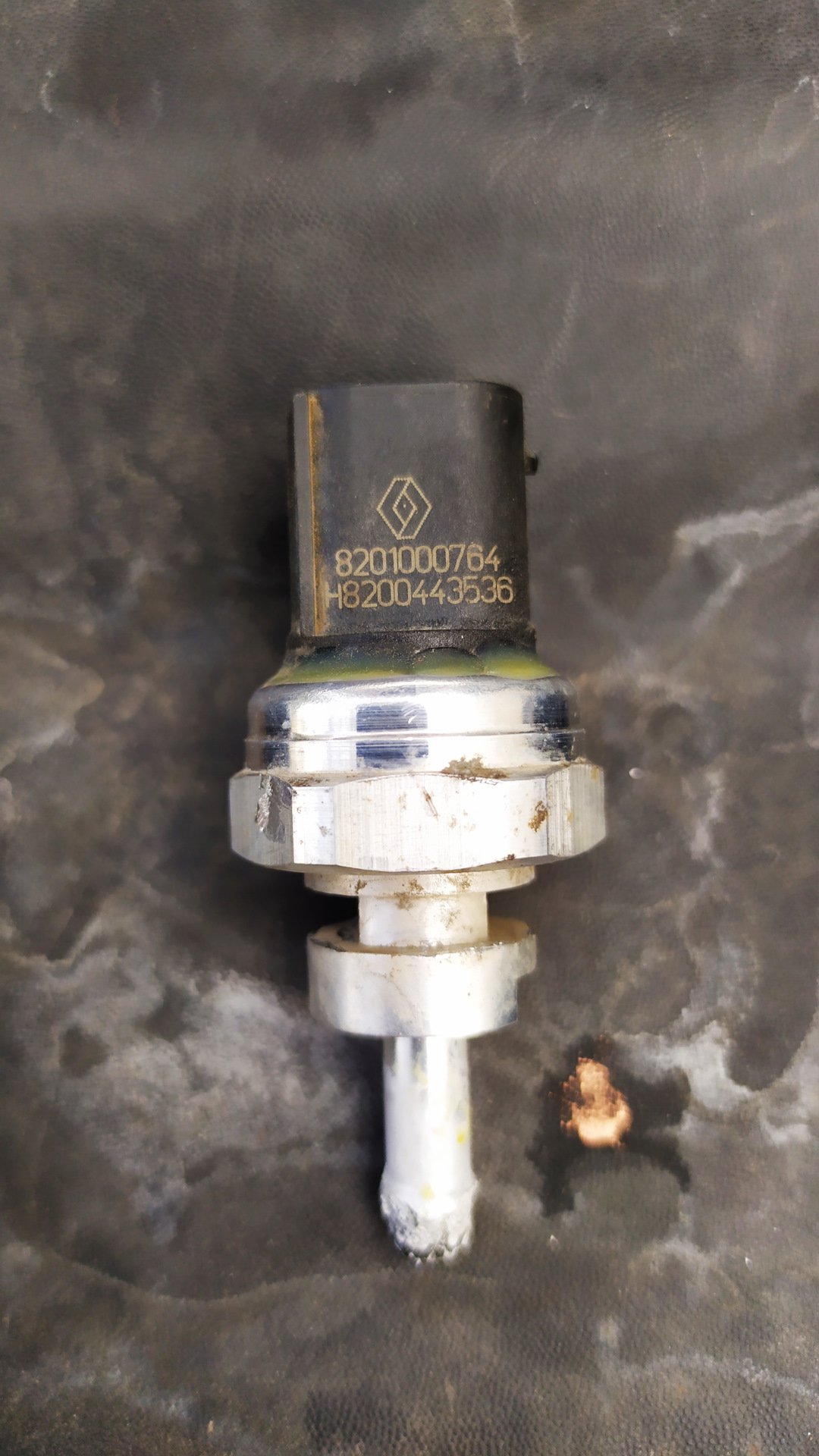

Датчик оказался с номером 8201000764.

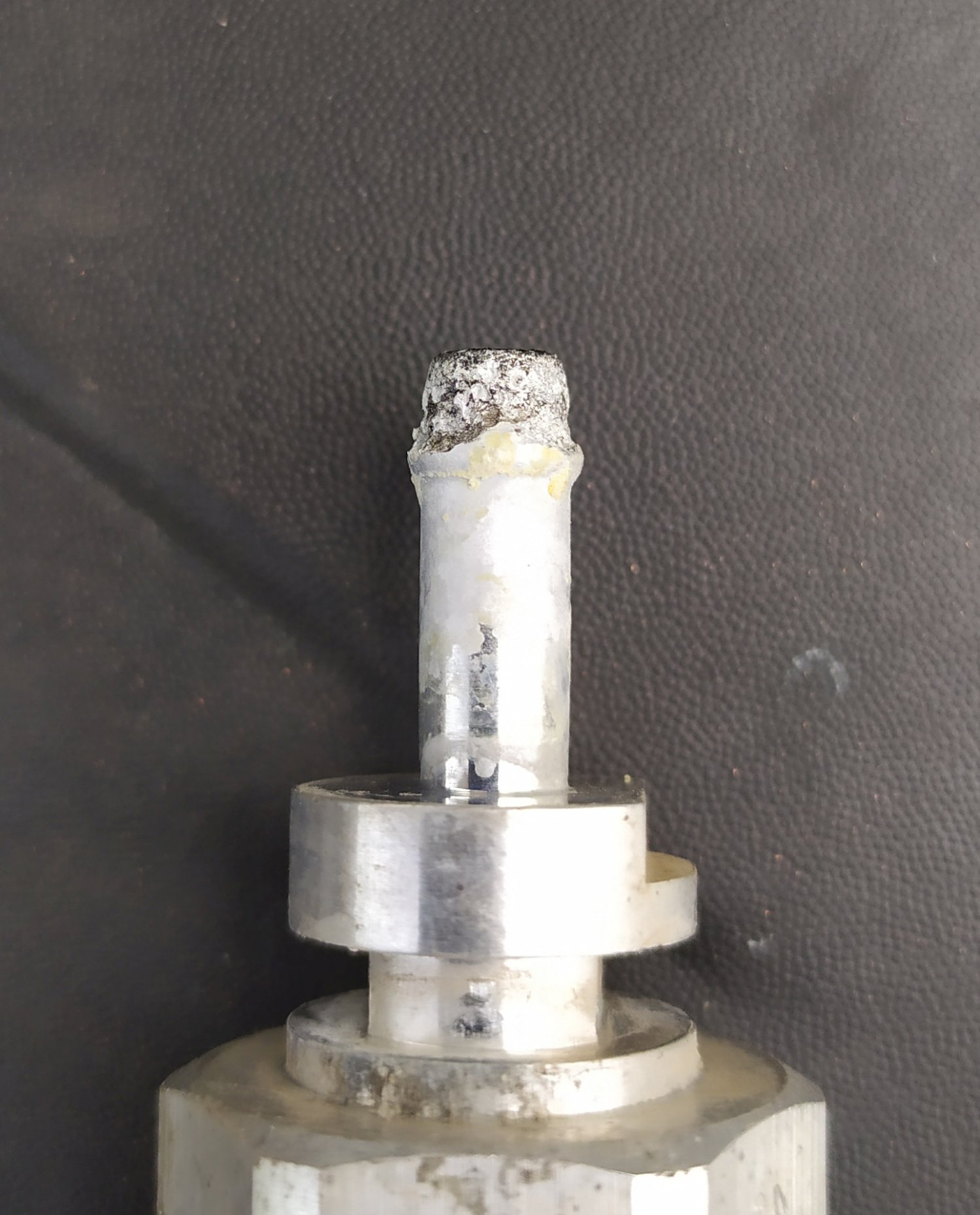

На входе датчика, на трубке есть небольшая коррозия.
Подсоединил к датчику длинную силиконовую трубку подходящего диаметра.
Включил машину в сервисном режиме, запустил Торк, что есть силы подул в трубочку.
И, О, чудо! Показания давления с датчика изменяются! Ровно на столько, насколько я дул в трубку…
Замечательно! Значит датчик исправен!
Но тогда, следовательно, забита металлическая трубка к выхлопному коллектору. С помощью товарища попробовал завести мотор, что бы проверить — будет ли с красной трубки идти выхлоп. Но при отсоединенных всех этих трубах и трубочках мотор схватывался, но тут же глох. И никакие выхлопные газы в трубочку не выходили…
Ну что же… Раз уже пол-дела сделано, буду продолжать. Что бы найти, где находится заветный болт, крепящий эту трубку, пришлось напрячь всю фантазию и использовать все возможности своих "пальцометров". Так как находится он за двигателем и вся дальнейшая работа проходила наощупь. После несколькох неудачных попыток, с использованием нескольких различных систем воротков, головок, удлинителей к ним — все таки удалось открутить головкой на 13 этот болт. И вытащить эту чудо-трубочку на свет божий!

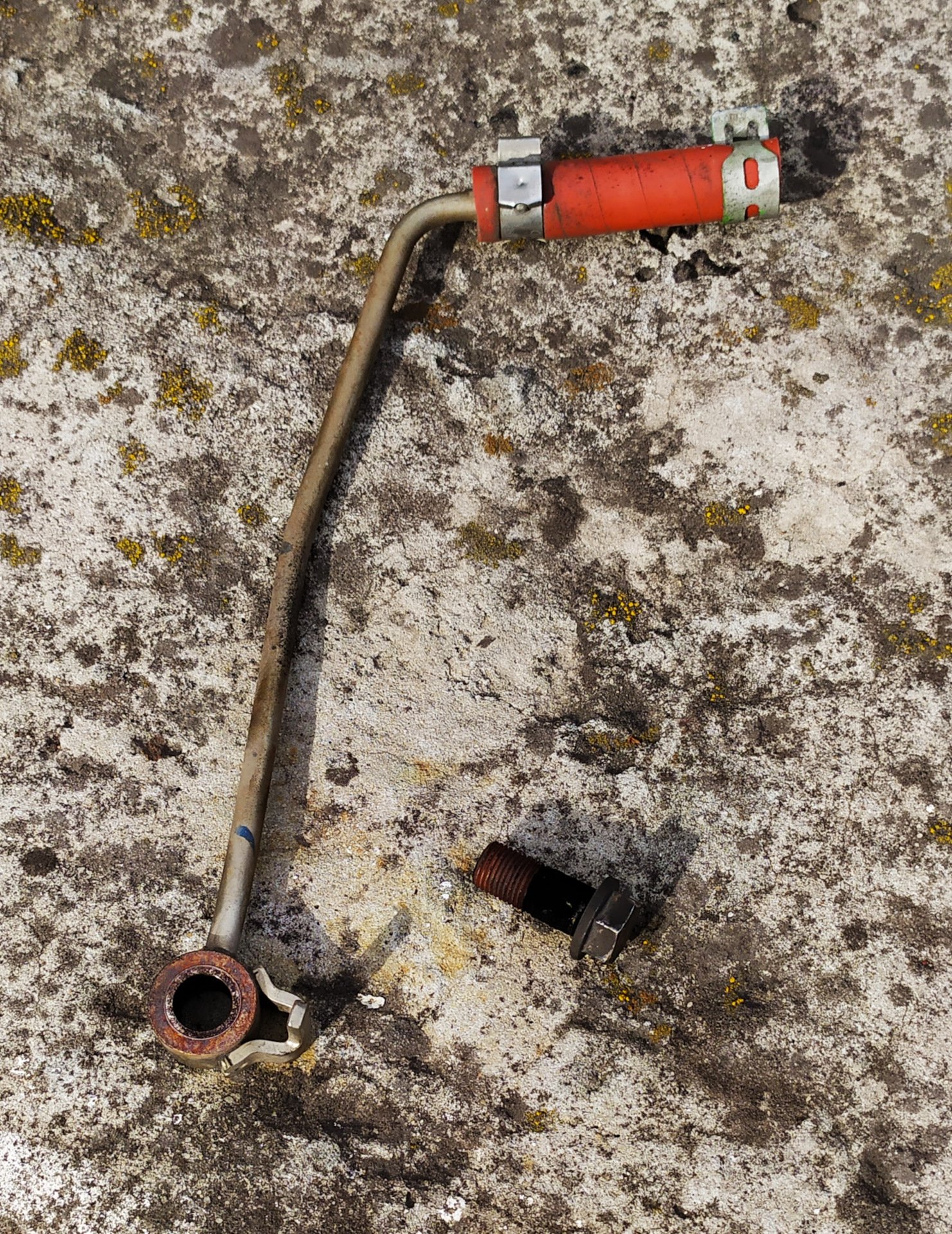

Ну что же, совершенно верно — трубочка напрочь забита! Так как не было очистителя карбюратора или очистителя ЕГР, то залил внутрь трубочки очиститель тормозов. Какой-никакой, а тоже растворитель.
Попробовал прочистить стальной проволокой — сразу не пошло, так как трубка имеет изгиб, и на втором конце, там где болтом прикручивется стоит специальная шайба с отверстием. Но после нескольких попыток все же удалось направить проволоку внутрь трубочки. Проволочку покачивал, немного поворачивал, двигал взад-вперед и подливал растворитель. И в один момент черный растворитель потек с другого конца!
Ура! Дно пробито!
Пролил до чистого, При этом двигая проволоку внутри трубки.
Ну вот почти и все… Осталось только все собрать как было… А уже и притомился, и руки содранные болят…
Наиболее сложным оказалось прикрутить эту трубку на место. Болт, который ее крепит — с мелкой резьбой. И долго не хотел попадать в ответную часть резьбы. В конце-концов получилось. Завернул пальцами сколько смог, а дальше надо головкой с трещоткой закручивать. А так как болт находится за мотором, и снова все делаешь на ощупь, и головка болта минимальной высоты, то все это не просто.
Но с 10-го раза получилось!
На сборку всего остального потрачено несколько минут.
Все собрано, можно заводить. Но для начала просканировал Пиреном все блоки на ошибки. В блоке впрыска были, конечно же ошибки, ведь я пытался завести мотор с разобранным впускным трактом. Эти ошибки я благополучно стер.
Завожу. Все Супер!

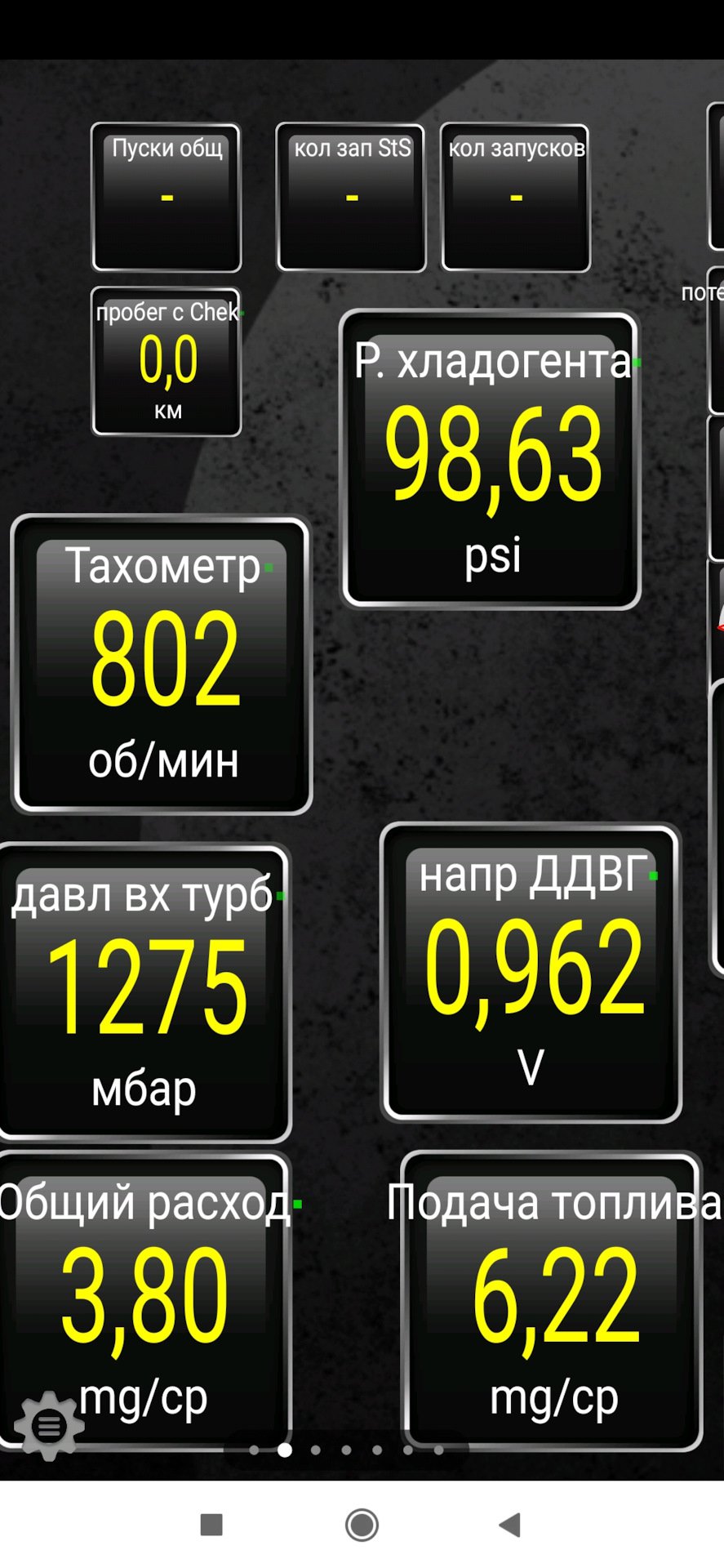

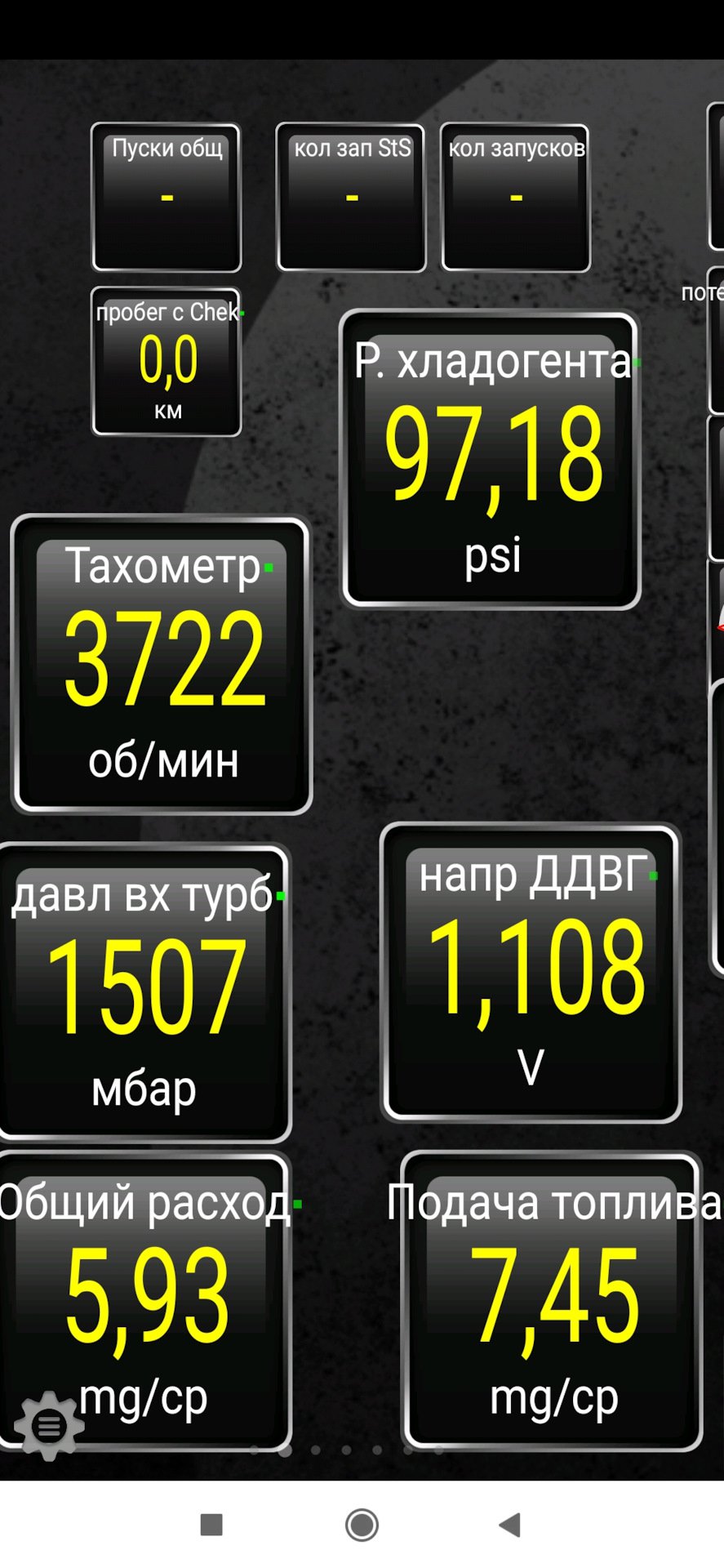

Теперь датчик давления выхлопных газов показывает разное давление в разных режимах работы двигателя!
Как это отразится на работе Других узлов и блоков — пока не знаю. Возможно изменится расход, возможно изменится режим вычисления количества сажи в Сажевом фильтре и режим регенерации…
Будем посмотреть!
Как только появятся какие-то результаты — обязательно напишу.

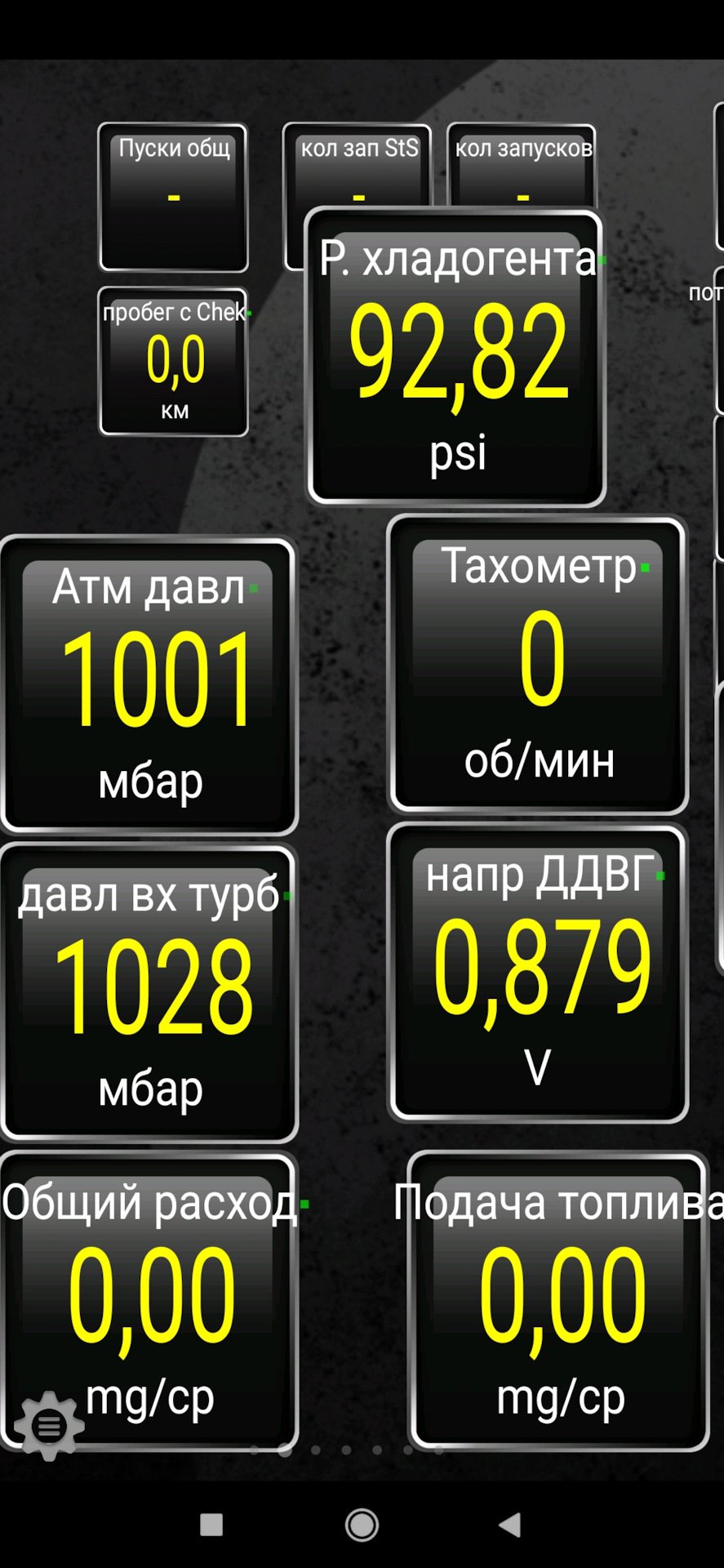

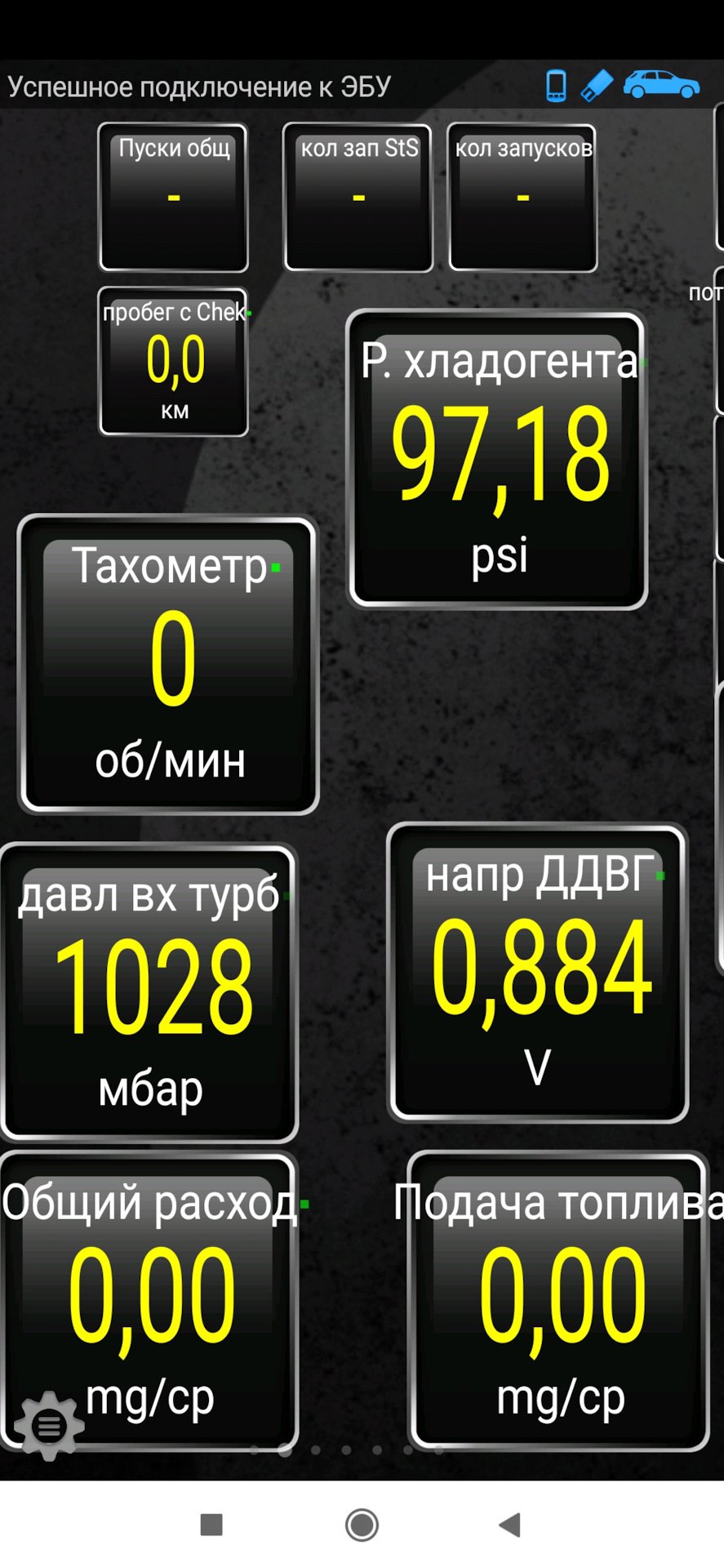

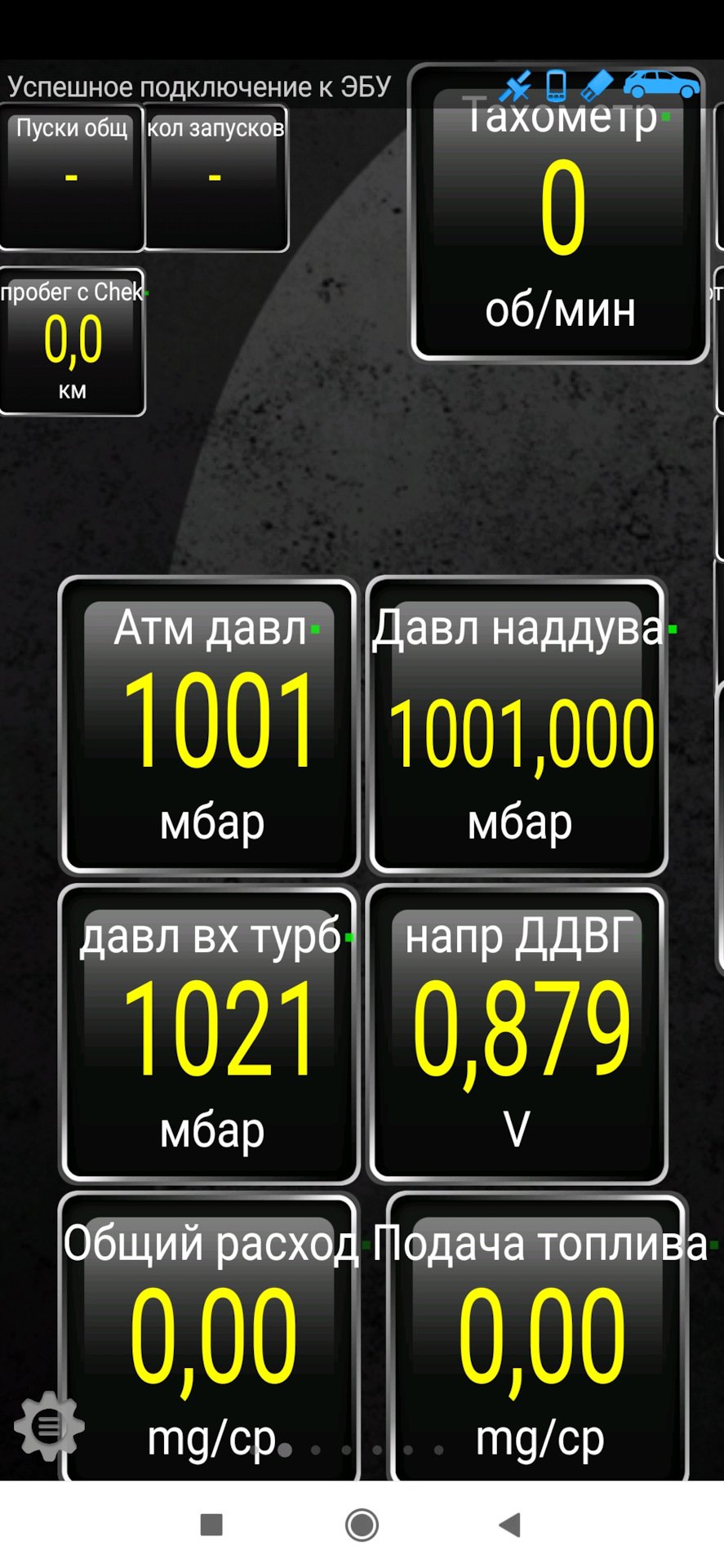

P.S. Обратил внимание, что на заглушенном моторе давление на входе в турбину(датчик ДДВГ) на 20 мбар выше, чем давление на датчике атмосферного давления PR035 и на датчике давления наддува PR041.
Хотя по сути они должны показывать одинаковые значения.

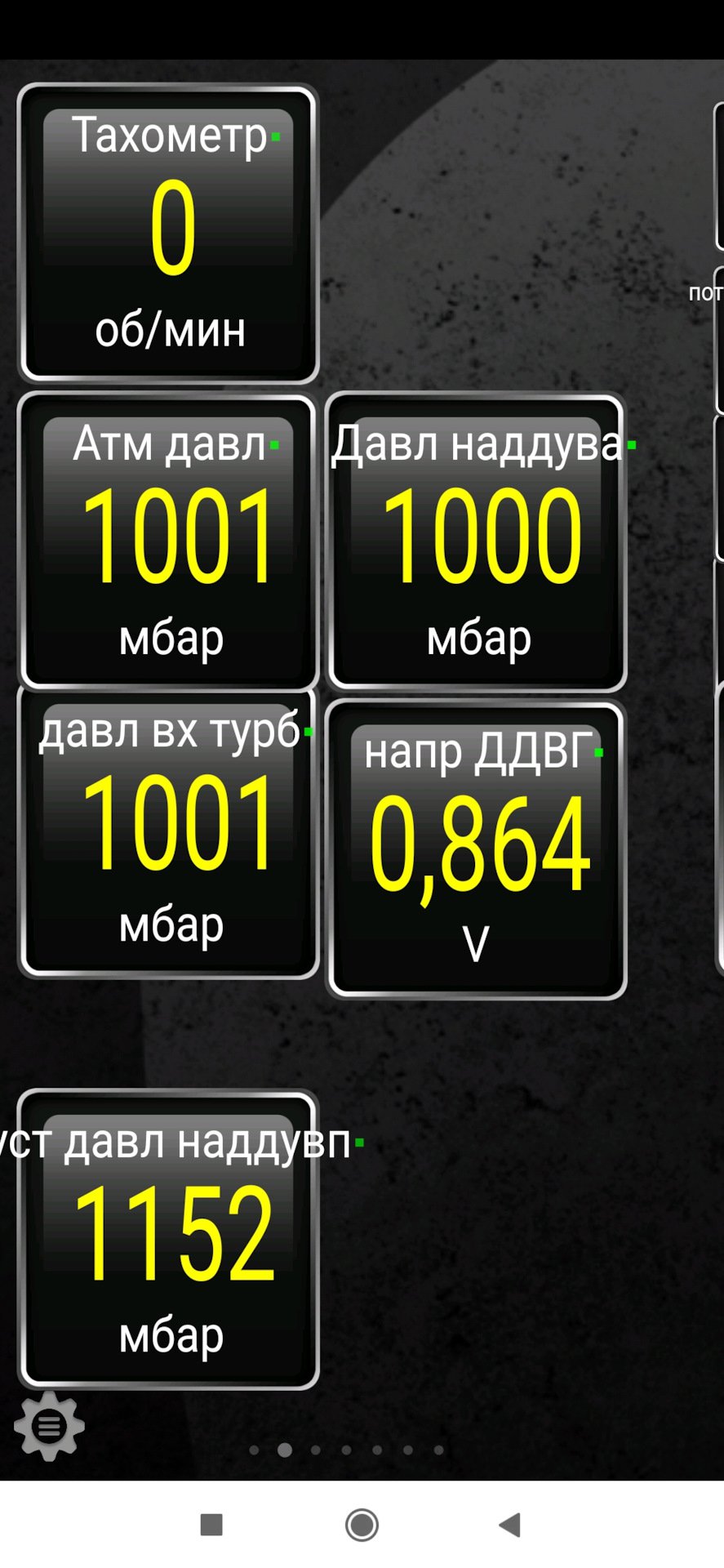

Но через пару дней утром забирая машину со стоянки, и проверив Торком эти давления увидел что они практически одинаковые, разница 1 мбар.
Всем спасибо за внимание! А отдельным участникам Меган клуба Украины персональная благодарность за информационную помощь и поддержку!
