Поворотный механизм сидений своими руками!

✌🏼

Хочу поделится опытом изготовления «крутилок» сидений!

Нужда разворачивать сидения появилась вместе с желанием собрать салон под мультиван 2 (по крайней мере сидения по типу второй генерации)

Перелопатив интернет и Д2 в поисках вариантов поворотных механизмов наткнулся на пример изготовления из диска здоровья, этот пример и натолкнул на мой вариант! И так…

Купил у соклубника две тумбы, купил два сидения (в Польше ) и обратился к соседу за помощью (работает на трансформаторном). Описав ему что придумал, сказал -сделаем)

Ну и понеслась

Берём четыре листа метала толщиной 5мм (я думал брать 3, но сосед решил должно быть надёжно 😁) фрезеруем на листах канавку 2-3 мм радиусом +/- 320мм

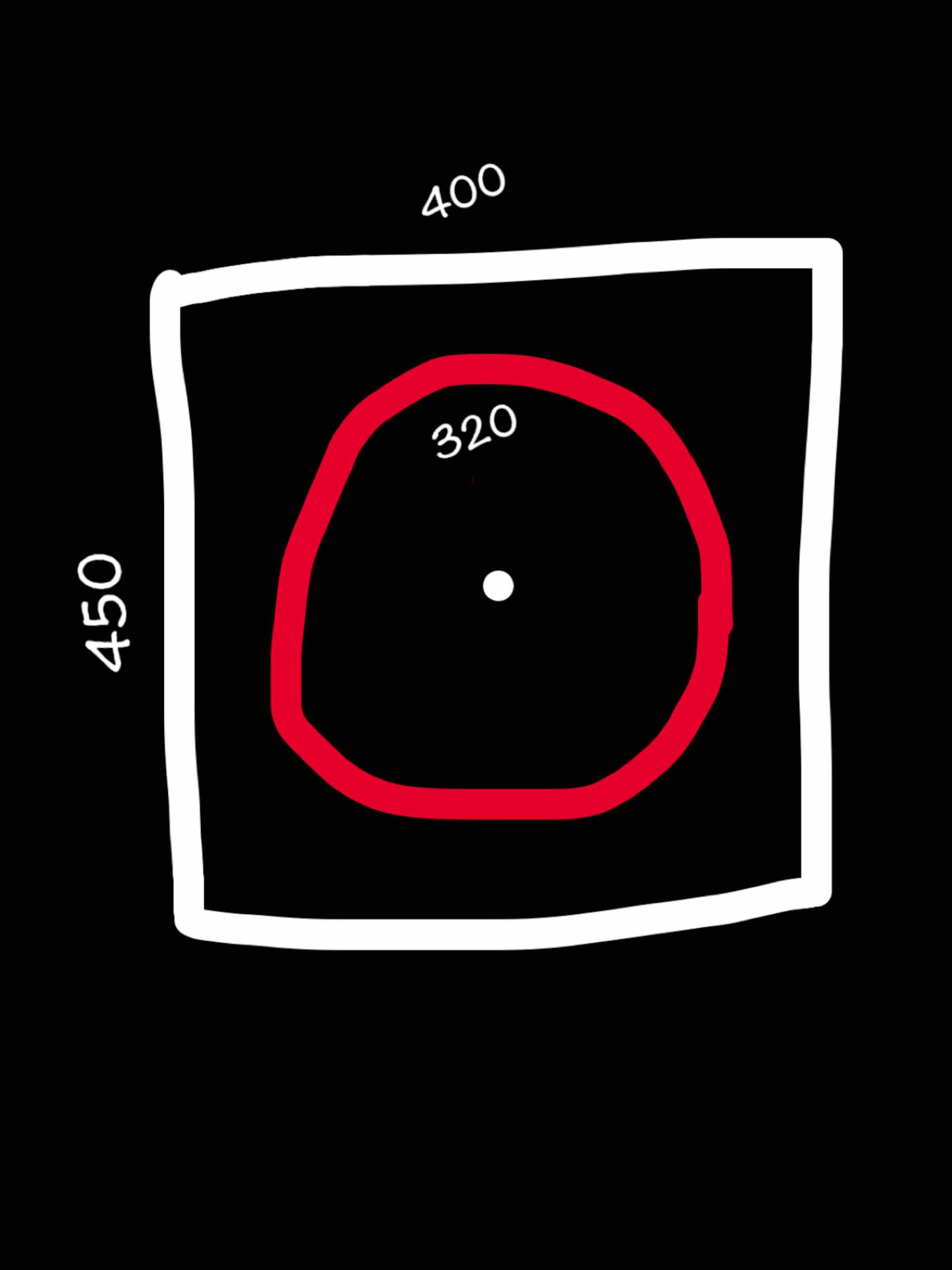

Размеры пластин! (400/400мм размер тумбы, но ширина сидения 450мм по салазкам )

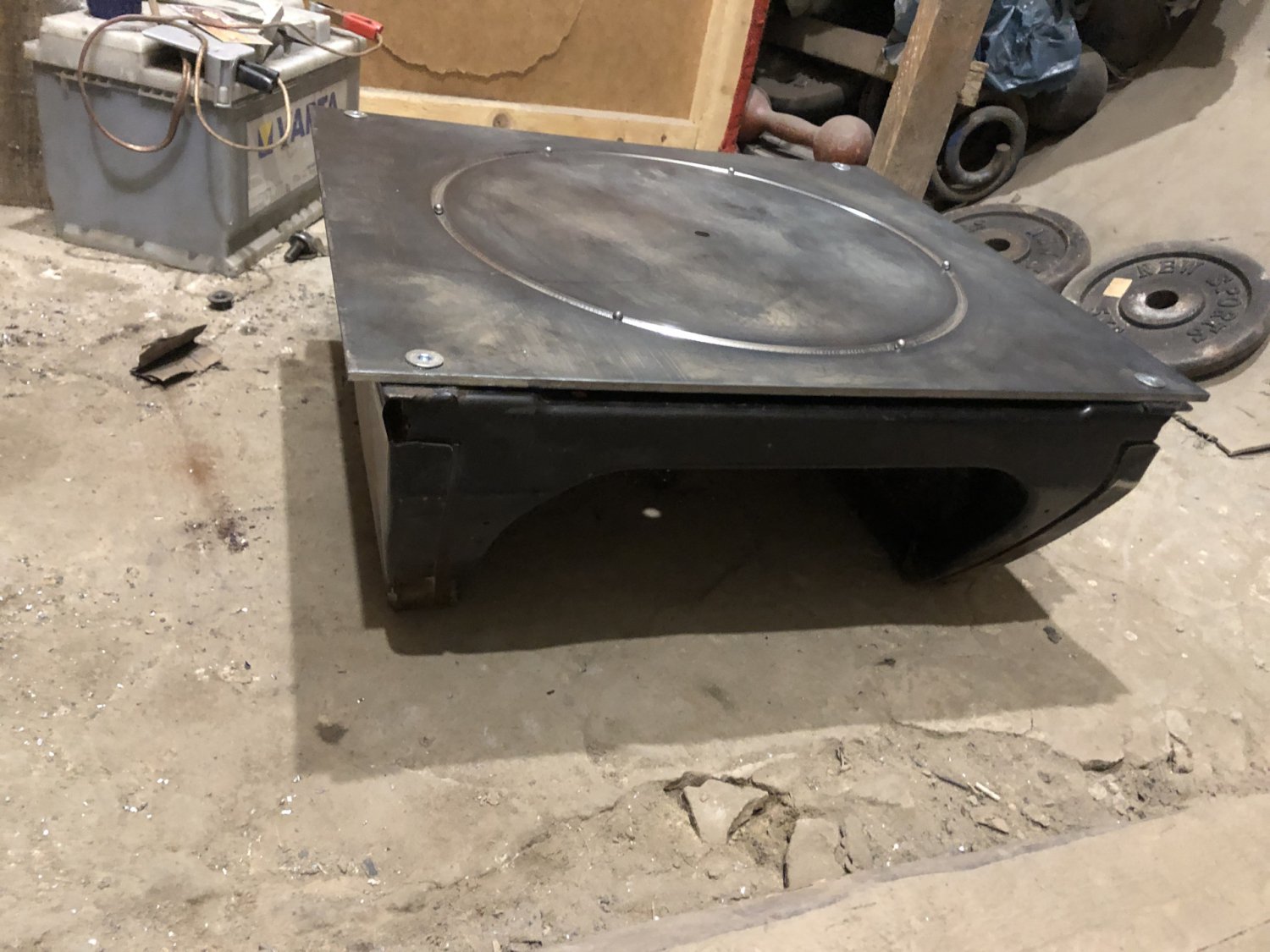

Отфрезерованная пластина



Центральное отверстие м10



Размеры

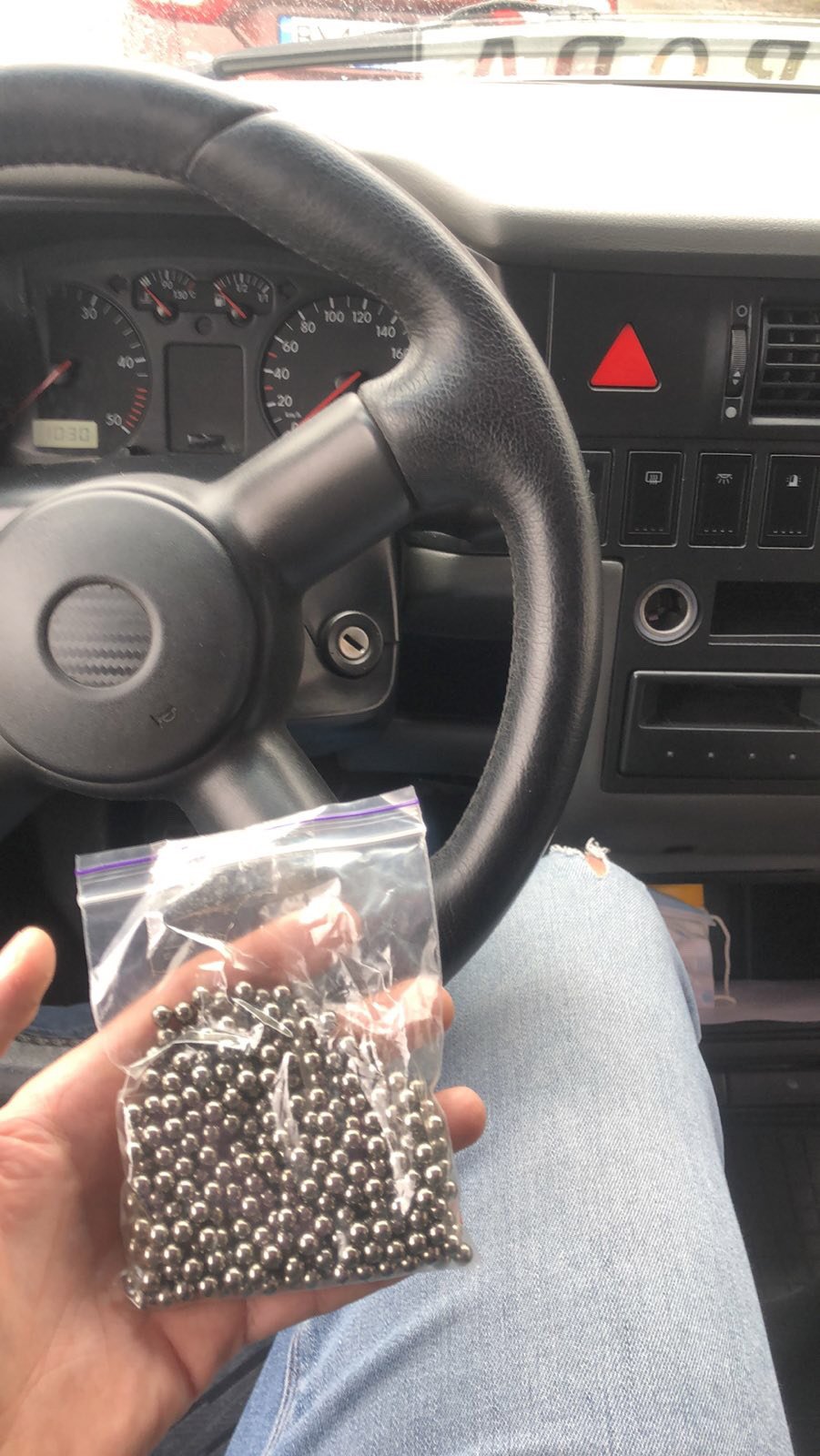

Купил на OLX 400 шариков 6мм

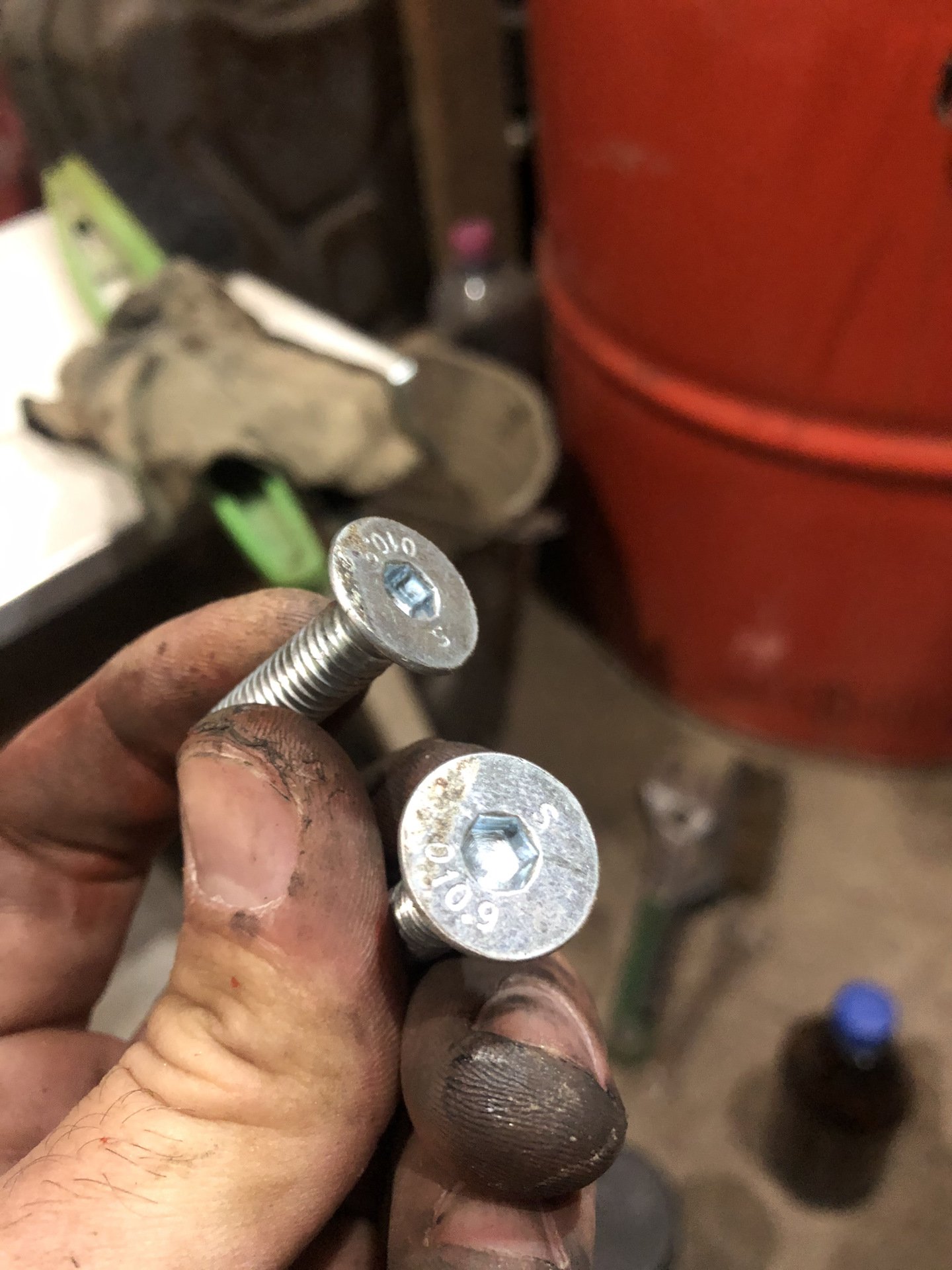

Болты крепления к тумбе

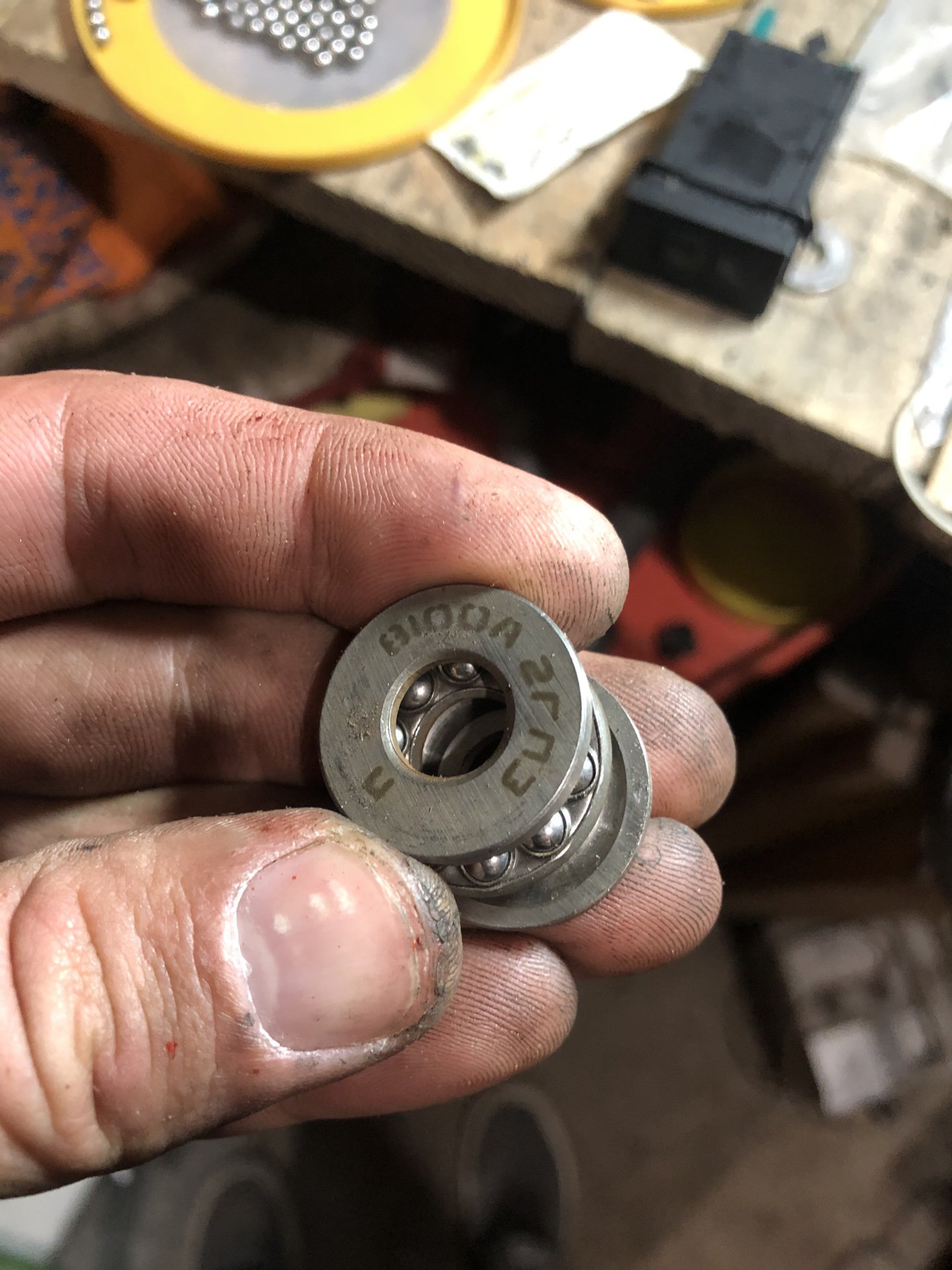

Опорный подшипник под центральный болт(25гр/шо)

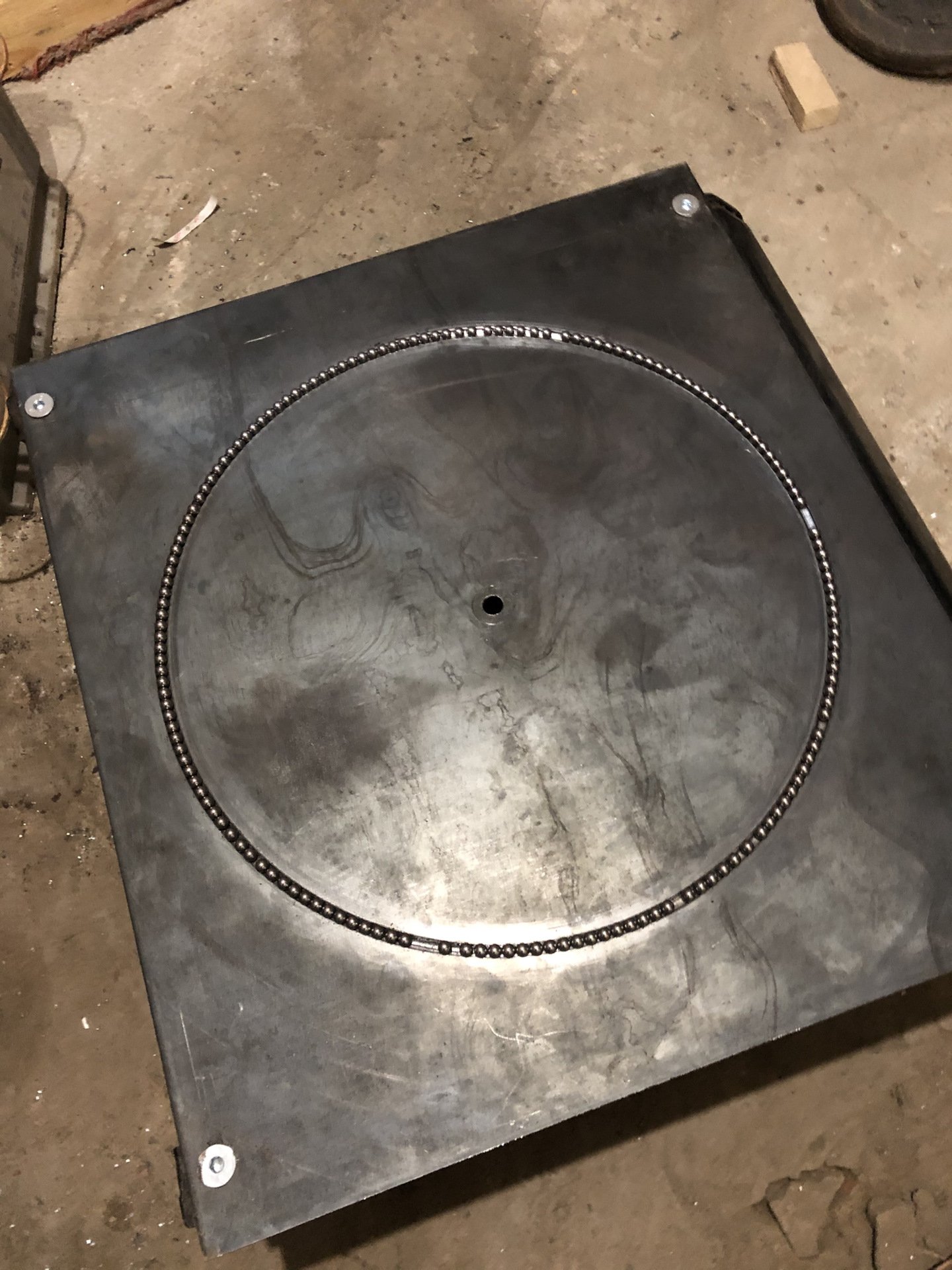

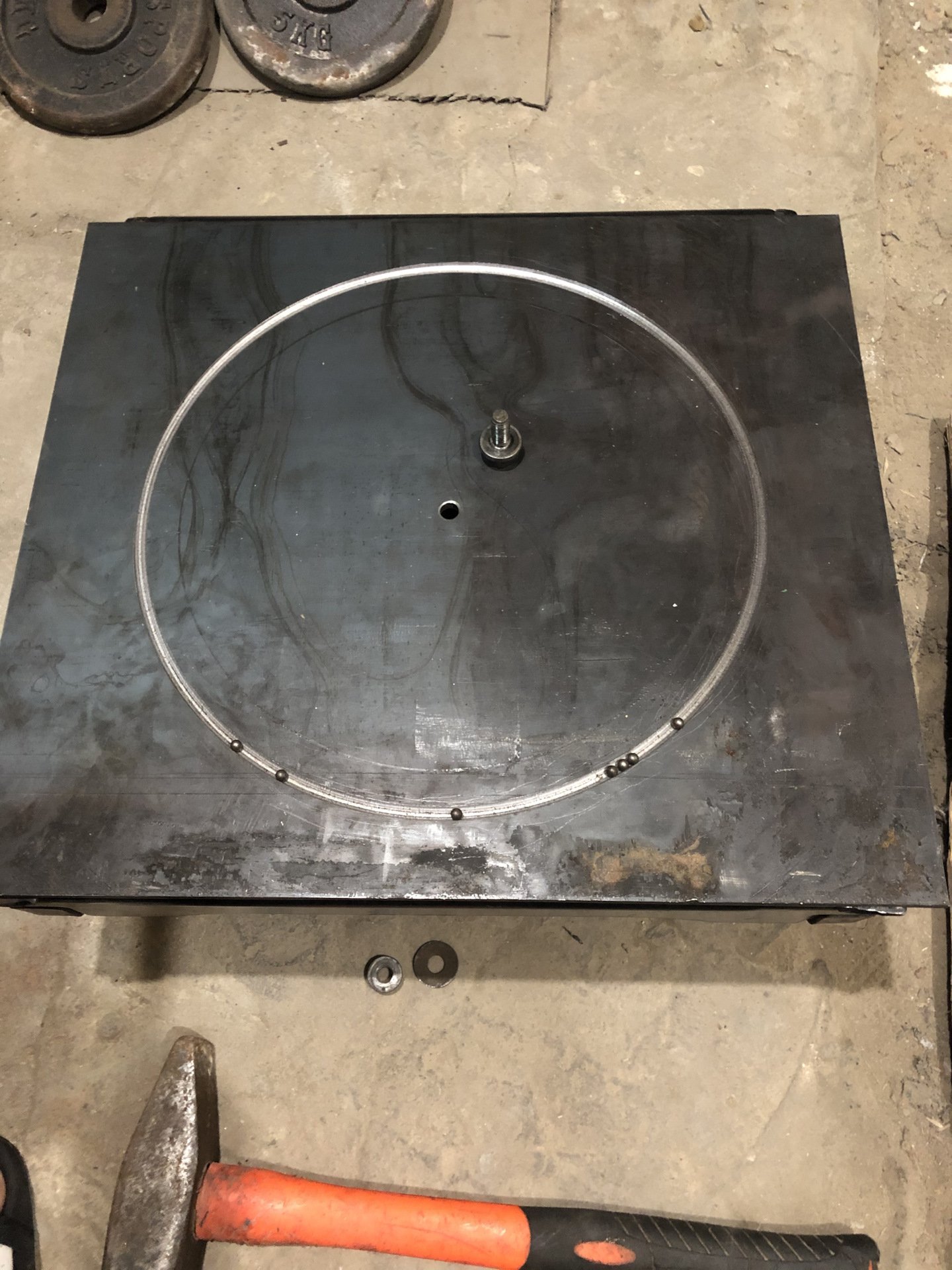

Засыпаем где-то 180 шариков, вплотную не набиваем, оставляем зазор(почему-то подкусывает)



Думал оставить шарики на сухую чтоб пылью не забивалось, но пришлось набить смазкой всю канавку чтоб не так громко разворачивался весь механизм.

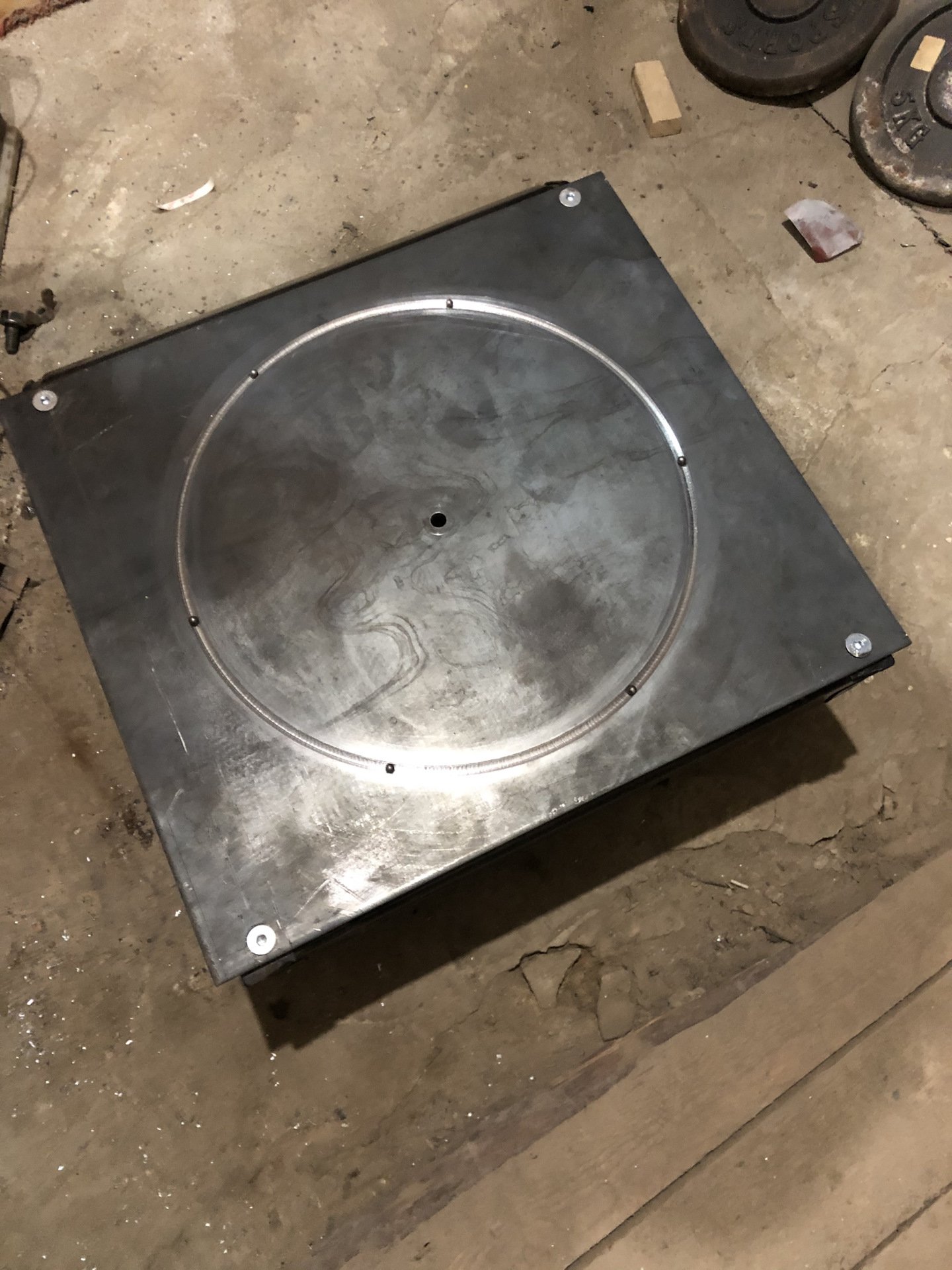

По плану пластины должны были лежать канавкой к канавке но так как глубина канавки получилась где-то 2,5 мм а шарик 6мм оставалось расстояние между пластин 1мм, болты к тумбе прикручены не в заподлицо — короче малость тёрло. Перевернул верхнюю платину верх ногами, шарики не выпадают и норм)

Над штопором долго голову ломал, как проще и удобней а главное практичней все работало. Остановился на мой взгляд на самом простом решении.

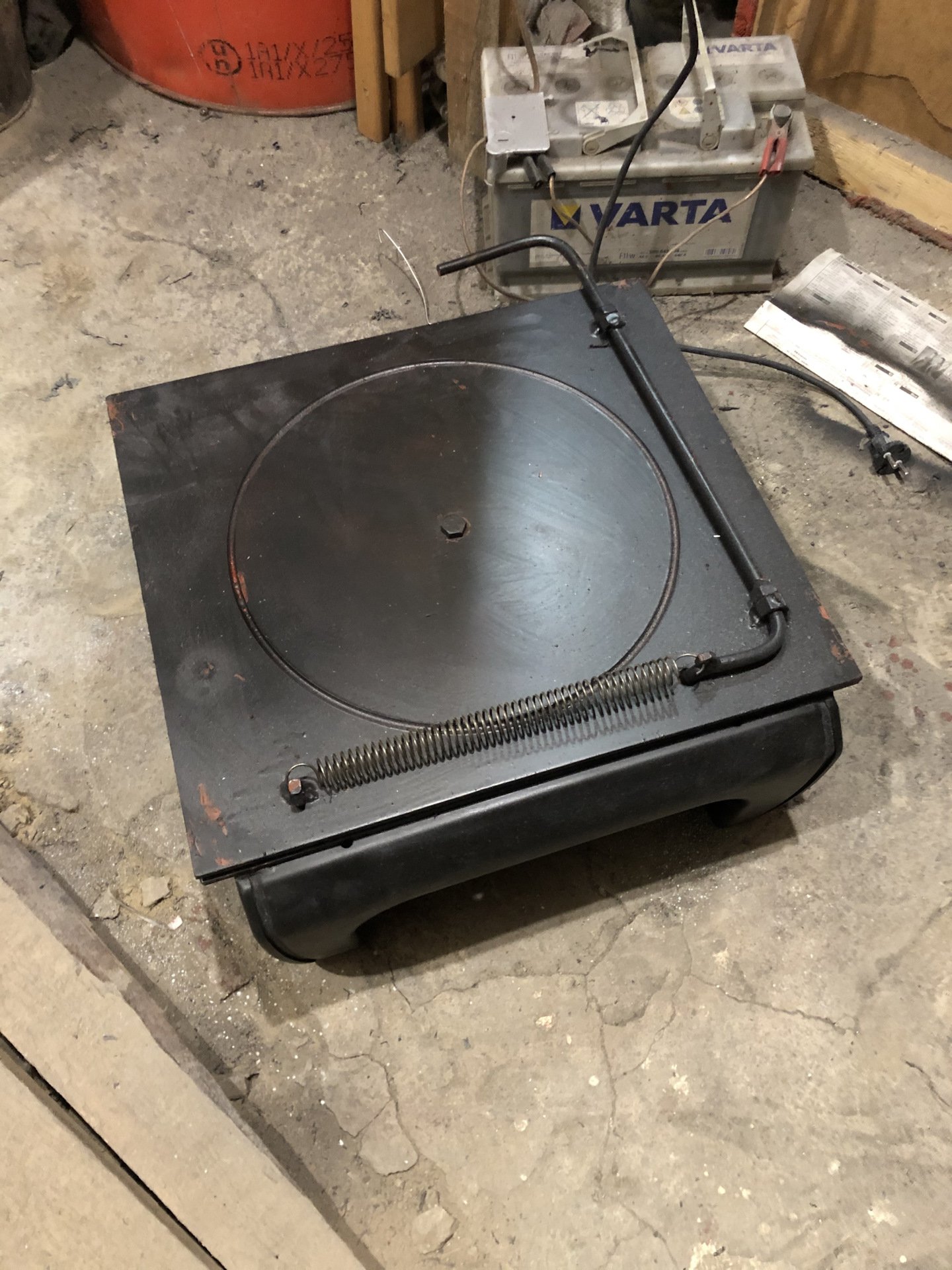

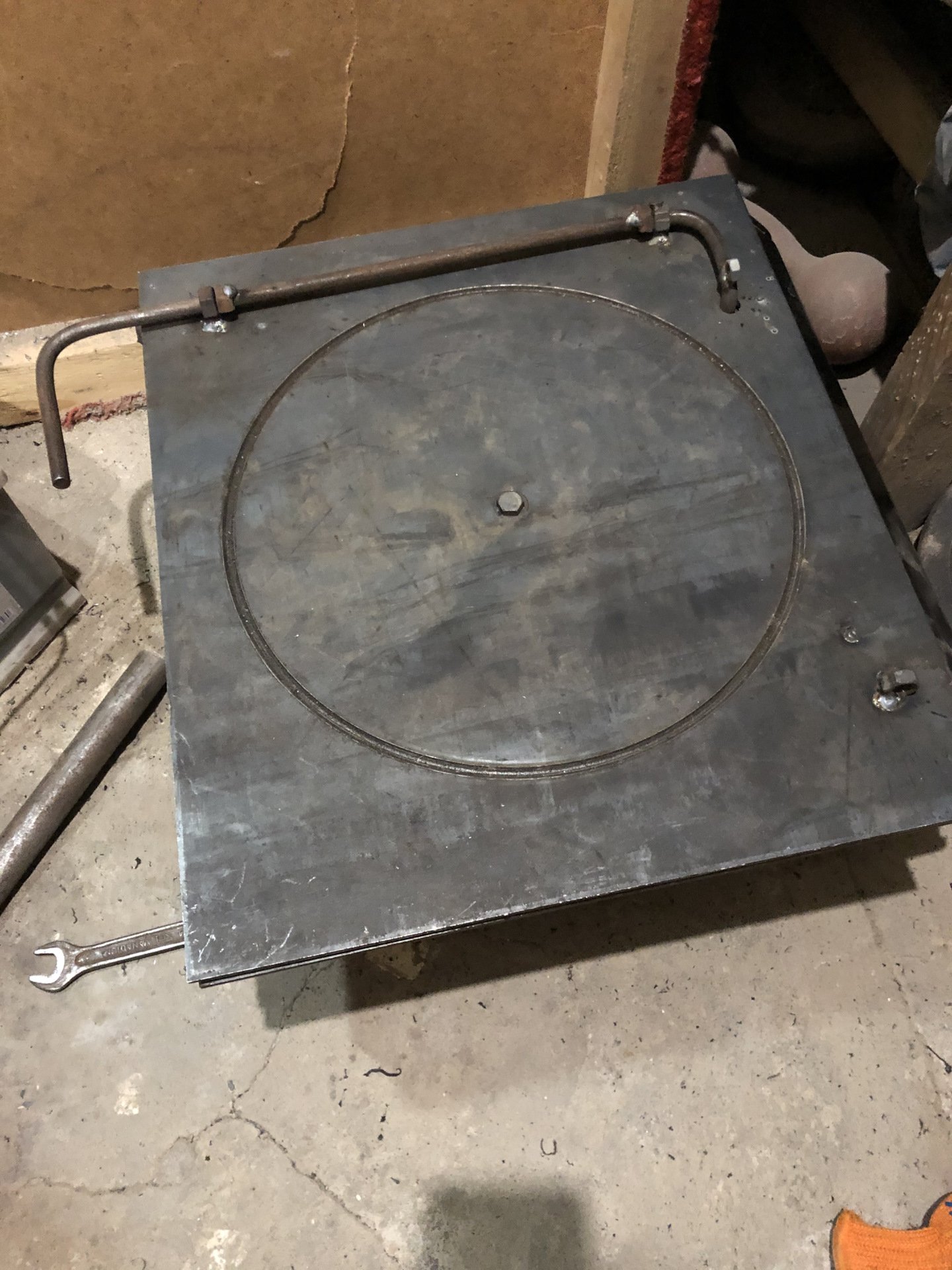

Купил стальной прут 8мм на металлоломе. Поигравшись с тисками часик, изогнул такие фиксаторы, правда с углом самого штопора пришлось поиграется так чтоб стопорил и не болталось в отверстии!

Пружины нашёл в загашнике, они понятное дело для того чтоб само фиксировалось и не давало штопору болтаться.

Покрасил с болона но по хорошему надо отдать на порошок)

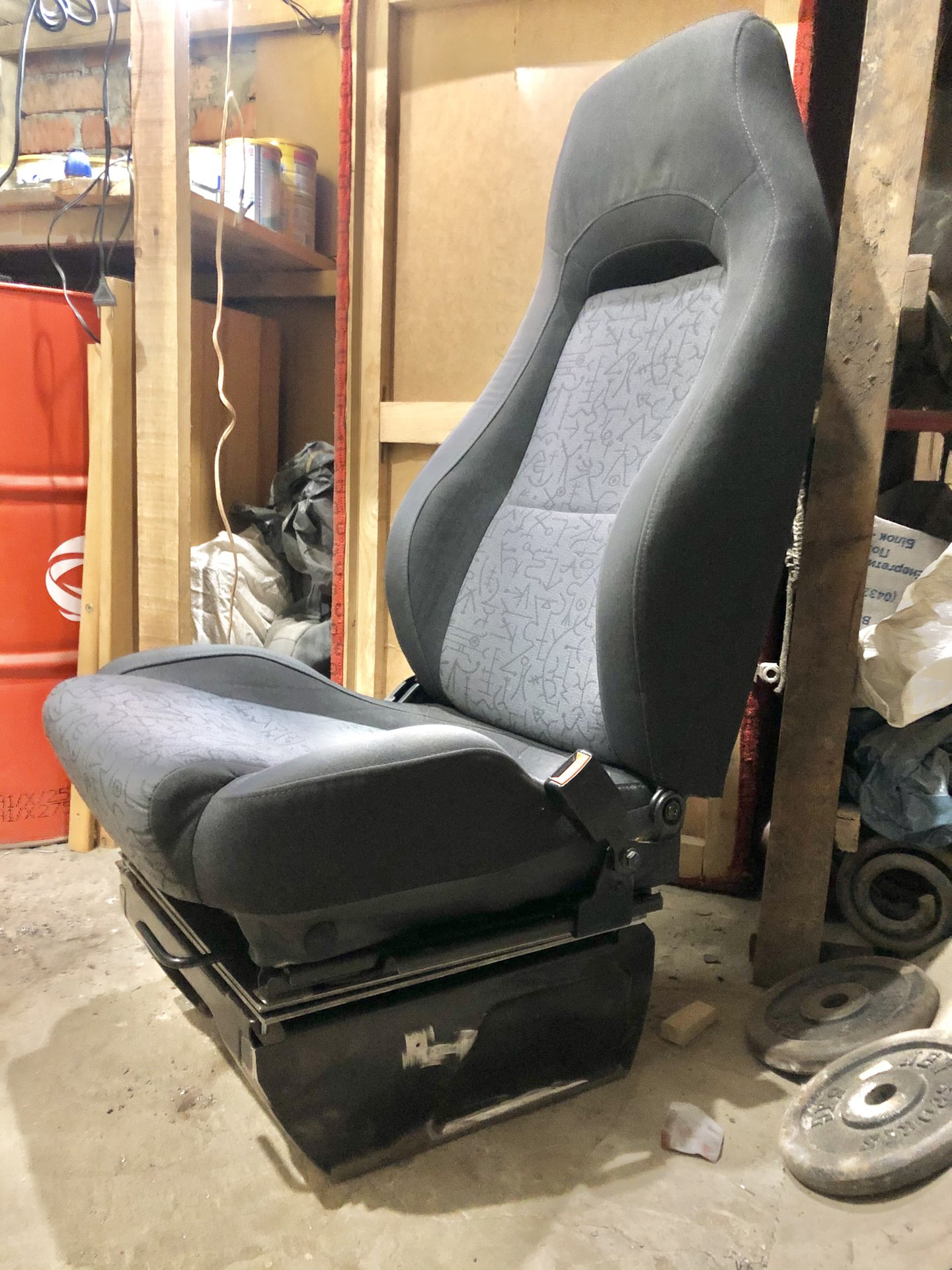

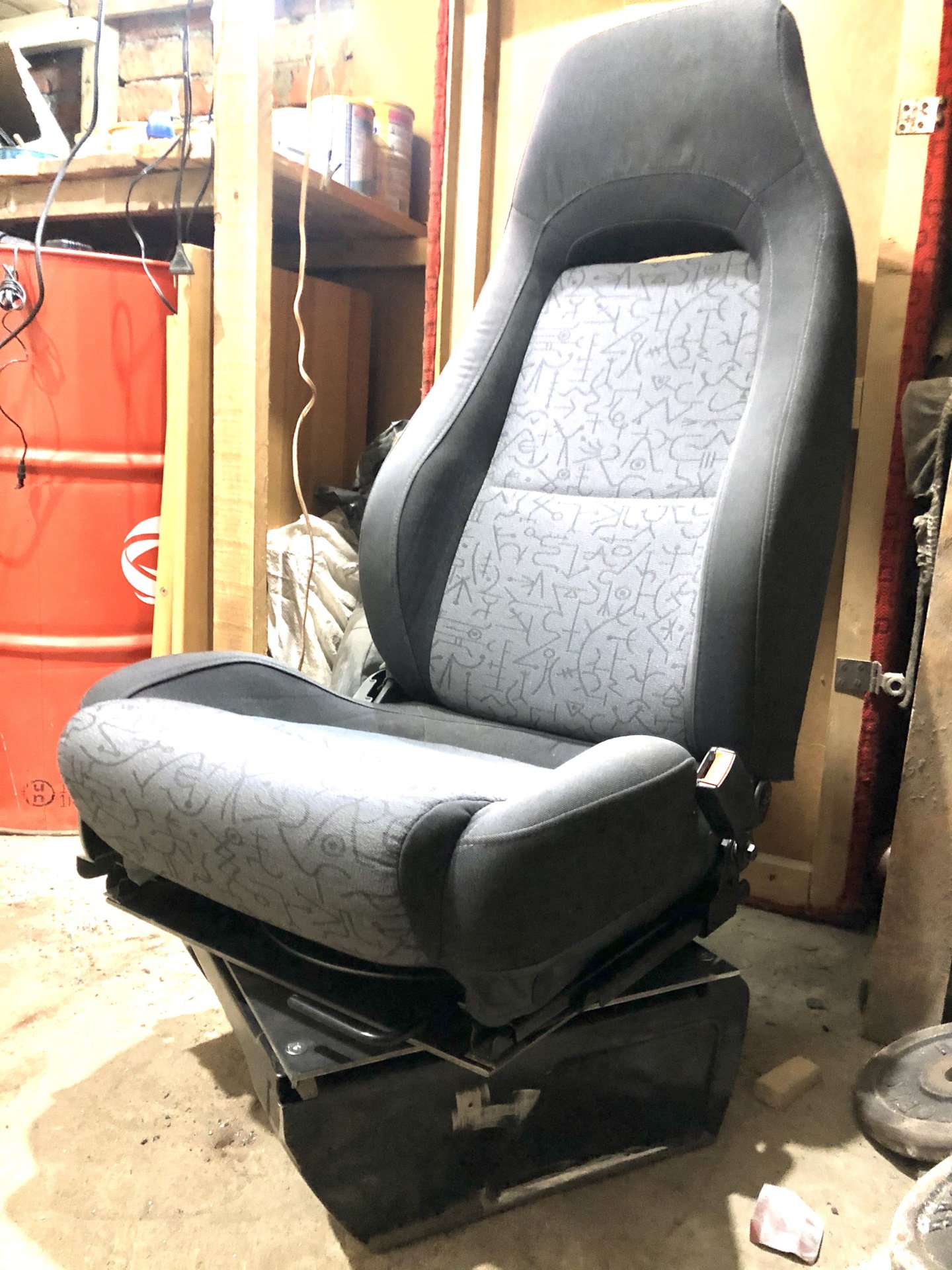

высота всей конструкции примерно 15мм, для среднего ряда даже хорошо что сидение выше стало





фиксируется на 180 градусов, но думаю сделать на 90

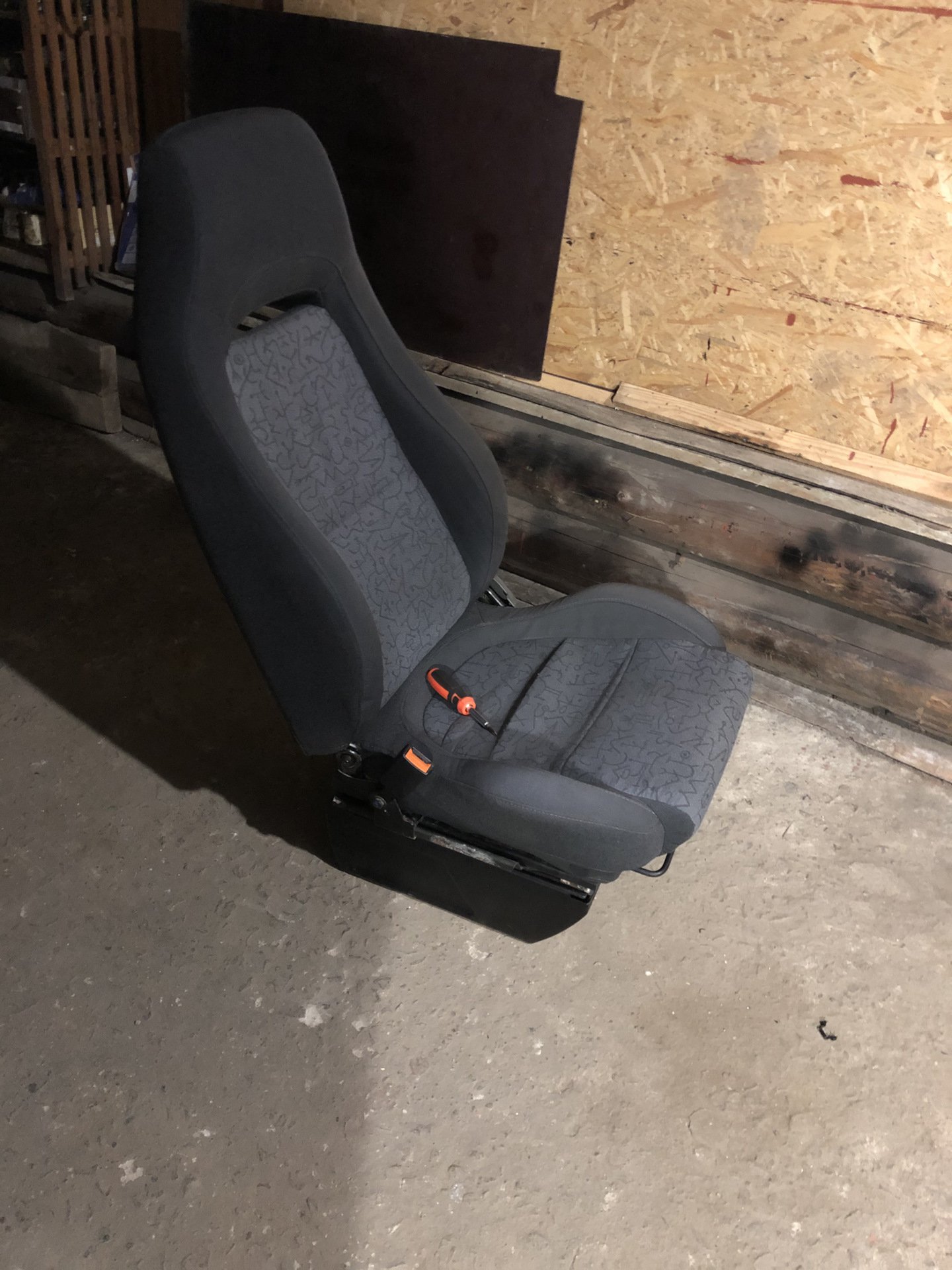

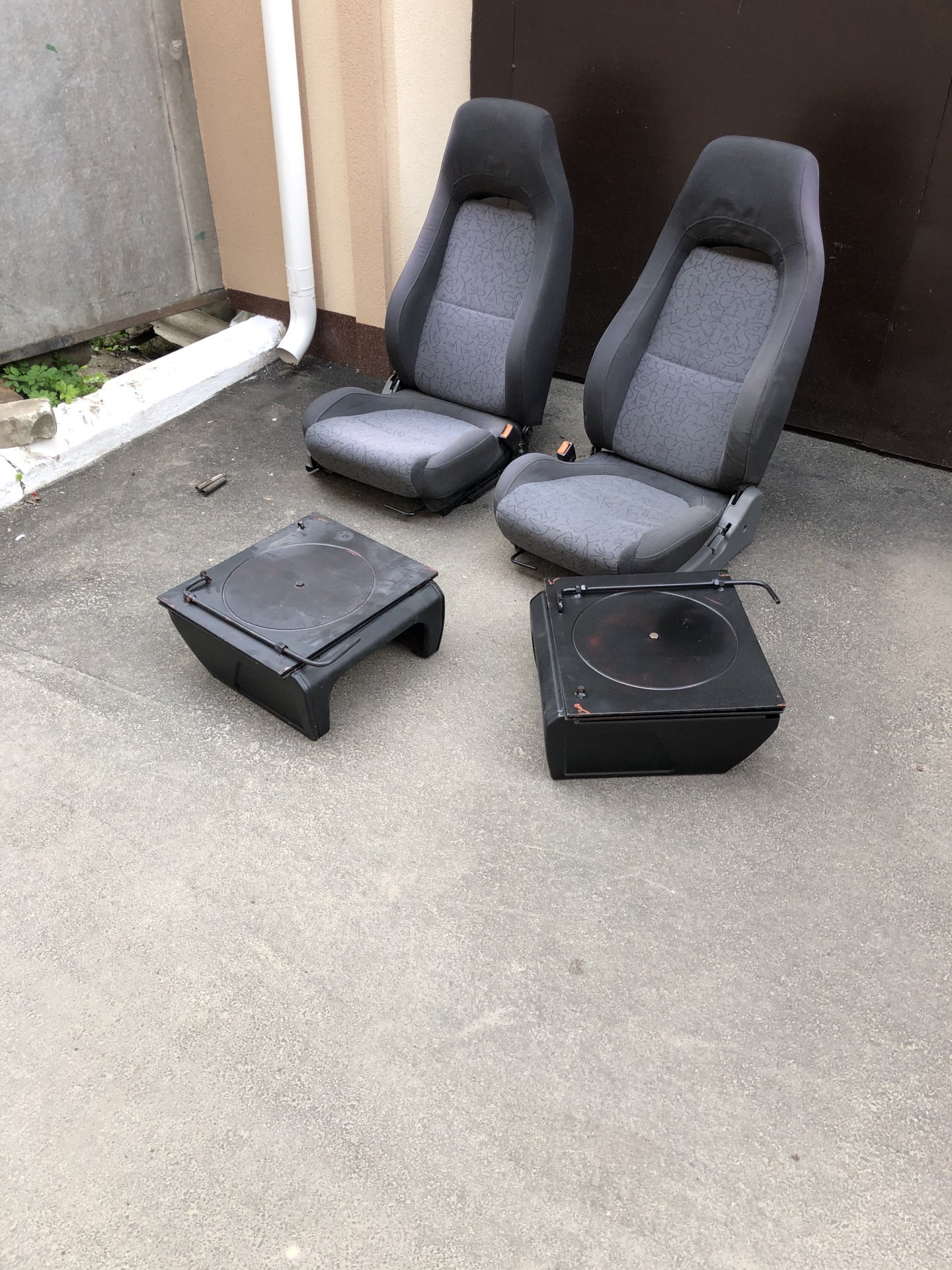

Сами сидения к верхней пластине привранные, так как сами салазки от сидения откручиваются.

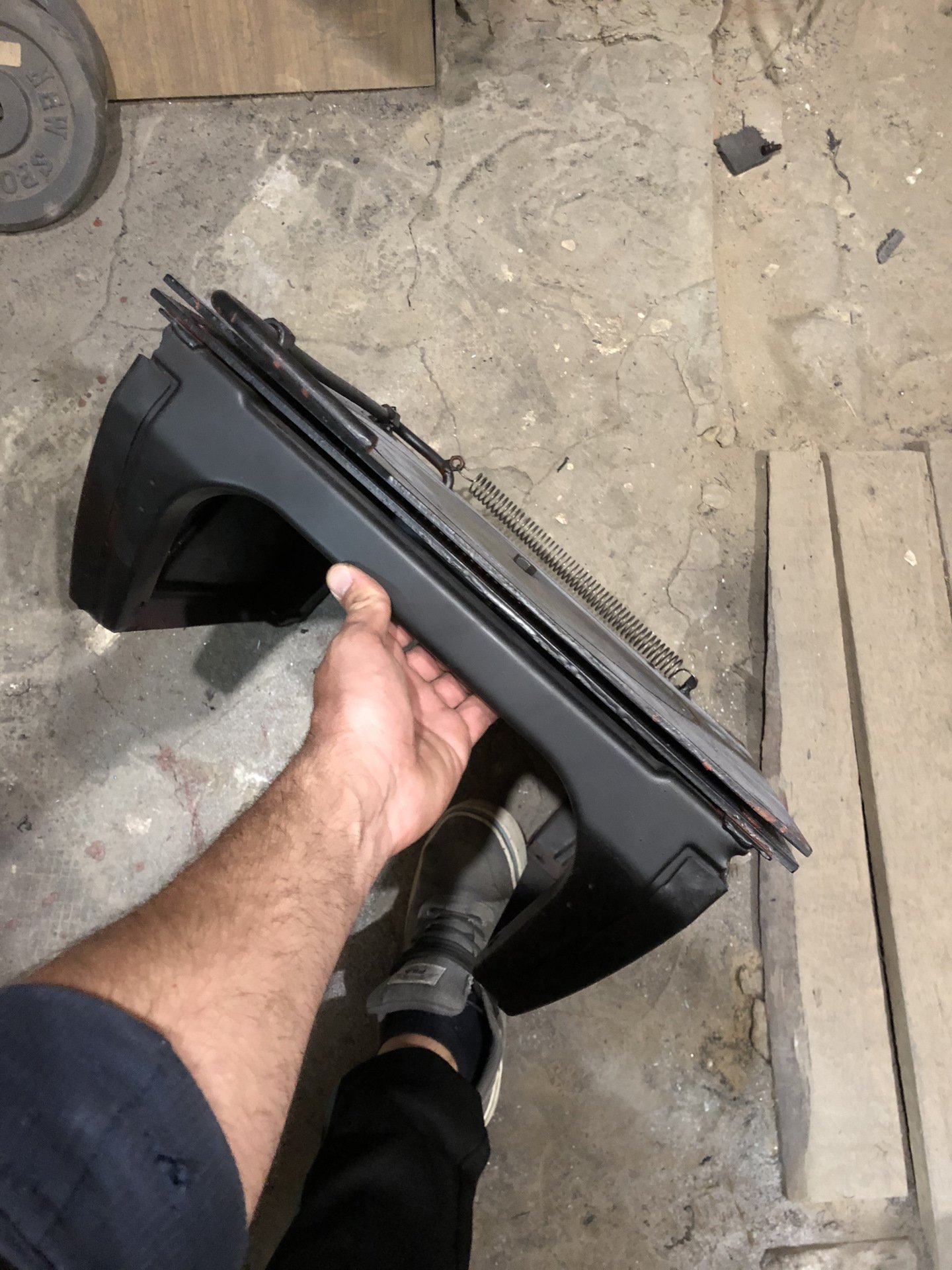

Скажу честно конструкция получилась тяжеловатой (не взвешивал) одному носить тяжеловато, сидуху закидывал на плече чтоб донести до авто. Надо было делать с металла 3мм или хотяб 4мм. Но что и имеем…😏

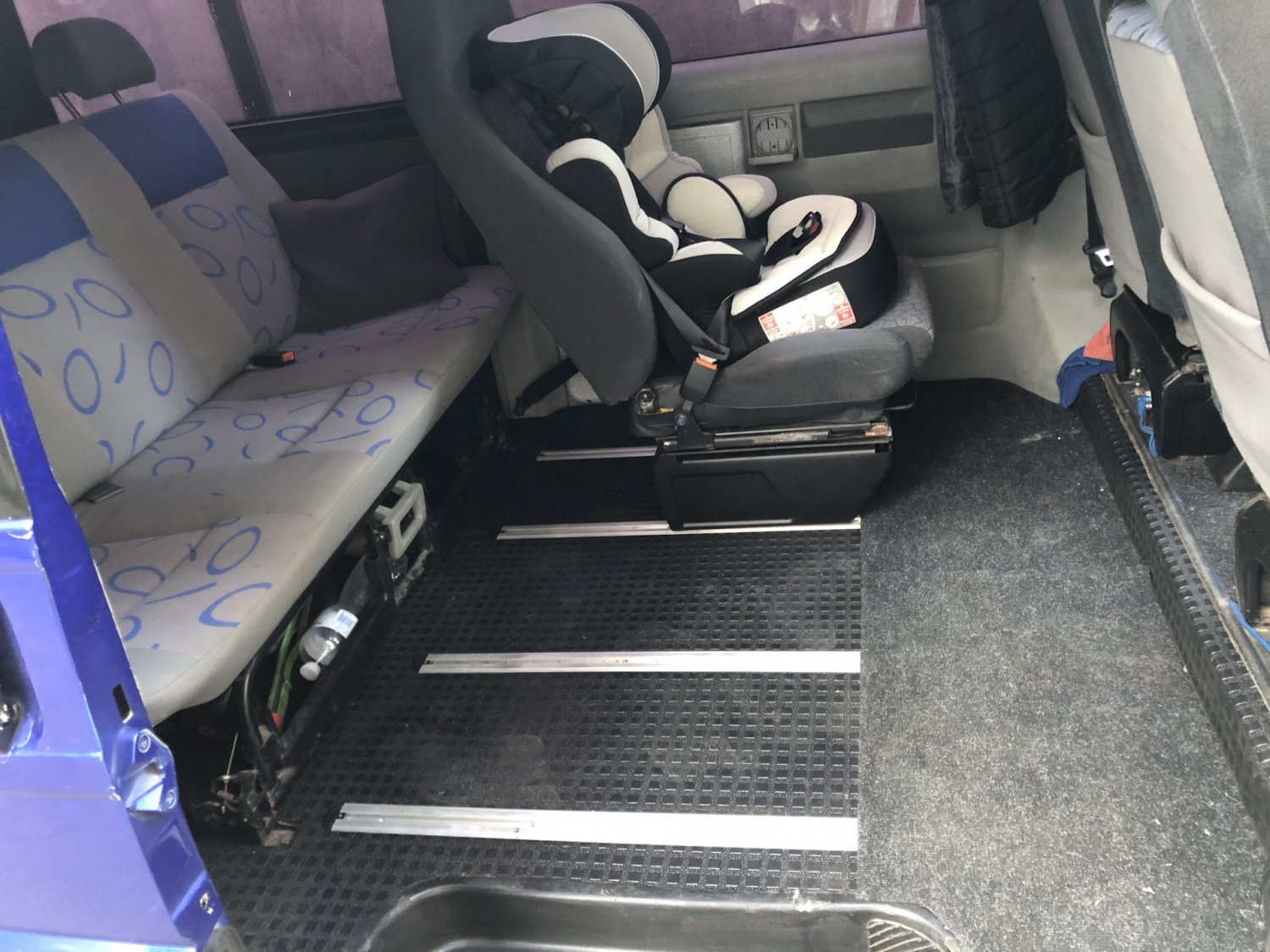

Ну и вид в машине)



За пластины отдал 600гр

За шарики около 200гр

Соседу 100гр за сварку

Опорные подшипники 50гр за два

Ну и болты

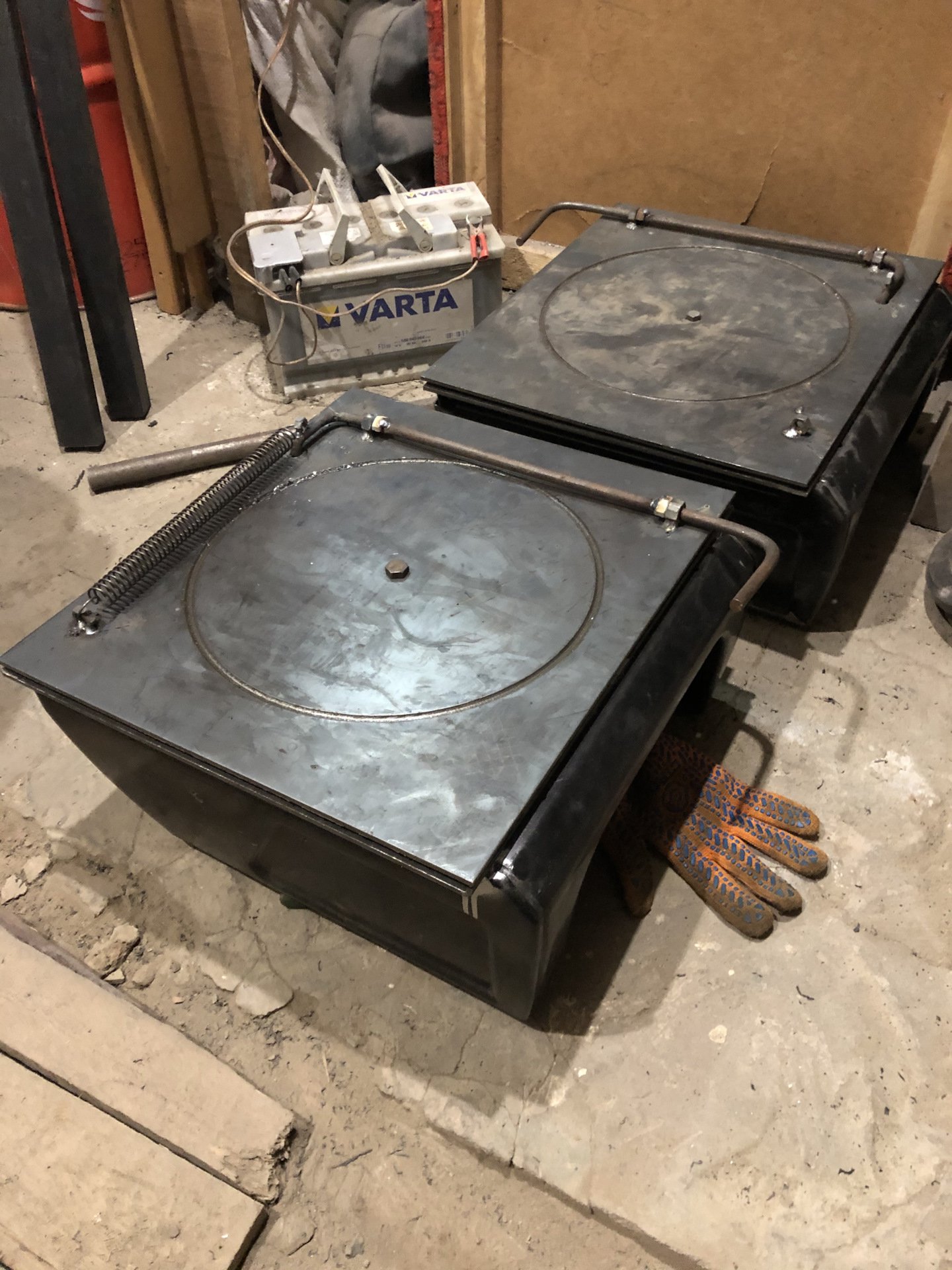

Две платформы получились около 1000гр

Тестировал пока только одно сидение, лишних звуков не создаёт и это главное )

Проделанной работой очень доволен!

P.S видос есть но его сюда заливать…😠

Всем бобра😎
