Схема подключения волга блока Ф5.3709.006 и интелектуального доводчика
Предлагаю две схемы для подключение ЭСП на 4 стекла:
1) с реле блокировкой и штатным реле стеклоподъемника
2) без реле
Блок ЭСП волговский ищем в нете так — Ф5.3709.006 Данный блок надо обязательно доработать калино-кнопками…данную процедуру описывать не буду т.к. уже многие про это писали.
На схеме есть цепи штатные, т.к. у меня авто с двумя передними стеклоподъемниками. Штатные цепи питания переведены на питание от прикуривателя (с постоянным +12В).
Схема разводилась по аналогии с заводской. С пасажирских кнопок минуса идут транзитом через кнопки водительские. В этой схеме есть недостаток — при снятии пассажиркой кнопки стеклоподъемник не будет работать с водительской кнопки.
Самое интересное на блокировке пасс. кнопок.
Требование к данной кнопке следующие:
— при вкл. блокировки управлять стеклоподъемниками можно только с водительского места.
— при вкл. блокировки подсветка кнопки должна загораться красным.
— без реле
В связи с этим, пришлось доработать блок кнопок. Добавлен еще один контакт, благо завод предусмотрел под него место. Этот контакт садим паралельно светодиоду красному, он будет его шунтировать при отключении блокировки. Еще один нюанс, при включенной подсветке габаритов (горит зеленый) и когда вкл. блок. загорается красный, а по факту пол кнопки красной, а пол зеленой. Меняем красный светодиод на более яркий и вопрос решен. Можно поиграться со смешиванием цветов… :) Еще надо учитывать, что светодиоды, в кнопке блокировки идут без резисторов!
Вариант 1:
yadi.sk/d/nmWlj0fmKwsjn
yadi.sk/d/JMh1xYZEKwsjk
Вариант 2:
yadi.sk/d/TRgKtwS4Kwsd6
yadi.sk/d/k8hBR1gyKwsdn
yadi.sk/d/6f5bm_mVKwsjY

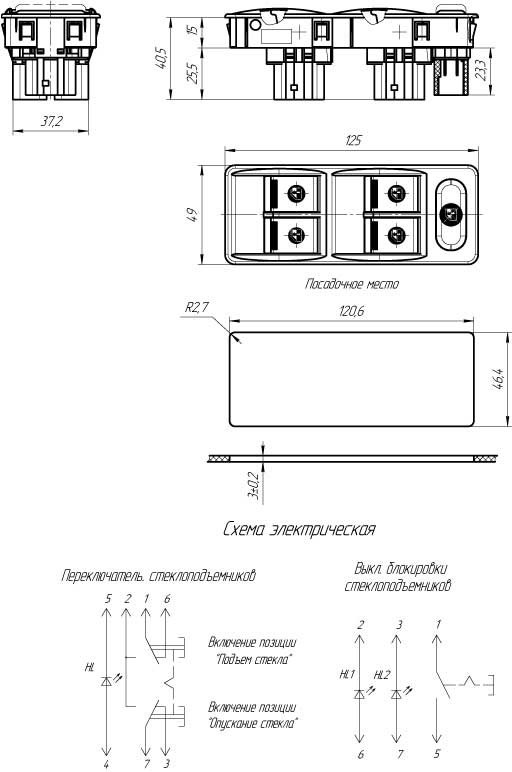

Схема волга блока выглядит так:

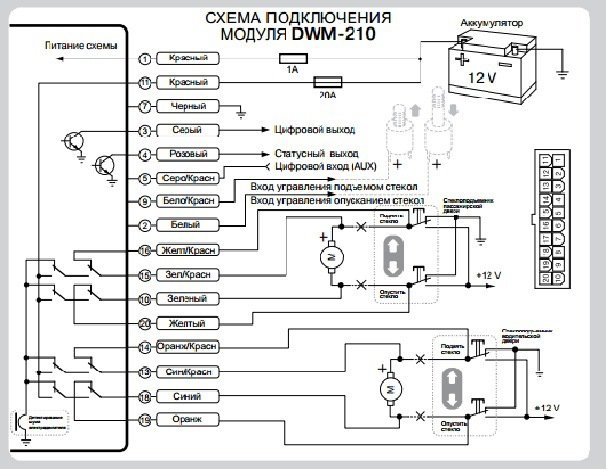

Схема интелектуального доводчика DWM-210:
Использовал два доводчика т.к. один идет на два стекла, а на 4 стекла такой найти не смог. При постановки системы на охрану сигнализация выдает импульсный отрицательный сигнал продолжительностью 1с на первый доводчик. После того, как первый доводчик закроет все окна он передает сигнал второму доводчику на закрытие.
Схемы в формате программы — Splan 7.0
Скачать
