pandora DWM-210 как работает?

Zeebek. VAZ (Lada) 2115. Електроніка

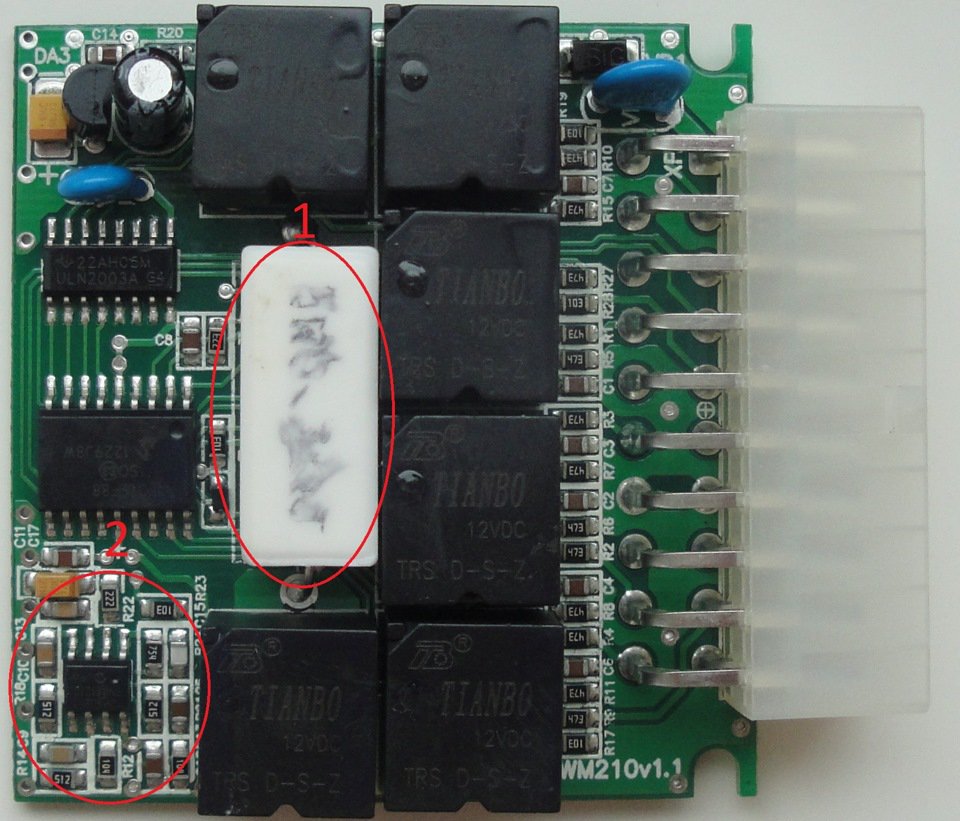

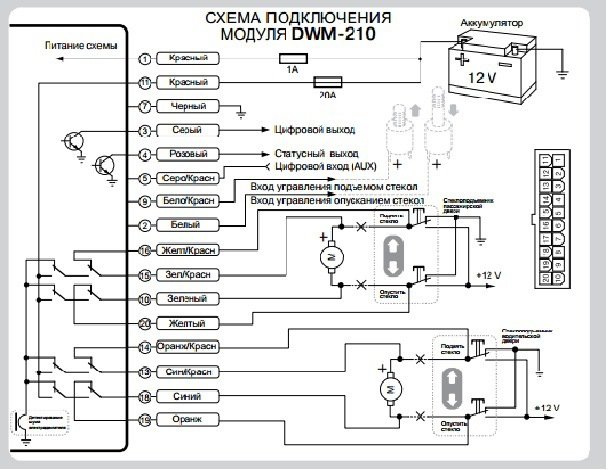

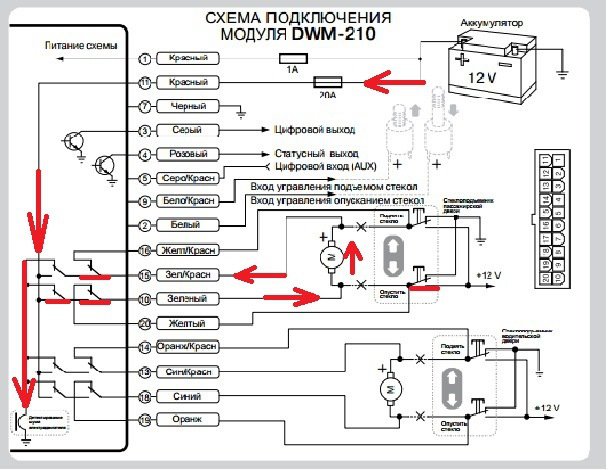

Давайте разберемся как работает данный доводчик. И так, что нам данно: — упрощенная схема — силовая цепь, 20А предохранитель — цепь контроля перегрузки двигателя, на схеме нарисован дроссель. — разгрузка кнопки, по утверждению производителя Рассмотрим два варианта, при нажатии на водительской кнопки вверх и вниз, для пассажира аналогично будет. В связи с тем, что алгоритма работы нет, будем рассуждать логично. На рис. показано красным какие контакты замкнутся и как будет протекать ток. Ток течет однозначно через предохранитель 20А т.к. это силовая часть питания двигателя стеклоподъемника, а сам доводчик питается отдельной цепью. В конце пути ток течет через дроссель, с помощью него наш доводчик и определит нагрузку на двигатель, когда стекло поднято до упора либо заклинило, либо препятствие (эл.магнитные шумы). Судя из наших рассуждение, силовой ток не течет через кнопку, а потенциалы +12В и "земля" нужны доводчику для определения состояния кнопки, т.е. для работы.
