Силовая часть Pandora DWM-210 или разбор полетов и зарождение нового интелектуального доводчика
Заказал данный доводчик, разобрал и срисовал силовую часть.

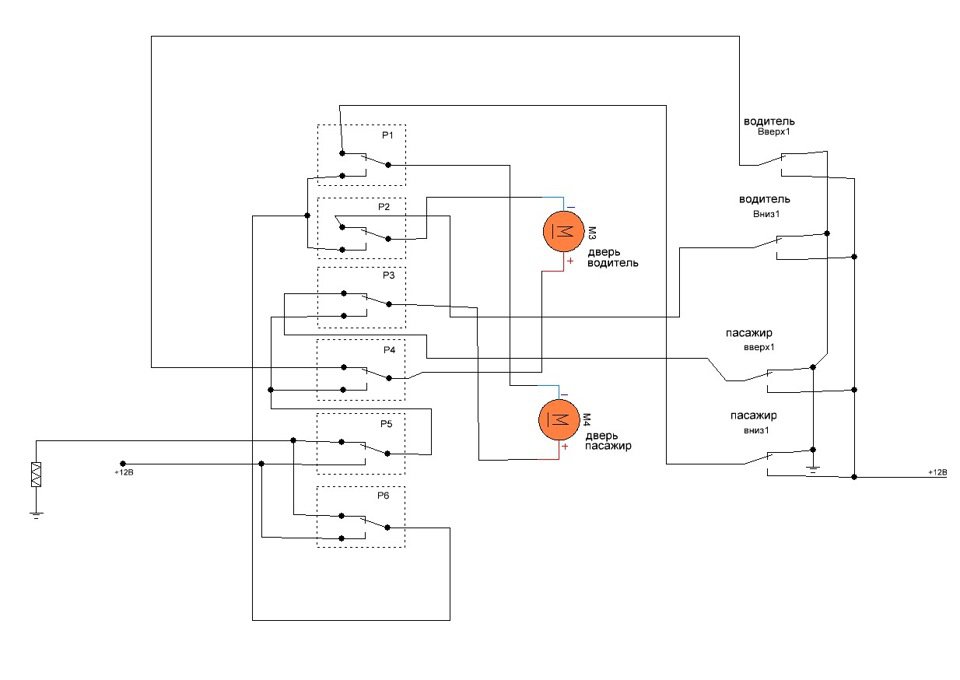

На схеме вы видите 6 реле, две кнопки (водительская и пассажирская), два двигателя, резистор для контроля тока двигателя. Сигнал с кнопки идет еще на микроконтроллер помимо реле, на схеме не показано. Микроконтроллер определяет состояние кнопки и управляет всем процессом.

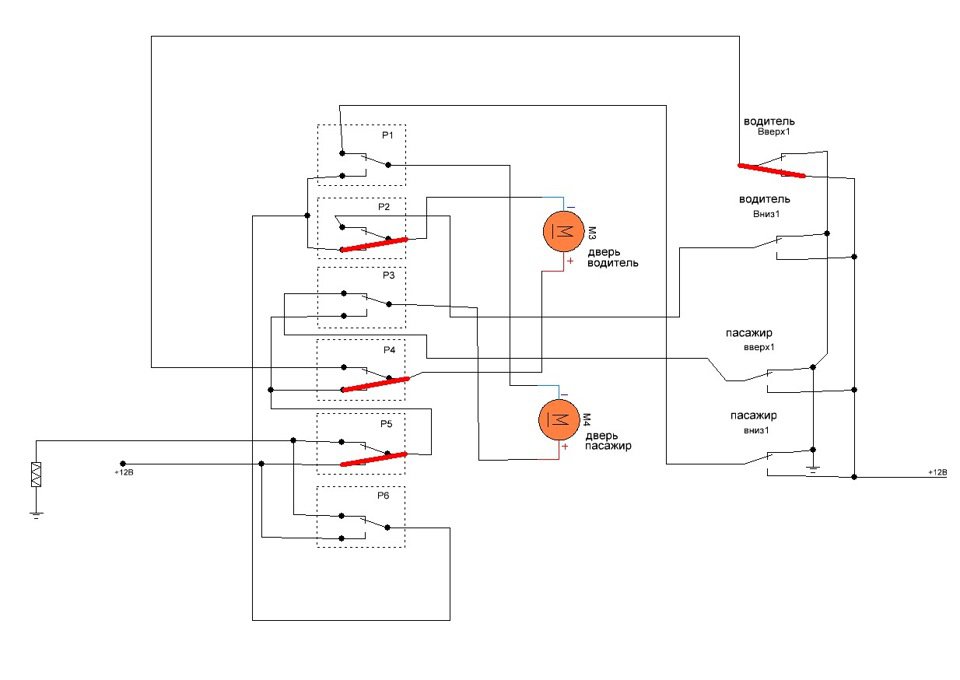

На второй схеме показано как должны повести себя реле при подаче команды на подъем стекла.
Какой вывод мы можем из этого всего сделать, одно из реле замкнется раньше или позже чем надо то ток побежит через кнопку. Причин неправильной работы реле может быть несколько, от залипаний до глюков контроллера.

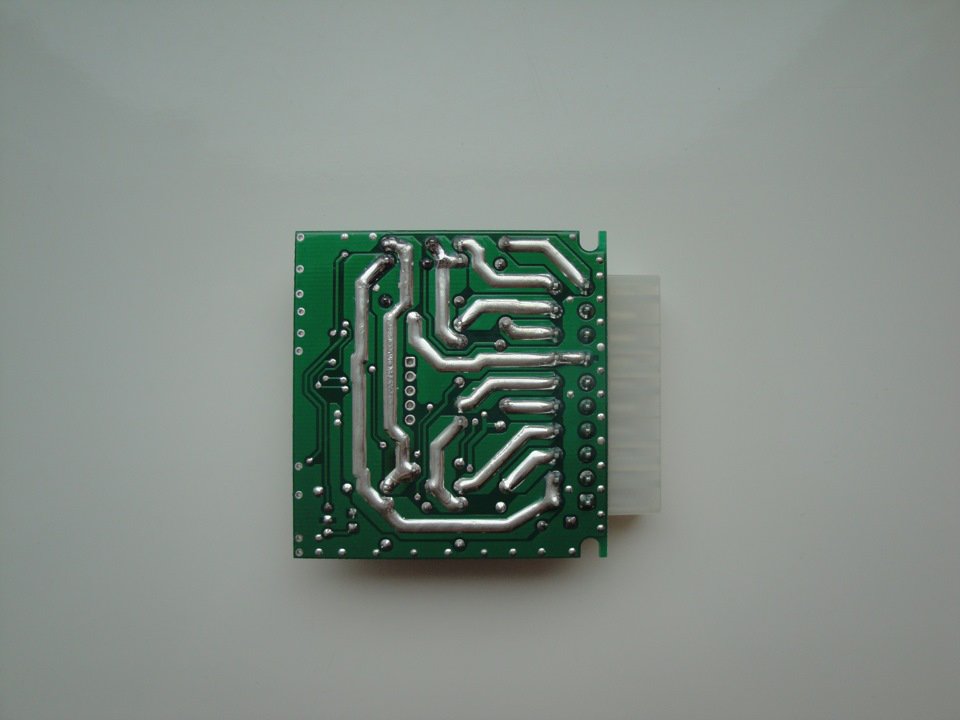

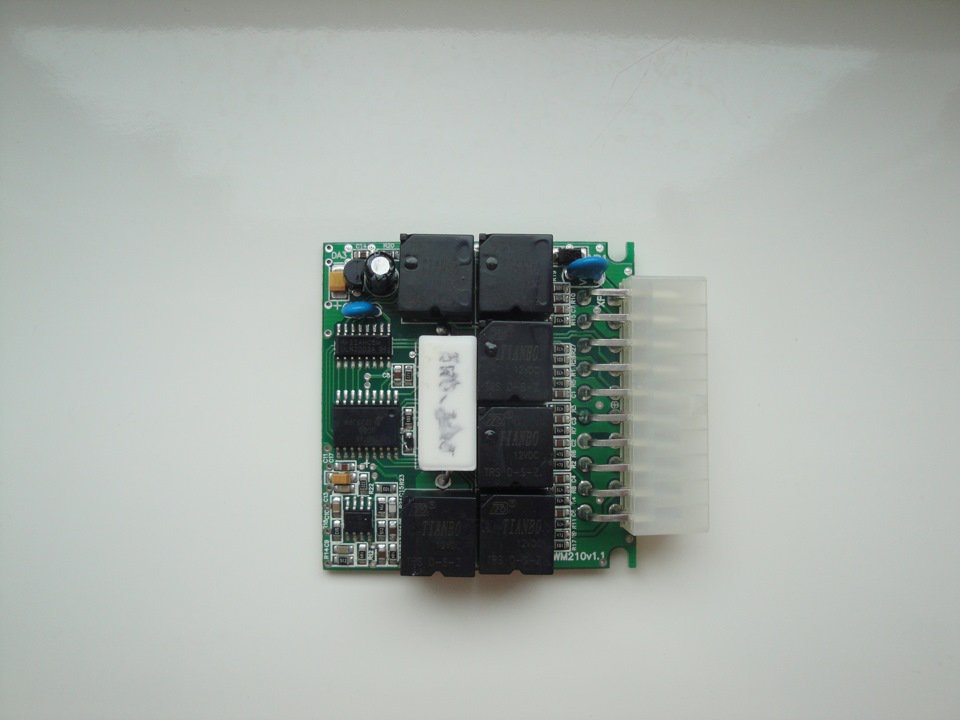

Вот еще несколько фото :
Назревает один вопрос, зачем было так проектировать схемотехнику? Можно же ж сделать гораздо надежней и проще.
Было решено сделать интелектуальный доводчик на два стекла, который не будет уступать по функционалу заводским, а в некоторых моментах он будет да же лучше.
В данный момент идет проектирование полным ходом, одним из лучших наших программистов.
Устройство будет доступно каждому т.е. будет выложен в сеть на нашем сайте абсолютно бесплатно, его сможет собрать каждый. По себестоимости думаю войдет в ценовой предел 100-150грн полностью в корпусе (зависит от вас).
Если есть пожелания по функционалу будущего доводчика то пишите в комментариях. Если есть желающие по тестированию, пишите.
