Подсветка ручек! Новая ревизия диодов vs восстановленные диоды! Что практичнее?

Ещё полгода назад заменил подсветку в ручках… всё руки не доходили написать об этом. Честно сказать занятие то ещё удовольствие… без такой-то матери не обойтись просто.

…

P/S: Всех приглашаю к нам в Mercedes-Benz Club вайбер/телеграм группу. Помощь в решении многих вопросов, клубные СТО, встречи, скидки на запчасти, топливо, резину, и многое другое.

в Viber…

invite.viber.com/?g2=AQB4…P%2Brljf6jGHBByRCoCRf7gJc

и в Telegram…

t.me/mercedesbenz_group

…

Изначально заметил (ну как заметил. мне друг подсказал, я бы наверное и не увидел бы никогда) что одна ручка не светится, а с другой стороны вторая светится голубоватым оттенком (это признак скорой кончины диода). Поэтому сразу заказал два новых диода, нашел в интернете что уже

есть новая ревизия этих диодов…





Я реально не понимаю одного… вот зачем они сделали такую геморную замену этих диодов?! Ну ведь можно же было сделать всё намного проще — в ручку вставить подсветку например просто! А ручка снимается за 1мин! более того на форуме в ветке S-класса у них перегорают эти диоды чуть ли не каждые 2 года… ппц.

Ну да ладно. преступим.)

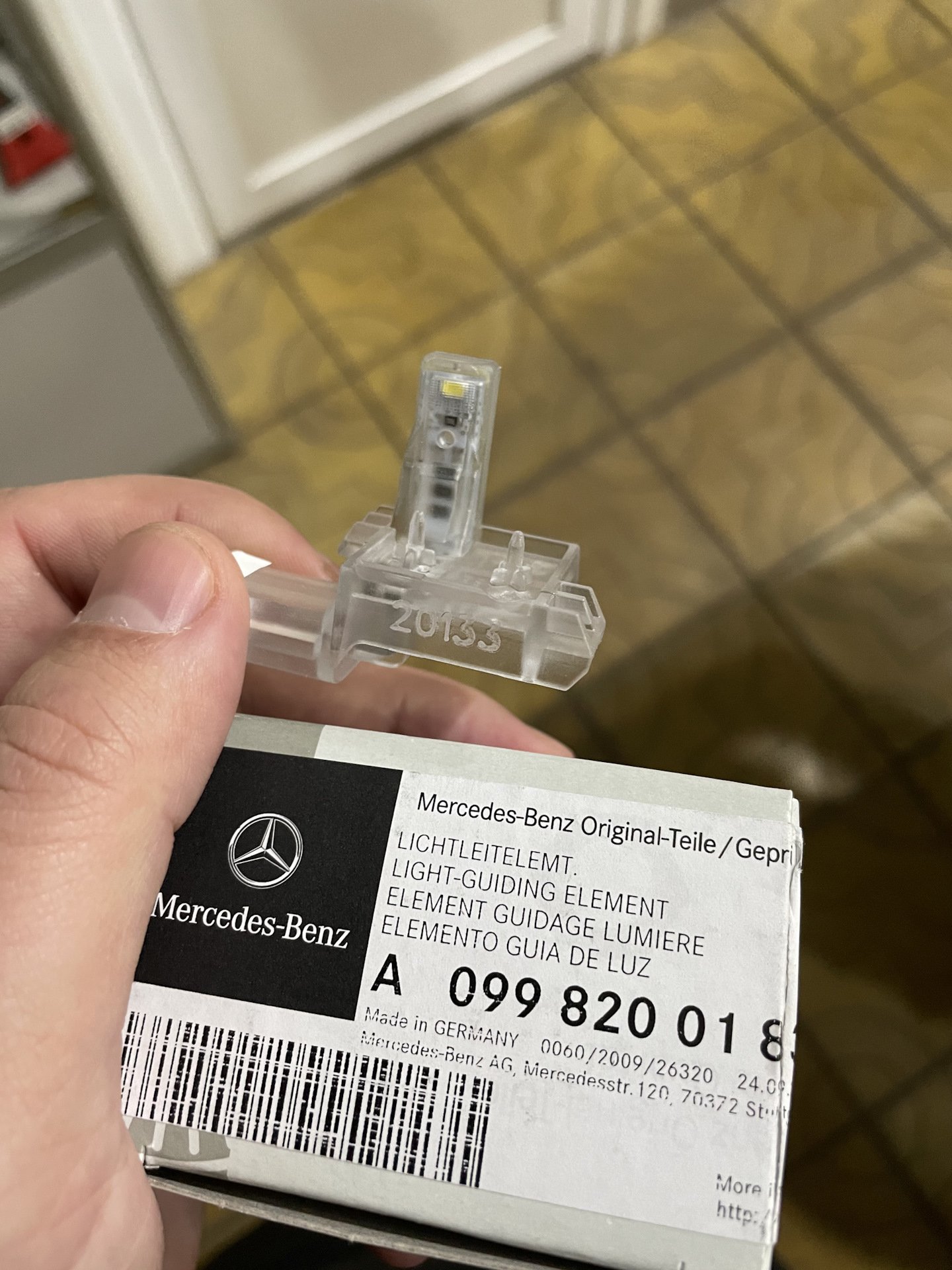

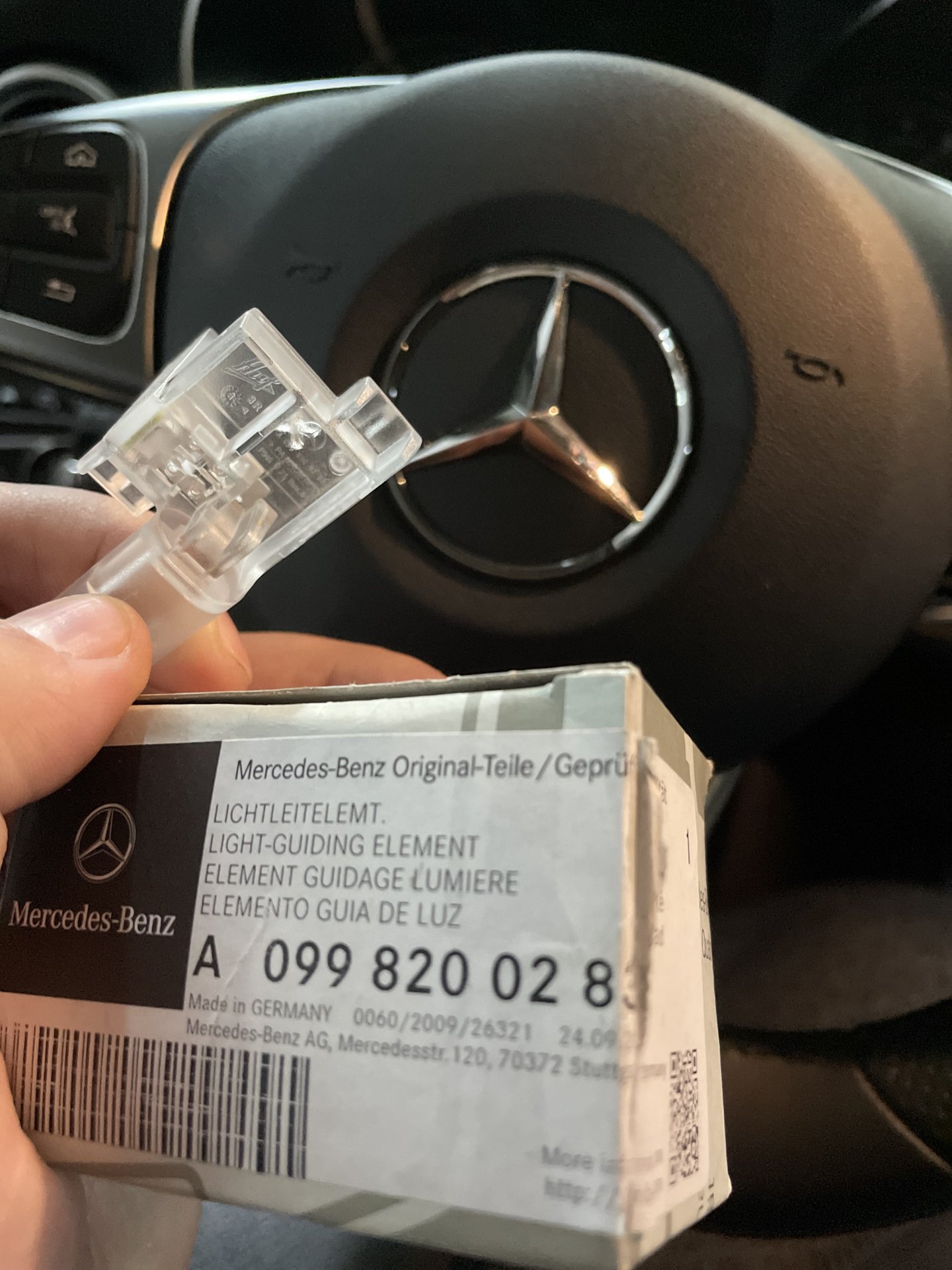

Хочу обратить внимание что диоды разные левые и правые! В номере на фото видно что есть …183 и …283.

Ну и самое смешное… когда приехал в сервис… то обнаружил что у меня не светятся абсолютно все ручки уже! Как так?!) … а диодов приехало только 2шт!)) Ну значит делаем следующее…

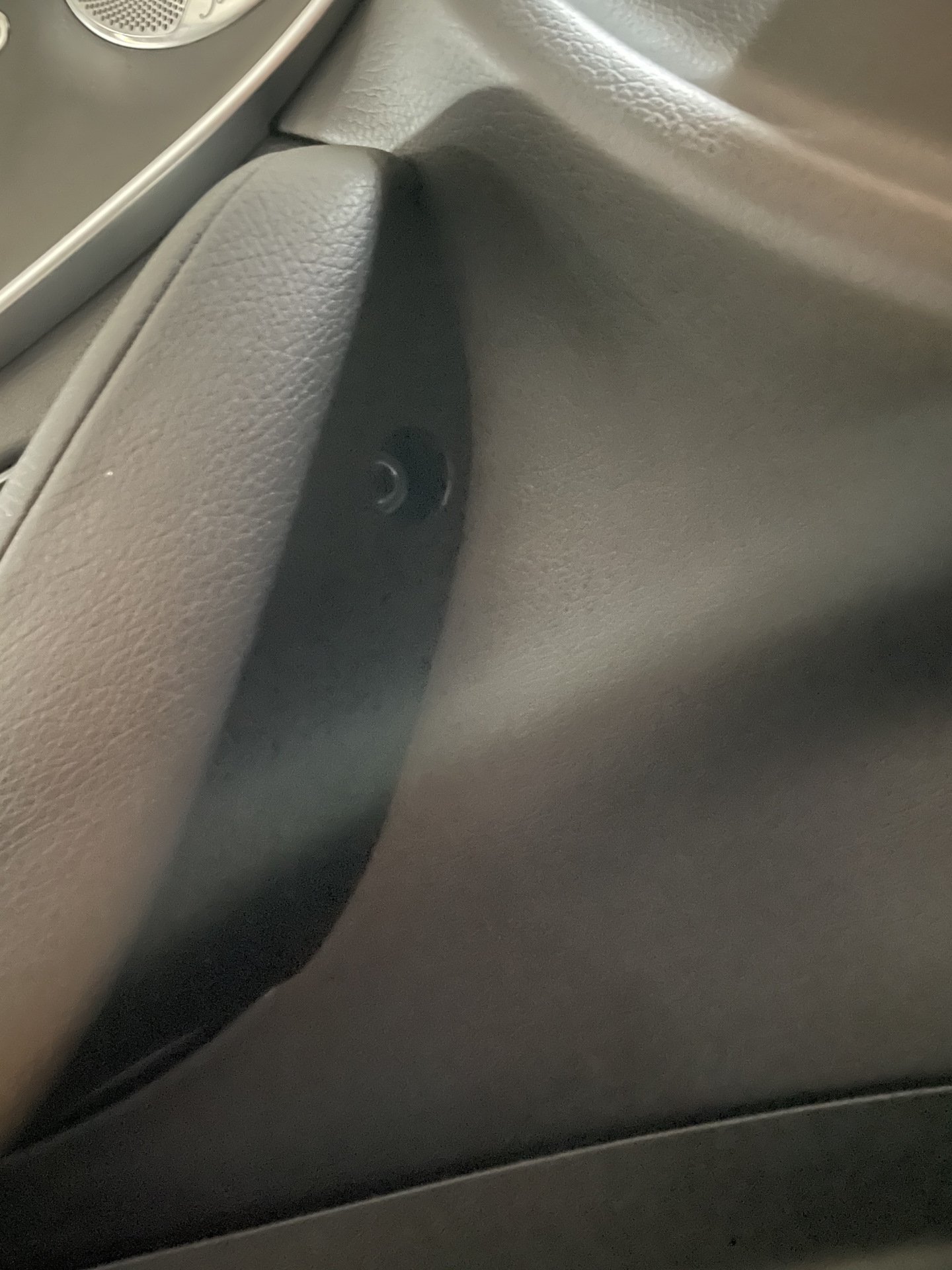

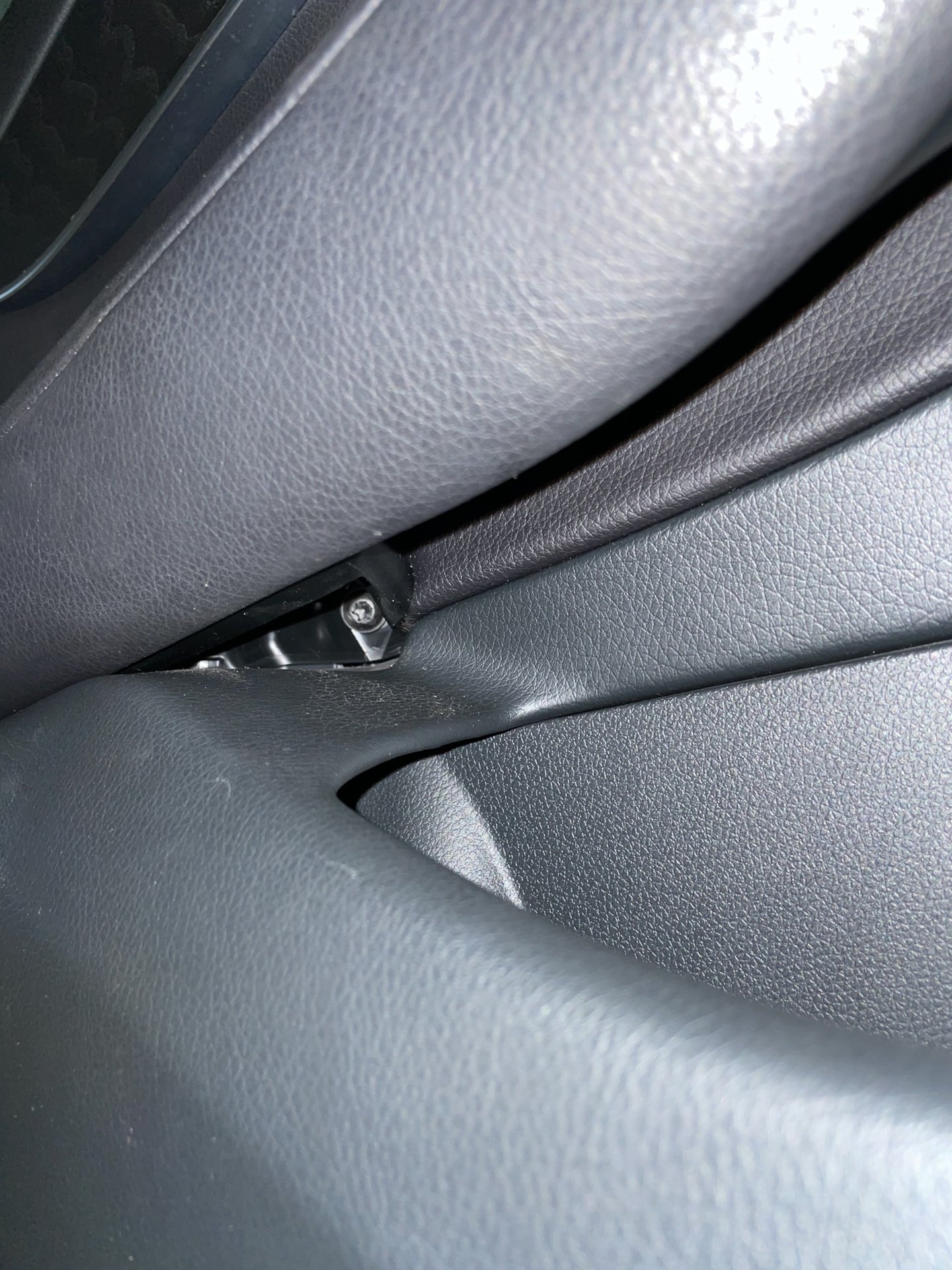

Чтобы снять карту откручиваем два шурупа на карте.





И отщёлкиваем карту.



Для наглядности снял видео как карта отщелкивается.

Кстати удивила толщина войлока на карте! Около 1.5-2см! Может это изза опции Бурмистер. хз. Кто снимал карту, поделитесь у вас такой же?

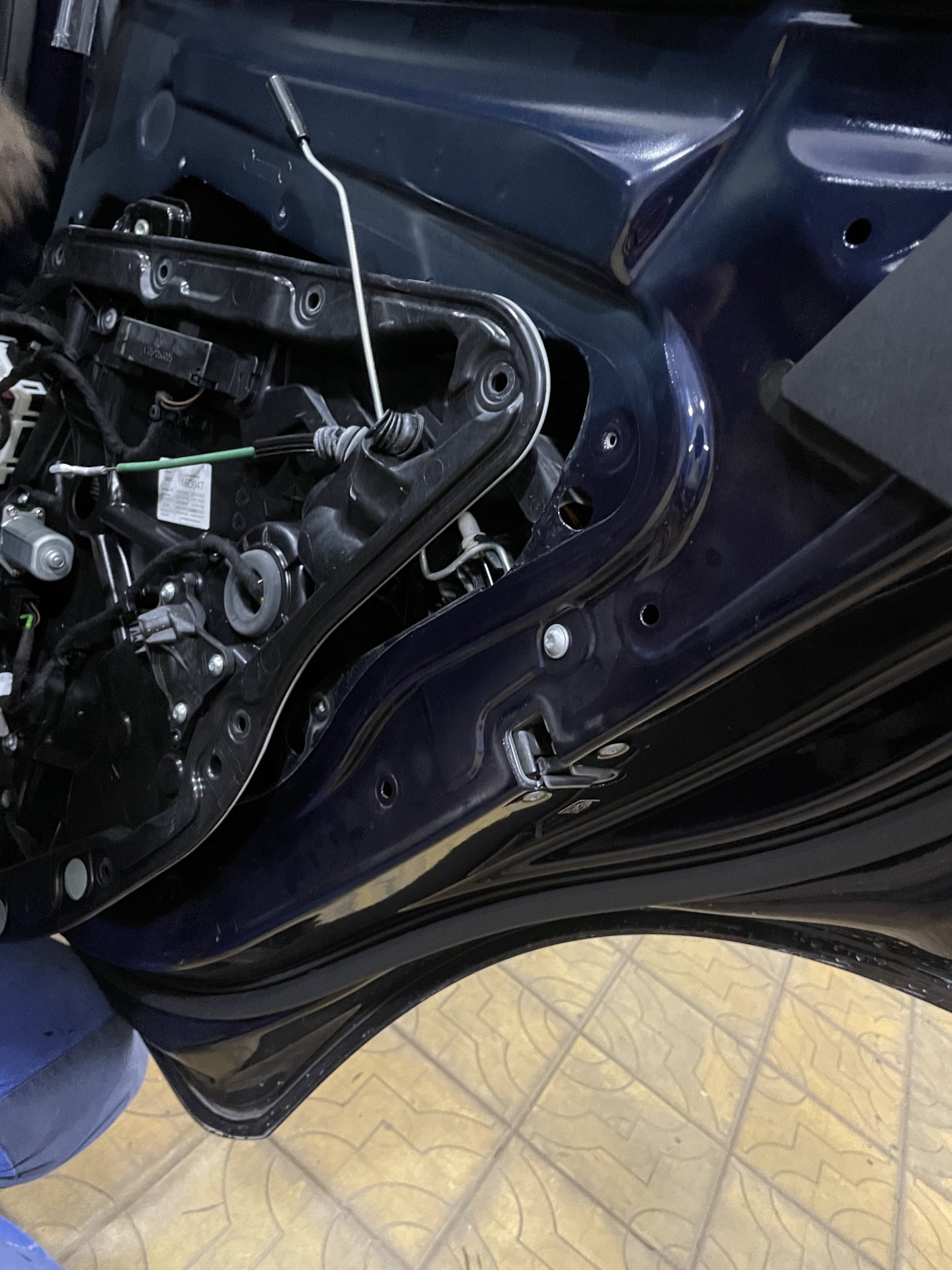

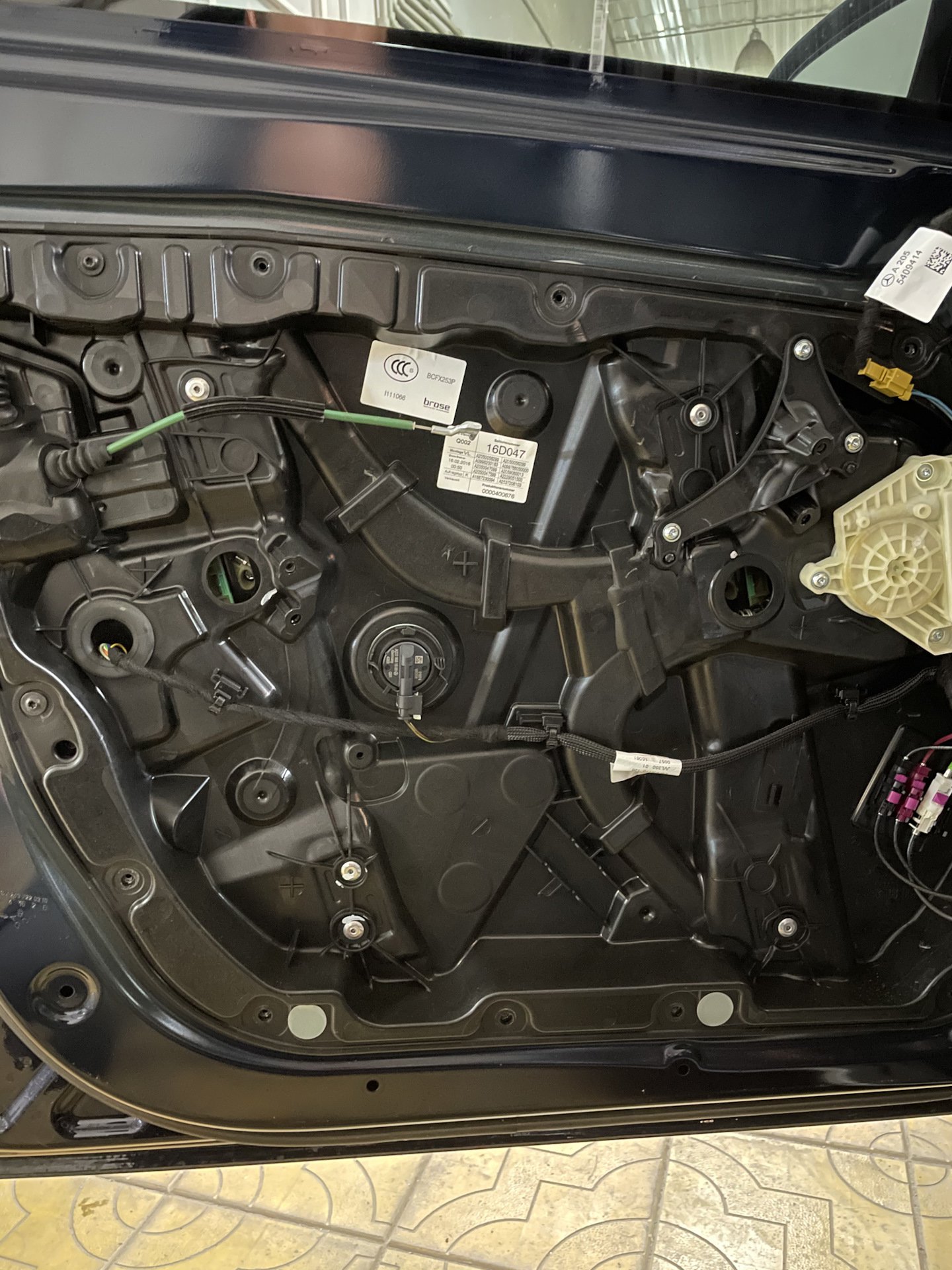

Откручиваем по периметру пластиковый каркас

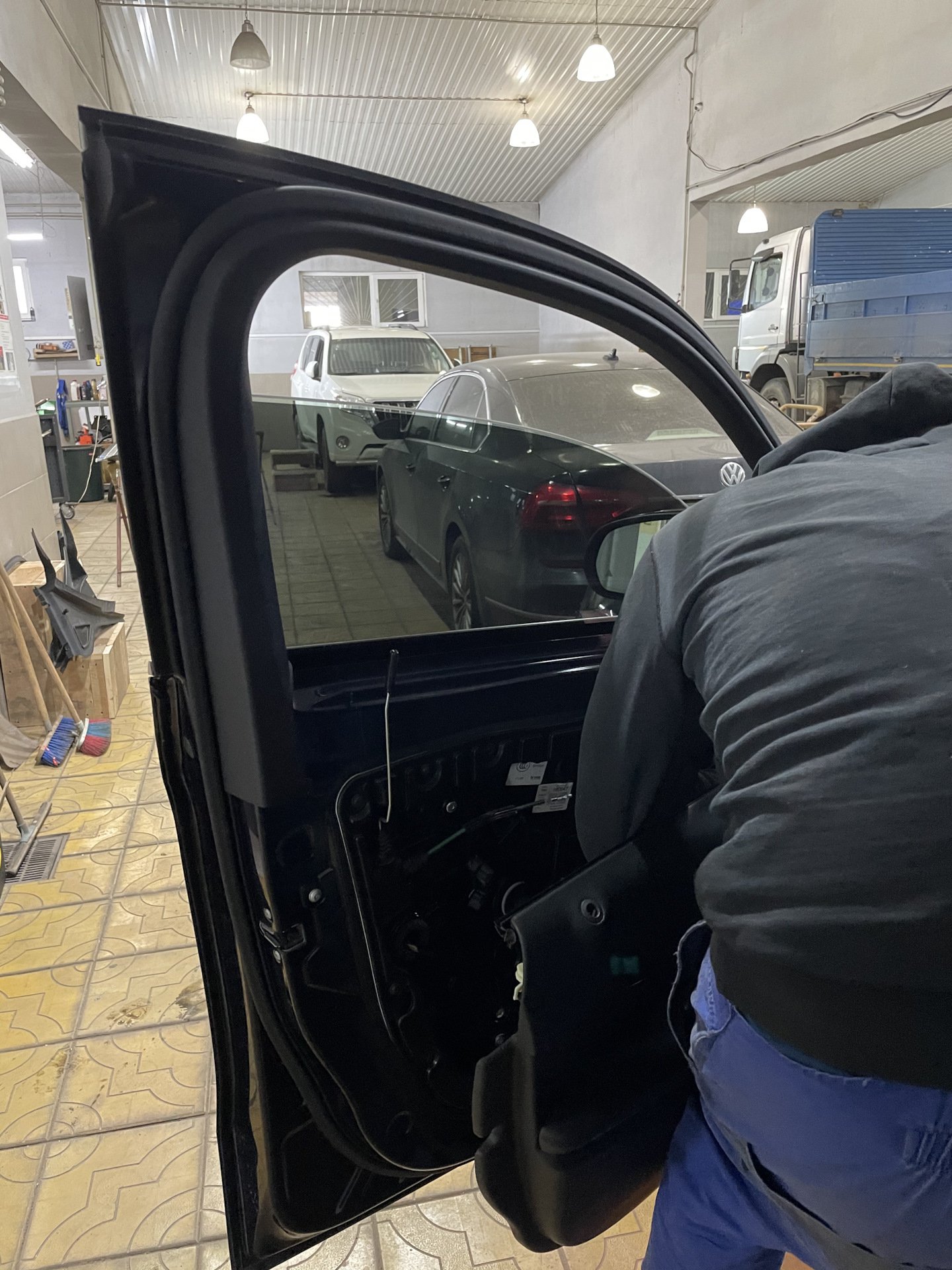

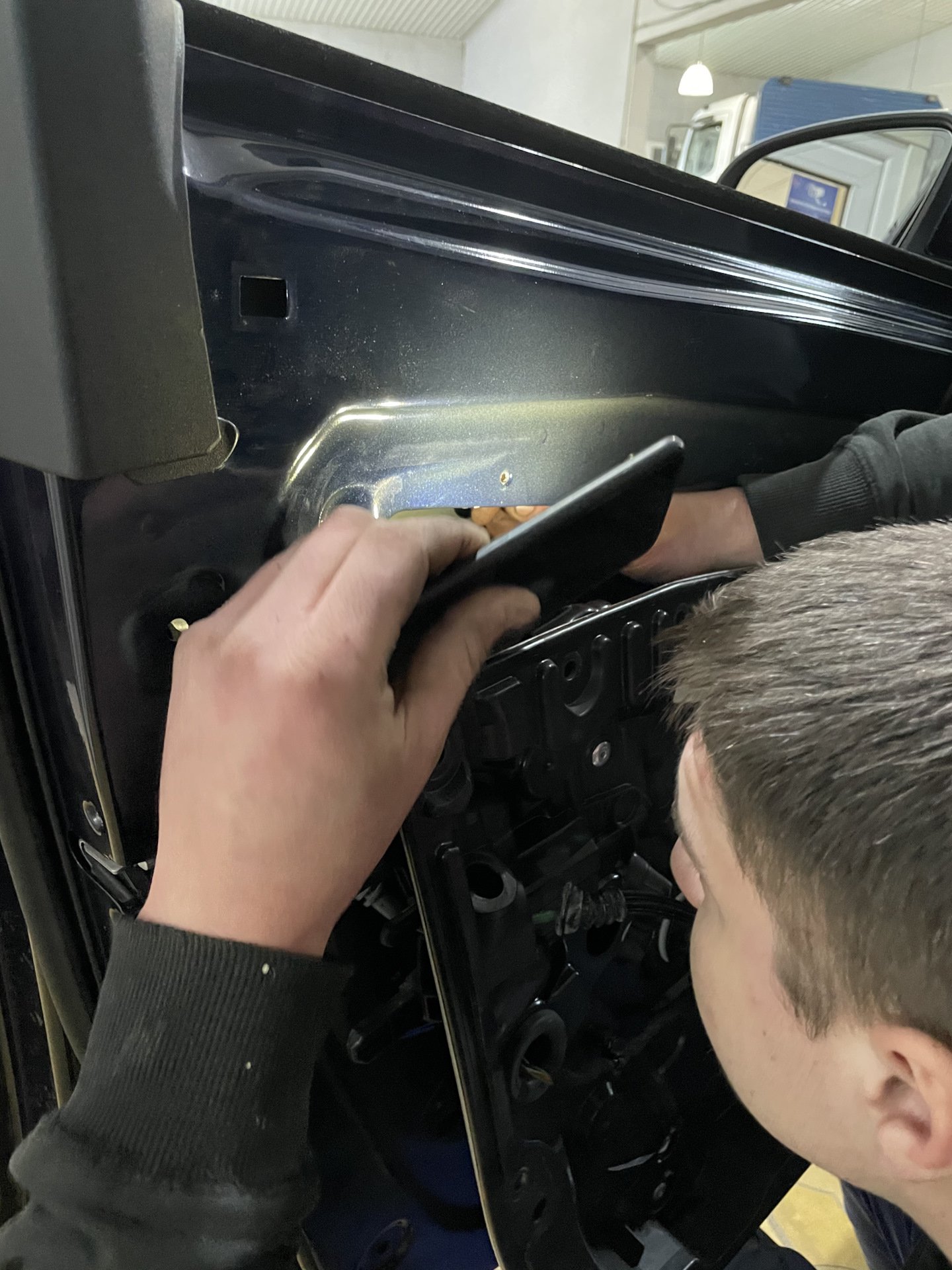

Приспускаем стекло и ослабляем крепление слекла. После сего многие его скотчем приклеивают к арке чтобы не упало, но мы его просто вытянули!

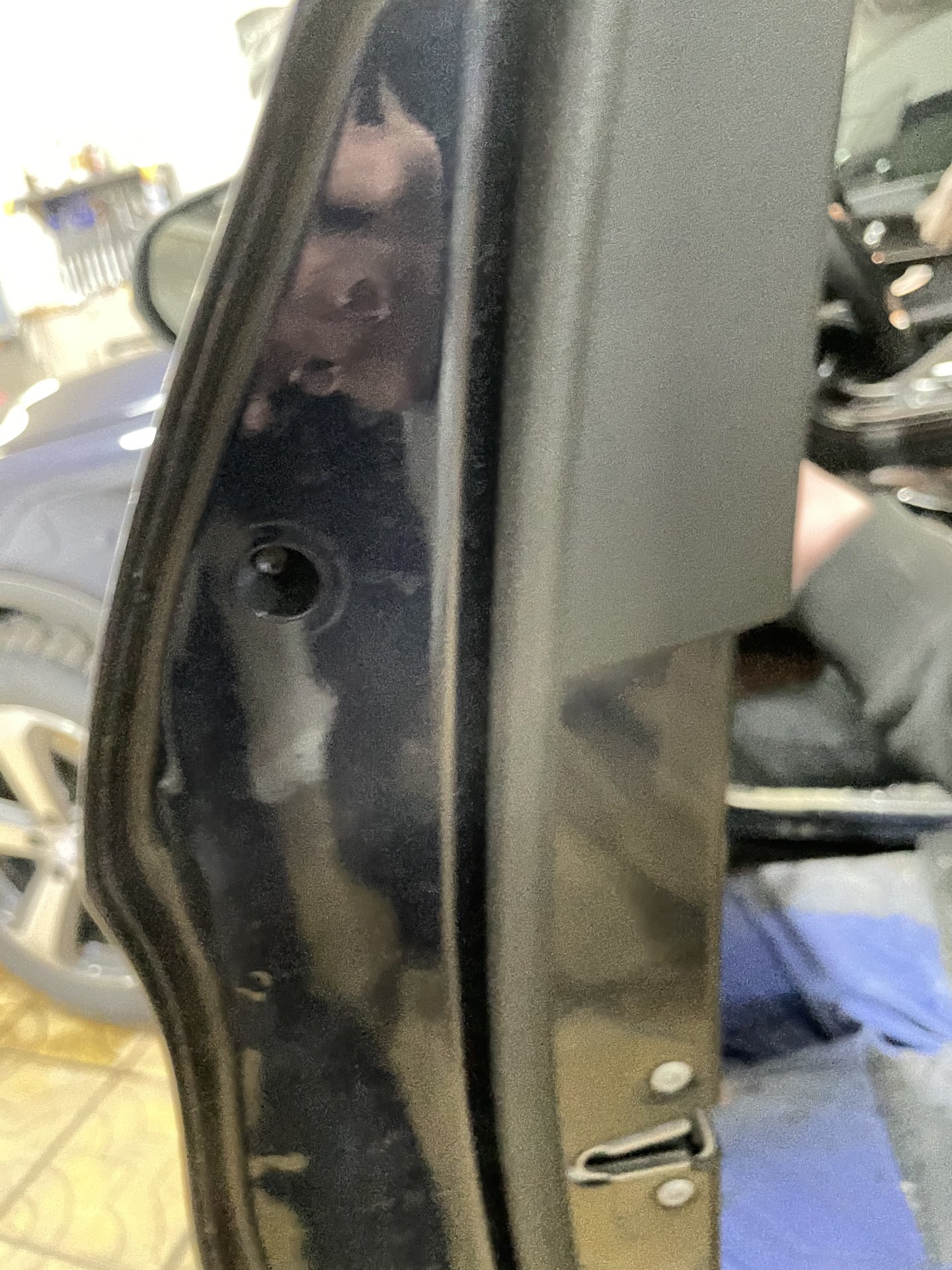

На торце двери заглушка и шуруп который держит ручку двери

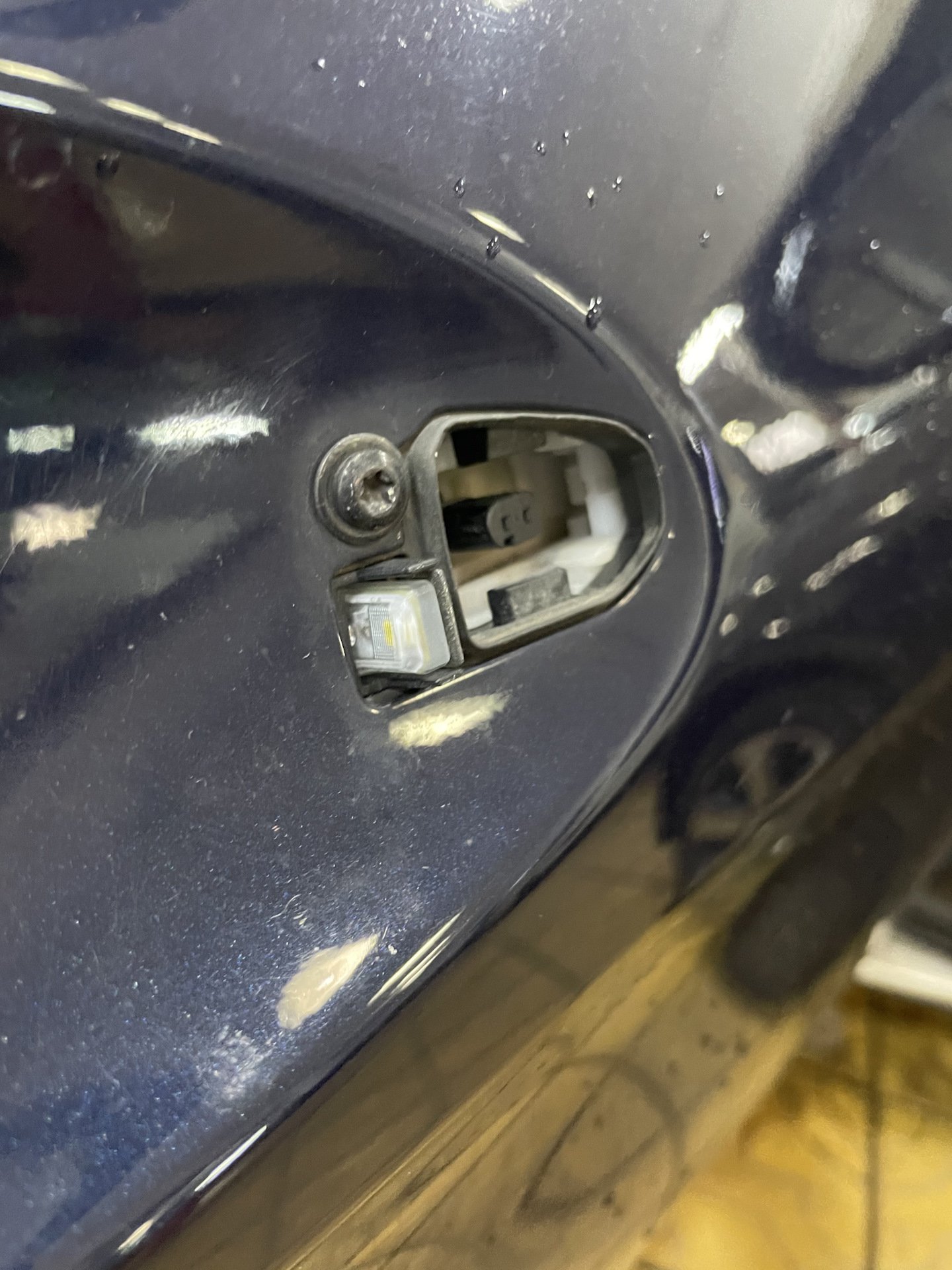

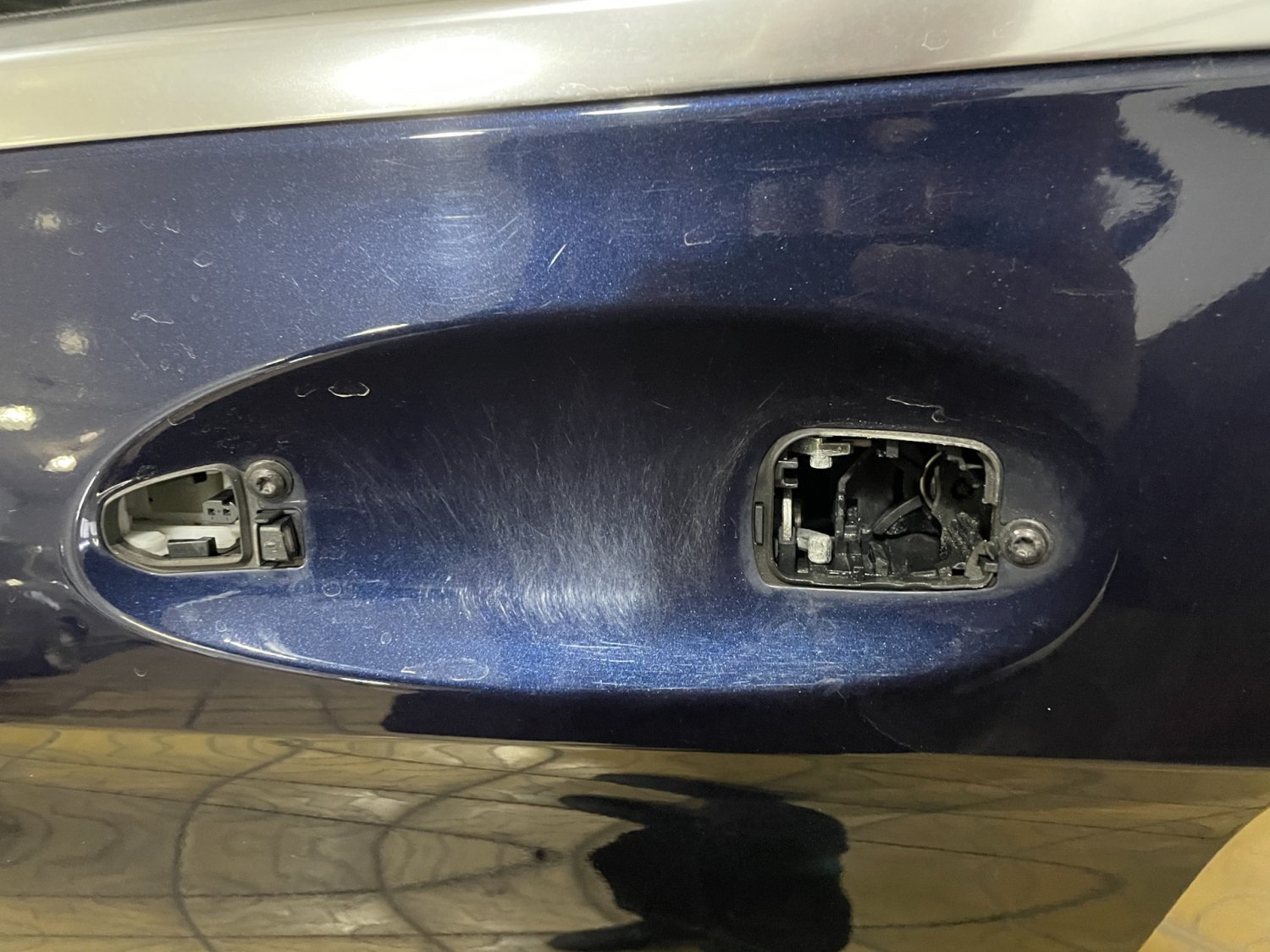

Ручка снята

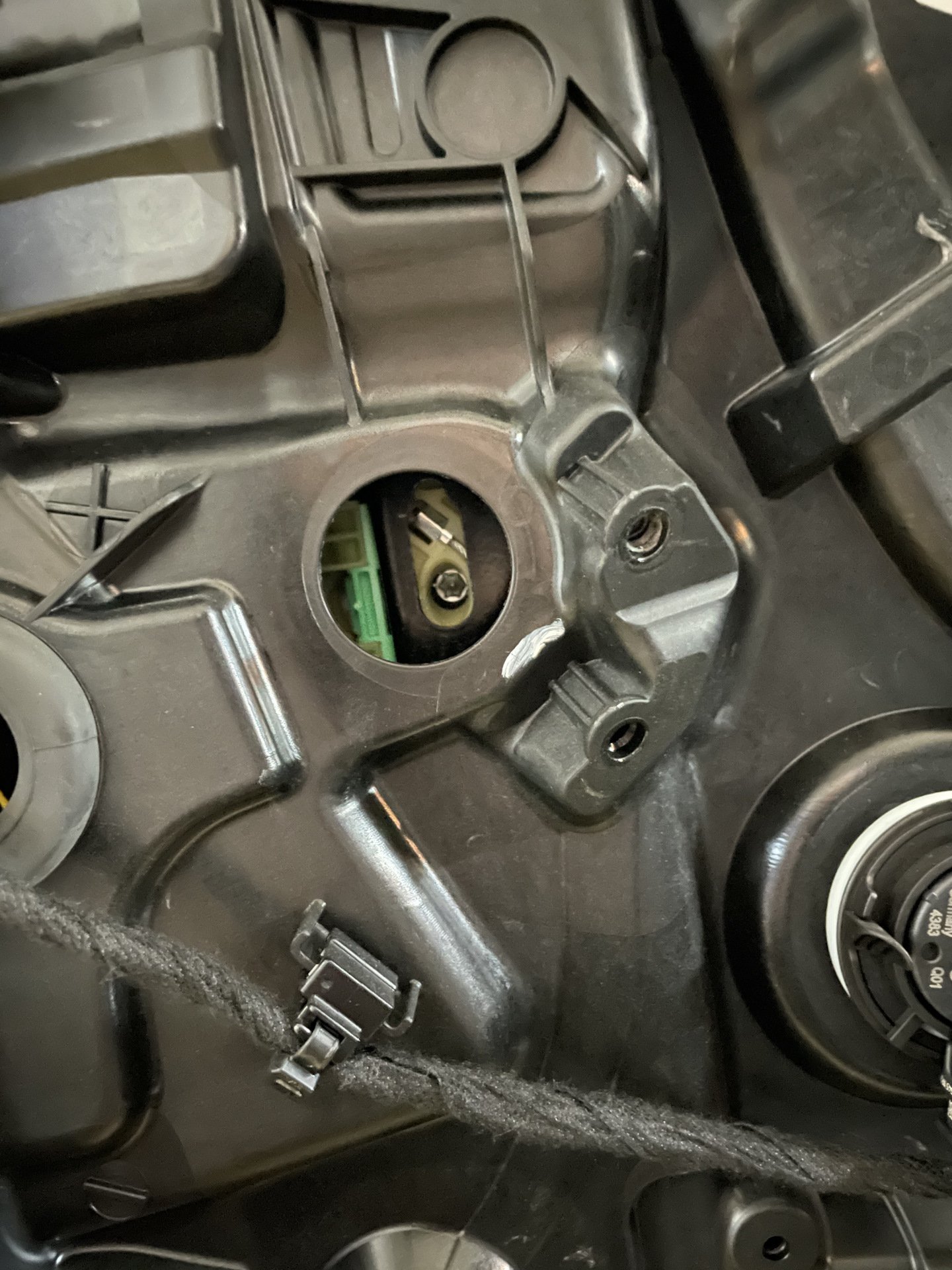

Откручиваем болты замка!



И оттягиваем весь корпус с замком чтобы получить доступ к подсветке ручки.

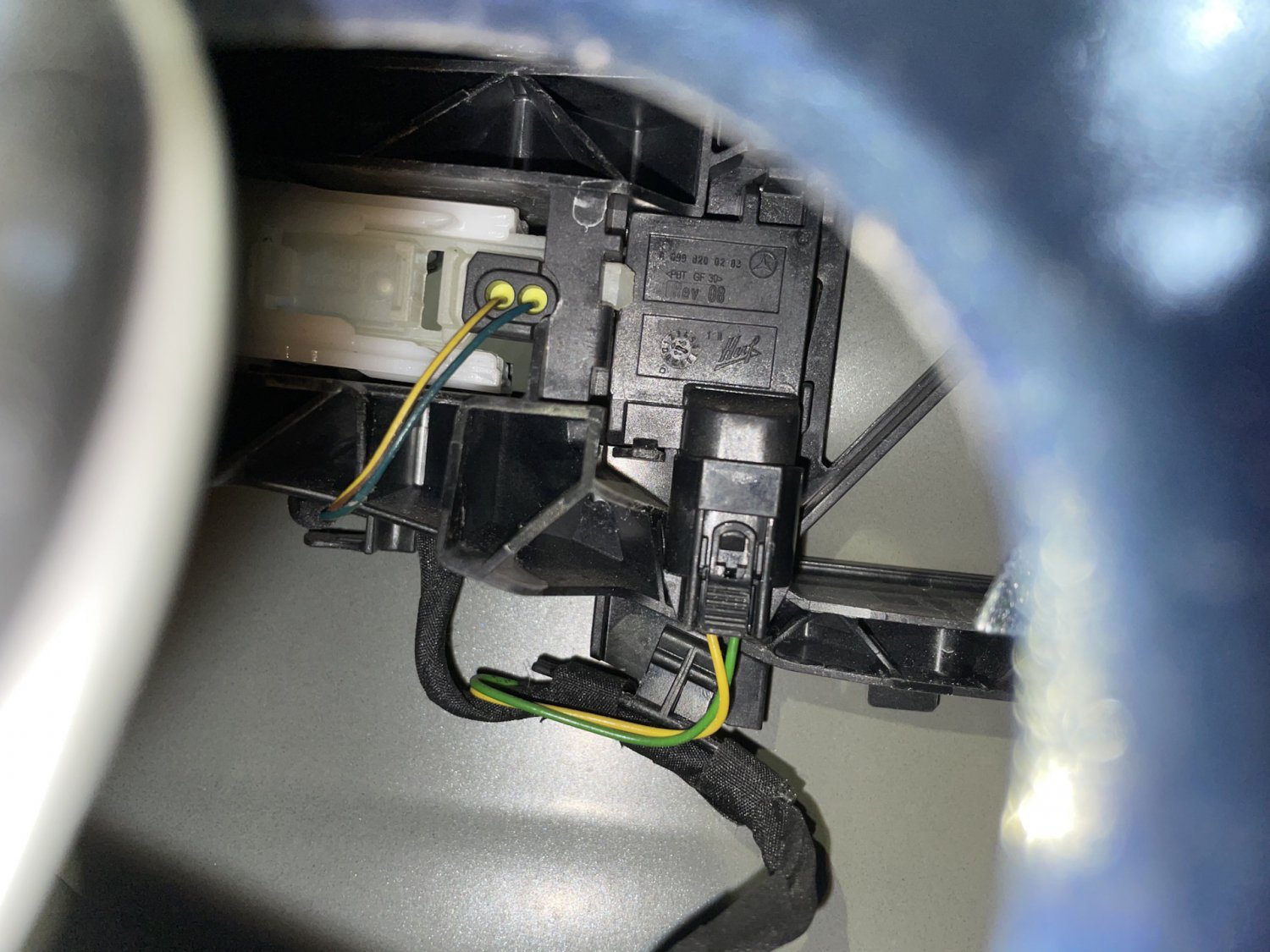

Отщелкиваем фишку от подсветки. И вспоминая мать такую отщелкиваем светодиод. после чего он падает в каркас двери, мы опять вспоминаем Мать и ищем чем достать диод из низа каркаса двери…)



Светодиод наместе



Итак, заменив две двери мы получаем два старых светодиода… что с ними делать мы уже знаем по постам других людей из этой ветки.

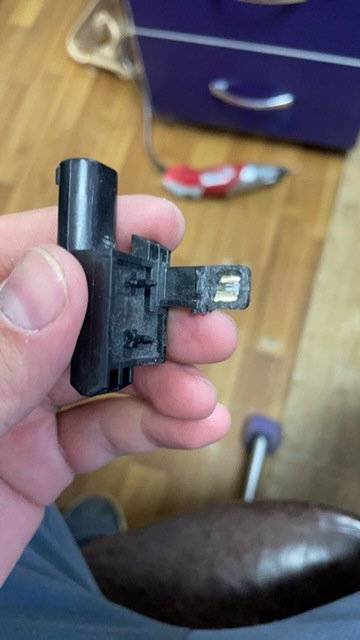

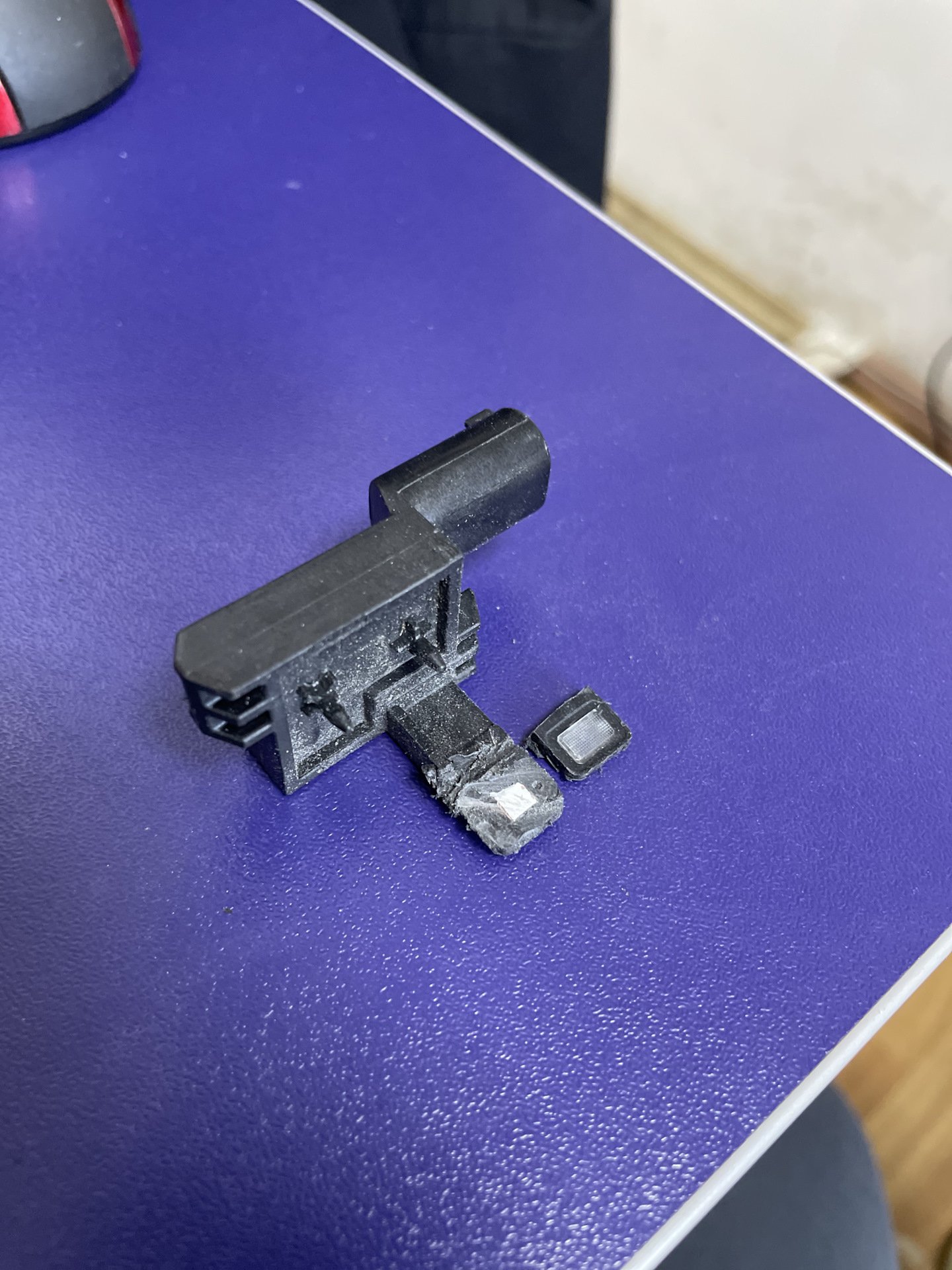

Срезаем рассеиватель и дремелью зачищаем пластик до контактов





И припаиваем диод! Диод я попросил качественный у одного хорошего человека который в этом профи. Sn00pi он прислал мне свежие качественные с фирменными кристаллами диоды. По свечению подобрали максимально похожие.

После чего склеиваем всё обратно молекулярным термоклеем чтобы было всё герметично!

Опять разбираем карту и меняем диоды



Отреставрированный диод

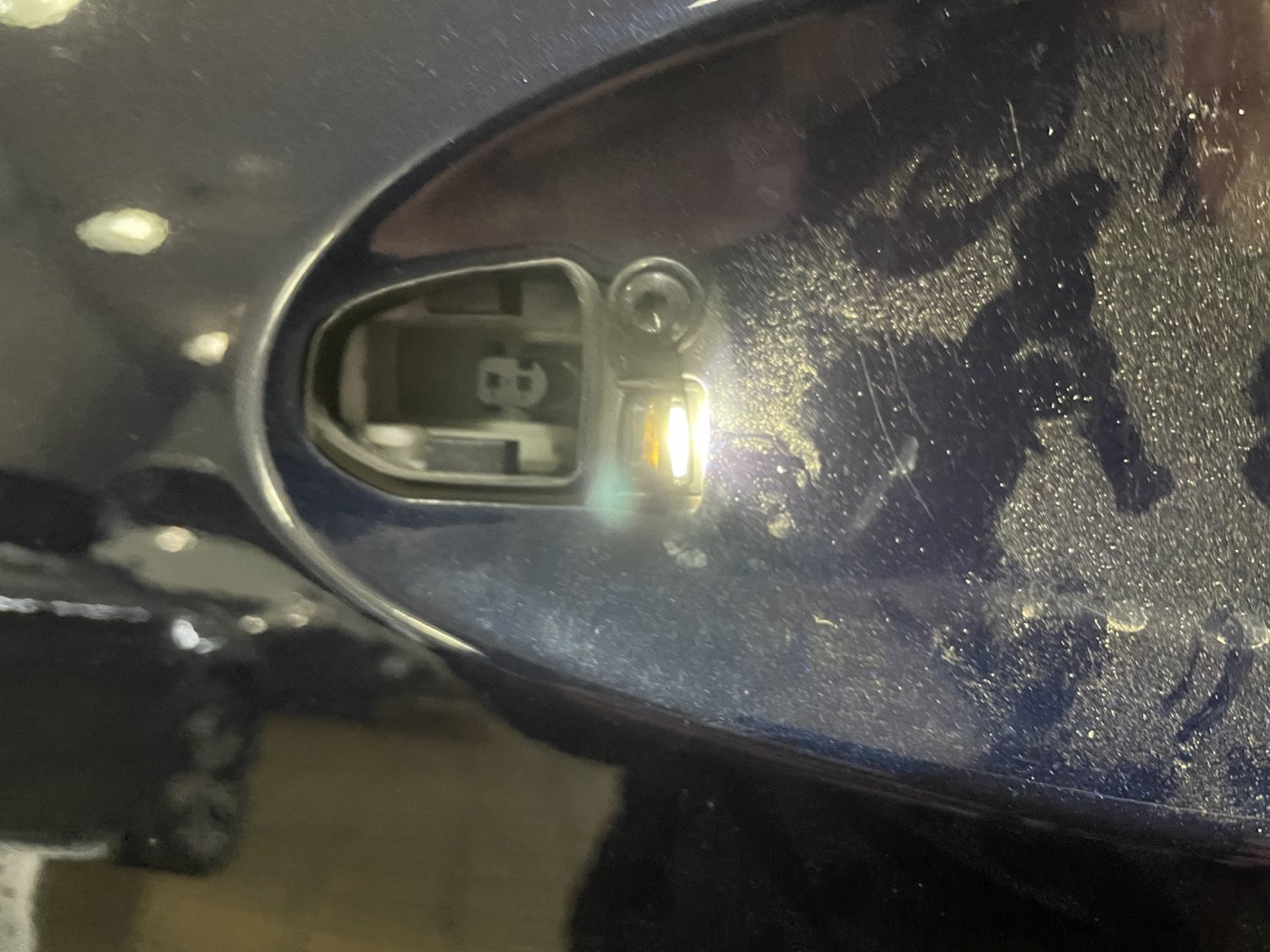

Работает)

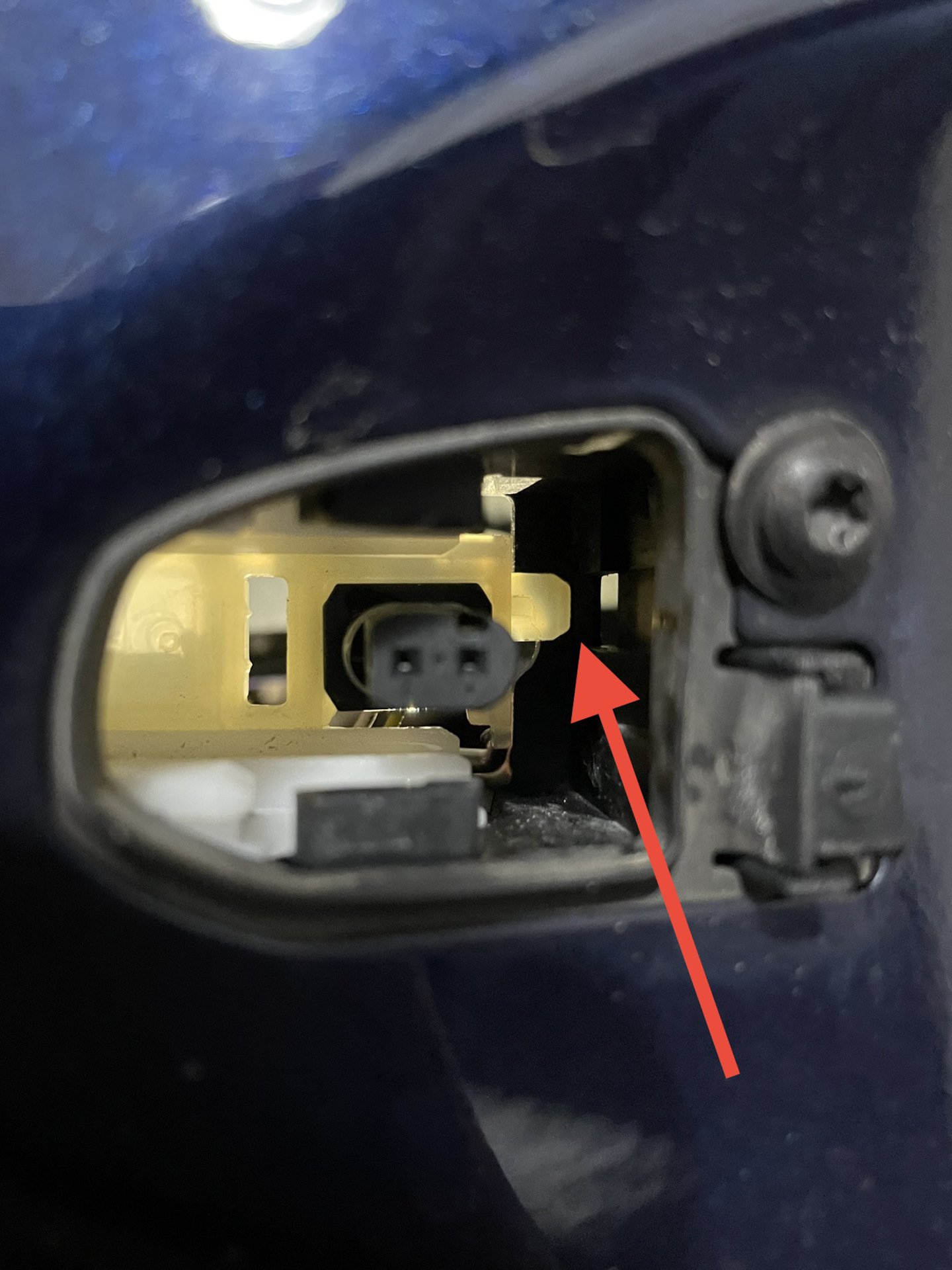

Ставим обратно ручку… забыл сказать про один нюансик! Когда ставим ручку нужно вот тут…



Сделать вот так)

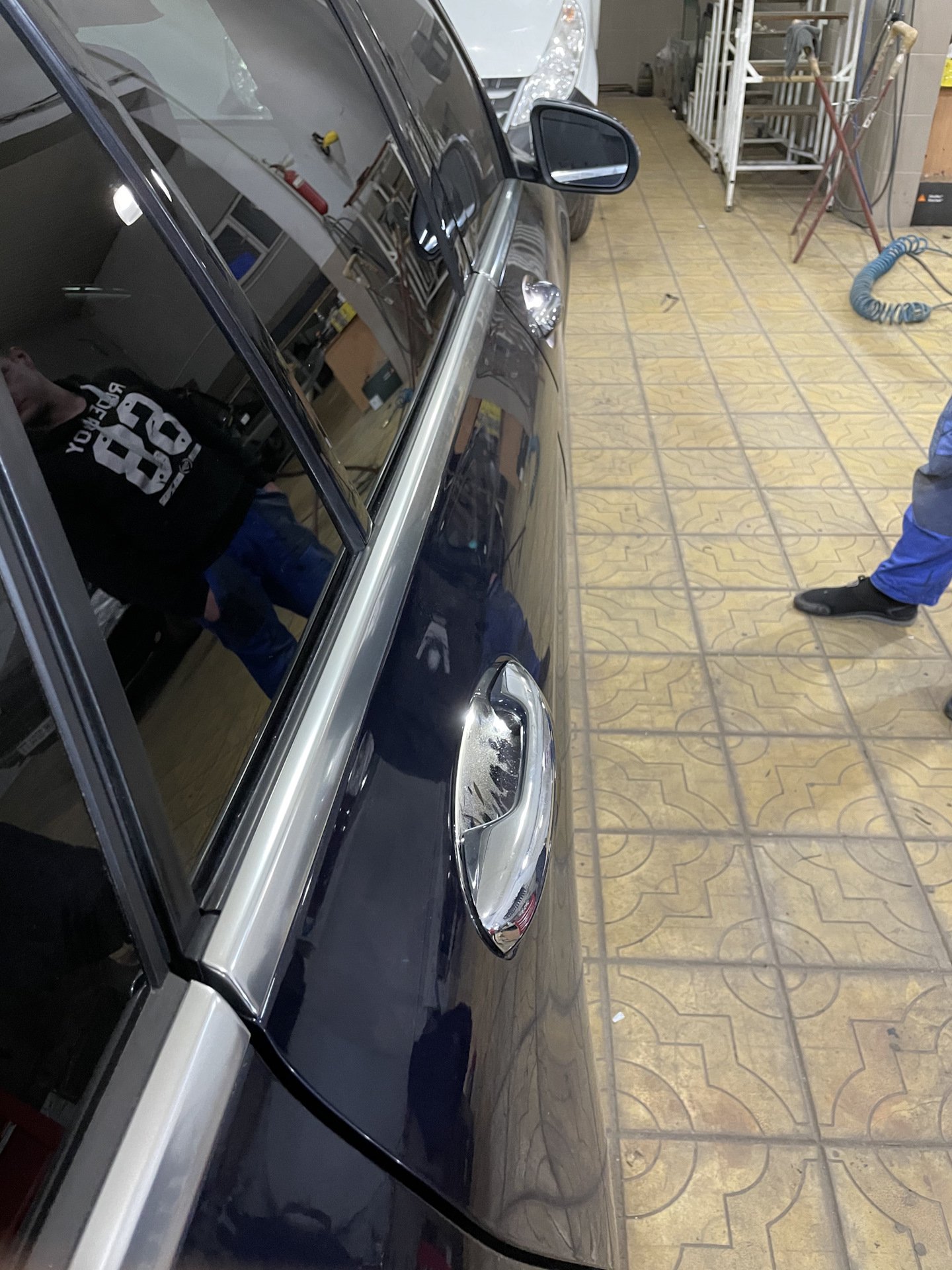

Ну и получаем результат!



Теперь даже самому интересно… что прослужит дольше? Новая ревизия диодов или отремонтированный мною диод?)

Время покажет… пока прошло полгода, всё работает.
