Всем привет!
Ни для кого не секрет, что в Мазда 3 хэтч очень слабая подсветка багажника, можно сказать — что ее нет, есть только подсветка небольшой зоны с правой стороны. Замена лампочки проблему не решает — светодиодные будут перегорать (как вариант — напаять дополнительное сопротивление), да и саму проблему, по сути, не решат, поскольку вся суть в неудачной конструкции плафона освещения багажника. Только у меня сложилось впечатление что этот элемент перекочевал в Мазду 3 из советского автопрома?)) Мне он напоминает подсветку салона ВАЗ 210x (та, которая на боковых стойках).
По этому принял решение поставить в качестве дополнительного освещения багажника светодиодную подсветку.
Идея не нова, на драйве есть реализации, но все же распишу весь процесс, мне кажется что эта информация может быть полезной.
Вторая часть здесь — Подсветка багажника. Часть 2.

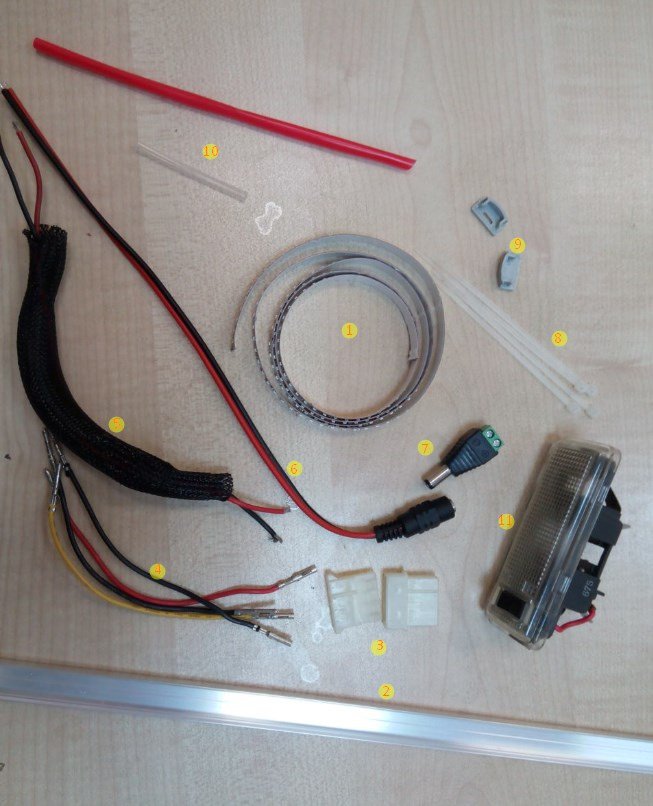

Итак, нам понадобится:
1. Светодиодная лента "204 led/m W SMD 3014 12V 18W/m". При длине короба в 80 см. я отрезал ленту длиной 77,5 см.2. Алюминиевый профиль (короб) для светодиодной ленты "ЛП-7 низкий (2м) Матовый комплект". Нужен для теплоотдачи от ленты, но можно и без него. Я поставил больше из-за эстетичности, так лучше смотрится, да и в цвет кузова попал :). Отрезал 80 см.3. Коннекторы типа Molex (можно любые другие), нужны для удобного отключения плафона от дополнительной проводки.4. Проводка с наконечниками для Molex — разъем с контактами выдрал из нерабочего БП, разбирается достаточно легко — нужно чем то тонким поджать "усики" и вытащить проводок из коннектора.5. Дополнительные провода для припайки к диодной ленте. Я из запустил в "змеиную шкурку" но планирую заменить на разрезную гофру 5мм. (пока не нашел ее).6. Разъем под питание для диодной ленты с проводкой.7. Штекер для питания с колодкой. Это нужно для того, что бы можно было снять полку в случае необходимости.8. Обтяжка (черного цвета небыло под рукой, взял белые).9. Заглушки для профиля, в одной — отверстие для проводки питания к ленте.10. Термоусадка.11. Плафон.12. Герметик (о нем во второй части, еще не выбрал).

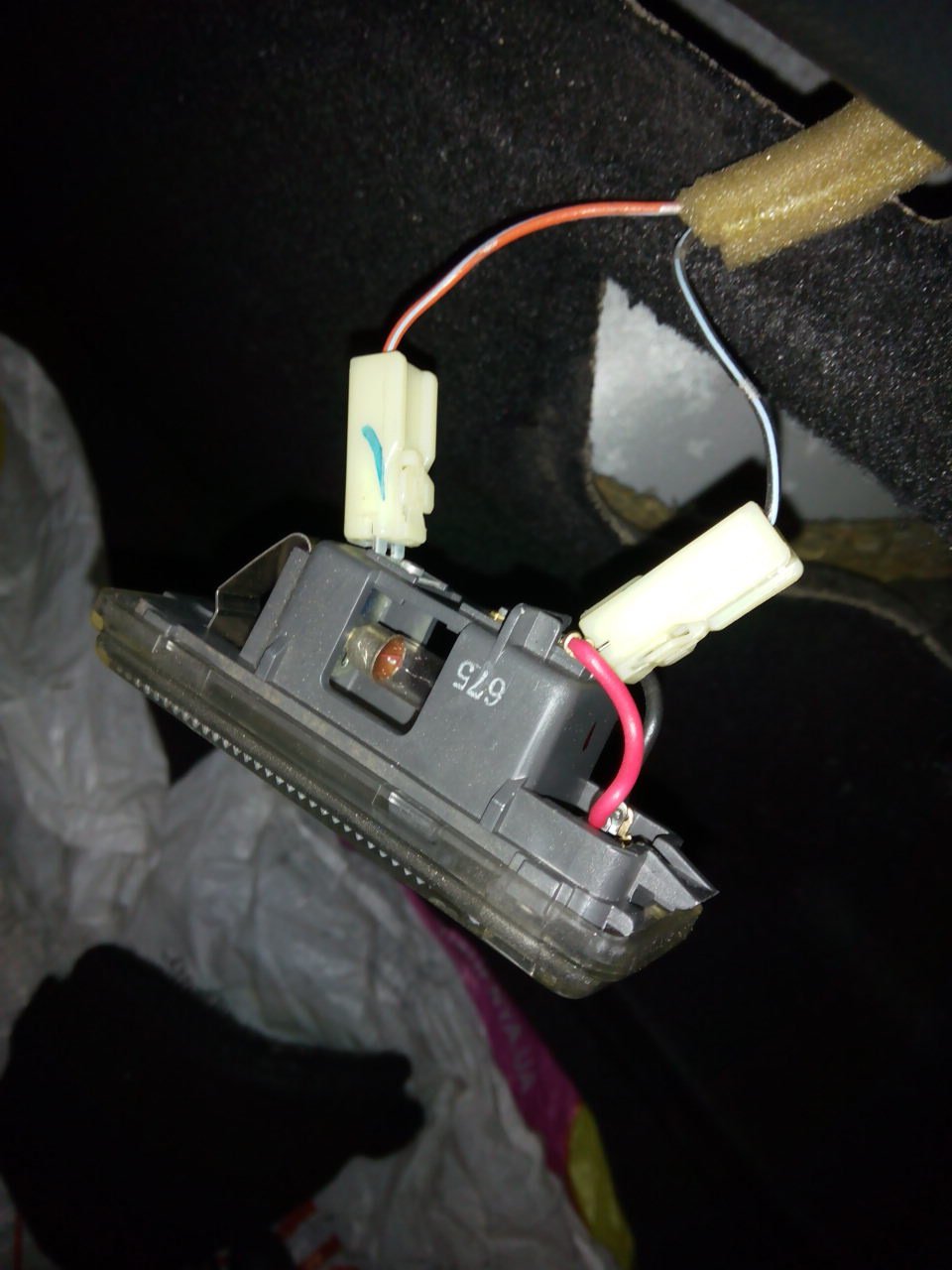

Плафон снимается легко, под плафоном в обшивке снимается заглушка, слегка давим на левую часть плафона (там пружинистая скоба) и выдавливаем на себя.

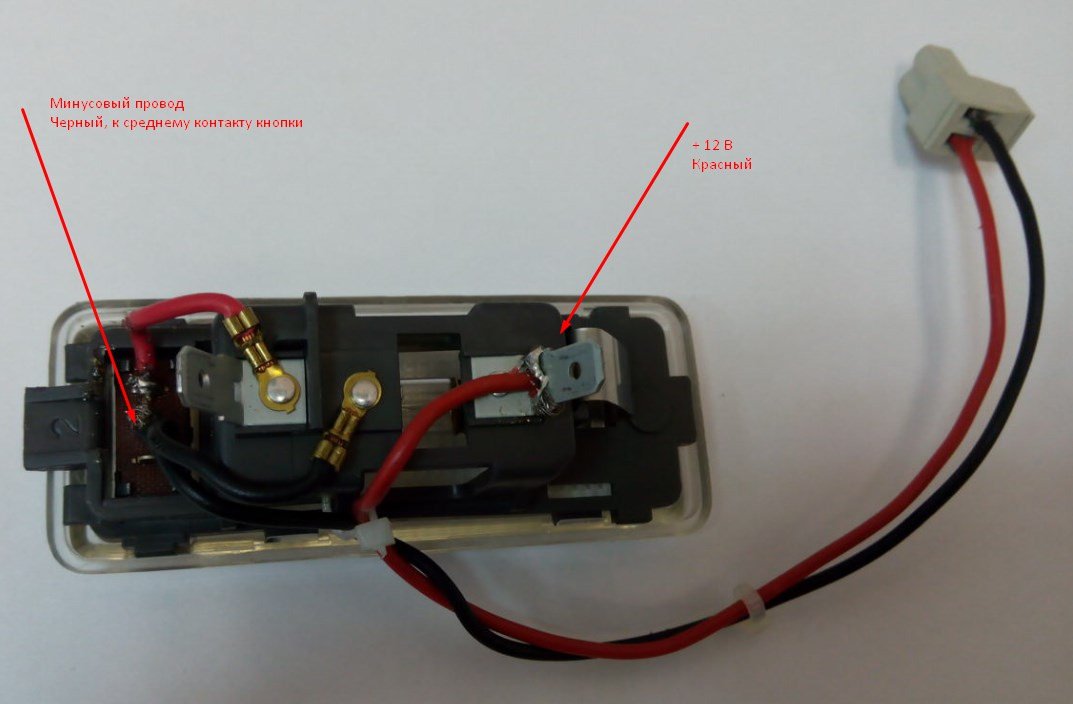

Напаиваем на штатный светильник два провода — один, красный — на средний (черный) контакт кнопки, второй — на верхний контакт — т.е. образом лента будет включена последовательно и можно будет отключать выключателем. Провода зафиксировал стяжкой.

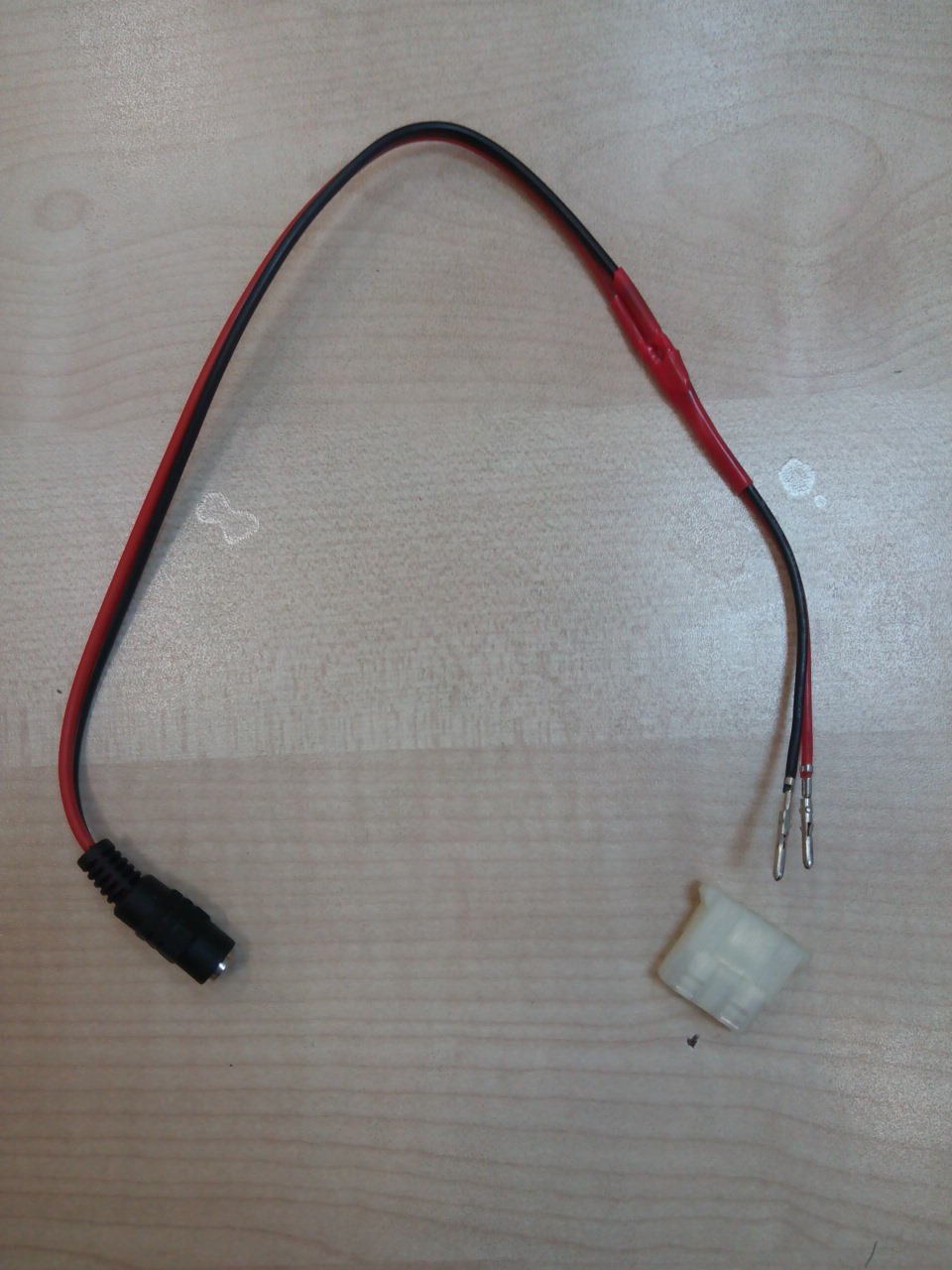

Затем спаиваем следующую часть — получился шнурок длиной ~ 25см. Черный разъем будет выведен в багажник. Белый — подключается к плафону за обшивкой. В идеале — нужно его спрятать в гофру, позже сделаю, как найду подходящую.

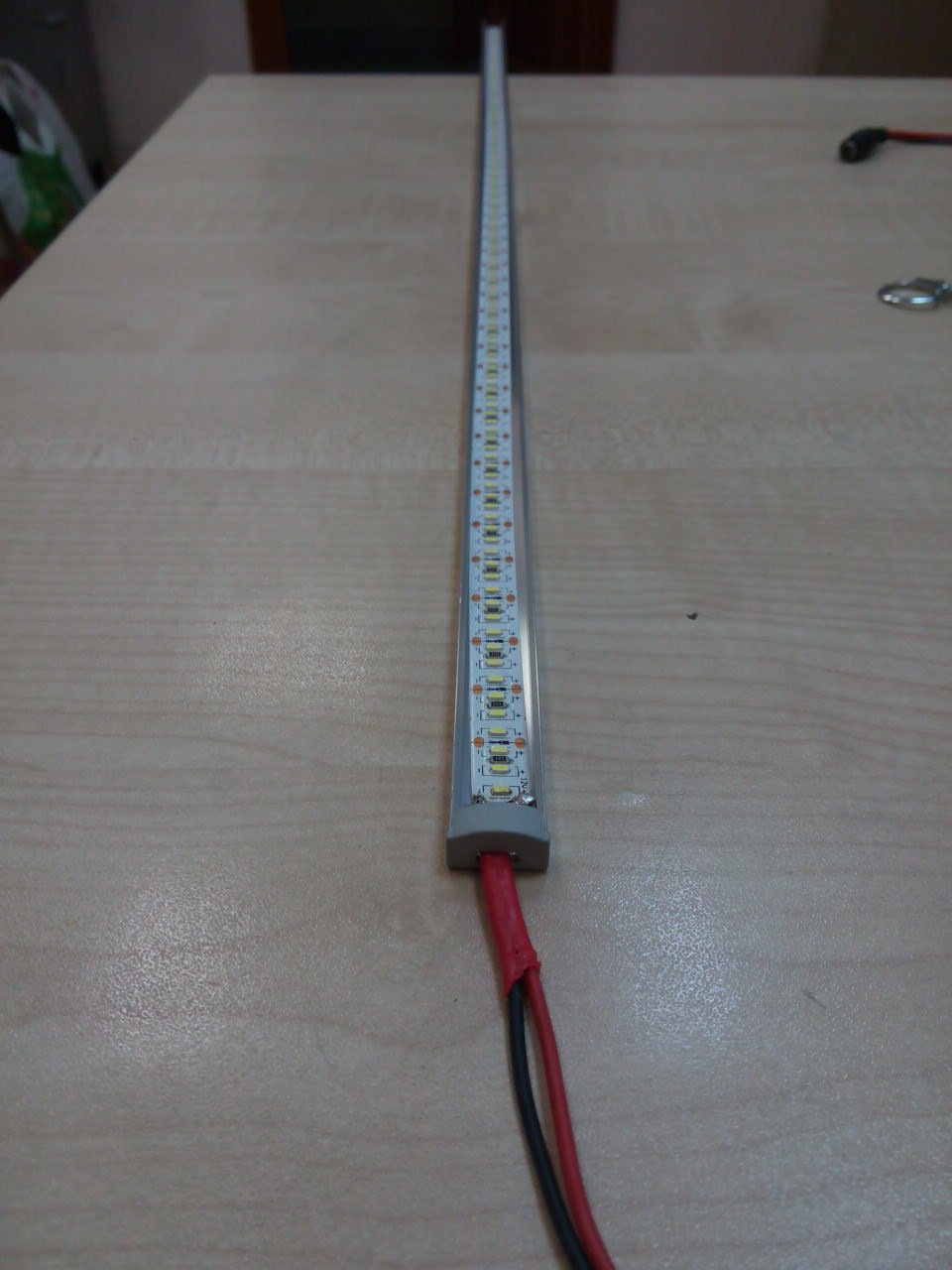

Проклеиваем ленту в профиль (дополнительно не проклеивал, профиль будет закрыт, штатный клей достаточно крепкий, не выпадет), запаиваем питание (красный — плюс, черный — минус) и ставим заглушки на профиль.

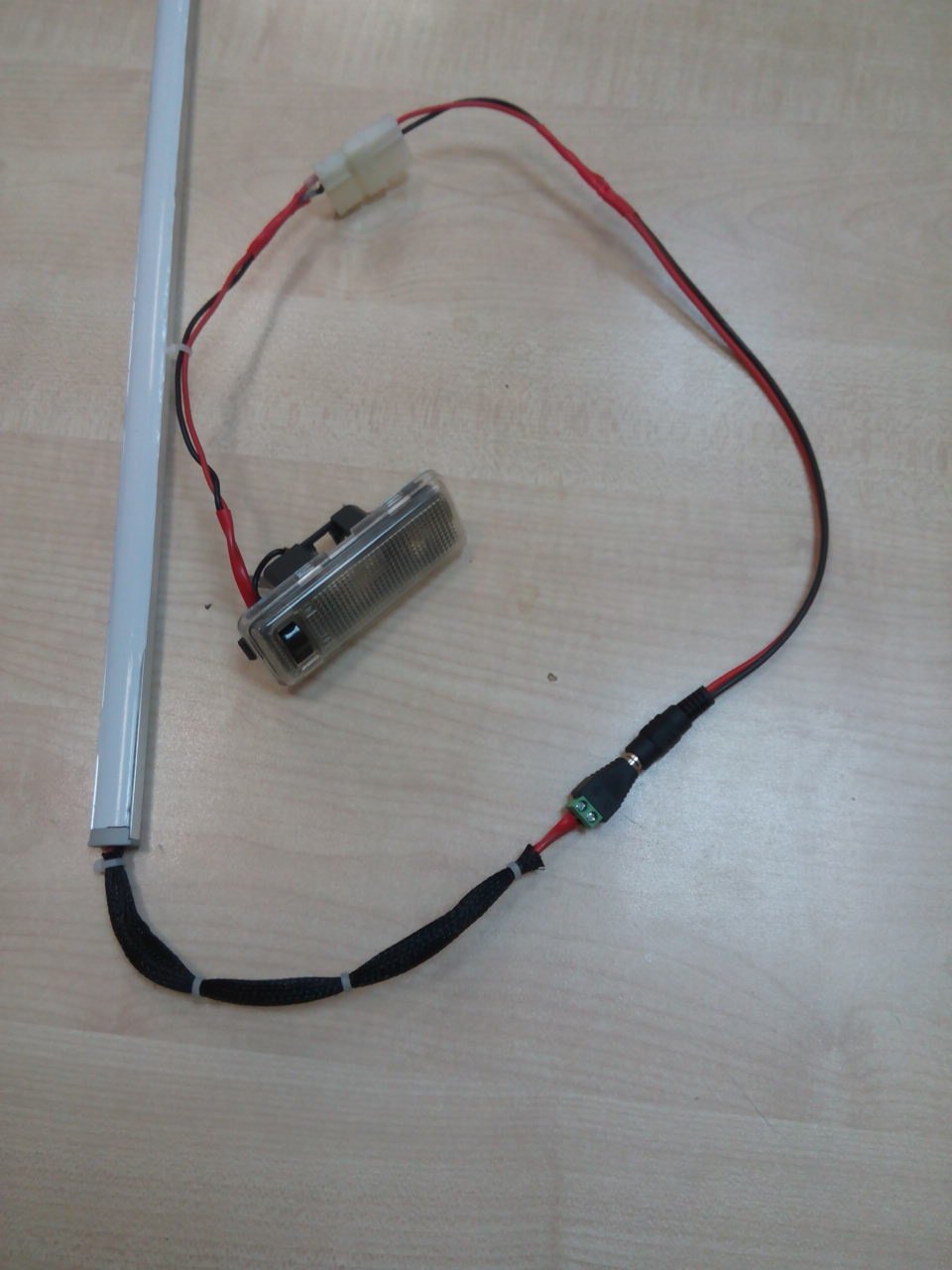

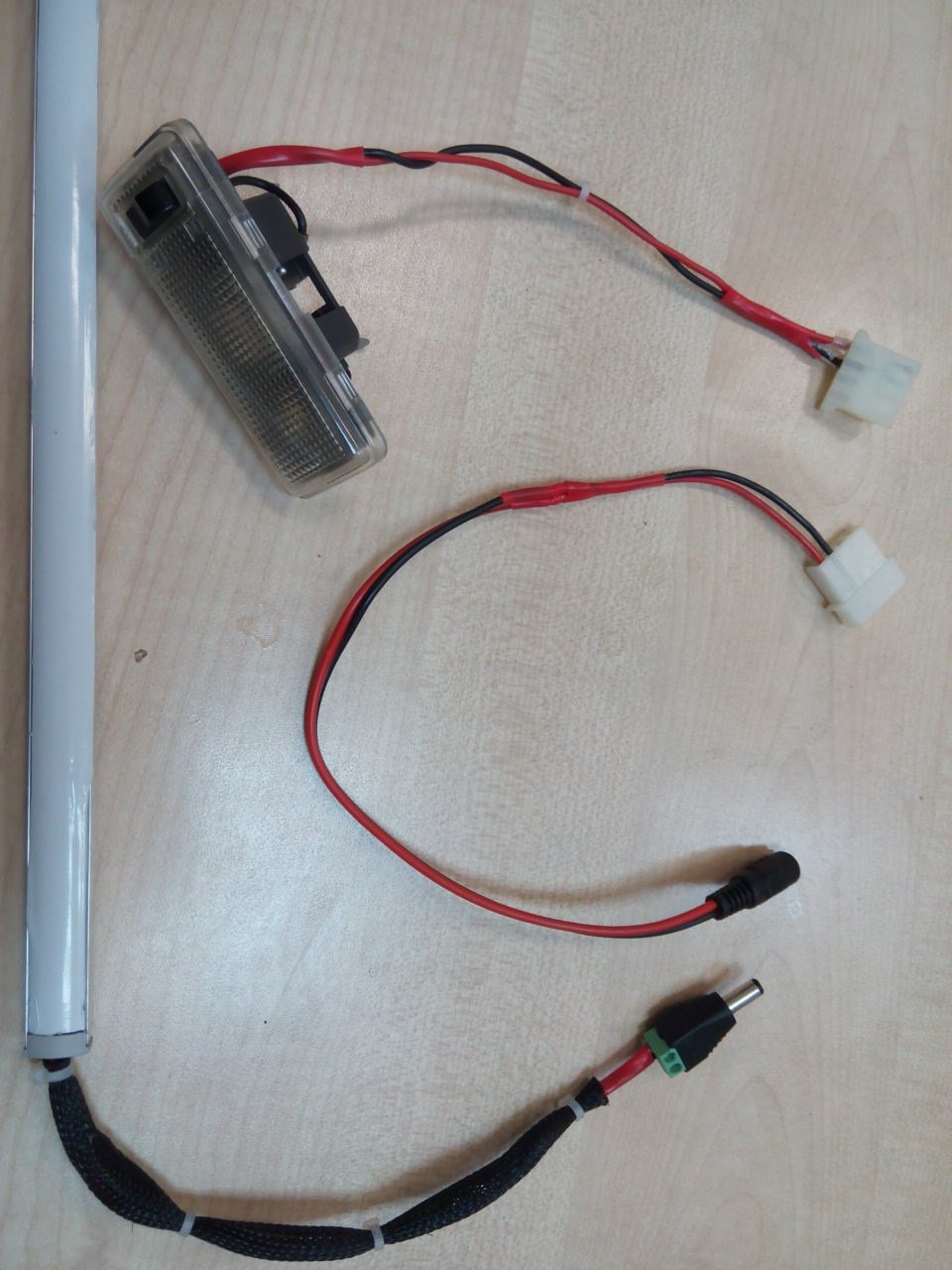

В итоге получаем дополнительную подсветку из трех частей:
Во второй части — установка (еще не установил) и подсчет затрат.Вторая часть здесь — Подсветка багажника. Часть 2.
