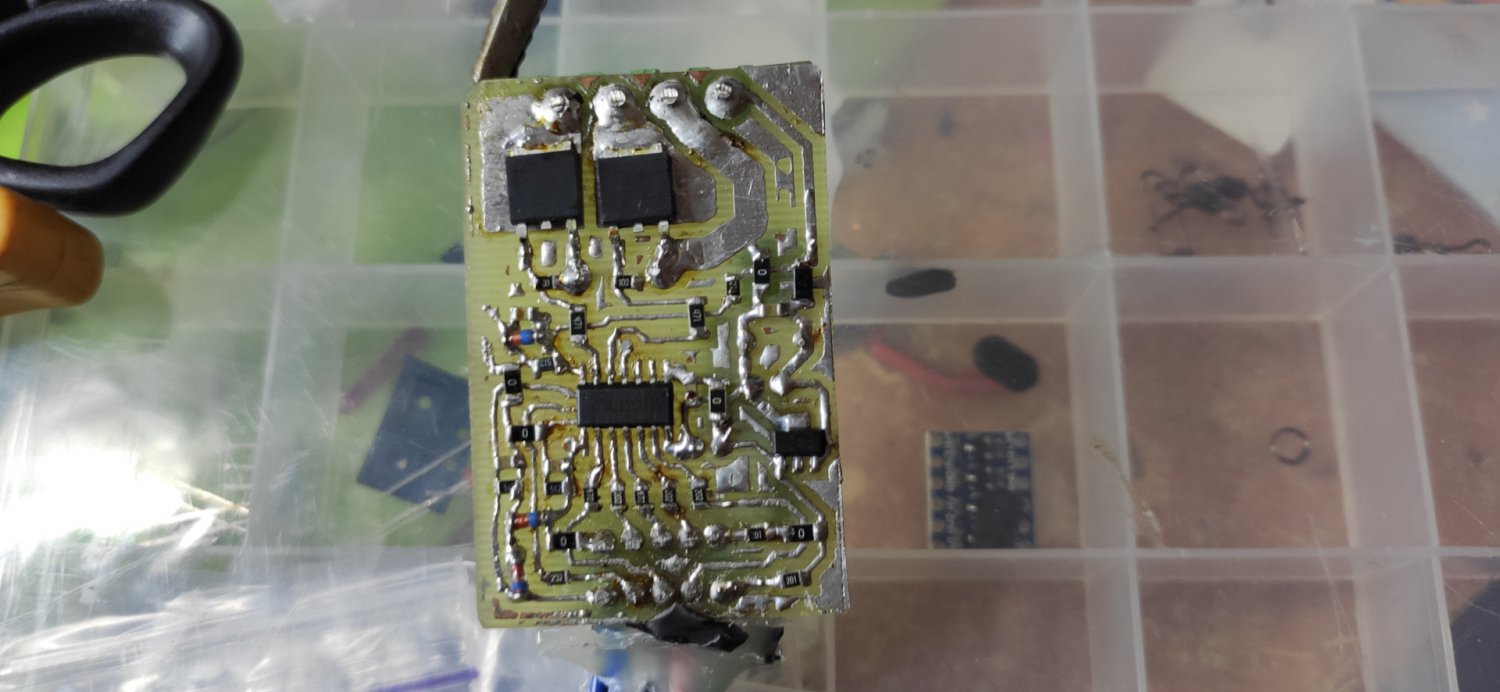

Всем привет!Еще во время карантина были установлены передние сидения с мазды 6.Все меня устраивало пока не начались холода, думаю сами понимаете что такое кожаные сидения в мороз.Сидушки мне достались со всеми блоками управления, в частности и с блоком управления подогревом который мне не удалось победить(Схемы в интернете не нашел, сидушки эти умные, есть датчики присутсвтвия пасажиров, терморезистор, подушки безопасности, електро регулировки(которые были подключены сразу же в день установки).На прямую подав напряжение на маты подогрев через реле и вазовские кнопки, или другие аналогичные делать не хотел, не мой вариант.В сидушке стоит 2 мата подключеных последовательно, сопротивление которых составляет 8 Ом при напряжении в борт сети в 14 вольт получаем мощность 24.50 Вт.Для управления был разработан 2-х канальный контроллер допустимая максимальная нагрузка до 30 Вт, в очень как по мне компактном исполнении.Блок позволяет управлять подогревом 2 сидений независимо друг от друга, а также позволяет включать/отключать подогрев спинок на каждом из сидений.При включении зажигания возможен переход в заранее запрограммированный режим для каждого из сидений : включен на 100%, включен на 50%, подогрев ВЫКЛЮЧЕН.Нажимая на кнопку каждого из сидений можем переключать последовательно по кругу режимы : 100%, 50%, ВЫКЛ.Блок самостоятельно переключает через заданные промежутки времени режим 100% => режим 50%, затем режим 50% => ВЫКЛ. Длительность работы в каждом режиме можно задать, сейчас 100%=5 мин, 50%=10 и потом выкл.

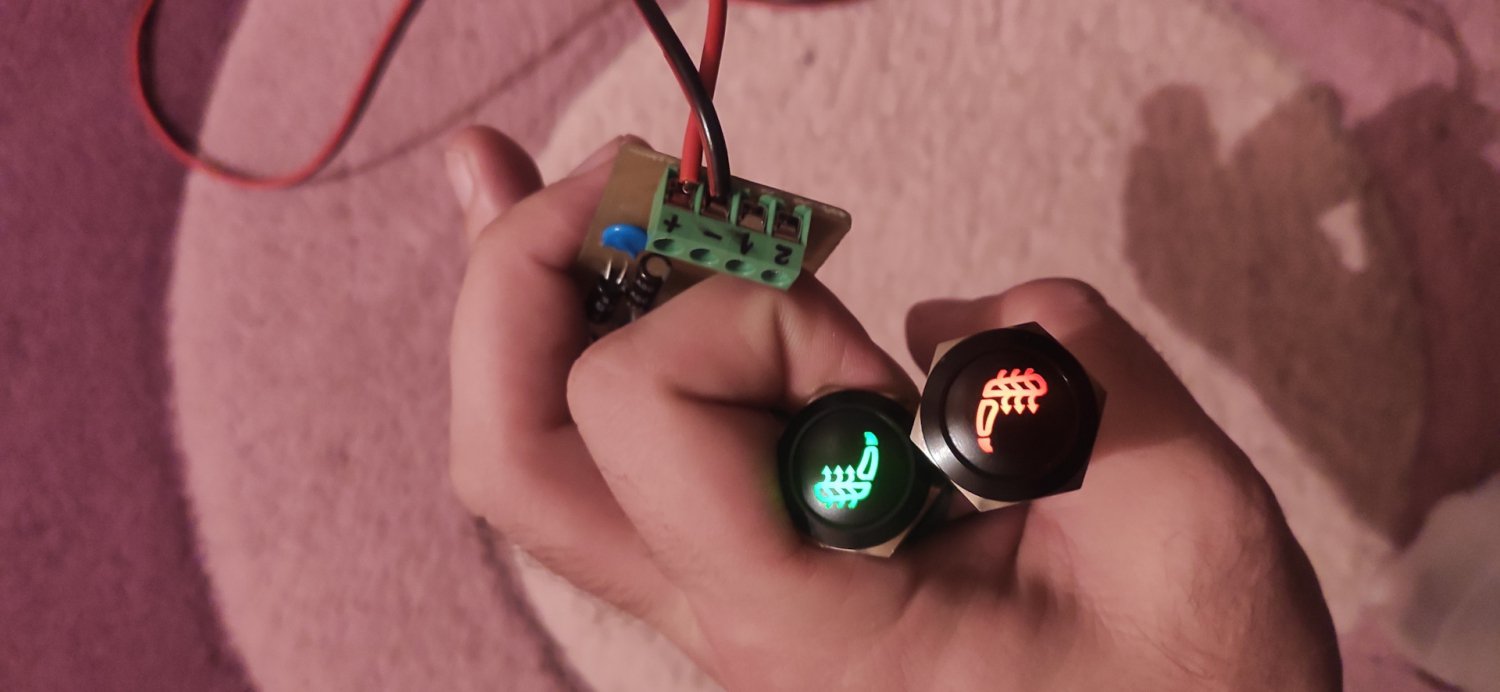

Для управления были приобретены кнокпи,и ответные разъёмы

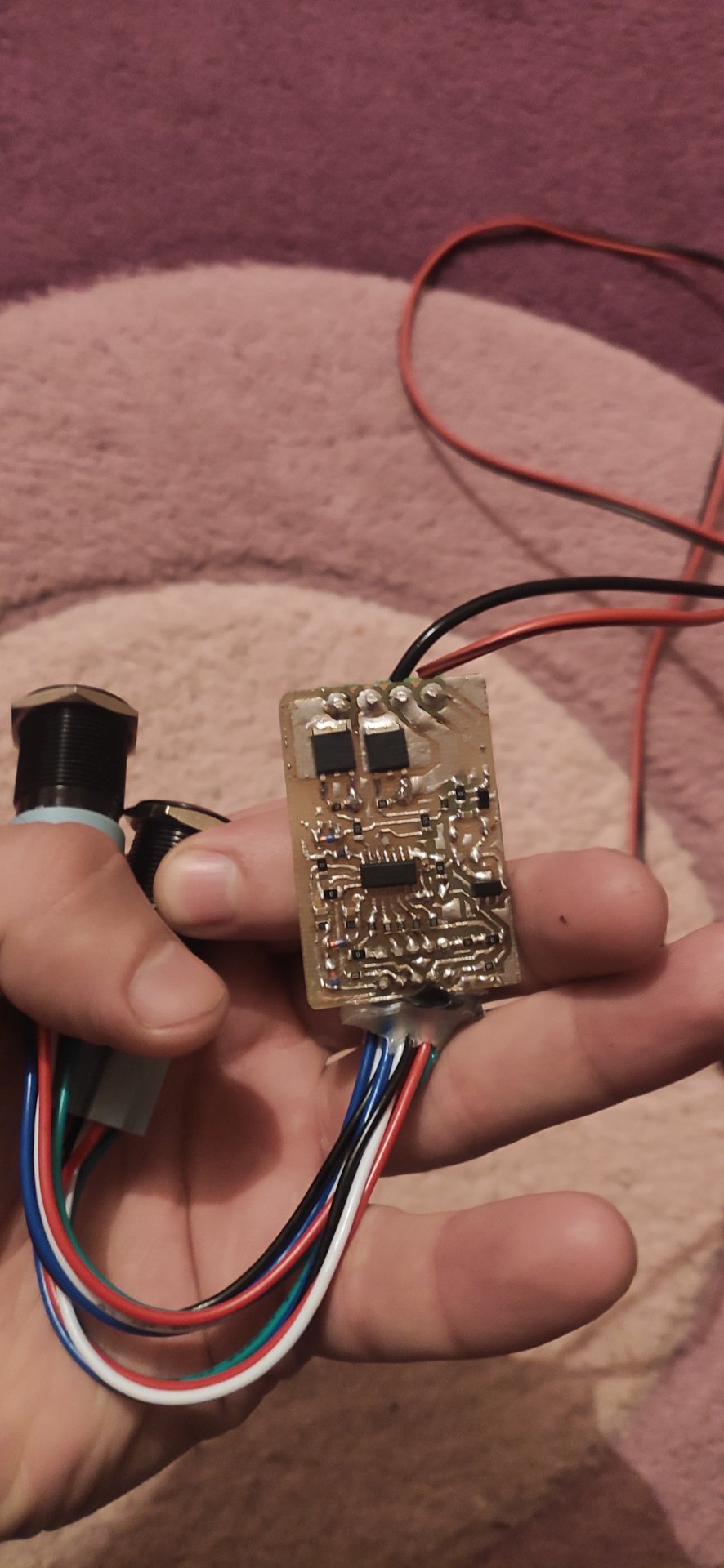

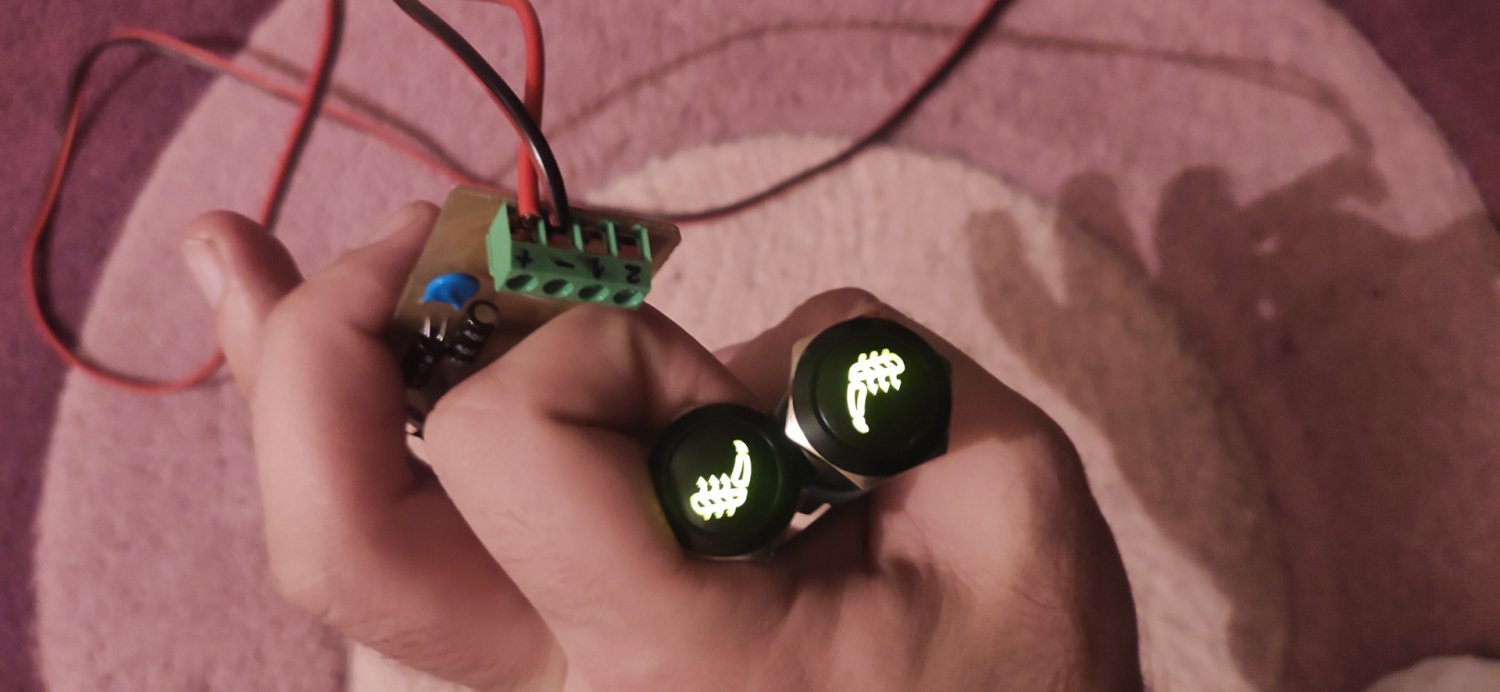

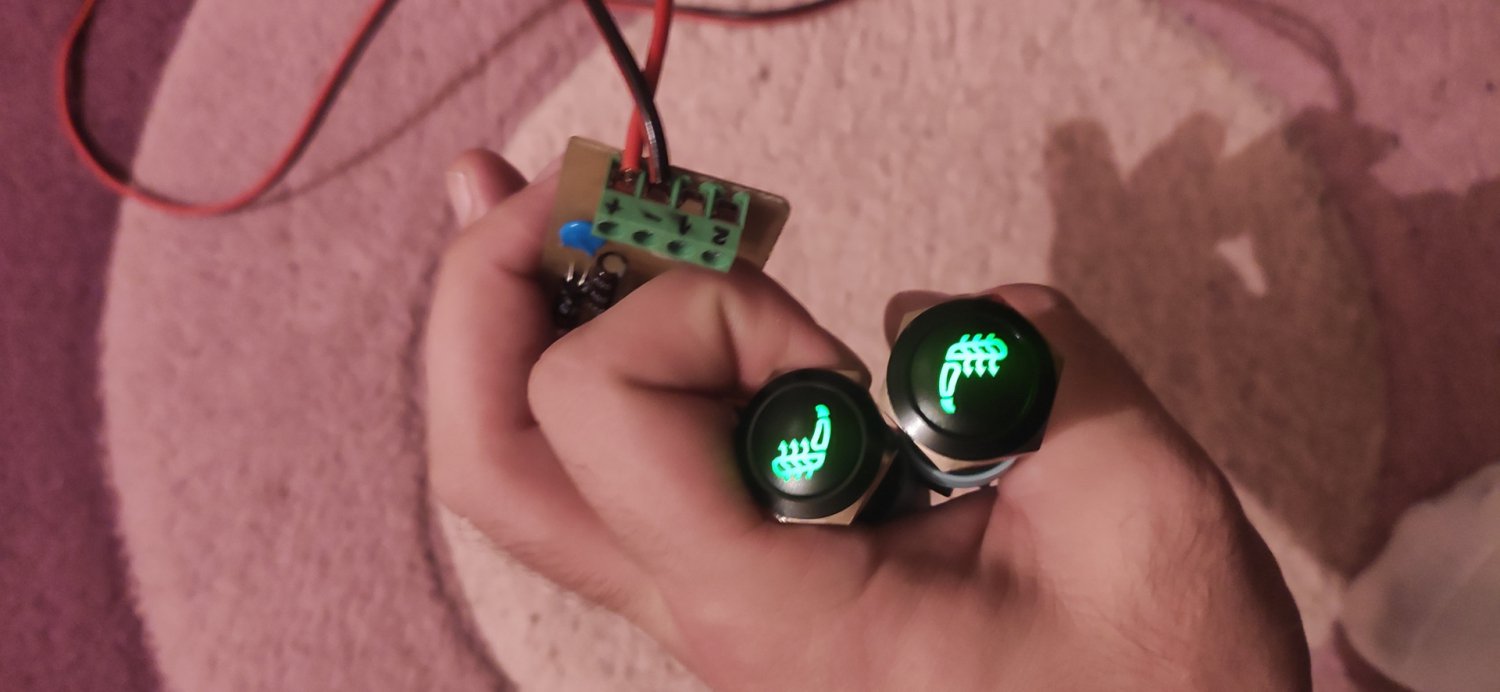

Все было протестировано на "столе", полет нормальный.

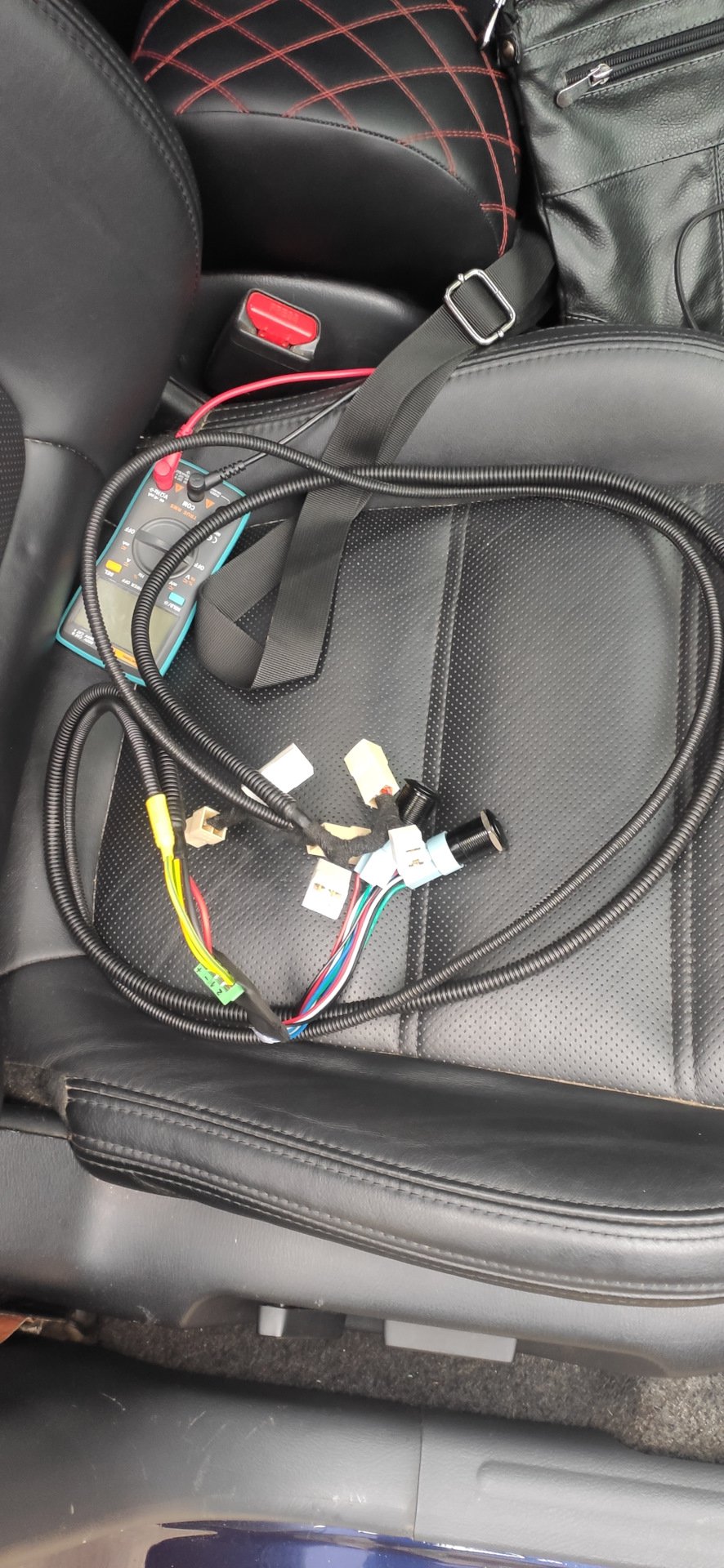

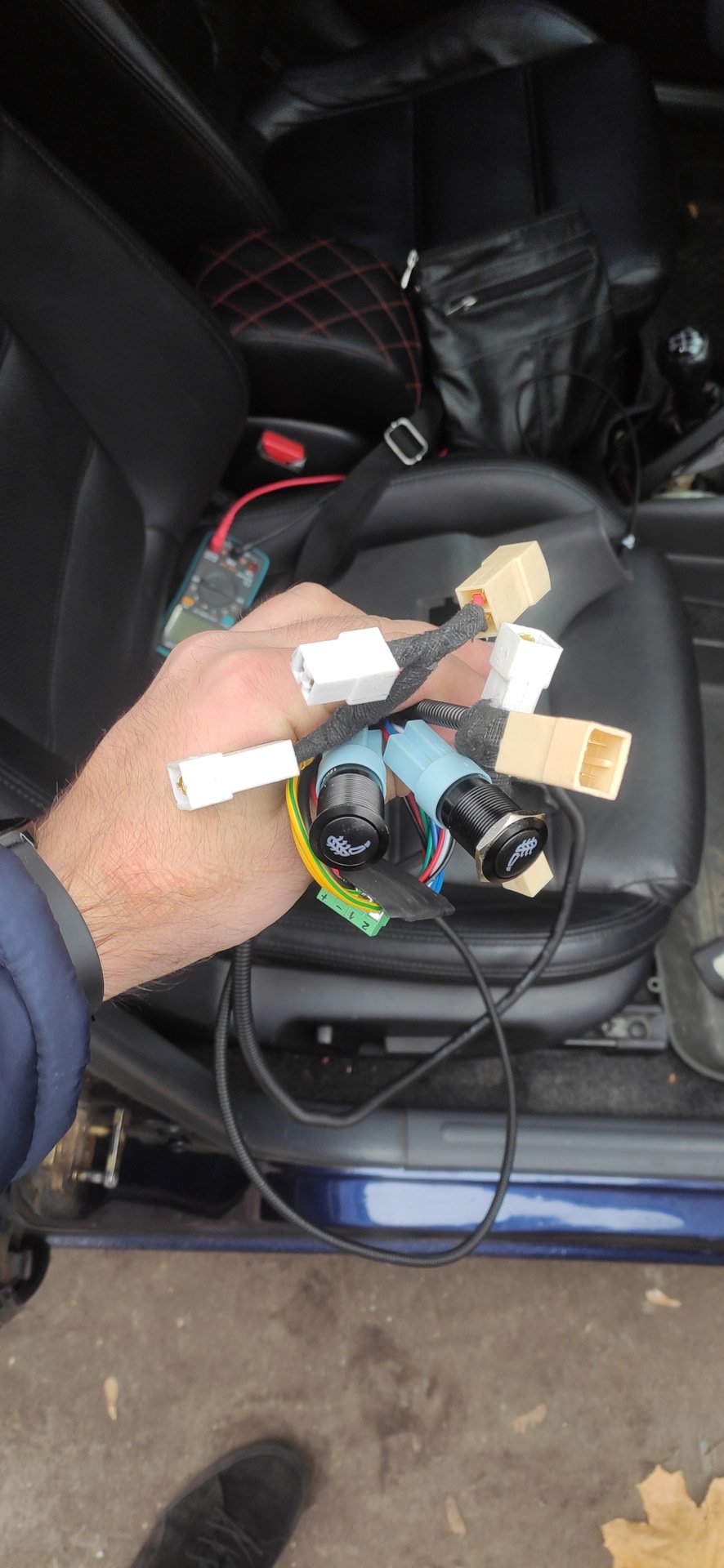

После испытаний собрал необходимую проводку, и пошел ставить в автомобиль.

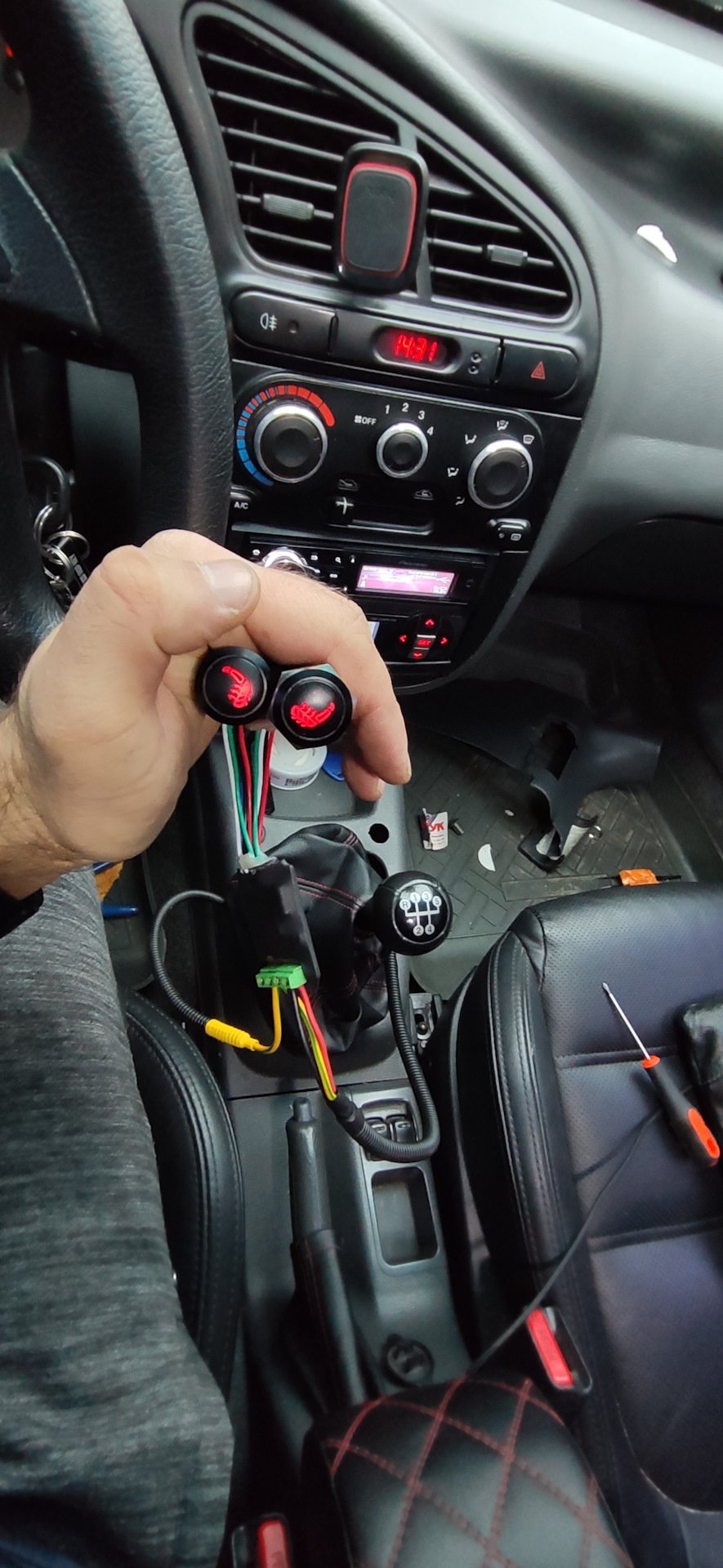

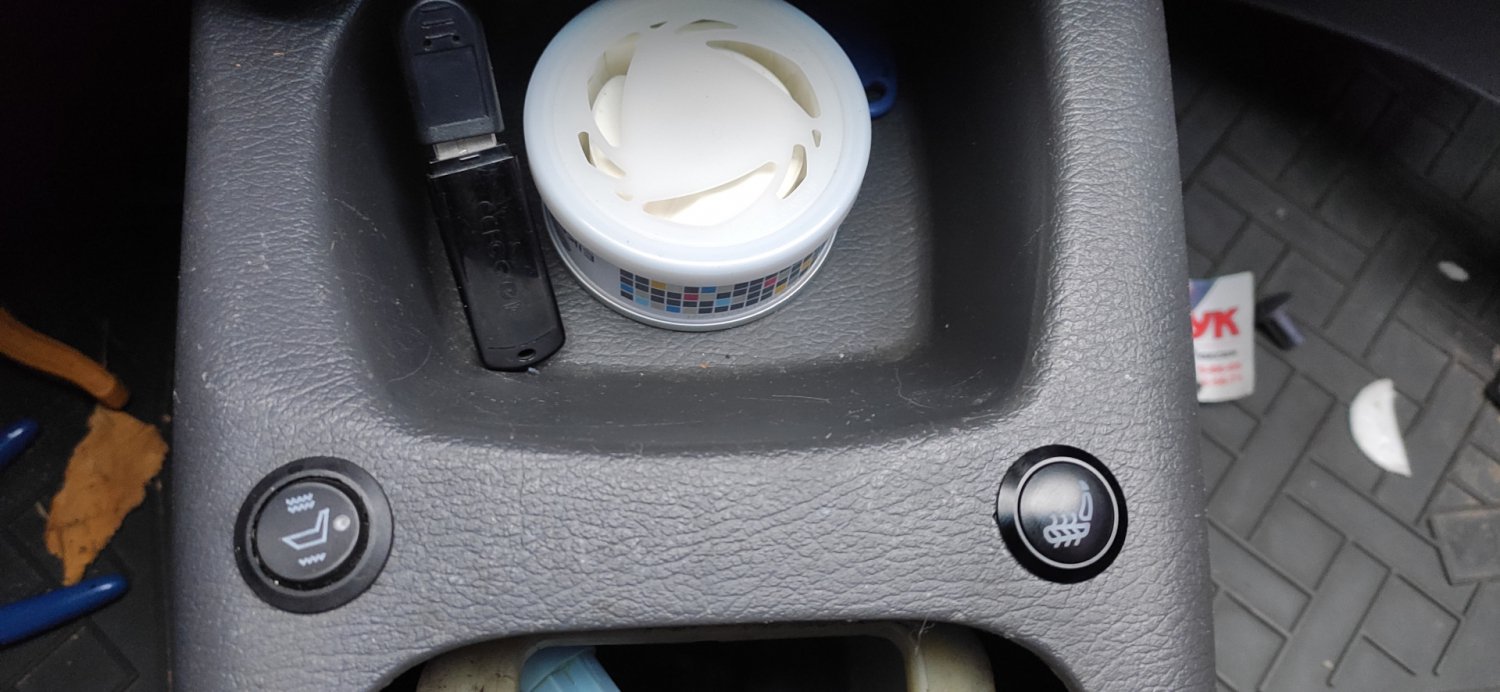

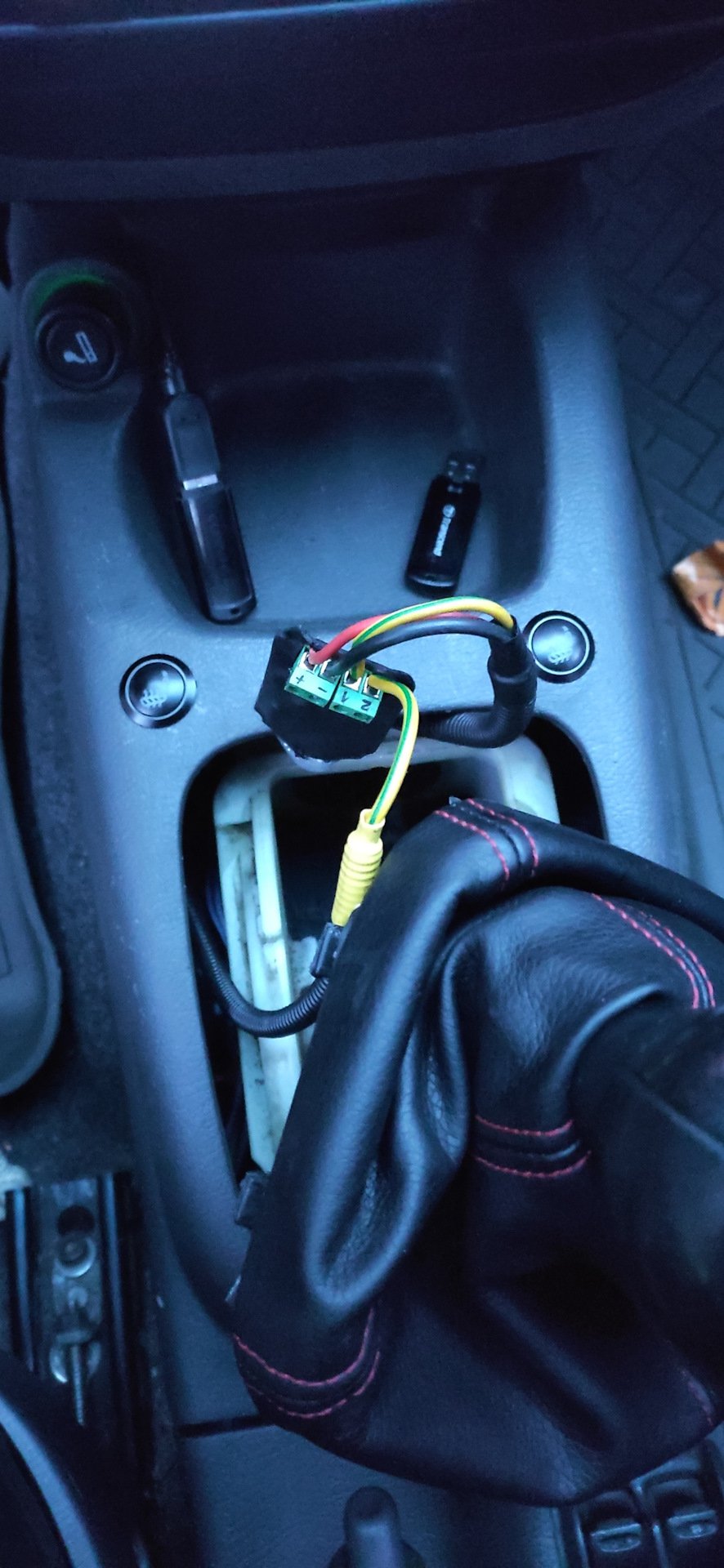

По подключению все просто, протянул провода оправления по консоли под обшивкой пола к сидухам, и защелкнул фишки.Контроллер управляет мощностью по "-", соответсвенно на подогрев был подключен постоянный "+", который был взят с питания электромоторов регулировок, провод там 2.5 квадрата, для таких целей его за глаза.

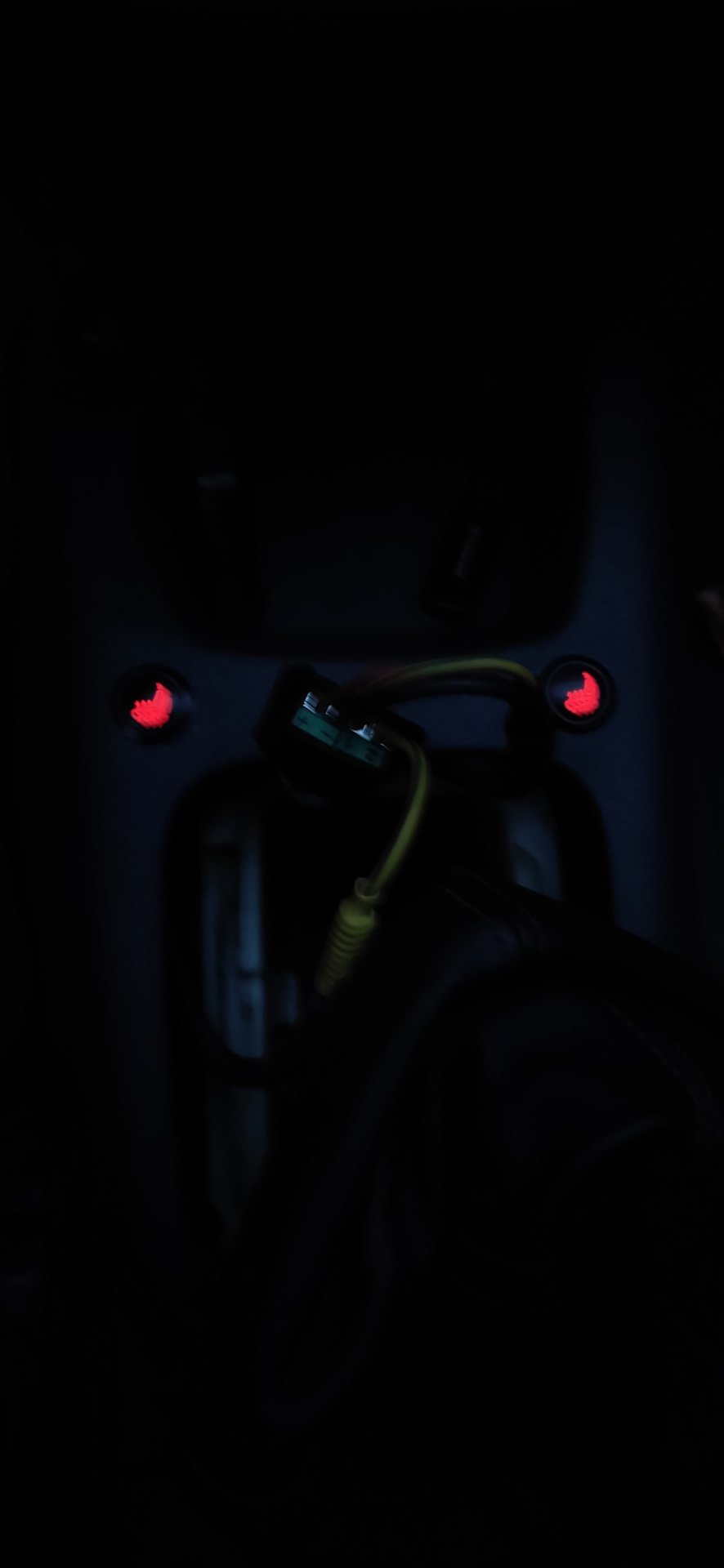

Что я могу сказать, доработкой я очень доволен, потраченные финансы и время стояли результата который получил в конце.
На этом собственно и все, всем спасибо кто дочитал столь интересный рассказ до конца!Подписывайтесь, следите за обновлениями БЖ, дальше будет интереснее.
